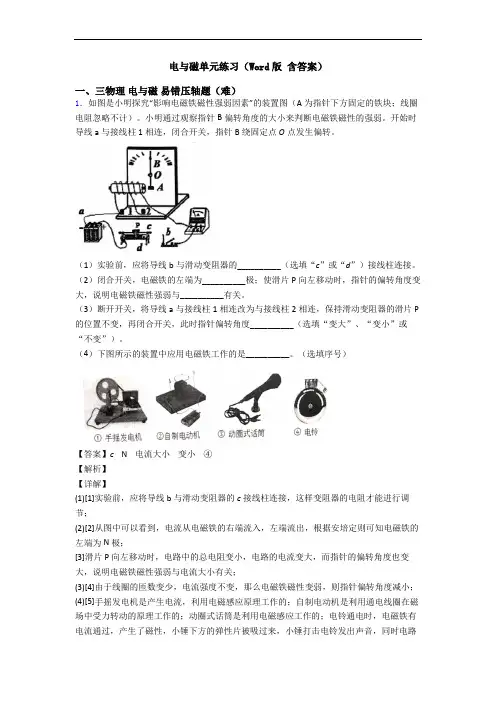

电与磁单元练习（Word版含答案）一、三物理电与磁易错压轴题（难）1．如图是小明探究“影响电磁铁磁性强弱因素”的装置图（A为指针下方固定的铁块；线圈电阻忽略不计）。

小明通过观察指针B偏转角度的大小来判断电磁铁磁性的强弱。

开始时导线a与接线柱1相连，闭合开关，指针B绕固定点O点发生偏转。

（1）实验前，应将导线b与滑动变阻器的__________（选填“c”或“d”）接线柱连接。

（2）闭合开关，电磁铁的左端为__________极；使滑片P向左移动时，指针的偏转角度变大，说明电磁铁磁性强弱与__________有关。

（3）断开开关，将导线a与接线柱1相连改为与接线柱2相连，保持滑动变阻器的滑片P 的位置不变，再闭合开关，此时指针偏转角度__________（选填“变大”、“变小”或“不变”）。

（4）下图所示的装置中应用电磁铁工作的是__________。

（选填序号）【答案】c N 电流大小变小④【解析】【详解】(1)[1]实验前，应将导线b与滑动变阻器的c接线柱连接，这样变阻器的电阻才能进行调节；(2)[2]从图中可以看到，电流从电磁铁的右端流入，左端流出，根据安培定则可知电磁铁的左端为N极；[3]滑片P向左移动时，电路中的总电阻变小，电路的电流变大，而指针的偏转角度也变大，说明电磁铁磁性强弱与电流大小有关；(3)[4]由于线圈的匝数变少，电流强度不变，那么电磁铁磁性变弱，则指针偏转角度减小；(4)[5]手摇发电机是产生电流，利用电磁感应原理工作的；自制电动机是利用通电线圈在磁场中受力转动的原理工作的；动圈式话筒是利用电磁感应工作的；电铃通电时，电磁铁有电流通过，产生了磁性，小锤下方的弹性片被吸过来，小锤打击电铃发出声音，同时电路断开，电磁铁失去磁性，小锤又被弹回，电路闭合，不断重复，电铃会发出连续打击声，这是应用了电磁铁；故选④。

2．在探究“影响电磁铁磁性强弱的因素”的实验中，实验室准备的器材有：电源、开关、导线、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干。

《电与磁》单元测试题及答案解析一、填空题（每空2分，共30分）1.南宋民族英雄文天祥(江西吉安人)，在《扬子江》一诗中著下“臣心一片磁针石，不指南方不肯休”的诗句．这里磁针石的南极指向地理位置的__________方，是因为它受到__________场的作用．2.由于电动机具有结构简单，操作方便、效率高、无污染等优点，因此许多家电中都有电动机，例如_____ ____,电动机工作时主要将电能转化为_____能。

3.如图9-1所示的实验中，闭合开关后，导体棒ab 向右运动，这说明______________对通电导体有力的作用；若要使ab 向左运动，你的方法是______________________________。

4.在研究影响电磁铁磁性强弱因素的过程中，小丽使用一个线圈匝数为120匝的电磁铁，改变通过线圈的电流得到一组实验数据，如下表所示。

请你根据表中数据，归纳出电磁铁吸引大头针的个数与电流的关系是。

电流／A 0.6 0.8 l21 45 625.灯、电铃、干电池和按钮开关组成的“呼叫器”。

当奶奶按下床头的按钮开关时，灯亮，铃响；则电铃与电源串联后应接在图9-2中的______两点之间，按钮开关与电源串联后应接在___ __两点之间。

6.如图9-3所示，合上开关后，发现铁钉旁边的小磁针静止时S 极指向铁钉A 端．则A 端是磁场的________极，电源的D 接线柱是________极．7.在学习电和磁的知识中用到的两个重要实验装置如图9-4所示，甲是研究在磁场中转动的线圈产生电流的情况，这种现象是现象；乙是研究通电线圈在磁场中受力转动的现象，机就是根据这一原理制成的。

8．如图9-5甲所示，把一条形磁铁插入闭合线圈或从闭合线圈中拔出，线圈中会产生感应电流．若将该条形磁图9-1 图9-2图9-3 图9-4铁换成一通电螺线管，如图9-5乙所示，把这个通电螺线管插入闭合线圈或从线圈中拔出，闭合线圈中________（选填“会”、“不会”）产生感应电流，原因____ ____。

人教版物理九年级下册电与磁单元达标训练题（Word版含答案）一、三物理电与磁易错压轴题（难）1．某同学猜想电磁铁磁性强弱与电流大小和线圈匝数有关。

在探究“电磁铁磁性强弱与电流大小是否有关”时，使用的器材有：学生电源、电磁铁、电流表、滑动变阻器、开关、软铁块P、铁架台、电子秤、导线若干。

某同学用绝缘细线将电磁铁M悬挂在铁架台上，并保持它与软铁块P的距离不变：(1)实验时，他_______开关S，组装实验电路如图所示，请将滑动变阻器连入电路中，要求：滑片向左滑动时电路中电流变大；(2)本实验中根据______________比较电磁铁磁性强弱；(3)请设计出记录实验数据的表格，表中要有必要的信息。

（_________）【答案】断开，电子秤的示数实验次数电流I/A电子秤的示数/g123……【解析】【分析】【详解】(1)[1]在连接电路时，开关S应处于断开状态。

由题意知，电路中变阻器调节电路的电流，所以各元件串联；而滑片向左滑动时电路中电流变大，即滑片向左滑动时，变阻器接入电路的电阻变小，所以变阻器下边的接线柱应接左边的；电路所用电源为学生电源，则电流表应用大量程0~3A，故电路连接如下：(2)[2]实验根据电子秤的示数来比较电磁铁磁性强弱。

因为当开关闭合时，电路中有电流通过，电磁铁有磁性，对放在电子秤上的软铁块P有吸引力。

当电流越大时，电磁铁的磁性就越强，对软铁块的吸引力就越大，那么软铁块对电子秤的作用力就越小，则电子秤的示数就越小。

(3)[3]实验探究的是“电磁铁磁性强弱与电流大小的关系”，所以在实验时需记录电流的大小，而磁性的强弱是通过电子秤的示数来反映的，所以还需要记录电子秤的示数。

故实验表格如下：实验次数电流I/A电子秤的示数/g123……2．小谦在探究“磁体间相互作用规律”时发现：磁体间的距离不同，作用力大小也不同。

他想：磁体间作用力的大小与磁极间的距离有什么关系呢？(1)小谦用如图所示的实验进行探究。

【物理】电与磁单元测试题(含答案)经典一、电与磁选择题1．如图1是我国具有世界先进水平的反潜巡逻机，机尾的“棍子”叫做磁异探测器，它能将潜艇经过的海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在，下列四幅图中，所涉及的物理原理与磁异探测器相同的是（）A. 甲图可探究磁场对通电导体产生力的作用B. 乙图可探究电流周围存在磁场C. 丙图可探究磁能生电D. 丁图利用超声波的反射制成声呐可确定潜艇的位置【答案】C【解析】【解答】解：由题可知，磁异探测器将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，说明有感应电流产生，即磁异探测器所涉及的物理原理为电磁感应现象；A、图甲可探究磁场对通电导体产生力的作用，是电动机的原理，故A不合题意；B、图乙的实验是探究通电螺线管周围存在磁场，运用了电流的磁效应，故B不合题意；C、图丙中，开关闭合后，在外力作用下使导体左右移动，切割磁感应线，电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，表示磁能生电．故C符合题意；D、图丁是利用回声定位确定物体的位置，故D不合题意．故选C．【分析】磁异探测器最终将信号转换为变化的电流，因此是一个发电机，分析下面四幅图，找出发电机的原理即可．2．如图所示，GMR是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S2后，下列四种情况相比较，指示灯最亮的是（）A. S1断开，滑片P在图示位置B. S1闭合，滑片P在图示位置C. S1闭合，滑片P在滑动变阻器最右端D. S1闭合，滑片P在滑动变阻器最左端【答案】D【解析】【解答】解：A、S1断开时，电磁铁无磁性，由题意可知GMR的电阻最大，由I= 可知，右侧电路中电流最小，由P=I2R可知，指示灯的实际功率最小，指示灯最暗，故A错误；BCD、闭合S1时，GMR所处的位置由无磁场变为有磁场，GMR的阻值减小；当滑片P在滑动变阻器最左端时，左侧电路的电阻最小，由I= 可知，左侧电路中的电流最大，电磁铁磁性最强，则GMR的电阻最小，右侧电路中电流最大，由P=I2R可知，指示灯的实际功率最大，指示灯最亮，故BC错误，D正确．故选D．【分析】闭合S2时，指示灯与GMR串联，电压表测GMR两端的电压，闭合S1时，电磁铁有磁性，根据GMR与磁性之间的关系判断其阻值的变化，根据欧姆定律可知电路中电流的变化，利用P=I2R可知指示灯功率的变化，进一步判断亮暗的变化．3．对下列实验描述正确的是（）A. 甲：验电器的两片金属箔带同种电荷，由于互相排斥而张开B. 乙：通电导线在磁场中受到力的作用，这是发电机的原理C. 丙：奥斯特实验说明磁能生电D. 丁：闭合开关，只要金属棒运动，电路中就有感应电流产生【答案】 A【解析】【解答】解：A、甲图是验电器，验电器的两片金属箔带同种电荷，由于互相排斥而张开，故A正确；B、乙图说明通电导线在磁场中受到力的作用，这是电动机的原理，故B错误；C、奥斯特实验说明电能产生磁场，故C错误；D、丁图中，闭合开关，金属棒做切割磁感线运动，电路中就有感应电流产生，故D错误；故选A．【分析】（1）验电器是利用同种电荷相互排斥的原理工作的；（2）电动机是利用通电导线在磁场中受力的作用的原理工作的；（3）奥斯特实验说明电能产生磁场；（4）据电磁感应现象的原理分析即可判断；4．关于图中所示的通电螺线管，下列说法正确的是（）A. 通电螺线管的右端是S极B. 只对调电源正负极，通电螺线管的磁场方向不发生改变C. 通电螺线管的外部磁感线是从S极发出回到N极的D. 当滑动变阻器的滑片向右移动时，通电螺线管的磁性增强【答案】D【解析】【解答】解：A、由于电源右端为正极、左端为负极，由安培定则可知，用右手握住通电螺线管，让大拇指指向右侧，故通电螺线管的右端是N极；故A错误；B、改变电源的正负极后，螺线管中的电流方向发生了改变，通电螺线管的磁场方向发生改变，故B错误；C、通电螺线管的外部磁感线是从N极发出回到S极的，故C错误；D、滑动变阻器P向右移动时，接入电路中的电阻变小，电流变大，通电螺线管的磁性将增强．故D正确．故选D．【分析】（1）由螺线管的N、S极，据安培定则可判断出电流方向，而电流在电源外部从正极出来，回到负极，据此回答．（2）通电螺线管周围磁场的方向与电流方向和线圈的绕向这两个因素有关，若只改变其中的一个，磁场方向发生改变；若两个因素同时改变，磁场方向不变．（3）通电螺线管的外部磁感线是从N极发出回到S极的；（4）通电螺线管磁性的强弱与电流的大小有关，电流越大，磁性越强．5．如图所示是“探究电磁铁磁性强弱与哪些因素有关”的实验，想让电磁铁吸引更多的大头针，可行的做法是（）A. 将滑片P向a端移动B. 将滑片P向b端移动C. 用铜芯替代铁芯D. 减少线圈匝数【答案】 A【解析】【解答】A、将滑片P向a端移动，电阻减小，由欧姆定律可知，电路中电流增大，则电磁铁吸引更多的大头针，故A正确；B、将滑片P向b端移动，电阻增大，由欧姆定律可知，电路中电流减小，则电磁铁吸引的大头针较少，故B错误；C、电磁铁的铁芯需用软磁性材料制成，铜不是磁性材料，故不可以用铜棒代替，故C错误D、电磁铁磁性的强弱与线圈的匝数和电流的大小有关，线圈匝数越少，磁性越弱，因此减少线圈匝数，电磁铁吸引的大头针较少，故D错误．故选A【分析】电磁铁磁性的强弱与线圈的匝数和电流的大小有关，电磁铁吸引的大头针数码越多，电磁铁的磁性越强．6．下列关于电和磁的说法正确的（）A. 最早发现电流周围存在磁场的科学家是法拉第B. 磁体外部的磁感线总是从S极出发，回到N极C. 电动机是利用电磁感应现象制成的D. 发电机是利用电磁感应现象制成的【答案】D【解析】【解答】解：A、最早发现电流周围存在磁场的科学家是奥斯特，故A错误；B、磁体外部磁感线从N极出来回到S极，故B错误；C、电动机是根据通电线圈在磁场中受力转动原理制成，故C错误；D、发电机是根据电磁感应原理制成的，故D正确；故选D【分析】根据对电与磁的基础知识、结合电与磁重要试验的理解对下面的各个选项依次判断即可7．如图所示，甲、乙、丙、丁是四幅实验图，下列说法正确的是（）A. 甲实验说明同名磁极相互吸引，异名磁极相互排斥B. 乙实验说明闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就产生电流C. 丙实验说明利用磁场可以产生电流D. 丁实验说明机械能可以转化为电能【答案】B【解析】【解答】解：A、两磁铁悬挂起来，当同名磁极相对时，相互排斥；当异名磁极相对时，相互吸引，故A 不正确；B、导线与灵敏电流计相连，闭合电路时，当导体在磁场中做切割磁感线的运动时，灵敏电流计发生偏转，说明了电磁感线现象，故B正确；C、导线内通以电流后，放在其周围的小磁针会发生偏转，说明通电导线周围存在磁场，故C不正确；D、导体棒与电源相连，当通以电流时由于受磁场力的作用，导体棒会发生运动，故说明通电导体在磁场中受磁场力的作用，是电能转化为机械能，故D不正确．故选B．【分析】由实验的装置及实验现象可知实验的原理及意义．8．对下列现象的描述不合理的是（）A. 甲：奥斯特实验说明通电导体周围存在磁场B. 乙：闭合开关后小磁针静止后会指向如图所示的位置C. 丙：利用这个装置可以探究“电磁感应”现象D. 丁：电流相同，电磁铁的磁性随线圈匝数增加而增强【答案】 B【解析】【解答】解：A、甲：是著名的是奥斯特实验，小磁针发针偏转说明通电导体周围有磁场，选项正确，故不符合题意；B、乙：根据安培定则，可以判断螺线管的左端是N极，右端是S极，再根据磁极间相互作用，小磁针左端为S极，右端为N极，选项错误，故符合题意；C、丙：是通电导体在磁场中受力运动的实验，这一现象叫电磁感应现象，选项正确，故不符合题意；D、丁：电流一定时，匝数越多，磁性越强，选项正确．故D不符合题意．故选B．【分析】（1）奥斯特实验第一个揭示了电和磁之间的联系，说明了电流周围存在磁场；（2）用右手握住螺线管，让四指弯向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极；（3）闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫感应电流，这一现象叫电磁感应现象；（4）电磁铁磁性强弱与线圈匝数有关．9．如图为通电螺线管磁场强弱演示仪的示意图（导线电阻不计），由图可知：（）A. 当开关S接a点时，仪表指针向右偏转B. 当开关S接a点接滑片P向下移动时，仪表示数变小C. 保持滑片P的位置不变，开关S由a点换到b点，仪表示数变大D. 若将电源正负极对调，仪表指针偏转方向不变【答案】C【解析】【解答】解：A、由安培定则可知，通电螺线管的右端为N极，根据同名磁极相互排斥可知，仪表指针向左偏转，故A错误；B、当开关S接a点接滑片P向下移动时，变阻器接入电路的电阻减小，电流增大，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故B错误；C、保持滑片P的位置不变，开关S由a点换到b点，线圈匝数增加，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故C正确；D、若将电源正负极对调，电流方向改变，磁场方向改变，仪表指针偏转方向改变，故D 错误．故选C．【分析】（1）由安培定则判断通电螺线管的南北极和磁极间的相互作用判断仪表指针向的偏转；、（2）根据滑动变阻器的移动方向判断通电螺线管的磁性变化，判断仪表示数变化；（3）通电螺线管磁性的强弱与电流的大小、线圈的匝数、有无铁芯；（4）通电导体在磁场受力的方向与电流的方向、磁场方向有关．10．小磁针静止时的指向如图所示，由此可知（）A. a端是通电螺线管的N极，c端是电源正极B. a端是通电螺线管的N极，c端是电源负极C. b端是通电螺线管的N极，d端是电源正极D. b端是通电螺线管的N极，d端是电源负极【答案】B【解析】【解答】据题目可知，小磁针左端是N极，右端是S极，所以电磁铁的左端，即a端为N即，右端为S极，据安培定则可知，电流从d端流出后进入电磁铁，D端是电源的正极，c端是负极，B符合题意。

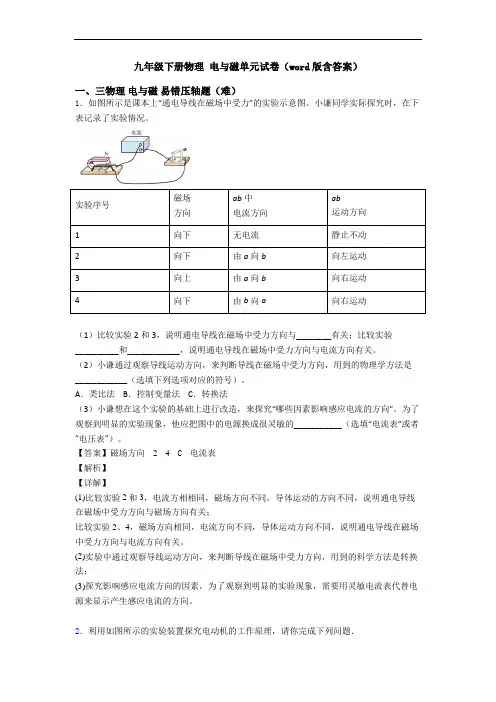

九年级下册物理电与磁单元试卷（word版含答案）一、三物理电与磁易错压轴题（难）1．如图所示是课本上“通电导线在磁场中受力”的实验示意图。

小谦同学实际探究时，在下表记录了实验情况。

实验序号磁场方向ab中电流方向ab运动方向1向下无电流静止不动2向下由a向b向左运动3向上由a向b向右运动4向下由b向a向右运动（1）比较实验2和3，说明通电导线在磁场中受力方向与________有关；比较实验__________和____________，说明通电导线在磁场中受力方向与电流方向有关。

（2）小谦通过观察导线运动方向，来判断导线在磁场中受力方向，用到的物理学方法是____________（选填下列选项对应的符号）。

A．类比法 B．控制变量法 C．转换法（3）小谦想在这个实验的基础上进行改造，来探究“哪些因素影响感应电流的方向”。

为了观察到明显的实验现象，他应把图中的电源换成很灵敏的___________（选填“电流表”或者“电压表”）。

【答案】磁场方向24C电流表【解析】【详解】(1)比较实验2和3，电流方相相同，磁场方向不同，导体运动的方向不同，说明通电导线在磁场中受力方向与磁场方向有关；比较实验2、4，磁场方向相同，电流方向不同，导体运动方向不同，说明通电导线在磁场中受力方向与电流方向有关。

(2)实验中通过观察导线运动方向，来判断导线在磁场中受力方向，用到的科学方法是转换法；(3)探究影响感应电流方向的因素，为了观察到明显的实验现象，需要用灵敏电流表代替电源来显示产生感应电流的方向。

2．利用如图所示的实验装置探究电动机的工作原理，请你完成下列问题．（1）通电后图甲中ab段导线受磁场力的方向竖直向上，请在图丙中作出ab段导线所受到的磁场力F′的示意图；（_____）（2）当线圈转过图乙所示位置时，通过改变_____的办法使线圈靠磁场力的作用可以继续顺时针转动至少半周；（3）生产实际中，为使直流电动机的转子能持续不停地转动，在此结构的基础上主要是通过加装_____来实现的（填直流电动机的结构名称）．【答案】电流方向换向器【解析】【分析】电动机的原理是：通电导线在磁场中受力的作用，其所受力的方向与电流的方向和磁场的方向有关，即只要改变一个量，其所受力的方向就会改变一次；直流电动机工作时，为了让线圈持续的转动下去，即是通过换向器在平衡位置及时的改变线圈中的电流的方向，即改变线圈所受力的反向，使线圈持续的转动下去．【详解】（1）由于电流从电源的正极出发，故此时图1中ab的电流方向是由a到b；在图丙中，由于电流的方向和磁场的方向均没有改变，故此时线圈所受力的方向仍不变，即力的方向仍是向上的，如图所示：（2）据图乙能看出，再向下转动，磁场力会阻碍线圈运动，故此时必须改变线圈中的受力方向，所以可以通过改变线圈中的电流方向使得线圈持续顺时针转动至少半圈；（3）直流电动机的线圈可以持续转动，是因为它加装了换向器，换向器能在线圈刚转过平衡位置时，自动改变线圈中的电流方向．3．某次旅游，密闭大巴内坐满了游客，司机忘了打开换气设备，时间一久，车内二氧化碳浓度上升，令人头晕脑胀．为此，小明设计了车载自动换气设备（一）小明找来二氧化碳气敏电阻R x，其电阻值与空气中二氧化碳浓度关系如表格所示，其中二氧化碳浓度为0时，R x阻值模糊不清，他对该电阻阻值进行测量氧气浓度/%0510********R x/Ω28221713108小明把空气通过氢氧化钠溶液，得到二氧化碳浓度为0的空气，并收集于集气瓶中，再将R x置于其中（1）图甲电源电压恒为6V，请以笔画导线完成电路图剩余部分的连接．要求，滑片P向B 端移动时，电压表、电流表的示数都变大．（___）（2）开关S闭合前，滑片P应移至_____（选填“A”或“B”）端．（3）闭合开关S，发现电流表无示数，电压表有示数．电路某一故障可能为_____．A、S断路B、R'断路C、R x短路D、R x断路（4）排除故障后，移动滑片P，电压表、电流表示数如图乙所示，二氧化碳为0时，R x的阻值为_____Ω（5）请在丙图中画出R x阻值与空气中二氧化碳浓度的关系图象．（___）（二）小明利用电磁继电器设计车载自动换气设备，如图丁所示，控制电路，恒为6V的蓄电池，开关S，定值电阻R0，二氧化碳气敏电阻R x，电磁继电器的线圈电阻不计，线圈电流大0.1A时衔铁被吸下，线圈电流小于0.1A衔铁被弹回，受控电路包括，恒为24V的蓄电池，额定电压均为24V的绿灯、红灯、换气扇．（6）请以笔画线完成电路连接，要求：闭合开关S，周围空气中二氧化碳浓度小于8%时，绿灯亮；大于8%时，红灯亮且换气扇正常工作．（___）（7）定值电阻R0的阻值应为_____Ω．【答案】A D3535【解析】【分析】（1）由图乙确定两表的量程，根据要求滑片P向B端移动时，电压表、电流表的示数变大确定变阻器的连接与电压表的连接；（2）为保护电路，开关S闭合前，滑片P应移至阻值最大处；（3）若电流表示数为0，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的电阻断路了；（4）分别图中电压表大量程和电流表小量程读数，根据欧姆定律求电阻；（5）根据描点作图；（6）将控制电路串联起来；根据电流大于0.1A，电磁铁将衔铁吸下，红灯亮且换气扇正常工作，同时绿灯断开不亮；当电流小于0.1A，绿灯亮：故红灯亮与换气扇并联，根据衔铁吸下时与下触点接触，电流小于0.1A时与上触点接触，按要求连接工作电路；（7）由图2可知，当周围空气中二氧化碳浓度为8%时，气敏电阻大小为R′X＝25欧姆，根据欧姆定律和电阻的串联求出定值电阻的大小．【详解】（1）用伏安法测电阻大小，电流表要串联在电路中，由图乙可知，电压表选用大量程，电流表选用小量程，因要求滑片P向B端移动时，电流表的示数变大，则电路中的电阻变小，即滑动变阻器连入电路中的电阻变小，故滑片以右电阻丝连入电路中，根据欧姆定律的变形公式U＝IR，待测电阻的电压变大，由串联电路的电压规律，电压表示数变小，故电压表并联在待测电阻的两端，如下图1所示：（2）开关S闭合前，滑片P应移至阴性阻值最大处，即A端；（3）闭合开关S，发现电流表无示数，电压表有示数．电路某一故障可能为R x断路，选D；（4）图中电压表选用大量程，分度值为0.5V，示数为为3.5V；电流表选用小量程，分度值为0.02A，示数为0.1A，由欧姆定律，待测电阻：R X＝3.5=350.1U VI A=Ω；（5）由表中数据，在坐标系中确定对应的点，用平滑的曲线连接起来，如下图2所示所示：（6）闭合开关S，因周围空气中二氧化碳浓度越大，气敏电阻越小，当大于8%时，电阻小于某一值，电流大于0.1A，电磁铁将衔铁吸下，红灯亮且换气扇正常工作，同时绿灯断开不亮；当周围空气中二氧化碳浓度小于8%时，电阻大于某一值，电流小于0.1A，绿灯亮；将控制电路与电源串联起来；电流小于0.1A时，上触点与衔铁接触，绿灯与电源连接，绿灯亮；电流流大于电0.1A时，磁铁将衔铁吸下，下触点与衔铁接触，上触点与衔铁分离，红灯与换气扇并联，红灯亮且换气扇正常工作，绿灯断路；电路连接如下所示：（7）由图2可知，当周围空气中二氧化碳浓度为8%时，气敏电阻大小为R′X＝25欧姆，电路中电流I＝0.1A，根据欧姆定律和电阻的串联规律，R0＝UI﹣R′X＝60.1VA﹣25Ω＝35Ω；【点睛】本题考查测电阻的电路连接、注意事项、故障分析、电表读数、电阻计算，同时也考查了电磁继电器的运用及电路的连接，并汲及运用图象解决问题的思想，综合性强，难度较大．4．如图所示是老师设计的一个实验装置，用来探究“影响电磁铁磁性强弱因素”，它是由电源、滑动变阻器、开关、带铁芯的螺线管（线圈电阻忽略不计）和自制的针式刻度板组成，通过观察指针偏转角度的大小，来判断电磁铁磁性的强弱．用竹片削制的指针下方加装固定一物体E，导线 a 与接线柱 2 相连．（1）为了使指针在受磁场力的作用在能绕 O 点转动，需在 E 处加装铁块，加装物体后，为了确保指针能正确指示且具有一定的灵敏度，老师在 O 点转轴处涂抹润滑油，目的是_____，使指针转动更灵活．（2）按如图所示连接好电路，闭合开关，调节滑动变阻器滑片 P 到某一位置，记下此时指针偏转的角度，保持滑片 P 位置不变，导线 a 改为与接线柱 1 相连，可以探究电磁铁磁性强弱与_____的关系；保持接线方式不变，移动变阻器滑片 P，可以探究电磁铁磁性强弱与另外一个因素的关系．（3）当滑动变阻器的滑片 P 向左滑动时，指针偏转的角度将会______（选填“增大”或“减小”）．（4）细心观察的小锋同学发现在实验过程中该自制装置的指针均向右偏转，只是偏转角度不同，该同学向老师提出能否让指针向左偏转，老师马上将一块小磁铁换装在如图 E 处，且让磁铁的右端为_____极，闭合开关后，同学们发现指针果然向左偏转．（5）你认为该装置中指针的偏转角度大小可能还与哪些因素有关？______（只写出一个即可）【答案】减小摩擦线圈匝数减小 N 铁芯大小【解析】【分析】（1）根据减小摩擦的方法解答；（2）根据1、2位置比较接入电路线圈匝数多少可知答案；（3）当滑动变阻器的滑片 P 向左滑动时，电阻变大，电流变小，磁场减弱；（4）首先判断电磁铁的N、S极，然后利用电磁铁与所放磁铁的磁极相互作用做出判断；（5）该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响．【详解】（1）在O点转轴处涂抹润滑油可以使接触面变光滑，从而减小了摩擦；（2）保持滑片P位置不变，忽略线圈电阻，则电流不变，导线a改为与接线柱1相连，增加了线圈匝数，因此可以探究电磁铁磁性强弱与线圈匝数的关系；保持接线方式不变，移动变阻器滑片P，改变电流大小，可以探究电磁铁磁性强弱与电流大小的关系．（3）当滑动变阻器的滑片P向左滑动时，接入电路电阻增大，电流减小，磁性减弱，所以指针偏转的角度将会减小；（4）由图中通电线圈电流流入方向，利用右手螺旋定则可以判断出通电线圈左端为N极，右端为S极，在E处放小磁铁让磁铁的右端为N极、左端为S极时，则通电线圈右端S极与小磁铁左端为S极就会相互排斥，指针就会向左偏转；（5）该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响；所以指针的偏转角度大小还与铁芯大小有关，也与竹片削制的指针质量有关．5．如图所示是小华实验小组探究电磁感应现象的实验装置．（1）保持ab棒不动，闭合电路，检流计的指针不动，说明这时导线中________（选填“有“或“无”）电流．（2）当αb棒水平运动时，可以观察到电流表指针发生偏转，如果它的偏转的方向向左，若将ab棒看成是一个电源，则________端为正极．（3）保持电路闭合，当ab棒向左运动和向右运动时，检流计的指针会向左和向右偏转，表明导线中的感应电流方向与________有关．（4）将U形磁铁反转对调磁极，闭合电路，当ab棒向左运动和向右运动时，检流计的指针会向右和向左偏转，表明导线中的感应电流方向与________有关．（5）实验中小华同学为了使检流计指针明显偏转，你认为他可能会采取哪些措施？（写出一条即可）________．【答案】无b切割磁感线运动方向磁场方向换用磁性更强的磁体【解析】【详解】（1）闭合电路，若保持ab棒不动，即不做切割磁感线运动，故电路中没有感应电流；（2）在正常情况下，电流表的指针向右偏，而在这里发现电流表的指针向左偏转，故表明与电流表正接线柱相连的是电源的负极；与电流表负接线柱相连的是电源的正极，故此时b端相当于电源的正极；（3）保持电路闭合，当ab棒向左运动和向右运动时，检流计的指针会向左和向右偏转，表明导线中的感应电流方向与切割磁感线运动方向有关；（4）将U形磁铁反转对调磁极，闭合电路，当ab棒向左运动和向右运动时，检流计的指针会向右和向左偏转，表明导线中的感应电流方向与磁场方向有关．（5）使检流计指针明显偏转，即使得电路中的电流增大，故可以换用磁性更强的磁体，也可以加快导体的运动速度等均可；6．探究“产生感应电流条件”的实验步骤如图甲、乙、丙所示。

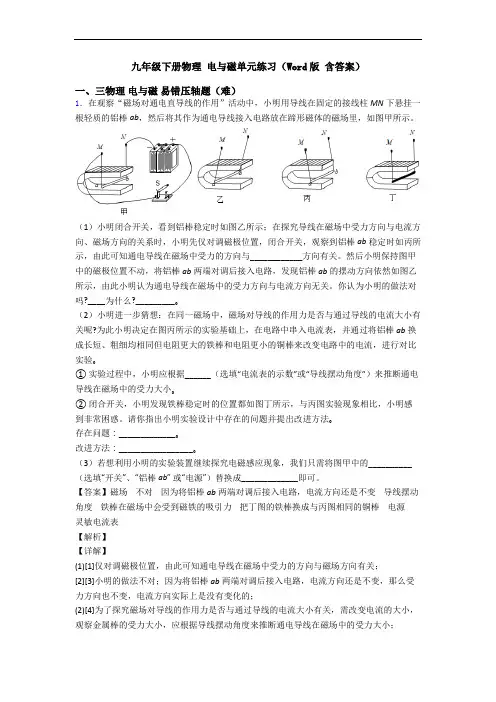

九年级下册物理电与磁单元练习（Word版含答案）一、三物理电与磁易错压轴题（难）1．在观察“磁场对通电直导线的作用”活动中，小明用导线在固定的接线柱MN下悬挂一根轻质的铝棒ab，然后将其作为通电导线接入电路放在蹄形磁体的磁场里，如图甲所示。

（1）小明闭合开关，看到铝棒稳定时如图乙所示；在探究导线在磁场中受力方向与电流方向、磁场方向的关系时，小明先仅对调磁极位置，闭合开关，观察到铝棒ab稳定时如丙所示，由此可知通电导线在磁场中受力的方向与____________方向有关。

然后小明保持图甲中的磁极位置不动，将铝棒ab两端对调后接入电路，发现铝棒ab的摆动方向依然如图乙所示，由此小明认为通电导线在磁场中的受力方向与电流方向无关。

你认为小明的做法对吗?____为什么?_________。

（2）小明进一步猜想：在同一磁场中，磁场对导线的作用力是否与通过导线的电流大小有关呢?为此小明决定在图丙所示的实验基础上，在电路中串入电流表，并通过将铝棒ab换成长短、粗细均相同但电阻更大的铁棒和电阻更小的铜棒来改变电路中的电流，进行对比实验。

① 实验过程中，小明应根据______（选填“电流表的示数”或“导线摆动角度”）来推断通电导线在磁场中的受力大小。

② 闭合开关，小明发现铁棒稳定时的位置都如图丁所示，与丙图实验现象相比，小明感到非常困惑。

请你指出小明实验设计中存在的问题并提出改进方法。

存在问题：_____________。

改进方法：_________________。

（3）若想利用小明的实验装置继续探究电磁感应现象，我们只需将图甲中的__________（选填“开关”、“铝棒ab” 或“电源”）替换成_____________即可。

【答案】磁场不对因为将铝棒ab两端对调后接入电路，电流方向还是不变导线摆动角度铁棒在磁场中会受到磁铁的吸引力把丁图的铁棒换成与丙图相同的铜棒电源灵敏电流表【解析】【详解】(1)[1]仅对调磁极位置，由此可知通电导线在磁场中受力的方向与磁场方向有关；[2][3]小明的做法不对；因为将铝棒ab两端对调后接入电路，电流方向还是不变，那么受力方向也不变，电流方向实际上是没有变化的；(2)[4]为了探究磁场对导线的作用力是否与通过导线的电流大小有关，需改变电流的大小，观察金属棒的受力大小，应根据导线摆动角度来推断通电导线在磁场中的受力大小；[5][6]由于铁棒比铝棒电阻大，根据UIR可知，在电源电压不变时，通过铁棒的电流较小，当磁场强度相同时，电流越小，导体受到的磁场力越小，因此铁棒比铝棒摆动的幅度小；所以实验中存在的问题是：铁棒在磁场中会受到磁铁的吸引力；改进方法是：把丁图的铁棒换成与丙图相同的铜棒；(3)[7][8]探究电磁感应现象，即磁生电，只需将图甲中的电源替换成灵敏电流表即可，这电流表能显示是否有电流产生。

九年级下册电与磁单元综合测试（Word版含答案）一、三物理电与磁易错压轴题（难）1．某同学猜想电磁铁磁性强弱与电流大小和线圈匝数有关。

在探究“电磁铁磁性强弱与电流大小是否有关”时，使用的器材有：学生电源、电磁铁、电流表、滑动变阻器、开关、软铁块P、铁架台、电子秤、导线若干。

某同学用绝缘细线将电磁铁M悬挂在铁架台上，并保持它与软铁块P的距离不变：(1)实验时，他_______开关S，组装实验电路如图所示，请将滑动变阻器连入电路中，要求：滑片向左滑动时电路中电流变大；(2)本实验中根据______________比较电磁铁磁性强弱；(3)请设计出记录实验数据的表格，表中要有必要的信息。

（_________）【答案】断开，电子秤的示数实验次数电流I/A电子秤的示数/g123……【解析】【分析】【详解】(1)[1]在连接电路时，开关S应处于断开状态。

由题意知，电路中变阻器调节电路的电流，所以各元件串联；而滑片向左滑动时电路中电流变大，即滑片向左滑动时，变阻器接入电路的电阻变小，所以变阻器下边的接线柱应接左边的；电路所用电源为学生电源，则电流表应用大量程0~3A，故电路连接如下：(2)[2]实验根据电子秤的示数来比较电磁铁磁性强弱。

因为当开关闭合时，电路中有电流通过，电磁铁有磁性，对放在电子秤上的软铁块P有吸引力。

当电流越大时，电磁铁的磁性就越强，对软铁块的吸引力就越大，那么软铁块对电子秤的作用力就越小，则电子秤的示数就越小。

(3)[3]实验探究的是“电磁铁磁性强弱与电流大小的关系”，所以在实验时需记录电流的大小，而磁性的强弱是通过电子秤的示数来反映的，所以还需要记录电子秤的示数。

故实验表格如下：实验次数电流I/A电子秤的示数/g123……2．如图是小明探究“影响电磁铁磁性强弱因素”的装置图（A为指针下方固定的铁块；线圈电阻忽略不计）。

小明通过观察指针B偏转角度的大小来判断电磁铁磁性的强弱。

开始时导线a与接线柱1相连，闭合开关，指针B绕固定点O点发生偏转。

九年级物理下册电与磁单元练习（Word版含答案）一、三物理电与磁易错压轴题（难）1．两个电磁铁A和B都用粗细相同的漆包线绕制而成，其外形及所用的铁芯都相同，但线圈面数不同(外观上看不出)要比较哪个电磁铁的线匝数多，小明用相同的恒压电源、滑动变阻器、导线、开关，并提供足够多的大头针，连接电路进行了图两个实验。

(1)关于小明的实验：①磁性较强的电磁铁是______ (选填“A”或“B”)。

依据是_____ ；②该实验，无法比较哪个电磁铁的线圆匝数更多，原因是______；(2)利用上述器材设计实验，要求能比较哪个电磁铁的线圈匝数更多(可增加一个器材，或不增加器材)：①步骤(可用文字或画图表述)______；②结论分析：______。

【答案】A 吸引大头针的数量较多不能确保流过两个电磁铁的电流相同见解析吸引大头针数量较多的电磁铁，线圈匝数较多【解析】【分析】【详解】(1)[1][2]由图可知电磁铁A吸引的的大头针数量比电磁铁B多，可判断电磁铁A的磁性较强。

[3]影响电磁铁磁性强弱的因素有线圈匝数、电流大小，该实验中无法通过电磁铁磁性强弱来判断谁的线圈匝数多，谁的少，原因在于无法确保流过两个电磁铁的电流相同。

(2)[4]步骤：将电磁铁A、B串联在一个电路中，通过它们的电流相等，是电磁铁A、B上的线圈匝数不同。

[5]结论分析：在电磁铁通过电流相同时，线圈匝数较多的电磁铁，吸引大头针数量较多；线圈匝数较少的吸引大头针数量较少；可判断：吸引大头针数量较多的电磁铁，线圈匝数较多。

2．李明用天然磁石仿制图甲所示的勺状的指南针﹣﹣司南．（1）他用的材料是图乙所示的天然磁石，该磁石的D端为________（选填“北极”或“南极”）．（2）他用该磁石的D端磨成勺柄，打磨成勺状指南针（即“司南”），再用细线将其悬挂，如图丙所示，司南静止时，勺柄指向地球的________（3）将该司南悬挂在电磁铁正上方，闭合开关S，司南静止时的指向如图丁所示，则电磁铁左端是_____（选填“北极”或“南极”）极，则电源M端是________（选填“正极”或“负极”）．（4）为增强司南的磁性，可用图丁所示装置，通过________（填字母序号），来增强电磁铁对司南磁化的效果．A．改变电源的正负极 B．让司南垂直放置在AB中点的正上方 C．增加电源的电压．【答案】南极南极北极负极 C【解析】【分析】【详解】（1）人们规定磁场的方向由北极出发到南极，由图可知，在磁体外部磁感线由B端到D 端，因此，磁石的D端为该磁体S极，即南极；（2）地磁的北极在地理的南极附近，由于异名磁极相互吸引，因此，司南静止时，勺柄指向地球的南极；（3）因为异名磁极相互吸引，所以通电螺线管的左端是N极；再用安培定则，右手大母指向左握住螺线管，可判断通电螺线管中的电流方向为：右端电流向上，左端向下；再根据电流方向是从电源正极出发通过用电器回到负极，所以电源左端，即M端为电源的负极；（4）为了增强司南的磁化效果，可以增加电源电压，使线圈中电流增大，则线圈磁性增强，磁化效果更好．故选C．【点睛】牢记磁场方向的规定，即磁体周围的磁感线，都是从磁体的N极出发，回到S极；磁极间的作用规律是：同名磁极相互排斥，异名磁极相互吸引，再结合安培定则判断电源的正负极3．如图所示为小玲和小辉同学制作的一种直流电动机模型，他们用回形针做成两个支架，分别与电池的两极相连；用漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去上半周漆皮，将线圈放在支架上，蹄形磁体放在线圈周围．（1）直流电动机的工作原理是利用________ 有力的作用．（2）按他们这种方法刮漆，线圈在刚转过平衡位置时________ （选填“自动改变线圈中的电流方向”或“切断线圈中的电流”），目的是使线圈能够________（3）可以通过改变________ 方向，改变线圈的转动方向（填一种方法）．（4）如果电池、开关、导线的连接和性能良好，闭合开关后，发现线圈只抖动了一下，并不转动，原因可能是________ ，这时可进行的有效尝试是________【答案】磁场对通电导体切断线圈中的电流持续转动电流（或磁场）磁场太弱换用较强的磁场（后两空合理即可）．【解析】(1)直流电动机的工作原理是利用磁场对通电导体有力的作用；(2)按他们这种方法刮漆，线圈在刚转过平衡位置时，没有刮漆的地方与支架连接不能导电，即切断线圈中的电流，目的是使线圈能够依靠惯性继续转动；(3)改变线圈的转动方向的方法有两种：一是改变线圈中的电流方向，可以将电源正负极对调；二是改变磁场方向，可以将磁体两极对调；(4)如果电池、开关、导线的连接和性能良好，闭合开关后，发现线圈只抖动了一下，并不转动，原因可能是磁场太弱，解决的方法是换用磁性更强的磁体；也可能因为电源电压低，可以换用电压更高的电源解决。

第二十章电与磁一、单选题1.假如磁体的磁性消失了，以下情景可能发生的是()A．电灯不能正常发光B．轮船上的罗盘将失去作用C．门吸仍然起作用D．电磁起重机可以吸起比原来更多的钢铁2.如图所示，在将磁铁插入铜质漆包线绕制的线圈的过程中，灵敏电流计(量程很小的电流表)的指针会向右摆动．则下列说法中正确的是()A．条形磁体相当于“电源”B．若将磁铁拔出来，则灵敏电流计的指针将不会摆动C．上述过程中是把电能转化为机械能D．上述过程中的原理是电磁感应3.新式的动圈式话筒具有具有噪声低，频响范围宽，指向性好及保真高等优点．动圈式话筒膜片与线圈固定在一起，线圈套在磁铁上，当我们对着话筒讲话时，声音使膜片振动，膜片带动线圈一起振动，于是线圈中产生了随声音变化的电流，下列四个演示实验中原理与动圈式话筒相同的是()A．B．C．D．4.下面说法中错误的是()A．地磁场的北极在地理的北极附近，两极不重合B．磁针指向南北是因为受到地磁场的作用C．我国宋代的沈括是世界上最早发现磁偏角的人D．早在战国时代，我国人民就发现了磁体的指向性5.对于交流电，下列说法中正确的是()A．线圈转动一周，电流方向改变一次，大小改变两次B．线圈转动一周，电流方向改变两次，大小改变两次C．线圈转动一周，电流方向改变两次，大小随时间改变D．线圈转动一周，电流方向改变四次，大小随时间改变6.下列装置中，没有用到电磁铁的是()A．电磁起重机B．电磁继电器C．电铃D．电热毯7.对于如图所示的实验，下列说法正确的是()A．这是法拉第的电磁感应实验B．甲、丙对比可说明通电导体周围存在磁场C．本实验揭示了电生磁现象D．图乙断电后，小磁针的N极将会指向地球地磁的北极二、填空题8.我国普通照明电路使用的是____电，它的频率是____Hz，每秒钟发生____次周期性变化．9.电磁感应现象的发现，经历了漫长的实验探究过程，这是因为电磁感应现象的产生必须符合一定的条件，这就是______电路中的______导体，在______中做______的运动时，导体中才会有电流产生，这种电流称为____．10.电磁感应现象中，消耗______，得到______．11.以下一些物体：铁屑、钢锯片、铜线、回形针、银币、缝衣针、铝片，根据能否被磁化可以分为两类．可磁化类：________________；不可磁化类：______________.，B，C三根金属棒中有两根具有磁性的磁棒，另一根是铁棒，它们互相靠近时的情形如图所示，则________棒是铁棒．13.为了形象、方便地表示磁场，我们引入了______，磁铁周围的这种曲线都是从________极出来，回到磁铁的________极．14.电磁铁的磁性强弱与它的匝数和通过它的电流有关．为了证明“电磁铁的磁性强弱与匝数有关”，小明用两个匝数不同的电磁铁(电阻不同)设计了二种连接方式：A．将两个电磁铁直接串联在电路中B．将两个电磁铁直接并联在电路中(1)以上二种设计中，你认为正确的是________(2)简述你的理由____________________________________________．三、实验题15.为了探究电磁铁的磁性强弱与哪些因素有关，小红同学使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示．(1)小红是根据________来判断磁性强弱的．(2)两电磁铁串联是为了研究磁性强弱与__________的关系，观察图中的现象，你的结论是：________________________.(3)要使两电磁铁的磁性增强，滑动变阻器的滑片应向________端滑动．(4)若将两电磁铁向中间靠拢，它们会互相________．16.探究题随着“玉兔”在月球上无法“醒来”，华夏儿女久久沉浸在祈祷中，关于月球上的物理现象和规律，同学们提出很多问题和猜想，有关月球周围的磁场问题，洋洋提出了自己的猜想和检验猜想的实验方案：[进行猜想]洋洋的猜想：月球可能像地球一样，本身就是一个十分巨大的磁体，在它的周围存在磁场，并且也有“月磁”南极和“月磁”北极．[设计并进行实验]洋洋和芳芳均为检验上述猜想所拟定的实验方案：洋洋：(1)取一个小磁针用细线悬挂在月球表面附近，如果它静止时指向某一方向，则可表明月球周围存在磁场；(2)小磁针静止时，它的N极所指的方向就是“月磁”的北极．芳芳：(1)取一个小磁针用细线悬挂在月球表面附近，用手指拨动，观察它静止时N极的指向；(2)在同一地点，重复(1)实验一次，观察它静止时N极的指向是否总是指向某一方向．[实验结论]如果观察小磁针静止时总是指向某一方向，则月球上________磁场，且小磁针静止时，它的N极所指的方向就是“月磁”的北极．[交流评估]你认为________的设计较好．小明认为：较好的方案也存在问题；存在的问题改进：______________________.17.如图所示为探究“磁生电”的实验装置．(1)闭合开关，让悬挂着的导体棒AB__________(选填“左右”、“上下”、“沿A向B”或“沿B向A“)运动时，电流计指针会发生偏转．(2)若保持导体棒AB不动，要产生感应电流，正确的操作是________________．(3)实验中发现电流表指针偏转不明显，为了使指针偏转明显，请你从实验装置和操作上各提一条改进建议．装置改进：____________操作改进：______________.(4)若要利用上述装置“探究磁场对通电导线的作用”，可以将图中的电流计更换为________，通过实验发现，通电导体在磁场中受力的方向不仅与电流方向有关，而且与__________有关．四、作图题18.小明自制了一个带有电磁铁的木船模型，将它放入水中漂浮，闭合开关后，船头会指向北方偏转．请在图上标出螺线管的南北极和电源的正负极．19.请标出图中小磁针的N极．20.请标出图蹄型磁铁的N极和S极，并标出其中一条磁感应线的方向．五、阅读理解题21.阅读《电磁感应的应用﹣﹣动圈式话筒》，回答下列各题．电磁感应的应用﹣﹣动圈式话筒迈克尔·法拉第(Michael Faraday)英国物理学家、化学家，也是着名的自学成才的科学家.1791年9月22日出生萨里郡纽因顿一个贫苦铁匠家庭．他的父亲是个铁匠，体弱多病，收入微薄，仅能勉强维持生活的温饱．但是父亲非常注意对孩子们的教育，要他们勤劳朴实，不要贪图金钱地位，要做一个正直的人．这对法拉第的思想和性格产生了很大的影响．电磁感应是法拉第在电磁学中最重大的发现之一，这一发现永远改变了人类文明．依据电磁感应的原理，人们制造出了发电机，使得电能的大规模生产和远距离输送成为可能；另一方面，电磁感在电工技术、电子技术以及电磁测量等方面都有广泛的应用．人类社会从此迈进了电气化时代．什么是电磁感应呢如图1所示，当导体回路的一部分ab在磁场中做切割磁感线运动时，回路中就会产生电流的现象．这种利用磁场产生电流的方法叫做电磁感应，产生的电流叫做感应电流．在剧场里，为了使观众能听清演员的声音，常常需要把声音放大，放大声音的装置主要包括话筒、扩音器和扬声器三部分．其中话筒的工作原理就是电磁感应，话筒是把声音转变为电信号的装置．如图2所示是动圈式话筒构造原理图，它是利用电磁感应现象制成的，当声音信号(声波)使金属膜片振动时，连接在膜片上的音圈(线圈)随着一起振动，音圈在永磁铁的磁场里振动时，相当于音圈回路的一部分在磁场中做切割磁感线运动，音圈中就产生感应电流(电信号)，感应电流的大小和方向都变化，变化的振幅和频率由声音信号(声波)决定，这个信号电流经扩音器放大后传给扬声器，从扬声器中就发出放大的声音．请根据上述材料，回答下列问题：(1)动圈式话筒可实现______信号与______信号的相互转换；(2)电磁感应现象是将机械能转换为______能；扬声器能将电能主要转化为______能．22.材料一：1820年，丹麦物理学家奥斯特发现了通电导体周围存在磁材料二：1825年，瑞士物理学家科拉顿做了如下实验：他将一个能反映微小变化的电流表，通过导线与螺旋线圈串联成闭合电路，并将螺旋线圈和电流表分别放置在两个相连的房间，如图 1.他将一个条形磁铁插入螺旋线圈内，同时跑到另一个房间里，观察电流表的指针是否偏转．进行多次实验，他都没有发现电流表指针发生偏转．材料三：1831年，英国物理学家法拉第用闭合电路的一部分导体，在磁场里切割磁感线的时候，发现导体中产生电流，从而实现了利用磁场获得电流的愿望．(1)进行奥斯特实验时，在静止的小磁针上方，分别用图2甲和图2乙两种方式放置一根导线．当导线通电时，小磁针发生明显偏转的是________(选填“甲”或“乙”)．(2)科拉顿、法拉第等物理学家相继进行如材料所说的实验研究，是基于________的科学猜想．(3)科拉顿的实验中，________(选填“已经”或“没有”)满足产生感应电流的条件．要使他能观察到电流表指针偏转，你提出的一种改进方法是__________________________________．答案解析1.【答案】B【解析】A、电灯是利用电流的热效应来工作的，与磁性无关．故不会发生．B、罗盘是利用磁体的指向性来指示南北的，假如磁性消失，罗盘将不会指示南北，失去作用．故会发生．C、门吸是利用同异名磁极相互吸引来工作的，磁性消失，门吸将没有作有和．故不会发生．D、电磁起重机是利用磁体能吸引铁类物质来工作的，如果磁性消失它不可能吸起钢铁．故不会发生．2.【答案】D【解析】由于磁体的磁极磁性最强，即磁感线最为密集，故将条形磁体插入或拔出线圈时，相当于线圈做切割磁感线运动，故电路中会产生感应电流，该现象就是电磁感应现象，即消耗了机械能，产生了电能，且此时的线圈就相当于电源，故上述说法中D是正确的．3.【答案】B【解析】A、该图是电磁铁的原理图，电磁铁是利用通电导线周围存在的磁场的原理制成的，不符合题意；B、该图是电磁感应原理，即闭合回路中的一部分导体做切割磁感线运动，产生电流的现象；符合题意；C、该图是奥斯特实验，即通电导体周围存在磁场；不符合题意；D、该图是电动机的原理图，即通电导体在磁场中受力运动；不符合题意；4.【答案】A【解析】：A、地理北极附近是地磁南极．故说法错误．B、磁针在水平面内自由转动后静止时，由于受到地磁体的作用，小磁针的北极实际上指向地磁体的南极；故说法正确；C、我国宋代的沈括是世界上最早发现磁偏角的人，说法正确；D、早在战国时代，我国人民就发现了磁体的指向性．说法正确．5.【答案】C【解析】交变电流是线圈在磁场中转动形成的；线圈转动一周即为一个周期；在一个周期内电流方向改变两次；电流的大小随时间在做周期性变化；6.【答案】D【解析】电磁起重机，电磁继电器，电铃都用到了电磁铁．而电热毯是把电能转化为内能，是利用电流的热效应．7.【答案】C【解析】A、由实验电路可知为奥斯特的电流磁效应实验，故A错误；B、甲丙两图电流方向不同，小磁针的偏转方向不同，电流通过它产生的磁场对磁体施加力的作用，而磁场的方向与电流的方向有关，故B错误；C、本实验揭示了电生磁现象，故C正确；D、断电后，根据异名磁极相互吸引，小磁针的N极会指向地磁场的南极，故D错误．8.【答案】交流5050【解析】我国的市电采用的是频率为50 Hz的交流电、周期为s；50 Hz指电流在每秒内产生的周期性变化为50次．9.【答案】闭合部分磁场切割磁感线感应电流【解析】产生感应电流的条件可以简单记为：一有闭合电路，二部分导体在磁场中做切割磁感线运动．10.【答案】机械能电能【解析】从电磁感应现象中，感应电流产生过程分析．11.【答案】铁屑、钢锯片、回形针、缝衣针铜线、银币、铝片【解析】磁化是指原来没有磁性的物体有了磁性的过程，能够被磁化的物质，除了铁以外还有钴、镍和许多种合金，统称为磁性材料．能够被磁化的物体的一个特点，就是能够被磁铁所吸引，根据这一特点，很容易判断出本题中的铜、银、铝是不能被磁化的．12.【答案】C【解析】因为A与B相互排斥，因此根据同名磁极相互排斥可知，A、B两根金属棒一定具有磁性，并且磁体可以吸引没有磁性的磁性材料，因此C一定为铁棒．13.【答案】磁感线N(北)S(南)【解析】磁感线能形象地表示磁场，外部磁感线都是由N极指向S极．14.【答案】(1)A(2)探究电磁铁磁性强弱与匝数有关，需控制电流大小相同【解析】15.【答案】(1)吸引大头针的多少(2)线圈匝数电流相同，线圈匝数越多，磁性越强(3)左(4)吸引【解析】(1)实验中小红是根据电磁铁吸引大头针的多少来判断磁性强弱，用到了转换法．(2)两电磁铁串联是为了使两电磁铁的电流相同，由图知，两电磁铁的线圈匝数不同，是研究磁性强弱与线圈匝数的关系；且匝数越多，吸引的大头针越多，说明电磁铁的磁性越强；(3)要使电磁铁磁性增强，应增大电路中的电流，减小滑动变阻值，将滑片向左滑动；(4)根据安培定则，左边电磁铁的上端为N极，下端为S极；右边的电磁铁上端为S极，下端为N 极，可知二者之间为吸引力．16.【答案】有芳芳还要换不同位置进行多次实验【解析】如果观察小磁针静止时总是指向某一方向，则月球上有磁场，且小磁针静止时，它的N 极所指的方向就是“月磁”的北极．上述方案中芳芳的设计较好．为了使实验结论更准确还要换不同位置进行多次实验．17.【答案】(1)左右(2)将蹄形磁铁左右移动(3)换用磁性更强的磁铁或用线圈代替导体棒；让导体或磁铁运动的快一些(4)电源磁场方向【解析】(1)由图知，磁感线方向在竖直方向，所以导体AB左右运动才会切割磁感线，电路中才会有感应电流；(2)若保持导体AB不动，左右移动蹄形磁体，导体会切割磁感线，也能产生感应电流；(3)电流表指针偏转不明显，是电流太弱，从装置上的改进方法：可以换用磁性更强的磁铁、可以换用匝数更多的线圈等；从操作角度改进：可以加快导体的移动速度，即使导体切割磁感线运动的速度更快．(4)若要利用上述装置“探究磁场对通电导线的作用”，可以将图中的电流计更换为电源，给导体通电，磁场会对导体产生力的作用；通过实验发现，通电导体在磁场中受力的方向不仅与电流方向有关，而且与磁场方向有关．18.【答案】【解析】因地磁场沿南北方向，地球南极处为地磁场的N极，地球北极处为地磁场的S极，闭合开关后，船头会指向北方偏转．则螺线管右端为N极，左端为S极，由右手螺旋定则可知电源左端为正极，右端为负极，如图所示．19.【答案】【解析】因为地磁南极在地理北极附近，而地磁北极在地理南极附近，根据异名磁极相互吸引，所以小磁针指向北方(即地磁南极)的为N极，指向南方(即地磁的北极)的是小磁针的S极．20.【答案】【解析】根据同名磁极相互排斥，异名磁极相互吸引．由小磁针静止时N极指向确定磁感线方向，即磁感线是从蹄形磁铁下端的磁极指向上端的磁极，即下端磁极是N极，上端磁极是S极．21.【答案】(1)声电(2)电机械【解析】(1)动圈式话筒的工作原理是：电磁感应现象的应用，工作过程是：声波振动→引起膜片振动→带动线圈振动→线圈切割永久磁体的磁场产生感应电流→经放大传给扬声器，即将声信号转化为电信号的过程；(2)电磁感应现象中消耗机械能，产生电能，所以是将机械能转换为电能的过程；而扬声器是消耗电能，产生机械能，所以是将电能转化为机械能的过程；22.【答案】(1)甲(2)磁能产生电(3)已经将电流表等器材置于同一房间(其他合理答案均可)【解析】(1)当通电导线与小磁针平行时，小磁针发生明显偏转；(2)科拉顿、法拉第等物理学家相继进行如材料所说的实验研究，是基于磁能产生电的科学猜想；(3)由所给材料可知在科拉顿的实验中已经满足产生感应电流的条件．要使他能观察到电流表指针偏转可以将电流表等器材置于同一房间．。

物理九年级下册电与磁单元综合测试（Word版含答案）一、三物理电与磁易错压轴题（难）1．某同学猜想电磁铁磁性强弱与电流大小和线圈匝数有关。

在探究“电磁铁磁性强弱与电流大小是否有关”时，使用的器材有：学生电源、电磁铁、电流表、滑动变阻器、开关、软铁块P、铁架台、电子秤、导线若干。

某同学用绝缘细线将电磁铁M悬挂在铁架台上，并保持它与软铁块P的距离不变：(1)实验时，他_______开关S，组装实验电路如图所示，请将滑动变阻器连入电路中，要求：滑片向左滑动时电路中电流变大；(2)本实验中根据______________比较电磁铁磁性强弱；(3)请设计出记录实验数据的表格，表中要有必要的信息。

（_________）【答案】断开，电子秤的示数实验次数电流I/A电子秤的示数/g123……【解析】【分析】【详解】(1)[1]在连接电路时，开关S应处于断开状态。

由题意知，电路中变阻器调节电路的电流，所以各元件串联；而滑片向左滑动时电路中电流变大，即滑片向左滑动时，变阻器接入电路的电阻变小，所以变阻器下边的接线柱应接左边的；电路所用电源为学生电源，则电流表应用大量程0~3A，故电路连接如下：(2)[2]实验根据电子秤的示数来比较电磁铁磁性强弱。

因为当开关闭合时，电路中有电流通过，电磁铁有磁性，对放在电子秤上的软铁块P有吸引力。

当电流越大时，电磁铁的磁性就越强，对软铁块的吸引力就越大，那么软铁块对电子秤的作用力就越小，则电子秤的示数就越小。

(3)[3]实验探究的是“电磁铁磁性强弱与电流大小的关系”，所以在实验时需记录电流的大小，而磁性的强弱是通过电子秤的示数来反映的，所以还需要记录电子秤的示数。

故实验表格如下：实验次数电流I/A电子秤的示数/g123……2．科学家发现两根平行导线通电后有如图所示的现象(图中实线、虚线分别表示通电前、后的情况).(1)由如图可知两平行通电导线之间有力的作用.当通入的电流方向相同时,导线相互_____;当通入电流方向相反时,导线相互________ .(2)判断通电直导线周围磁场方向的方法是:用右手握导线,大拇指指向电流方向,则四指环绕的方向就是通电直导线周围的磁场方向.根据这个方法,请你判定甲图中导线a在导线b处产生的磁场方向为垂直于纸面_____ (选填“向里”或“向外”).(3)上述现象的原因是:通电导线a周围产生的磁场对通电导线b有_____的作用.当导线a 中的电流方向改变时,其磁场的方向也发生改变,导线b受力方向随之改变.(4)由此可知:与磁体之间的相互作用一样,电流之间的相互作用也是通过_______来实现的.【答案】吸引排斥向里力磁场【解析】【分析】【详解】(1)如图两平行通电导线通入的电流方向相同时,导线相互吸引；当通入电流方向相反时,导线相互排斥；(2)根据题意介绍的方法，甲图中用右手握导线a,大拇指指向上方,四指环绕的方向就是通电直导线周围的磁场方向.在导线右侧磁场垂直于纸面向里，即甲图中导线a在导线b处产生的磁场方向为垂直于纸面向里；(3)据此可以判断题所述现象的原因，即通电导线a产生磁场对通电导线b有磁场力的作用；根据上述方法判断可知，导线a中的电流方向改变时,其磁场的方向也发生改变,则导线b的受力方向也改变；(4)上述特点分析可得，电流之间的相互作用力也是通过磁场发生的，与磁体之间的相互作用是相同的．3．某学校课外科技兴趣小组在物理老师的指导下设计了一个实验装置如图所示，用来探究“影响电磁铁磁性强弱的因素”，它是由电源、滑动变阻器、开关、带铁芯的螺线管（线圈电阻忽略不计）和自制的针式刻度板组成，通过观察指针偏转角度的大小，来判断电磁铁磁性的强弱．用竹片削制的指针下方加装固定一物体E，导线a与接线柱2相连．制定计划与设计实验（1）为了使指针在受磁场力的作用在能绕O点转动，需在E处加装___________（选填“铜块”、“铝块”或“铁块”），加装物体后，为了确保指针能正确指示且具有一定的灵敏度，老师在O点转轴处涂抹润滑油，目的是___________，使指针转动更灵活．（2）按图所示连接好电路，闭合开关．调节变阻器滑片P到某一位置，记下此时指针偏转的角度，保持滑片P位置不变，导线a改为与接线柱1相连，可以探究电磁铁磁性强弱与___________的关系；保持接线方式不变，移动变阻器滑片P，可以探究电磁铁磁性强弱与___________的关系；进行实验与收集证据（3）保持滑片P位置不变，导线a改为与接线柱1相连时，闭合开关后，指针偏转的角度将会___________；当滑动变阻器的滑片P向左滑动时，指针偏转的角度将会___________（选填“增大”、“不变”或“减小”）；评估交流（4）细心观察的小锋同学发现在实验过程中该自制装置的指针均向右偏转，只是偏转角度不同，该同学向老师提出能否让指针向左偏转，老师马上将一块小磁铁换装在如图的E 处，且让磁铁的右端为___________极，闭合开关后，同学们发现指针果然向左偏转．（6）你认为该装置中指针的偏转角度大小可能还与___________有关（写出一个即可）．【答案】铁块减小摩擦线圈匝数电流大小增大减小 N 铁芯大小；通电螺线管（或电磁铁）与指针间的距离；指针质量（或重）．【解析】（1）磁铁可以吸引铁块，不吸引铜、铝物质，故需要加装铁块；在O点转轴处涂抹润滑油可以使接触面变光滑，减小了摩擦；（2）①保持滑片P位置不变，也就是电流不变，导线a改为与接线柱1相连，增加了线圈匝数，因此可以探究电磁铁磁性强弱与线圈匝数的关系；②保持接线方式不变，也就是线圈匝数不变，移动变阻器滑片P，可以改变电流，因此可以探究电磁铁磁性强弱与电流大小的关系；（3）①保持滑片P位置不变，即电流不变，导线a改为与接线柱1相连时，线圈匝数增多闭合开关后，电磁铁磁性增强，指针偏转的角度将会增大；②当滑动变阻器的滑片P向左滑动时，接入电路电阻增大，电流减小，磁性减弱，所以指针偏转的角度将会减小；（4）由图中通电线圈电流流入方向，利用右手螺旋定则可以判断出通电线圈左端为N极，右端为S极，在E出放小磁铁让磁铁的右端为N极、左端为S极时，通电线圈右端S极与小磁铁左端为S极就会相互排斥，指针就会向左偏转；（5）该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响，所以可以改变铁芯的大小来改变磁性，也可以改变竹片削制的指针质量，这样摆动起来更轻松．4．在探究“影响电磁铁磁性强弱的因素”的实验中，实验室准备的器材有：电源、开关、导线、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干。

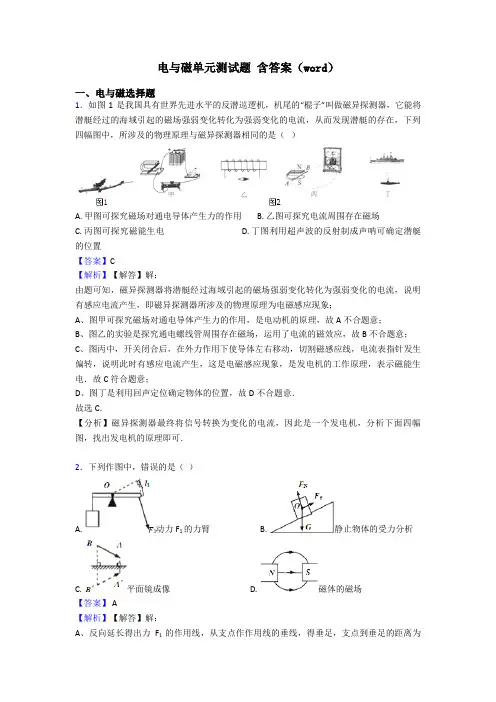

电与磁单元测试题含答案（word）一、电与磁选择题1．如图1是我国具有世界先进水平的反潜巡逻机，机尾的“棍子”叫做磁异探测器，它能将潜艇经过的海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在，下列四幅图中，所涉及的物理原理与磁异探测器相同的是（）A. 甲图可探究磁场对通电导体产生力的作用B. 乙图可探究电流周围存在磁场C. 丙图可探究磁能生电D. 丁图利用超声波的反射制成声呐可确定潜艇的位置【答案】C【解析】【解答】解：由题可知，磁异探测器将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，说明有感应电流产生，即磁异探测器所涉及的物理原理为电磁感应现象；A、图甲可探究磁场对通电导体产生力的作用，是电动机的原理，故A不合题意；B、图乙的实验是探究通电螺线管周围存在磁场，运用了电流的磁效应，故B不合题意；C、图丙中，开关闭合后，在外力作用下使导体左右移动，切割磁感应线，电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，表示磁能生电．故C符合题意；D、图丁是利用回声定位确定物体的位置，故D不合题意．故选C．【分析】磁异探测器最终将信号转换为变化的电流，因此是一个发电机，分析下面四幅图，找出发电机的原理即可．2．下列作图中，错误的是（）A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．3．如图所示，电磁铁上方附近有一点A，小磁针置于电磁铁的右方附近。

九年级物理下册电与磁单元练习（Word版含答案）一、三物理电与磁易错压轴题（难）1．在探究“影响电磁铁磁性强弱的因素”的实验中，实验室准备的器材有：电源、开关、导线、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干。

利用上述器材，制成简易电磁铁甲和乙，并设计了如图所示的电路。

请你回答下列问题：（1）根据图示的情况可知，________（填“甲”或“乙”）的磁性强，依据是___________，说明电流一定时，________________电磁铁的磁性越强。

（2）当滑片P向左移动时，电磁铁甲、乙吸引大头针的个数________（填“增加”或“减少”）说明__________________电磁铁的磁性越强。

（3）电磁铁甲的上端是电磁铁的______极（填“N”或“S”）。

（4）电磁铁在生活和实际中有着广泛的应用。

以下利用电磁铁的特点工作的是________（填写序号）。

A．电热水壶B．模型电动机C．电磁继电器D．手摇发电机【答案】乙吸引的大头针个数多线圈匝数越多增加电流越大S C【解析】（1）根据图示的情境可知，甲乙串联在一起，电流相等，乙电磁铁吸引大头针比甲多，所以乙电磁铁磁性强，所以在电流一定时，线圈匝数越多，电磁铁磁性越强；（2）当滑动变阻器滑片向左移动时，线圈匝数不变，电流变大，电磁铁甲、乙吸引大头针的个数都增加，所以在线圈匝数一定时，电流越大，电磁铁磁性越强；（3）根据安培定则，右手握住螺线管，四指指向电流的方向，大拇指所指的方向是通电螺线管的N极，故下端是N极，上端是S极；（4）电热水壶利用的是电流的热效应，不符合题意；模型电动机是根据通电线圈在磁场中受力转动的原理制成的，不符合题意；电磁继电器的主要组成部分是电磁铁，是利用电磁铁通电时有磁性，断电时无磁性的原理工作的，符合题意；手摇发电机是根据电磁感应原理制成的，不符合题意，故选C。

2．在学习了电和磁的知识后，小杰在家里饶有兴趣地做起了小实验．他找了一枚缝衣针，在“吸铁石”上擦了几下，然后用一根细软的棉线将缝表针悬挂起来井保持水平，结果发现静止后针尖总是指向南方，这说明缝衣针已经磁化成了一枚小磁针。

《电与磁》单元测试题(含答案)一、电与磁选择题1．如图中的a表示垂直于纸面的一根导线，它是闭合回路的一部分．它在下图所示各磁场中水平运动时，哪种情况不会产生感应电流（）A. B. C. D.【答案】B【解析】【解答】解：磁极间的磁感线是从N极指向S极，由图可知，ACD中的导体运动时都会切割磁感线，所以会产生感应电流；只有B没有切割磁感线，所以不会产生感应电流；故选B．【分析】能否产生感应电流，就要看图示的情景能否满足①闭合电路；②导体切割磁感线运动这两个条件．2．下列作图中，错误的是（）A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．3．某同学学习磁现象后，画出了以下四幅图，其中正确的是（）A.B.C.D.【答案】 C【解析】【解答】解：A、已知磁铁右端为N极，左端为S极，在磁体外部，磁感线的方向从N极指向S极，而图中是从S极指向N极，A不符合题意；B、已知两磁铁都为N极，磁感线的方向从N极指向S极，B不符合题意；C、右手握住螺线管，四指指向电流的方向，大拇指指向左端为N极，C符合题意；D、右手握住螺线管，四指指向电流的方向，大拇指指向右端为N极，D不符合题意。

电与磁单元测试题(含答案)（word）一、电与磁选择题1．关于磁场和磁感线，以下说法错误的是（）A. 磁体周围存在着磁感线B. 磁体之间的相互作用是通过磁场产生的C. 磁体外部的磁感线都是从磁体的N极出发，回到S极的D. 磁场中，小磁针静止时北极所指的方向为该点磁场的方向【答案】 A【解析】【解答】解：A、磁感线是为了描述磁场而引入的一种假想的线，磁感线不是真实存在的，A错误，符合题意；B、磁极间的相互作用是通过磁场发生的，B不符合题意；C、磁体外部的磁感线是从它的北极出来，回到它的南极，C不符合题意；D、磁场中的小磁针静止时，北极所指的方向跟该点的磁场方向一致，为该点的磁场方向，D不符合题意；故答案为：A。

【分析】磁体周围存在着磁场，磁极间的相互作用就是通过磁场发生的.磁场的方向：在磁场中的某一点，小磁针静止时北极所指的方向就是该点的磁场方向.磁感线：描述磁场的强弱和方向而假想的曲线.磁体周围的磁感线是从它北极出来，回到南极.（磁感线是不存在的，用虚线表示，且不相交）磁场中某点的磁场方向、磁感线方向、小磁针静止时北极指的方向相同.2．以下探究实验装置中，不能完成探究内容的是（）A. 磁极间相互作用规律B. 通电直导线周围存在磁场C. 磁性强弱与电流大小的关系D. 产生感应电流的条件【答案】C【解析】【解答】解：A、如图，据小磁针偏转的情况可以判断磁极间的作用规律，A选项能探究，故不符合题意；B、如图，该实验装置是奥斯特实验装置图，可探究通电导线周围存在着磁场，B选项能探究，但不符合题意；C、如图，该实验电路中电流大小不能改变，所以不能研究电磁铁磁性的强弱与电流大小的关系．故符合题意；D、如图，此时电路是闭合，导体在磁场中做切割磁感线运动时，能产生感应电流，D能探究，故不符合题意．故选C．【分析】（1）磁极间的作用规律是：同名磁极相互排斥，异名磁极相互吸引；（2）据奥斯特实验可知，通电导线周围存在着磁场；（3）电磁铁磁性的强弱与电流的大小和线圈的匝数有关；（4）闭合电路的部分导体在磁场中做切割磁感线运动时，电路中就会产生感应电流，该现象叫电磁感应现象．3．下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是（）A. 条形磁铁 B. 地磁场 C. 通电直导线 D. 通电螺线管【答案】C【解析】【解答】解：条形磁铁的中间没有磁性，但在两端磁性最强；地磁场和通电螺线管的磁场特点与条形磁铁磁体的磁场相似；通电直导线磁场的分布就是以通电直导线为圆心的一个个同心圆，越靠近通电直导线，磁性越强，磁场分布就越密．所以通电直导线磁场分布与其他三种磁体的磁场分布不同．故选C．【分析】根据条形磁铁的磁场特点、地磁场的磁场特点、通电直导线的磁场特点和通电螺线管的磁场特点进行比较，得出答案．4．如图是“水位自动报警器”电路图，容器中装有盐水，和分别是“2.5V，0.3A”和“2.5V，0.5A”的灯泡，下列说法不正确的是（）A. 液面上升到与金属块B接触时，电磁铁工作，说明盐水是导体B. 液面上升，金属块A受到的液体压强变大C. 工作1min电流做功45JD. 若在电路中M点接入电铃，则电铃响说明水位到达警戒线【答案】D【解析】【解答】A.液面上升到与金属块B接触，电磁铁、U1、金属块A、金属块B构成了闭合回路，电磁铁工作，说明盐水可以允许电流通过，盐水是导体，A不符合题意；B.盐水密度不变，由公式p=ρgh知，当液面上升，盐水深度增加时，金属块A受到的液体压强变大，B不符合题意；C、工作1min电流做功W=UIt=2.5V×0.3A×60s=45J,C不符合题意；D、由图知，如果将电铃接在M点，电铃与两只灯泡都是串联，所以无论水位是否达到警戒线，电铃能发生，D错误，符合题意.故答案为：D【分析】在液体密度一定时，液体压强随深度的增加而增大；利用公式W=UIt得到电流做的功；串联电路用电器工作过程中互相影响，并联电路用电器工作过程中互不影响.5．如图所示的四个装置，关于它们的说法正确的是（）A. 图a可用来演示电流的磁效应B. 图b可用来演示电磁感应现象C. 图c可用来演示磁场对电流的作用D. 图d可用来演示电磁铁的磁性强弱与电流大小的关系【答案】 C【解析】【解答】A、该图中没有电源，即电磁感应现象，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，是发电机的工作原理，A不符合题意；B、该图为奥斯特实验，说明通电导线周围存在着磁场，可用来演示电流的磁效应，B不符合题意；C、该图中有电源，即闭合开关后，磁场中的金属棒就会在磁场中运动，即说明通电直导线在磁场中受到力，C符合题意；D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关，D不符合题意；故答案为：C。

九年级物理下册电与磁单元练习（Word版含答案）一、三物理电与磁易错压轴题（难）1．某学校课外科技兴趣小组在物理老师的指导下设计了一个实验装置如图所示，用来探究“影响电磁铁磁性强弱的因素”，它是由电源、滑动变阻器、开关、带铁芯的螺线管（线圈电阻忽略不计）和自制的针式刻度板组成，通过观察指针偏转角度的大小，来判断电磁铁磁性的强弱．用竹片削制的指针下方加装固定一物体E，导线a与接线柱2相连．制定计划与设计实验（1）为了使指针在受磁场力的作用在能绕O点转动，需在E处加装___________（选填“铜块”、“铝块”或“铁块”），加装物体后，为了确保指针能正确指示且具有一定的灵敏度，老师在O点转轴处涂抹润滑油，目的是___________，使指针转动更灵活．（2）按图所示连接好电路，闭合开关．调节变阻器滑片P到某一位置，记下此时指针偏转的角度，保持滑片P位置不变，导线a改为与接线柱1相连，可以探究电磁铁磁性强弱与___________的关系；保持接线方式不变，移动变阻器滑片P，可以探究电磁铁磁性强弱与___________的关系；进行实验与收集证据（3）保持滑片P位置不变，导线a改为与接线柱1相连时，闭合开关后，指针偏转的角度将会___________；当滑动变阻器的滑片P向左滑动时，指针偏转的角度将会___________（选填“增大”、“不变”或“减小”）；评估交流（4）细心观察的小锋同学发现在实验过程中该自制装置的指针均向右偏转，只是偏转角度不同，该同学向老师提出能否让指针向左偏转，老师马上将一块小磁铁换装在如图的E 处，且让磁铁的右端为___________极，闭合开关后，同学们发现指针果然向左偏转．（6）你认为该装置中指针的偏转角度大小可能还与___________有关（写出一个即可）．【答案】铁块减小摩擦线圈匝数电流大小增大减小 N 铁芯大小；通电螺线管（或电磁铁）与指针间的距离；指针质量（或重）．【解析】（1）磁铁可以吸引铁块，不吸引铜、铝物质，故需要加装铁块；在O点转轴处涂抹润滑油可以使接触面变光滑，减小了摩擦；（2）①保持滑片P位置不变，也就是电流不变，导线a改为与接线柱1相连，增加了线圈匝数，因此可以探究电磁铁磁性强弱与线圈匝数的关系；②保持接线方式不变，也就是线圈匝数不变，移动变阻器滑片P，可以改变电流，因此可以探究电磁铁磁性强弱与电流大小的关系；（3）①保持滑片P位置不变，即电流不变，导线a改为与接线柱1相连时，线圈匝数增多闭合开关后，电磁铁磁性增强，指针偏转的角度将会增大；②当滑动变阻器的滑片P向左滑动时，接入电路电阻增大，电流减小，磁性减弱，所以指针偏转的角度将会减小；（4）由图中通电线圈电流流入方向，利用右手螺旋定则可以判断出通电线圈左端为N极，右端为S极，在E出放小磁铁让磁铁的右端为N极、左端为S极时，通电线圈右端S极与小磁铁左端为S极就会相互排斥，指针就会向左偏转；（5）该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响，所以可以改变铁芯的大小来改变磁性，也可以改变竹片削制的指针质量，这样摆动起来更轻松．2．如图，在“磁场对通电直导线的作用”实验中，小明把一根轻质的铝棒AB用细线悬挂后置于蹄形磁体的磁场中（1）接通电源，铝棒AB向左运动，说明磁场对电流有的_____作用，_____（选填“电动机“或“发电机”）利用这一原理工作的．（2）若只将磁体的两极对调，接通电源，观察到铝棒AB向_____（选填“左”成“右”）运动，说明力的方向与_____方向有关．（3）小明猜想磁场对通电直导线作用力的大小可能与导线中电流大小有关，请在图中器材的基础上，添加一只器材，设计一个简单实验，探究这一猜想．添加器材：_____简要做法：_____【答案】力电动机右磁场滑动变阻器将滑动变阻器串联在电路中，改变滑片的位置，观察铝棒摆动的幅度【解析】（1）把一根轻质的铝棒作为直导线放在蹄形磁体的磁场里，接通电源，看到直导线向左运动，说明磁场对通电导线有力的作用；电动机就是利用该原理制成的；（2）只将磁体的两极对调，接通电源，导体的运动方向会改变，所以观察到直导线向右运动；说明力的方向与磁场的方向有关；（3）探究磁场中通电导线作用力大小与导线中电流的大小是否有关，可以在其他条件不变的情况下，添加一滑动变阻器来改变电路中的电流．其做法如下：在图所示的电路中串联一个滑动变阻器，移动变阻器的滑片，改变导线中电流的大小，观察通电导线摆动的幅度；以此判断磁场对通电导线作用力大小与导线中电流的大小是否有关．3．如图是小明“探究导体在磁场中运动时产生感应电流的条件”的实验装置。

九年级物理下册电与磁单元综合测试（Word版含答案）一、三物理电与磁易错压轴题（难）1．如图所示电路，是某学校楼道自动控制照明系统，R3是一光敏电阻，其阻值随“光照度E“的增大而减小，且成反比，其具体关系如下表所示（光照度E的单位是：勒克斯，符号Lx：光越强，光照度越大），光照度E/L x0.51 1.52 2.53光敏电用R3阻值/Ω603020151210（1）根据表格中数据写出光敏电阻的阻值R3与光照度E的函数关系式_________________;（2）当线圈中电流减小至10mA时，电磁继电器衔铁被弹簧拉起，启动照明系统，利用该装置可以实现当光照度低至某一设定值E0 Lx时，照明系统内照明灯自动工作。

若已知控制电路电源电压U v，电磁继电器线圈电阻为R1Ω.滑动变阻器最大阻值为R2Ω。

闭合开关，把滑片移到b端，则可得到照明系统启动时的光照度E0=______________。

【答案】330LxΩRE⋅=1230100U R R--【解析】【详解】(1)[1]由表格数据可知，光照度与光敏电阻R3阻值的乘积相等，E×R3=0.5lx×60Ω=30lx•Ω即：330LxΩRE⋅=；(2)[2]闭合开关S，将滑片P移至b端，变阻器接入电路中的电阻最大，由题可知，当线圈中电流减小至I0=10mA=0.01A时，电磁继电器衔铁被弹簧拉起，启动照明系统，所以，电路中的总电阻：=100Ω0.01AU UR UI==总；因串联电路中总电阻等于各分电阻之和，所以，R3的阻值：R3=R 总-R 1-R 2=100U -R 1-R 2，根据第一步的结果可知：03123030=100E R U R R =-- 。

2．李明用天然磁石仿制图甲所示的勺状的指南针﹣﹣司南．（1）他用的材料是图乙所示的天然磁石，该磁石的D 端为________ （选填“北极”或“南极”）．（2）他用该磁石的D 端磨成勺柄，打磨成勺状指南针（即“司南”），再用细线将其悬挂，如图丙所示，司南静止时，勺柄指向地球的________（3）将该司南悬挂在电磁铁正上方，闭合开关S ，司南静止时的指向如图丁所示，则电磁铁左端是_____ （选填“北极”或“南极”）极，则电源M 端是________ （选填“正极”或“负极”）．（4）为增强司南的磁性，可用图丁所示装置，通过________（ 填字母序号 ），来增强电磁铁对司南磁化的效果．A ．改变电源的正负极B ．让司南垂直放置在AB 中点的正上方C ．增加电源的电压．【答案】南极 南极 北极 负极 C【解析】【分析】【详解】（1）人们规定磁场的方向由北极出发到南极，由图可知，在磁体外部磁感线由B 端到D 端，因此，磁石的D 端为该磁体S 极，即南极；（2）地磁的北极在地理的南极附近，由于异名磁极相互吸引，因此，司南静止时，勺柄指向地球的南极；（3）因为异名磁极相互吸引，所以通电螺线管的左端是N 极；再用安培定则，右手大母指向左握住螺线管，可判断通电螺线管中的电流方向为：右端电流向上，左端向下；再根据电流方向是从电源正极出发通过用电器回到负极，所以电源左端，即M 端为电源的负极；（4）为了增强司南的磁化效果，可以增加电源电压，使线圈中电流增大，则线圈磁性增强，磁化效果更好．故选C ．【点睛】牢记磁场方向的规定，即磁体周围的磁感线，都是从磁体的N极出发，回到S极；磁极间的作用规律是：同名磁极相互排斥，异名磁极相互吸引，再结合安培定则判断电源的正负极3．某次旅游，密闭大巴内坐满了游客，司机忘了打开换气设备，时间一久，车内二氧化碳浓度上升，令人头晕脑胀．为此，小明设计了车载自动换气设备（一）小明找来二氧化碳气敏电阻R x，其电阻值与空气中二氧化碳浓度关系如表格所示，其中二氧化碳浓度为0时，R x阻值模糊不清，他对该电阻阻值进行测量氧气浓度/%0510********R x/Ω28221713108小明把空气通过氢氧化钠溶液，得到二氧化碳浓度为0的空气，并收集于集气瓶中，再将R x置于其中（1）图甲电源电压恒为6V，请以笔画导线完成电路图剩余部分的连接．要求，滑片P向B 端移动时，电压表、电流表的示数都变大．（___）（2）开关S闭合前，滑片P应移至_____（选填“A”或“B”）端．（3）闭合开关S，发现电流表无示数，电压表有示数．电路某一故障可能为_____．A、S断路B、R'断路C、R x短路D、R x断路（4）排除故障后，移动滑片P，电压表、电流表示数如图乙所示，二氧化碳为0时，R x的阻值为_____Ω（5）请在丙图中画出R x阻值与空气中二氧化碳浓度的关系图象．（___）（二）小明利用电磁继电器设计车载自动换气设备，如图丁所示，控制电路，恒为6V的蓄电池，开关S，定值电阻R0，二氧化碳气敏电阻R x，电磁继电器的线圈电阻不计，线圈电流大0.1A时衔铁被吸下，线圈电流小于0.1A衔铁被弹回，受控电路包括，恒为24V的蓄电池，额定电压均为24V的绿灯、红灯、换气扇．（6）请以笔画线完成电路连接，要求：闭合开关S，周围空气中二氧化碳浓度小于8%时，绿灯亮；大于8%时，红灯亮且换气扇正常工作．（___）（7）定值电阻R0的阻值应为_____Ω．【答案】A D3535【解析】【分析】（1）由图乙确定两表的量程，根据要求滑片P向B端移动时，电压表、电流表的示数变大确定变阻器的连接与电压表的连接；（2）为保护电路，开关S闭合前，滑片P应移至阻值最大处；（3）若电流表示数为0，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的电阻断路了；（4）分别图中电压表大量程和电流表小量程读数，根据欧姆定律求电阻；（5）根据描点作图；（6）将控制电路串联起来；根据电流大于0.1A，电磁铁将衔铁吸下，红灯亮且换气扇正常工作，同时绿灯断开不亮；当电流小于0.1A，绿灯亮：故红灯亮与换气扇并联，根据衔铁吸下时与下触点接触，电流小于0.1A时与上触点接触，按要求连接工作电路；（7）由图2可知，当周围空气中二氧化碳浓度为8%时，气敏电阻大小为R′X＝25欧姆，根据欧姆定律和电阻的串联求出定值电阻的大小．【详解】（1）用伏安法测电阻大小，电流表要串联在电路中，由图乙可知，电压表选用大量程，电流表选用小量程，因要求滑片P向B端移动时，电流表的示数变大，则电路中的电阻变小，即滑动变阻器连入电路中的电阻变小，故滑片以右电阻丝连入电路中，根据欧姆定律的变形公式U＝IR，待测电阻的电压变大，由串联电路的电压规律，电压表示数变小，故电压表并联在待测电阻的两端，如下图1所示：（2）开关S闭合前，滑片P应移至阴性阻值最大处，即A端；（3）闭合开关S，发现电流表无示数，电压表有示数．电路某一故障可能为R x断路，选D；（4）图中电压表选用大量程，分度值为0.5V，示数为为3.5V；电流表选用小量程，分度值为0.02A，示数为0.1A，由欧姆定律，待测电阻：R X＝3.5=350.1U VI A=Ω；（5）由表中数据，在坐标系中确定对应的点，用平滑的曲线连接起来，如下图2所示所示：（6）闭合开关S，因周围空气中二氧化碳浓度越大，气敏电阻越小，当大于8%时，电阻小于某一值，电流大于0.1A，电磁铁将衔铁吸下，红灯亮且换气扇正常工作，同时绿灯断开不亮；当周围空气中二氧化碳浓度小于8%时，电阻大于某一值，电流小于0.1A，绿灯亮；将控制电路与电源串联起来；电流小于0.1A时，上触点与衔铁接触，绿灯与电源连接，绿灯亮；电流流大于电0.1A时，磁铁将衔铁吸下，下触点与衔铁接触，上触点与衔铁分离，红灯与换气扇并联，红灯亮且换气扇正常工作，绿灯断路；电路连接如下所示：（7）由图2可知，当周围空气中二氧化碳浓度为8%时，气敏电阻大小为R′X＝25欧姆，电路中电流I＝0.1A，根据欧姆定律和电阻的串联规律，R0＝UI﹣R′X＝60.1VA﹣25Ω＝35Ω；【点睛】本题考查测电阻的电路连接、注意事项、故障分析、电表读数、电阻计算，同时也考查了电磁继电器的运用及电路的连接，并汲及运用图象解决问题的思想，综合性强，难度较大．4．如图所示为某学习小组同学设计的研究电磁铁的实验电路图．(1)当闭合开关S时，小磁针将向________(选填“顺时针”或“逆时针”)方向转动．(2)要改变电磁铁线圈中的电流大小，可通过________________________来实现；要判断电磁铁磁性强弱，可观察__________________来确定．(3)下表是该组同学所做实验的记录：①比较实验1、2、3(或4、5、6)，可得出的结论是电磁铁的匝数一定时，通过电磁铁线圈中的电流________，磁性越强；②比较实验1和4(或“2和5”或“3和6”)，可得出的结论是电磁铁线圈中的电流一定时，线圈匝数越多，磁性________．(4)在与同学们交流讨论时，另一组的一个同学提出了一个问题：“当线圈中的电流和匝数一定时，电磁铁的磁性强弱会不会还与线圈内的铁芯大小有关？”①你对此的猜想：____________________________；②现有两根大小不同的铁芯，利用本题电路说出验证你猜想的方法：___________．【答案】顺时针调节滑动变阻器吸引铁钉的个数越大越强当线圈中的电流和匝数一定时，电磁铁的磁性强弱与线圈内的铁芯大小有关分别把两个相同的线圈串联接入电路中，插入不同大小的铁芯，观察吸引铁钉的个数，进行比较【解析】(1)开关闭合后，由安培定则可知螺线管上方为N极，故小磁针S极会向下转动，N极向上转动，小磁针顺时针转动；(2)实验时，移动滑动变阻器的滑片，改变连入电路中的电阻，从而改变电路中的电流大小；电磁铁磁性越强，吸引大头针的数目越多，要判断电磁铁磁性强弱，可观察吸引大头针的多少；(3)①比较实验中的1、2、3(或4、5、6)可以看出，在线圈的匝数相同时，当电流增加时，吸引铁钉的个数也增加，说明在线圈的匝数一定时，通过电磁铁的电流越大，电磁铁的磁性越强；②比较实验中的1和4(或2和5或3和6)可以得出通过电磁铁的电流相同时，线圈匝数50匝的吸引5枚铁钉，线圈匝数为100匝的吸引铁钉7枚，说明在通过电磁铁的电流相同时，线圈的匝数越多，电磁铁的磁性越强．(4)①电磁铁的磁性强弱可能跟铁芯大小有关．探究电磁铁磁性强弱跟铁芯大小关系时，控制电流和线圈匝数不变，改变铁芯大小．②验证方案：保证两次电路中的线圈匝数和电流相同，让两次插入的铁芯的大小不一样，看吸引的铁钉数目的多少，如果两次吸引的数目不一样，则说明磁性的强弱与铁芯的大小有关．故答案为(1)顺时针;(2)调节滑动变阻器，吸引大头针的多少;(3)①越大;②越强;(4)①当线圈中的电流和匝数一定时，电磁铁的磁性强弱可能与线圈内的铁芯大小有关；②分别把两个相同的线圈串联接入电路中，插入不同大小的铁芯，观察吸引铁钉的个数，进行比较．5．如图是“探究导体在磁场中运动时产生感应电流的条件”的实验装置．（1）闭合开关后，当导体ab向左或向右运动时，电流表指针偏转，当导体ab向上或向下运动时，电流表指针不偏转，说明闭合电路中的部分导体在磁场中做运动时导体中会产生感应电流．（2）在此实验过程中，是能转化为能．（3）实验中发现，当导体ab向左运动时，电流表指针向右偏转，当导体ab向右运动时，电流表指针向左偏转，说明．（4）小明猜想“感应电流大小可能与导体运动速度大小有关”，他验证猜想的过程是：让导体在第一次实验中运动较慢，在第二次实验中运动，观察两次实验中的，然后进行分析与判断．【答案】（1）切割磁感线；（2）机械；电；（3）感应电流的方向跟导体运动方向有关；（4）较快；电流表的指针偏转情况．【解析】试题分析：（1）导体ab向上或向下运动时，没有切割磁感线，所以电流表不偏转，而左右运动时，切割磁感线，所以电流表偏转，则产生感应电流的条件是闭合电路中的部分导体在磁场中做切割磁感线的运动时导体中会产生感应电流；（2）在实验过程中，机械能转化成电能；（3）导体切割磁感线的方向不同，电流表指针的偏转方向不同，这说明感应电流方向与导体运动方向有关；（4）若探究感应电流的大小与导体运动速度的关系，要使导体一次运动较慢，一次运动较快，观察电流表指针偏转的角度是否相同．【考点定位】电磁感应6．如图所示，是某学习小组同学设计的研究“电磁铁磁性强弱”的实验电路图。

最新电与磁单元练习题(含答案)（word）一、电与磁选择题1．下列作图中，错误的是（）A. 凹透镜对光的作用B. 平面镜成像 C. 动力F1的力臂 D. 通电螺线管的磁场【答案】 C【解析】【解答】解：A、平行于主光轴的入射光线经凹透镜后，折射光线的反向延长线经过焦点，故A正确；B、此图描述了平面镜成像的规律，物像对称，故B正确；C、力臂应该是支点到力作用线的垂线段，如图，故C错误；D、通电螺线管的外部磁场，磁感线从N极到S极，D正确．故选C．【分析】A、平行于主光轴的入射光线经凹透镜后，折射光线的反向延长线经过焦点．B、根据平面镜成像的特点（物像对称）判断．C、根据力臂的画法进行分析，力臂是支点到力作用线的垂线段．D、根据右手螺旋定则先判断出螺线管的N、S极．2．下列四幅图中，解释不合理的是（）A. 甲图，说明电流的周围存在磁场B. 乙图，闭合开关后，小磁针N极将顺时针偏转C. 丙图，发电机应用了磁场对电流的作用D. 丁图，说明电流相同时，线圈匝数越多，电磁铁磁性越强【答案】C【解析】【解答】解：A、该实验是奥斯特实验：当导线中通过电流时，小磁针发生偏转，实验现象表明电流周围存在磁场，即电生磁，这个现象叫做电流的磁效应，选项A正确；B、闭合开关，通电螺线管中的电流方向由右侧流入，根据安培定则可知，螺线管的右端是N极，左端为S极，则小磁针N极将顺时针偏转，选项B正确；C、线圈在磁场中转动切割磁感线，从而产生感应电流，知识发电机的原理，选项C错误；D、由图可知，两个电磁铁是串联的，则通过两个电磁铁的电流相同．在电流相同的情况下，匝数多的电磁铁吸引的大头针数目多，表明线圈匝数越多，磁性越强，选项D正确．故选：C．【分析】甲图：小磁针会发生偏转是受到了磁场的作用，而磁场是由电流产生的；乙图：根据右手螺旋定则先判断出通电螺线管的N极，然后根据磁感线方向判断出小磁针N极的指向；丙图：发电机应用了电磁感应原理；丁图：电磁铁的磁性强弱与线圈匝数多少有关：当电流相同时，线圈的匝数越多，电磁铁磁性越强．3．如图所示，闭合开关S，弹簧测力计的示数增大．下列分析正确的是A. c端是S极，a是电源的正极B. c端是N极，a是电源的负极C. 若滑动变阻器的滑片向右滑动，弹簧测力计示数增大D. 若将电源正负极接线的位置对调，弹簧测力计示数增大【答案】B【解析】【解答】解：A、闭合开关S，弹簧测力计的示数增大，由于此题下端为S极，并且弹簧测力计的示数变大，因为异名磁极相互吸引，同名磁极相互排斥，所以电磁铁的上端为N极．故A错误；B、由上述可知因为电磁铁的上端为N极，下端为S极，由安培定则可知，电流从电磁铁的上端流入，故电源b端为正极，a端为负极．故B正确；C、若滑动变阻器的滑片向右滑动，滑动变阻器的电阻增大，电路中的电流变小，电磁铁的磁性变小，对上方的磁体的吸引力变小，所以弹簧测力计示数变小，故C错误；D、若将电源正负极接线的位置对调，电磁铁的磁性强弱不变，极性相反，则c端变为S极，与磁体相互排斥，故弹簧测力计的示数变小．故D错误．故选B【分析】首先要明确电磁铁磁性强弱的影响因素：有无铁芯、电流大小、线圈匝数的多少．①首先由弹簧测力计示数变化确定电磁铁磁性强弱的变化，进而确定电流变化，判断出滑动变阻器的滑片移动，电路中电阻的变化，知道磁体的下端为S极和弹簧测力计的示数增大，根据磁体间的相互作用规律，从而可以判断出电磁铁的磁极极性．②知道电磁铁的磁极极性，可利用安培定则判断出电磁铁中电流的方向，从而可以确定电源的正负极．③根据滑动变阻器滑片的移动引起电流的变化，再判断出电磁铁磁性强弱的变化，可从而以确定弹簧测力计示数的变化．④磁感线方向不影响电磁铁磁性强弱的变化，但是电磁铁的极性相反，利用磁极之间作用规律，从而确定弹簧测力计示数的变化4．关于如图所示的电和磁知识，下列描述错误的是（）A. 电动机是利用通电导体在磁场中受到力的作用来工作的B. 有金属外壳的家用电器外壳不接地会有安全患C. 梳头后的塑料梳子能吸引小纸屑是因为梳子具有磁性D. 磁悬浮列车是利用电流的磁效应来工作的【答案】 C【解析】【解答】解：A、电动机是利用通电导体在磁场中受到力的作用来工作的，故A 正确；B、有金属外壳的家用电器使用的三孔插座，避免金属外壳带电接触后发生触电事故，故B 正确；C、塑料梳子和头发摩擦，塑料梳子因摩擦而带电，吸引碎纸屑；属于摩擦起电现象；故C错误；D、磁悬浮列车是利用电流的磁效应来工作的，故D正确．故选C．【分析】（1）明确通电导线在磁场中受力的作用后，可以使导线在磁场中产生运动；（2）有金属外壳的家用电器使用的插座；（3）两种不同物质组成的物体相互摩擦后，物体能吸引轻小物体的现象是摩擦起电；（4）磁悬浮列车是利用电流的磁效应来工作．5．如图所示的四个实验,反映电动机基本原理的是（）A. B.C. D.【答案】 D【解析】【解答】电动机的工作原理是电流在磁场中受力的作用而运动，D图有电源，有磁场，导体在磁场中受力运动，D符合题意。

电与磁单元练习（Word版含答案）一、三物理电与磁易错压轴题（难）1．某同学猜想电磁铁磁性强弱与电流大小和线圈匝数有关。

在探究“电磁铁磁性强弱与电流大小是否有关”时，使用的器材有：学生电源、电磁铁、电流表、滑动变阻器、开关、软铁块P、铁架台、电子秤、导线若干。

某同学用绝缘细线将电磁铁M悬挂在铁架台上，并保持它与软铁块P的距离不变：(1)实验时，他_______开关S，组装实验电路如图所示，请将滑动变阻器连入电路中，要求：滑片向左滑动时电路中电流变大；(2)本实验中根据______________比较电磁铁磁性强弱；(3)请设计出记录实验数据的表格，表中要有必要的信息。

（_________）【答案】断开，电子秤的示数实验次数电流I/A电子秤的示数/g123……【解析】【分析】【详解】(1)[1]在连接电路时，开关S应处于断开状态。

由题意知，电路中变阻器调节电路的电流，所以各元件串联；而滑片向左滑动时电路中电流变大，即滑片向左滑动时，变阻器接入电路的电阻变小，所以变阻器下边的接线柱应接左边的；电路所用电源为学生电源，则电流表应用大量程0~3A，故电路连接如下：(2)[2]实验根据电子秤的示数来比较电磁铁磁性强弱。

因为当开关闭合时，电路中有电流通过，电磁铁有磁性，对放在电子秤上的软铁块P有吸引力。

当电流越大时，电磁铁的磁性就越强，对软铁块的吸引力就越大，那么软铁块对电子秤的作用力就越小，则电子秤的示数就越小。

(3)[3]实验探究的是“电磁铁磁性强弱与电流大小的关系”，所以在实验时需记录电流的大小，而磁性的强弱是通过电子秤的示数来反映的，所以还需要记录电子秤的示数。

故实验表格如下：实验次数电流I/A电子秤的示数/g123……2．小谦在探究“磁体间相互作用规律”时发现：磁体间的距离不同，作用力大小也不同。

他想：磁体间作用力的大小与磁极间的距离有什么关系呢？(1)小谦用如图所示的实验进行探究。

由于磁体间作用力的大小不便测量，他通过观察细线与竖直方向的夹角 的变化，来判断磁体间力的变化，用到的科学方法是________法。

电与磁》单元测试题（含答案）经典一、电与磁选择题1．关于电磁现象，下列说法正确的是（）A.通电导线周围一定存在磁场B.磁场是由疏密不同的磁感线组成的C.改变电流大小，可以改变电动机转动的方向D.任何导体在磁场中运动时，都能产生感应电流【答案】A【解析】【解答】解：A、据奥斯特实验可知，通电导线周围一定存在磁场，故A正确；B、磁场是看不到的物质，而磁感线是为描述磁场分布而引入的，磁感线实际上是不存在的，故B错误；C、改变电流的方向可以改变线圈受力的方向，即可以改变电动机转动的方向；而改变电流大小，并不能改变电动机转动的方向，故C错误；D、导体在磁场中如果沿磁场方向运动是不会产生感应电流的，且选项没说明电路是否闭合，故D错误．故选A．【分析】（1）奥斯特实验说明了通电导线周围存在着磁场；（2）磁体周围存在磁场，为了描述磁场的分布物理学上引入了磁感线，实际上磁感线是不存在的；（3）改变电流的方向可以改变线圈受力的方向；（4）产生感应电流的条件：闭合回路中的导体切割磁感线．2．下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是（）A.条形磁铁B.地磁场C.通电直导线D.通电螺线管【答案】C【解析】【解答】解：条形磁铁的中间没有磁性，但在两端磁性最强；地磁场和通电螺线管的磁场特点与条形磁铁磁体的磁场相似；通电直导线磁场的分布就是以通电直导线为圆心的一个个同心圆，越靠近通电直导线，磁性越强，磁场分布就越密．所以通电直导线磁场分布与其他三种磁体的磁场分布不同．故选C．【分析】根据条形磁铁的磁场特点、地磁场的磁场特点、通电直导线的磁场特点和通电螺线管的磁场特点进行比较，得出答案．3．对于图中所示的四幅图，以下说法正确的是（）A.甲图中通电导线周围存在着磁场，如果将小磁针移走，该磁场将消失B.乙图中闭合开关，通电螺线管右端为N极C.丙图中闭合开关，保持电流方向不变，对调磁体的N、S极，导体的运动方向不变D.丁图中绝缘体接触验电器金属球后验电器的金属箔张开一定角度，说明该棒带正电【答案】B【解析】【解答】解：A、通电导线周围存在磁场，将小磁针移走，磁场仍存在，故A错误；B、根据图中电源的正极在右侧，可知螺线管中电流方向是由右侧进入左侧流出，故利用安培定则可知通电螺线管的右端为N极，故B正确；C、通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向有关，电流方向不变，对调磁体的N、S极即改变了磁场方向，导体棒摆动方向将改变，故C错误；D、丁图中绝缘棒接触验电器后，验电器的金属箔张开一定角度，是因为箔片带上了同种电荷，可能是正电，也可能是负电，故D错误.故选B.【分析】（1）通电导线的周围存在磁场，但磁场看不见、摸不着，可以通过小磁针的偏转说明磁场的存在；（2）安培定则：用右手握螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极；（3）通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向有关，当其中一个方向变化时，受力方向变化，但当两个方向同时变化时，受力方向不变；（4）验电器是利用了同种电荷相互排斥的原理制成的.4.如图中的a表示垂直于纸面的一根导线，它是闭合回路的一部分.它在下图所示各磁场中水平运动时，哪种情况不会产生感应电流（）A. B. D.【答案】B【解析】【解答】解：磁极间的磁感线是从N极指向S极，由图可知，ACD中的导体运动时都会切割磁感线，所以会产生感应电流；只有B没有切割磁感线，所以不会产生感应电流；故选B．【分析】能否产生感应电流，就要看图示的情景能否满足①闭合电路；②导体切割磁感线运动这两个条件．5．如图是关于电磁现象的四个实验，下列说法正确的是（）触接S甲丙TA、图甲是研究发电机工作原理的实验装置B.图乙实验说明通电导体周围存在磁场C.图丙是探究磁铁磁性强弱的实验装置D.图丁是探究电磁感应现象的实验装置【答案】D【解析】【解答】解：A、图中有电池，是电动机原理图，故A错误；B、图中有学生电源，这是磁场对电流的作用实验，结论是通电导体在磁场中受力，故B错误；C、是奥斯特实验，说明通电导线周围存在磁场，故C错误；D、图中没有电池，是电磁感应现象实验，故D正确.故选：D.【分析】根据对电与磁几个重要实验装置图的认识来判断：（1）发电机原理图描述了线圈给外界的用电器供电；电动机原理图描述了电源给线圈供电；（2）电磁感应现象装置图没有电池；磁场对电流的作用装置图有电池.6.信用卡刷卡时其磁条经过刷卡机的缝隙线圈出会产生感应电流。
