冷轧薄钢板、钢带的硬度检测

低合金钢冷轧薄板的硬度测试及分析钢材是一种常见的金属材料，广泛应用于建筑、制造业和汽车工业等领域。

在这些应用中，钢材的硬度是一个重要的性能指标，它直接影响材料的强度、耐磨性和耐久性。

本文将重点讨论低合金钢冷轧薄板的硬度测试和分析。

1. 硬度测试方法硬度是材料抵抗外力或压力导致的形变的能力。

在钢材中，硬度通常使用洛氏硬度和布氏硬度进行测试。

（1）洛氏硬度测试洛氏硬度测试常用于低合金钢冷轧薄板的硬度测量。

在测试过程中，硬度试件被钻砂轮磨削，然后被一个小锥形物（硬度计）压入试件表面，根据压痕的尺寸来确定硬度值。

洛氏硬度的单位是HRC（洛氏硬度计）。

（2）布氏硬度测试布氏硬度测试也常用于低合金钢冷轧薄板的硬度测量。

在测试过程中，一个钢球或钻石圆锥形物被压入试件表面，根据压痕的尺寸来确定硬度值。

布氏硬度的单位是HBS（表面硬度计）。

2. 硬度测试结果分析低合金钢冷轧薄板的硬度测试结果可以提供关于材料性能和加工过程的重要信息。

以下是一些常见的硬度测试结果分析方法：（1）对比分析通过与标准硬度值进行对比，我们可以判断冷轧薄板的硬度是否符合要求。

如果硬度值较低，可能是由于材料成分或加工参数的问题；而如果硬度值较高，则可能是由于材料的奥氏体相含量过高或亚结构的变化等因素引起。

（2）显微组织分析通过显微组织观察，可以进一步了解硬度测试结果的原因。

例如，如果观察到晶粒尺寸小、组织均匀的情况，通常说明材料具有较高的硬度值。

相反，晶粒尺寸大、组织不均匀的情况通常会导致较低的硬度值。

（3）化学成分分析低合金钢冷轧薄板的化学成分对硬度值也有一定的影响。

通过化学成分分析，可以了解材料中各元素的含量，从而与硬度测试结果进行对比分析。

如果某些元素的含量异常，可能会导致硬度值的偏高或偏低。

3. 提高低合金钢冷轧薄板硬度的方法（1）调整化学成分：通过改变低合金钢的成分配比，可以调整材料的硬度。

例如，增加碳含量可以提高钢材的硬度，但过高的碳含量可能会降低材料的韧性。

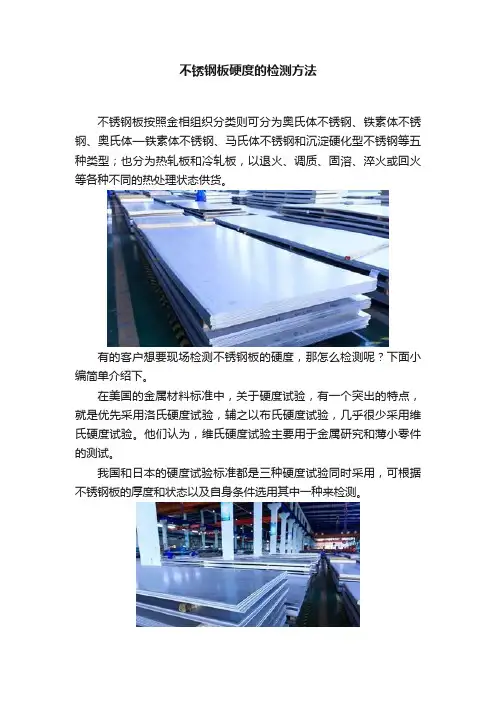

不锈钢板硬度的检测方法
不锈钢板按照金相组织分类则可分为奥氏体不锈钢、铁素体不锈钢、奥氏体—铁素体不锈钢、马氏体不锈钢和沉淀硬化型不锈钢等五种类型；也分为热轧板和冷轧板，以退火、调质、固溶、淬火或回火等各种不同的热处理状态供货。

有的客户想要现场检测不锈钢板的硬度，那怎么检测呢？下面小编简单介绍下。

在美国的金属材料标准中，关于硬度试验，有一个突出的特点，就是优先采用洛氏硬度试验，辅之以布氏硬度试验，几乎很少采用维氏硬度试验。

他们认为，维氏硬度试验主要用于金属研究和薄小零件的测试。

我国和日本的硬度试验标准都是三种硬度试验同时采用，可根据不锈钢板的厚度和状态以及自身条件选用其中一种来检测。

不锈钢板的硬度检测方法如下：
厚度大于1.2mm的不锈钢板，采用洛氏硬度计测试HRB、HRC 硬度。

厚度在0.2～1.2mm 的不锈钢板，采用表面洛氏硬度计测试HRT 或HRN硬度。

厚度小于0..2mm的不锈钢板，采用表面洛氏硬度计配合金刚石点砧座测试HR30Tm硬度。

不锈钢薄片的hv硬度检测方法（最新版4篇）目录（篇1）一、介绍本文介绍了不锈钢薄片hv硬度的检测方法。

二、方法本文介绍了三种检测方法：维氏硬度计、显微硬度计和超声硬度计。

1.维氏硬度计：使用显微镜观察压痕，测量压痕对角线，通过计算得出硬度值。

2.显微硬度计：通过显微镜观察压痕，测量压痕的面积，通过计算得出硬度值。

3.超声硬度计：通过超声波检测压痕，测量压痕的深度，通过计算得出硬度值。

三、结论本文介绍了不锈钢薄片hv硬度的检测方法，包括三种检测方法的特点和应用范围。

正文（篇1）不锈钢薄片的hv硬度检测方法对于保证其质量和性能至关重要。

因此，选择合适的检测方法对于保证不锈钢薄片的质量和性能至关重要。

本文介绍了三种常用的检测方法：维氏硬度计、显微硬度计和超声硬度计。

1.维氏硬度计：使用显微镜观察压痕，测量压痕对角线，通过计算得出硬度值。

维氏硬度计是一种常用的检测方法，其优点在于精度高、操作简单、适用于各种材料。

但是，维氏硬度计也存在一些缺点，比如对于小尺寸的压痕测量难度较大。

2.显微硬度计：通过显微镜观察压痕，测量压痕的面积，通过计算得出硬度值。

显微硬度计是一种精度较高的检测方法，其优点在于可以测量小尺寸的压痕，适用于测量材料的显微硬度。

但是，显微硬度计也存在一些缺点，比如操作复杂、需要较高的技术水平等。

3.超声硬度计：通过超声波检测压痕，测量压痕的深度，通过计算得出硬度值。

超声硬度计是一种快速、简便的检测方法，其优点在于可以快速地测量材料的硬度。

目录（篇2）一、介绍本文介绍了不锈钢薄片的 hv 硬度检测方法。

二、硬度检测方法本文详细阐述了如何进行不锈钢薄片的 hv 硬度检测。

三、结论本文总结了不锈钢薄片的 hv 硬度检测方法的重要性。

正文（篇2）一、概述不锈钢薄片是一种常见的材料，广泛应用于工业和日常生活中。

为了确保其质量和可靠性，需要进行严格的硬度检测。

本文将介绍一种常用的hv 硬度检测方法。

二、hv硬度检测方法1.准备样品：首先，需要准备一片不锈钢薄片样品，其厚度通常在0.1-0.2mm 之间。

钢材硬度测定的试验方法钢材硬度表示材料抵抗硬物体压入其表面的能力。

它是金属材料的重要性能指标之一。

一般硬度越高，耐磨性越好。

常用的钢材硬度测定的试验方法有布氏硬度、洛氏硬度和维氏硬度三种；⑴布氏硬度（HB）以一定的载荷（一般3000kg）把一定大小（直径一般为10mm）的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值（HB），单位为公斤力/mm2 (N/mm2)。

二、布氏硬度的测试步骤布氏硬度计使用的步骤如下：⒈根据试件材料选择合适的压头和载荷。

⒉加预载。

⒊加主载并保持一定的时间。

⒋卸载。

⒌将试样取下，用带刻度的低倍放大镜测压痕直径d。

⒍查《压痕直径与布氏硬度对照表》得到布氏硬度值。

布氏硬度的表示方法是若用Φ10mm钢球，在3000kg载荷下保持10s，测得的布氏硬度值表示为字母HB加上所测得的硬度值，例如HB400。

在其他试验条件下，在HB后面要注明钢球直径、载荷大小及保载时间，例如：HB2.5/187.5/10=200表示用Φ2.5mm的钢球在187.5kg载荷下保持10s测得的布氏硬度为200。

布氏硬度测试中还应注意以下几个问题，即试验压痕直径的范围应为0.25D<d<0.6D，否则测量结果无效；由于压痕周围存在变形硬化现象（可达2~3倍的压痕直径），所以要求相邻两个硬度点的距离≥4d，软材料≥6d，试件厚度不小于压痕深度的10倍，压痕离试件边缘的距离应不小于压痕直径。

三、布氏硬度的特点布氏硬度试验的优点是其硬度代表性全面，因压痕面积较大，能反映较大范围内金属各组成相综合影响的平均性能，而不受个别组成相及微小不均匀度的影响。

因此特别适用于测定灰铸铁、轴承合金和具有粗大晶粒的金属材料；试验数间存在一定换算关系，据稳定，数据重复性强，此外，布氏硬度值和抗拉强度σb见表14-3。

⑵洛氏硬度（HR）当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。

怎样检查出厂钢材的硬度？
以热轧状态或以退火状态供货的优质钢材，其用途为冷切削加工、冷顶锻和冷拔时，需要在出厂前检查布氏硬度，检验数量不少于每批钢材支数的2%，并保证不少于3个。

检验结果应符合相应的技术标准。

钢材的布氏硬度试验是，用一定直径的钢球，以规定负荷压入试验金属表面，经规定时间后卸除负荷，测量试样表面的压痕直径，计算出布氏硬度值。

微信公众号：hcsteel,其计算公式为
式中HB—布氏硬度值；
尸F—一通过钢球加在试样表面上的负荷臂即试验力，N;
D一—钢球直径，mm;
D——压痕直径，mm。

一般情况下，钢材的布氏硬度检验是用10mm直径的钢球，在29. 42kN（3 000公斤）负荷下保持10s。

其他注意事项按GB231一84标准执行。

钢材的弯曲度用直尺测量，这种直尺长1米，镶在同样长度并带有提携把柄的钢块上，中部装有测量弯曲度的圆钢杆（图7—38），圆杆的高度等于允许的弯曲度。

弯曲度的测量方法如下：在可以看出弯曲度的钢材处放上直尺，假若圆杆抵住钢材后，直尺的两端并未与钢材接触（图中实线部分），则弯曲度在标准公差范围以内；假若直尺两端已接触钢材而圆钢杆尚未
接触钢材（图中虚线部分），则说明弯曲度超出了标准允许的数值。

钢材的实际弯曲度以最大的弯曲垂度表示，即直尺与钢材弯曲处之间的最大距离。

低合金钢冷轧薄板材料力学性能测试及分析概述：低合金钢冷轧薄板材料具有重要的工程应用价值，其力学性能的测试和分析对于产品质量的保证和应用领域的拓展至关重要。

本文将对低合金钢冷轧薄板材料的力学性能进行全面的测定和分析，以期能够为相关领域的研究和应用提供有益的参考。

一、材料准备：本次研究选取三个常用低合金钢冷轧薄板材料作为测试样本进行实验。

材料之间的主要区别在于其合金元素的含量和配比。

为了保证实验的可比性，我们在取样过程中保持了相同的尺寸和形状，并严格按照标准操作规范进行抽样。

二、力学性能测试：1. 抗拉强度测试：使用万能材料试验机对低合金钢冷轧薄板材料进行抗拉强度测试。

我们将样本固定在试验机上，逐渐加载力并测量其变形量和载荷。

通过绘制应力-应变曲线，我们可以得到材料的抗拉强度、屈服强度、断裂强度等相关参数。

2. 硬度测试：利用硬度计对低合金钢冷轧薄板材料进行硬度测试。

我们选取样本的不同位置进行测试，以获得不同区域的硬度值。

通过硬度测试，我们可以评估材料的硬度分布情况，了解材料的耐磨性和抗刮擦性能。

3. 冲击韧性测试：使用冲击试验机对低合金钢冷轧薄板材料进行冲击韧性测试。

我们将样本固定在试验机上，以一定速度对其施加冲击载荷。

通过测量冲击吸收能量和样本破坏形态，我们可以得到材料的冲击韧性和脆性指数。

4. 疲劳性能测试：使用疲劳试验机对低合金钢冷轧薄板材料进行疲劳性能测试。

我们将样本的两端固定在试验机上，以一定频率施加周期性载荷。

通过记录载荷与寿命的关系曲线，我们可以评估材料的疲劳寿命和疲劳强度。

三、力学性能分析：1. 抗拉强度分析：分析不同低合金钢冷轧薄板材料的抗拉强度数据，比较其强度差异，并针对性地寻找原因。

可以考虑合金元素含量、晶粒度等因素对抗拉强度的影响。

2. 硬度分析：对不同位置的硬度测试结果进行统计和分析，查找硬度分布的规律。

可以结合微观组织观察和显微硬度测试等方法，深入研究硬度差异的原因。

3. 冲击韧性分析：根据冲击韧性测试结果，比较不同材料的冲击吸收能量和破坏形态。

钢板硬度检测报告模板1. 引言本报告旨在对钢板的硬度进行检测，并提供相应的结果分析。

硬度是钢板的重要性能参数之一，对于钢板的选择、科学设计和使用都具有重要的指导意义。

通过硬度检测，可以评估钢板的强度、耐磨性和可加工性等重要性能。

本次硬度检测采用了常见的Rockwell硬度测试方法，并在合适的条件下进行测试。

2. 检测方法本次硬度检测方法采用Rockwell硬度测试方法，采用了HRC （Rockwell硬度C刻度）作为测试指标。

测试仪器为型号为XYZ的硬度计，使用了标准的压头和指示器进行测试。

3. 测试过程3.1 样品准备在测试前需要对样品进行充分的准备工作。

样品选择标准为相同材质、相同批次的钢板样品。

3.2 测试步骤1. 将样品放置在测试台上，保证样品在测试过程中的稳定性。

2. 选择合适的压头并安装到硬度计上。

3. 调整硬度计的初始位置，使其接触样品表面。

4. 开始测试，记录初始加载力和卸载力的数值。

5. 观察和记录指示器的读数。

6. 重复3-5步骤，进行多次测试，确保结果的准确性。

7. 将所有结果计算平均值，并进行结果分析。

4. 测试结果本次测试共进行了10次测试，得到以下测试结果：测试次数初始加载力（kgf）卸载力（kgf）硬度值（HRC）1 10 4 55.82 10 4 55.73 104 55.54 10 4 55.65 10 4 55.46 10 4 55.67 10 4 55.78 10 4 55.99 10 4 55.810 10 4 55.55. 结果分析根据上述测试结果，计算平均值为55.6 HRC。

通过对标准表的对比和对产品要求的评估，得出以下结论：1. 钢板的硬度符合产品要求，满足相关性能指标。

2. 经过多次测试，测试结果较为稳定，具有较高的可信度。

6. 结论本次钢板硬度检测结果表明，样品的硬度值稳定，符合产品要求。

该钢板具有良好的强度、耐磨性和可加工性等性能，适合在相关领域使用。

不锈钢的硬度检测方法及相关标准.txt人和人的心最近又最远，真诚是中间的通道。

试金可以用火，试女人可以用金，试男人可以用女人--往往都经不起那么一试。

不锈钢的硬度检测方法及相关标准（国标、美国、日本）不锈钢的硬度检测方法及相关标准（国标、美国、日本）不锈钢产品按交货形状分类可分为不锈钢板、不锈钢带、不锈钢管、不锈钢棒、不锈钢丝等。

如果按照金相组织分类则可分为以下五种类型：奥氏体不锈钢、铁素体不锈钢、奥氏体－铁素体不锈钢、马氏体不锈钢和沉淀硬化型不锈钢。

各种不锈钢材料都是以退火、调质、固溶、淬火或回火等各种不同的热处理状态供货的。

硬度试验是将一个硬质压头按规定条件缓慢压入试样表面、然后测试压痕深度或尺寸，以此确定材料硬度的大小。

硬度试验是材料力学性能试验中最简单、最迅速、最易于实施的方法。

硬度试验是非破坏性的，材料硬度值与抗拉强度值之间有近似的换算关系。

由于拉伸试验不便于测试，并且由硬度换算到强度很方便，因此人们越来越多地只测试材料硬度而较少测试其强度。

特别是由于硬度计制造技术的不断进步和推陈出新，一些原来无法直接测试硬度的材料，如不锈钢管材、不锈钢丝材、极薄的不锈钢材板和不锈钢带材等，现在都已经可能直接测试硬度了。

所以，存在一个硬度试验逐渐代替拉伸试验的趋势。

在不锈钢标准中，一般都规定了布、洛、维三种硬度试验方法，测定hb、hrb（或hrc）和hv硬度值，规定三种硬度值只测其一即可不锈钢硬度的检测方法在美国的金属材料标准中，关于硬度试验，有一个突出的特点，就是优先采用洛氏硬度试验，辅之以布氏硬度试验，很少采用维氏硬度试验，美国方面认为，维氏硬度试验主要应该用于金属研究和薄小零件的测试。

中国和日本的标准都是三种硬度试验同时采用，用户可根据材料的厚度和状态以及自身条件选用其中一种来测试不锈钢材料。

日本不锈钢标准中关于拉伸试验和硬度试验方面的规定与中国相应标准表格相同，数值相近，这里能看到中国标准参照采用日本标准的痕迹。

钢板的硬度检测Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】冷轧薄钢板的硬度检测，简称、冷轧薄板、冷轧板、冷板等。

它还包括、弹簧钢板、硬钢片、镀锌板、、镀铝板等。

冷轧薄钢带，简称冷轧钢带、冷轧、、、、冷轧卷等。

还包括、镀锌钢带、镀锡钢带等。

、钢带（以下简称冷轧薄板）主要用于零件的冲压加工，而冷轧薄板的力学性能十分重要，它直接关系到板材的冲压性能。

冷轧薄板是以不同的热处理状态分级的，不同硬度的材料，用于不同的加工方法，国家标准GB/T 13237-1991《优质碳素结构钢冷轧薄钢板和钢带》将冷轧薄板大致分为三级，P级用于普通冲压，S级用于深度冲压，Z级用于最深度冲压。

中国冶金标准YB/T 5059-1993《低碳钢冷轧钢带》将薄钢板按硬度分为五级，即：TR（特级）、R（软）、BR（半软）、DY（低硬）和Y（冷硬）。

其实通过一定的冷轧变形程度和冷轧后热处理的恰当配合，可以在广泛的范围内满足用户关于材料力学性能方面的要求。

冷轧薄板根据用户加工上的要求可以分成更多的级别。

例如：日本工业标准JIS G3141-1996《冷轧碳素钢钢板和钢带》的分类除分为一般用（spcc）、冲压用(spcd)和深冲压用（spce）三类外，还细分为、标准调质、1/8硬、1/4硬、1/2硬、全硬等级别。

在力学性能的检测方面，一些标准只规定了拉伸试验，另一些标准除拉伸试验外还规定了硬度试验。

中国标准GB/T 13237-1991就只规定了拉伸试验，技术要求如表一所示：牌号抗拉强度/MPa 伸长率不小于拉延级别Z －S和P Z S P08F 275～365 275～380 34 32 30 08,08Al,10F 275～390 275～410 32 30 2810 295～410 295～430 30 39 2815F 315～430 315～450 29 28 2715 335～450 335～470 27 26 2520 355～490 335～500 26 25 2425 ——390～540 ——24 2330 ——440～590 ——22 2135 ——490～635 ——20 1940 ——510～650 ————1845 ——530～680 ————1650 ——540～715 ————14日本标准JIS G3141-1996《冷轧碳素钢钢板和钢带》（该标准中包含了冷轧薄钢板和钢带）规定了拉伸试验，也规定了硬度试验，该标准的力学性能要求如下：表二：标准调质和的钢板、钢带的拉伸试验质牌号抗拉强度/MPa 不小于伸长率/%不小于试样按以下公称厚度/mm>= < < < < < >=表三：标准调质和的钢板、钢带的硬度值。
