浅谈变电站电气设备安装调试

变电站电气设备安装调试质量控制要点电力变电站是电力系统的重要组成部分，其电气设备的安装调试质量直接影响着电力系统的安全稳定运行。

因此，为确保电气设备的安装调试质量，需要从以下几个方面进行控制和检查。

一、材料检查在安装调试前要严格查验选用的电气设备的各种材料，审查其是否符合技术要求和相关标准。

特别是高压设备的绝缘材料、导体和绝缘子等关键部件，必须符合技术要求和相关标准，杜绝使用假冒伪劣产品。

同时，也要检查所选用的配件是否合格，防止出现短路或接触不良的情况。

二、安装质量控制1.接地保护装置的安装电气设备各部分的金属外壳必须接地，并应保证设备的各个金属壳体之间连通，以确保接地保护的有效性。

对于直接地埋或人工深挖的设备，地线的接线点应使用可靠的接头或连线架，应注意接头处的连接压力必须达到规定要求，防止接触断路等故障的发生。

2.绝缘检查和试验在安装调试过程中，应设立绝缘检查和试验项，包括各种设备的绝缘性能试验和绝缘电阻测量等内容。

绝缘检查可以发现各种绝缘问题，及时处理，确保设备的正常运行。

3.设备接线质量安装调试过程中，设备的接线质量会影响电气设备的运行可靠性。

对于接线点，应注意连接的紧固度，避免钢丝绳松弛，应使用扭矩扳手捏紧，防止接触不良。

同时，还要下大力气检查各接线点的固定和牢固性，防止接触不良发生。

4.设备调试验收在设备安装完成后，需要进行综合调试验收。

主要内容包括设备的可靠性试验、负荷试运行、技术性能试验等。

只有经过综合调试验收合格后，方可投入运行使用。

三、现场检查为保证电气设备的安装调试质量，还需要进行现场检查，关注以下几个方面的问题。

1.接线端子的加固情况。

2.电压变比校对及主变压器的差动保护设置、校对、调试和试验情况。

3.设备接地的可靠性和有效性。

4.设备的冷却系统和润滑系统的情况。

综上所述，为掌握变电站电气设备安装调试质量控制要点，需要在材料检查、安装质量控制和现场检查三个方面进行重点掌握和关注。

智能化变电站电气设备安装及调试随着科技的不断进步，智能化变电站已经成为电力系统建设的重要组成部分。

智能化变电站具有自动化、智能化、信息化的特点，能够提高电力系统的安全可靠性和经济性，同时也能够减少人力投入，提高工作效率。

在智能化变电站中，电气设备的安装及调试是至关重要的环节，它直接影响着变电站的正常运行和性能表现。

本文将对智能化变电站电气设备安装及调试进行详细介绍。

一、电气设备安装1. 安装前准备在进行电气设备安装前，首先需要对设备进行验收。

验收内容包括设备的型号规格、外观质量、附件使用情况等。

同时还需要根据设计要求，明确安装的位置和方向、制定安装方案，并准备好所需的安装工具和材料。

2. 安装过程在安装过程中，需要确保设备的安装位置准确、固定牢靠，设备的外壳和引线不受损坏，接线端子连接正确，接地正常。

还需要根据设备的安装要求，进行适当的防护措施，以保证设备的安全运行。

3. 安装验收安装完成后，需要对设备进行验收。

验收内容包括外观质量、接线连接、设备固定情况等。

只有经过验收合格的设备，才能进行后续的调试工作。

1. 调试前准备在进行电气设备调试前，需要对设备进行预验收。

还需要准备好所需的调试工具和仪器，明确调试的步骤和方法，以及调试的要求和标准。

2. 调试步骤（1）电气连线检查在进行电气设备调试时，首先需要对设备的电气连线进行检查。

检查内容包括接线端子的连接情况、接地情况、绝缘情况等。

必要时，还需要对接线进行整理和标识。

（2）功能测试功能测试是电气设备调试的重要内容。

在进行功能测试时，需要按照设备的使用说明书，逐步测试设备的各项功能，确保设备的正常工作。

（3）保护测试保护测试也是电气设备调试的重要环节。

在进行保护测试时，需要对设备的各项保护功能进行测试，包括过流保护、短路保护、接地保护等。

通过保护测试，可以发现设备的保护功能是否正常。

三、安全注意事项在进行电气设备安装及调试时，需要严格遵守安全操作规程，确保人身安全和设备安全。

变电站电气调试方案一、背景介绍在电力系统建设过程中，变电站是非常重要的一个环节。

变电站的电气调试是确保变电站正常运行的关键步骤之一。

本文将针对变电站电气调试进行详细的方案介绍。

二、调试目标1. 确保变电站的电气设备和系统的安全可靠运行。

2. 验证各种电气设备的参数和功能是否符合设计要求。

3. 排除可能存在的故障和问题，保障变电站稳定运行。

三、调试步骤1. 设备检查在正式调试之前，应对变电站的各个电气设备进行全面检查，确保设备完好无损，各种电器连接牢固可靠。

2. 相序检查通过检查主变压器、发电机和电容器的相序，确保各个设备的相序一致。

相序错乱可能导致设备损坏或运行异常。

3. 继电保护检查对于变电站的继电保护装置，应进行全面检查，确保各个保护装置的参数和功能正常。

同时需要进行保护联锁测试，确保在异常情况下系统能够及时切断故障设备。

4. 开关操作进行变电站开关设备的操作测试，包括隔离开关、刀闸等设备的正常操作。

检查设备的操作是否灵活，能否正常切换。

5. 充电和放电试验对于电容器等设备，进行充电和放电试验，验证其运行性能。

充电和放电试验应按照相关规范进行。

6. 保护试验进行各种保护试验，包括过流保护、过压保护、欠压保护等。

确保保护装置在故障发生时能够及时作出反应。

7. 运行试验在所有调试工作完成后，对整个变电站系统进行运行试验。

通过模拟实际运行条件，对系统进行全面测试。

测试过程中需要监测和记录各种参数，确保系统运行正常。

四、安全注意事项1. 严格按照电气安全操作规程进行操作，切勿触摸高压设备或带电设备。

2. 在进行高压试验时，应严格遵守相关安全规范，确保人员和设备安全。

3. 在进行试验操作时，需保持良好的沟通和协调，确保操作的准确和及时。

五、调试结果评估在调试完成后，对调试结果进行评估和汇总。

评估应结合调试数据和实际情况，判断调试是否达到预期目标。

六、调试报告编写根据调试结果，编写详细的调试报告，包括调试步骤、测试数据和评估结果。

变电站电气设备安装调试质量控制要点变电站的电气设备安装调试是确保电气设备能够正常运行的重要环节，对于保证电力系统的可靠性和安全性具有非常重要的意义。

以下是变电站电气设备安装调试质量控制的要点：1. 设备选型：根据工程要求，选择符合规范和标准的设备，确保设备的质量和性能满足工程需求。

2. 设备检查验收：对进场设备进行检查验收，包括检查设备的外观、规格、性能参数等，确保设备的完好性和正确性。

3. 施工方案设计：根据设备的特点和工程要求，设计合理的施工方案，确定施工的流程、方法和步骤。

4. 施工过程控制：对整个施工过程进行严格的控制，确保施工符合规范和标准要求。

包括施工人员素质的培训和管理，设备的正确安装和调试，工艺流程的严格执行等。

5. 质量记录管理：记录施工过程中的关键节点和重要操作过程，包括设备安装位置、电气接线、接地装置、绝缘性能等。

并对记录进行归档和保存，以备日后的审查和追溯。

6. 安全措施：在施工过程中，要加强安全意识，严格遵守操作规程和安全操作规范，做好现场的安全防护工作。

如安全警示标识的设置、施工人员的防护措施等。

7. 设备调试：在设备安装完成后，进行设备的调试工作。

包括设备连接及接地电阻测量、设备的试运行和负荷测试等。

确保设备能够正常运行，满足工程要求。

8. 运行状态监测：在设备调试完毕后，要对设备进行运行状态监测和分析，及时发现和解决设备运行中的问题，确保设备长期稳定运行。

9. 质量验收：对设备安装调试进行质量验收，核查设备的安装质量和调试结果是否符合设计要求和规范标准。

同时对质量验收的结果进行记录和归档。

10. 质量反馈和改进：根据质量验收的结果和设备运行的情况，及时将问题反馈给相关部门，并采取措施进行改进，提高电气设备安装调试的质量和效率。

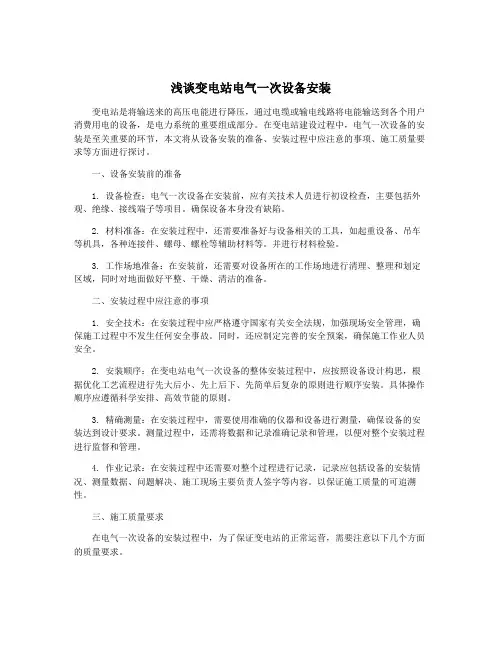

浅谈变电站电气一次设备安装变电站是将输送来的高压电能进行降压，通过电缆或输电线路将电能输送到各个用户消费用电的设备，是电力系统的重要组成部分。

在变电站建设过程中，电气一次设备的安装是至关重要的环节，本文将从设备安装的准备、安装过程中应注意的事项、施工质量要求等方面进行探讨。

一、设备安装前的准备1. 设备检查：电气一次设备在安装前，应有关技术人员进行初设检查，主要包括外观、绝缘、接线端子等项目。

确保设备本身没有缺陷。

2. 材料准备：在安装过程中，还需要准备好与设备相关的工具，如起重设备、吊车等机具，各种连接件、螺母、螺栓等辅助材料等。

并进行材料检验。

3. 工作场地准备：在安装前，还需要对设备所在的工作场地进行清理、整理和划定区域，同时对地面做好平整、干燥、清洁的准备。

二、安装过程中应注意的事项1. 安全技术：在安装过程中应严格遵守国家有关安全法规，加强现场安全管理，确保施工过程中不发生任何安全事故。

同时，还应制定完善的安全预案，确保施工作业人员安全。

2. 安装顺序：在变电站电气一次设备的整体安装过程中，应按照设备设计构思，根据优化工艺流程进行先大后小、先上后下、先简单后复杂的原则进行顺序安装。

具体操作顺序应遵循科学安排、高效节能的原则。

3. 精确测量：在安装过程中，需要使用准确的仪器和设备进行测量，确保设备的安装达到设计要求。

测量过程中，还需将数据和记录准确记录和管理，以便对整个安装过程进行监督和管理。

4. 作业记录：在安装过程中还需要对整个过程进行记录，记录应包括设备的安装情况、测量数据、问题解决、施工现场主要负责人签字等内容。

以保证施工质量的可追溯性。

三、施工质量要求在电气一次设备的安装过程中，为了保证变电站的正常运营，需要注意以下几个方面的质量要求。

1. 保证设备的安全性：设备的安全性是电气一次设备安装的首要目标，特别是在变电站的升级改造中，更需要保证设备极高的安全性和稳定性，如设备的防雷、防火、防爆等装置的选择和使用都要按照国家和行业标准进行可靠地保障。

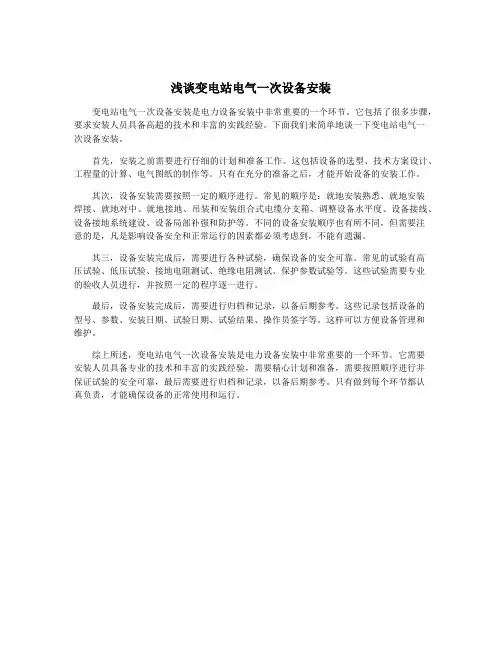

浅谈变电站电气一次设备安装
变电站电气一次设备安装是电力设备安装中非常重要的一个环节。

它包括了很多步骤，要求安装人员具备高超的技术和丰富的实践经验。

下面我们来简单地谈一下变电站电气一
次设备安装。

首先，安装之前需要进行仔细的计划和准备工作。

这包括设备的选型、技术方案设计、工程量的计算、电气图纸的制作等。

只有在充分的准备之后，才能开始设备的安装工作。

其次，设备安装需要按照一定的顺序进行。

常见的顺序是：就地安装熟悉、就地安装
焊接、就地对中、就地接地、吊装和安装组合式电缆分支箱、调整设备水平度、设备接线、设备接地系统建设、设备局部补强和防护等。

不同的设备安装顺序也有所不同，但需要注
意的是，凡是影响设备安全和正常运行的因素都必须考虑到，不能有遗漏。

其三，设备安装完成后，需要进行各种试验，确保设备的安全可靠。

常见的试验有高
压试验、低压试验、接地电阻测试、绝缘电阻测试、保护参数试验等。

这些试验需要专业
的验收人员进行，并按照一定的程序逐一进行。

最后，设备安装完成后，需要进行归档和记录，以备后期参考。

这些记录包括设备的
型号、参数、安装日期、试验日期、试验结果、操作员签字等。

这样可以方便设备管理和
维护。

综上所述，变电站电气一次设备安装是电力设备安装中非常重要的一个环节。

它需要
安装人员具备专业的技术和丰富的实践经验，需要精心计划和准备，需要按照顺序进行并
保证试验的安全可靠，最后需要进行归档和记录，以备后期参考。

只有做到每个环节都认
真负责，才能确保设备的正常使用和运行。

《变电站设备安装调试方案》一、项目背景随着经济的快速发展，对电力的需求日益增长。

为了满足不断增长的电力需求，提高供电可靠性，新建一座变电站势在必行。

本变电站的建设将为周边地区提供稳定、可靠的电力供应，对促进当地经济发展和提高人民生活水平具有重要意义。

本变电站工程包括变压器、开关柜、电容器、避雷器等设备的安装调试。

工程建设地点位于[具体地点]，占地面积[具体面积]。

工程计划于[开始时间]开工，[结束时间]竣工。

二、施工步骤1. 施工准备（1）技术准备- 熟悉施工图纸和相关技术规范，编制施工方案和技术交底。

- 组织施工人员进行技术培训，使其掌握设备安装调试的技术要求和操作方法。

（2）材料准备- 根据施工图纸和材料清单，采购设备、材料和构配件。

- 对采购的设备、材料和构配件进行检验和验收，确保其质量符合要求。

（3）现场准备- 清理施工现场，平整场地，修筑施工道路。

- 搭建临时工棚，设置材料堆场和设备存放区。

- 安装施工临时用电和用水设施。

2. 设备基础施工（1）测量放线- 根据施工图纸，进行设备基础的测量放线，确定基础的位置和尺寸。

（2）基础开挖- 采用机械开挖和人工清理相结合的方式，进行设备基础的开挖。

- 开挖过程中，要注意控制基础的深度和尺寸，避免超挖和欠挖。

（3）基础浇筑- 在基础开挖完成后，进行基础的钢筋绑扎和模板安装。

- 钢筋绑扎和模板安装完成后，进行基础混凝土的浇筑。

- 混凝土浇筑过程中，要注意控制混凝土的配合比、坍落度和浇筑速度，确保混凝土的质量。

3. 设备安装（1）变压器安装- 变压器运至施工现场后，进行外观检查和器身检查。

- 外观检查和器身检查合格后，进行变压器的吊装和就位。

- 变压器吊装和就位完成后，进行变压器的附件安装和接线。

（2）开关柜安装- 开关柜运至施工现场后，进行外观检查和内部检查。

- 外观检查和内部检查合格后，进行开关柜的吊装和就位。

- 开关柜吊装和就位完成后，进行开关柜的母线连接和二次接线。

浅谈变电站电气一次设备安装变电站电气一次设备是变电站的重要组成部分，负责将高压电能转换成低压电能，然后输送到用户端。

一次设备的安装对变电站的正常运行和安全稳定都至关重要。

下面我们就来浅谈一下变电站电气一次设备的安装。

一、设备选型设备选型是一次设备安装中的关键环节。

根据变电站的具体用途和负荷需求，选择合适的变压器、断路器、隔离开关、电动机、电容器等设备，保证其在运行过程中能够满足正常的运行需求，并且考虑到设备的可靠性和安全性。

设备选型要考虑到对环境和周围设备的影响，确保设备的尺寸、重量和散热能力符合实际安装条件。

二、安装位置设备的安装位置也是一个需要考虑的重要问题。

在选择设备的安装位置时，需要考虑到设备的运行维护便利性、接线的合理性、设备之间的距离以及设备与周围环境的安全距离。

这些都需要根据变电站的实际情况来合理安排，确保设备的运行安全和便利性。

对于一些特殊的设备比如变压器，安装位置也需要考虑到其重量和振动对基础的要求，需要进行专门的基础设计和加固工程。

三、设备连接设备的连接是一次设备安装的重要环节。

在设备连接中，需要注意以下几点：1. 确保设备的接线端子干净整洁，接触良好。

接线端子的材料和规格也需要符合技术要求。

2. 接线时要注意接线的防护和绝缘，确保接线的可靠性和安全性。

3. 要对接线进行适当的调整和整理，确保设备连接的紧凑性和美观性。

四、设备调试1. 检查设备的运行参数和接线是否符合设计要求。

2. 对设备进行逐项的功能和安全性检查，确保设备的运行可靠性和安全性。

五、设备维护2. 对设备进行定期的清洁和防护，确保设备的外观和内部环境的清洁和安全。

一次设备安装是变电站建设和运行中的关键环节，需要充分考虑设备的选型、安装位置、连接、调试和维护等方面的问题，确保设备的正常运行和安全稳定。

只有这样，才能为变电站的正常运行和用电用户的用电需求提供有力的保障。

变电站电气设备安装调试质量控制要点本文结合变电站工程电气设备安装调试过程中的质量问题，说明了电气设备安装调试过程中质量控制要点。

标签：电气设备安装调试质量控制【Abstract】In this paper，the author combine the quality problems in the process of substation engineering electrical equipment installation and commissioning，explains the quality control points in the process of substation engineering electrical equipment installation and commissioning【Keyword】Electrical Equipment Installation and Commissioning Quality Control Points变电站中电气设备安装和调试应严格符合规程规范要求，因此，在电气设备安装和调试过程中，施工人员应严格按照规程规范使用和安装设备，按照安装说明进行调试，保证工程质量。

一、电气一次设备的安装1.1软母线安装控制要点（1）档距测量数据必须准确。

（2）所有绝缘子外观、瓷质应完好无损，铸钢件应完好无锈蚀。

绝缘子耐压试验合格。

（3）绝缘子串组装用的连接金具、螺栓、销钉等必须符合国家标准，球头挂板等应匹配，碗头开口方向一致，弹簧销应有足够的弹性，开口销必须分开，并不得有折断或裂纹，严禁用线材代替。

（4）导线外观应完好，展放时应采取防止磨损的措施。

（5）线夹规格、尺寸应与导线规格、型号相符，线口向上的线夹应在尾部打滴水孔。

1.2硬母线安装控制要点（1）支柱绝缘子支架标高偏差≤5mm，垂直度偏差≤5mm，顶面水平度偏差≤2mm/m。

（2）支柱绝缘子瓷柱弯曲度控制在规范规定的范围内，瓷柱与法兰结合面胶合牢固，应涂以性能良好的硅类防水胶。
