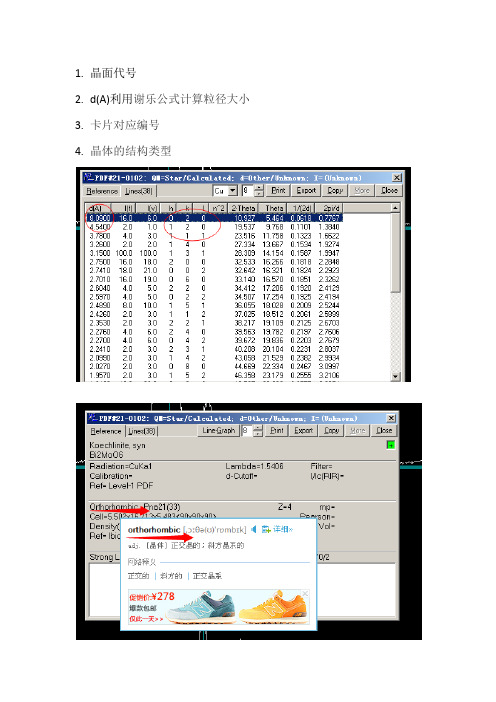

XRD数据

1.晶面代号
2.d(A)利用谢乐公式计算粒径大小
3.卡片对应编号
4.晶体的结构类型
谢乐公式，Scherrer公式D=Kλ/βcosθ中，K为Scherrer常数，其值为0.89；D为晶粒尺寸（nm）；β为积分半高宽度，在计算的过程中，需转化为弧度（rad）；θ为衍射角；λ为X射线波长，为0.154056 nm
弧度=角度乘以π后再除以180
角度=弧度除以π再乘以180
也就是说3.14弧度等于180度
XRD的PDF卡片中d(A)是什么意思
晶面间距（埃）一埃=0.1纳米
半峰宽主要是由三方面决定，仪器，纳米样品晶粒尺寸，及样品本身的应力。

仪器因素可由没有宽化效应的标准样测得，比如LaB6。

扣除了仪器宽话后，可以认为半峰宽由材料决定，根据此来测纳米颗粒晶粒尺寸或是应力。

xrd数据归一化处理
X射线衍射（XRD）数据归一化处理是将原始XRD数据进行标准化处理，以消除不同样品之间的差异，使得它们可以更好地进行比较和分析。

以下是一种常见的XRD数据归一化处理方法：
1. 找到基线：首先，在XRD图谱中找到不含有衍射峰的部分，即基线。

通常，基线位于2θ角度较低的区域，没有明显的衍射峰。

2. 去除背景：使用一个合适的算法或软件，将基线从整个XRD图谱中减去，以去除背景噪音。

这样可以使得衍射峰更清晰地显示出来。

3. 最大峰归一化：找到XRD图谱中最高的衍射峰，将其衍射强度设置为1。

然后，将其他衍射峰的强度与最高峰的强度进行比较，并进行相应的缩放，使得最高峰的强度为1。

4. 额外归一化步骤：根据需要，可以进行额外的归一化步骤。

例如，可以根据总强度或某些特定峰的强度进行归一化。

注意：归一化处理的具体方法可能因不同的实验目的和样品性质而有所不同。

因此，在进行归一化处理之前，最好参考相关的文献和实验室方法。

XRD数据与晶体结构分析X射线衍射（XRD）是一种常用的分析技术，用于确定物质样品的晶体结构。

它通过测量样品中入射X射线与晶体结构中的原子或离子相互作用后的衍射图案来分析样品的内部结构。

在XRD数据分析中，一般需要进行以下几个步骤：样品制备、数据获取、峰识别、相位识别、晶胞参数测定、晶体结构解析和结果分析。

下面将详细介绍每个步骤。

首先，样品制备是XRD分析中的关键步骤。

为了获得准确的XRD数据，样品应具有单晶或多晶的结构，并且粒度应尽可能小，以确保样品在分析过程中的均匀性和可重复性。

其次，数据获取是通过将X射线束通过样品，并在特定的角度范围内收集散射衍射图案来获得XRD数据的过程。

X射线的波长决定了衍射的角度范围。

根据布拉格定律，当入射角和散射角满足2d sinθ = nλ时，会出现衍射峰，其中d是晶格平面间距，θ是入射角，λ是X射线波长，n是整数。

通过在不同角度范围内旋转样品，可以收集到完整的衍射图案。

峰识别是将XRD图谱中的衍射峰与已知的晶格参数进行匹配和识别的过程。

通过利用衍射峰的位置、强度和形状等特征，可以确定样品的晶格类型和晶格参数。

一般来说，每个晶格类型都具有独特的衍射峰，因此可以通过比较衍射图案与数据库中已知晶格类型的图案来确定样品的结构。

相位识别是确定晶体结构中原子或离子位置和类型的过程。

通过将实验得到的XRD数据与计算模拟的衍射模式进行比较，可以确定晶体结构中的原子或离子的位置，从而确定样品的结构。

晶胞参数测定是通过峰位置的分析来确定晶胞参数的过程。

通过在XRD图谱中测量不同衍射峰的位置，可以使用布拉格定律计算晶胞中的晶格参数，如晶格常数、晶胞体积等。

晶体结构解析是通过将分析得到的晶胞参数和相位识别得到的结果进行综合分析，来推导样品的晶体结构。

这一过程通常涉及到数学模型的构建和复杂的计算方法。

最后，结果分析是对晶体结构解析结果进行解释和总结的过程。

通过分析样品的晶体结构，可以获得有关样品的晶体学特征、晶体缺陷和晶体生长机制等方面的信息。

一、介绍X射线衍射（XRD）技术X射线衍射（XRD）是一种广泛用于材料分析的技术，它能够通过测量材料中晶体结构的空间排布来获取有关材料性质的重要信息。

XRD 技术通过测量材料对入射X射线的衍射模式，从而推断材料晶体结构的空间排布和晶体结构参数。

二、XRD数据中angle与degree的关系在XRD实验中，我们经常会遇到关于角度（angle）的数据。

这些角度通常以度（degree）为单位表示。

对于XRD数据中的角度，我们需要了解如何在不同单位之间进行转换，以便更好地理解和分析实验结果。

1. XRD数据中的角度表示在XRD实验中，我们通常会测量样品对入射X射线的衍射模式。

这些衍射峰对应的角度通常以度（degree）表示，例如2θ角。

2θ角是指入射X射线与样品表面的夹角，通过测量不同2θ角对应的衍射峰强度和位置，我们可以推断样品的晶体结构和晶格参数。

2. Angle与degree的转换关系在XRD实验数据处理过程中，我们可能需要将角度从弧度（radian）转换为度，或者从度转换为弧度。

在XRD数据分析中，通常会用到以下的转换关系：- 弧度与度的转换关系：1弧度≈ 57.3度- 度与弧度的转换关系：1度≈ 0.017弧度3. XRD数据处理中的角度单位转换在XRD数据处理中，我们经常需要将角度从degree转换为弧度，或者从弧度转换为degree。

这在部分数据分析软件或编程语言中会用到，比如在进行峰位修正或者晶格参数拟合的过程中。

4. 使用示例假设我们在XRD实验中测得一组样品的衍射峰对应的2θ角数据为{10°, 20°, 30°, 40°}，现在我们需要将这些角度转换为弧度。

我们可以按照上文提到的转换关系来进行计算：- 10°对应的弧度= 10° × (π / 180)- 20°对应的弧度= 20° × (π / 180)- 30°对应的弧度= 30° × (π / 180)- 40°对应的弧度= 40° × (π / 180)通过以上计算，我们可以得到衍射峰对应的弧度数据。

XRD数据与晶体结构分析X射线衍射(XRD)是一种常用的技术工具，用于确定晶体结构。

它相关的理论基础是布拉格定律，即X射线会被晶体中的原子散射，形成衍射图样。

通过分析这些衍射数据，可以揭示晶体的结构信息，如晶胞参数、晶体的对称性以及原子间的排列方式等。

本文将介绍XRD数据的分析方法以及如何利用这些数据进行晶体结构分析。

首先，进行XRD实验时，需要使用X射线源照射样品，并收集散射到不同角度的X射线。

这些散射射线会形成一个特定的衍射图样，被称为XRD图谱。

一般来说，XRD图谱的横坐标表示散射角度，即2θ角，纵坐标则表示散射强度。

通过测量不同晶面的衍射角度，我们可以确定晶胞的长度和夹角，进而推断晶体的结构。

对于XRD数据的分析，首先需要解析衍射峰的位置和强度。

理论上，当X射线照射到晶体上时，会产生一系列的衍射峰，每个峰对应着一组晶面的衍射。

通过测量衍射角度2θ，可以计算出晶面间的距离d，利用布拉格定律nλ=2dsinθ（其中n是整数，λ是入射X射线波长），我们可以得到晶胞参数。

对于多晶样品，可能会产生很多衍射峰，需要通过谱峰匹配和定量分析来解析这些峰。

其次，对于详细的晶体结构分析，需要将实验衍射数据与已知的参考模式进行比较。

许多晶体结构数据库都会提供XRD图谱的参考模式，包括峰位和强度等信息。

通过比较实验数据和参考模式，我们可以确定晶胞参数和晶体的对称性。

同时，利用Rietveld法和结构拟合技术，可以进一步优化模型，得到更准确的晶体结构信息。

总结起来，XRD数据分析是一种强大的手段，用于确定晶体的结构信息。

通过解析衍射峰的位置和强度，比较实验数据与参考模式，并利用结构拟合技术，可以得到准确的晶体结构。

然而，需要注意的是，XRD数据分析也存在一些挑战和误差，需要结合实际情况进行判断和修正。

因此，在进行XRD数据分析时，需要有扎实的理论基础和丰富的实验经验，才能得到可靠的结果。

XRD定量分析__实例演示X射线衍射（XRD）是一种常用的材料表征方法，可以用于分析晶体结构、晶格参数和材料组成。

XRD定量分析是通过比较样品的衍射峰强度和位置，与标准样品或参考模型进行定量计算，从而确定样品中各个相的含量或组成。

本文将通过一个实例演示XRD定量分析的过程。

假设我们要研究一种新型锂离子电池正极材料的组成和相纯度。

我们首先需要收集该材料的XRD数据，可以使用X射线粉末衍射仪进行测量。

测量得到的衍射图谱通常是以2θ角度为横坐标，衍射峰强度为纵坐标的图像。

第一步是对得到的XRD数据进行处理和分析。

我们可以使用X射线衍射数据处理软件，如Origin或X'Pert HighScore Plus，对XRD图谱进行峰和拟合，得到相应的衍射峰位置和强度。

峰通常通过设置峰位置的范围和峰的形状参数来进行。

找到所有的衍射峰后，我们可以通过比较它们的位置和强度来确定样品中的各个相的含量和相纯度。

通常情况下，我们会选择一种相作为参考相，并将其峰强度设定为100%，然后计算其他相的相对峰强度。

相对峰强度可以通过将其他相的峰强度除以参考相的峰强度来计算得到。

另外，还可以通过计算峰面积来得到相的含量。

为了保证定量分析的准确性，我们需要一个标准样品或参考模型来建立峰位置和强度与相含量之间的关系。

标准样品应该具有已知的相组成和含量，并且与待测样品相似。

如果没有合适的标准样品，我们可以使用一些开源数据库中的参考模型。

在拟合过程中，我们可以选择使用最小二乘法或Rietveld法来对数据进行优化和拟合，以提高分析的准确性。

随后，我们可以根据定量分析的结果来判断样品的组成和纯度。

例如，如果我们发现样品中除了目标相之外还存在其他相，那么可以通过增加烧结温度或添加其他掺杂物来提高样品的纯度。

需要注意的是，XRD定量分析并不是万能的，它主要适用于晶体或在晶体结构中占主导地位的相。

对于非晶态物质或表面吸附、界面相等其他因素会引起的杂质，XRD定量分析的结果可能不准确。

影响xrd数据的因素
影响XRD数据的因素包括以下几个方面：
1. 样品的结晶度：样品的结晶度越高，XRD数据越清晰。

而非晶态或非结晶态的样品则无法通过XRD方法进行分析。

2. 样品的晶体结构：不同晶体结构的样品会产生不同的XRD谱图，从而影响XRD数据的解读和分析结果。

3. 样品的晶体尺寸：样品的晶体尺寸越小，会导致XRD谱中的衍射峰越宽，从而影响数据的解析。

4. X射线的波长和强度：X射线的波长和强度也会影响XRD数据的质量。

较短的波长可以提供更高的分辨率，较高的强度则可以提供更高的信噪比。

5. 仪器的性能：XRD仪器的性能对XRD数据也有一定的影响。

例如，仪器的稳定性、分辨能力、灵敏度等因素都会影响XRD数据的质量。

6. 实验条件：实验条件如温度、湿度等也可能对XRD数据产生一定影响。

特殊的实验条件可能会导致样品的相变或者结构变化，从而影响XRD数据的结果。

7. 数据处理方法：数据处理方法的选择和操作也会对XRD数据产生影响。

不同
的数据处理方法可能会导致不同的数据结果和解析结果。

xrd晶胞参数数据处理XRD晶胞参数数据处理X射线衍射（X-ray diffraction，简称XRD）是一种常用的材料表征手段，可以通过分析材料的晶体结构信息来揭示材料的性质。

而晶胞参数是描述晶体结构的重要参数之一，它包括晶胞的晶格常数和晶胞的几何参数。

在XRD实验中，通过对X射线衍射图谱的处理和分析，可以得到晶胞参数的精确数值。

XRD实验通常需要使用X射线衍射仪进行测量。

首先，样品会受到入射X射线的照射，然后样品中的晶体结构会对入射X射线进行衍射。

衍射过程中，入射X射线的波长和样品的晶胞参数有关，因此通过测量衍射角度和计算衍射峰的位置，可以确定晶胞参数的数值。

在XRD实验中，常用的衍射峰分析方法有峰位分析和峰形分析。

峰位分析可以通过测量衍射峰的位置来确定晶胞参数的数值。

对于立方晶系的晶体，可以利用布拉格方程（nλ = 2d sinθ）计算晶胞参数。

其中，n为衍射阶数，λ为入射X射线的波长，d为晶面间距，θ为衍射角。

通过测量不同衍射阶数的衍射峰位置，并代入布拉格方程，可以得到晶胞参数的数值。

对于其他晶系的晶体，需要根据不同的晶体结构类型进行相应的分析和计算。

除了峰位分析，峰形分析也是XRD实验中常用的方法。

峰形分析可以通过观察衍射峰的形状和宽度来获得晶体结构的信息。

衍射峰的形状和宽度受到晶体的晶胞参数、晶体的缺陷和应力等因素的影响。

通过对衍射峰的形状和宽度进行分析，可以获得晶胞参数的精确数值，并进一步了解晶格中的缺陷和应力情况。

在进行XRD数据处理时，需要使用专门的数据处理软件或编程语言来进行计算和分析。

常用的软件包括Origin、X'Pert HighScore、FullProf等。

这些软件可以自动识别衍射峰并进行拟合，从而得到晶胞参数的数值。

此外，还可以通过与已知晶体结构进行比对和匹配，进一步验证晶胞参数的准确性。

XRD晶胞参数数据处理是一项重要的工作，它可以通过对X射线衍射图谱的分析和计算，获得材料的晶胞参数信息。

XRD 相分析-MDI Jade 软件1、打开软件：双击jade6.exe 程序，打开软件.2、导入数据：点击通常文件格式为.raw 、.rd 、.sd 等，仪器不同，原始数据格式不同。

3、平滑：点击Filters-Smooth Pattern ，或右击图标（1），弹出对话框。

选择Smooth Background Only ，数值越大平滑度越高，但是过高的平滑度影响曲线的准确性，通常根据曲线背底噪音的高低选择。

图中紫红色曲线即为平滑后的曲线。

点击Close 关闭平滑对话框，然后点击Accept Derived Pattern 图标（2），保留平滑后的曲线。

注：可左键单击图标，快捷平滑。

如果曲线背底噪音很低，则可略过此步骤。

24、去除K α2：点击Analyze-Fit Background …，或右击图标（3），弹出对话框。

点击Apply-Strip K-alpha2即可。

5、寻峰：点击Analyze-Find Peaks …，或右击图标（4），弹出对话框。

点击Apply-Close 即可。

有些峰由于较低，系统难以寻到峰，也可根据物相的JCPDS 图谱（标准XRD 图谱）人为加峰或扣除峰。

点击Peak Editing Cursor （），将鼠标放到峰上点击即可，如果出现蓝色虚线，表示此处认为有峰。

如要扣除系统寻到的峰，则可点击Peak Editing Cursor （），将鼠标放到峰上点击后按Delete 键即删除。

注：可左键单击图标，快捷寻峰。

6、拟合：点击Analyze-Fit Peak Profile …，或右击图标（5），弹出对话框。

点击Fit All Peaks 即可。

拟合完曲线后，点击左边的Report 键，可以看到报告，其中包含了峰的信息及晶粒度，说明如下：2-Theta 为峰的角度，d 是对应的晶面间距，Height 为峰的高度，Area 是峰下包含的面积，Area%以最强峰为100%，FWHM 为半高宽。

XRD数据处理过程：首先：然后右键把所有的对号都选上：然后点Chemistry在出来的元素周期表中，双击一定存在的，单击可能存在的。

然后点OK，OK（是否去除背景其实此时不太影响，因为你已经固定元素了。

实际上我通常选择不扣除背底。

）进来之后它默认的也是FOM从小到大排序的，FOM越小的拟合的越好。

下一步是双击第一行的数据，弹出对话框：点击Lines选项这里面的hkl就是对应的晶面指数了。

比如第一个在20.884度位置，对应的晶面指数就是（110）晶面这样的话对一个结果的基本分析就出来了。

还要说明一点的是，可以多个数据一起看，具体如下：在打开的对话框里全选时候，按ADD就会出现三个图叠加的图再点 setup在出来的打印对话框里点那个，color print，这个的目的只是看看我的三个样拟合的怎么样，不能作为文献使用。

下一步就是用Origin8作图了，作图之前，先把数据都倒入一个EXCLE表格中。

找到Data，从下面的5,422开始复制，复制全部数据。

粘贴到新建的EXCLE里，但是，复制的数据都进入了同一列中：它们都在A列，没在B列。

此时，左键点击A列，在点击上面菜单栏的数据，点击数据里面的分列选项：第一个对话框选择下一步，第二个对话框将“逗号”选上然后点下一步，点完成。

此时A列就是横坐标，B列是纵坐标，今后在复制的时候，其他几组的横坐标列就可以删除了，因为都是一样的。

将3组数据全部导入。

导入后如下图：但是这些数据在Origin里面作图仍然会是重叠在一起的，所以我根据最高峰的三分之二高度左右，在后面两列数据中整体加1000，这样，就可以在同一张图中出现三行了。

然后关闭并保存好这个表。

然后打开Origin8先把这3行删掉：右键DELETE把excle保存成03格式，直接拖进来。

并且删掉不必要的列，整理一下，如图。

然后点击菜单栏中的PLOT，LINE将A设成X轴，BEG都设成Y轴，就OK了出来的是这个图：然后就点就可以了，注意修改出图的路径。
