光传输网络基本知识

光传输基础知识
光传输是指使用电子器件和光学元件将电信号转换为光信号，然后通过光纤传输到目的地。

以下是一些光传输基础知识：
1. 光信号的基本特性：
- 光信号是由光子组成的，光子是能量的量子单位。

- 光信号的频率是由电信号的频率决定的。

- 光信号的波长是由光纤的折射率决定的。

- 光信号的强度是由光纤的损耗和信号的功率决定的。

2. 光纤的基本特性：
- 光纤是由玻璃或塑料制成的细长的纤维，用于传输光信号。

- 光纤的直径通常为10微米左右。

- 光纤的折射率大于周围材料的折射率，因此光信号可以沿着光纤传输。

- 光纤的损耗是由光纤的材料、长度、弯曲和接头等因素决定的。

3. 光电器件的基本特性：
- 光电二极管是一种常用的光电器件，用于将光信号转换为电信号。

- 光电二极管的工作原理是利用光子激发电子产生电流。

- 光电二极管的响应速度和灵敏度是由其材料和结构决定的。

4. 光传输系统的基本组成部分：
- 发送端：包括光源、调制器和光探测器等。

- 光纤：用于传输光信号。

- 接收端：包括光探测器、解调器和信号处理器等。

- 控制系统：用于控制和监测光传输系统的运行状态。

5. 光传输系统的常见应用：
- 光纤通信：用于传输语音、数据和图像等信息。

- 光纤传感：用于测量温度、应变、压力和流量等物理量。

- 光纤照明：用于室内和室外照明。

- 光纤医疗：用于医疗成像和治疗。

以上是光传输基础知识的一些基本概念和应用，希望能对您有所帮助。

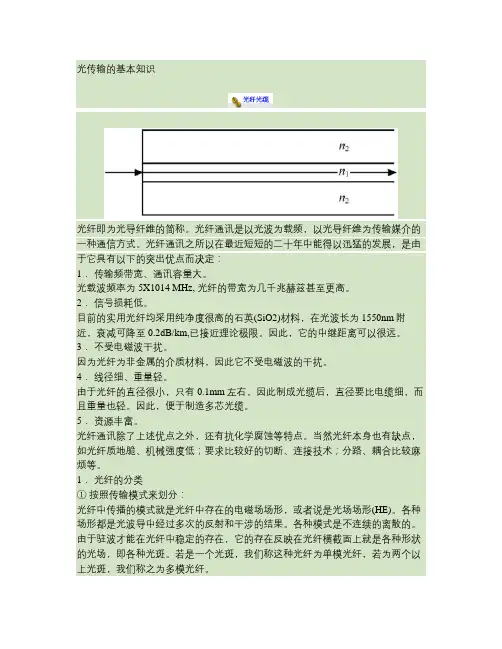

光传输的基本知识光纤即为光导纤维的简称。

光纤通讯是以光波为载频，以光导纤维为传输媒介的一种通信方式。

光纤通讯之所以在最近短短的二十年中能得以迅猛的发展，是由于它具有以下的突出优点而决定：1．传输频带宽、通讯容量大。

光载波频率为5X1014 MHz, 光纤的带宽为几千兆赫兹甚至更高。

2．信号损耗低。

目前的实用光纤均采用纯净度很高的石英(SiO2)材料，在光波长为1550nm附近，衰减可降至0.2dB/km,已接近理论极限。

因此，它的中继距离可以很远。

3．不受电磁波干扰。

因为光纤为非金属的介质材料，因此它不受电磁波的干扰。

4．线径细、重量轻。

由于光纤的直径很小，只有0.1mm左右，因此制成光缆后，直径要比电缆细，而且重量也轻。

因此，便于制造多芯光缆。

5．资源丰富。

光纤通讯除了上述优点之外，还有抗化学腐蚀等特点。

当然光纤本身也有缺点，如光纤质地脆、机械强度低；要求比较好的切断、连接技术；分路、耦合比较麻烦等。

1．光纤的分类①按照传输模式来划分：光纤中传播的模式就是光纤中存在的电磁场场形，或者说是光场场形(HE)。

各种场形都是光波导中经过多次的反射和干涉的结果。

各种模式是不连续的离散的。

由于驻波才能在光纤中稳定的存在，它的存在反映在光纤横截面上就是各种形状的光场，即各种光斑。

若是一个光斑，我们称这种光纤为单模光纤，若为两个以上光斑，我们称之为多模光纤。

◆单模光纤(Single-Mode)单模光纤只传输主模，也就是说光线只沿光纤的内芯进行传输。

由于完全避免了模式色散，使得单模光纤的传输频带很宽，因而适用于大容量，长距离的光纤通讯。

单模光纤使用的光波长为1310nm或1550nm。

光在单模光纤中的传输轨迹◆多模光纤(Multi-Mode)在一定的工作波长下(850nm/1300nm)，有多个模式在光纤中传输，这种光纤称之为多模光纤。

由于色散或像差，因此，这种光纤的传输性能较差，频带较窄，传输容量也比较小，距离比较短。

光纤的光传输原理是什么？1.光纤通信原理——简介光纤通信(Fiber-optic communication)，也作光纤通讯。

光纤通信是以光作为信息载体，以光纤作为传输媒介的通信方式，首先将电信号转换成光信号，再透过光纤将光信号进行传递，属于有线通信的一种。

光经过调变后便能携带资讯。

自1980年代起，光纤通讯系统对于电信工业产生了革命性，同时也在数位时代里扮演非常重要的角色。

光纤通信传输容量大，保密性好等优点。

光纤通信现在已经成为当今最主要的有线通信方式。

2.光纤通信原理——组成部分最基本的光纤通信系统由光发信机、光收信机、光纤线路、中继器以及无源器件组成。

其中光发信机负责将信号转变成适合于在光纤上传输的光信号，光纤线路负责传输信号，而光收信机负责接收光信号，并从中提取信息，然后转变成电信号，最后得到对应的话音、图象、数据等信息。

(1)光发信机----由光源、驱动器和调制器组成，实现电/光转换的光端机。

其功能是将来自于电端机的电信号对光源发出的光波进行调制，成为已调光波，然后再将已调的光信号耦合到光纤或光缆去传输。

(2)光收信机----由光检测器和光放大器组成，实现光/电转换的光端机。

其功能是将光纤或光缆传输来的光信号，经光检测器转变为电信号，然后，再将这微弱的电信号经放大电路放大到足够的电平，送到接收端的电端级去。

(3)光纤线路----其功能是将发信端发出的已调光信号，经过光纤或光缆的远距离传输后，耦合到收信端的光检测器上去，完成传送信息任务。

(4)中继器----由光检测器、光源和判决再生电路组成。

它的作用有两个：一个是补偿光信号在光纤中传输时受到的衰减;另一个是对波形失真的脉冲进行整形。

(5)无源器件----包括光纤连接器、耦合器等，完成光纤间的连接、光纤与光端机的连接及耦合。

3.光纤通信原理光纤通信的原理就是：在发送端首先要把传送的信息(如话音)变成电信号，然后调制到激光器发出的激光束上，使光的强度随电信号的幅度(频率)变化而变化，并通过光纤经过光的全反射原理传送;在接收端，检测器收到光信号后把它变换成电信号，经解调后恢复原信息。

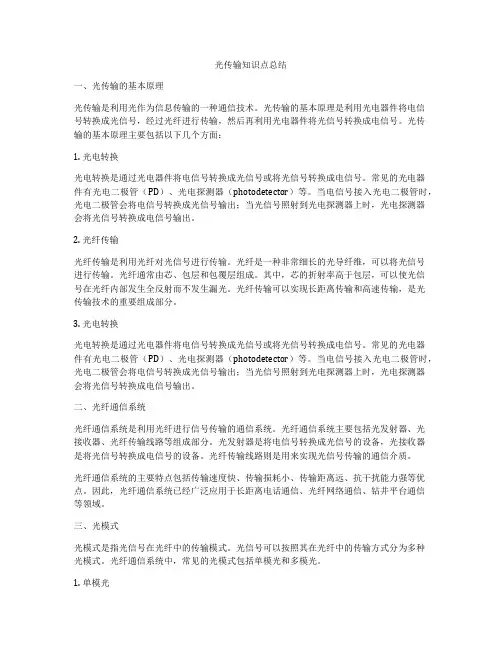

光传输知识点总结一、光传输的基本原理光传输是利用光作为信息传输的一种通信技术。

光传输的基本原理是利用光电器件将电信号转换成光信号，经过光纤进行传输，然后再利用光电器件将光信号转换成电信号。

光传输的基本原理主要包括以下几个方面：1. 光电转换光电转换是通过光电器件将电信号转换成光信号或将光信号转换成电信号。

常见的光电器件有光电二极管（PD）、光电探测器（photodetector）等。

当电信号接入光电二极管时，光电二极管会将电信号转换成光信号输出；当光信号照射到光电探测器上时，光电探测器会将光信号转换成电信号输出。

2. 光纤传输光纤传输是利用光纤对光信号进行传输。

光纤是一种非常细长的光导纤维，可以将光信号进行传输。

光纤通常由芯、包层和包覆层组成。

其中，芯的折射率高于包层，可以使光信号在光纤内部发生全反射而不发生漏光。

光纤传输可以实现长距离传输和高速传输，是光传输技术的重要组成部分。

3. 光电转换光电转换是通过光电器件将电信号转换成光信号或将光信号转换成电信号。

常见的光电器件有光电二极管（PD）、光电探测器（photodetector）等。

当电信号接入光电二极管时，光电二极管会将电信号转换成光信号输出；当光信号照射到光电探测器上时，光电探测器会将光信号转换成电信号输出。

二、光纤通信系统光纤通信系统是利用光纤进行信号传输的通信系统。

光纤通信系统主要包括光发射器、光接收器、光纤传输线路等组成部分。

光发射器是将电信号转换成光信号的设备，光接收器是将光信号转换成电信号的设备。

光纤传输线路则是用来实现光信号传输的通信介质。

光纤通信系统的主要特点包括传输速度快、传输损耗小、传输距离远、抗干扰能力强等优点。

因此，光纤通信系统已经广泛应用于长距离电话通信、光纤网络通信、钻井平台通信等领域。

三、光模式光模式是指光信号在光纤中的传输模式。

光信号可以按照其在光纤中的传输方式分为多种光模式。

光纤通信系统中，常见的光模式包括单模光和多模光。

关于光传输网络技术的知识介绍最近有网友想了解下光传输网络技术的知识,所以店铺就整理了相关资料分享给大家,具体内容如下.希望大家参考参考光传输网络技术一：光传输网络技术的介绍光传输是在发送方和接收方之间以光信号形态进行传输的技术。

光传输电视信号的工作过程是在光发射机、光纤和光接收机三者之间进行的; 在中心机房的光发射机把输入的RF电视信号变换成光信号，它由电/光变换器(Electric-Optical Transducer，E/O)完成，变换成的光信号由光纤传输导向接收设备(光接收机)接收，光接收机把从光纤中获取的光信号变换还原成电信号。

因此光传输信号的基理就是电/光和光/电变换的全过程，也称为光链路。

由于它的传输协议为全透明，使之能适合所有现成的标准协议主要解决传统传输(光纤和微波)所无法解决的传输问题。

是传统传输系统的必要补充和发展方向。

在以下情况之一，可选择采用无线光传输系统(1) 光纤不能到达，或难于到达(2) 微波干扰严重，而且需要申请频率许可证(3) 高速率时微波成本太高(4) 用户需要在几天内快速接入(5) 临时或应急通信光传输网络技术二：计算机网络的分类(1)按网络所覆盖的地域范围分局域网、城域网和广域网(2)按网络拓扑结构可分为：星型网络、树型网络、总线型网络、环型网络和网状网络(3)按网络使用性质来分：公用网和专用网(4)按网络的使用对象和范围来分：企业网、政府网、金融网、校园网(5)按通信信道特征分：广播式网络和点对点式网络(6)按传输技术来分：传输技术主要依赖于具体信道的传输特性：无线传输和有线传输光传输网络技术三：光传输一种光纤传输体制(前者是美国标准，用于北美地区，后者是国际标准)，它以同步传送模块(STM—1，155Mbps)为基本概念，其模块由信息净负荷、段开销、管理单元指针构成，其突出特点是利用虚容器方式兼容各种PDH体系。

准同步数字系列(Plesiochronous Digital Hierarchy ，PDH)：SONET/SDH出现前的一种数字传输体制，非光纤传输主流设备。

光纤传输知识点总结一、光纤传输的基本原理光纤传输的基本原理是利用光的全内反射特性进行信号的传输。

当光线进入光纤时，如果入射角小于临界角，光线就会被完全反射在光纤的内壁上，不会发生透射。

由于光的速度很快，因此通过光纤的传输速度也非常快。

在光纤传输过程中，光信号会在光纤中不断地进行全内反射，达到信息传输的目的。

二、光纤的特点1. 带宽大：由于光的波长较短，因此光纤的带宽远远大于传统的铜线传输。

2. 传输速度快：光的传输速度非常快，因此光纤传输的速度也非常快，是传统电信号传输的数倍甚至数十倍。

3. 抗干扰能力强：光信号在光纤中传输时，不会受到外界电磁干扰的影响，因此光纤传输的抗干扰能力非常强。

4. 传输距离远：由于光的传输损耗小，因此光纤传输可以实现更远距离的信号传输。

5. 体积小、重量轻：与传统的电缆相比，光纤具有较小的体积和重量，便于安装和维护。

三、光纤传输系统的结构光纤传输系统主要由光源、光纤、光接收器组成。

光源可以是激光、LED等发光器件，发出的光信号通过光纤传输到目标地点，然后被光接收器接收并转换成电信号。

在实际应用中，光纤传输系统通常还包括光纤放大器、光纤复用器、光纤解复用器等辅助设备，以及光纤连接器、光纤延长器等光纤配件。

四、光纤传输的应用1. 通讯领域：光纤传输在通讯领域得到了广泛的应用，包括电话通讯、数据传输、因特网接入等。

光纤传输的高速、大带宽特性，使其成为现代通讯系统的重要组成部分。

2. 电视信号传输：光纤传输可以实现高清晰度、高质量的电视信号传输，能够满足用户对高品质影视娱乐的需求。

3. 医疗领域：在医疗影像诊断和手术中，常常需要传输大量的影像数据。

光纤传输的高速、大带宽、抗干扰能力强的特性，使其成为医疗领域的首选传输介质。

4. 工业自动化：自动化生产线通常需要大量的传感器和执行器进行数据传输和控制，光纤传输可以满足这些设备的高速、抗干扰的需求。

5. 军事领域：光纤传输在军事通讯、雷达系统、导航系统等领域得到了广泛的应用，其高速、高可靠性的特性可以满足军事通讯的各种需求。

OTN设备组网与光纤连接简介1. 引言随着信息技术的不断发展，数据传输的需求也不断增长。

OTN（光传输网络）作为一种光纤传输技术，能够满足高速和大容量的需求，并且具备强大的传输性能和灵活性。

本文将介绍OTN设备组网以及光纤连接的基本知识。

2. OTN设备组网OTN设备组网指的是将多个OTN设备连接在一起，形成一个网络。

OTN设备包括OTN交换机、OTN传输器等。

典型的OTN网络可能包含多个传输节点和交换节点。

2.1 传输节点传输节点是OTN网络中的重要组成部分，负责数据传输和光信号调度。

传输节点可以连接多个设备，将其组织成一个传输链路。

传输节点通常使用OTN传输器进行光信号的放大和转换。

2.2 交换节点交换节点是OTN网络中实现不同网络之间互联的关键。

交换节点可以进行光信号的转接和交换，实现数据在不同传输链路之间的传输。

交换节点通常使用OTN交换机进行信号的处理和转发。

2.3 组网示意图下图展示了一个简单的OTN设备组网示意图：传输节点1 ───────── OTN传输器1 ────── 交换节点1 ────── O TN传输器2 ───────── 传输节点2│ ││ │├───────── 交换节点2 ──────────┤│ │└───────── 交换节点3 ──────────┘3. 光纤连接光纤连接是OTN设备组网中至关重要的一环，它承载着光信号的传输和通信。

光纤连接可以分为内部连接和外部连接。

3.1 内部连接内部连接是指在同一设备内部，连接不同的光模块或光口。

例如，在传输节点的OTN传输器内部，可以通过内部连接将光信号从一个光模块传输到另一个光模块。

内部连接通常使用光纤跳线进行。

3.2 外部连接外部连接是指连接不同设备之间的光纤连接。

例如，在传输节点和交换节点之间，可以通过外部连接将光信号进行传输和交换。

外部连接通常使用光纤线缆进行。

4. 光纤连接的标准为了确保光纤连接的质量和可靠性，有一些标准被制定和应用。

光纤传输重要基础知识点光纤传输是一种常见且广泛应用于通信领域的数据传输技术。

它利用光的物理特性，将信息以光信号的形式通过光纤传输，具有传输速度快、带宽大、抗干扰能力强等优点。

下面将介绍一些光纤传输的重要基础知识点。

1. 光纤的结构和工作原理：光纤主要由纤芯、包层和包覆组成。

光信号通过纤芯的全内反射来传输。

纤芯的折射率高于包层，确保光信号沿纤芯内部传播而不会发生衰减。

包层的作用是保护纤芯，并通过降低折射率的差异减小信号的传播损耗。

2. 光纤的类型：常见的光纤类型包括单模光纤（Single Mode Fiber，SMF）和多模光纤（Multi Mode Fiber，MMF）。

单模光纤适用于远距离传输，传输的光信号只有一个传播模式。

多模光纤适用于短距离传输，传输的光信号可以同时具备多个传播模式。

3. 光纤的衰减和色散：光信号在光纤中传输时会发生衰减和色散效应。

衰减是指光信号强度随传输距离增加而减弱，常用单位是分贝（dB）。

色散是指光信号在传输过程中不同波长的光信号到达终点的时间不同，导致信号畸变和距离限制。

为了减小衰减和色散带来的影响，可以采用光纤光放大器和补偿技术。

4. 光纤的连接和连接器：在光纤传输中，需要对光纤进行连接。

常用的光纤连接器包括FC（Fiber Connector）、SC（Subscriber Connector）和LC（Lucent Connector）等。

这些连接器可以实现光纤之间的精确对接，确保信号的传输质量。

5. 光纤网络的组成：光纤传输技术被广泛应用于构建各种类型的光纤网络。

光纤网络包括传输子系统、交换子系统和接入子系统。

传输子系统负责光信号的传输和放大，交换子系统实现光信号的转发和路由，接入子系统连接终端用户与光纤网络之间。

总的来说，光纤传输作为一种重要的数据传输技术，具有众多优点和广泛应用前景。

掌握光纤传输的基础知识，对于理解光纤通信原理、设计光纤网络以及解决光纤传输中的问题都具有重要意义。
