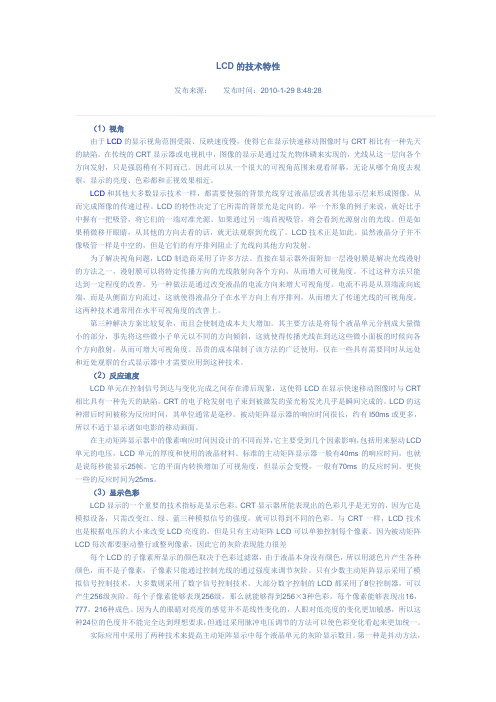

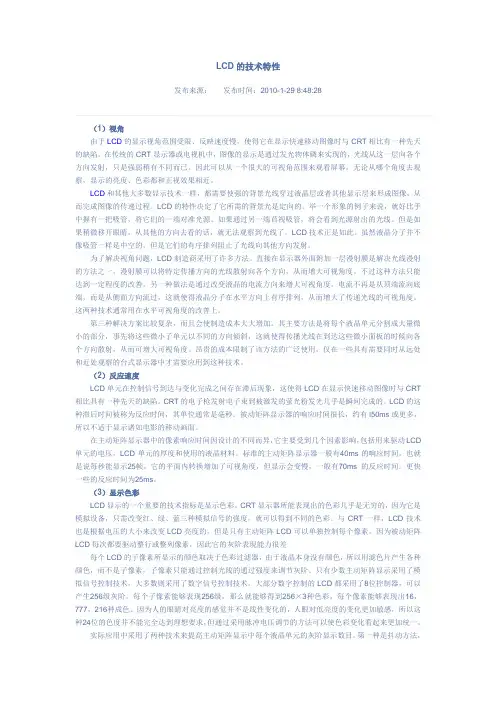

LCD的技术特性发布来源：发布时间：2010-1-29 8:48:28（1）视角由于LCD的显示视角范围受限、反映速度慢，使得它在显示快速移动图像时与CRT相比有一种先天的缺陷。
在传统的CRT显示器或电视机中，图像的显示是通过发光物体磷来实现的，光线从这一层向各个方向发射，只是强弱稍有不同而已。
因此可以从一个很大的可视角范围来观看屏幕，无论从哪个角度去观察，显示的亮度、色彩都和正视效果相近。
LCD和其他大多数显示技术一样，都需要使强的背景光线穿过液晶层或者其他显示层来形成图像，从而完成图像的传递过程。
LCD的特性决定了它所需的背景光是定向的。
举一个形象的例子来说，就好比手中握有一把吸管，将它们的一端对准光源。
如果通过另一端苜视吸管，将会看到光源射出的光线。
但是如果稍微移开眼睛，从其他的方向去看的话，就无法观察到光线了。
LCD技术正是如此。
虽然液晶分子并不像吸管一样是中空的，但是它们的有序排列阻止了光线向其他方向发射。
为了解决视角问题，LCD制造商采用了许多方法。
直接在显示器外面附加一层漫射膜是解决光线漫射的方法之一，漫射膜可以将特定传播方向的光线散射向各个方向，从而增大可视角度。
不过这种方法只能达到一定程度的改善。
另一种做法是通过改变液晶的电流方向来增大可视角度。
电流不再是从顶端流向底端，而是从侧面方向流过，这就使得液晶分子在水平方向上有序排列，从而增大了传递光线的可视角度。
这两种技术通常用在水平可视角度的改善上。
第三种解决方案比较复杂，而且会使制造成本大大增加。
其主要方法是将每个液晶单元分割成大量微小的部分，事先将这些微小子单元以不同的方向倾斜，这就使得传播光线在到达这些微小面板的时候向各个方向散射，从而可增大可视角度。
昂贵的成本限制了该方法的广泛使用，仅在一些具有需要同时从远处和近处观察的台式显示器中才需要应用到这种技术。
（2）反应速度LCD单元在控制信号到达与变化完成之间存在滞后现象，这使得LCD在显示快速移动图像时与CRT 相比具有一种先天的缺陷。
都有，而且几乎清一色为真彩色显示模块。
除了TFT类LCD外，一般小型LCD都内置控制器(控制器的概念相当于显示卡上的主控芯片)，直接提供MPU接口；而大中型LCD，要想控制其显示，都需要外加控制器，电路非常复杂。
三．不同类型的LCD产品LCD、LCM终端LCD就是指已经封装好液晶材料和引出电极的液晶玻璃面板，不包括LCD驱动器和控制器，它是所有LCD产品的最原始状态。
市场上面向直接用户的玻璃产品仅限于低密度的位段型产品。
LCM（LCDModule）即液晶显示模块，是指将玻璃和LCD驱动器集成到一起的LCD显示产品，它提供用户一个标准的LCD显示驱动接口（有4位、8位、VGA等不同类型），用户按照接口要求进行操作来控制LCD正确显示。
LCM相比较玻璃是一种更高集成度的LCD产品，对小尺寸LCD显示，LCM可以比较方便的与各种微控制器（比如单片机）连接；但是，对于大尺寸或彩色的LCD显示，一般会占用控制系统相当大部分的资源或根本无法实现控制，比如320×240 256色的彩色LCM，以20场/秒（即1秒钟全屏刷新显示20次）显示，一秒钟仅传输的数据量就高达：320×240×8×20＝1 1.71875Mb或1.465MB，如果让标准MCS51系列单片机处理，假设重复使用MOVX指令连续传输这些数据，考虑地址计算时间，至少需要接421.875MHz的时钟才能完成数据的传输，可见处理数据量的巨大。
LCD终端是指将LCD显示相关的所有器件或功能模组集成到一起的LCD显示产品，由于绝大部分显示和控制工作在终端内部完成，所以它仅需要提供用户一个低速的标准串行接口就可以方便的实现各种显示功能。
由于LCD产品，尤其是大规模LCM产品，需要处理信息量大，软件、硬件设计复杂，对一般的工程师来说，是一个不小的挑战，而LCD终端将用户从烦琐的LCM研发、调试中解放出来，大大加快了产品的研发进度，并且由于专业分工，确保了整个产品的稳定性，生产、维护都比较方便。
LCD液晶显示器的优缺点什么是液晶显示器？液晶显示器英文是Liquid Crystal Display，缩写为LCD。
它的主要原理是为以电流刺激液晶分子产生点、线、面配合背部灯管构成画面。
液晶显示器有什么特点？一、机身薄，节省空间：及比较笨重的CRT显示器相比，液晶显示器只要前者三分之一的空间。
二、省电，不产生高温：它属于低耗电产品，可以做到完全不发烫，相对及CRT显示器，因显像技术不可避免产生高温。
三、无辐射，益健康：液晶显示器完全无辐射，这对于整天在电脑前工作的人来说是一个福音。
四、画面柔和不伤眼：不同于CRT技术，液晶显示器画面不会闪烁，可以减少显示器对眼睛的伤害，眼睛不容易疲劳。
买液晶显示器须知：一、尺寸大小：15英寸是最多人的选择，不过近年来，17及19英寸开始流行。
如果你只是处理文字工作或上网，15英寸就能满足需要。
如果你从事电脑绘图、视像编辑，较大尺寸比较适合。
二、可视角：对于15及17英寸的显示器来说，大多数是一个人使用，因此120度垂视角已经足够。
18英寸以上则需要150度以上。
优派多款机采用特别技术，可以达到170度视角。
三、对比率：一般来说，对比度比值越大越好，就现在的技术而言，所有尺寸的液晶显示器亮度最基本的对比率应该以400：1。
四、亮度：对于用电脑处理文书工作的人来说，250nits亮度已经足够；如果你经常玩电脑游戏，观看数码光碟（DVD）或电视，那么就必须选择450nits亮度。
五、反应时间：反应时间至少低于40毫秒（ms）才会出现托影的动态影像，就目前产品来说，拥有低于25毫秒的反应时间的彩色液晶显示器应是你基本考量之一。
但若是以欣赏动画影片或玩线上游戏，建议选择16ms反应时间的机型。
六、亮点：市场上没有一定标准，但是每个彩色液晶显示器的亮点不应超过5个。
液晶显示器的缺点现在市面上有很多低价的14、15英寸液晶显示器出售，许多商家也将液晶吹捧到天上去了，诚然，液晶有不少非常明显的优点，只是由于各种原因，目前出售的低价位液晶都只是属于液晶产品里面的“低端”，本身有不少先天的缺点，下面我们来详细分析一下到底这些液晶显示器有什么缺点。
LCD显示器特点：（1）无辐射，益健康：液晶显示器完全无辐射；（2）机身薄，节省空间：与比较笨重的LED显示器相比，液晶显示器只要前者三分之一的空间；（3）省电，不产生高温：它属于低耗电产品，可以做到完全不发热(主要耗电和发热部分存在于背光灯管或LED)，而CRT显示器，因显像技术不可避免产生高温；（4）画面柔和不伤眼：液晶显示器画面不会闪烁，可以减少显示器对眼睛的伤害，眼睛不容易疲劳。
LCD显示器选用：设计采用1602型LCD，1602型LCD显示模块具有体积小，功耗低，显示内容丰富等特点。
1602型LCD可以显示2行16个字符，有8位数据总线D0～D7和RS，R/W，EN三个控制端口，工作电压为5V，并且具有字符对比度调节和背光功能。
1602采用标准的16脚接口，其中:第1脚：VSS为地电源；第2脚：VDD接5V正电源；第3脚：V0为液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度；第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器；第5脚：RW为读写信号线，高电平时进行读操作，低电平时进行写操作。
当RS和RW 共同为低电平时可以写入指令或者显示地址，当RS为低电平RW为高电平时可以读忙信号，当RS为高电平RW为低电平时可以写入数据；第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令；第7～14脚：D0～D7为8位双向数据线；第15～16脚：空脚。
1602液晶模块内部的控制器的控制指令：它的读写操作、屏幕和光标的操作都是通过指令编程来实现的。
（说明：1为高电平、0为低电平）。
指令1：清显示，指令码01H，光标复位到地址00H位置；指令2：光标复位，光标返回到地址00H；指令3：光标和显示模式设置I/D：光标移动方向，高电平右移，低电平左移。
S:屏幕上所有文字是否左移或者右移。

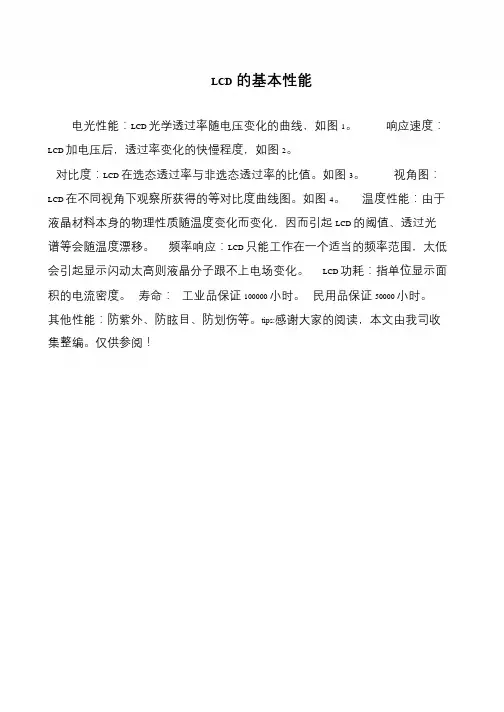

LCD的基本性能
电光性能：LCD 光学透过率随电压变化的曲线，如图1。
响应速度：LCD 加电压后，透过率变化的快慢程度，如图2。
对比度：LCD 在选态透过率与非选态透过率的比值。
如图3。
视角图：LCD 在不同视角下观察所获得的等对比度曲线图。
如图4。
温度性能：由于液晶材料本身的物理性质随温度变化而变化，因而引起LCD 的阈值、透过光
谱等会随温度漂移。
频率响应：LCD 只能工作在一个适当的频率范围，太低会引起显示闪动太高则液晶分子跟不上电场变化。
LCD 功耗：指单位显示面积的电流密度。
寿命：工业品保证100000 小时。
民用品保证50000 小时。
其他性能：防紫外、防眩目、防划伤等。
tips:感谢大家的阅读，本文由我司收
集整编。
仅供参阅！。

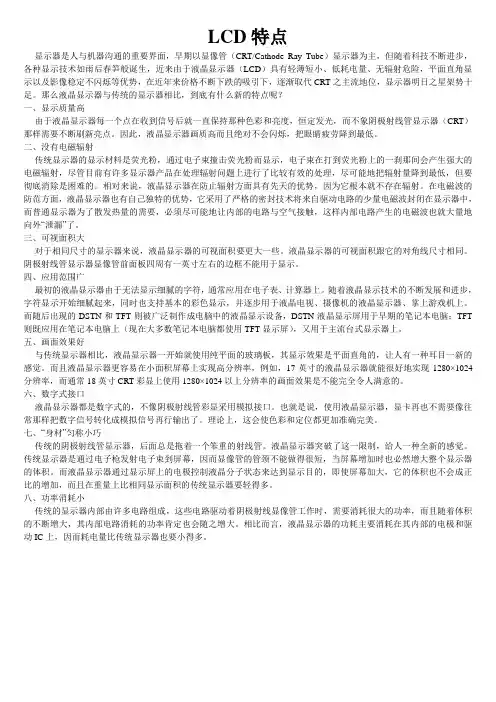

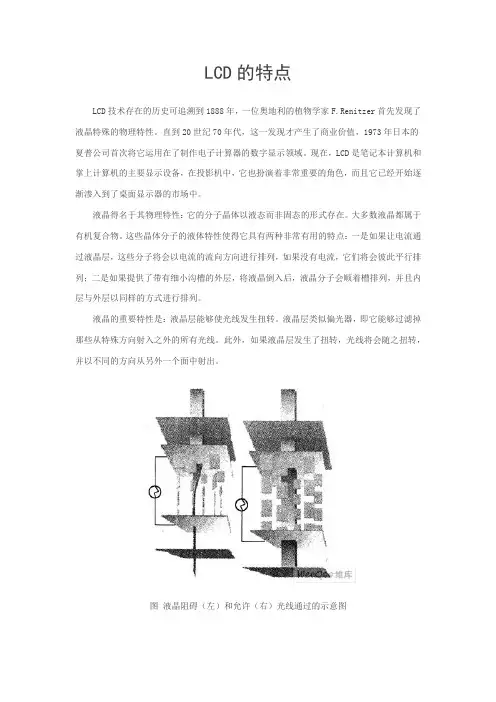

LCD特点显示器是人与机器沟通的重要界面，早期以显像管（CRT/Cathode Ray Tube）显示器为主，但随着科技不断进步，各种显示技术如雨后春笋般诞生，近来由于液晶显示器（LCD）具有轻薄短小、低耗电量、无辐射危险，平面直角显示以及影像稳定不闪烁等优势，在近年来价格不断下跌的吸引下，逐渐取代CRT之主流地位，显示器明日之星架势十足。
那么液晶显示器与传统的显示器相比，到底有什么新的特点呢？一、显示质量高由于液晶显示器每一个点在收到信号后就一直保持那种色彩和亮度，恒定发光，而不象阴极射线管显示器（CRT）那样需要不断刷新亮点。
因此，液晶显示器画质高而且绝对不会闪烁，把眼睛疲劳降到最低。
二、没有电磁辐射传统显示器的显示材料是荧光粉，通过电子束撞击荧光粉而显示，电子束在打到荧光粉上的一刹那间会产生强大的电磁辐射，尽管目前有许多显示器产品在处理辐射问题上进行了比较有效的处理，尽可能地把辐射量降到最低，但要彻底消除是困难的。
相对来说，液晶显示器在防止辐射方面具有先天的优势，因为它根本就不存在辐射。
在电磁波的防范方面，液晶显示器也有自己独特的优势，它采用了严格的密封技术将来自驱动电路的少量电磁波封闭在显示器中，而普通显示器为了散发热量的需要，必须尽可能地让内部的电路与空气接触，这样内部电路产生的电磁波也就大量地向外“泄漏”了。
三、可视面积大对于相同尺寸的显示器来说，液晶显示器的可视面积要更大一些。
液晶显示器的可视面积跟它的对角线尺寸相同。
阴极射线管显示器显像管前面板四周有一英寸左右的边框不能用于显示。
四、应用范围广最初的液晶显示器由于无法显示细腻的字符，通常应用在电子表、计算器上。
随着液晶显示技术的不断发展和进步，字符显示开始细腻起来，同时也支持基本的彩色显示，并逐步用于液晶电视、摄像机的液晶显示器、掌上游戏机上。
而随后出现的DSTN和TFT则被广泛制作成电脑中的液晶显示设备，DSTN液晶显示屏用于早期的笔记本电脑；TFT 则既应用在笔记本电脑上（现在大多数笔记本电脑都使用TFT显示屏），又用于主流台式显示器上。
LCD特性一览
1、工作温度和储存温度：
常温的LCD工作温度为0℃~50℃，存储温度为-20℃～７０℃。
宽温的ＬＣＤ工作温度－3０℃～8０℃，存储温度-40℃～１００℃。
2、对比度：
ＴＮＬＣＤ：ＤＵＴＹ１～１/８时，Ｃｒ〉5。
DUTY 1/8~1/16（包含1/8）时，Cr〉3。
STN LCD：蓝、灰模式时，Cr〉3。
黄、绿、黄绿模式时，Cr〉5。
3、响应时间：
TN LCD：上升时间〈２５０ｍｓ；
下降时间〈３００ｍｓ。
STN LCD：上升时间〈400ｍｓ；
下降时间〈4００ｍｓ。
4、视角范围：
TN LCD：DUTY 1~1/8时，〉 30°；
DUTY 1/8~1/16时，〉25°。
STN LCD：DUTY〉1/64时，〉50°；
DUTY〈=1/64时，〉30°。
5、阈值电压：
常温下TN 最低达到0.7V，STN最低达到0.8V。
宽温时最低的阈值电压会相应提高。

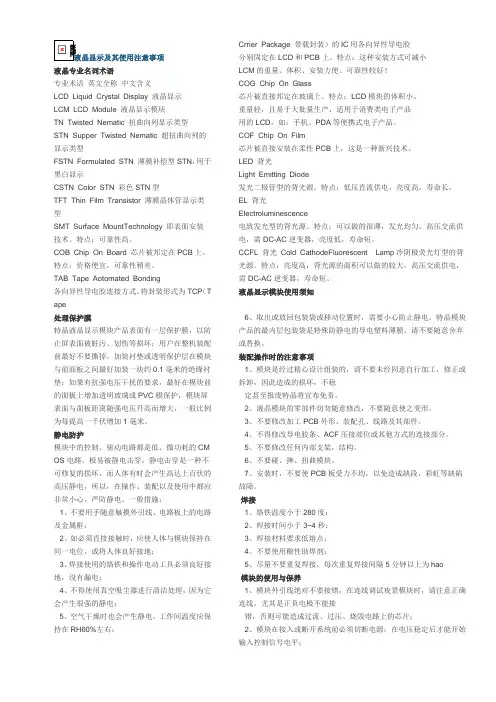

关于液晶模组选型的建议
很多时候，应用开发工程师需要知道液晶模块的功能，以配合系统的要求，
但是对液晶模组有全面了解的人并不多，往往选择了并不是最合适的产品，
导致开发过程的复杂化、成本浪费、性能及寿命不符合最终产品的要求，
对于已经接近完成的开发项目，处于很尴尬的境地：
1、在原有基础上更改，软件需要重写！
2、原理图重新设计。
3、PCB重新设计。
4、更严重的是结构变更，很多时候已经不允许。
5、成本发生变化（含开发成本及产品材料成本）。
6、不能按期完成项目。
7、其他不可预期的问题。
鉴于以上情况，希望大家在选择液晶产品之前，充分了解液晶模组的分类，
最好直接接触液晶产品的专业人士，听听他们的建议，避免走弯路。
液晶模组按照功能的划分（存属个人看法，仅供参考）：
我们主要关注以下指标：
1、液晶屏（分辨率、点距、占空；正显、负显；颜色；FSTN、STN）。
2、驱动方式（驱动IC、有无控制IC）。
3、驱动电压（内置、外置；正、负、电压值）。
4、背光形式（CCFL、LED、EL；侧背、底背）。
5、模组结构（TAB、COG、COB；安装结构）。
6、接口方式（并口80、并口68、串口232、串口I2C）。
选择液晶模组时，首先考虑的是显示内容，根据显示内容确定点阵。
其次，依据结构确定液晶的尺寸，包括外形及有效显示区。
使用环境：温度、光照、湿度、机械强度等，也是必须考虑的，详细说明：
温度类型：常温型（0~+50度）、宽温型（-20~+70度）。
根据适用环境光照情况：
a)、反射型（无背光，有照明或白天使用），适合光线强的室外。
b)、透反射型（有背光，有光照或黑暗中），可以据光线开闭背光，适合室外。
c)、透射型（有背光，有光照或黑暗中），背光必须开，不适合室外。
对于湿度大、机械震动强度高的：
建议采用TAB或COG产品，连接方式比较可靠，不易发生霉蚀。
COB由于靠导电胶条连接，抗震能力较弱，另外PCB金手指部分易发生霉蚀。
根据CPU资源，选择接口方式，是否液晶模组内置控制器。
现在很多ARM芯片内部有液晶控制器，可以综合考虑成本，
选择合适的液晶模组。
通常，128行以下的液晶模组，不需要专门的液晶控制器，
这类液晶驱动IC是将驱动和控制集成在一起的，如S6B0108,SED1520,
S6B1713,S6B0741,SED1565......
128行以上到240行通常采用驱动IC+控制IC的方式，常用的驱动IC如
S6B0086,NT7701,T6A39......
常用单色（无灰度）控制芯片有：T6963，SED1335,RA8802等。
STN和FSTN的比较：FSTN速度较快，对比度和视角较好，适合于高行数，
成本比STN高10~20%，颜色和底色略有区别。
TAB和COB的比较：
TAB连接可靠，结构超薄，功耗很低，结构强度低，抗冲击弱。
COB结构强度高，结构笨重，连接方式较差，功耗大，适合台式机。
几种背光比较：
CCFL适合大中型透射型液晶，需要导光板，亮度高，寿命长，需要逆变器。
LED适合中小型液晶，需要导光板，亮度高，寿命可达5万小时，通常不需要专用电源。
EL适合中小型液晶，超薄（<0.4MM），亮度低，功耗低，寿命短（2000小时）。
以上所述内容，谨代表我个人的观点，只供参考！！！。
