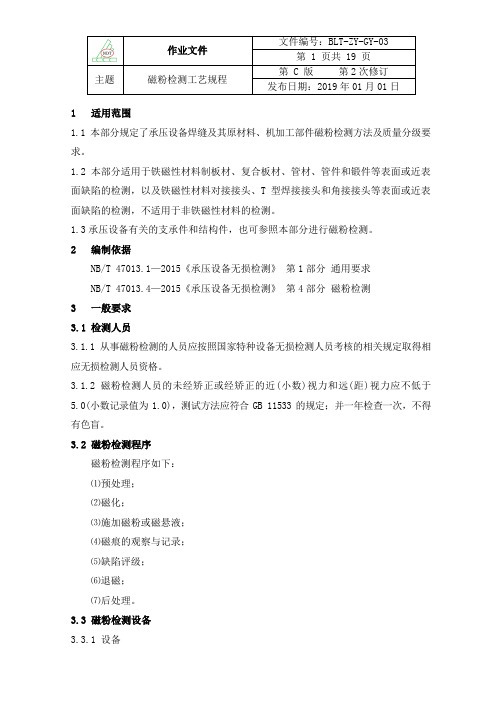

1 适用范围1.1本部分规定了承压设备焊缝及其原材料、机加工部件磁粉检测方法及质量分级要求。
1.2本部分适用于铁磁性材料制板材、复合板材、管材、管件和锻件等表面或近表面缺陷的检测，以及铁磁性材料对接接头、T型焊接接头和角接接头等表面或近表面缺陷的检测，不适用于非铁磁性材料的检测。
1.3承压设备有关的支承件和结构件，也可参照本部分进行磁粉检测。
2 编制依据NB/T 47013.1—2015《承压设备无损检测》第1部分通用要求NB/T 47013.4—2015《承压设备无损检测》第4部分磁粉检测3 一般要求3.1 检测人员3.1.1从事磁粉检测的人员应按照国家特种设备无损检测人员考核的相关规定取得相应无损检测人员资格。
3.1.2磁粉检测人员的未经矫正或经矫正的近(小数)视力和远(距)视力应不低于5.0(小数记录值为1.0)，测试方法应符合GB 11533的规定；并一年检查一次，不得有色盲。
3.2 磁粉检测程序磁粉检测程序如下：⑴预处理；⑵磁化；⑶施加磁粉或磁悬液；⑷磁痕的观察与记录；⑸缺陷评级；⑹退磁；⑺后处理。
3.3 磁粉检测设备3.3.1 设备磁粉检测设备应符合JB/T8290的规定。
3.3.2 提升力当使用磁轭最大间距时，交流电磁轭至少应有45N的提升力；直流电（包括整流电）磁轭或永久性磁轭至少应有177N的提升力；交叉磁轭至少应有118N的提升力（磁极与试件表面间隙为小于等于0.5mm）。
3.3.3 断电相位控制器采用剩磁法检测时，交流探伤机应配备断电相位控制器。
3.3.4黑光灯当采用荧光磁粉检测时，使用的黑光灯在工件表面的辐照强度应大于或等于1OOOμW/cm2，其波长应为315nm-400nm，峰值波长约为365nm。
黑光源应符合GB/T 5097的规定。
3.3.5黑光辐光照度计黑光辐光照度计用于测量黑光的辐照度，其测量的波长范围应至少在315nm-400nm内，峰值波长约为365nm。
磁粉探伤检验程序和标准1.0 目的本规程叙述了磁粉检验人员如何正确的进行检验工作，在规程中着重介绍了探伤方法，检验材料磁悬液的配制，磁粉探伤步骤，检验评定等内容，以本规程作为从事磁粉检验人员的工作手则。
2.0 范围本规程主要为海上平台维修建造等所使用，湿式磁粉的检验技术被检对象为所有铁磁性材料表面和近表面的裂纹以及其它缺陷。
3.0 探伤方法本公司生产的结其构材料主要为铁磁性物质，它的被检部位为焊缝、热影响区的母材和结构材料的打磨处，以及材料切割磨平处等，检验的场所以现场为主，根据以上特点，磁粉探伤采用的方法为手提便携式电磁轭和永久磁轭法等。
4.0磁粉探伤灵敏度试验片磁粉探伤试验片是磁粉探伤必备工具，它可用以检查设备的磁场强度范围、磁化方向、磁粉、磁悬液的性能，以及探伤时综合灵敏度等，常用的试片有以下几种。
4.1 ASME 8角试片4.2日本A 型标准试片注：1)试片的型号中,分数的分子为人工缺陷深度,分母为试片厚度单位μm。
2)对灵敏度试片施加磁粉时，应采用连续法。
3)试片的使用方法、粘贴方法：先洗净试片防锈油，将试片开槽的一面紧贴于清洁的被检查工件表面，用胶带贴紧，但不得盖住试片的槽部。
5.0磁粉5.1根据标准规定，探伤所用的磁粉粒度不小于200目。
我公司现采用磁膏配置的磁悬液或成品磁悬液，目数为350目。
5.2为了使磁粉与被检件有一定的对比度，使用白色反差剂打底，磁粉的颜色为黑色。
6.0磁悬液的配制6.1磁粉膏挤出100mm长的磁粉膏，冲入1000ml（1升）水溶解，搅拌后，即可进行探伤。
6.2水磁悬液配制磁粉悬浮在水里成为水磁悬液。
配方为：水1000毫升，肥皂4克，磁粉7-10克，水温50-60℃。
6.3油磁悬液配制磁粉悬浮在油里成为油磁悬液。
配方为：煤油500毫升，变压器油500毫升，共计1000毫升，磁粉20-30克。
6.4磁悬液的使用期限配制一次的水磁悬液使用的最长时间为3个月。
配制一次的油磁悬液使用的最长时间为6个月。

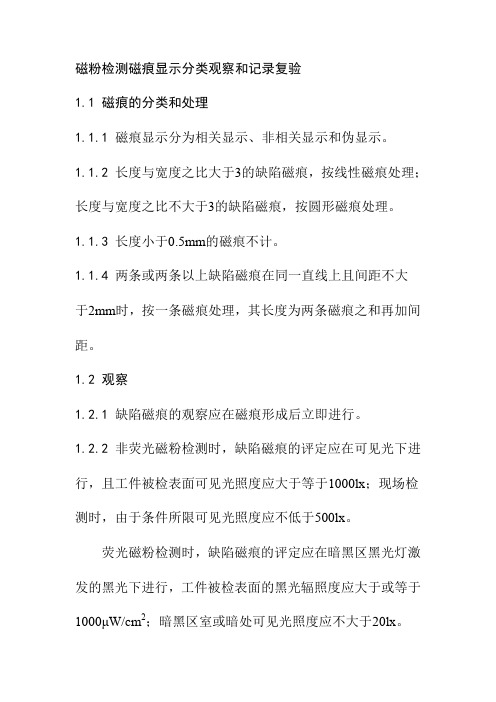

磁粉检测磁痕显示分类观察和记录复验1.1 磁痕的分类和处理1.1.1磁痕显示分为相关显示、非相关显示和伪显示。
1.1.2长度与宽度之比大于3的缺陷磁痕，按线性磁痕处理；长度与宽度之比不大于3的缺陷磁痕，按圆形磁痕处理。
1.1.3长度小于0.5mm的磁痕不计。
1.1.4两条或两条以上缺陷磁痕在同一直线上且间距不大于2mm时，按一条磁痕处理，其长度为两条磁痕之和再加间距。
1.2 观察1.2.1缺陷磁痕的观察应在磁痕形成后立即进行。
1.2.2非荧光磁粉检测时，缺陷磁痕的评定应在可见光下进行，且工件被检表面可见光照度应大于等于1000lx；现场检测时，由于条件所限可见光照度应不低于500lx。
荧光磁粉检测时，缺陷磁痕的评定应在暗黑区黑光灯激发的黑光下进行，工件被检表面的黑光辐照度应大于或等于1000μW/cm2；暗黑区室或暗处可见光照度应不大于20lx。
检测人员进入暗区至少5min后进行荧光磁粉检测，观察时不应佩戴对检测结果评判有影响的眼镜或滤光镜。
1.2.3除能确认磁痕是由于工件材料局部磁性不均或操作不当造成的之外，其他磁痕显示均应作为缺陷磁痕处理。
为辨认细小磁痕显示，观察时应辅以2倍～10倍的放大镜进行观察。
1.3 记录可用下列一种或数种方式记录显示：a) 文字描述；b) 草图；c) 照片；d) 透明胶带；e) 透明漆“凝结”被检表面的显示；f) 可剥离的反差增强剂；g) 录像；h) 环氧树脂或化学磁粉混合物；i) 磁带；j) 电子扫描。
7 复验当出现下列情况之一时，需要复验：a) 检测结束时，用标准试片或标准试块验证检测灵敏度不符合要求时；b) 发现检测过程中操作方法有误或技术条件改变时；c) 合同各方有争议或认为有必要时;d) 对检测结果有怀疑时。

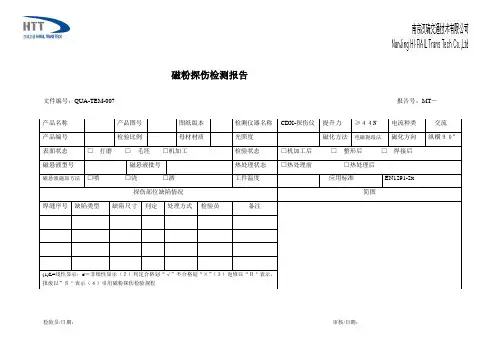

磁粉探伤检测报告
文件编号：QUA-TEM-007 报告号：MT－
产品名称产品图号图纸版本检测仪器名称CDX-探伤仪提升力≥４４N电流种类交流
产品编号检验比例母材材质光照度磁化方法电磁扼湿法磁化方向纵横９０º表面状态□打磨□毛坯□机加工检验状态□机加工后□整形后□焊接后
磁悬液型号磁悬液批号热处理状态□热处理前□热处理后
磁悬液施加方法□喷□浇□洒工件温度应用标准EN1291-2x
探伤部位缺陷情况简图
焊缝序号缺陷类型缺陷尺寸判定处理方式检验员备注
(1)L=线性显示；d＝非线性显示（２）判定合格划“√”不合格划“×”（３）返修以“Ｒ＂表示，
报废以”Ｓ＂表示（４）引用磁粉探伤检验规程
检验员/日期：审核/日期：。
五、铁路客车滚动轴承零件磁粉探伤1适用范围本部分工艺适用于最高运行速度不大于200km/h的铁路客车滚动轴承零件磁粉探伤检查。
本部分工艺规定了铁路客车滚动轴承零件的湿法连续法磁粉探伤的适用范围、检验规则、探伤设备及器材、性能校验、探伤工艺、质量标准、探伤标识和记录等。
2检验规则轴承首次装用前,须对轴承内、外圈和滚子施行湿法复合磁化磁粉探伤检查（有特殊规定者除外）。
轴承检修时，须对轴承内、外圈和滚子施行湿法复合磁化磁粉探伤检查(轴承内圈如不退卸时，其内圈随车轴一起施行磁粉探伤检查)。
3探伤设备及器材磁粉探伤机和磁粉等重要器材，应通过铁道部组织的技术评审或生产质量认证，经验收合格后方可投入使用。
3.1 磁粉探伤机3.1.1 轴承零件磁粉探伤机应具有手动和自动两种操作方式，具备周向磁化、纵向磁化、复合磁化和自动退磁功能,并按规定的周期进行检修。
3.1.2 轴承内、外圈磁粉探伤机：周向额定磁化电流至少应达到6000A，并连续可调；纵向磁化磁动势至少应达到12000 AT,并连续可调。
3.1.3 轴承滚子磁粉探伤机：周向额定磁化电流至少应达到600 A（新制、大修设备至少应为700A），并连续可调；纵向磁化磁动势至少应达到4000 AT，并连续可调。
采用直接通电法磁化时应防止打火。
3.1.4 采用非荧光磁粉探伤时，观察区域白光照度应不小于500lx。
3.1.5 采用荧光磁粉探伤时，紫外线波长范围应在320nm～400nm内，中心波长为365nm，紫外线辐照度与白光照度之间的关系应符合附件1规定。
3.1.6 磁化时间应为2s～3s。
3.1.7 整机绝缘电阻≥2MΩ。
3.1.8 退磁效果≤0.3mT（3Gs）。
3.1.9 微机控制系统还应具备以下功能3.1.9.1 能有效地对探伤设备的周向磁化电流、纵向磁化电流（磁动势）等主要技术参数进行实时监控和自动记录；3.1.9.2 具有过载、欠流报警功能；3.1.9.3 能对探伤性能校验和探伤记录进行打印、存储和查询；3.1.9.4 具有探伤设备主要故障的自诊断功能；3.1.9.5 具有客车车辆信息管理系统（KMIS）接口，高速USB接口。
