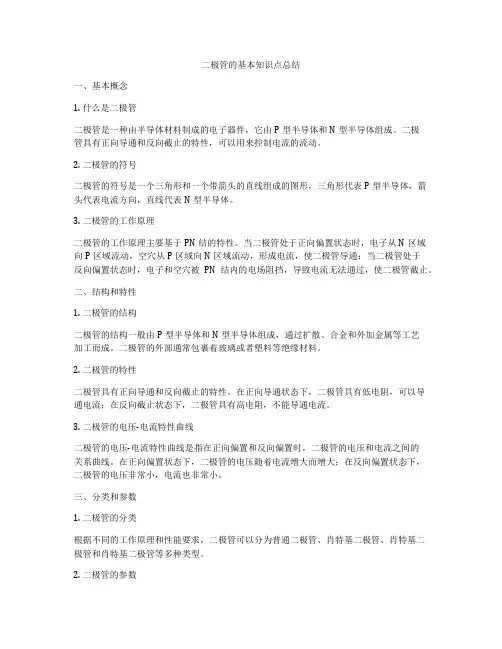

二极管的基本知识点总结一、基本概念1. 什么是二极管二极管是一种由半导体材料制成的电子器件,它由P型半导体和N型半导体组成。
二极管具有正向导通和反向截止的特性,可以用来控制电流的流动。
2. 二极管的符号二极管的符号是一个三角形和一个带箭头的直线组成的图形,三角形代表P型半导体,箭头代表电流方向,直线代表N型半导体。
3. 二极管的工作原理二极管的工作原理主要基于PN结的特性。
当二极管处于正向偏置状态时,电子从N区域向P区域流动,空穴从P区域向N区域流动,形成电流,使二极管导通;当二极管处于反向偏置状态时,电子和空穴被PN结内的电场阻挡,导致电流无法通过,使二极管截止。

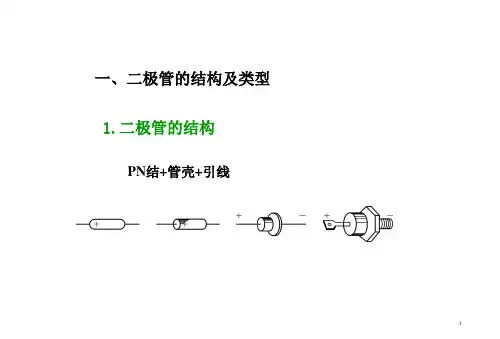

二、结构和特性1. 二极管的结构二极管的结构一般由P型半导体和N型半导体组成,通过扩散、合金和外加金属等工艺加工而成。
二极管的外部通常包裹着玻璃或者塑料等绝缘材料。
2. 二极管的特性二极管具有正向导通和反向截止的特性。
在正向导通状态下,二极管具有低电阻,可以导通电流;在反向截止状态下,二极管具有高电阻,不能导通电流。
3. 二极管的电压-电流特性曲线二极管的电压-电流特性曲线是指在正向偏置和反向偏置时,二极管的电压和电流之间的关系曲线。
在正向偏置状态下,二极管的电压随着电流增大而增大;在反向偏置状态下,二极管的电压非常小,电流也非常小。
三、分类和参数1. 二极管的分类根据不同的工作原理和性能要求,二极管可以分为普通二极管、肖特基二极管、肖特基二极管和肖特基二极管等多种类型。
2. 二极管的参数二极管的主要参数包括最大反向工作电压、最大正向工作电流、漏电流、正向压降、反向击穿电压等。
3. 二极管的选择在实际电路设计中,需要根据具体的要求和条件来选择适合的二极管。
例如,对于开关电路,一般会选择反向恢复二极管;对于高频电路,需要选择高频二极管。
四、应用领域1. 电源和稳压器二极管可以作为整流器,将交流电转换为直流电;也可以作为稳压二极管,用来稳定电压。
各种二极管符号及作用二极管是一种常见的电子器件,广泛应用于电路中。
它具有电流只能单向通过的特性,常用于整流、检波、稳压、开关等电路中。
下面将详细介绍各种二极管的符号及作用。
1.正向导通二极管(正向二极管):正向导通二极管的符号为一个三角箭头指向一条直线。
它由P型半导体和N型半导体组成,P区称为阳极,N区称为阴极。
当外加正向电压时,两个半导体之间的势垒会被压低或消除,形成导电通道,电流可以顺利通过。
所以正向导通二极管主要用作整流器、放大器等电路中。
2.反向截止二极管(反向二极管):反向截止二极管的符号为一个三角箭头指向一条直线,并且箭头与直线相连。
它同样由P型半导体和N型半导体组成,但是当外加反向电压时,两个半导体之间的势垒会增大,阻断电流流动。
所以反向截止二极管主要用作保护电路中的组件,防止过电压损坏其他器件。
3.发光二极管(LED):发光二极管的符号与正向导通二极管相似,但在箭头顶部加了两条斜线,表示发光。
发光二极管在正向导通时会发出可见光或红外线,常用于指示灯、显示屏、数码管等场景中。
4. 齐纳二极管(Zener二极管):齐纳二极管的符号与正向导通二极管相似,但在箭头上加了一个斜杠。
齐纳二极管是一种特殊的二极管,主要用于稳压电路中。
当反向电压达到其中一特定电压值时,齐纳二极管会出现反向击穿现象,即通过漏电流来维持固定电压输出。
因此,齐纳二极管可以用来实现稳定的电压源。
5. Schottky二极管:Schottky二极管的符号与正向导通二极管相似,但箭头底部加了一个横线。
Schottky二极管由金属与半导体的接触形成,具有快速开关速度和低导通压降的特性。
它广泛应用于高速开关电路、电源转换器、射频调制解调器等场景中。
6.多层结二极管(TPD):多层结二极管的符号使用两个三角箭头,一个指向上方,一个指向下方,两个三角箭头之间有一个横线连接。
多层结二极管由多个PN结级联而成,可以在高电压条件下工作。

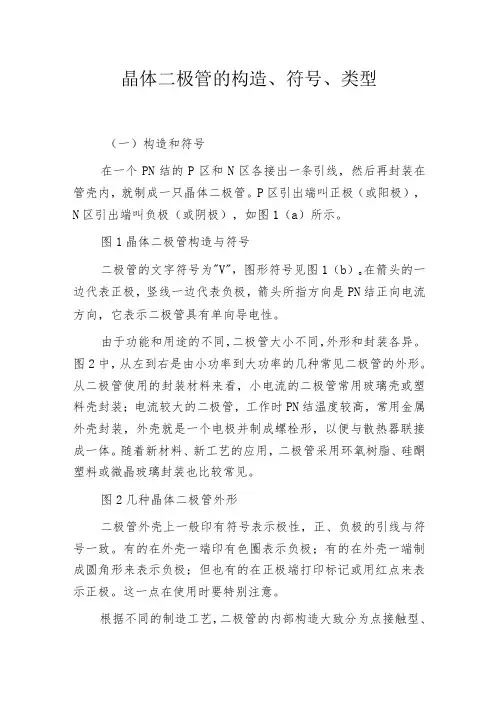

晶体二极管的构造、符号、类型(一)构造和符号在一个PN结的P区和N区各接出一条引线,然后再封装在管壳内,就制成一只晶体二极管。
P区引出端叫正极(或阳极),N区引出端叫负极(或阴极),如图1(a)所示。
图1晶体二极管构造与符号二极管的文字符号为"V",图形符号见图1(b)o在箭头的一边代表正极,竖线一边代表负极,箭头所指方向是PN结正向电流方向,它表示二极管具有单向导电性。
由于功能和用途的不同,二极管大小不同,外形和封装各异。
图2中,从左到右是由小功率到大功率的几种常见二极管的外形。
从二极管使用的封装材料来看,小电流的二极管常用玻璃壳或塑料壳封装;电流较大的二极管,工作时PN结温度较高,常用金属外壳封装,外壳就是一个电极并制成螺栓形,以便与散热器联接成一体。
随着新材料、新工艺的应用,二极管采用环氧树脂、硅酮塑料或微晶玻璃封装也比较常见。

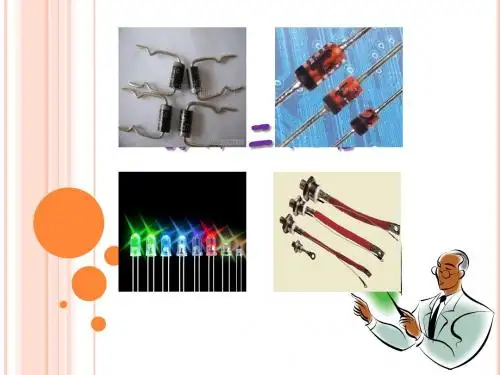

图2几种晶体二极管外形二极管外壳上一般印有符号表示极性,正、负极的引线与符号一致。
有的在外壳一端印有色圈表示负极;有的在外壳一端制成圆角形来表示负极;但也有的在正极端打印标记或用红点来表示正极。
这一点在使用时要特别注意。
根据不同的制造工艺,二极管的内部构造大致分为点接触型、面接触型和平面型三种,以适应不同用途的需要。
如图3所示。
图3晶体二极管的内部构造示意图a)点接触型b)面接触型c)平面型点接触型二极管的特点是:PN结的面积小,结电容小,适用于高频工作,但只能通过较小的电流。
面接触型二极管的特点是:PN结的面积大,结电容也大,只能在较低频率下工作,允许通过的电流较大。
平面型二极管用特殊工艺制成,它的特点是:结面积较小时,结电容小,适用于在数字电路工作;结面积较大时,可以通过很大的电流。
(二)类型1.型号二极管品种很多,特性不一,为便于区别和选用,每种二极管都有一个型号。
按照国家标准GB249—74的规定,国产二极管的型号由五个部分组成。
需要注意,第四部分数字是表示某系列二极管的序号,序号不同的二极管其特性不同。

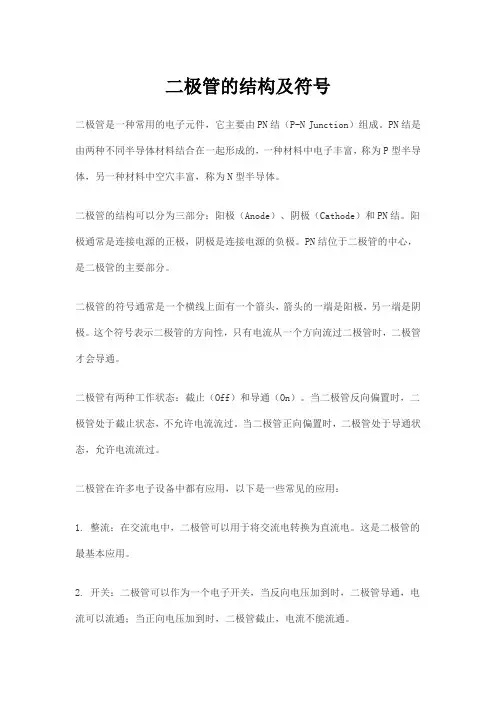

二极管的结构及符号二极管是一种常用的电子元件,它主要由PN结(P-N Junction)组成。
PN结是由两种不同半导体材料结合在一起形成的,一种材料中电子丰富,称为P型半导体,另一种材料中空穴丰富,称为N型半导体。
二极管的结构可以分为三部分:阳极(Anode)、阴极(Cathode)和PN结。
阳极通常是连接电源的正极,阴极是连接电源的负极。
PN结位于二极管的中心,是二极管的主要部分。
二极管的符号通常是一个横线上面有一个箭头,箭头的一端是阳极,另一端是阴极。
这个符号表示二极管的方向性,只有电流从一个方向流过二极管时,二极管才会导通。
二极管有两种工作状态:截止(Off)和导通(On)。
当二极管反向偏置时,二极管处于截止状态,不允许电流流过。
当二极管正向偏置时,二极管处于导通状态,允许电流流过。
二极管在许多电子设备中都有应用,以下是一些常见的应用:1. 整流:在交流电中,二极管可以用于将交流电转换为直流电。
这是二极管的最基本应用。
2. 开关:二极管可以作为一个电子开关,当反向电压加到时,二极管导通,电流可以流通;当正向电压加到时,二极管截止,电流不能流通。
3. 信号放大:在电子电路中,二极管可以用于放大微小的电信号。
4. 限幅:在电源中,二极管可以用于限幅,防止电源电压超过额定值。
5. 稳压:在稳压电源中,二极管可以用于稳定输出电压。
6. 变频:在无线电设备中,二极管可以用于变频。
7. 极性保护:在电子设备中,二极管可以用于检测电极性,防止设备因电极性错误而损坏。
以上只是一部分应用,实际上,二极管的应用非常广泛,几乎涵盖了所有电子设备。

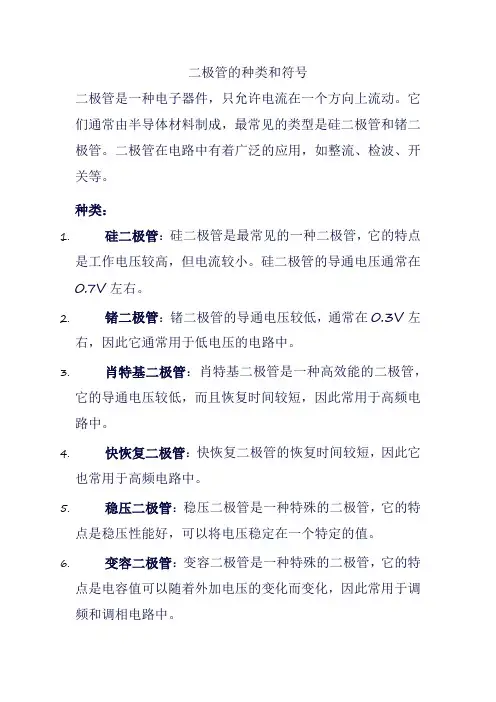

二极管的种类和符号
二极管是一种电子器件,只允许电流在一个方向上流动。
它们通常由半导体材料制成,最常见的类型是硅二极管和锗二极管。
二极管在电路中有着广泛的应用,如整流、检波、开关等。
种类:
1.硅二极管:硅二极管是最常见的一种二极管,它的特点
是工作电压较高,但电流较小。
硅二极管的导通电压通常在0.7V左右。
2.锗二极管:锗二极管的导通电压较低,通常在0.3V左
右,因此它通常用于低电压的电路中。
3.肖特基二极管:肖特基二极管是一种高效能的二极管,
它的导通电压较低,而且恢复时间较短,因此常用于高频电路中。
4.快恢复二极管:快恢复二极管的恢复时间较短,因此它
也常用于高频电路中。
5.稳压二极管:稳压二极管是一种特殊的二极管,它的特
点是稳压性能好,可以将电压稳定在一个特定的值。
6.变容二极管:变容二极管是一种特殊的二极管,它的特
点是电容值可以随着外加电压的变化而变化,因此常用于调频和调相电路中。
符号:
二极管的符号如下图所示:
其中,A表示阳极,K表示阴极;在图形中加一个横杠表示反向阻断,不加横杠表示正向导通。
以上是对二极管的种类和符号的基本介绍。

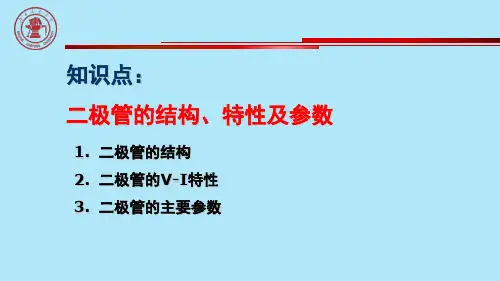

知识点:二极管的结构、特性及参数1.二极管的结构2.二极管的V-I特性3.二极管的主要参数1.二极管的结构①点接触型阳极引线阴极引线N型锗片金属触丝外壳特点:是在锗或硅的单晶片上压触一根金属针后再通过电流法形成的。
因此其PN结面积小,极间电容小,不能承受高的反向电压和大的电流,适于高频、小电流电路,且价格便宜。
如2AP1:IF=16mA,f max=150MHz。
1.二极管的结构②面接触型N 型硅PN 结铝合金小球底座阳极阴极特点:是用合金法或扩散法做成的,由于这种二极管的PN 结面积大,可承受较大电流,但极间电容也大。
这类器件适用于整流,而不宜用于高频率电路中。
如2CP1:I F =400mA ,f max = 3kHz 。
1.二极管的结构③硅工艺平面型阳极引线阴极引线PNP型衬底集成电路中常见的一种结构形式1.二极管的结构2.二极管的V-I 特性正向特性-60 -40 -20v D /Vi D /mAi D /μA0.2 0.4 0.62015105-10 -20 -30 -40锗二极管2AP15的V-I 特性硅二极管2CP10的V-I 特性v D /V0.2 0.4 0.6 0.802015105i D /μAi D /mA-10 -20 -30 -40-40 -30 -20 -102.二极管的V-I 特性正向特性反向特性-60 -40 -20v D /Vi D /mAi D /μA0.2 0.4 0.62015105-10 -20 -30 -40锗二极管2AP15的V-I 特性硅二极管2CP10的V-I 特性v D /V0.2 0.4 0.6 0.802015105i D /μAi D /mA-10 -20 -30 -40-40 -30 -20 -102.二极管的V-I 特性正向特性反向特性反向击穿特性-60 -40 -20v D /Vi D /mAi D /μA0.2 0.4 0.62015105-10 -20 -30 -40锗二极管2AP15的V-I 特性硅二极管2CP10的V-I 特性v D /V0.2 0.4 0.6 0.802015105i D /μAi D /mA-10-20 -30-40-40 -30 -20 -10正确使用二极管的依据R L i Dv D=0.7V E D10V •已知图中二极管的最大整流电流为20mA,问电阻RL的最小值应该取多少?3.二极管的主要参数最大整流电流IF ——管子长期运行时,允许通过的最大正向平均电流。
二极管一、二极管的结构半导体二极管是由一个PN结、加上相应的电极引线和管壳做成的。
按结构可分为点接触型二极管和面接触型二极管两种。
点接触型二极管的特点是PN结的面积非常小,因此不能通过较大的电流;但高频性能好,故适于高频和小功率工作,一般用于检波或脉冲电路。
面接触型二极管的结构特点是PN结的结面积很大,故可通过较大的电流;但工作频率较低,一般用作整流。
二极管的电路符号如图5—1所示。
正极负极图5—1 二极管符号二、二极管的伏安特性二极管的电压和电流的关系曲线,称为二极管的伏安特性。
改变二极管两端电压值,测出不同端电压下流过二极管的电流,绘出二极管伏安特性如图5—2所示。
图5—2 二极管伏安特性曲线当二极管两端外接正向电源(外电源的正极接二极管的正极,外电源的负极接二极管的负极),电压值很小时,由于外电场还不能克服PN结内电场对扩散运动的阻力,故正向电流很小,几乎为零。
当正向电压超过一定数值后,电流增长很快。
这个一定数值的正向电压称为死区电压,其大小与二极管的材料及环境温度有关。
一般硅管的死区电压约为0.5V,锗管约为0.2V。
在二极管上加反向电压时,外电场和PN结内电场同向,只能加强少数载流子的漂移运动,由于少数载流子数量很少,漂移运动只能形成很小的反向电流。
反向电流有两个特点,一是它随温度的上升增长很快;另一特点是只要外加电压在一定范围内,反向电流基本维持一定大小,和反向电压的数值无关,此电流称为反向饱和电流。
如果继续增加反向电压值,当达到一定数值后,反向电流突然增大,二极管失去单向导电性,这种现象称为击穿。
二极管击穿后,一般不能恢复原来的性能。
产生击穿时的电压叫做二极管的反向击穿电压。
三、二极管主要技术参数1.最大整流电流I OM最大整流电流是指二极管长期正常工作条件下,允许通过的最大正向平均电流。
因为电流通过PN结要引起管子发热,电流过大,发热量超过限度就会烧坏PN结。
所以在使用时,通过管子的平均电流不允许超过所规定的最大整流电流值。

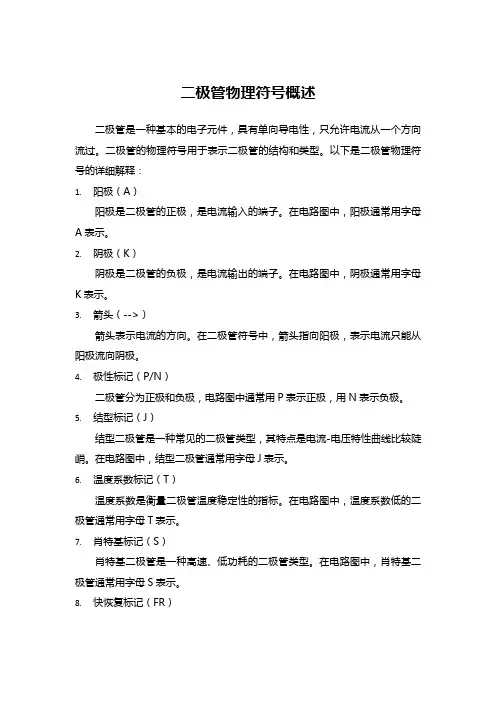

二极管物理符号概述二极管是一种基本的电子元件,具有单向导电性,只允许电流从一个方向流过。
二极管的物理符号用于表示二极管的结构和类型。
以下是二极管物理符号的详细解释:1.阳极(A)阳极是二极管的正极,是电流输入的端子。
在电路图中,阳极通常用字母A表示。
2.阴极(K)阴极是二极管的负极,是电流输出的端子。
在电路图中,阴极通常用字母K表示。
3.箭头(-->)箭头表示电流的方向。
在二极管符号中,箭头指向阳极,表示电流只能从阳极流向阴极。
4.极性标记(P/N)二极管分为正极和负极,电路图中通常用P表示正极,用N表示负极。
5.结型标记(J)结型二极管是一种常见的二极管类型,其特点是电流-电压特性曲线比较陡峭。
在电路图中,结型二极管通常用字母J表示。
6.温度系数标记(T)温度系数是衡量二极管温度稳定性的指标。
在电路图中,温度系数低的二极管通常用字母T表示。
7.肖特基标记(S)肖特基二极管是一种高速、低功耗的二极管类型。
在电路图中,肖特基二极管通常用字母S表示。
8.快恢复标记(FR)快恢复二极管是一种具有快速恢复特性的二极管类型。
在电路图中,快恢复二极管通常用字母FR表示。
9.高压标记(HV)高压二极管适用于高电压应用场景。
在电路图中,高压二极管通常用字母HV表示。
10.稳压标记(Z)稳压二极管是一种用于稳压电路的二极管类型。
在电路图中,稳压二极管通常用字母Z表示。
11.整流标记(D)整流二极管用于整流电路,将交流电转换为直流电。
在电路图中,整流二极管通常用字母D表示。
12.发光二极管标记(LED)发光二极管是一种能够发光的半导体器件,常用于信号指示和照明等应用。
在电路图中,发光二极管通常用字母LED表示。
二极管是一种只允许电流由单一方向流过具有两个电极的装置,许多的使用是应用其整流的功能。
本文将会对二极管的分类、特性、电路符号进行详解。
二极管的分类1、按照所用的半导体材料,可分为锗二极管(Ge管)和硅二极管(Si管)。
2、根据其不同用途,可分为检波二极管、整流二极管、稳压二极管、开关二极管、隔离二极管、肖特基二极管、发光二极管、硅功率开关二极管、旋转二极管等。
3、按照管芯结构,又可分为点接触型二极管、面接触型二极管及平面型二极管。
1) 整流二极管将交流电源整流成为直流电流的二极管叫作整流二极管。
2)检波二极管检波二极管是用于把迭加在高频载波上的低频信号检出来的器件,它具有较高的检波效率和良好的频率特性。
3)开关二极管在脉冲数字电路中,用于接通和关断电路的二极管叫开关二极管,它的特点是反向恢复时间短,能满足高频和超高频应用的需要。
4) 稳压二极管稳压二极管是由硅材料制成的面结合型晶体二极管,它是利用PN结反向击穿时的电压基本上不随电流的变化而变化的特点,来达到稳压的目的,因为它能在电路中起稳压作用,故称为、稳压二极管(简称稳压管)。
5)变容二极管变容二极管是利用PN结的电容随外加偏压而变化这一特性制成的非线性电容元件,被广泛地用于参量放大器,电子调谐及倍频器等微波电路中。
6))瞬态电压抑制器TVS一种固态二极管,专门用于ESD 保护。
TVS 二极管是和被保护电路并联的,当瞬态电压超过电路的正常工作电压时,二极管发生雪崩,为瞬态电流提供通路,使内部电路免遭超额电压的击穿。
7)发光二极管用磷化镓、磷砷化镓材料制成,体积小,正向驱动发光。
工作电压低,工作电流小,发光均匀、寿命长、可发红、黄、绿单色光。
8)肖特基二极管基本原理是:在金属(例如铅)和半导体(N型硅片)的接触面上,用已形成的肖特基来阻挡反向电压。
肖特基与PN结的整流作用原理有根本性的差异。
其耐压程度只有40V左右。
其特长是:开关速度非常快:反向恢复时间trr特别地短。
二极管的符号
二极管是一种电子元件,它是由P型半导体和N型半导体通过PN 结组合而成的。
在电路中,二极管通常用来实现整流、功率调制等功能。
在二极管的符号中,P型半导体和N型半导体被绘制为两个三角形相对排列,并且中间被一条垂直线所隔开,这条垂直线代表PN结。
下面是关于二极管符号的一些详细信息:
1. 符号的构成:二极管符号由两个三角形和一条垂直线构成。
其中,一个三角形代表P型半导体,另一个三角形代表N型半导体。
垂直线代表PN结。
2. 符号的意义:二极管的符号代表着二极管的内部结构,其中P型半导体和N型半导体通过PN结组合而成。
符号的左边代表二极管的阳极(A),右边则代表阴极(K)。
3. 符号的种类:在电子元件中,二极管有很多种,不同种类的二极管符号也有所不同。
例如,普通二极管符号的两个三角形相对排列,而Zener二极管符号中的一个三角形比另一个三角形长。
4. 符号的应用:二极管是一种常见的电子元件,广泛应用于电源和放大器电路中。
在电路中,二极管的符号可以用来表示电流的流向和电路的特性。
5. 符号的注意事项:在使用二极管符号时,需要注意符号的方向,一
般情况下,P型半导体连接电源的正极,N型半导体连接电源的负极,并且阴极应该连接到低电位,阳极连接到高电位。
总之,二极管符号是电子元件中的重要表示形式,它可以快速地告知电路的结构和功能。
在使用二极管时,我们需要了解二极管符号的含义和各种不同种类符号的区别,以便在电路设计和维修中使用。
PN 结主要的特性就是其具有单方向导电性, 即在 PN 加上适当的正向电压 (P 区接电源正极 , N 区接电源负极 , PN 结就会导通 , 产生正向电流。
若在 PN 结上加反向电压 , 则 PN 结将截止 (不导通 , 正向电流消失 , 仅有极微弱的反向电流。
当反向电压增大至某一数值时 , PN 结将击穿 (变为导体损坏 , 使反向电流急剧增大。
(二普通二极管1.二极管的基本结构二极管是由一个 PN 结构成的半导体器件 , 即将一个 PN 结加上两条电极引线做成管芯 , 并用管壳封装而成。
P 型区的引出线称为正极或阳极 , N 型区的引出线称为负极或阴极 ,如图所示。
普通二极管有硅管和锗管两种 , 它们的正向导通电压 (PN 结电压差别较大 , 锗管为 0.2~0.3V,硅管为 0.6~0.7V。
2.点接触型二极管如图所示 , 点接触型二极管是由一根根细的金属丝热压在半导体薄片上制成的。
在热压处理过程中 ,半导体薄片与金属丝接触面上形成了一个PN 结 ,金属丝为正极 ,半导体薄片为负极。
点接触型二极管的金属丝和半导体的金属面很小, 虽难以通过较大的电流 , 但因其结电容较小, 可以在较高的频率下工作。
点接触型二极管可用于检波、变频、开关等电路及小电流的整流电路中。
3.面接触型二极管如图所示 , 面接触型二极管是利用扩散、多用合金及外延等掺杂质方法 , 实现 P 型半导体和 N 型半导体直接接触而形成 PN 结的。
面接触型二极管 PN 结的接触面积大 , 可以通过较大的电流 , 适用于大电流整流电路或在脉冲数字电路中作开关管。
因其结电容相对较大 , 故只能在较低的频率下工作。
二极管的分类及其主要参数一 . 半导体二极管的分类半导体二极管按其用途可分为 :普通二极管和特殊二极管。
普通二极管包括整流二极管、检波二极管、稳压二极管、开关二极管、快速二极管等 ; 特殊二极管包括变容二极管、发光二极管、隧道二极管、触发二极管等。
