三．热分解淀积氧化热分解氧化薄膜工艺是利用含硅的化合物经过热分解反应，在硅片表面淀积一层二氧化硅薄膜的方法。

这种方法的优点是：基片本身不参与形成氧化膜的反应，而仅仅作为淀积二氧化硅氧化膜的衬底。

衬底可以是硅也可以不是硅而是其它材料片。

如果是硅片,获得二氧化硅膜也不消耗原来衬底硅,而保持硅片厚度不变，这是与热氧化法最根本的区别。

因为这种方法可以在较低的温度下应用，所以被称作“低温淀积”。

常用的热分解淀积氧化膜反应源物质（硅化合物）有正硅酸乙脂和硅烷两种。

现分别介绍如下：1．正硅酸乙脂热分解淀积淀积源的温度控制在20 o C左右，反应在真空状态下进行，真空度必须在10—2×133.3Pa以上，淀积时间根据膜厚决定。

淀积得到的二氧化硅氧化膜不如热生长的致密。

但如果在真空淀积之后经过适当的增密处理可使其质量有所改善；方法是硅片在反应炉内加热升温到850~900o C半小时左右,之后再在干燥的氮、氩或氧气氛中继续加热一段时间即可.2．硅烷热分解淀积反应方程式：SiH4 + 2O2→SiO2↓+ 2H2O↑（300～400 o C) 以上两种热分解淀积氧化膜的方法实际上是一种化学气相淀积（CVD)工艺。

前一种是低压CVD（LPCVD）;后一种是常压CVD（APCVD）.特别是后一种硅烷加氧气淀积二氧化硅的方法，是目前生产中天天在用的常规工艺。

以后我们将有专门的章节讲解CVD工艺.第二节SiO2薄膜的质量与检测二氧化硅工艺质量是半导体器件质量的基础。

下面就氧化质量要求,工艺检测，常见质量问题及对策等几个方面进行讨论。

一．质量要求SiO2薄膜质量优劣对器件性能和产品成品率都有很大影响.通常要求薄膜表面无斑点、裂纹、白雾、发花和针孔等缺陷；厚度要求在指标范围内，且保持均匀一致；结构致密，薄膜中可动离子特别是钠离子量不得超标。

二．检测方法1．厚度测量要求精度不高时，可用比色法、磨蚀法测量；精度高时，可用双光干涉法,电容－电压法检测。

半导体制程工艺流程及设备嘿，你有没有想过，那些小小的芯片是怎么被制造出来的呢？今天呀，我就来给你讲讲半导体制程工艺流程以及用到的设备，这可真是个超级有趣又超级复杂的事儿呢！咱先从最开始的晶圆制造说起。

晶圆就像是盖房子的地基一样，是整个半导体的基础。

晶圆是由硅这种材料制成的，你可别小看硅，它就像半导体世界里的超级明星。

这硅啊，要经过一系列的处理。

首先是提纯，这过程就像是把一堆沙子里的金子给挑出来一样困难。

要把硅提纯到非常非常高的纯度，几乎没有杂质才行。

我有个朋友在硅提纯的工厂工作，他就经常跟我抱怨说：“哎呀，这提纯工作可真不是人干的呀，一点点的差错就可能毁了一整批硅呢！”提纯之后呢，就要把硅做成圆柱体的硅锭，然后再把这个硅锭切割成一片片薄薄的晶圆。

这个切割过程可得非常小心，就像切一块超级薄的豆腐一样，一不小心就碎了。

这时候就用到了专门的切割设备，那些设备就像是精密的手术刀，把硅锭精准地切成一片片的晶圆。

有了晶圆之后，就要开始在上面进行各种加工了。

这就像是在一张白纸上画画一样，只不过这个画画的过程超级复杂。

其中一个重要的步骤是光刻。

光刻呀，你可以想象成是用光照在晶圆上画画。

这时候就需要光刻设备了，光刻设备就像是一个超级厉害的投影仪。

它把设计好的电路图案通过光线投射到晶圆上，而且这个图案超级精细，就像头发丝的千分之一那么细呢！我记得我第一次看到光刻图案的时候，我都惊呆了，我就想：“我的天呐，这怎么可能做到这么精细呢？”我当时就问一个做光刻的工程师，他就很自豪地说：“这就是科技的力量呀，我们通过各种技术手段才能把图案刻得这么精细呢。

”光刻完了之后，就是蚀刻。

蚀刻就像是把光刻出来的图案进行雕刻一样，把不需要的部分去掉，只留下我们想要的电路图案。

这就好比是雕刻一个石像，把多余的石头去掉，留下精美的雕像。

蚀刻用到的设备会喷出一些化学物质，这些化学物质就像小雕刻家一样，把晶圆上的材料按照光刻的图案进行去除。

不过这个过程可危险了，那些化学物质可都是腐蚀性很强的东西，就像一群小恶魔，要是不小心泄露了，可就会造成大麻烦。

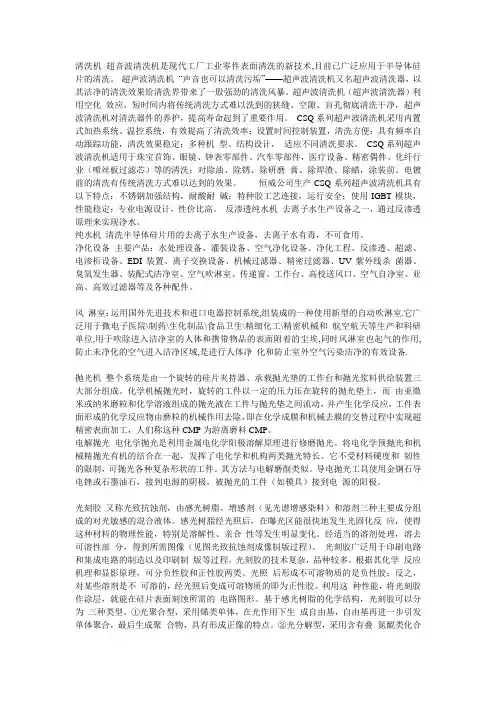

清洗机超音波清洗机是现代工厂工业零件表面清洗的新技术,目前已广泛应用于半导体硅片的清洗。

超声波清洗机“声音也可以清洗污垢”——超声波清洗机又名超声波清洗器，以其洁净的清洗效果给清洗界带来了一股强劲的清洗风暴。

超声波清洗机（超声波清洗器）利用空化效应，短时间内将传统清洗方式难以洗到的狭缝、空隙、盲孔彻底清洗干净，超声波清洗机对清洗器件的养护，提高寿命起到了重要作用。

CSQ系列超声波清洗机采用内置式加热系统、温控系统，有效提高了清洗效率；设置时间控制装置，清洗方便；具有频率自动跟踪功能，清洗效果稳定；多种机型、结构设计，适应不同清洗要求。

CSQ系列超声波清洗机适用于珠宝首饰、眼镜、钟表零部件、汽车零部件，医疗设备、精密偶件、化纤行业（喷丝板过滤芯）等的清洗；对除油、除锈、除研磨膏、除焊渣、除蜡，涂装前、电镀前的清洗有传统清洗方式难以达到的效果。

恒威公司生产CSQ系列超声波清洗机具有以下特点：不锈钢加强结构，耐酸耐碱；特种胶工艺连接，运行安全；使用IGBT模块，性能稳定；专业电源设计，性价比高。

反渗透纯水机去离子水生产设备之一，通过反渗透原理来实现净水。

纯水机清洗半导体硅片用的去离子水生产设备，去离子水有毒，不可食用。

净化设备主要产品：水处理设备、灌装设备、空气净化设备、净化工程、反渗透、超滤、电渗析设备、EDI装置、离子交换设备、机械过滤器、精密过滤器、UV紫外线杀菌器、臭氧发生器、装配式洁净室、空气吹淋室、传递窗、工作台、高校送风口、空气自净室、亚高、高效过滤器等及各种配件。

风淋室：运用国外先进技术和进口电器控制系统,组装成的一种使用新型的自动吹淋室.它广泛用于微电子医院\制药\生化制品\食品卫生\精细化工\精密机械和航空航天等生产和科研单位,用于吹除进入洁净室的人体和携带物品的表面附着的尘埃,同时风淋室也起气的作用,防止未净化的空气进入洁净区域,是进行人体净化和防止室外空气污染洁净的有效设备.抛光机整个系统是由一个旋转的硅片夹持器、承载抛光垫的工作台和抛光浆料供给装置三大部分组成。

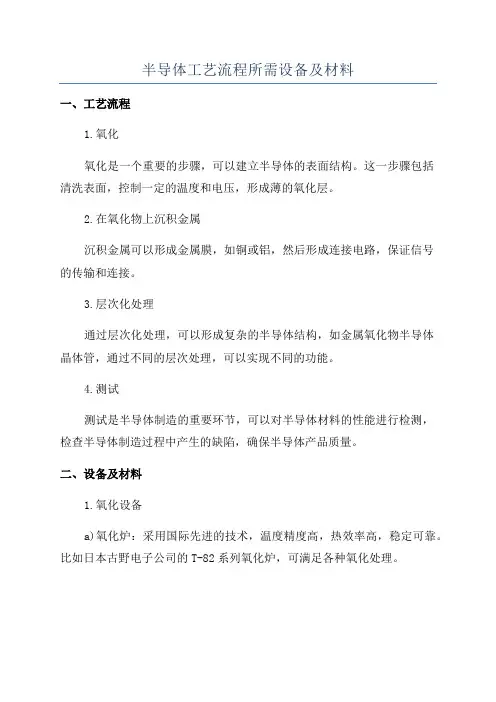

半导体工艺流程所需设备及材料
一、工艺流程
1.氧化
氧化是一个重要的步骤，可以建立半导体的表面结构。

这一步骤包括
清洗表面，控制一定的温度和电压，形成薄的氧化层。

2.在氧化物上沉积金属
沉积金属可以形成金属膜，如铜或铝，然后形成连接电路，保证信号
的传输和连接。

3.层次化处理
通过层次化处理，可以形成复杂的半导体结构，如金属氧化物半导体
晶体管，通过不同的层次处理，可以实现不同的功能。

4.测试
测试是半导体制造的重要环节，可以对半导体材料的性能进行检测，
检查半导体制造过程中产生的缺陷，确保半导体产品质量。

二、设备及材料
1.氧化设备
a)氧化炉：采用国际先进的技术，温度精度高，热效率高，稳定可靠。

比如日本古野电子公司的T-82系列氧化炉，可满足各种氧化处理。

b)平板热压机：采用先进技术，温度精度高，热效率高，能够实现有效的氧化处理。

比如日本古野电子公司的KD-1000系列热压机，可以有效地进行氧化处理。

2.沉积金属设备
a)电镀设备：采用先进的技术，能够实现各种金属沉积，用于制造半导体器件，如铜铝等。

比如日本古野电子公司的SP-1000系列电镀设备。

小编为您解读半导体生产过程中的主要设备概况。

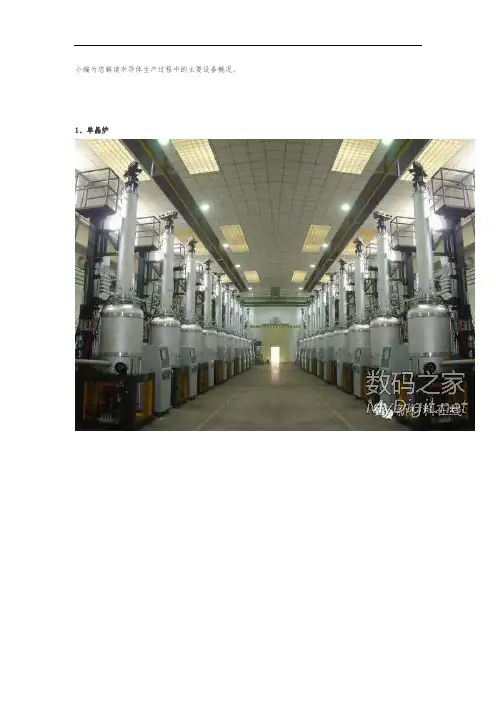

1、单晶炉设备名称：单晶炉。

设备功能：熔融半导体材料，拉单晶，为后续半导体器件制造，提供单晶体的半导体晶坯。

主要企业（品牌）：国际：德国PVA TePla AG公司、日本Ferrotec公司、美国QUANTUM DESIGN公司、德国Gero公司、美国KAYEX公司。

国：京运通、七星华创、京仪世纪、晶龙、理工晶科、华盛天龙、汉虹、华德、中国电子科技集团第四十八所、申和热磁、上虞晶盛、耐特克、晶阳、江南、科晶材料技术、科仪公司。

2、气相外延炉设备名称：气相外延炉。

设备功能：为气相外延生长提供特定的工艺环境，实现在单晶上，生长与单晶晶相具有对应关系的薄层晶体，为单晶沉底实现功能化做基础准备。

气相外延即化学气相沉积的一种特殊工艺，其生长薄层的晶体结构是单晶衬底的延续，而且与衬底的晶向保持对应的关系。

主要企业（品牌）：国际：美国CVD Equipment公司、美国GT公司、法国Soitec公司、法国AS公司、美国ProtoFlex公司、美国科特·莱思科（Kurt J.Lesker）公司、美国Applied Materials公司。

国：中国电子科技集团第四十八所、赛瑞达、科晶材料技术、金盛微纳、力冠电子科技。

3、分子束外延系统（MBE，Molecular Beam Epitaxy System）设备名称：分子束外延系统。

设备功能：分子束外延系统，提供在沉底表面按特定生长薄膜的工艺设备；分子束外延工艺，是一种制备单晶薄膜的技术，它是在适当的衬底与合适的条件下，沿衬底材料晶轴方向逐层生长薄膜。

主要企业（品牌）：国际：法国Riber公司、美国Veeco公司、芬兰DCA Instruments公司、美国SVT Associates公司、美国NBM公司、德国Omicron公司、德国MBE-Komponenten公司、英国Oxford Applied Research（OAR）公司。

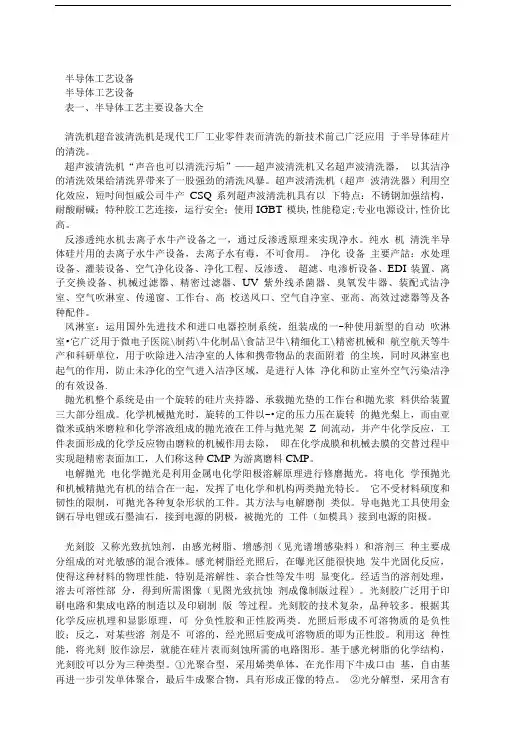

半导体工艺设备半导体工艺设备表一、半导体工艺主要设备大全清洗机超音波清洗机是现代工厂工业零件表而清洗的新技术前己广泛应用于半导体硅片的清洗。

超声波清洗机“声咅也可以清洗污垢”——超声波清洗机又名超声波清洗器，以其洁净的清洗效果给清洗界带来了一股强劲的清洗风暴。

超声波清洗机（超声波清洗器）利用空化效应，短吋间恒威公司牛产CSQ系列超声波清洗机具有以下特点：不锈钢加强结构，耐酸耐碱；特种胶工艺连接，运行安全；使用IGBT 模块,性能稳定;专业电源设计,性价比高。

反渗透纯水机去离子水牛产设备之一，通过反渗透原理来实现净水。

纯水机清洗半导体硅片用的去离子水牛产设备，去离子水有毒，不可食用。

净化设备主要产詁：水处理设备、灌装设备、空气净化设备、净化工程、反渗透、超滤、电渗析设备、EDI装置、离子交换设备、机械过滤器、精密过滤器、UV 紫外线杀菌器、臭氧发牛器、装配式洁净室、空气吹淋室、传递窗、工作台、高校送风口、空气自净室、亚高、高效过滤器等及各种配件。

风淋室：运用国外先进技术和进口电器控制系统，组装成的一-种使用新型的自动吹淋室•它广泛用于微电子医院\制药\牛化制品\食詁卫牛\精细化工\精密机械和航空航天等牛产和科研单位，用于吹除进入洁净室的人体和携带物品的表面附着的尘埃，同时风淋室也起气的作用，防止未净化的空气进入洁净区域，是进行人体净化和防止室外空气污染洁净的有效设备.抛光机整个系统是由一个旋转的硅片夹持器、承载抛光垫的工作台和抛光浆料供给装置三大部分组成。

化学机械抛光时，旋转的工件以-•定的压力压在旋转的抛光梨上，而由亚微米或纳米磨粒和化学溶液组成的抛光液在工件与抛光架Z 间流动，并产牛化学反应，工件表面形成的化学反应物由磨粒的机械作用去除，即在化学成膜和机械去膜的交替过程屮实现超精密表面加工，人们称这种CMP 为游离磨料CMP。

电解抛光电化学抛光是利用金属电化学阳极溶解原理进行修磨抛光。

将电化学预抛光和机械精抛光有机的结合在一起，发挥了电化学和机构两类抛光特长。

半导体的生产工艺流程微机电制作技术，尤其是最大宗以硅半导体为基础的微细加工技术(silicon- based micromachining)，原本就肇源于半导体组件的制程技术，所以必须先介绍清楚这类制程，以免沦于夏虫语冰的窘态。

一、洁净室一般的机械加工是不需要洁净室(clean room)的，因为加工分辨率在数十微米以上，远比日常环境的微尘颗粒为大。

但进入半导体组件或微细加工的世界，空间单位都是以微米计算，因此微尘颗粒沾附在制作半导体组件的晶圆上，便有可能影响到其上精密导线布局的样式，造成电性短路或断路的严重后果。

为此，所有半导体制程设备，都必须安置在隔绝粉尘进入的密闭空间中，这就是洁净室的来由。

洁净室的洁净等级，有一公认的标准，以class 10为例，意谓在单位立方英呎的洁净室空间内，平均只有粒径0.5微米以上的粉尘10粒。

所以class后头数字越小，洁净度越佳，当然其造价也越昂贵(参见图2-1)。

为营造洁净室的环境，有专业的建造厂家，及其相关的技术与使用管理办法如下：1、内部要保持大于一大气压的环境，以确保粉尘只出不进。

所以需要大型鼓风机，将经滤网的空气源源不绝地打入洁净室中。

2、为保持温度与湿度的恒定，大型空调设备须搭配于前述之鼓风加压系统中。

换言之，鼓风机加压多久，冷气空调也开多久。

3、所有气流方向均由上往下为主，尽量减少突兀之室内空间设计或机台摆放调配，使粉尘在洁净室内回旋停滞的机会与时间减至最低程度。

4、所有建材均以不易产生静电吸附的材质为主。

5、所有人事物进出，都必须经过空气吹浴 (air shower) 的程序，将表面粉尘先行去除。

6、人体及衣物的毛屑是一项主要粉尘来源，为此务必严格要求进出使用人员穿戴无尘衣，除了眼睛部位外，均需与外界隔绝接触 (在次微米制程技术的工厂内，工作人员几乎穿戴得像航天员一样。

) 当然，化妆是在禁绝之内，铅笔等也禁止使用。

7、除了空气外，水的使用也只能限用去离子水 (DI water, de-ionized water)。

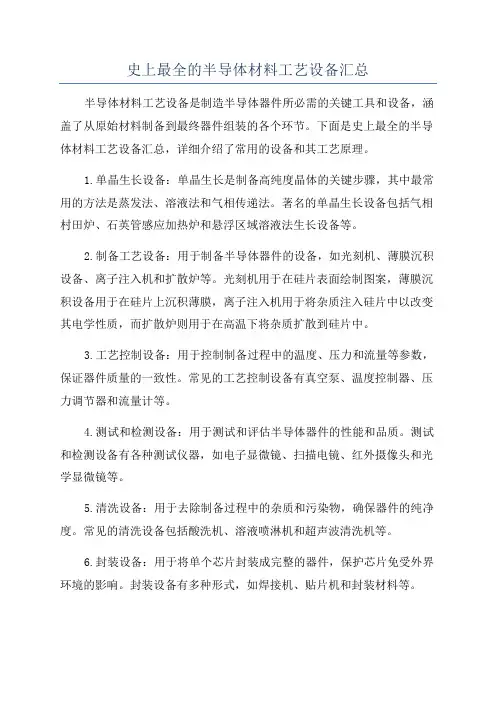

史上最全的半导体材料工艺设备汇总半导体材料工艺设备是制造半导体器件所必需的关键工具和设备，涵盖了从原始材料制备到最终器件组装的各个环节。

下面是史上最全的半导体材料工艺设备汇总，详细介绍了常用的设备和其工艺原理。

1.单晶生长设备：单晶生长是制备高纯度晶体的关键步骤，其中最常用的方法是蒸发法、溶液法和气相传递法。

著名的单晶生长设备包括气相村田炉、石英管感应加热炉和悬浮区域溶液法生长设备等。

2.制备工艺设备：用于制备半导体器件的设备，如光刻机、薄膜沉积设备、离子注入机和扩散炉等。

光刻机用于在硅片表面绘制图案，薄膜沉积设备用于在硅片上沉积薄膜，离子注入机用于将杂质注入硅片中以改变其电学性质，而扩散炉则用于在高温下将杂质扩散到硅片中。

3.工艺控制设备：用于控制制备过程中的温度、压力和流量等参数，保证器件质量的一致性。

常见的工艺控制设备有真空泵、温度控制器、压力调节器和流量计等。

4.测试和检测设备：用于测试和评估半导体器件的性能和品质。

测试和检测设备有各种测试仪器，如电子显微镜、扫描电镜、红外摄像头和光学显微镜等。

5.清洗设备：用于去除制备过程中的杂质和污染物，确保器件的纯净度。

常见的清洗设备包括酸洗机、溶液喷淋机和超声波清洗机等。

6.封装设备：用于将单个芯片封装成完整的器件，保护芯片免受外界环境的影响。

封装设备有多种形式，如焊接机、贴片机和封装材料等。

7.气体和液体供应设备：用于提供制备过程中所需的气体和液体，如氢气、氮气、甲烷和硫酸等。

供应设备有蓄压罐、瓶装气体和化学品储存柜等。

8.废气处理设备：用于处理制备过程中产生的废气，防止对环境的污染。

常见的废气处理设备包括废气吸收装置、废气净化器和废气燃烧器等。

9.冷却和加热设备：用于控制制备过程中的温度，保持设备稳定运行。

常见的冷却和加热设备有冷却塔、冷却循环泵和加热炉等。

10.自动化控制系统：用于自动化监控和管理整个制备过程，提高生产效率和产品质量。

自动化控制系统包括各种传感器、控制器和计算机软件等。

半导体工艺主要设备大全半导体工艺主要设备是制造集成电路和其他半导体器件所必需的设备。

随着半导体行业的发展，设备种类越来越多，功能越来越齐全。

本文将介绍半导体工艺主要设备的种类及其功能。

晶圆清洗设备晶圆清洗设备是用于清洗半导体晶圆表面的设备。

其主要目的是使晶圆表面干净、平整、无缺陷，便于后续工艺的进行。

晶圆清洗设备的种类相当多，常用的有：超声波清洗机、湿法清洗机和气体清洗机等。

溅射设备溅射设备是用来在晶圆表面上形成薄膜的设备。

可以制备出各种特殊功能的薄膜，如金属膜、氧化物膜、氮化物膜等。

常用的溅射设备有磁控溅射设备、电弧溅射设备、离子束溅射设备等。

电镀设备电镀设备可在晶圆表面上形成金属或合金薄膜。

主要用于制备电极、引线、信号铝等。

常用的电镀设备有旋转电镀机、静电电镀机等。

光刻设备光刻设备是制作微电子器件的关键设备之一。

它的主要作用是将对电路图案进行光刻图案转移。

常用的光刻设备有接触式光刻机、近场光刻机和投影光刻机等。

离子注入设备离子注入设备主要用于将杂质或镭等离子注入半导体材料中，从而改变其电学特性。

常用的离子注入设备有离子注入机、深度控制注入机等。

气相沉积设备气相沉积设备在制造微电子器件中起到重要作用。

它的主要功能是在晶圆表面上制备各种气相沉积膜，如多晶硅膜、氢化非晶硅膜、PECVD膜等。

常用的气相沉积设备有PECVD设备、LPCVD设备等。

热处理设备热处理设备主要用于在制造过程中对晶圆进行各种热处理。

常见的热处理设备有快速热退火炉、氮化炉等。

化学机械抛光设备化学机械抛光设备是用于岛屿型、桥接型和过渡区处理的设备。

这种设备的主要作用是通过化学作用和物理抛光作用，去除晶圆表面的缺陷和粗糙度。

常用的化学机械抛光设备有CMP设备等。

随着半导体器件的迅速发展，半导体工艺主要设备也在不断地升级和发展。

相信随着技术的不断提高，设备的种类和功能还将会更加完善。

半导体工艺流程所需设备及材料1. 芯片设计：芯片设计软件是用来设计芯片电路的主要工具。

常用的芯片设计软件有Cadence和Synopsys等。

这些软件由相应的厂家提供。

2.晶圆制备：晶圆制备是将单晶硅材料生长成具有特定晶面方向的圆片。

晶圆切割机是用来将单晶硅棒切割成固定尺寸的圆片的设备。

较常见的晶圆切割机厂家有DISCO和ADE等。

3. 清洗和薄膜沉积：清洗是为了去除晶圆表面的杂质和污染物，常用的清洗设备有湿法清洗设备和干法清洗设备。

薄膜沉积是为了在晶圆表面上形成一层薄膜，在半导体工艺中常用的薄膜沉积设备有化学气相沉积（CVD）和物理气相沉积（PVD）设备。

较常见的薄膜沉积设备厂家有Applied Materials、Tokyo Electron和Lam Research等。

4. 光刻图案制作：光刻是在晶圆表面上通过光学曝光形成特定图案的过程。

光刻设备使用的是光刻胶和光刻胶图案制作设备。

常见的设备厂家有ASML和Nikon等。

而常用的光刻胶厂家有东京欢迎(Tokyo Ohka Kogyo, TOK)和JSR等。

5. 离子注入：离子注入是将特定的掺杂原子注入到晶圆表面的过程，以改变晶圆的电学性质。

离子注入设备由AMAT（Applied Materials）、Axcelis和DEU等厂家提供。

6. 局部导电：局部导电是为了在晶圆上形成导电通路。

常用的局部导电设备有离子束刻蚀机和激光刻蚀机。

设备厂家有Carl Zeiss、Lasertec和KLA-Tencor等。

7. 成像和固化：成像是为了检查已形成的芯片图案的质量，并进行修复。

而固化是为了在芯片上形成可靠的电器连接。

常用的成像和固化设备有显微镜、电子束曝光机和高温热处理设备等。

设备厂家有ASML、JEOL和Canon等。

8. 封装：封装是将芯片封装到合适的封装材料中，以保护芯片并提供外部引脚。

封装设备厂家主要有胜达(Shuntong)、ASE和Amkor等。

半导体制造主要设备及工艺流程主要设备：1.清洗设备：用于清洗硅片，去除表面的杂质和污染物。

主要有超声波清洗机和流体喷洗机。

2.涂覆设备：用于在硅片表面涂覆光刻胶。

主要有旋涂机和喷涂机。

3.曝光设备：用于将光刻胶上的图案转移到硅片上。

主要有光刻机和直写机。

4.退火设备：用于去除光刻胶和修复表面缺陷。

主要有热退火炉和激光退火机。

5.切割设备：用于将硅片切割成单个芯片。

主要有切割机和钻孔机。

6.清除设备：用于清除硅片表面的残留物。

主要有湿法清洗机和干法清洗机。

主要工艺流程：1.接收硅片：开始时，原始硅片被送至半导体制造工厂，并经过检查和测试，以确保质量符合要求。

2.清洗：硅片被放入超声波清洗机或流体喷洗机中进行清洗，以去除表面的杂质和污染物。

3.涂覆：清洗后的硅片被放入旋涂机或喷涂机中，涂覆一层光刻胶在硅片表面。

4.曝光：涂覆光刻胶的硅片被放入光刻机或直写机中，通过曝光机将图案转移到光刻胶上。

5.退火：曝光后的硅片经过热退火炉或激光退火机退火，以去除光刻胶和修复表面缺陷。

6.切割：退火后的硅片被送到切割机或钻孔机中进行切割，将硅片切割成单个芯片。

7.清除：切割后的芯片进一步进行清除，以去除硅片表面的残留物。

8.检验和测试：清除后的芯片被检查和测试，以确保质量和功能合格。

9.封装：通过封装设备将芯片封装到塑料封装中，并连接到引脚。

10.测试：封装后的芯片被送到测试设备中进行功能测试和性能评估。

11.校准：测试后的芯片也经过校准，以确保准确性和一致性。

12.包装和出货：测试和校准后，芯片被放入包装盒中，然后运送到客户。

以上是半导体制造的主要设备及工艺流程的详细介绍。

这个过程需要高度的精确性和技术要求，以确保半导体产品的质量和性能。

半导体制造工艺设备及材料半导体设备和材料处于产业链上游，是推动技术进步的关键环节。

半导体设备和材料应用于集成电路（IC）、LED、MEMS、分立器件等领域，其中以IC领域的占比和技术难度最高。

IC制造分为前道、后道，以及中道制程，主要有氧化炉、PVD、CVD、光刻、涂胶显影、刻蚀、CMP、晶圆键合、离子注入、清洗、测试、减薄、划片、引线键合、电镀等设备，半导体材料主要包括衬底（硅片/蓝宝石/GaAs等）、光刻胶、电子气体、溅射靶材、CMP材料、掩膜版、电镀液、封装基板、引线框架、键合丝、塑封材料等。

1半导体制造工艺流程及其需要的设备和材料半导体产品的加工过程主要包括晶圆制造（前道，Front-End）和封装（后道，Back-End）测试，随着先进封装技术的渗透，出现介于晶圆制造和封装之间的加工环节，称为中道（Middle-End）。

由于半导体产品的加工工序多，所以在制造过程中需要大量的半导体设备和材料。

在这里，我们以最为复杂的晶圆制造（前道）和传统封装（后道）工艺为例，说明制造过程的所需要的设备和材料。

集成电路产业链晶圆生产线可以分成7个独立的生产区域：扩散（Thermal Process）、光刻（Photo- lithography）、刻蚀（Etch）、离子注入（Ion Implant）、薄膜生长（Dielectric Deposition）、抛光（CMP）、金属化（Metalization）。

这7个主要的生产区和相关步骤以及测量等都是晶圆洁净厂房进行的。

在这几个生产区都放置有若干种半导体设备，满足不同的需要。

例如在光刻区，除了光刻机之外，还会有配套的涂胶/显影和测量设备。

先进封装技术及中道（Middle-End）技术IC晶圆制造流程图IC晶圆生产线的7个主要生产区域及所需设备和材料传统封装工艺流程传统封装（后道）测试工艺可以大致分为背面减薄、晶圆切割、贴片、引线键合、模塑、电镀、切筋/成型和终测等8个主要步骤。

半导体制造主要设备及⼯艺流程半导体产品的加⼯过程主要包括晶圆制造（前道，Front-End）和封装（后道，Back-End）测试，随着先进封装技术的渗透，出现介于晶圆制造和封装之间的加⼯环节，称为中道（Middle-End）。

由于半导体产品的加⼯⼯序多，所以在制造过程中需要⼤量的半导体设备和材料。

⼀、晶圆制造在这⾥，我们以最为复杂的晶圆制造（前道）和传统封装（后道）⼯艺为例，说明制造过程的所需要的设备和材料。

晶圆⽣产线可以分成7个独⽴的⽣产区域：扩散（Thermal Process）、光刻（Photo- lithography）、刻蚀（Etch）、离⼦注⼊（Ion Implant）、薄膜⽣长（Dielectric Deposition）、抛光（CMP）、⾦属化（Metalization）。

这7个主要的⽣产区和相关步骤以及测量等都是晶圆洁净⼚房进⾏的。

在这⼏个⽣产区都放置有若⼲种半导体设备，满⾜不同的需要。

例如在光刻区，除了光刻机之外，还会有配套的涂胶/显影和测量设备。

传统封装（后道）测试⼯艺可以⼤致分为背⾯减薄、晶圆切割、贴⽚、引线键合、模塑、电镀、切筋/成型和终测等8个主要步骤。

与IC晶圆制造（前道）相⽐，后道封装相对简单，技术难度较低，对⼯艺环境、设备和材料的要求远低于晶圆制造。

三、半导体⼯艺解析半导体制造⼯艺是集成电路实现的⼿段，也是集成电路设计的基础。

⾃从1948年晶体管发明以来，半导体器件⼯艺技术的发展经历了三个主要阶段：1950年采⽤合⾦法⼯艺，第⼀次⽣产出了实⽤化的合⾦结三极管；1955年扩散技术的采⽤是半导体器件制造技术的重⼤发展，为制造⾼频器件开辟了新途径；1960年平⾯⼯艺和外延技术的出现是半导体制造技术的重⼤变⾰，不但⼤幅度地提⾼了器件的频率、功率特性，改善了器件的稳定性和可靠性，⽽且也使半导体集成电路的⼯业化批量⽣产得以成为现实。

⽬前平⾯⼯艺仍然是半导体器件和集成电路⽣产的主流⼯艺。
