平板型太阳能集热器技术参数1. 引言太阳能是一种清洁、可再生的能源，被广泛应用于热水供应、采暖和发电等领域。
平板型太阳能集热器作为太阳能利用的主要设备之一，具有简单、可靠、经济的特点。
本文将介绍平板型太阳能集热器的技术参数，包括外形尺寸、工作温度、热效率等方面。
2. 外形尺寸平板型太阳能集热器通常由一个或多个平板组成，每个平板的外形尺寸决定了集热器的总体尺寸。
一般来说，平板的尺寸越大，集热面积越大，吸收太阳能的能力也越强。
常见的平板型太阳能集热器尺寸为2米×1米，也有一些更大的尺寸可达到4米×2米。
此外，集热器的厚度一般在5毫米至10毫米之间。
3. 工作温度平板型太阳能集热器的工作温度取决于太阳能的辐射强度和集热器的热损失。
一般来说，集热器的工作温度范围在50摄氏度至80摄氏度之间。
在较低的温度下，集热器的热效率较高，但较高的温度有助于提高热水供应和采暖的效果。
4. 热效率热效率是衡量平板型太阳能集热器性能的重要指标之一。
它表示集热器从太阳能辐射中吸收到的热量与太阳能辐射总量之间的比例。
一般来说，平板型太阳能集热器的热效率在60%至80%之间。
热效率受到多种因素的影响，包括太阳能辐射强度、集热器的材料和结构、工作温度等。
5. 光热转换效率光热转换效率是指平板型太阳能集热器将太阳能辐射转化为热能的效率。
它表示集热器从太阳能辐射中吸收到的能量与太阳能辐射总能量之间的比例。
一般来说，平板型太阳能集热器的光热转换效率在50%至70%之间。
光热转换效率受到集热器的材料、光学特性和表面处理等因素的影响。
6. 热损失热损失是指平板型太阳能集热器在工作过程中由于传导、对流和辐射等途径损失的热量。
热损失会降低集热器的热效率，影响其性能。
为了减少热损失，平板型太阳能集热器通常采用具有较好绝热性能的材料，如玻璃纤维增强塑料。
此外，集热器的表面通常采用具有较低辐射率的材料，如黑色涂层，以减少辐射热损失。
平板型太阳能集热器技术标准1 范围本标准规定了胜强阳光公司平板型太阳能集热器的产品分类、标记、技术要求、标识包装等内容。
2 引用文件GB/T 6424-2007 平板型太阳集热器技术条件GB/T 4271-2007 平板型太阳集热器热性能试验方法GB/T 26974-2011 平板型太阳能集热器吸热体技术要求GB/T 12936-2007 太阳能热利用术语GB/T 25969-2010 家用太阳能热水系统主要部件选材通用技术条件GB/T 1800.1-2009产品几何技术规范（GPS）极限与配合第1部分：公差、偏差和配合的基础GB/T 1804-2000 一般公差未注公差的线性和角度尺寸的公差GB/T 1720-1979 漆膜附着力测定法GB/T 1527-2006 铜及铜合金拉制管GB/T 3190-2008 变形铝及铝合金化学成分GB/T 6892-2006 一般工业用铝及铝合金挤压型材GB/T 14846-2008 铝及铝合金挤压型材尺寸偏差GB 5237.1-2008 铝合金建筑型材第1部分基材GB 5237.2-2008 铝合金建筑型材第2部分阳极氧化型材GB 5237.3-2008 铝合金建筑型材第3部分电泳涂漆型材GB 5237.4-2008 铝合金建筑型材第4部分粉末喷涂型材GB 15763.2-2005 建筑用安全玻璃第2部分：钢化玻璃GB/T 2518-2008 连续热镀锌钢板及钢带GB/T 14978-2008 连续热镀铝锌合金镀层钢板及钢带GB/T 13448-2006 彩色涂层钢板及钢带试验方法GB/T 3880.1-2012 一般工业用铝及铝合金板、带材第1部分：一般要求GB/T 3880.2-2012 一般工业用铝及铝合金板、带材第2部分：力学性能GB/T 3880.3-2012 一般工业用铝及铝合金板、带材第3部分：尺寸偏差GB/T 26709-2011太阳能热水器用硬质聚氨酯泡沫塑料GB/T 17795-2008 建筑绝热用玻璃棉制品GB/T 24798-2009 太阳能热水系统用橡胶密封件GB/T 11618.1-2008 铜管接头第1部分：钎焊式管件GB/T 11618.2-2008 铜管接头第1部分：卡压式管件GB/T 13384-2008 机电产品包装通用技术条件GB/T 191-2008 包装储运图示标志3 产品分类与标记3.1产品分类3.1.1根据外壳形式分类，胜强阳光公司平板型太阳能集热器分为铝型材边框式平板集热器、整体背板式平板集热器。

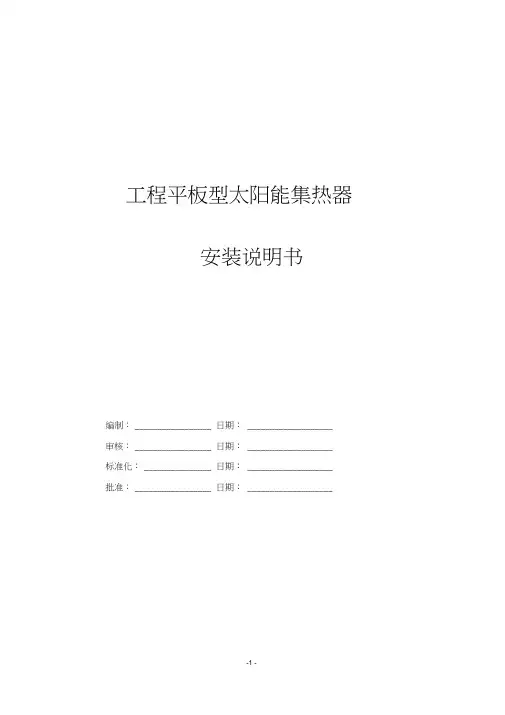

工程平板型太阳能集热器安装说明书编制：_________________ 日期： ___________________审核：_________________ 日期： ___________________标准化：_______________ 日期： ___________________批准：_________________ 日期： ___________________-1 -发布日期：_____________ 发放号: __________________目录1.平板型太阳能集热器结构.......................................... - 1 -2.平板型太阳能集热器技术参数及型号说明............................ - 2 -3.平板型集热器工作原理............................................ - 3 -4.集热器安装...................................................... - 3 -4.1 安装要求................................................... -34.2 安装方式 (4)4.3安装........................................................ -54.4 维护要求 (6)5.注意事项........................................................ - 6 -6.安装位置选择.................................................... - 7 -7.保修服务规定.................................................... - 8 -7.1 保修对象.................................................... -87.2 保修期限................................................... -87.3 保修条件................................................... -87.4 例外条件................................................... -87.5 保修服务................................................... -97.6 保修服务程序 (9)8.保修卡........................................................ - 12 - 用户必读- 1 -感谢您选购清华阳光牌平板型太阳能集热器。

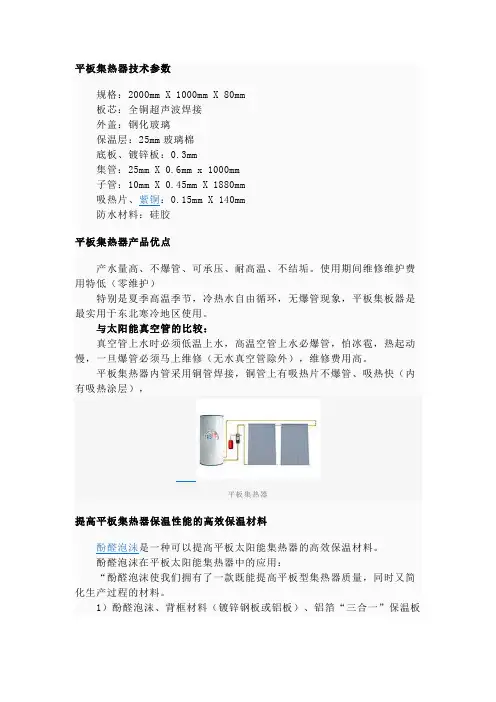

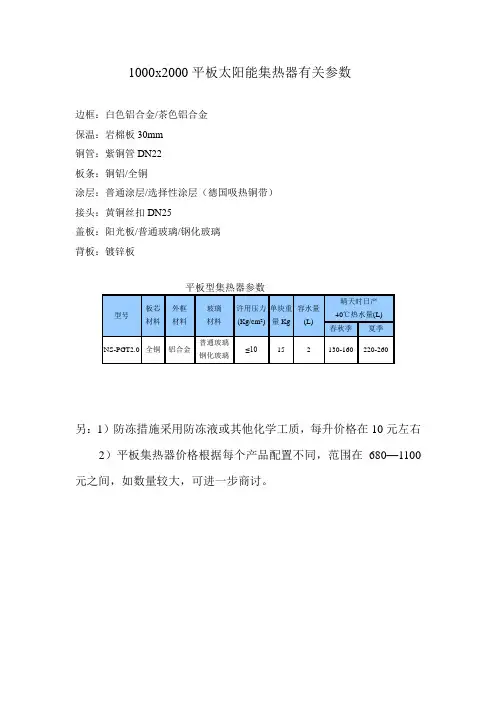

平板集热器技术参数规格：2000mm X 1000mm X 80mm板芯：全铜超声波焊接外盖：钢化玻璃保温层：25mm玻璃棉底板、镀锌板：0.3mm集管：25mm X 0.6mm x 1000mm子管：10mm X 0.45mm X 1880mm吸热片、紫铜：0.15mm X 140mm防水材料：硅胶平板集热器产品优点产水量高、不爆管、可承压、耐高温、不结垢。
使用期间维修维护费用特低（零维护）特别是夏季高温季节，冷热水自由循环，无爆管现象，平板集板器是最实用于东北寒冷地区使用。
与太阳能真空管的比较：真空管上水时必须低温上水，高温空管上水必爆管，怕冰雹，热起动慢，一旦爆管必须马上维修（无水真空管除外），维修费用高。
平板集热器内管采用铜管焊接，铜管上有吸热片不爆管、吸热快（内有吸热涂层），平板集热器提高平板集热器保温性能的高效保温材料酚醛泡沫是一种可以提高平板太阳能集热器的高效保温材料。
酚醛泡沫在平板太阳能集热器中的应用：“酚醛泡沫使我们拥有了一款既能提高平板型集热器质量，同时又简化生产过程的材料。
1）酚醛泡沫、背框材料（镀锌钢板或铝板）、铝箔“三合一”保温板酚醛泡沫保温板在工厂预制成型，专业保温材料厂家生产，更有质量保证，简化了平板集热器的生产工艺。
2）平板集热器侧壁用保温材料酚醛泡沫可根据需要切割成不同形状，在必要的表面部位黏贴铝箔，与平板集热器的各种背部保温材料（岩棉、玻璃棉）搭配使用，安装简单灵活。
3）厦门高特高新材料有限公司是国内首家研发酚醛泡沫应用于平板型太阳能集热器保温的厂家酚醛泡沫介绍：酚醛泡沫（Phenolic Foam，简称PF），是以酚醛树脂和乳化剂、发泡剂、固化剂及其它助剂等多种物质，经科学配方发泡固化而成的闭孔型硬质泡沫塑料。
酚醛泡沫材料的特性总结如下：1出色的保温隔热性能导热系数<0.03W/m*K2较高的工作温度酚醛泡沫能在-200℃~160℃（允许瞬时250℃）长期工作，无收缩。
一：.空调系统用板式换热器技术参数表余量，需增加相等于原热交换量百份之十的换热板片。
热交换机组需集换热器、循环水泵的机械、电气、仪表控制为一体，从一侧水进出口法兰、二侧水进出口法兰为止的全部部件（以及外围电控柜、测温仪）由投标方提供，投标方对所提供的热交换机组及循环水泵的完整性、可靠性负责。
二.基本技术要求：2.1设备基本参数：2.1.1 热交换机组管道及设备公称压力一次侧≥1.6MPa、二次侧≥1.6MPa；2.1.2 换热器一次侧的压力降：△p<0.04MPa换热器二次侧的压力降：△p<0.05MPa2.1.3热交换机组二次水用空调循环泵按配置要求配置；2.1.4热交换机组应设有超温保护，当二次侧供水温度超过67℃或低于6.7℃关断一次电动调节阀，报警。
⑦机组运行离声源1m处噪音：小于75分贝。
2.2热交换机组表面的漆膜应均匀、平整，无气泡、龟裂和剥落等缺陷，控制柜内应干燥、清洁、无杂物。
2.3底座外形尺寸误差应小于5‰，设备安装螺栓孔与中心线误差应小于2mm，管道的水平偏差和垂直偏差应小于10mm。
2.4安装法兰时，法兰密封面与接管中心线平面垂直度偏差不应大于法兰外径的1％，且不大于3mm。
2.5水流方向、接管标记及机组标牌完整、正确。
2.6需提供由于一侧水入水温度变化引起的二侧水出水温度变化的温度调节曲线。
3热交换机组整体设计技术要求：3.1热交换器①板式换热器应符合GB/T16409之规定。
板式换热器的板片材质为不低于SUS304的不锈钢，δ=0.5～0.8mm；正常运行情况下,换热器使用寿命在10年以上；密封垫材料：三元乙丙橡胶；便于拆洗，垫片正常使用寿命不小于5年。
换热器二次侧接口管径按图纸要求，板间流速0.2-0.8m/s。
②热交换器设计应能满足：当事故时，一次侧压力为1.6MPa，二次侧压力为0的情况下，应保证换热器的安全。
同样，二次侧压力为1.6MPa时，一次侧压力为0时，保证换热器的安全。

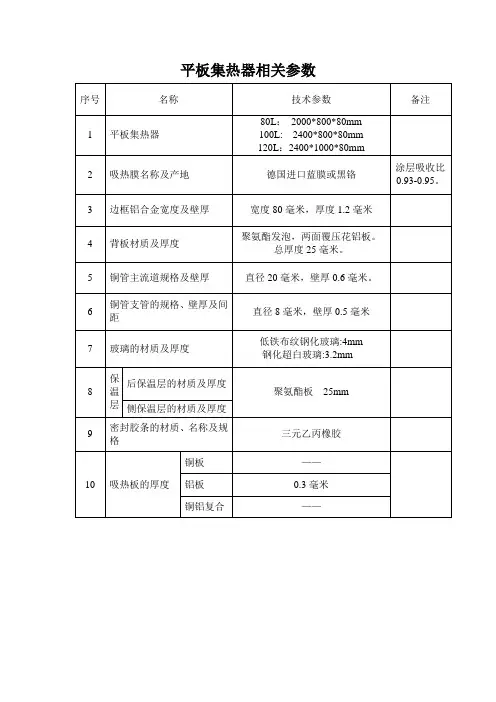

平板集热器参数
型号
PB3P-2.0
数据
尺寸1000*2000*76
吸热面积 1.84平米
板芯材料全铜
涂层磁控溅射--进口氮氧化钛镀层金属吸热翅片焊接超声波焊
吸收率>95%
发射率<6%
最大压力0.9Mbar
有效容积2L
板芯：全铜条带宽度140mm，翅片厚度0.12mm(兰)，
吸收铜管Ø12*0.5mm，横集管Ø22*0.6mm
盖板：4mm厚的钢化玻璃或3.2mm低铁玻璃
背板：镀锌钢板
保温层：25mm厚的玻璃棉纤维
边框：铝合金边框，厚度1.3cm
密封：橡胶
进口氮氧化钛镀层金属吸热翅片热管单玻璃真空管
产品型号EJ65-20 EJ65-30 EJ100-8 EJ100-16 集热面积 3.3 m2 5.0 m2 2.0 m24m2
集热管数量20支30支8支16支
集热管规格φ65×1800mmφ100×2000mm
集管口径DN25
承压能力0.6MPa
推荐配水量240L 360L 150L 300L
北京天普太阳能工业有限公司。
规格Specifications F C-GV2.15瞬时效率Thermal efficiency 78.80%热损Thermal loss 2.90%热功率Thermal power1520W体积Dimension LxWxH (mm)2015*1015*80毛面积Gross Area (m 2 ) 2.15窗口面积Aperture Area (m 2 ) 1.95集热板面积Absorber Area (m 2 ) 1.97玻璃盖数量Number of covers 1盖材料Cover material Low iron,tempered glass 盖材料厚度Cover Thickness(mm) 3.2玻璃透射率Cover Transmission >92%重量Weight37Kg集热板材料Material铝板表面处理Surface Treatment Sputtering (cermet)吸收率Absorptivity 95±2%发射率emissivity 5±2%铜管形式Construction Type Grid type/S type 集管材料Header Material Copper TP2/CA1220集管尺寸Header tuber size ∮22mm*Thickness 0.6mm 排管材质Riser Material Copper TP2/CA1220排管尺寸Riser tuber size ∮8mm* Thickness 0.6mm 工作压力Work Pressure 0.7Mpa测试压力Test pressure 1.2Mpa,keeps 5 minutes保温绝缘材料保温材料材质Insulation Material 玻璃纤维厚度Insulation Thickness 35+/-5mm 密度Density 45kg/cube外框及包装边框Frame 铝合金边框颜色Frame Colour 银白色或者黑色,咖啡色背板Back Plate镀锌板最大工作温度Max Operation Temperature95℃密封材料Sealing GasketEPDM包装方式纸箱半包平板集热器性能规格表Grid Type-Flat Plate Solar Collector SpecificationCasing Absorber (alanod) 德国Thermal Insulation。

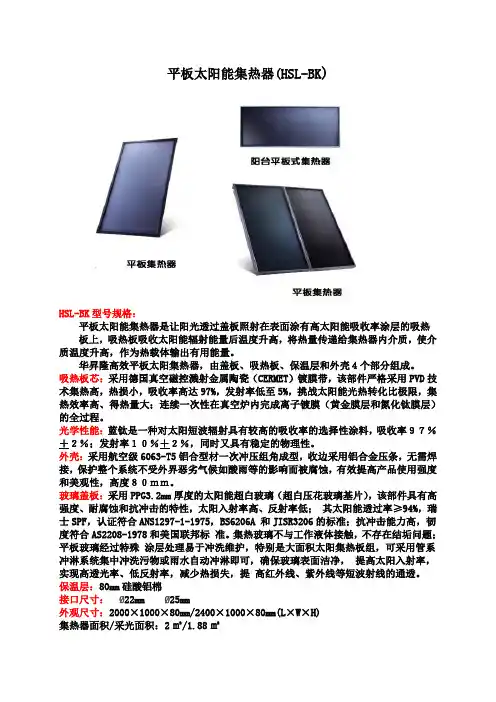

平板太阳能集热器(HSL-BK)HSL-BK型号规格：平板太阳能集热器是让阳光透过盖板照射在表面涂有高太阳能吸收率涂层的吸热板上，吸热板吸收太阳能辐射能量后温度升高，将热量传递给集热器内介质，使介质温度升高，作为热载体输出有用能量。
华昇隆高效平板太阳集热器，由盖板、吸热板、保温层和外壳４个部分组成。
吸热板芯：采用德国真空磁控溅射金属陶瓷（CERMET）镀膜带，该部件严格采用PVD技术集热高，热损小，吸收率高达97%，发射率低至5%，挑战太阳能光热转化比极限，集热效率高、得热量大；连续一次性在真空炉内完成离子镀膜（黄金膜层和氮化钛膜层）的全过程。
光学性能：蓝钛是一种对太阳短波辐射具有较高的吸收率的选择性涂料，吸收率９７％＋２％；发射率１０％＋２％，同时又具有稳定的物理性。
外壳：采用航空级6063-T5铝合型材一次冲压组角成型，收边采用铝合金压条，无需焊接，保护整个系统不受外界恶劣气候如酸雨等的影响而被腐蚀，有效提高产品使用强度和美观性，高度８０ｍｍ。
玻璃盖板：采用PPG3.2mm厚度的太阳能超白玻璃（超白压花玻璃基片），该部件具有高强度、耐腐蚀和抗冲击的特性，太阳入射率高、反射率低；其太阳能透过率≥94%，瑞士SPF，认证符合ANS1297-1-1975，BS6206A 和JISR3206的标准；抗冲击能力高，韧度符合AS2208-1978和美国联邦标准。
集热玻璃不与工作液体接触，不存在结垢问题；平板玻璃经过特殊涂层处理易于冲洗维护，特别是大面积太阳集热板组，可采用管系冲淋系统集中冲洗污物或雨水自动冲淋即可，确保玻璃表面洁净，提高太阳入射率，实现高透光率、低反射率，减少热损失，提高红外线、紫外线等短波射线的通透。
保温层：80mm硅酸铝棉接口尺寸：Ø22mm Ø25mm外观尺寸：2000×1000×80mm/2400×1000×80mm(L×W×H)集热器面积/采光面积：2㎡/1.88㎡工作压力：600Kpa最大工作温度：140℃使用寿命: 使用寿命35年，产品持久高效，即使在最恶劣的气候条件（十二级台风，冰雹等）下都能保证较低的维修率，集热器能承受鸡蛋大冰雹的打击而不坏，使系统长年、高效、稳定的运转，使用寿命35年。
工程平板集热器注：本次投标主要采用TPP2m*1m*80和TPP2m*1.5m*80的工程集热器；TPP2m*0.8*80、TPP2m*1m*80和TPP2.4m*1*80的阳台集热板，如有特殊需求，可订做其他型号。
2、天普平板集热器优势1、材料优势平板集热器主要由边框、玻璃盖板、板芯及保温组成。
（1）边框：采用6063-T5铝合金，耐腐蚀，经过电镀或氧化工艺后，进一步提高了耐腐蚀性能，使用寿命20～25年；壁厚1.5mm，强度高，组装成型后，能够称重200Kg而不易变形，同时设有专用防风连接件卡槽，确保了户外固定强度。
(2)玻璃盖板：采用壁厚3.2mm的低铁超白布纹钢化玻璃，铁含量极低，减少了对光线的吸收，透光率＞92%；经钢化处理后，强度是普通玻璃的四倍，不易破碎，能后承受1公斤的钢球，从0.5m处的自由冲击而不破裂，耐候性极强，充分考虑了室外使用环境的安全性。
(3)板芯：采用高纯T2紫铜管与进口蓝膜板焊接而成，T2铜管铜含量99.9%，铜管壁厚0.6mm，承压能力强，能够承受9公斤的压力，是家用自来水压力的4～5倍，能够承受系统反复的热胀冷缩，使用寿命长；蓝膜板采用德国进口蓝膜，具有全球领先的蓝膜涂层技术，光能吸收率高达95%，产热水量更高。
蓝膜检测报告我公司平板检测报告(4)保温：采用铝箔纸包覆的聚酯棉作为保温，聚酯棉导热系数低，不易吸水，避免了因封装前保温潮湿而造成的蓝膜板腐蚀，提高了产品的使用寿命；与玻璃丝棉相比，无玻璃纤维，不扎手，工人操作方便、环保。
我公司用铝箔+聚酯棉其他厂家玻璃丝棉2、结构优势(1)玻璃处采用双层密封条，双重保险，防止因外界水滴进入集热器而造成的吸热板及铜管腐蚀。
(2)集热器立面边框设置4处对流透气孔，保证集热器内的水汽及时、顺利的排出，避免玻璃盖板内侧附着水雾，影响太阳光线的透射，确保集热器有效、高效的工作。
(3)吸热板为整板，可以有效的阻碍集热器内部空气对流，减少集热器的热量散失。
太阳平板集热器各项技术参数
太阳雨平板集热器在通过广泛的国内外市场调研后，结合国内外产品的特点，自行研发的一款新型平板太阳集热器。
外框采用δ1.0厚铝型材组合，铜铝复合吸热板芯嵌于铝型材外框内，放置在35mm厚的玻纤棉上，盖板采用δ3.0厚钢化玻璃，密封材料采用优质三元一丙。
专用的模块化安装系统，可以方便地安装于平屋、坡屋顶上，实现与建筑物的完美结合和集热需求。
一、外观图
二、集热器组件技术参数
序号名称材质规格工艺性能备注
1 外壳6063/T5 / 挤压/冲压耐候/抗腐壁厚1.0
2 集管T2 Φ25X0.6热挤压良好的导热性紫铜管
3 排管T2 Φ10X0.5 热挤压良好的导热性紫铜管
4 翅片6061 δ0.4
5 热挤压良好的导热性阳极氧化处理
5 盖板ERP δ3.0 铸造透射率86% 普通钢化玻璃
6 密封条PDEN 异形L=2000/1000 注塑抗紫外线硬化橡胶
7 底保温层玻纤棉δ35 / 热导率低密度12-50Kg/m3
8 侧保温层岩棉δ20 / 热导率低密度50-80Kg/m3
三、集热器外部尺寸及技术参数
PJ-2.0-Ⅰ
总面积(m 2) 2.0 吸热体面积(m 2) 1.82 采光面积(m 2) 1.88 长度(mm) 2000 宽度(mm) 1000 高度(mm) 80 总重量（Kg ） 33 吸热体容积（L ） 1.5
吸收比 ≥ 94.0%
停滞温度
180 ℃+环境温度
最大工作压力（bar ） 10 导热介质 水（H 2O ） 或 防冻液
四、 包装
可根据客户需要，提供简易包装或加固厚包装。
内容
型号。
平板型太阳能集热器技术参数一、集热器类型和尺寸平板型太阳能集热器是一种常见的太阳能利用设备，其主要由吸热板、管道和保温层组成。
其尺寸通常由吸热板面积和厚度来描述。
一般来说，吸热板的面积越大，集热效果越好，但同时也会增加成本和安装难度。
因此，在实际应用中需要根据具体需求进行选择。
二、集热器材料平板型太阳能集热器的吸热板通常采用具有较高吸热性能的材料，如铜、铝等金属材料。
这些材料具有良好的导热性能，能够有效地将太阳辐射能转化为热能。
此外，吸热板的外表面通常涂有特殊的吸热涂层，以增加吸热效果。
三、集热效率集热效率是衡量太阳能集热器性能的重要指标之一。
它表示太阳能辐射能转化为热能的比例。
平板型太阳能集热器的集热效率通常在50%至80%之间，具体取决于吸热板材料、涂层性能、太阳辐射强度等因素。
高效的集热器能够更充分地利用太阳能，提高太阳能系统的整体效率。
四、工作温度平板型太阳能集热器的工作温度取决于吸热板的材料和集热效率。
一般来说，集热器的工作温度范围在50℃至100℃之间。
为了提高工作温度，可以采用高吸热性能的材料和增加集热器的吸热板面积。
五、耐压性能平板型太阳能集热器需要具备一定的耐压性能，以承受系统内部的压力变化。
一般来说，集热器的耐压性能要求在1MPa至1.5MPa 之间。
在实际应用中，还需要考虑集热器在极端条件下的耐压性能，如低温、高温等。
六、热损失平板型太阳能集热器存在一定的热损失，即集热板表面的热能向外界传递的损失。
为了减小热损失，集热器通常采用保温层进行包裹，并在吸热板表面涂覆一层高反射的涂层，以减少热辐射损失。
七、使用寿命平板型太阳能集热器的使用寿命是衡量其使用价值的重要指标之一。
一般来说，集热器的使用寿命要求在15年至20年以上。
为了延长使用寿命，需要注意集热器的维护和保养，定期检查和更换老化或损坏的部件。
八、安装要求平板型太阳能集热器的安装要求较为简单，可以根据实际情况选择安装在屋顶、阳台或地面等位置。
工程平板集热器
工程平板集热器
产品型号TPP2m*1m*80TPP2m*1m*120
国标型号P-G/0.6-L/LM-1.84P-G/0.6-L/LM-1.77-5
外形尺寸（ mm ）2000*1000*802000*1000*80吸收膜层黑铬
板芯0.4mm 铝板
板芯吸收率≥0.96/0.94（蓝膜 / 黑铬）集板芯发射率≤0.05/0.1（蓝膜 / 黑铬）
热玻璃透光率≥92%≥95%
器集管Φ22*0.6mm紫铜管
结排管Φ8*0.55mm紫铜管
构排管数量竖排 7根
尺排管和管芯连接方式整版激光焊接
寸玻璃盖板 3.2mm 超白低铁布纹钢化玻璃
边框 1.0mm铝合金
底板0.4mm彩涂板
底保温30mm 聚酯棉保温70mm 聚酯棉保温进出水口管径Dg20端面密封集工作压力0.6MPa
热推荐工作流量0.02L/ ㎡·S
器总面积 2 ㎡
技采光面积 1.84㎡ 1.77㎡
术空晒温度150℃200℃
参加水闷晒最高温度120℃175℃
数加防冻液闷晒最高温度140℃℃
耐冻性加防冻液耐 -40 ℃
抗冰雹≤Φ35mm冰雹
集热器容水量 1.4L
集热器重量32.2kg40kg
注：本次投标主要采用TPP2m*1m*80和TPP2m*1.5m*80的工程集热器；
TPP2m*0.8*80 、TPP2m*1m*80和TPP2.4m*1*80的阳台集热板，如有特殊需求，可订做其他型号。
2、天普平板集热器优势
1、材料优势
平板集热器主要由边框、玻璃盖板、板芯及保温组成。
（1）边框：采用 6063-T5 铝合金，耐腐蚀，经过电镀或氧化工艺后，进一
步提高了耐腐蚀性能，使用寿命20 ～ 25 年；壁厚 1.5mm ，强度高，组装成型后，能够称重 200Kg 而不易变形，同时设有专用防风连接件卡槽，确保了户外
固定强度。
(2)玻璃盖板：采用壁厚 3.2mm 的低铁超白布纹钢化玻璃，铁含量极低，减少了对光线的吸收，透光率＞ 92% ；经钢化处理后，强度是普通玻璃的四倍，不易破碎，能后承受 1 公斤的钢球，从 0.5m 处的自由冲击而不破裂，耐候性极强，充分考虑了室外使用环境的安全性。
(3)板芯：采用高纯 T2 紫铜管与进口蓝膜板焊接而成， T2 铜管铜含量 99.9% ，铜管壁厚 0.6mm ，承压能力强，能够承受 9 公斤的压力，是家用自来水压力的
4～5 倍，能够承受系统反复的热胀冷缩，使用寿命长；蓝膜板采用德国进口蓝
膜，具有全球领先的蓝膜涂层技术，光能吸收率高达95% ，产热水量更高。
蓝膜检测报告我公司平板检测报告
(4)保温：采用铝箔纸包覆的聚酯棉作为保温，聚酯棉导热系数低，不易吸
水，避免了因封装前保温潮湿而造成的蓝膜板腐蚀，提高了产品的使用寿命；与玻璃丝棉相比，无玻璃纤维，不扎手，工人操作方便、环保。
我公司用铝箔 + 聚酯棉其他厂家玻璃丝棉
2、结构优势
(1)玻璃处采用双层密封条，双重保险，防止因外界水滴进入集热器而造成
的吸热板及铜管腐蚀。
(2)集热器立面边框设置 4 处对流透气孔，保证集热器的水汽及时、顺利的
排出，避免玻璃盖板侧附着水雾，影响太线的透射，确保集热器有效、高效的工作。
(3)吸热板为整板，可以有效的阻碍集热器部空气对流，减少集热器的热量散失。
我公司整板板芯其他厂家条带板芯
(4)拥有一种新型的板芯固定结构，防止搬动或运输途中造成的板芯错位、吸热板与玻璃相贴的现象，避免了膜层的磨损和热量的散失。
(5)阳台壁挂集热器流道结构采用上四下三循环结构，高温热量输出四根管道，低温回流三根管道，流动阻力小，保证集热器能够在第一时间将热量传递给水箱，避免了吸热量的浪费，提高了热水的输出量。
我公司板芯结构其他厂家结构（阻力大）
3、工艺优势
(1)激光焊接设备：吸热体为整板，采用激光焊接工艺，吸热板和管路铜管通
过激光产生的瞬间 1000 ℃以上的高温，实现金属间的熔融结合，结合力强，热
阻小，而且不损伤吸热膜层，外观更美观。
激光焊接机焊点密实均匀
(2)玻璃与边框自动定位装配设备：采用电脑编程自动控制系统，装配过程
全自动，避免了人工的搬运与触碰，玻璃表面不会有污渍或油污残留，避免了油
污挥发造成的玻璃变色问题。
(3)自动火焰焊接设备：排管两端同时焊接，大大提高了生产效率，并且能够保证产品焊接质量的稳定性。
(4)集管端口旋封设备：集管端口经高温软化后，通过高速旋转使集管端口形成一体半球形，相比其他厂家焊接挡片，密封效果更好，质量稳定有保证。
旋封设备实物效果
(5)自动组框设备：边框四角同时挤压，保证了集热器四个角部的垂直度，对
角线误差在± 1mm 以，接缝间隙＜ 0.25mm ，并涂以硅胶密封，避免外界雨水侵入的可能。
4、质量检验
检漏：设有专人专岗，每台必检，铜管流道焊接完毕后，打水压9 公斤，是系统额定工作压力的 1.5 倍，确保产品质量无误。
打压检漏线
3、阳台壁挂配置表
阳台壁挂太阳能热水器
规格型号60L 横/立置80L 横/ 立式100L 横/ 立式120L 横 / 立式适用建筑中高层、别墅、大户型住宅楼
使用人数1-2 人1-2 人2-3 人2-3 人
2000*1000*802000*1000*80
2000*800*82400*1000*集热器规格型号（ 2400*800*80（2400*800*80
080
））
集
集热器数量1111
热
集热器采光面积 1.44 1.81 1.81 2.19
器
集热器总面积 1.622 2.4
集热器吸收膜层≥0.96/0.94（蓝膜 / 黑铬）
集热器吸收率≤0.05/0.1（蓝膜 / 黑铬）
.
玻璃透光率≥0.92
玻璃盖板 3.2mm 超白低铁布纹钢化玻璃
边框 1.5mm-2.5mm 铝合金
保温0.4mm 彩涂板
底板30mm聚酯棉保温 /70mm聚酯棉保温（高性能平板）进出水口管径Dg15端面密封
集热器连接方式铜管或波纹管专用接头
支架连接螺纹紧固
水箱规格及类型60L 横/立置80L 横/ 立式100L 横/ 立式120L横/立式胆材料及厚度 1.8mm 蓝金刚搪瓷胆
搪瓷厚度0.15-0.5mm
外壳材料及厚度彩涂板 0.42mm
夹套材质及厚度Q235 1.5mm
水换热面积0.410.480.570.7
箱胆工作压力0.6MPa
夹套额定压力0.2MPa
保温45mm聚氨酯保温
进出水管尺寸G1/2 ”外丝
电加热功率AC220V/50HZ 1.5kw
额定容水量6080100120。
