建设用砂的筛分析试验

JGJ52-2006 普通混凝土用砂、石质量及检验方法标准主编单位：中国建筑科学研究院批准部门：中华人民共和国建设部施行日期：2007 年6月l日1 总则1.0.1为在普通混凝土中合理使用天然砂,人工砂和碎石、卵石，保证普通混凝土用砂、石的质量,制定本标准。

1.0.2本标准适用于一般工业与民用建筑和构筑物中普通混凝土用砂的质量要求和检验。

1.0.3对于长期处于潮湿环境的重要混凝土结构所用的砂、石，应进行碱活性检验。

1.0.3 砂和石的质量要求和检验,除应符合本标准外,尚应符合国家现行有关标准的规定。

2 术语、符号2.1 术语2.1.1天然砂 natural sand由自然条件作用而形成的,公称粒径小于 5mm的岩石颗粒。

按其产源不同,可分为河砂、海砂和山砂。

2.1.2 人工砂 artificial sand岩石经除土开采、机械破碎、筛分而成的，公称粒径小于5mm的岩石颗粒。

2.1.3 混合砂 mixed sand由天然砂与人工砂按一定比例组合而成的砂。

2.1.4 碎石 crushed stone由天然岩石或卵石经破碎、筛分而得的，公称粒径大于5mm的岩石颗粒。

2.1.5 卵石 gravel由自然条件作用而形成的，公称粒径大于 5.00mm 的岩石颗粒。

2.1.6 含泥量 dust content砂、石中公称粒径小于80μm颗粒的含量。

2.1.7 砂的泥块含量 clay lump content in sands砂中公称粒径大于1.25mm，经水洗、手捏后变成小于630μm 的颗粒的含量。

2.1.8 石的泥块含量 clay lump content in stones石中公称粒径大于5.mm，经水洗、手捏后变成小于2.50mm 的颗粒的含量。

2.1.9 石粉含量 crusher dust content人工砂中公称粒径小于80μm，且其矿物组成和成分与被加工母岩石相同的颗粒含量。

2.1.10 表观密度 apparent density骨料颗粒单位体积（包括内封闭孔隙）的质量。

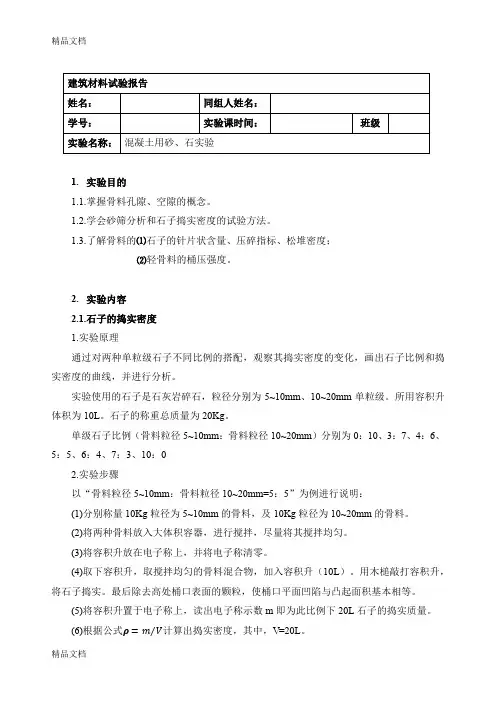

1.实验目的1.1.掌握骨料孔隙、空隙的概念。

1.2.学会砂筛分析和石子捣实密度的试验方法。

1.3.了解骨料的⑴石子的针片状含量、压碎指标、松堆密度；⑵轻骨料的桶压强度。

2.实验内容2.1.石子的捣实密度1.实验原理通过对两种单粒级石子不同比例的搭配，观察其捣实密度的变化，画出石子比例和捣实密度的曲线，并进行分析。

实验使用的石子是石灰岩碎石，粒径分别为5~10mm、10~20mm单粒级。

所用容积升体积为10L。

石子的称重总质量为20Kg。

单级石子比例（骨料粒径5~10mm：骨料粒径10~20mm）分别为0：10、3：7、4：6、5：5、6：4、7：3、10：02.实验步骤以“骨料粒径5~10mm：骨料粒径10~20mm=5：5”为例进行说明：(1)分别称量10Kg粒径为5~10mm的骨料，及10Kg粒径为10~20mm的骨料。

(2)将两种骨料放入大体积容器，进行搅拌，尽量将其搅拌均匀。

(3)将容积升放在电子称上，并将电子称清零。

(4)取下容积升，取搅拌均匀的骨料混合物，加入容积升（10L）。

用木槌敲打容积升，将石子捣实。

最后除去高处桶口表面的颗粒，使桶口平面凹陷与凸起面积基本相等。

(5)将容积升置于电子称上，读出电子称示数m即为此比例下20L石子的捣实质量。

(6)根据公式计算出捣实密度，其中，V=20L。

其它比例类似。

2.2.砂的筛分析实验1.实验原理砂中含有不同粒径的颗粒，将砂通过不同孔径的筛，可将砂按照不同颗粒范围分离开来。

通过筛分析，可计算砂子的大小搭配状况，判断砂子的级配和细度模数。

实验中用到筛孔径（单位：mm）分别为5.00、2.50、1.25、0.630、0.315、0.16。

按下式计算细度模数：11 654321005 )(AA AAAAAMx--++++=式中，A1、A2……A6分别为5.00、2.50……0.160 mm孔筛上的累计筛余百分率。

砂按细度模数(M x)分粗、中、细和特细四种规格，由所测细度模数按规定评定该砂样的粗细程度。

普通混凝土用砂试验规程一、依据标准：JGJ52-2006《普通混凝土用砂、石质量及检验方法标准》。

二、检验项目：筛分析、表观密度、堆积密度（紧密密度）、含泥量、泥块含量。

三、使用仪器：砂方孔筛、JP-A 型架盘天平、电热鼓风干燥烘箱、容量瓶、浅盘、铝制料勺、漏斗、直尺、秤、容量为1L 的筒、 四、取样：按同产地，同规格、同一进场时间，每400m 3或600t 为一验收批。

不足400m 3或600t 时亦为一验收批。

天然砂取22kg ，人工砂取52kg 。

五、方法与步骤：5.1、筛分析：5.1.1用于筛分析的试样，其颗粒的公称粒径不应大于10.0mm 。

试验前应先将来样通过公称直径为10.0mm 的方孔筛，并计算筛余。

称取经缩分后样品不少于550g 两份，分别装入两个浅盘，在（105±）℃的温度下烘干到恒重。

冷却至室温用。

5.1.2准确称取烘干试样500g （特细砂可称250g ），按筛孔大小顺序排列（大孔在上、小孔在下）的套筛的最上一只筛（公称直径为5.00mm 的方孔筛）上；将套筛装入摇筛机内固紧，筛分10min ，然后取出套筛，再按筛孔由大到小的顺序，在清洁的浅盘上逐一进行手筛，直至每分钟的筛出量不超过试样总量的0.1%为止；通过的颗粒并入下一只筛子，并和下一只筛子中的试样一起进行手筛，这样依次进行，直至所有的筛子全部筛完为止。

注：1当试样含泥量超过5%时，应先将试样水洗，然后烘干至恒重，再进行筛分；2无摇筛机时，可改用手筛。

5.1.3试样在各只筛子上的筛余量均不得超过按式4.1.3计算得出的剩留量，否则应将该筛的筛余试样分成两份或数份，再次进行筛分，并以其筛余量之和作为该筛的筛的筛余量。

300dA m r式4.1.3 式中m r ― 某一筛上的剩留量（g ）； d ―筛孔边长（mm ）； A ―筛的面积（mm 2）。

5.1.4称取各筛筛余试样的质量（精确到1g ），所有各筛的分计筛余量和底盘中的剩余量之和与筛分前的试样总量相比，相差不得超过1%。

普通混凝土用砂质量标准及检验方法（JGJ52-92）中华人民共和国行业标准普通混凝土用砂质量标准及检验方法ＪＧＪ５２－９２主编单位：中国建筑科学研究院批准部门：中华人民共和国建设部施行日期：１９９３年１０月１日关于发布行业标准《普通混凝土用砂质量标准及检验方法》的通知建标〔１９９２〕９３０号根据建设部（８９）建标计字第８号文的要求，由中国建筑科学研究院主编的《普通混凝土用砂质量标准及检验方法》，业经审查，现批准为行业标准，编号ＪＧＪ５２—９２，自１９９３年１０月１日起施行。

原部标准《普通混凝土用砂质量标准及检验方法》（ＪＧＪ５２—７９）同时废止。

本标准由建设部建筑工程标准技术归口单位中国建筑科学研究院归口管理，由中国建筑科学研究院负责解释，由建设部标准定额研究所组织出版。

中华人民共和国建设部１９９２年１２月３０日目次１总则２术语、符号２．１术语２．２符号３质量要求４验收、运输和堆放５取样与缩分５．１取样５．２样品的缩分６检验方法６．１砂的筛分析试验６．２砂的表观密度试验（标准法）６．３砂的表观密度试验（简易法）６．４砂的吸水率试验６．５砂的堆积密度和紧密密度试验６．６砂的含水率试验（标准方法）６．７砂的含水率试验（快速方法）６．８砂的含泥量试验（标准方法）６．９砂的含泥量试验（虹吸管方法）６．１０砂的泥块含量试验６．１１砂中的有机物含量试验６．１２砂中的云母含量试验６．１３砂中的轻物质含量试验６．１４砂的坚固性试验６．１５砂中硫酸盐、硫化物含量试验６．１６砂中的氯离子含量试验６．１７砂的碱活性试验（化学方法）６．１８砂的碱活性试验（砂浆长度方法）附录Ａ砂检测报告表附录Ｂ本标准用词说明附加说明１总则１．０．１为合理选择和使用天然砂，保证所配制混凝土的质量，制定本标准。

１．０．２本标准适用于一般工业与民用建筑和构筑物中普通混凝土用砂的质量检验。

特细砂混凝土及山砂混凝土用砂的质量要求，尚应遵照有关的专门标准执行。

砂的含水率检测实验小结本次实验主要是对砂的含水率进行检测，通过实验我们可以了解到砂的含水率对于工程建设是非常重要的。

下面我将对本次实验的过程、方法以及结果进行总结。

首先，我们需要准备好实验所需的工具和材料，包括烘箱、称量仪、砂样、干燥器、精密天平等。

在实验之前我们需要对这些工具进行检查和校准，保证实验的准确性和可靠性。

其次，我们需要进行砂样的取样和准备。

首先我们需要将砂样进行筛分，保证粒度的均匀性，然后取一定的砂样进行称重，记录下砂样的质量，并将其放入干燥器中进行干燥，直到砂样的质量不再变化，这样就得到了砂样的干重。

接着，我们需要进行砂样的含水率检测。

我们需要取一定的已经干燥好的砂样，将其放入水中浸泡一定的时间，待浸泡完成后将其取出，并使用无水纸巾进行吸水，去除表面多余的水分，然后将其放入烘箱中进行烘干，直到砂样的质量不再变化，这样就得到了砂样的湿重。

然后我们可以通过下面的公式来计算出砂样的含水率：含水率(%)=(湿重-干重)/干重×100%最后，我们需要对实验结果进行分析和总结。

通过本次实验，我们可以得出砂的含水率对于工程建设的重要性，含水率过高或过低都会对工程造成不良影响。

此外，我们还可以了解到含水率的检测方法，并了解到如何根据实验数据计算出砂的含水率。

这对于我们今后进行相关科研和工程建设具有指导意义。

综上，通过本次实验，我们深入了解了砂的含水率检测方法及其在工程建设中的重要性，也学会了如何使用实验方法进行含水率测定。

希望同学们能够将实验中所学到的知识和方法应用到今后的专业学习和实践中，为我们的工程建设贡献自己的力量。

细骨料（砂）筛分析检测操作方法探讨摘要：细骨料在混凝土中起骨架或填充作用在混凝土凝结硬化过程中抵抗过度收缩。

混凝土中粗细骨料占混凝土总体积的3/4左右，细骨料性能直接影响混凝土质量，而混凝土是建设工程中最重要的材料之一。

做好砂石骨料的检测工作，从源头上对混凝土质量进行把关，才能确保建设工程优质、可靠。

笔者结合自身多年的工作经验，在本文中分析了细骨料的检测方法，通过优化检测操作过程，输出更准确的实验报告，更好地为工程质量把关。

关键词：细骨料；筛分析；检测方法引言混凝土质量缺陷造成的事故一直无法杜绝，我国此类事故发生率更是高于其他国家，甚至一度有中国制造“豆腐渣”工程的戏称。

每年造成的损失多达上千万元甚至几十亿元。

对人民生活和生产造成的不了影响更是不可估量的。

因此，混凝土中各组成材料的性能必须加以严格控制，控制粗细骨料的各项性能指标是保证工程资料的基础工作，骨料表观基础属性颗粒级配更是检测过程的重中之重。

混凝土行业为贯彻可持续发展的战略思想，降低水泥使用数量，减少由于生产水泥企业对环境的污染和破坏，在混凝土配合比设计中尽量降低水泥的单方用量，改善混凝土性能，降低混凝土的早期水化热，调节混凝土强度等级。

在现有条件下，合理调配骨料级配等级，多种细骨料配合使用可以降低混凝土内部孔隙率，减少水泥用量同时又不降低混凝土各项性能指标。

而这一工作的前提必须是通过严谨的试验检测确定细骨料级配分类，给出准确分类，精确控制用量，达到优化掺配比的最终目标。

砂石骨料检测工作作为混凝土原料的把关工作，理应受到足够的重视。

现有常用的相关国标、行标至少有6种。

如何选择评定标准，如何保证严格按照标准进行检测，都需要检测人员不断提高自身操作水平，强化理论知识来解决此类问题。

1 细骨料概述细骨料粒径在0.16～5mm之间的骨料为细骨料(砂)。

一般采用天然砂，它是岩石风化后所形成的大小不等、由不同矿物散粒组成的混合物，一般有河砂、海砂及山砂。

砂石检验作业指导书————————————————————————————————作者：————————————————————————————————日期：1．概述1.1为了确保砂石的检验工作能够准确、规范、高效的开展，特制定本细则。

1．2本细则规定的砂石性能检测包括:砂料筛分析及细度模数、砂料表观密度、砂料表观密度(李氏比重瓶法)、砂料含水率、砂料堆积密度、砂料紧密密度及空隙率、砂料含泥量、砂料泥块含量、砂料吸水率、砂料坚固性、砂料压碎指标、机制砂石粉含量（亚甲蓝实验MB值）、砂贝壳含量、卵石或碎石颗粒级配(筛分析）、卵石或碎石表观密度、卵石或碎石堆积密度、紧密密度及空隙率、卵石或碎石吸水率、卵石或碎石含水率、卵石或碎石含泥量、卵石或碎石泥块含量、卵石或碎石针片状颗粒含量、卵石或碎石压碎指标、岩石抗压强度、卵石或碎石坚固性。

1.3本细则规定了适用范围、试验方法及步骤。

２．依据2.1《建设用砂》ＧB/T１4684－20１１2.２《普通混凝土用砂、石质量及检验方法标准》JGJ５2-２0062.3《建设用卵石、碎石》ＧB/T1４６8５-20１13.适用范围３.1本细则适用于建设工程中天然砂、人工砂、混合砂和碎石、卵石(除水工建筑物）的基本性能检测。

4.砂试验方法及步骤4．１砂料筛分析、细度模数4.1.1试验步骤4.1.１.1按规定取样,筛除大于9.50ｍm的颗粒,并将试样缩分至约１100g,放在烘箱中于(105±5)℃下烘干至恒重，待冷却至室温后，分为大致相等的两份备用。

4.1.1.２称取试样500g,精确至1g。

将试样倒入按孔径大小从上到下组合的套筛(附筛底）上，然后进行筛分。

4.１．１．３将套筛置于摇筛机上,摇１0min;取下套筛，按筛孔大小顺序再逐个用手筛,筛至每分钟通过量小于试样总量0.１%为止。

4.1.1.4称出各号筛的筛余量,精确至1g，试样在各筛上的筛余量不得超过按式(１)计算出的量，超过时应按下列方法之一处理。

普通混凝土用砂质量标准及检验方法（JGJ52-92）中华人民共和国行业标准普通混凝土用砂质量标准及检验方法ＪＧＪ５２－９２主编单位：中国建筑科学研究院批准部门：中华人民共和国建设部施行日期：１９９３年１０月１日关于发布行业标准《普通混凝土用砂质量标准及检验方法》的通知建标〔１９９２〕９３０号根据建设部（８９）建标计字第８号文的要求，由中国建筑科学研究院主编的《普通混凝土用砂质量标准及检验方法》，业经审查，现批准为行业标准，编号ＪＧＪ５２—９２，自１９９３年１０月１日起施行。

原部标准《普通混凝土用砂质量标准及检验方法》（ＪＧＪ５２—７９）同时废止。

本标准由建设部建筑工程标准技术归口单位中国建筑科学研究院归口管理，由中国建筑科学研究院负责解释，由建设部标准定额研究所组织出版。

中华人民共和国建设部１９９２年１２月３０日目次１总则２术语、符号２．１术语２．２符号３质量要求４验收、运输和堆放５取样与缩分５．１取样５．２样品的缩分６检验方法６．１砂的筛分析试验６．２砂的表观密度试验（标准法）６．３砂的表观密度试验（简易法）６．４砂的吸水率试验６．５砂的堆积密度和紧密密度试验６．６砂的含水率试验（标准方法）６．７砂的含水率试验（快速方法）６．８砂的含泥量试验（标准方法）６．９砂的含泥量试验（虹吸管方法）６．１０砂的泥块含量试验６．１１砂中的有机物含量试验６．１２砂中的云母含量试验６．１３砂中的轻物质含量试验６．１４砂的坚固性试验６．１５砂中硫酸盐、硫化物含量试验６．１６砂中的氯离子含量试验６．１７砂的碱活性试验（化学方法）６．１８砂的碱活性试验（砂浆长度方法）附录Ａ砂检测报告表附录Ｂ本标准用词说明附加说明１总则１．０．１为合理选择和使用天然砂，保证所配制混凝土的质量，制定本标准。

１．０．２本标准适用于一般工业与民用建筑和构筑物中普通混凝土用砂的质量检验。

特细砂混凝土及山砂混凝土用砂的质量要求，尚应遵照有关的专门标准执行。

中华人民共和国行业标准普通混凝土用砂质量标准及检验方法JGJ52-92主编单位：中国建筑科学研究院批准部门：中华人民共和国建设部施行日期：1993年10月1日关于发布行业标准《普通混凝土用砂质量标准及检验方法》的通知建标〔1992〕930号根据建设部(89)建标计字第8号文的要求，由中国建筑科学研究院主编的《普通混凝土用砂质量标准及检验方法》，业经审查，现批准为行业标准，编号JGJ52—92，自1993年10月1日起施行。

原部标准《普通混凝土用砂质量标准及检验方法》(JGJ52—79)同时废止。

本标准由建设部建筑工程标准技术归口单位中国建筑科学研究院归口管理，由中国建筑科学研究院负责解释，由建设部标准定额研究所组织出版。

中华人民共和国建设部1992年12月30日目次1 总则2 术语、符号2.1 术语2.2 符号3 质量要求4 验收、运输和堆放5 取样与缩分5.1 取样5.2 样品的缩分6 检验方法6.1 砂的筛分析试验6.2 砂的表观密度试验(标准法)6.3 砂的表观密度试验(简易法)6.4 砂的吸水率试验6.5 砂的堆积密度和紧密密度试验6.6 砂的含水率试验(标准方法)6.7 砂的含水率试验(快速方法)6.8 砂的含泥量试验(标准方法)6.9 砂的含泥量试验(虹吸管方法)6.10 砂的泥块含量试验6.11 砂中的有机物含量试验6.12 砂中的云母含量试验6.13 砂中的轻物质含量试验6.14 砂的坚固性试验6.15 砂中硫酸盐、硫化物含量试验6.16 砂中的氯离子含量试验6.17 砂的碱活性试验(化学方法)6.18 砂的碱活性试验(砂浆长度方法)附录A 砂检测报告表附录B 本标准用词说明附加说明1 总则1.0.1 为合理选择和使用天然砂，保证所配制混凝土的质量，制定本标准。

1.0.2 本标准适用于一般工业与民用建筑和构筑物中普通混凝土用砂的质量检验。

特细砂混凝土及山砂混凝土用砂的质量要求，尚应遵照有关的专门标准执行。
