运达1.5MW风力发电机组技术手册运达1.5MW风力发电机组技术手册1、技术手册说明 (3)2、万用表使用方法 (3)3、绝缘表的使用方法 (3)4、直流电阻测试的使用方法 (3)5、偏航电机的更换方法 (4)6、SSB直流变桨系统L+B的更换方法 (4)7、SSB直流变桨系统Converter说明书 (4)8、SSB直流变桨系统Converter更换说明书 (4)9、SSB交流变桨系统MPC说明书 (4)10、SSB变桨系统MPC 地址更改说明书 (4)11、交流变桨MPC参数导入操作说明 (5)12、Gateway使用说明 (5)1、技术手册说明本手册为售后服务部内部技术文件，此文件结合现场各反应回来问题汇总，特此编写此文件。
希望能给现场故障处理等问题提供一定的指导，提高现场服务人员的技能水平。
2、万用表的使用方法产品名称：钳形万用表产品型号： VC3266A※相序指示正相、负相、缺相及相电压。
※独特的火线判别电路，LCD符号显示。
※采用3节7号电池和独立的电池门，更换方便。
※功能选择采用拨盘开关，便于单手操作。
※数据保持功能，便于数据观察和记录。
※厚度仅为22mm掌握与携带更方便。
※ 20A/200A/600A交流电流量程选择，分辨力0.01A。
VC3266A采用大规模集成电路和独特的功能转换电路，使整机完成交直流电压测量、交直流电流测量、电阻、二极管及通断测量，配以相序指示火线判别电路，使之成为一台优越的电工专用钳形万用表。
最大显示：1999自动极性显示测量方法：双积分A/D转换器采样频率：每秒2次过载显示：仅最高显“1”1。
联合动力1.5MW风电机组部件维护手册目录一、变流器的维护 (4)1、ABB变流器 (4)2、龙源科孚德变频器 (8)3、日立变频器 (11)4、清能华福变频器 (32)二、滑环清洗与维护 (35)三、齿轮箱滤芯清洗或更换 (41)四、液压站滤芯检查或更换 (52)五、变桨电池的检查与维护 (55)1、变桨系统蓄电池测试 (55)2、TR-1.5G系统电容测试 (60)3、变桨蓄电池的更换 (61)4、华电天仁三柜变浆系统电容更换 (66)六、发电机滑环及碳刷的维护 (68)1、发电机滑环和碳刷检查 (68)2、发电机碳刷更换方法及步骤（以湘电为例） (69)3、集电环的维护 (72)4、集电环室的清洁 (72)5、发电机轴承绝缘电阻及轴承端盖螺栓检查 (73)七、叶片的修复 (76)八、偏航系统的检查与清理 (77)1、粉末及油脂的清除 (77)2、偏航制动盘粗糙度的检查 (77)3、偏航制动盘及摩擦片厚度的检查 (78)4、刹车钳上下钳体与偏航制动盘之间的间隙（1.5mm-3.5mm） (79)5、排出偏航刹车钳回油管（白色油管）内油品 (79)6、安全注意事项 (81)一、变流器的维护1、ABB变流器a)检查并更换空气滤网检查空气滤网，如果需要进行更换 ( 空气滤网的型号见技术数据）：●取下栅网顶部的固定器(3a)，然后将栅网(3b) 往上提，并将其从门(3c) 上取下，就可以看到空气滤网了。
●拆下螺丝(3d) 并将空气滤网 (3e) 取下。
●检查柜体的清洁。
如果有必要，使用软抹布或真空吸尘器进行清洁。
●关闭柜门。
b)功率电缆连接的检查与维护警告! 在移动装在小车上的变流器模块或者滤波器模块时要特别小心，模块非常重并且重心较高。
如果不小心，可能会使模块翻倒。
功率电缆连接检查步骤：●打开柜门。
●将模块从柜体中抽出。
●检查快速连接器上的电缆是否紧固（标准力矩70Nm）。
●检查网侧电缆是否紧固（标准力矩70Nm）。

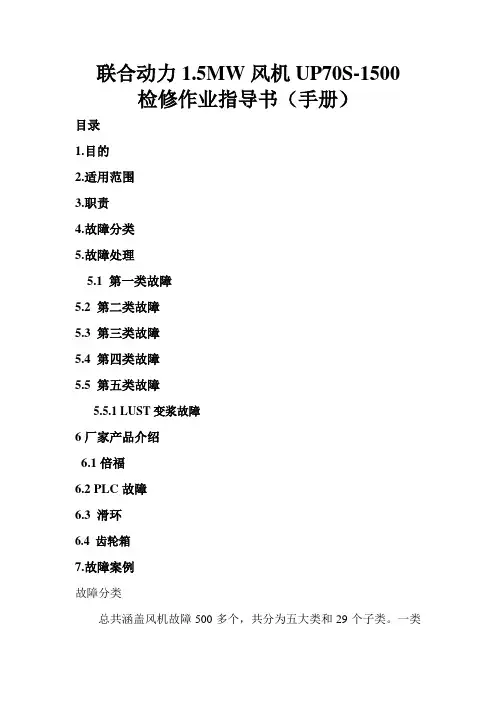

联合动力1.5MW风机UP70S-1500 检修作业指导书（手册）
目录
1.目的
2.适用范围
3.职责
4.故障分类
5.故障处理
5.1 第一类故障
5.2 第二类故障
5.3 第三类故障
5.4 第四类故障
5.5 第五类故障
5.5.1 LUST变浆故障
6厂家产品介绍
6.1倍福
6.2 PLC故障
6.3 滑环
6.4 齿轮箱
7.故障案例
故障分类
总共涵盖风机故障500多个，共分为五大类和29个子类。
一类
至五类故障级别原则上逐类递增。
第一类故障
CPU类故障、UPS类故障、变压器类故障、初始化类故障、防雷保护类故障、风速风向类故障、航标灯类故障、机舱冷却类故障、机舱震动类故障、机舱加热类故障、机柜冷却类故障、结冰类故障、版本类故障、熔丝类故障、停机类故障、叶轮刹车类故障、叶轮位置类故障、叶轮转速类故障、液压类故障、主轴类故障等共计20个子类。
第二类故障
齿轮箱类故障、发电机类故障、PROFIBUS类故障、偏航类故障、安全链类故障等共计5个子类。
第三类故障
电网类故障共计1个子类故障。
第四类故障
ABB变流器类故障共计1个子类故障。
第五类故障
LUST变浆类故障、SSB变浆类故障等共计2个子类故障。
5.1 第一类故障
5.1.1 CPU类故障
5.1.2 UPS类故障
5.2 第二类故障
5.3 第三类故障。
1.5MW风电机组运行维护手册作业指导书Operation Guidance Book文件名称：《1.5MW风电机组运行维护手册》文件版本号：GP/WI-031文件编号：GDSD-T-WI011编制：校对：审核：批准：生效日期：2012年8月1日目录1. 目的 (1)2. 适用范围 (1)3. 职责 (1)4.维护类型介绍及作用 (2)4.1试车首检和500小时维护 (2)4.1.1 风机试车一周后首检 (2)4.1.2 500小时维护 (3)4.2风机的定期维护 (3)5、叶片维护 (5)5.1叶片表面检查与维护 (5)5.2 叶片噪音检查 (5)5.3雷电保护系统检查与维护 (6)5.4 排水孔的检查与维护 (6)5.5 叶片螺栓的检查和维护 (6)6.轮毂和变桨系统维护 (7)6.1轮毂整体外观检查与维护 (7)6.2 螺栓的检查与维护 (7)6.3 润滑系统的检查与维护 (8)6.5 变桨齿轮箱的检查与维护 (10)6.6 变桨电机的检查与维护 (11)6.7 转速传感器的检查与维护 (11)6.8 叶片角度校准 (12)6.9 伺服控制器的检查与维护 (12)6.10 轴柜检查与维护 (12)6.11主控柜检查与维护 (12)6.12电池柜检查与维护 (13)7、主轴维护 (13)7.1 常规检查 (13)7.2 接油盒的检查与维护 (14)7.3 检查所有螺栓是否松动 (14)7.4 主轴润滑维护 (14)8、偏航系统维护 (15)8.1 表面检查与维护 (15)8.2 偏航紧固件检查与维护 (15)9、液压系统维护（含刹车系统） (18)9.1 液压系统的检查与维护 (18)9.2 刹车系统的检查与维护 (20)10、齿轮箱系统维护 (22)10.1 齿轮箱外表检查与维护 (22)10.3 齿轮箱润滑油检查与维护 (24)10.4 更换齿轮箱油滤芯 (26)10.5更换齿轮箱润滑油 (27)10.6 齿轮箱油冷却系统的检查与维护 (27)10.7齿箱冷却风扇及软连接通道检查（风冷系统） (28)11、滑环的维护 (29)11.1 外观检查 (29)11.2 电刷维护 (29)12、发电机维护 (29)12.1 发电机表面检查 (29)12.2 检查发电机螺栓 (30)12.3检查发电机接线 (30)12.4 整体清洁 (30)12.5轴承维护 (31)12.6发电机润滑 (31)12.7 柔性联轴器维护 (32)12.7.1 联轴器外观检查与维护 (32)12.7.2 距离检查 (32)12.7.3 螺栓检查 (32)12.7.4对中检测 (33)13、机舱及其附件的维护 (33)13.3 风速仪风向标及航标灯检查 (34)13.4罩体修复 (35)14、塔筒及塔筒内电缆维护 (35)14.1非紧固件、门外梯子的检查维护 (35)14.2塔筒门的检查 (35)14.3检查塔筒的防腐情况 (36)14.4检查内部照明和紧急照明 (36)14.5检查攀爬保护系统 (36)14.6灭火器的检查 (36)14.7检查梯子 (36)14.8检查平台 (37)14.9检查接地线 (37)14.10 检查塔筒内的电缆 (37)14.11焊缝检查 (37)14.12紧固件检查 (38)15、基础及防腐系统维护 (38)15.1 基础的检查与维护 (38)15.2 防腐系统维护 (39)16、控制功能检查及维护 (40)16.1控制柜及变流器维护 (40)16.1.1 塔底柜检查与维护 (40)16.1.2 机舱柜检查与维护 (41)16.2 风机故障屏蔽 (42)16.3急停功能测试 (42)16.4不间断电源检查 (42)16.4机舱加热器检查 (43)16.5安全链功能检查 (43)17、变流器的检查与维护 (44)18、其它附件维护 (44)19.附录 (44)附录1：螺栓维护力矩表 (44)附录2：维护工具清单 (50)附录3、易耗品更换标准 (1)前言本作业指导书适用于国电联合动力技术有限公司并网型陆（地）上双馈风力发电机组现场运行、维护工作，作为现场施工作业指导。
联合动力1.5MW风机UP70S-1500 检修作业指导书（手册）
目录
1.目的
2.适用范围
3.职责
4.故障分类
5.故障处理
5.1 第一类故障
5.2 第二类故障
5.3 第三类故障
5.4 第四类故障
5.5 第五类故障
5.5.1 LUST变浆故障
6厂家产品介绍
6.1倍福
6.2 PLC故障
6.3 滑环
6.4 齿轮箱
7.故障案例
故障分类
总共涵盖风机故障500多个，共分为五大类和29个子类。
一类
至五类故障级别原则上逐类递增。
第一类故障
CPU类故障、UPS类故障、变压器类故障、初始化类故障、防雷保护类故障、风速风向类故障、航标灯类故障、机舱冷却类故障、机舱震动类故障、机舱加热类故障、机柜冷却类故障、结冰类故障、版本类故障、熔丝类故障、停机类故障、叶轮刹车类故障、叶轮位置类故障、叶轮转速类故障、液压类故障、主轴类故障等共计20个子类。
第二类故障
齿轮箱类故障、发电机类故障、PROFIBUS类故障、偏航类故障、安全链类故障等共计5个子类。
第三类故障
电网类故障共计1个子类故障。
第四类故障
ABB变流器类故障共计1个子类故障。
第五类故障
LUST变浆类故障、SSB变浆类故障等共计2个子类故障。
5.1 第一类故障
5.1.1 CPU类故障
5.1.2 UPS类故障
5.2 第二类故障
5.3 第三类故障。
1.5MW风电机组说明书编制：校对：审核：批准：目录一、机组简介 (4)1.1总体技术参数介绍 (4)二、机组部件介绍 (8)2.1叶片介绍 (8)2.2轮毂及变桨系统简介 (8)2.3传动链系统 (9)2.4偏航系统 (10)2.5液压系统简介 (11)2.6齿轮箱系统 (14)2.7发电机系统 (16)2.8滑环系统 (18)2.9电气控制系统 (19)2.10变流器简介 (24)2.11 监控系统 (25)2.12风况检测装置 (26)2.13防雷系统 (26)三、机组运行状态说明 (27)3.1待机状态 (28)3.2启动状态 (29)3.3运行状态 (30)3.4并网发电状态 (31)3.5停机状态 (32)3.6维护状态 (34)3.7机组运行及注意事项 (35)一、机组简介1.5MW风力发电机组是由国电联合动力技术有限公司与德国Aerodyn公司联合设计，它采用三叶片、上风向、水平轴、双馈异步发电机、主动电变桨矩、变速恒频逆变器并网技术，具有通用性强、功率曲线先进、结构成熟、运行可靠等优点，同时在发电机、齿轮箱、轴承等关键部件上采用了最新设计，单机容量最适合中国目前的环境及安装使用条件。
国电联合动力技术有限公司在设计之初就提出了‘差异化，系列化’的设计思路，充分考虑中国实际风资源状况，在德方设计的防风沙机型基础上，发挥联合设计优势，进行产品系列化设计。
根据中国不同风场类型，设计了分别适用于IEC2A，IEC3A和IEC2A+,IEC3A+等的冷态，常温，防风沙的系列风机，根据机组叶轮直径不同分为：UP77、UP82、UP86三种类型。
1.1总体技术参数介绍续前表：二、机组部件介绍2.1叶片介绍1.5MW风电机组所用的叶片基体材料是有高性能的低粘度环氧树脂加热固化而成，具有粘接强度高、韧性好、耐腐蚀、耐疲劳性好，断裂延伸率高的特点，能够与增强材料良好的匹配，满足叶片的耐疲劳性能要求。
风力发电机维护使用手册佳木斯电机股份有限公司风力发电机维护使用手册1通用信息请妥善保存本手册！适用范围本手册适用于由佳木斯电机股份有限公司生产制造的1.5MW双馈风力发电机。
2指南本手册简要概括了电机构造及以下相关信息说明✓结构型式✓保养与维护✓故障分析与排除✓售后服务本手册不能代替相关专业人员对操作人员所作的重要操作指导。
本手册对组件安装已做出了相类似说明，操作者可参照此些方法执行。
对于超出一般范畴而在此手册中未提及的电机维修及保养工作，应由电机专业有经验人员执行。
电机若由于交货后客户的不适当操作或存储维护不利所产生的损失，电机生产商对此不承担责任。
须指出，此手册的内容不属于早期或现行协议、承诺或法律关系的一部分。
也无修订这些内容的作用。
3发电机结构特征1 轴2 伸端接地碳刷3 伸端端盖系统4 定子接线盒5 机座6 自动注油泵7 呼吸阀8 进、出水管9 尾端端盖系统10 滑环罩11 转子接线盒12 编码器13 辅助接线盒14 手动注油管15 轴承测温16 自动注油管17 排油器4维护保养精心的维护保养（包括监控，维护，检测及设备补充）才能保证电机的正常运转。
未对电机进行维护保养，用户将失去保修的权利。
发电机应进行周期性的维护和检查，应保证：a)发电机清洁，定子和转子的通风管路畅通无阻；b)负载不超过额定值和使用系数；c)线圈温升不超过额定值；d)绕组绝缘电阻和端盖绝缘电阻要大于推荐的最小值。
危险！绝缘试验所使用的高压能造成损伤和生命危险，只能由合格人员来做试验，注意试验装置说明中的安全部分。
e) 电压频率的变化应符合相关的规定；f) 滚动轴承温度应不超过95℃，保持润滑油清洁和适当油量；g) 没有异常的振动和噪声；h) 必要零件的贮备及备用件库存一览表；i) 对中数据（与准确对中的偏差，高温允许值）；j) 正常检查结果（“使用记录”）；k) 修理（“使用记录”）；l) 润滑数据：1) 使用方法；2) 润滑脂的贮备；3) 维护周期；4) 对每台设备进行记录。
15MW风电机组运行维护手册概述本手册提供了15MW风电机组的基本信息和运行维护技术指南，帮助操作人员进行风电机组的安全运行和维护。
本手册适用于15MW风电机组的操作人员和维护人员。
在使用本手册前，请确保您已经熟悉风力发电和机械设备的基础知识。
机组概述机组参数15MW风电机组参数如下：•额定功率：15MW•风轮直径：135米•桨叶数：3片•额定风速：11m/s•最大风速：25m/s•塔筒高度：120米•机组重量：210吨机组结构15MW风电机组主要由以下部件组成：1.风轮：负责接收风力，将风力转化为旋转能量。
2.传动系统：将风轮旋转的能量传递给发电机。
3.发电机：将机械能转化为电能。
4.塔筒：支撑机组，并提供通风和维护通道。
5.控制系统：监测机组状态，并控制机组的启停、转向等行为。
机组运行原理15MW风电机组的运行原理如下：当风轮叶片受到风的作用，开始旋转，传动系统将叶轮旋转的能量转化为发电机所需的机械能，然后发电机将机械能转化为电能，通过电缆输送到变电站，最后通过电网送到用户手中。
运行维护安全注意事项在使用15MW风电机组时，请务必注意以下安全事项：1.在操作机组之前，请确保机组已经被停止，并已经通知相关人员。
2.在进行维护和安装时，请使用标准的安全装备。
3.在拆卸和更换部件时，请使用正确的工具，并按照安全操作程序操作。
4.在发现机组异常情况时，如异响、异味等，请及时向维护人员进行报告。
5.在发生机组故障时，请立即停止机组，并通知相关人员。
日常保养为了保证15MW风电机组的长期稳定运行，请进行以下日常保养：1.定期清洁机组表面、输电线路、塔筒、内部通道等部位。
避免灰尘和腐蚀物的堆积。
2.定期清洗机组上的各传感器和控制设备，使其保持灵敏和准确。
3.定期检查机组的螺丝、螺母、紧固件等部位是否松动，如有松动应立即进行紧固。
4.定期检查机组的润滑油、液压油等润滑剂的质量和情况，并及时更换。
5.定期检查机组的电缆、连接器和电气设备的电气连接情况，避免因电气故障引起的火灾等安全问题。
操作指导书目录一、前言 (1)二、叶片介绍 (2)三、叶片运输及到现场后检查 (4)四、叶片起吊 (7)五、叶片存放 (8)七、检查工具 (10)八、日常巡检 (11)九、定检维护 (13)十、缺陷处理 (19)十一、注意事项 (20)一、前言随着风机运行时间的积累延长，叶片开始出现部分缺陷，诸如叶片表面裂纹、鼓包、破损、凹坑、雷电接闪器腐蚀或发黑、叶片异响、开裂、甚至断裂等现象。
叶片是风电机组吸收风能的部件，其运行状况的好坏直接影响到风能利用效率、以及其它部件使用寿命。
必须从运输、起吊、叶片存放、日常巡检、定检维护、监测手段、故障处理及预防等多方面入手，使叶片在全生命周期内保持良好的工作状态，做到最大程度地保护叶片，保证安全、稳定运行，降低故障率，减少叶片断裂更换的风险，通过预防性的排查，及早发现叶片日常运行过程中的潜在问题，并进行有效处理，保证风机叶片的安全运行。
从运输、存放、吊装、运维、修理每个环节加强技术措施完善：1、叶片运输及到现场后检查制造商须提供陆运或海运的运输支撑装置。
叶片的支撑位置由制造商提供，根据运输车辆的通常规定，叶尖处的运输支撑工装与叶跟的距离选择适当。
山区运输叶片时，为了避开途中的障碍（树木、山体、电线等），可使用专门的扬举车运输。
2、叶片起吊叶片夹具必须设计成能够在叶片重心位置吊装叶片。
该区域至少要1m宽。
叶片前缘运输支架位置必须能满足运输、存放以及辅助吊装的要求，该区域至少需要600mm宽。
前、后缘保护套等辅助夹具必须标明吸力侧和压力侧。
3、叶片存放叶片可以进行露天存放，但必须使用专用的叶片存放工装，工装需要和地面固定牢靠，保证叶片不能触地面及大风下工装不会被吹倒。
4、叶片安装叶片安装前需要确认叶片配重是否符合要求，三只叶片的配对编号是否正确，确认后再进行安装。
把叶片安装在轮毂上，在螺栓和螺母表面均匀涂抹MoS2类润滑剂，然后按照规定的顺序和力矩紧固或预紧螺栓，确保螺栓紧固均匀。
