调压器使用说明 特瑞斯-REV2013

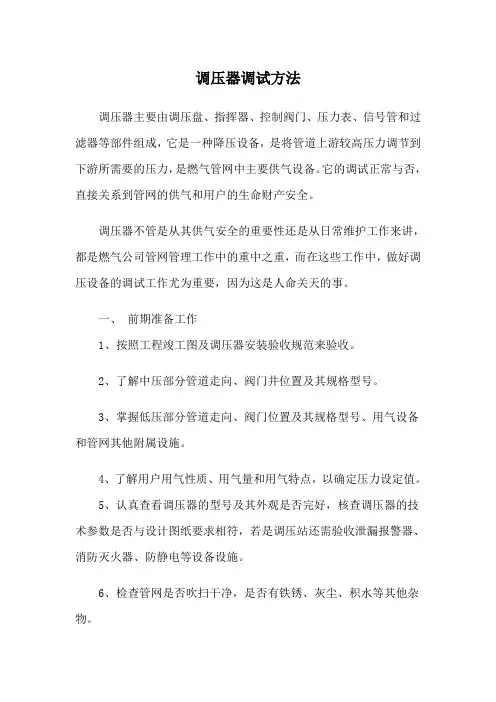

调压器调试方法调压器主要由调压盘、指挥器、控制阀门、压力表、信号管和过滤器等部件组成，它是一种降压设备，是将管道上游较高压力调节到下游所需要的压力，是燃气管网中主要供气设备。

它的调试正常与否，直接关系到管网的供气和用户的生命财产安全。

调压器不管是从其供气安全的重要性还是从日常维护工作来讲，都是燃气公司管网管理工作中的重中之重，而在这些工作中，做好调压设备的调试工作尤为重要，因为这是人命关天的事。

一、前期准备工作1、按照工程竣工图及调压器安装验收规范来验收。

2、了解中压部分管道走向、阀门井位置及其规格型号。

3、掌握低压部分管道走向、阀门位置及其规格型号、用气设备和管网其他附属设施。

4、了解用户用气性质、用气量和用气特点，以确定压力设定值。

5、认真查看调压器的型号及其外观是否完好，核查调压器的技术参数是否与设计图纸要求相符，若是调压站还需验收泄漏报警器、消防灭火器、防静电等设备设施。

6、检查管网是否吹扫干净，是否有铁锈、灰尘、积水等其他杂物。

7、对管网和调压器在交户使用时，还须进行气密性试验(预验收时已进行过强度试验，在此略去)，具体如下：(1)调压器气密性试验须与其他管道设备分开单独进行，并应卸下仪表，以免损坏。

(2)对于进口侧，充气加压至进口最大压力，然后关闭调压器出口阀门，用泡沫剂(中性)涂接口处，观察1秒，不得泄漏和出现其他异常。

(3)对于出口侧，低压应用4Pa压力试验，不应有漏气。

1.8 装回仪表，用泡沫剂检查各接口处，气体有无泄漏。

以上均符合要求后再做下一步。

二、调压设备调试1、设定压力应遵循由高到低的原则，按步骤一项一项进行，不可操之过急。

即：切断压力--放散压力--工作压力。

2、压力设定后，需检测其关闭压力，验证其性能，是否达到要求值。

3、压力设定符合要求后方可开启出口阀门，在此之前不得打开出口阀门，以防意外发生。

4、调试过程中，严禁烟火，防止静电产生，禁止碰撞、敲击管道及设备。

5、阀门开启应缓慢，不得猛开猛关。

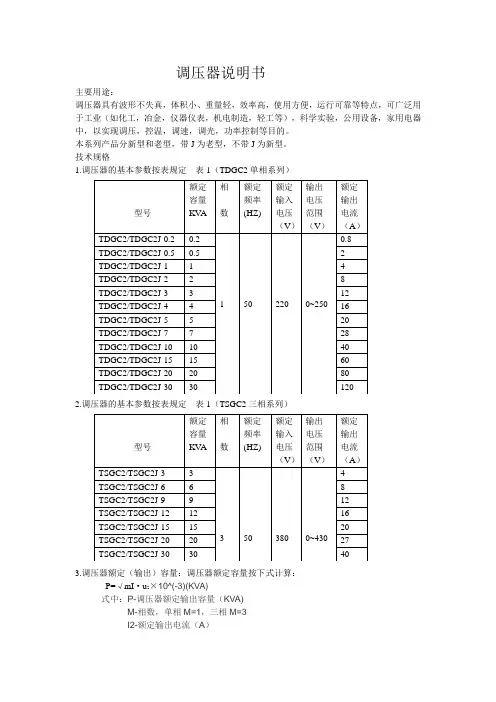

调压器说明书主要用途：调压器具有波形不失真，体积小、重量轻，效率高，使用方便，运行可靠等特点，可广泛用于工业（如化工，冶金，仪器仪表，机电制造，轻工等），科学实验，公用设备，家用电器中，以实现调压，控温，调速，调光，功率控制等目的。

本系列产品分新型和老型，带J 为老型，不带J 为新型。

技术规格1.调压器的基本参数按表规定 表1（TDGC2单相系列）2.调压器的基本参数按表规定 表1（TSGC2三相系列）3.调压器额定（输出）容量：调压器额定容量按下式计算： P=√mI ·u 2×10^(-3)(KVA)式中：P-调压器额定输出容量（KVA) M-相数，单相M=1，三相M=3 I2-额定输出电流（A ）型号 额定 容量 KV A 相 数 额定 频率 (HZ) 额定 输入 电压 （V ） 输出 电压 范围 （V ） 额定输出 电流 （A ） TDGC2/TDGC2J-0.2 0.2 1502200~2500.8 TDGC2/TDGC2J-0.5 0.5 2 TDGC2/TDGC2J-1 1 4 TDGC2/TDGC2J-2 2 8 TDGC2/TDGC2J-3 3 12 TDGC2/TDGC2J-4 4 16 TDGC2/TDGC2J-5 5 20 TDGC2/TDGC2J-7 7 28 TDGC2/TDGC2J-10 10 40 TDGC2/TDGC2J-15 15 60 TDGC2/TDGC2J-20 20 80 TDGC2/TDGC2J-3030120型号 额定 容量 KV A 相 数 额定 频率 (HZ) 额定 输入 电压 （V ） 输出 电压 范围 （V ） 额定 输出 电流 （A ） TSGC2/TSGC2J-3 3 3503800~4304 TSGC2/TSGC2J-6 6 8 TSGC2/TSGC2J-9 9 12 TSGC2/TSGC2J-12 12 16 TSGC2/TSGC2J-15 15 20 TSGC2/TSGC2J-20 20 27 TSGC2/TSGC2J-303040U2-最大输出电流（V ） （三相为线电压）4、调压器绝缘等级为A 级，线圈平均温升限值为60℃5、过负荷能力，调压器允许短时间超过额定输出电流值。

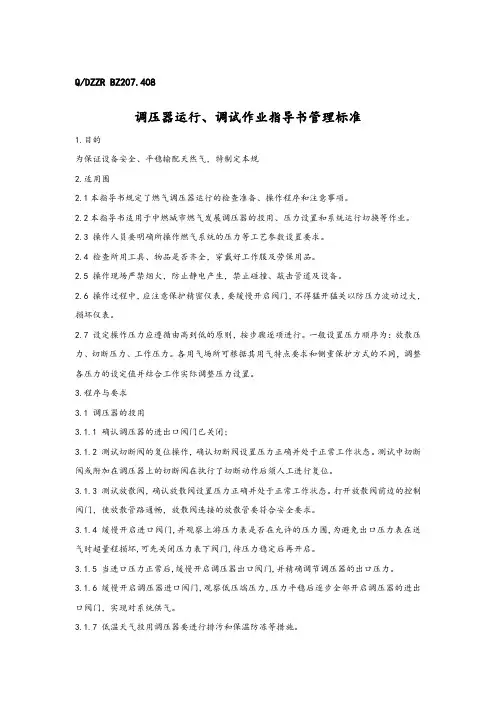

Q/DZZR BZ207.408调压器运行、调试作业指导书管理标准1.目的为保证设备安全、平稳输配天然气，特制定本规2.适用围2.1本指导书规定了燃气调压器运行的检查准备、操作程序和注意事项。

2.2本指导书适用于中燃城市燃气发展调压器的投用、压力设置和系统运行切换等作业。

2.3 操作人员要明确所操作燃气系统的压力等工艺参数设置要求。

2.4 检查所用工具、物品是否齐全，穿戴好工作服及劳保用品。

2.5 操作现场严禁烟火，防止静电产生，禁止碰撞、敲击管道及设备。

2.6 操作过程中，应注意保护精密仪表，要缓慢开启阀门，不得猛开猛关以防压力波动过大，损坏仪表。

2.7 设定操作压力应遵循由高到低的原则，按步骤逐项进行。

一般设置压力顺序为：放散压力、切断压力、工作压力。

各用气场所可根据其用气特点要求和侧重保护方式的不同，调整各压力的设定值并结合工作实际调整压力设置。

3.程序与要求3.1 调压器的投用3.1.1 确认调压器的进出口阀门已关闭；3.1.2 测试切断阀的复位操作，确认切断阀设置压力正确并处于正常工作状态。

测试中切断阀或附加在调压器上的切断阀在执行了切断动作后须人工进行复位。

3.1.3 测试放散阀，确认放散阀设置压力正确并处于正常工作状态。

打开放散阀前边的控制阀门，使放散管路通畅，放散阀连接的放散管要符合安全要求。

3.1.4 缓慢开启进口阀门,并观察上游压力表是否在允许的压力围,为避免出口压力表在送气时超量程损坏,可先关闭压力表下阀门,待压力稳定后再开启。

3.1.5 当进口压力正常后,缓慢开启调压器出口阀门,并精确调节调压器的出口压力。

3.1.6 缓慢开启调压器进口阀门,观察低压端压力,压力平稳后逐步全部开启调压器的进出口阀门，实现对系统供气。

3.1.7 低温天气投用调压器要进行排污和保温防冻等措施。

3.1.8 调压器初次投用要加强巡护次数并做好记录。

3.2 调压器的压力设定3.2.1 运行压力的设定3.2.1.1开启进气阀门前，应仔细检查调压器的所有阀门是否处于关闭状态。

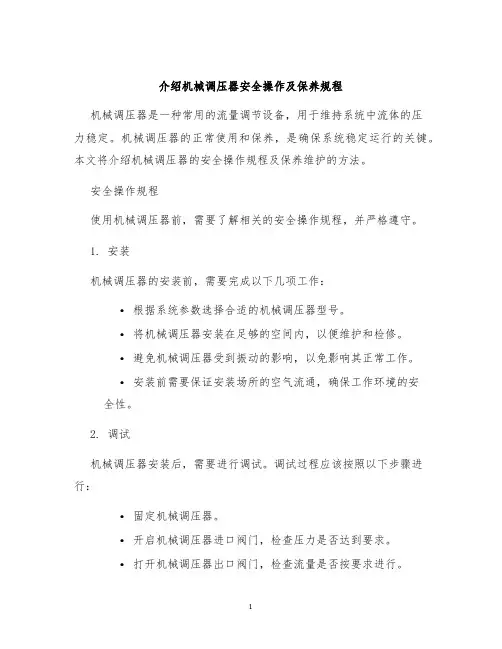

介绍机械调压器安全操作及保养规程机械调压器是一种常用的流量调节设备，用于维持系统中流体的压力稳定。

机械调压器的正常使用和保养，是确保系统稳定运行的关键。

本文将介绍机械调压器的安全操作规程及保养维护的方法。

安全操作规程使用机械调压器前，需要了解相关的安全操作规程，并严格遵守。

1. 安装机械调压器的安装前，需要完成以下几项工作：•根据系统参数选择合适的机械调压器型号。

•将机械调压器安装在足够的空间内，以便维护和检修。

•避免机械调压器受到振动的影响，以免影响其正常工作。

•安装前需要保证安装场所的空气流通，确保工作环境的安全性。

2. 调试机械调压器安装后，需要进行调试。

调试过程应该按照以下步骤进行：•固定机械调压器。

•开启机械调压器进口阀门，检查压力是否达到要求。

•打开机械调压器出口阀门，检查流量是否按要求进行。

确保机械调压器的压力和流量达到要求后，才能正常使用机械调压器。

3. 操作在正式使用机械调压器前，需要了解机械调压器的使用方法，严格遵守以下操作规程：•保持机械调压器的工作环境干燥，防止进入水分影响正常工作。

•避免工作时突然切断入口流量，以免机械调压器受到过大的冲击。

•维护正确的工作压力范围，避免对设备的机械性能、使用寿命造成影响。

•定期检查机械调压器的操作状态，确保其正常工作。

4. 维护机械调压器的正常使用需要定期维护，以确保其长期稳定的工作：•定期检查机械调压器的背压调整手柄，确保其不受损坏。

•定期检查机械调压器的工作压力参数，以防止因参数偏差引发的故障。

•定期更换机械调压器的密封件，以保证机械调压器的正常工作。

•定期清理机械调压器的内部，避免堵塞或其他故障的产生。

保养维护方法对于机械调压器的长期稳定工作，需要定期进行保养维护，以延长其使用寿命：1. 定期清理机械调压器的运行会产生大量的水垢、杂物、污垢等，容易影响其正常工作。

所以定期清理机械调压器的内部，是常规的保养维护任务。

2. 定期检查对于机械调压器的一些关键部位，如密封件、腐蚀点等，需要定期进行检查，避免因疏忽导致的故障产生。

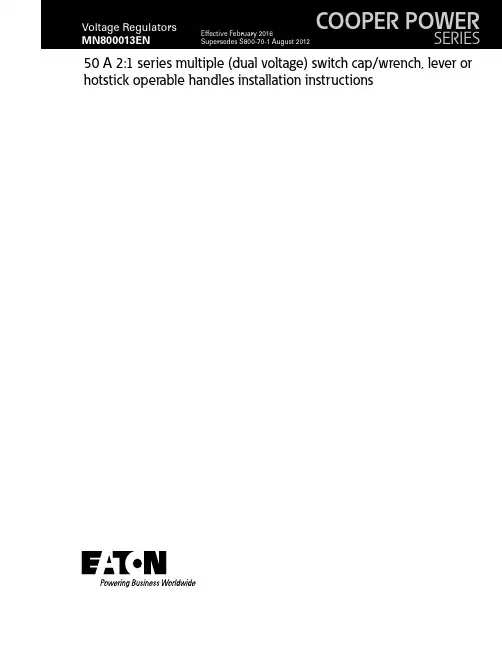

50 A 2:1 series multiple (dual voltage) switch cap/wrench, lever or hotstick operable handles installation instructionsDISCLAIMER OF WARRANTIES AND LIMITATION OF LIABILITYThe information, recommendations, descriptions and safety notations in this document are based on Eaton Corporation’s (“Eaton”) experience and judgment and may not cover all contingencies. If further information is required, an Eaton sales office should be consulted. Sale of the product shown in this literature is subject to the terms and conditions outlined in appropriate Eaton selling policies or other contractual agreement between Eaton and the purchaser.THERE ARE NO UNDERSTANDINGS, AGREEMENTS, WARRANTIES, EXPRESSED OR IMPLIED, INCLUDING WARRANTIES OF FITNESS FOR A PARTICULAR PURPOSE OR MERCHANTABILITY, OTHER THAN THOSE SPECIFICALL Y SET OUT IN ANY EXISTING CONTRACT BETWEEN THE PARTIES. ANY SUCH CONTRACT STATES THE ENTIRE OBLIGATION OF EATON. THE CONTENTS OF THIS DOCUMENT SHALL NOT BECOME PART OF OR MODIFY ANY CONTRACT BETWEEN THE PARTIES. In no event will Eaton be responsible to the purchaser or user in contract, in tort (including negligence), strict liability or other-wise for any special, indirect, incidental or consequential damage or loss whatsoever, including but not limited to damage or loss of use of equipment, plant or power system, cost of capital, loss of power, additional expenses in the use of existing power facilities, or claims against the purchaser or user by its customers resulting from the use of the information, recom-mendations and descriptions contained herein. The information contained in this manual is subject to change without notice.ii50 A 2:1 SERIES MULTIPLE SWITCH CAP/WRENCH, LEVER OR HOTSTICK HANDLES INSTRUCTIONS MN800013EN February 2016ContentsSAFETY INFORMATIONSafety Information (iv)PRODUCT INFORMATIONIntroduction (1)Acceptance and Initial Inspection (1)Handling and Storage (1)Standards (1)GENERAL MOUNTING DESCRIPTIONTorque requirements (1)Clearance (1)Mechanical strength (1)Electrical ratings (1)OPERATION INSTRUCTIONSWarning labels (2)MOUNTING SEQUENCE AND DIMENSIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3iii 50 A 2:1 SERIES MULTIPLE SWITCH CAP/WRENCH, LEVER OR HOTSTICK HANDLES INSTRUCTIONS MN800013EN February 2016Eaton meets or exceeds all applicable industry standards relating to product safety in its Cooper Power™ series products. We actively promote safe practices in the use and maintenance of our products through our service literature, instructional training programs, and the continuous efforts of all Eaton employees involved in product design, manufacture, marketing, and service.We strongly urge that you always follow all locally approved safety procedures and safety instructions when working around high voltage lines and equipment, and support our “Safety For Life” mission.iv 50 A 2:1 SERIES MULTIPLE SWITCH CAP/WRENCH, LEVER OR HOTSTICK HANDLES INSTRUCTIONS MN800013EN February 20161 50 A 2:1 SERIES MULTIPLE SWITCH CAP/WRENCH, LEVER OR HOTSTICK HANDLES INSTRUCTIONS MN800013EN February 2016* Dimension will decrease as tank wall thickness increases. Maximum dimension given with 14 gauge tank wall.frontplate. Bolt tabs are bent up 90° and have a hole to accept .25 inch (6 mm) hardware.350 A 2:1 SERIES MULTIPLE SWITCH CAP/WRENCH, LEVER OR HOTSTICK HANDLES INSTRUCTIONS MN800013EN February 2016Figure 8 . Flexible hotstick handle assembly .otee:N Switch can be used on 14 gauge to .25 inch thickfrontplate. Bolt tabs are bent up 90° and have a holeto accept .25 inch (6 mm) hardware.12DU ALV O L T A G E S W I T CHD EE N E R G I Z E D O P E R A T I O N O N LY450 A 2:1 SERIES MULTIPLE SWITCH CAP/WRENCH, LEVER OR HOTSTICK HANDLES INSTRUCTIONS MN800013EN February 2016DUA L V O L E S W IT CH2ABD EE NE R G I Z E D O P E R A T I O N ON LYFigure 12 . One-phase rigid one-piece hotstick .* Dimension will decrease as tank wall thickness increases. Maximum dimension given with 14 gauge tank wall. (“B” Dimension - See Table 2)Figure 11 . 100 A tap-changer mounting with rigid one-piece hotstick handle . (One-phase switch view shown .)* Dimension will decrease as tank wall thickness increases. Maximum dimension given with 14 gauge tank wall.550 A 2:1 SERIES MULTIPLE SWITCH CAP/WRENCH, LEVER OR HOTSTICK HANDLES INSTRUCTIONS MN800013EN February 2016T able 2 . Dual Voltage Switch Mounting Sequence (All configurations) . Contact Type“A” Dia.“B” Dim.Bolt Tabs 90° Bend 2.91(74.0 mm)2.81 (71.4 mm)14-16 AWG Long Shank 10-12 AWG Long Shank 8 AWG Long Shank 4.20(106.70 mm)2.18(55.4 mm)Three 14-16 AWG Long Shank and Two 90° Bolt Tab Three 10-12 AWG Long Shank and Two 90° Bolt Tab Three 18 AWG Long Shank and Two 90° Bolt Tab 2.91(73.9 mm)2.81(71.4 mm)Three 14-16 AWG Long Shank and Two Straight Bolt Tab Three 10-12 AWG Long Shank and Two Straight Bolt Tab Three 8 AWG Long Shank and Two Straight Bolt Tab 4.47(113.5 mm)2.18(55.4 mm).25-20 Stud 90° 4.07(103.3 mm)2.81 (71.4 mm).25-20 Stud 45° 4.52(114.8 mm)2.18 (55.4 mm)Figure 14 . Switch with terminal posts .* When required, accepts .25 inch rounded short square neck bolt, carriage bolt. Hardware not included.1.33(33.7 mm)0.14 in. rad.(3.6 mm)0.66 in.(16.8 mm)Figure 15 . Switch mounting hole .650 A 2:1 SERIES MULTIPLE SWITCH CAP/WRENCH, LEVER OR HOTSTICK HANDLES INSTRUCTIONS MN800013EN February 20167 50 A 2:1 SERIES MULTIPLE SWITCH CAP/WRENCH, LEVER OR HOTSTICK HANDLES INSTRUCTIONS MN800013EN February 2016Eaton1000 Eaton Boulevard Cleveland, OH 44122United StatesEaton’s Cooper Power Systems Division2300 Badger Drive Waukesha, WI 53188United States/cooperpowerseries© 2016 EatonAll Rights ReservedPrinted in USAPublication No. MN800013EN Rev 00 (Replaces S800701 Rev. 01Eaton is a registered trademark.All trademarks are propertyof their respective owners.For Eaton's Cooper Power series productinformation call 1-877-277-4636 or visit:/cooperpowerseries.。

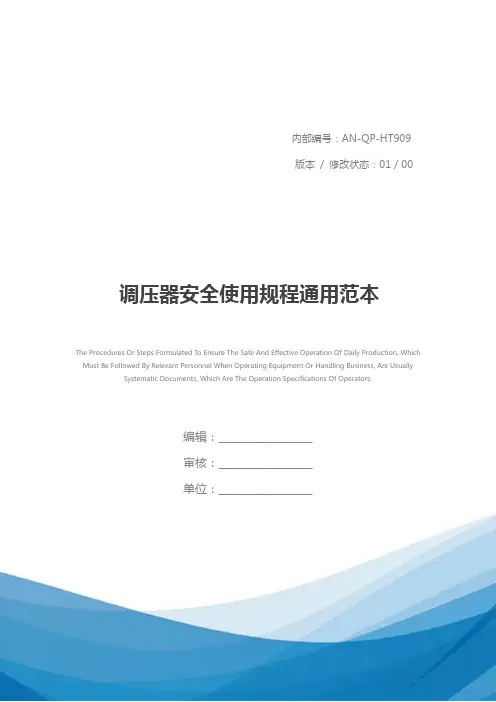

内部编号：AN-QP-HT909版本/ 修改状态：01 / 00 The Procedures Or Steps Formulated T o Ensure The Safe And Effective Operation Of Daily Production, WhichMust Be Followed By Relevant Personnel When Operating Equipment Or Handling Business, Are Usually Systematic Documents, Which Are The Operation Specifications Of Operators.编辑：__________________审核：__________________单位：__________________调压器安全使用规程通用范本调压器安全使用规程通用范本使用指引：本操作规程文件可用于保证本部门的日常生产、工作能够安全、稳定、有效运转而制定的，相关人员在操作设备或办理业务时必须遵循的程序或步骤，通常为系统性的文件，是操作人员的操作规范。

资料下载后可以进行自定义修改，可按照所需进行删减和使用。

1、外壳保护接地（零）连接正确，牢固可靠。

2、调压器使用在干燥、少尘的场所，避免水等流体的溅入。

3、调压器的调压旋钮不准用猛力旋转。

4、不准用手只拿住调压器旋钮来提拿调压器。

5、保证调压器及周围的整洁，在它周围不准堆放有可能碰及调压器内部而损坏调压器的电线等金属物品。

6、有物掉入调压器内部或出现不正常响声、气味、温度等情况时，应立即切断电源，待故障排除后再准使用。

7、非专业人员，不得操作，以防触电！可在此位置输入公司或组织名字You Can Enter The Name Of The Organization Here。

调压器说明书主要用途：调压器具有波形不失真，体积小、重量轻，效率高，使用方便，运行可靠等特点，可广泛用于工业（如化工，冶金，仪器仪表，机电制造，轻工等），科学实验，公用设备，家用电器中，以实现调压，控温，调速，调光，功率控制等目的。

本系列产品分新型和老型，带J为老型，不带J为新型。

技术规格1.调压器的基本参数按表规定表1（TDGC2单相系列）2.调压器的基本参数按表规定表1（TSGC2三相系列）3.调压器额定（输出）容量：调压器额定容量按下式计算：P=√mI·u2×10^(-3)(KVA)式中：P-调压器额定输出容量（KVA)M-相数，单相M=1，三相M=3I2-额定输出电流（A）U2-最大输出电流（V）（三相为线电压）过载（%）不超过（分钟）20 6040 3060 64、调压器绝缘等级为A级，线圈平均温升限值为60℃5、过负荷能力，调压器允许短时间超过额定输出电流值。

但不能超过表2的规定基本原理与主要结构1.基本原理：调压器电刷借助于手轮主轴和刷架的作用，言线圈的磨光表面滑动，变化电刷接触位置、改变一次和二次线圈匝数比，以达到调压的目的。

2、主要结构：①单位结构：单相0.2KV A~10KV A调压器为调压单元结构，一个上端面具有一定宽度的磨光表面的线圈固定在工程塑料的底座上，接触组的电刷在弹簧压力下与线圈的磨光表面金梅接触，转动手轮带动电刷在线圈磨光表面上滑动进行调压。

单元调压器一般为台式，外面有防护通风罩。

单元调压器绕组联接如图一所示：注：图中U1-输入电压（伏）U2-输出电压（伏）D-电刷②单相组装结构，单相大容量调压器是由几个相同规格的单元组装而成，各单元的电刷接触组装在同一主轴上，线圈输入端并联连接平衡电抗器，以平衡单元间电流分布并抑制环流。

单相大容量调压器绕组联接如图2.图3所示：U1-输入电压U2-输出电压D-电刷DK DK1 DK2是平衡电抗器③三相组装结构：三相调压器由三个相同规格的单元同轴组装而成。

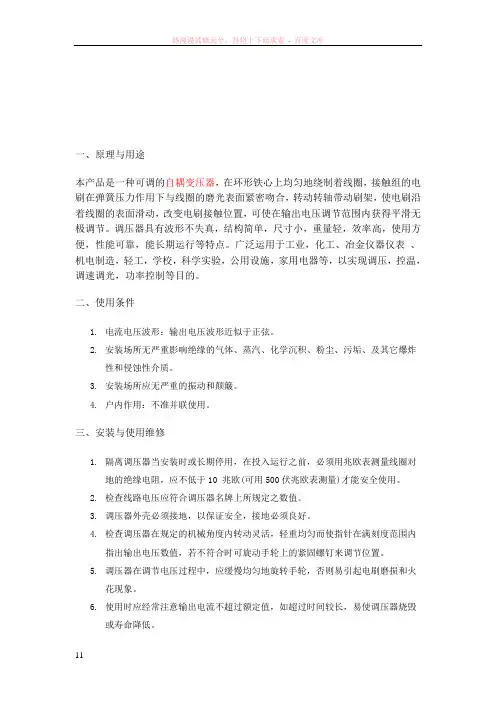

一、原理与用途本产品是一种可调的自耦变压器，在环形铁心上均匀地绕制着线圈，接触组的电刷在弹簧压力作用下与线圈的磨光表面紧密吻合，转动转轴带动刷架，使电刷沿着线圈的表面滑动，改变电刷接触位置，可使在输出电压调节范围内获得平滑无极调节。

调压器具有波形不失真，结构简单，尺寸小，重量轻，效率高，使用方便，性能可靠，能长期运行等特点。

广泛运用于工业，化工、冶金仪器仪表、机电制造，轻工，学校，科学实验，公用设施，家用电器等，以实现调压，控温，调速调光，功率控制等目的。

二、使用条件1.电流电压波形：输出电压波形近似于正弦。

2.安装场所无严重影响绝缘的气体、蒸汽、化学沉积、粉尘、污垢、及其它爆炸性和侵蚀性介质。

3.安装场所应无严重的振动和颠簸。

4.户内作用：不准并联使用。

三、安装与使用维修1.隔离调压器当安装时或长期停用，在投入运行之前，必须用兆欧表测量线圈对地的绝缘电阻，应不低于10 兆欧(可用500伏兆欧表测量)才能安全使用。

2.检查线路电压应符合调压器名牌上所规定之数值。

3.调压器外壳必须接地，以保证安全，接地必须良好。

4.检查调压器在规定的机械角度内转动灵活，轻重均匀而使指针在满刻度范围内指出输出电压数值，若不符合时可旋动手轮上的紧固螺钉来调节位置。

5.调压器在调节电压过程中，应缓慢均匀地旋转手轮，否则易引起电刷磨损和火花现象。

6.使用时应经常注意输出电流不超过额定值，如超过时间较长，易使调压器烧毁或寿命降低。

7.应经常检查调压器的使用情况，如发现电刷磨损过多而失去可调节功能时，应调换同样尺寸和同样材料的电刷,然后再行使用。

8.线圈与电刷接触的表面，应经常保持清洁，否则易引起电火花而烧毁线圈，如发现线圈表面烧有黑色斑点，用细纱布轻轻擦拭或用酒精（90%）擦拭，直至斑点擦去为止。

9.搬动调压器时，不可利用手轮将整台产品提起移动。

10.11.调压器应保持清洁，不允许有水滴、油污、飞尘落入调压器内，需要定期停电除去积存尘土。

操作规程编号：LX-FS-A87198 调压器安全使用规程标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑调压器安全使用规程标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。

资料内容可按真实状况进行条款调整，套用时请仔细阅读。

1、外壳保护接地（零）连接正确，牢固可靠。

2、调压器使用在干燥、少尘的场所，避免水等流体的溅入。

3、调压器的调压旋钮不准用猛力旋转。

4、不准用手只拿住调压器旋钮来提拿调压器。

5、保证调压器及周围的整洁，在它周围不准堆放有可能碰及调压器内部而损坏调压器的电线等金属物品。

6、有物掉入调压器内部或出现不正常响声、气味、温度等情况时，应立即切断电源，待故障排除后再准使用。

7、非专业人员，不得操作，以防触电！请在该处输入组织/单位名称Please Enter The Name Of Organization / Organization Here。

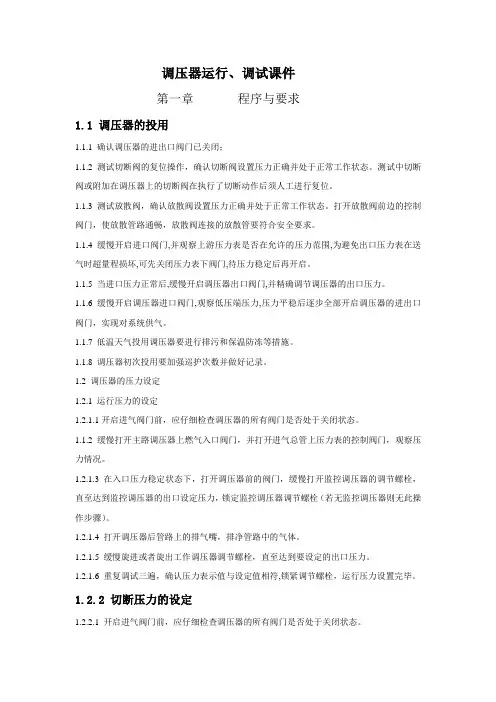

调压器运行、调试课件第一章程序与要求1.1 调压器的投用1.1.1 确认调压器的进出口阀门已关闭；1.1.2 测试切断阀的复位操作，确认切断阀设置压力正确并处于正常工作状态。

测试中切断阀或附加在调压器上的切断阀在执行了切断动作后须人工进行复位。

1.1.3 测试放散阀，确认放散阀设置压力正确并处于正常工作状态。

打开放散阀前边的控制阀门，使放散管路通畅，放散阀连接的放散管要符合安全要求。

1.1.4 缓慢开启进口阀门,并观察上游压力表是否在允许的压力范围,为避免出口压力表在送气时超量程损坏,可先关闭压力表下阀门,待压力稳定后再开启。

1.1.5 当进口压力正常后,缓慢开启调压器出口阀门,并精确调节调压器的出口压力。

1.1.6 缓慢开启调压器进口阀门,观察低压端压力,压力平稳后逐步全部开启调压器的进出口阀门，实现对系统供气。

1.1.7 低温天气投用调压器要进行排污和保温防冻等措施。

1.1.8 调压器初次投用要加强巡护次数并做好记录。

1.2 调压器的压力设定1.2.1 运行压力的设定1.2.1.1开启进气阀门前，应仔细检查调压器的所有阀门是否处于关闭状态。

1.1.2 缓慢打开主路调压器上燃气入口阀门，并打开进气总管上压力表的控制阀门，观察压力情况。

1.2.1.3 在入口压力稳定状态下，打开调压器前的阀门，缓慢打开监控调压器的调节螺栓，直至达到监控调压器的出口设定压力，锁定监控调压器调节螺栓（若无监控调压器则无此操作步骤）。

1.2.1.4 打开调压器后管路上的排气嘴，排净管路中的气体。

1.2.1.5 缓慢旋进或者旋出工作调压器调节螺栓，直至达到要设定的出口压力。

1.2.1.6 重复调试三遍，确认压力表示值与设定值相符,锁紧调节螺栓，运行压力设置完毕。

1.2.2 切断压力的设定1.2.2.1 开启进气阀门前，应仔细检查调压器的所有阀门是否处于关闭状态。

1.2.2.2 缓慢打开主路调压器上燃气入口阀门，并打开进气总管上压力表的控制阀门，观察压力情况。

新国标低压防爆调压器使用说明
新国标低压防爆调压器是一种用于调节气体压力的装置，主要用于工业领域中的气体管道系统。

以下是关于新国标低压防爆调压器的使用说明：
1. 安装位置，首先，确保调压器安装在通风良好的位置，远离任何火源或高温表面。

同时，确保安装位置能够方便维护和操作。

2. 连接管路，在安装调压器之前，需要确保连接管路符合相关标准，并且没有任何泄漏。

安装时应注意管道的方向，以确保气体流动的正确方向。

3. 调节压力，在使用调压器之前，需要根据实际需要调节设定压力。

通常可以通过旋转调节螺母或其他调节装置来实现。

在调节过程中，需要小心谨慎，避免超过系统所能承受的压力范围。

4. 定期检查，定期检查调压器的工作状态，确保其正常运行。

特别是需要检查是否有泄漏或者其它损坏情况，确保安全可靠。

5. 注意事项，在使用调压器时，需要注意避免碰撞或者外部损
坏，避免调压器受到外力影响而导致故障。

另外，还需要注意避免调压器长时间过载使用，以免损坏设备。

总的来说，正确的安装和使用新国标低压防爆调压器对于工业生产中气体管道系统的安全运行至关重要。

在使用过程中，需要严格按照相关规定操作，并定期进行维护检查，以确保设备的正常运行和工作安全。

希望以上信息能够对您有所帮助。

电梯调压器的具体操作实例现代电梯掌握系统使用的很多电子技术，电压波动抗干扰力量差，当输入电压低于电梯操作电压，将直接影响电梯的正常运作，和输入电压高和易于加速电子，微电子器件老化货物直接烧毁元件。

升降调压器（调整）已经成为很多电力环保设备的电梯必需匹配。

电梯稳压器的性能参数1）电压范围：38020 [ % ]（304～456v），380型Ⅱ25 [ % ]（285～475v）；2）：380 V电压精度（1～5）[ % ]可以设置；3）频率：50 / 60 Hz；效率：4）98 [ % ]；5）调整率：25 V /秒，响应时间：100 ms；6）：任何负载（电阻，电容，电感负载）；7）经营方式：连续；8）绝缘等级乙；9）规例：电动机械伺服系统。

电梯稳压器使用环境1）海拔2000米：；2）环境温度：- 15Ⅱ~ 40Ⅱ，通风良好；3）相对湿度：＜95 [ % ]；4）空气可能含有导电，易爆，腐蚀性和其他有害气体或粉尘；5）电源或负载的谐波成分应符合国标/吨14549-93条例。

升降调整功能1）手动/自动掌握；2）稳压延时自动变速箱；3）延迟；4）过电压，缺相，错误和机械故障爱护；5）声、光报警；6）/电动切换调整器。

升降调整器原理电梯专用稳压器可分为补偿电压调整系统（由补偿变压器和接触式调压器等），伺服掌握系统（由电机，链条及相关机械配件），检测和掌握系统（由取样变压器，检测电路和掌握电路。

）和显示操作系统（由电压表，电流表，指示灯和开关，按钮等）四部分组成，电路结构如图1所示其工作原理如图2所示。

从图2所示，由于补偿变压器二次侧连接体串联在主电路的三相供电，所以你的输出电压，补偿电压你和你我有以下的关系之间的输入电压：你=你我+你乙当负载变化引起的界面或无变化，取样电路检测的变化抽样稳压掌握电路，电压的命令，伺服机构转变补偿电压你，是在设定的电压值，即，将输出电压保持恒定，从而发挥稳定作用。

电梯稳压器调试1空载试验1）空气开关1在关闭位置时，切断负载，手动/自动开关2hk"手册'的位置。

调压系统操作规程1启用和调压参数设定前准备和检查1.1在调压器第一次（或置换）投入使用前，必须进行检查，确保承压腔内没有空气和压力（在出厂前，通常采用空气对调压器进行测试），以防止燃气与空气相混合从而形成可爆混合物。

1.2对调压系统进行检查，确保所有的开关阀门处于关闭位置。

1.3旋出指挥器调节螺栓，确保调至弹簧完全放松。

1.4如果是第一次启动，应将限制器调向“启动位”；如果不是，则可将限制器调向合适的运行位置。

1.5确定调压器入口压力不超过标注铭牌上规定的最大入口压力（一级调压不超过4.0MPa，二级调压0.8MPa出口不超过0.8MPa，0.4MPa 出口不超过0.4MPa）；调节压力必须在规定的出口压力范围，使用现场压力表进行监测。

2工艺参数、调压系统参数设定步骤及注意事项2.1工艺参数（以下设定的压力为额定流量时的压力值，如流量有改变，压力值会随流量的改变而变化）2.1.1一级调压（4.0-1.6MPa,出口安全放散压力为1.4MPa）。

主路：工作调压器出口压力正常情况下按照1.25MPa进行调节；监控调压器出口压力按照1.35MPa进行调节（当工作调压器失效达到1.35MPa时监控调压器启动开始工作）；切断阀切断压力设置为1.5MPa（当监控调压器失效，出口压力达到1.5MPa时，切断阀自动切断或现场手动切断）。

辅路：工作调压器出口压力正常情况下按照1.2MPa进行调节；监控调压器出口压力按照1.3MPa进行调节（当工作调压器失效达到1.3MPa时监控调压器启动开始工作）；切断阀切断压力设置为1.6MPa （当监控调压器失效，出口压力达到1.6MPa时，切断阀自动切断或现场手动切断）。

2.1.2二级调压（1.6-0.4MPa，出口安全放散压力为0.46MPa）。

主路：工作调压器正常情况下按照出口压力0.4MPa运行，切断阀切断压力设置为0.5MPa（当工作调压器失效出口压力达到0.5MPa 时，切断阀自动切断或现场手动切断）。
