矿山窄轨道岔道岔是矿井窄轨铁道中不可缺少的重要组成部分。
它是把两条或两条以上的铁道，在平面上进行相互连接或交叉，从而引导机车车辆由一条铁道进入另一条铁道的设备。
道岔的零件较多，结构复杂，养护比较困难，是铁道上部建筑的薄弱环节。
第一节道岔类型和系列一、煤矿窄轨铁道道岔主要分为两类：一类是标准道岔，另一类是特殊道岔。
1、煤矿窄轨道岔的类型：原煤矿工业部窄轨道岔标准设计系列有以下几种：煤矿窄轨标准道岔按结构形式主要分为三种：普通单开道岔、对称道岔和渡线道岔。
［说明：非标准道岔有特殊道岔和简易道岔（如：棱形道岔、十字交叉道岔，驴尾道岔）］。
按轨距划分：有600mm轨距、762mm轨距和900mm轨距三种。

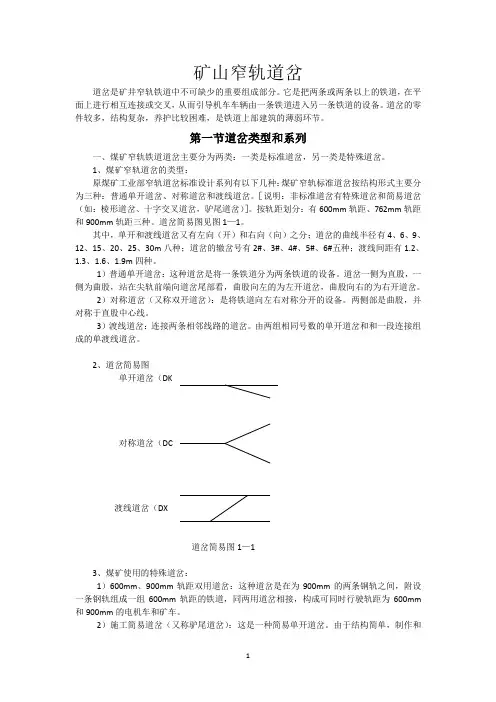

道岔简易图见图1—1。
其中，单开和渡线道岔又有左向（开）和右向（向）之分；道岔的曲线半径有4、6、9、12、15、20、25、30m八种；道岔的辙岔号有2#、3#、4#、5#、6#五种；渡线间距有1.2、1.3、1.6、1.9m四种。
1）普通单开道岔：这种道岔是将一条铁道分为两条铁道的设备。
道岔一侧为直股，一侧为曲股，站在尖轨前端向道岔尾部看，曲股向左的为左开道岔，曲股向右的为右开道岔。
2）对称道岔（又称双开道岔）：是将铁道向左右对称分开的设备。
两侧部是曲股，并对称于直股中心线。
3）渡线道岔：连接两条相邻线路的道岔。
由两组相同号数的单开道岔和和一段连接组成的单渡线道岔。
2、道岔简易图单开道岔（DK对称道岔（DC渡线道岔（DX道岔简易图1—13、煤矿使用的特殊道岔：1）600mm、900mm轨距双用道岔：这种道岔是在为900mm的两条钢轨之间，附设一条钢轨组成一组600mm轨距的铁道，同两用道岔相接，构成可同时行驶轨距为600mm 和900mm的电机车和矿车。
2）施工简易道岔（又称驴尾道岔）：这是一种简易单开道岔。
由于结构简单，制作和使用方便，因此，在煤矿使用较多。
二、普通标准道岔的型号表示方法 1、标准道岔共有615、618、、624、918、924五系列。
