耳式休闲鞋贴楦设计

男素头外耳式皮鞋贴楦设计一、实训目的：1．了解素头外耳式结构特点。

2．掌握素头外耳式鞋定位规律。

3．掌握素头外耳式标准样板制作。

4．掌握素头外耳式标准样板制作。

二、实训用楦：男素头外耳式25#（二型半）鞋楦，底样长265mm，跖围239.5mm，放余图量子20mm，胶粘工艺，牛全粒面革，跟高20～30mm，款式如图4-0所示。

图4-0男素外耳式三、实训学时：16学时四、实训要求：1．能准确的在楦上画出素头外耳式款式结构图。

2．能熟练的进行曲跷、分怀制作棱标准样板。

3．能准确的作出折边、下料样板。

4．能依据折边（或标准）样板做出里样板。

五、实训内容及操作（一）部件计算及定位该鞋帮部件分为：前帮、后帮鞋耳、鞋舌、保险皮，共四个部件。

定位点共要有十个，包括：前帮长度点、口门长度点、口门宽度点、鞋耳锁口点、两翼下边沿点、外踝帮高点、后帮中缝高度点、鞋舌长度和宽度定位点、保险皮定位点等，如图4-1所示。

图4-1男素头外耳式皮鞋定位及画样1．前帮长度前帮长度与楦底样长成正比例关系，与三节头内耳式皮鞋相比，稍短约5～10mm，通常占64～66%楦底样长（男鞋）；58～60%楦底样长（女鞋）。

具体比例取决于鞋帮款式，同时受鞋耳大小影响。

所以：前帮长度=楦底样长G65%=265mmG0.65=172mm（男鞋）前帮长度楦底样长G59%=242mmG0.59=143mm（女鞋）在楦体背中线上，由前端点J1往后量取172mm（男鞋）和143mm（女鞋）确定CG点，就是前帮长度点。

2．口门长度口门长度与楦底样长成正比例关系，口门长度占46.5%楦底样长。

所以：口门长度=楦底样长G46.5%=265mmG0.465=123mm（男鞋）口门长度=楦底样长G46.5%=242mmG0.465=113mm（女鞋）在楦体背中线上，由前端点J1往后量取123mm（男鞋）和113mm（女鞋）确定FG点，就是口门长度点。

3．口门宽度口门宽度通常有二种方法确定。

第一节 楦底样设计二、楦底样设计原则楦底样设计是鞋楦设计的基础。

底样的设计是以健康标准的脚印图和脚型 尺寸规律为依据。

结合经验并经过试穿修改而成的。

设计楦底样板时，应遵循 下列原则进行设计：1、楦底样各特征部位参数（指各长度尺寸），应以我国人民脚型规律为 依据。

即应按“中国鞋号及鞋楦系列“标准为依据。

不得随意变动。

2、楦底样各特征部位的宽度。

对于一般民用鞋来说，底样部位宽度，一 般应必须在脚印与轮廓之间。

底样各部位宽度，除了保留各部位脚印宽度外， 至于脚印轮廓线之间保留多少取决于脚的各部位活动量，以及鞋的外观、工艺 要求等因素。

3、考虑脚的生理特点。

肌肉多的部分可压缩性较大，楦底样宽度可适当小 些。

骨骼多的部分可压缩性小，宽度可适当大些。

4、楦底样各特征部位宽度，还应考虑脚的各特征部位动和静的关系。

活动 量大的部位，楦底样可适当宽些，活动量小的部位，宽度可窄些。

5、楦底样的有关数据，应尽可能简化，以便于记忆和使用。

以上几方面要统筹兼顾，全面考虑。

总的原则是以合脚舒适为第一，并在此 基础上求节约，求美观，求方便。

如销售对象为年轻人的皮鞋品种，应多注意 美观，销售对象为老年人的皮鞋品种，则应多注意鞋的舒适性。

三、楦底样各长度部位的确定根据全国成年男女童中等脚型尺寸数据，现以男女素头皮鞋楦底样为例，说明楦底样各长度部位尺寸的确定。

素头皮鞋楦底样长度尺寸计算方法41.4—4.5=36.9 45—5=4018%脚长—后容差 踵心部位 94.3—4.5=89.8 102.5—5=97.5 41%脚长—后容差 腰窝部位146.1—4.5=141.6 158.8—5=153.8 63．5%脚长—后容差 第五跖趾部位166.8—4.5=162.3 181.3—5=176.3 72．5%脚长—后容差 第一跖趾部位179.4—4.5=174.9 195—5=190 78%脚长—后容差 小趾外突点部位207—4.5=202.5 225—5=220 90%脚长—后容差 拇趾外突点部位230—4.5=225.5 250—5=245 脚长—后容差 脚趾端点部位230+16.5—4.5=242 250+20—5=265 脚长+放余量—后容差 楦底样长23号女素头皮鞋楦 底样(m 25号男素头皮鞋楦底样 计算方法楦底样各长度部位四、楦底样各特征部位宽度的确定以25（二型半）男素头皮鞋为例。

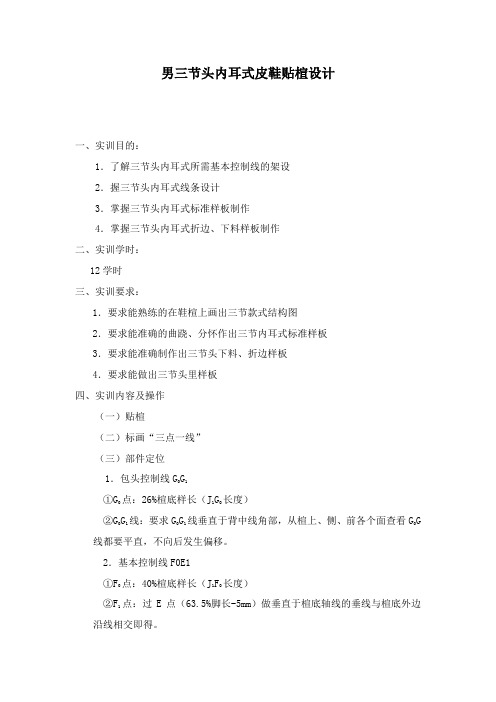

男三节头内耳式皮鞋贴楦设计一、实训目的：1．了解三节头内耳式所需基本控制线的架设2．握三节头内耳式线条设计3．掌握三节头内耳式标准样板制作4．掌握三节头内耳式折边、下料样板制作二、实训学时：12学时三、实训要求：1．要求能熟练的在鞋楦上画出三节款式结构图2．要求能准确的曲跷、分怀作出三节内耳式标准样板3．要求能准确制作出三节头下料、折边样板4．要求能做出三节头里样板四、实训内容及操作（一）贴楦（二）标画“三点一线”（三）部件定位1．包头控制线G0G 1①G0点：26%楦底样长（J1G长度）②G0G1线：要求GG1线垂直于背中线角部，从楦上、侧、前各个面查看GG线都要平直，不向后发生偏移。

2．基本控制线F0E1①F0点：40%楦底样长（J1F长度）②F1点：过E点（63.5%脚长-5mm）做垂直于楦底轴线的垂线与楦底外边沿线相交即得。

③Q点：1/2F0E1点（口门控制点）。

3．腰帮控制线CX C1长①CX ：K点间向下10mm或J1CX=66%楦底样长。

②C1：如图所示③CH ：2/5 CXC14．CX B1——腰踝控制线B1——过B（22.5%脚长-mm）做垂直于J1A1的垂线与楦底外边沿线相交得。

5．0B1——外杯帮高控制线BX ：B1BX=496．B1BX=47．B1BX=48．辅助线：a)QCN：两翼控制线b)LCM：两翼后控制线L1：过L（A1L=70跟口点长度）做垂直于A1J1的垂线于楦底外加沿线相交得CM：过L1做垂直于该段底边沿垂线与QCN相交得（四）线条设计1．包头线：要求要平直、圆滑、饱满2．两翼线（注，鞋面前线过F0且垂直于该段势中线）①在LF0QCN内画圆弧②在LCNCML1画大圆弧3．后帮上口①在CF0CXB1内画圆弧②在QCXB1与AXBX相交的夹角内画大圆弧4．鞋舌轮廓线过CX 向后5mm定CX过CX做垂直背中线的线段长度（鞋舌宽）26mm长方形（F0Q ）线5．鞋眼确定：将鞋耳长度六等份，五个等分点即是6．鞋耳假线：前端过鞋耳圆弧中点后端在CX至上口线上26mm处。
