烟烙尽气体灭火系统介绍

火力发电厂消防系统简介近年来,随着国家对电力资源需求量的不断增加，火力发电厂装机容量越来越大,导致对消防系统的要求越来越高，如今火电厂消防存在多种灭火形式，接下来为大家简要介绍几种主要灭火系统。

一、气体灭火系统1、功能介绍：气体灭火系统是指通过向防护区内喷射一定浓度的灭火气体,保持灭火浓度达到规范要求的浸渍时间，实现扑灭该防火分区空间火灾。

相比其他灭火系统气体灭火系统具有灭火效率高，速度快等优点。

适用于保护比较重要的场所。

2、使用场所：控制室，计算机房，继电器房，DCS工程师室，配电装置室、电子设备间、电缆夹层等等3、产品分类：常用的有烟络尽（IG541)、FM200（七氟丙烷）、高压二氧化碳、低压二氧化碳、气溶胶等。

4、产品特点：烟络尽（IG541）、FM200（七氟丙烷)灭火系统属于洁净气体灭火,对人体和环境危害较小，可应用于有人值班的区域，例如控制室，工程师室等等；二氧化碳对人体有窒息作用，气溶胶产生烟雾使能见度降低不利于人员逃生，所以高压二氧化碳、低压二氧化碳、气溶胶应用于无人工作的区域，例如电缆夹层，设备间等等.二、火灾自动报警系统1、功能介绍：火灾自动报警系统通常由火灾探测器、区域报警控制器和集中报警控制器，以及联动模块等组成。

探测器对火灾进行有效探测，控制器进行火灾信息处理和报警控制，联动模块联动消防装置。

2、产品分类火灾探测器作为报警系统主要设备包括:点型感烟探测器，点型感温探测器，缆式线型感温探测器，线性光束感烟探测器，可燃气体探测器等等。

报警控制器作为报警系统的大脑。

联动模块作为报警系统的执行者，完成控制器发出的联动指令。

3、火灾探测器的使用场所及特点烟感：通过监测烟雾浓度实现火灾探测，广泛应用于控制室、电子设备间、计算机房、继电器室、工程师室，配电装置室、柴油发电机室等等,火灾初期易产生烟雾的场所；温感：通过检测环境温度判断火灾，应用于变压器室，油处理室，油箱间，柴油驱动的水泵房等，存在油类较多的场所，燃烧时发热较多。

安素公司烟烙尽气体灭火系统与FM200的对比1、系统的灭火机理和设计浓度：ANSUL公司INERGEN系统灭火机理是物理灭火，设计浓度为37.5-52%，在气体释放过程中周围环境温度降低2-3℃。

七氟丙烷系统灭火机理是化学灭火，设计灭火浓度不应超过10%，在气体释放过程中周围环境温度降低10℃以上。

2、对环境的影响：ANSUL公司INERGEN气体不会对自然造成任何影响，INERGEN在大气中存留时间为0，GWP值是0，不破坏大气臭氧层，不会造成温室效应。

FM200在大气中存留时间为31-42年，GWP值为2050，不破坏臭氧层，但对大气温室效应有影响。

3、对人的影响：INERGEN在设计浓度内不会对人体造成任何影响，它是一种经过了50年人体试验的唯一一种灭火气体，在高温下不会发生分解。

FM200在设计浓度范围内对人体不会有影响，但在高温下容易分解，分解产物为氢氟酸、烟气、CO，分解产物对人体会造成不良影响。

毒性测试表明，FM200是一种低毒的灭火剂，但灭火过程中会造成保护区缺氧，对人体不利。

4、对设备的影响：INERGEN气体喷放时，不发生相变，不吸收周围环境的热量，不会造成结露现象，不产生遮挡人们逃生的雾状物，因此对精密电子设备不会产生影响。

FM200药剂是呈液态型式储存在钢瓶中，气体释放时吸收大量热量，发生相变，凝聚空中的H2O，造成结露现象，容易造成电子设备的短路，产生遮挡人们逃生路线的雾状物。

5、输送距离：INERGEN系统可以保护距离长达150米远的保护区域，而且有规范的设计计算书。

FM200保护区域不能超过50米远，在50米范围内可以提供设计计算书。

6、组合分配问题：INERGEN系统可以简单地实现组合分配，而且还可以确保输送距离、设计浓度、喷放时间和流量等各方面的要求。

FM200对于组合分配系统来说较难实现，一方面存在输送距离的限制，另一方面较难满足组合分配系统内各分区的设计浓度、喷放时间、流量方面的要求。

烟烙尽气体灭火系统技术烟烙尽气体灭火系统是一种常用于电气设备房间、计算机机房等场所的灭火方法。

它通过释放特定的化学气体来抑制或抑制火灾，从而达到灭火的目的。

与传统的水喷洒系统相比，烟烙尽气体灭火系统具有许多优点。

首先，烟烙尽气体灭火系统不会造成二次污染。

在火灾发生时，该系统会释放特定的气体，这些气体不会对环境产生任何污染物。

相比之下，水喷洒系统使用的水会导致火灾现场产生大量污水，不仅需要后续清理工作，还可能对设备造成二次损害。

其次，烟烙尽气体灭火系统具有灵活性。

由于该系统使用气体作为灭火剂，因此可以适用于各种不同类型和规模的房间。

与传统的水喷洒系统相比，它不需要安装大量的管道和喷头，从而节省了安装和维护的成本。

此外，烟烙尽气体灭火系统响应速度快。

一旦系统检测到火灾，它会迅速释放气体，迅速抑制火势的蔓延。

这种快速的反应时间对于保护关键的电气设备和数据非常重要。

最后，烟烙尽气体灭火系统不会造成额外的损失。

由于水喷洒系统的风险，包括短路、设备故障等，可能会导致更大的火灾损失。

而烟烙尽气体灭火系统不直接与火焰接触，因此几乎没有这些风险。

然而，烟烙尽气体灭火系统也存在一些局限性。

首先，由于其使用的气体是有毒的，因此在系统激活时，人员必须提前撤离。

其次，一些特殊的火灾，如金属火灾，可能不适合该系统。

综上所述，烟烙尽气体灭火系统是一种高效、环保、灵活的灭火方法。

在各种场合下，它都能快速、有效地控制火势，保护关键设备和数据的安全。

然而，在使用该系统时，仍需注意人员的安全，以及特殊情况下的灭火效果。

烟烙尽气体灭火系统是一种现代化的灭火技术，以其高效、环保、灵活等特点在各个领域得到广泛应用。

下面将从系统原理、气体选择、安装要点、操作步骤等方面进行详细介绍。

首先，烟烙尽气体灭火系统是基于化学灭火原理的。

其主要原理是通过释放一种特定的化学气体来破坏火灾的化学反应链，从而使火焰无法继续燃烧，达到灭火的目的。

这种灭火方法适用于各种类别的火灾，无论是A类（可燃固体）、B类（可燃液体）还是C类（可燃气体）火灾，都能够有效灭火。

美国安素烟烙尽气体灭火系统简介烟烙尽的灭火原理将防护区空气中的氧气量降低至不支持燃烧的浓度( 15%)二氧化碳刺激肺部呼吸，以加快呼吸频率来保证人体正常所需的氧气量在灭火的同时，人体能够低氧状态下生存烟烙尽是什么？组成氮气 .....................52%氩气 .....................40%二氧化碳 .....................8%自然环境中的空气组成氮气 ......................78.0%氧气 ......................21.0%氩气 ......................1.0%二氧化碳.......................0.03%烟烙尽气体来自空气∙惰性气体, 混合而成；∙52% 氮气；∙40% 氩气；∙8% CO2；∙熟悉吗都是纯自然气体；∙释放后又回归自然；∙1992 年开始投入商业使用。

烟烙尽药剂的灭火原理图烟烙尽的灭火运用烟烙尽作为灭火药剂的优越性1）: 一种有效的灭火药剂∙烟烙尽无色无味；干净清洁；无导电性；适宜扑灭 A, B & C类火灾。

∙美国安素公司烟烙尽最小的设计灭火浓度为34.2%，在中国最小设计浓度是37.5%。

烟烙尽喷放至气体保护区后，当氧气浓度低于15%时，火灾即被扑灭。

药剂成分中的氩气能促进烟烙尽气体防护区内的流动，由于烟烙尽气体与空气的比重为 1.06:1.00 ，可保证烟烙尽气体在防护区中的浸渍时间 20 - 30 分钟。

2）: 保护财产和生命安全A 烟烙尽喷放后使防护区中 CO2的浓度增加至 3-4%，刺激人体呼吸使人体的呼吸频率加快，从而保证吸入的氧量满足人体要求；安素曾多次做过这样的真人试验：∙人在CO2 浓度3% - 3.5% 环境里生活时间超过一个月；∙人在CO2 浓度4% 环境里生活时间超过一个星期；∙人在CO2 浓度4.5%环境里生活时间超过8小时；实验表明：CO2的浓度稳定增加的条件下，在一定的浓度范围内, 人是能进行呼吸的。

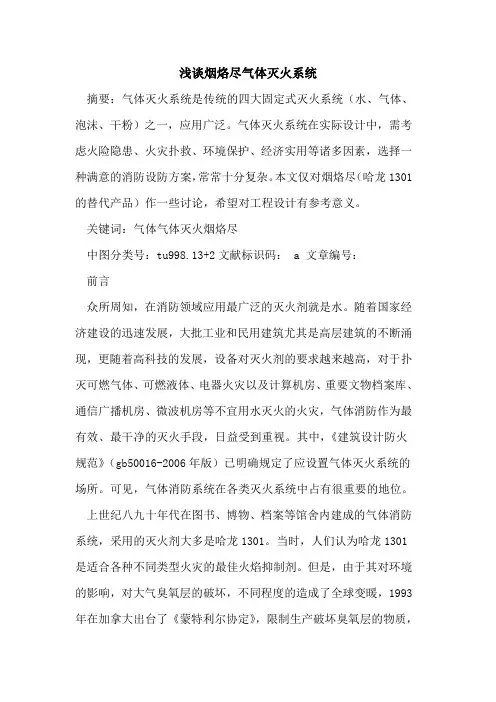

浅谈烟烙尽气体灭火系统摘要：气体灭火系统是传统的四大固定式灭火系统（水、气体、泡沫、干粉）之一，应用广泛。

气体灭火系统在实际设计中，需考虑火险隐患、火灾扑救、环境保护、经济实用等诸多因素，选择一种满意的消防设防方案，常常十分复杂。

本文仅对烟烙尽（哈龙1301的替代产品）作一些讨论，希望对工程设计有参考意义。

关键词：气体气体灭火烟烙尽中图分类号：tu998.13+2文献标识码： a 文章编号：前言众所周知，在消防领域应用最广泛的灭火剂就是水。

随着国家经济建设的迅速发展，大批工业和民用建筑尤其是高层建筑的不断涌现，更随着高科技的发展，设备对灭火剂的要求越来越高，对于扑灭可燃气体、可燃液体、电器火灾以及计算机房、重要文物档案库、通信广播机房、微波机房等不宜用水灭火的火灾，气体消防作为最有效、最干净的灭火手段，日益受到重视。

其中，《建筑设计防火规范》（gb50016-2006年版）已明确规定了应设置气体灭火系统的场所。

可见，气体消防系统在各类灭火系统中占有很重要的地位。

上世纪八九十年代在图书、博物、档案等馆舍内建成的气体消防系统，采用的灭火剂大多是哈龙1301。

当时，人们认为哈龙1301是适合各种不同类型火灾的最佳火焰抑制剂。

但是，由于其对环境的影响，对大气臭氧层的破坏，不同程度的造成了全球变暖，1993年在加拿大出台了《蒙特利尔协定》，限制生产破坏臭氧层的物质，并规定到2005年全球禁止使用。

现在哈龙的替代产品已经出现了很多种，本文仅讨论其中一种使用较为普遍的替代产品—烟烙尽ig541。

新型惰性气体灭火系统—烟烙尽烟烙尽灭火剂由52％氮、40％氩和8％二氧化碳三种气体组成，比空气略重，属惰性气体灭火剂，以气态储存，其储存压力为15mpa。

烟烙尽的灭火机理是通过降低防护区中的氧气浓度（由空气正常的含氧量21％降至12.5％），使其不能维持燃烧而达到灭火的目的，属物理反应。

烟烙尽是一种既不支持燃烧又不与大部分物质产生反应的、来源丰富而又无腐蚀性的绿色环保型灭火剂，烟烙尽药剂只包含自然界存在的气体，所以不会对臭氧和环境产生影响。

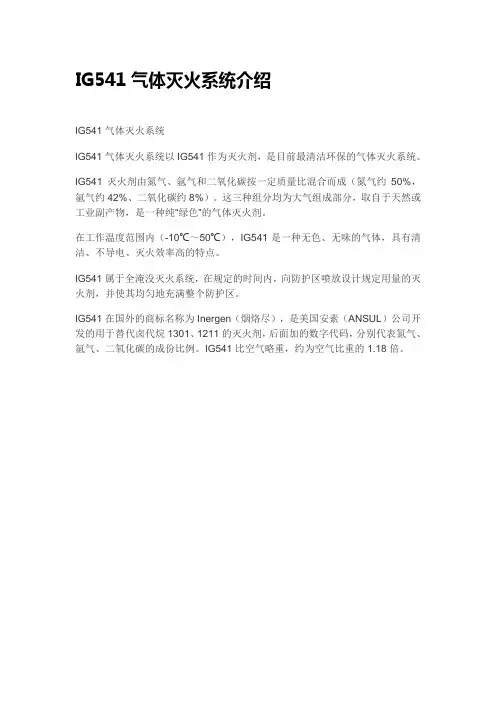

IG541气体灭火系统介绍IG541气体灭火系统IG541气体灭火系统以IG541作为灭火剂，是目前最清洁环保的气体灭火系统。

IG541灭火剂由氮气、氩气和二氧化碳按一定质量比混合而成（氮气约50%，氩气约42%、二氧化碳约8%）。

这三种组分均为大气组成部分，取自于天然或工业副产物，是一种纯“绿色”的气体灭火剂。

在工作温度范围内（-10℃～50℃），IG541是一种无色、无味的气体，具有清洁、不导电、灭火效率高的特点。

IG541属于全淹没灭火系统，在规定的时间内，向防护区喷放设计规定用量的灭火剂，并使其均匀地充满整个防护区。

IG541在国外的商标名称为Inergen（烟烙尽），是美国安素（ANSUL）公司开发的用于替代卤代烷1301、1211的灭火剂，后面加的数字代码，分别代表氮气、氩气、二氧化碳的成份比例。

IG541比空气略重，约为空气比重的1.18倍。

IG541灭火机理IG541灭火机理：窒息灭火，灭火速度较快。

IG541喷放以后，防护区氧气浓度降低，使燃烧物得不到足够的氧气而熄灭。

IG541混合气体灭火系统的压力等级高，灭火效能相对较低，大量气体高压喷放，可能导致可燃易燃液体飞溅及汽化，有造成火势扩大蔓延的危险，因此IG541一般不提倡用于扑救主燃料为液体的火灾。

IG541喷放时间当IG541混合气体灭火剂喷放至设计用量的95%时，喷放时间不应大于60s，且不应小于48s。

IG541的设计浓度和安全性IG541的无毒性反应浓度（NOAEL）为43%；有毒性反应浓度（LOAEL）为52%。

IG541的灭火设计浓度一般在37%~43%之间，因此，在设计浓度范围内，人员短暂停留不会造成生理影响。

IG541无色无味，喷放时不会有冷凝气雾产生，不会产生视觉障碍，但会伴有较大的喷放噪声。

IG541含有约8%的二氧化碳，喷放后可以提升空气中二氧化碳的浓度，二氧化碳浓度的适当增加，可以刺激人体的神经中枢，加快呼吸速率和吸收氧气的能力，以补偿氧气的较低浓度。

编者：缪维华编者按自世界各国共同签署了“蒙特利尔公约议定书”后，卤代烷灭火系统在全球范围内遭到了全面禁止。

与此同时，世界各国开发出一系列卤代烷灭火系统的替代产品。

由美国安素（ANSUL）公司研究开发的烟烙尽气体灭火系统，是其中一种最有特点的新型气体灭火系统。

烟烙尽气体灭火系统已经在全球范围内得到了广泛地应用，而且在中国迄今也已经有了数百个成功的工程实例。

同时，类似的国产化装置也开始投入具体应用。

为使广大的用户能够更加熟悉和了解烟烙尽气体灭火系统，并使更多的用户最终能够选择使用烟烙尽气体灭火系统，编者特此编写了这本《烟烙尽气体灭火系统技术问答》。

《烟烙尽气体灭火系统技术问答》共分为两个篇章，即第一篇基础知识、第二篇系统设计，力图以简单的问答形式，对广大用户所一致关心的一系列问题作出解答。

在编写《烟烙尽气体灭火系统技术问答》的过程中，编者除参考美国国家防火学会标准NFPA2001《洁净气体灭火系统设计规范》外，主要参考了美国安素公司编写的烟烙尽气体灭火系统技术手册的有关内容，但本篇并不因此而代表美国安素公司的观点，而仅仅是代表了编者本人的观点。

在《烟烙尽气体灭火系统技术问答》的内容中，有关标准术语和名词解释是直接引用了国内的相关规范和标准中的内容，准确的解释也应以这些规范和标准为准。

《烟烙尽气体灭火系统技术问答》作为一篇简要介绍烟烙尽气体灭火系统的技术资料，肯定无法完全解答广大用户所有的问题，也不可能完全解释烟烙尽气体灭火系统的一切技术问题。

有关进一步的技术问题，欢迎与编者取得联系。

欢迎广大用户能不断提出新的问题和新的见解，使《烟烙尽气体灭火系统技术问答》能够不断的充实和完善。

有关意见和建议请发至以下邮箱：编者：缪维华2001年7月第一篇基础知识▓燃烧和燃烧的充分条件当可燃物和氧化剂作用，产生放热反应，并伴随着产生火焰、发光和发烟现象，这就称为燃烧。

当燃烧在时间或空间上失去了控制时，便会酿成火灾。

一般认为，可燃物、氧化剂和温度是产生燃烧现象的三个必不可少的基本条件，也就是常说的“燃烧三要素”。

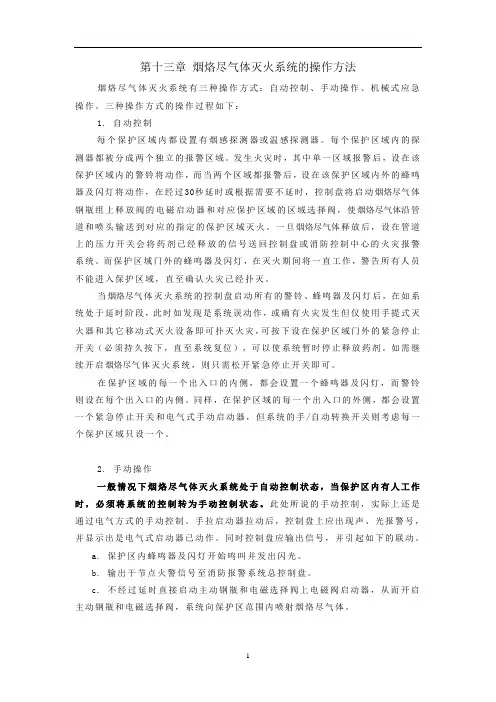

第十三章烟烙尽气体灭火系统的操作方法烟烙尽气体灭火系统有三种操作方式：自动控制、手动操作、机械式应急操作。

三种操作方式的操作过程如下：1. 自动控制每个保护区域内都设置有烟感探测器或温感探测器。

每个保护区域内的探测器都被分成两个独立的报警区域。

发生火灾时，其中单一区域报警后，设在该保护区域内的警铃将动作，而当两个区域都报警后，设在该保护区域内外的蜂鸣器及闪灯将动作，在经过30秒延时或根据需要不延时，控制盘将启动烟烙尽气体钢瓶组上释放阀的电磁启动器和对应保护区域的区域选择阀，使烟烙尽气体沿管道和喷头输送到对应的指定的保护区域灭火。

一旦烟烙尽气体释放后，设在管道上的压力开关会将药剂已经释放的信号送回控制盘或消防控制中心的火灾报警系统。

而保护区域门外的蜂鸣器及闪灯，在灭火期间将一直工作，警告所有人员不能进入保护区域，直至确认火灾已经扑灭。

当烟烙尽气体灭火系统的控制盘启动所有的警铃、蜂鸣器及闪灯后，在如系统处于延时阶段，此时如发现是系统误动作，或确有火灾发生但仅使用手提式灭火器和其它移动式灭火设备即可扑灭火灾，可按下设在保护区域门外的紧急停止开关（必须持久按下，直至系统复位），可以使系统暂时停止释放药剂。

如需继续开启烟烙尽气体灭火系统，则只需松开紧急停止开关即可。

在保护区域的每一个出入口的内侧，都会设置一个蜂鸣器及闪灯，而警铃则设在每个出入口的内侧。

同样，在保护区域的每一个出入口的外侧，都会设置一个紧急停止开关和电气式手动启动器，但系统的手/自动转换开关则考虑每一个保护区域只设一个。

2. 手动操作一般情况下烟烙尽气体灭火系统处于自动控制状态，当保护区内有人工作时，必须将系统的控制转为手动控制状态。

此处所说的手动控制，实际上还是通过电气方式的手动控制。

手拉启动器拉动后，控制盘上应出现声、光报警号，并显示出是电气式启动器已动作。

同时控制盘应输出信号，并引起如下的联动。

a. 保护区内蜂鸣器及闪灯开始鸣叫并发出闪光。

第七节气体灭火设备结构原理介绍第一部分旧线气体灭火系统设备介绍一、系统工作原理二八旧线气体灭火系统使用的是美国安素公司生产的烟烙尽气体灭火系统，系统主要分为报警控制子系统和管网子系统两大部分（见图7-1）。

图7-1烟烙尽气体灭火系统示意图报警控制子系统通过设置在保护现场的火灾探测器（烟感、温感）来感知火灾产生的烟雾、热量等，实现火灾的探测和报警，确认为二级火警（一般为烟感回路和温感回路同时报警或者人为按下紧急启动按钮）后发出24V气体释放动作指令给管网子系统的电磁阀，要求喷气灭火。

管网子系统使用气瓶存储烟烙尽灭火剂，使用集流管及下游管道（含各类阀件）控制烟烙尽灭火剂的输送方向，一旦设置在选择阀和瓶头阀上的电磁阀接收到动作指令，灭火剂立即从气瓶间输送至气体保护区进行喷气灭火。

烟烙尽气体灭火剂是惰性气体, 由52% 氮气、40% 氩气、8% CO2混合而成，三种成分可以简单的归结为50%、40%、10%，最后简称为IG541。

它的灭火机理是：当组成烟烙尽气体的三种气体喷放到着火区域时，在短时间内会使着火区域内的氧气浓度降低至能够支持燃烧的12.5%以下，对燃烧产生窒息作用，使燃烧迅速终止；另一方面，根据长期的医学实验证明，人体在12.5%的氧气浓度和2%-5%的二氧化碳浓度的环境下呼吸，人脑所获得的氧量与在正常的大气环境(21%的氧气浓度和0.03%的二氧化碳浓度)所获得的氧量是一致的，这是因为在缺氧的环境中，如果二氧化碳的浓度能够增加至2%-5%，就可以促使人的呼吸加深和加速，在单位时间内使人脑细胞获得足够的氧。

因此，烟烙尽气体中8%的二氧化碳气体，其作用就是人为地使着火区域中的二氧化碳浓度能够上升至满足缺氧环境呼吸所需的2%-5%。

正是这一点，决定了烟烙尽气体灭火系统区别于其它的惰性气体灭火系统和传统的二氧化碳灭火系统，使得烟烙尽气灭火系统不会对人体造成伤害。

喷放后防护区空气中的气体成分及作用:表7-1 烟烙尽喷放后保护区气体成分及作用气体成分比例作用氮气68% 将防护区空气中的氧气量降低至不支持燃烧的浓度 (15%)氧气12% 将氧气浓度控制在不支持燃烧但可供人正常呼吸的范围氩气16% 促进烟烙尽气体防护区内的流动，由于烟烙尽气体与空气的比重为1.06:1.00 ，可保证烟烙尽气体在防护区中的浸渍时间 20 - 30 分钟二氧化碳4% 使呼吸频率加快以保证大脑的氧供给量从而保证人体安全二、气体灭火系统的结构和功能（一）报警控制子系统报警控制子系统由AUTOPULSE442R 控制盘（含4XZM 继电器模块、蓄电池）、光电感烟探测器（烟感）、差定温感温探测器、警铃、蜂鸣器及闪灯（声光报警器）、气体释放指示灯、手拉启动器、紧急止喷按钮、手/自动转换开关、24VDC 辅助联动电源箱（含蓄电池）等部分组成。

烟烙尽气体灭火系统技术问答编者：缪维华编者按自世界各国共同签署了“蒙特利尔公约议定书”后，卤代烷灭火系统在全球范围内遭到了全面禁止。

与此同时，世界各国开发出一系列卤代烷灭火系统的替代产品。

由美国安素（ANSUL）公司研究开发的烟烙尽气体灭火系统，是其中一种最有特点的新型气体灭火系统。

烟烙尽气体灭火系统已经在全球范围内得到了广泛地应用，而且在中国迄今也已经有了数百个成功的工程实例。

同时，类似的国产化装置也开始投入具体应用。

为使广大的用户能够更加熟悉和了解烟烙尽气体灭火系统，并使更多的用户最终能够选择使用烟烙尽气体灭火系统，编者特此编写了这本《烟烙尽气体灭火系统技术问答》。

《烟烙尽气体灭火系统技术问答》共分为两个篇章，即第一篇基础知识、第二篇系统设计，力图以简单的问答形式，对广大用户所一致关心的一系列问题作出解答。

在编写《烟烙尽气体灭火系统技术问答》的过程中，编者除参考美国国家防火学会标准NFPA2001《洁净气体灭火系统设计规范》外，主要参考了美国安素公司编写的烟烙尽气体灭火系统技术手册的有关内容，但本篇并不因此而代表美国安素公司的观点，而仅仅是代表了编者本人的观点。

在《烟烙尽气体灭火系统技术问答》的内容中，有关标准术语和名词解释是直接引用了国内的相关规范和标准中的内容，准确的解释也应以这些规范和标准为准。

《烟烙尽气体灭火系统技术问答》作为一篇简要介绍烟烙尽气体灭火系统的技术资料，肯定无法完全解答广大用户所有的问题，也不可能完全解释烟烙尽气体灭火系统的一切技术问题。

有关进一步的技术问题，欢迎与编者取得联系。

欢迎广大用户能不断提出新的问题和新的见解，使《烟烙尽气体灭火系统技术问答》能够不断的充实和完善。

有关意见和建议请发至以下邮箱：rogermwh@编者：缪维华2001年7月第一篇基础知识▓燃烧和燃烧的充分条件当可燃物和氧化剂作用，产生放热反应，并伴随着产生火焰、发光和发烟现象，这就称为燃烧。

当燃烧在时间或空间上失去了控制时，便会酿成火灾。
