七氟丙烷灭火系统使用说明七氟丙烷灭火系统采用了一种“干化学灭火”技术。
它通过释放七氟丙烷气体来灭火，而不是采用传统的水或泡沫等灭火剂。
这种灭火剂具有良好的特性：它是一种无色无味、无电导性、低毒性的气体，能够快速扑灭火焰，并且不会留下任何残留物。
下面是关于七氟丙烷灭火系统的一些使用说明：1.安装要求：在安装七氟丙烷灭火系统时，应根据相关的设计和安装规范进行操作。
系统应安装在易燃和易爆环境的设施中，如电气设备和仪表室、服务器机房等。
确保灭火系统的喷头覆盖面积和位置能够覆盖整个防火区域。
2.触发方式：七氟丙烷灭火系统有两种常见的触发方式：手动和自动。
手动触发是指由人工控制灭火系统的启动和停止。
自动触发是指在系统检测到火源或烟雾时，系统会自动启动。
3.灭火过程：当七氟丙烷灭火系统被触发后，灭火剂会以高速从喷头释放。
七氟丙烷能够迅速扑灭火焰，并且不会导致二次燃烧。
灭火剂释放后，会形成一种类似于雾状的气体，它能够浸入火源中，降低温度，抑制氧气供应。
4.剩余压力报警：为了确保系统有效工作，七氟丙烷灭火系统应定期进行检查和维护。
其中一个重要的步骤是检查系统的剩余压力，以确保剩余压力在预定范围内。
如果剩余压力低于正常值，应及时检查并修理系统。
5.定期维护：七氟丙烷灭火系统的正常工作需要进行定期维护。
维护工作包括检查七氟丙烷气瓶的充装情况、检查压力指示器和开关的正常工作、检查喷头的清洁情况等。
同时，还需要确保灭火系统的报警装置和控制装置正常工作。
6.安全警示：在使用七氟丙烷灭火系统时，需要注意一些安全事项。
首先，应确保没有人员在灭火区域内。
其次，操作人员应穿戴好相关的防护装备，如防护面具和手套等。
此外，需要保持灭火系统和气瓶的清洁，避免污染和堵塞。
总结起来，七氟丙烷灭火系统是一种快速、有效的灭火设备，它可以用于防止和扑灭火灾。
系统的使用步骤包括安装、触发方式、灭火过程、剩余压力报警、定期维护和安全警示等。
通过正确地使用和维护七氟丙烷灭火系统，可以最大程度地保护人员和财产的安全。
七氟丙烷气体灭火系统管理注意事项七氟丙烷气体灭火系统是一种常用的灭火设备，广泛应用于各种场所，如电力、石油、化工、通讯、航空等。
正确的管理和维护是确保七氟丙烷灭火系统有效运行的关键。
以下是七氟丙烷气体灭火系统管理的注意事项：一、灭火系统的设计和安装：1.合理设计系统：灭火系统的设计应考虑到被保护物的特性和布局，确保灭火剂能够覆盖整个区域，避免“死角”。
2.安装规范：安装过程必须遵循相关规范和标准，确保设备的合理布置和可靠性。
3.材料选择：选用符合规范的材料，确保系统的可靠性和稳定性。
二、日常维护：1.定期检查：定期进行全面的系统检查，包括压力、密封性能、电气设备等，确保系统的正常工作。
2.消耗品更换：对于七氟丙烷灭火剂和其他关键消耗品，需要按照规定的时间或使用情况进行定期更换，确保系统在发生火灾时能及时起效。
3.设备运行状态监测：通过监测设备运行状态，及时发现异常情况，在火灾前采取措施修复故障。
三、应急预案制定和演练：1.制定详细的应急预案：根据实际情况制定详细的应急预案，包括火灾报警、人员疏散、设备停机等措施，明确责任和行动步骤。
2.定期演练：定期组织演练，提高员工对应急预案的熟悉度和操作能力，确保在实际火灾发生时能够正确应对。
四、员工培训和教育：1.提供相关知识：针对七氟丙烷气体灭火系统的使用和灭火原理等知识，定期进行员工培训和教育，提高操作员的专业水平。
2.灭火知识普及：定期组织员工参加灭火知识培训，提高员工的火灾防范意识和自救技能。
五、遵守相关法规和标准：1.遵循国家法律法规：七氟丙烷气体灭火系统的管理需要遵循相关的国家法律法规，确保符合安全要求和环保要求。
2.参考标准：七氟丙烷气体灭火系统的设计、安装和维护应参考相关的国家标准和行业标准，确保操作的规范性和一致性。
六、与维护单位保持密切联系：1.定期进行维护：与维护单位保持密切联系，定期进行系统维护和检修，确保系统的可靠性和稳定性。
2.及时沟通故障信息：如发现灭火系统运行中的故障或异常情况，应及时与维护单位进行沟通，共同解决问题。
七氟丙烷气体灭火系统使用方法范文七氟丙烷气体灭火系统是一种常见的灭火设备，它可以在火灾发生时迅速将气体释放到被保护区域，抑制火势的进一步发展。
下面是一个关于七氟丙烷气体灭火系统使用方法的范文，供参考。
一、七氟丙烷气体灭火系统概述七氟丙烷气体灭火系统是一种非常效灭火系统，适用于各种易燃易爆场所，如机房、变电室、图书馆、档案室等。
它具有灵活、高效、安全的特点，能够迅速扑灭不同类型的火灾。
二、前期准备1. 确保七氟丙烷气体灭火系统处于正常工作状态，系统各部件完好无损。
2. 了解七氟丙烷气体灭火系统的工作原理和操作步骤。
3. 确保七氟丙烷灭火剂充足，检查压力表，确保压力正常。
三、操作步骤1. 报警触发：当火灾发生时，系统应自动报警。
同时也可以手动触发报警。
2. 人员疏散：在启动灭火系统之前，应先确保人员安全，迅速疏散被保护区域内的人员。
3. 启动灭火系统：根据具体情况，选择手动或自动启动灭火系统。
手动启动时，按下启动按钮；自动启动时，系统会根据火灾探测器的信号自动启动。
4. 灭火剂释放：灭火系统启动后，七氟丙烷气体将迅速释放到被保护区域。
灭火剂通过喷嘴喷洒到火源周围形成惰性气体层，从而达到灭火的效果。
5. 避免二次爆炸：在释放灭火剂的过程中，需要注意避免火源周围的易燃物质发生二次爆炸。
务必确保无烟无火的状态下释放灭火剂。
6. 停止灭火：当火势得到有效控制后，可以停止灭火系统的运行。
手动停止时，按下停止按钮；自动停止时，系统会在火灾被扑灭后自动关闭。
7. 检查灭火效果：灭火后，应对被保护区域进行巡视，确保火势已得到有效控制，没有再次燃烧的可能。
8. 处理残留物：灭火剂在灭火过程中会产生一些残留物，需要及时清理。
可以使用吸尘器等工具将残留物清理干净。
四、注意事项1. 在操作七氟丙烷气体灭火系统时，要遵循安全操作规程，确保人员安全。
2. 灭火剂释放过程中，要确保人员和动物远离现场，以免受到不必要的伤害。
3. 严禁在灭火剂释放过程中使用明火、电气设备等物品，以免引发二次爆炸。
共安智能科技有限公司 /1 目的本规程用于加强七氟丙烷气体灭火系统的管理，确保其完好有效，制定本规程。
2 范围本规程适用于公司七氟丙烷气体灭火系统的管理。
3 术语4 职责5 管理内容5.1 七氟丙烷灭火机理七氟丙烷灭火系统的灭火机理为抑制作用，灭火药剂遇高温自行分解，并与空气中的氧气发生化学反应，使空气中游离氧的数量减少，终止燃烧链，使燃烧不能继续。
5.2 灭火系统动作程序图5.3 灭火系统使用方法5.3.1 系统的启动方式为自动控制、手动控制和机械应急手动控制三种。
一般情况下应使用手动控制，在保护区无人的情况下可以转换为自动控制，当自动控制和手动控制不能执行时，应采用机械应急手动控制。
5.3.2 自动控制：将报警控制器上控制方式选择键拨到“自动”位置，灭火系统处于自动控制状态。
当保护区域发生火情，火灾探测器发出火灾信号，报警控制器立即发出声、光报警信号，灭火控制器接受到两个独立的火灾报警信号，发出联动指令，关闭联动设备，经过30 秒延时，发出灭火指令，打开与保护区域相应的电磁阀释放启动气体，启动气体通过启动管路打开相应的选择阀和容器阀释放灭火剂，实施灭火。
5.3.3 （电气）手动控制：将灭火控制器上控制方式选择键拨到“手动”位置，灭火系统处于手动控制状态。
当一保护区域发生火情，可按下手动控制盒或控制器上启动按钮即可按规定程序启动灭火系统释放灭火剂，实施灭火。
在自动控制状态，仍可实现（电气）手动控制。
5.3.4 机械应急手动控制：当一保护区域发生火情，灭火控制器不能发出灭火指令时，应立即通知所有人员撤离现场，关闭联动设备，然后拨出与保护区域相应的电磁阀上的安全卡套，压下圆头把手打开电磁阀，释放启动气体，即可打开相应的选择阀、容器阀、释放灭火剂，实施灭火。
如果此时遇上电磁阀维修或启动钢瓶充换启动气体或其它原因不能开启相应的选择阀、容器阀时，应立即按下列程序操作：a) 打开与保护区域相应的选择阀手柄；b) 按下容器阀上的机械应急启动把手打开容器阀，释放灭火剂，实施灭火。
七氟丙烷气体灭火系统维护指南1. 引言七氟丙烷气体灭火系统是一种广泛应用于各种场所的灭火设备，具有高效、快速、无残留等特点。
为了确保气体灭火系统的正常运行和有效性，必须对其进行定期维护和保养。
本指南旨在提供七氟丙烷气体灭火系统的维护方法和注意事项，以确保系统的可靠性和稳定性。
2. 维护周期七氟丙烷气体灭火系统应定期进行维护和检查，以确保设备的良好运行状态。
一般建议按照以下周期进行维护：- 日常巡检：每周至少进行一次巡检，包括检查气体灭火系统的工作状态、压力指示器、漏气情况等。
- 月度维护：每月进行一次全面维护，包括清洁喷嘴、检查压力、更换老化部件等。
- 季度维护：每季度进行一次全面检修和维护，包括检查压力的有效期、替换充装气体等。
3. 维护步骤3.1 日常巡检- 检查系统压力指示器是否正常工作，压力是否在正常范围内。
- 检查喷嘴是否有堵塞或损坏，如有需要及时清洁或更换。
- 检查气体灭火系统的电气接线是否正常，排除可能存在的接线松动或短路情况。
- 检查漏气情况，包括检查管道、阀门等部件是否有渗漏现象，如有需要及时修复或更换。
3.2 月度维护- 清洁喷嘴，确保喷嘴无堵塞、无污垢。
- 检查压力的充气压力，如压力不足，需要及时充气。
- 检查气体灭火系统的控制器、检测器等电气设备是否正常运行。
- 检查气体灭火系统的安全装置是否可靠，如报警装置、紧急停机装置等。
3.3 季度维护- 检查压力的有效期，如超过有效使用日期，需要更换。
- 替换或充填气体，确保气体灭火系统的工作介质处于正常状态。
- 检查气体灭火系统的管路连接是否牢固，无松动、裂纹等现象。
- 检查气体灭火系统的喷嘴是否需要更换或维修，确保喷嘴的工作正常。
4. 安全注意事项- 在对七氟丙烷气体灭火系统进行维护和保养时，务必确保人员和环境的安全。
- 在维护期间，必须对气体灭火系统进行全面停机和解除电源，以避免意外触发灭火装置。
- 对于不具备维护和检修能力的人员，必须委托专业技术人员进行维护和保养工作。
七氟丙烷气体灭火系统保养、维修
七氟丙烷气体灭火系统的保养与维护
1 日常（运行）时的维护、保养
1.1保持瓶组间和控制室内清洁、干燥、通风良好；
1.2保持灭火设备和报警控制设备表面清洁无尘；
1.3检查启动瓶组上手动手柄,灭火剂瓶组上先导阀手启动手柄的保险销，及铅封应完整无损；
1.4检查选择阀上手动开启手柄无损、位置正确、无松动；
1.5检查系统牌、警示牌，无损、清洁可视。
2 月季度维护、保养
2.1检查启动瓶组压力，压力表示值应在绿区内；
2.2逐个对灭火剂瓶组进行压力检测，压力表示值应在绿区内；
2.3逐个对灭火剂瓶组和启动瓶组进行检查，瓶体表面应无严重腐蚀、裂纹、变形（凸瘤等），如有上述问题，应及时更换并释放瓶内气体。
3 年度维护、保养
3.1对灭火设备进行全面检查：瓶组架稳固，各部件连接可靠无松动，并全面做好清洁工作；
3.2对系统进行报警和启动模拟试验，火灾探测、报警、灭火控制按其产品说明书进行；灭火设备检查电磁驱动装置（脱离被启动瓶组），经自动、手动（包括紧急启动、紧急停止试验），应动作正常；延时时间，现场声光报警等应正常；
3.3对压力信号反馈装置进行检查，卸下该装置，人工推动活塞（模拟灭火剂喷放受压），喷放指示灯应亮，信号应正常反馈；并能自动复位；
3.4对灭火剂输送管网及其附件进行检查，连接可靠、安装稳固，表面无严重锈蚀，并全面做好清洁工作；
3.5检查喷嘴，不应堵塞，并做好清洁工作。
4 长年维护管理
长年维护管理按GB50236有关规定执行。
5 维修
产品应由产品生产商或产品生产商授权的代理商进行维修。
七氟丙烷气体灭火系统使用方法范文七氟丙烷气体灭火系统是一种常用的灭火系统，广泛应用于各类场所和设备。
本文将介绍七氟丙烷气体灭火系统的使用方法，以及相关的注意事项和安全操作规程。
一、七氟丙烷气体灭火系统的工作原理七氟丙烷气体灭火系统是一种化学灭火系统，通过将七氟丙烷气体释放到灭火区域，达到抑制火源的效果。
七氟丙烷气体具有良好的灭火性能，能够迅速降低灭火区域的温度和浓度，破坏燃烧链条，从而达到灭火的效果。
二、七氟丙烷气体灭火系统的使用方法1. 火灾报警当发生火灾时，七氟丙烷气体灭火系统会自动启动，但也可手动启动。
当系统接收到火灾报警信号后，会立即启动灭火过程。
2. 停止电力供应在启动七氟丙烷气体灭火系统之前，需要手动切断与灭火区域相关的电力供应，并确保所有相关设备处于断电状态。
3. 激活灭火装置在确认灭火区域内没有人员的情况下，可以激活七氟丙烷灭火装置。
激活方式可以是手动或自动，具体根据系统设计而定。
4. 确定灭火区域围，并确保系统能够全面覆盖该区域。
5. 启动气体释放在确认安全后，可以启动七氟丙烷气体的释放。
释放方式可以通过手动开启气体释放装置或通过系统自动控制实现。
6. 确认灭火成功当七氟丙烷气体释放后，需要等待一定时间，以确保灭火效果的达到。
在确认灭火成功后，可以进入到灭火区域进行检查和清理工作。
三、七氟丙烷气体灭火系统的注意事项1. 置备足够的灭火剂在安装七氟丙烷气体灭火系统之前，需要确保系统中储存的灭火剂足够使用，并定期检查灭火剂的质量和数量。
2. 确保系统运行正常七氟丙烷气体灭火系统需要定期检查和维护，确保系统的各个组成部分正常工作，如气体储存罐、喷头和控制装置等。
3. 提前进行演练在实际使用七氟丙烷气体灭火系统之前，需要进行灭火演练，培训人员掌握操作流程和注意事项，以便在实际情况下能够正确使用系统。
4. 注意人员安全有人员，并确保人员已经撤离到安全地带。
5. 遵守相关法规和操作规程在使用七氟丙烷气体灭火系统时，需要遵守相关的法规和操作规程，确保系统的安全使用。
七氟丙烷气体灭火系统使用方法七氟丙烷气体灭火系统是一种常用的自动灭火系统，广泛应用于各种场所，包括工业建筑、办公楼、机房、贵重设备室等。
它具有无污染、高效、安全可靠等优点，在扑灭火灾方面发挥着重要的作用。
以下是七氟丙烷气体灭火系统的使用方法。
1. 灭火系统介绍：在使用七氟丙烷气体灭火系统之前，首先要了解系统的构成和工作原理。
七氟丙烷气体灭火系统一般由气体灭火控制器、环境监测器、火灾探测器、声光报警器、灭火阀、喷洒装置等组成。
灭火系统通过监测环境的火灾风险，当检测到火灾时，自动启动灭火装置。
2. 安全使用注意事项：在操作七氟丙烷气体灭火系统之前，必须清楚掌握系统操作手册，了解系统的安全操作规程。
同时，操作人员应接受专业的培训并持有相关操作资格证书，确保能够正确、安全地操作系统。
3. 灭火系统激活前的准备工作：在激活七氟丙烷气体灭火系统之前，应对待灭火区域进行检查，确保人员已经撤离、贵重设备已经关闭，并确保系统是处于正常工作状态。
4. 系统激活：当火灾被探测到或者手动激活系统之后，需要立即进行系统激活。
激活系统的方法根据具体的系统而有所不同，一般包括手动按钮、火灾探测器、声光报警器等方式。
操作人员应熟悉这些激活方法，并能够迅速启动系统。
5. 灭火剂喷洒：在系统激活之后，七氟丙烷气体会通过灭火喷洒装置释放到火灾现场。
七氟丙烷气体是一种无色、无味、无毒的气体，在释放时会迅速形成雾状，并填满整个灭火区域。
七氟丙烷气体通过化学反应以及吸热作用来扑灭火源。
6. 灭火完成后的处理：在七氟丙烷气体灭火完成后，需要对受灾区域进行清理和恢复工作。
同时，灭火系统应进行检查、测试以及维护保养工作，确保系统能够正常使用。
7. 灭火系统维护：为了确保七氟丙烷气体灭火系统的正常工作和高效性，需要进行定期的维护保养工作。
维护保养工作包括对系统的检查、测试、保养以及更换和修理损坏的零部件。
同时，还需要定期清洁和检查喷洒装置、灭火阀等设备。
气体灭火控制系统操作说明七氟丙烷灭火系统具有三种启动方式，即：自动、手动和机械应急启动。
1）、自动操作方式：报警控制器处于自动状态时，保护区内发生火警后，由两种火灾探测器同时探出火灾信号，通过灭火控制器自动启动灭火系统进行灭火。
这种启动方式在喷射药剂前有一段延时，并发出警报。
联动步骤为：第一步：防护区内的烟感探测器探测到火灾信号后，控制盘启动设在该防护区域内的声光报警器发出声光报警。
第二步：同一防护区内的温感探测器报警后，控制盘启动声光报警器发出变调声光报警，并进入延时状态（延时时间为30秒）。
如在延时阶段发现是系统误动作，或防护区确有火灾发生但仅使用手提式灭火器和其它移动式灭火设备即可扑灭的情况下，工作人员可按下设在防护区域外的紧急停止开头暂时停止释放药剂（直至系统复位）。
如需继续开启气体灭火系统，则只需松开紧急停止开头即可继续完成气体喷放过程。
第三步：30秒延时结束时，控制盘输出有源信号开启系统的启动装置以释放灭火气体，此时压力开关上的触点开关上的触头动作并将气体释放信号传至火灾自动报警系统和控制盘，启动防护区外的释放指示灯。
防护区域门外的声光报警器及闪灯，在灭火期间将一直工作，警告所有人员不能进入防护区域，直至火情熄灭。
2、）手动操作方式：是指灭火控制器处在“手动”工作模式下,当防护区发生火情时，由探测器向灭火控制器发出信号，灭火控制器控制声光报警器发出撤离信号，经现场人员确认火灾后，按动灭火控制器上相应防护区的手动按纽，或按动防护区外的“紧急启动/停止”按钮的启动键，灭火控制器相应的联动设备，延时时间为30秒后，通过灭火控制器发出灭火指令，启动灭火钢瓶瓶，释放灭火剂实施灭火。
3）、紧急启动：电动（自动和手动）失灵的情况下，防火区内的人员撤离，操作人员首先关闭联动设备、窗户等不必要的开口，抽掉灭火钢瓶上的安全销，下压推杆，启动灭火钢瓶瓶，释放灭火剂实施灭火。
系统的维护管理1、气体灭火系统应由经过专业培训的专职或兼职人员负责定期检查和维护。

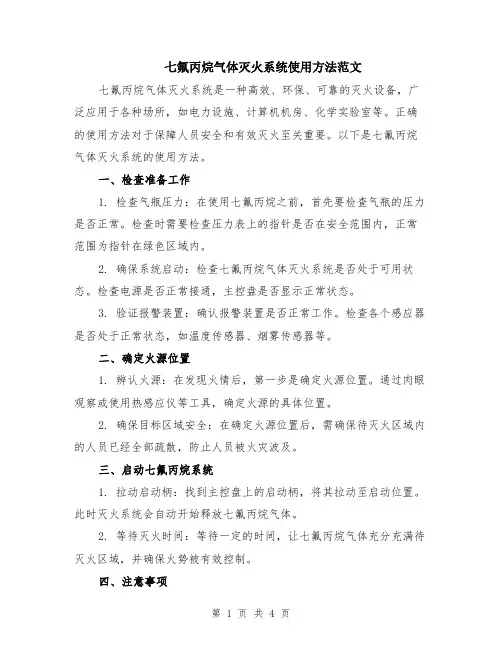

七氟丙烷气体灭火系统使用方法范文七氟丙烷气体灭火系统是一种高效、环保、可靠的灭火设备，广泛应用于各种场所，如电力设施、计算机机房、化学实验室等。
正确的使用方法对于保障人员安全和有效灭火至关重要。
以下是七氟丙烷气体灭火系统的使用方法。
一、检查准备工作1. 检查气瓶压力：在使用七氟丙烷之前，首先要检查气瓶的压力是否正常。
检查时需要检查压力表上的指针是否在安全范围内，正常范围为指针在绿色区域内。
2. 确保系统启动：检查七氟丙烷气体灭火系统是否处于可用状态。
检查电源是否正常接通，主控盘是否显示正常状态。
3. 验证报警装置：确认报警装置是否正常工作。
检查各个感应器是否处于正常状态，如温度传感器、烟雾传感器等。
二、确定火源位置1. 辨认火源：在发现火情后，第一步是确定火源位置。
通过肉眼观察或使用热感应仪等工具，确定火源的具体位置。
2. 确保目标区域安全：在确定火源位置后，需确保待灭火区域内的人员已经全部疏散，防止人员被火灾波及。
三、启动七氟丙烷系统1. 拉动启动柄：找到主控盘上的启动柄，将其拉动至启动位置。
此时灭火系统会自动开始释放七氟丙烷气体。
2. 等待灭火时间：等待一定的时间，让七氟丙烷气体充分充满待灭火区域，并确保火势被有效控制。
四、注意事项1. 确定自身安全性：在使用七氟丙烷气体灭火系统时，确保自身安全。
避免直接接触七氟丙烷气体，以免对身体造成伤害。
2. 隔离灭火区域：在使用七氟丙烷气体灭火系统时，要尽量隔离灭火区域，防止七氟丙烷泄漏扩散到其他区域。
3. 通风保护：在灭火后，要及时采取通风措施，排除灭火区域内七氟丙烷残留的气体，保护人员安全。
4. 定期维护：七氟丙烷气体灭火系统需要定期维护、检查，确保其正常运行。
如发现任何异常，应及时联系专业维修人员。
五、整理工作1. 整理灭火设备：在使用完七氟丙烷气体灭火系统后，要将灭火设备整理归位，确保下次使用时能够正常。
2. 填写灭火记录：在灭火后，要及时填写灭火记录表，详细记录灭火过程及所用灭火剂的情况。
1.七氟丙烷气体灭火系统的详细介绍1.6.灭火系统主要部件1.6.1容器1．储存灭火剂容器混合气体储存容器为高压焊接钢瓶，用于储存七氟丙烷灭火剂。
结构见图4。
技术参数：型号：JP-70,JP-90材料：16MnR公称工作压力：5.0MPa钢瓶容积：70L,90L钢瓶重量：71.6kg,83.6kg充装介质：七氟丙烷最大充装压力：2.5MPa（20℃）4.2MPa（20℃）高度：930mm,1135mm直径：Φ362mm图4 灭火剂容器2．储存启动气体容器启动气体储存容器为高压无缝钢瓶，用以储存启动气体N2。
结构见图5。
技术参数：材料：45工作压力：15MPa试验压力：22.5MPa充装介质：N2最大充装压力：6MPa（20℃）高度：200mm直径：Φ81mm图5 启动气体容器1.6.2容器阀1． 灭火剂容器阀灭火剂容器阀装于灭火剂储存容器上，具有封存、释放、充装、超压排放、检漏等功能。
结构见图6。
技术参数：型号：HRF32/2.5，HRF32/4.2 工作压力：2.5 MPa ，4.2MPa(20℃) 强度试验压力：5.1 MPa ，7.95MPa 公称通径：32mm 手动开启力：≤150N 手动开启行程：≤300mm 气动开启力：≤1.0MPa安全泄压装置动作压力：4.25±0.21MPa6.63±0.33MPa检漏装置：七氟丙烷专用压力显示器图6 灭火剂容器阀2． 启动气体容器阀启动气体容器阀装于启动气体容器上，具有封存、释放、充装、检漏等功能。
结构见图7。
技术参数：型号：ECF6/6工作压力：6MPa （20℃） 强度试验压力：9.9MPa 公称通径：6mm检漏装置：压力显示器图7 启动气体容器阀1.6.3单向阀1． 灭火剂管路单向阀灭火剂管路单向阀装于连接管（压力软管）与集流管之间，防止七氟丙烷从集流管向灭火剂储存容器返流。
结构见图8。
图8 灭火剂管路单向阀技术参数：型号：HDF-32/4.2工作压力：4.2MPa（20℃）强度试验压力：7.95MPa公称通径：32mm开启压力：≤0.1 MPa2.启动管路单向阀启动管路单向阀装于启动管路上，用来控制气体流动方向，启动特定的阀门。
结构见图9。
图9 启动管路单向阀技术参数：型号：HDF-6/6工作压力：6MPa(20℃)强度试验压力：9.9MPa公称通径：6mm 开启压力：0.1 MPa1.6.4连接管（压力软管）压力软管安装在容器阀与灭火剂管路单向阀之间，用以缓冲灭火剂释放时的冲力。
结构见图10。
技术参数：型号：HYG-32/4.2工作压力：4.2MPa(20℃)强度试验压力：7.95MPa公称通径：32mm图10 连接管1.6.5安全泄压阀安全泄压阀安装在灭火剂容器阀和集流管上，以防止灭火剂容器和灭火剂管道非正常受压时爆炸，安全阀为膜片式结构，安全可靠。
结构见图11。
图11 安全泄压阀膜片集流管的安全泄压阀技术参数：型号：HAF-12/2.5， HAF-12/4.25爆破压力：4.25±0.21MPa6.63±0.33MPa泄流口径：12mm1.6.6选择阀选择阀用于组合分配系统中，用于控制七氟丙烷灭火剂流向火灾现场。
结构见图12。
技术参数：型号：HZFXX/4.2公称工作压力：4.2MPa(20℃)强度试验压力：7.95MPa手动开启力：≤150N手动开启行程：≤300mm气动开启力：≤1.0MPa图12 选择阀1.6.7信号反馈装置（压力讯号器）信号反馈装置安装在选择阀或相应的管道上，当灭火剂通过该管段时压力讯号器动作，将信号反馈给报警控制器。
结构见图13。
技术参数：型号：HYQ-10/4.2工作压力：4.2MPa（20℃）强度试验压力：7.95MPa微动开关触点容量：DC24V，1A图13 压力讯号器1.6.8集流管集流管装于瓶组顶部，各灭火剂储存容器释放的七氟丙烷由集流管集中后通过减压装置、选择阀（组合分配系统）或直接流向喷嘴喷洒。
结构见图14。
图14 集流管技术参数：工作压力：2.5，4.2MPa （20℃） 强度试验压力：5.2，7.95MPa安全泄压装置动作压力：4.25±0.21MPa ，6.63±0.33MPa1.6.9电 磁 阀电磁阀安装于启动气体容器阀上，通过报警控制器提供的启动电流启动电磁阀打开容器阀，提供启动气流，以实现自动和远距离手动启动。
电磁阀还具备机械启动功能，紧急时由人工打开与防护区对应的电磁阀即可实现IG-541灭火剂喷放灭火。
结构见图15。
技术参数： 型号：MFZ1-4.5 额定电压（DC ）：24V 额定电流：1.5V 启动力：45N启动行程：6mm图15 电磁阀1.6.10压力显示器1. 灭火剂瓶组压力显示器灭火剂瓶组压力显示器安装在灭火剂容器阀上，是灭火剂瓶组的检漏装置。
外形尺寸见图16。
技术参数：公称压力：2.5MPa，4.2MPa(20℃)最大工作压力： 5、8 MPa最小工作压力： 0 MPa图16 灭火剂瓶组压力显示器2.启动气体瓶组压力显示器启动气体瓶组压力显示器安装在启动气体瓶组上，是启动气体瓶组的检漏装置。
结构见图17。
技术参数：公称压力：6MPa(20℃)最大工作压力：10 MPa最小工作压力：0 MPa图17 启动气体瓶组压力显示器1.6.11管路附件管接头采用35钢或Q235-A钢材料，内外表面镀锌处理，设计压力为5.3MPa,经过7.95MPa水压强度试验。
局部阻力损失当量长度（m）1.6.12全淹没喷嘴全淹没喷嘴能向整个保护区均匀喷射。
所有喷嘴均经过专门钻孔以适应特殊设计要求。
喷嘴的最大保护高度为5.0m，喷嘴的最小保护高度为0.3m；当防护区高度小于1.5m时,喷嘴的保护半径小于等于3.5m；当防护区高度大于1.5m时,喷嘴的保护半径小于等于5m;喷嘴是用标准的黄铜制成。
结构见图18。
图18 全淹没喷嘴1.7.灭火系统使用方法●该系统安装竣工后，需经有关部门验收合格后方可投入使用。
●该系统的启动方式为自动控制、手动控制和机械应急手动控制三种。
一般情况下应使用手动控制，在保护区无人的情况下可以转换为自动控制，当自动控制和手动控制不能执行时，应采用机械应急手动控制。
●自动控制：将报警控制器上控制方式选择键拨到“自动”位置，灭火系统处于自动控制状态。
当保护区域发生火情，火灾探测器发出火灾信号，报警控制器立即发出声、光报警信号，灭火控制器接受到两个独立的火灾报警信号，发出联动指令，关闭联动设备，经过30秒延时，发出灭火指令，打开与保护区域相应的电磁阀释放启动气体，启动气体通过启动管路打开相应的选择阀和容器阀释放灭火剂，实施灭火。
●（电气）手动控制：将灭火控制器上控制方式选择键拨到“手动”位置，灭火系统处于手动控制状态。
当一保护区域发生火情，可按下手动控制盒或控制器上启动按钮即可按规定程序启动灭火系统释放灭火剂，实施灭火。
在自动控制状态，仍可实现（电气）手动控制。
●机械应急手动控制：当一保护区域发生火情，灭火控制器不能发出灭火指令时，应立即通知所有人员撤离现场，关闭联动设备，然后拨出与保护区域相应的电磁阀上的安全卡套，压下圆头把手打开电磁阀，释放启动气体，即可打开相应的选择阀、容器阀、释放灭火剂，实施灭火。
如果此时遇上电磁阀维修或启动钢瓶充换启动气体或其它原因不能开启相应的选择阀、容器阀时，应立即按下列程序操作：第一、打开与保护区域相应的选择阀手柄；第二、按下容器阀上的机械应急启动把手打开容器阀，释放灭火剂，实施灭火。
●当发出火情警报，在延时时间内却发现有异常情况下不需启动灭火系统进行灭火时，可按下手动控制盒或控制器上的紧急停止按钮，即可停止灭火控制器灭火指令的发出。
2.操作和维护手册2.1七氟丙烷气体灭火系统运行操作规程1.目的本规程用于加强七氟丙烷气体灭火系统的管理，确保其完好有效，制定本规程。
2.范围本规程适用于七氟丙烷气体灭火系统的管理。
3.管理内容3.1 七氟丙烷灭火机理七氟丙烷灭火系统的灭火机理为抑制作用，灭火药剂遇高温自行分解，并与空气中的氧气发生化学反应，使空气中游离氧的数量减少，终止燃烧链，使燃烧不能继续。
3.2 灭火系统动作程序图3.3 灭火系统使用方法3.3.1 系统的启动方式为自动控制、手动控制和机械应急手动控制三种。
一般情况下应使用手动控制，在保护区无人的情况下可以转换为自动控制，当自动控制和手动控制不能执行时，应采用机械应急手动控制。
5.3.2 自动控制：将报警控制器上控制方式选择键拨到“自动”位置，灭火系统处于自动控制状态。
当保护区域发生火情，火灾探测器发出火灾信号，报警控制器立即发出声、光报警信号，灭火控制器接受到两个独立的火灾报警信号，发出联动指令，关闭联动设备，经过30 秒延时，发出灭火指令，打开与保护区域相应的电磁阀释放启动气体，启动气体通过启动管路打开相应的选择阀和容器阀释放灭火剂，实施灭火。
5.3.3 （电气）手动控制：将灭火控制器上控制方式选择键拨到“手动”位置，灭火系统处于手动控制状态。
当一保护区域发生火情，可按下手动控制盒或控制器上启动按钮即可按规定程序启动灭火系统释放灭火剂，实施灭火。
在自动控制状态，仍可实现（电气）手动控制。
5.3.4 机械应急手动控制：当一保护区域发生火情，灭火控制器不能发出灭火指令时，应立即通知所有人员撤离现场，关闭联动设备，然后拨出与保护区域相应的电磁阀上的安全卡套，压下圆头把手打开电磁阀，释放启动气体，即可打开相应的选择阀、容器阀、释放灭火剂，实施灭火。
如果此时遇上电磁阀维修或启动钢瓶充换启动气体或其它原因不能开启相应的选择阀、容器阀时，应立即按下列程序操作：a) 打开与保护区域相应的选择阀手柄；b) 按下容器阀上的机械应急启动把手打开容器阀，释放灭火剂，实施灭火。
5.3.5 当发出火情警报，在延时时间内却发现有异常情况下不需启动灭火系统进行灭火时，可按下手动控制盒或控制器上的紧急停止按钮，即可停止灭火控制器灭火指令的发出。
3.4 灭火系统的检查和维护3.4.1 七氟丙烷气体灭火系统是一种高效灭火装置，自动化程度高、密封要求严。
为了确保工作的可靠性，应由经过专门培训并经考试合格的专人负责定期检查和维护。
3.4.2 应按规定建立完善的维护保养制度，制订操作规程。
对本系统的定期检查应做好记录，记录由检查人员签字后归档保存，检查中发现的问题应及时处理。
3.4.3 每月应对本系统进行两次检查，检查内容及要求应符合下列规定：a) 对储存容器、选择阀、灭火剂流动管路单向阀、压力软管、集流管、启动装置、管网与喷嘴等全部系统部件进行外观检查，系统部件应无碰撞变形及其它机械性损伤，表面应无锈蚀，保护涂层应完好，铭牌应清晰，手动操作装置的铅封和安全标志应完整。
