气体灭火系统分类和组成通用版

气体灭火系统是指由气体作为灭火剂的灭火系统。

气体灭火系统主要包括管道安装、系统组件安装（喷头、选择阀、存储装置）、二氧化碳称重检验装置。

一、七氟丙烷灭火系统七氟丙烷自动灭火系统是一种高效能的灭火设备，其灭火剂七氟丙烷是一种无色、无味、低毒性、绝缘性好、无二次污染的气体。

七氟丙烷自动灭火系统是由存储瓶组、存储瓶组架、液流单向阀、集流管、选择阀、三通、异径三通、弯头、异径弯头、法兰、安全阀、压力信号发送器、管网、喷嘴、药剂、火灾探测器、气体灭火控制器、声光报警器、警铃、放气指示灯、紧急启动/停止按钮等组成。

七氟丙烷灭火装置分为有管网和无管网（柜式）两种。

1、有管网系统又分为内贮压系统和外贮压系统，其主要区别为灭火药剂的传送距离不同，内贮压系统的传送距离一般不超过60m，外贮压系统的传送距离可达220m。

2、无管网系统气体灭火剂储存瓶包装成灭火柜，外形美观，平时放在需要保护的防护区内，在发生火灾时，不需要经过管路，直接就在防护区内喷放灭火，其灭火效能高，灭火速度快、毒性低、对设备无污损，灭火装置性能优良，其控制部分可与消防控制中心相衔接。

二、二氧化碳灭火系统二氧化碳灭火系统一般为有管网灭火系统，由储存灭火剂的储存容器和容器阀、应急操作机构、连接软管和止回阀、泄压装置、集流管、固定支架、管道和管道附件、喷嘴、储存启动气源的小钢瓶和电瓷瓶头阀、气源管路以及探测、报警、控制器等组成。

1、按应用方式可分为全淹没灭火系统和局部应用灭火系统。

1）全淹没灭火系统是指在规定的时间内，向防护区喷射一定浓度的二氧化碳，并使其均匀地充满整个防护区的灭火系统，用于扑救封闭空间内的火灾。

2）局部应用灭火系统是指向保护对象以设计喷射率直接喷射二氧化碳，并持续一定时间的灭火系统。

2、按系统结构可分为有管网系统和无管网系统，管网系统又可分为组合分配系统和单元独立系统。

1）组合分配系统是指用一套二氧化碳储存装置保护两个或两个以上防护区的灭火系统。

2024年气体灭火系统分类和组成随着科技的不断发展，气体灭火系统作为一种高效、环保、可靠的灭火方式，在2024年将有更多的应用和发展。

根据灭火剂的种类和使用方式，气体灭火系统可以分为固定式气体灭火系统和便携式气体灭火系统。

下面，我将详细介绍这两种气体灭火系统的分类和组成。

一、固定式气体灭火系统固定式气体灭火系统是应用最广泛的一种气体灭火系统，主要用于固定场所的消防灭火。

根据灭火剂的类别不同，固定式气体灭火系统可以分为以下几种。

1. 惰性气体灭火系统惰性气体灭火系统采用惰性气体作为灭火剂，常见的有氮气、氩气、氦气等。

惰性气体灭火系统主要是通过将惰性气体注入被保护空间，使氧气浓度降低，达到灭火的目的。

惰性气体具有不导电、不腐蚀、不污染等特点，适用于电子设备、计算机机房、通信设备等敏感设备的灭火。

2. 卤代烷类气体灭火系统卤代烷类气体灭火系统利用卤代烷类化合物作为灭火剂，常见的有FM200、HFC227ea等。

卤代烷类气体灭火系统主要是通过化学反应抑制火焰的传播，并降低燃烧过程中的温度，从而达到灭火的目的。

由于卤代烷类气体具有高效、无污染、无残留等特点，适用于计算机机房、文档室、仓库等场所的灭火。

3. 二氧化碳气体灭火系统二氧化碳气体灭火系统是一种传统的气体灭火系统，广泛应用于机房、变电站、船舶等场所。

二氧化碳气体灭火系统利用二氧化碳作为灭火剂，通过增加空间内二氧化碳浓度，抑制火焰的燃烧，达到灭火的目的。

二氧化碳气体具有高效、无污染、无残留等特点，但也存在一定的危险性，需要慎重使用。

固定式气体灭火系统通常由以下几个组成部分组成。

1. 储存容器储存容器是固定式气体灭火系统的核心组成部分，用于储存灭火剂。

根据灭火系统的要求和场所的实际情况，储存容器可以选择钢瓶、压力罐等不同类型。

2. 管道系统管道系统是固定式气体灭火系统的输送通道，用于将储存容器内的灭火剂输送到被保护的空间。

管道系统通常需要经过严格设计和布置，以确保灭火剂能够在短时间内覆盖到整个被保护空间。

气体灭火系统分类和组成气体灭火系统一般由灭火剂储存装置、启动分配装置、输送释放装置、监控装置等组成。

为满足各种保护对象的需要，最大限度地降低火灾损失，根据其充装不同种类灭火剂、采用不同增压方式，气体灭火系统具有多种应用形式。

一、系统分类按使用的灭火剂分类1．二氧化碳灭火系统二氧化碳灭火系统是以二氧化碳作为灭火介质的气体灭火系统。

二氧化碳是一种惰性气体，对燃烧具有良好的窒息和冷却作用。

二氧化碳灭火系统按灭火剂储存压力不同可分为高压系统和低压系统两种应用形式。

管网起点计算压力：高压系统应取5.17MPa，低压系统应取2.07MPa。

高压储存容器中二氧化碳的温度与储存地点的环境温度有关。

因此，容器必须能够承受最高预期温度所产生的压力。

储存容器中的压力还受二氧化碳灭火剂充装密度的影响。

因此，在最高储存温度下的充装密度要注意控制，充装密度过大，会在环境温度升高时因液体膨胀造成保护膜片破裂而自动释放灭火剂。

低压系统储存容器内二氧化碳灭火剂温度利用保温和制冷手段被控制在-18℃～-20℃之间。

典型的低压储存装置是压力容器外包一个密封的金属壳，壳内有隔热材料，在储存容器一端安装一个标准的制冷装置，它的冷却蛇管装于储存容器内。

2．七氟丙烷灭火系统以七氟丙烷作为灭火介质的气体灭火系统。

七氟丙烷灭火剂属于卤代烷灭火剂系列，具有灭火能力强、灭火剂性能稳定的特点，但与卤代烷1301和卤代烷1211灭火剂相比，臭氧层损耗能力为0，全球温室效应潜能值很小，不含破坏大气环境。

但七氟丙烷灭火剂及其分解产物对人有毒性危害，使用时应引起重视。

3．惰性气体灭火系统惰性气体灭火系统，包括：IG01灭火系统、IG100灭火系统、IG55灭火系统、IG541灭火。

气体灭火系统分类和组成气体灭火系统是一种常见的灭火设备，主要通过释放有害气体使火灾窒息达到灭火的目的。

根据使用的灭火气体的不同，可以将气体灭火系统分为以下几种类型：1. CO2灭火系统CO2气体是一种常用的灭火气体，主要用于灭电气设备、油污和易燃液体等类别的火灾。

CO2灭火系统主要由灭火储存瓶、气体管道、灭火喷嘴、控制阀等组成。

CO2灭火系统在灭火过程中通常需要采取将局部区域封闭才能灭火的方式，因为CO2气体的释放量比空气重，不易扩散，需要灭火的区域需要关闭门窗以增加浓度。

2. 惰性气体灭火系统惰性气体灭火系统是指通过释放使氧浓度减少的惰性气体来灭火，如Inert Gas、Argonite、IG-55等。

惰性气体灭火系统主要由灭火储存瓶、气体管道、灭火喷嘴、控制阀等组成。

控制系统通常会监测氧气的浓度，保证灭火时氧气的浓度降低至最低，而不会对人体造成危害。

惰性气体灭火系统适用于高价值和重要设备的灭火，保证灭火后不会对设备造成伤害。

3. 压缩空气泡沫灭火系统压缩空气泡沫灭火系统又称为泡沫灭火系统，它将气体和水混合喷射，形成泡沫灭火，常用于液体及固体火灾的灭火。

压缩空气泡沫灭火系统主要由泡沫生成器、储存罐、管道、灭火喷头、控制系统等组成。

泡沫灭火系统具有容易维护的优点，可以在厂房或液体存储区等需要经常进行保养的场所使用。

4. 氟化物灭火系统氟化物灭火系统是一种新型的气体灭火系统，通过释放氟化氢等氟代烷类物质灭火，由于其具有良好的灭火效果，同时对环境的污染小，被广泛应用。

主要由储存瓶、管路、释放阀、喷嘴、控制系统等部分组成。

5. 蒸汽灭火系统蒸汽灭火系统是一种利用水蒸气来达到灭火的系统。

灭火原理是利用高温蒸汽吸热蒸发时放出的大量热量能够吸收燃烧区域的热能，使燃烧区域的温度降低到火灾极限以下。

主要由蒸发器、喷嘴、控制系统等组成。

蒸汽灭火系统一般适用于带电设备、易燃液体火灾等场所。

总之，不同类型的气体灭火系统适用于不同的火灾类型。

气体灭火系统介绍资料气体灭火系统是一种新型的火灾灭火装置，多用于机房、电力设备、仓储、工业等场所。

它可以灭火、清除火源，并在一定时限内无害化地替代传统方法使用水消防，使火灾得到更好的控制和灭除。

这篇文章将介绍气体灭火系统的组成、工作原理、优缺点以及应用范围等方面。

一、组成和原理1. 组成气体灭火系统由以下组成部分组成：1.1 气瓶组：存储灭火气体的容器，通常由钢制或复合材料制成，经过特殊设计和处理，能承受高压和热量。

1.2 灭火装置：通常为自动喷头，根据场所的大小和危险程度设置数量和喷射位置。

1.3 管道系统：连接气瓶组和灭火装置的管路，采用高压软管或金属管道。

1.4 控制系统：控制气瓶组开启、气体灭火装置喷射、火灾检测、人员警报等功能。

2. 工作原理当发生火灾时，气体灭火系统的控制系统将启动灭火程序。

气瓶组内的灭火气体经过释放装置进入管道系统，经过喷头喷射到火源区域，使氧气浓度下降，切断火灾的供氧源，从而达到灭火的目的。

在喷射气体过程中，一般会有自动或手动的喷雾降温装置，确保火灾被完全控制和消灭。

二、优缺点1. 优点2.1 不留残留物：使用气体灭火系统不需要使用水或其他介质，对设备和现场不会留下任何残留物质，因而很适用于有各种敏感设备的场所。

2.2 灵活性好：气体灭火系统可以根据需要灵活地控制灭火量和引起的影响，而其他灭火方法则可能根本不适用。

2.3 速度快：气体灭火系统能够迅速响应，迅速启动，从而快速灭火，以减少火灾损失。

2.4 安全性高：气体灭火系统灭火过程中不会产生二次次爆炸和火灾扩散，是一种比较安全可靠的消防方法。

2. 缺点2.1 高价格：相对于其他常规的灭火设备，气体灭火系统的价格较高，对一些小型的场所来说，其成本可能会很高。

2.2 对环境有影响：虽然气体灭火系统不会留下任何残留物，但其喷射的气体会对环境产生一定的影响。

三、应用范围气体灭火系统广泛应用于以下场所：3.1 电力设施：替代传统的水防火系统，在不停电的情况下，控制电器、开关等设备的火灾。

——方案计划参考范本——气体灭火系统分类和组成______年______月______日____________________部门气体灭火系统一般由灭火剂储存装置、启动分配装置、输送释放装置、监控装置等组成。

为满足各种保护对象的需要，最大限度地降低火灾损失，根据其充装不同种类灭火剂、采用不同增压方式，气体灭火系统具有多种应用形式。

一、系统分类（一）按使用的灭火剂分类1．二氧化碳灭火系统二氧化碳灭火系统是以二氧化碳作为灭火介质的气体灭火系统。

二氧化碳是一种惰性气体，对燃烧具有良好的窒息和冷却作用。

二氧化碳灭火系统按灭火剂储存压力不同可分为高压系统（指灭火剂在常温下储存的系统）和低压系统（指将灭火剂在-18℃～-20℃低温下储存的系统）两种应用形式。

管网起点计算压力（绝对压力）：高压系统应取5.17MPa，低压系统应取2.07MPa。

高压储存容器中二氧化碳的温度与储存地点的环境温度有关。

因此，容器必须能够承受最高预期温度所产生的压力。

储存容器中的压力还受二氧化碳灭火剂充装密度的影响。

因此，在最高储存温度下的充装密度要注意控制，充装密度过大，会在环境温度升高时因液体膨胀造成保护膜片破裂而自动释放灭火剂。

低压系统储存容器内二氧化碳灭火剂温度利用保温和制冷手段被控制在-18℃～-20℃之间。

典型的低压储存装置是压力容器外包一个密封的金属壳，壳内有隔热材料，在储存容器一端安装一个标准的制冷装置，它的冷却蛇管装于储存容器内。

2．七氟丙烷灭火系统以七氟丙烷作为灭火介质的气体灭火系统。

七氟丙烷灭火剂属于卤代烷灭火剂系列，具有灭火能力强、灭火剂性能稳定的特点，但与卤代烷1301和卤代烷1211灭火剂相比，臭氧层损耗能力（ODP）为0，全球温室效应潜能值（GWP）很小，不含破坏大气环境。

但七氟丙烷灭火剂及其分解产物对人有毒性危害，使用时应引起重视。

3．惰性气体灭火系统惰性气体灭火系统，包括：IG01（氩气）灭火系统、IG100（氮气）灭火系统、IG55（氩气、氮气）灭火系统、IG541（氩气、氮气、二氧化碳）灭火系统。

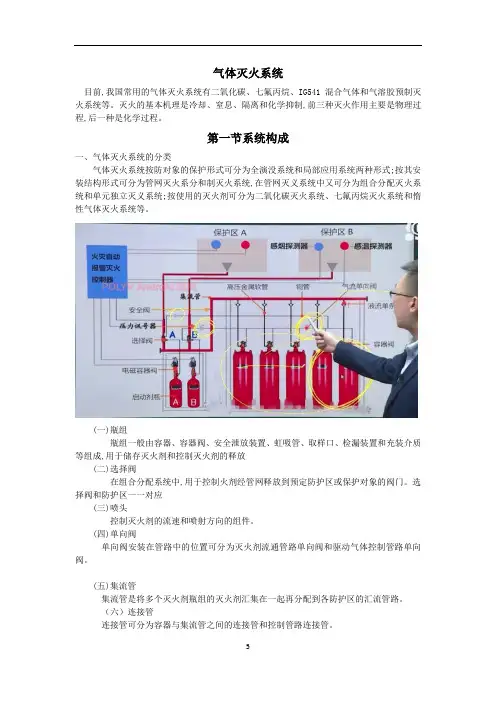

气体灭火系统目前,我国常用的气体灭火系统有二氧化碳、七氟丙烷、IG541混合气体和气溶胶预制灭火系统等。

灭火的基本机理是冷却、窒息、隔离和化学抑制,前三种灭火作用主要是物理过程,后一种是化学过程。

第一节系统构成一、气体灭火系统的分类气体灭火系统按防对象的保护形式可分为全演没系统和局部应用系统两种形式;按其安装结构形式可分为管网灭火系分和制灭火系统,在管网灭义系统中又可分为组合分配灭火系统和单元独立灭义系统;按使用的灭火剂可分为二氧化碳灭火系统、七氟丙烷灭火系统和惰性气体灭火系统等。

(一)瓶组瓶组一般由容器、容器阀、安全泄放装置、虹吸管、取样口、检漏装置和充装介质等组成,用于储存灭火剂和控制灭火剂的释放(二)选择阀在组合分配系统中,用于控制火剂经管网释放到预定防护区或保护对象的阀门。

选择阀和防护区一一对应(三)喷头控制灭火剂的流速和喷射方向的组件。

(四)单向阀单向阀安装在管路中的位置可分为灭火剂流通管路单向阀和驱动气体控制管路单向阀。

(五)集流管集流管是将多个灭火剂瓶组的灭火剂汇集在一起再分配到各防护区的汇流管路。

（六）连接管连接管可分为容器与集流管之间的连接管和控制管路连接管。

（七）安全泄放装置安全泄放装置装于瓶组和集流管上,以防止瓶组和灭火剂管道非正常受压时爆炸。

瓶组上的安全泄放装置可裝在容器上或容器阀上。

安全泄放装置可分为灭火剂瓶组安全泄放装置、驱动气体瓶组安全泄放装置和集流管安全泄放装置。

（八）驱动装置驱动装置用于驱动容器阀、选择阀使其动作。

(九)检漏装置检漏装置用于监测瓶组内介质的压力或质量损失。

它包括压力显示器、称重装置和液位測量装置等(十)信号反馈装置信号反馈装置是安装在灭火剂释放管路或选择阀上,将灭火剂释放的压力或流量信号转换为电信号,并反馈到控制中心的装置。

常见的是把压力信号转换为电信号的信号反馈装置, 一般也称为压力开关。

(十一)低泄高封阀低泄高封阀是为了防止系统由于驱动气体泄漏的累积而引起系统的误动作而在管路中设置的阀门。

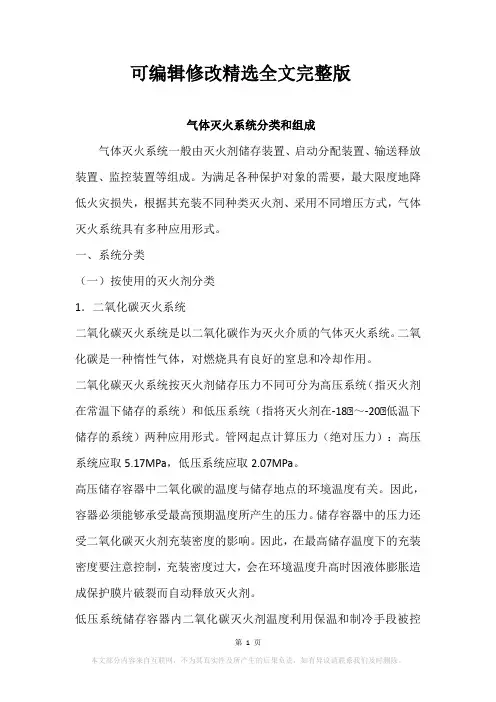

可编辑修改精选全文完整版气体灭火系统分类和组成气体灭火系统一般由灭火剂储存装置、启动分配装置、输送释放装置、监控装置等组成。

为满足各种保护对象的需要，最大限度地降低火灾损失，根据其充装不同种类灭火剂、采用不同增压方式，气体灭火系统具有多种应用形式。

一、系统分类（一）按使用的灭火剂分类1．二氧化碳灭火系统二氧化碳灭火系统是以二氧化碳作为灭火介质的气体灭火系统。

二氧化碳是一种惰性气体，对燃烧具有良好的窒息和冷却作用。

二氧化碳灭火系统按灭火剂储存压力不同可分为高压系统（指灭火剂在常温下储存的系统）和低压系统（指将灭火剂在-18℃～-20℃低温下储存的系统）两种应用形式。

管网起点计算压力（绝对压力）：高压系统应取5.17MPa，低压系统应取2.07MPa。

高压储存容器中二氧化碳的温度与储存地点的环境温度有关。

因此，容器必须能够承受最高预期温度所产生的压力。

储存容器中的压力还受二氧化碳灭火剂充装密度的影响。

因此，在最高储存温度下的充装密度要注意控制，充装密度过大，会在环境温度升高时因液体膨胀造成保护膜片破裂而自动释放灭火剂。

低压系统储存容器内二氧化碳灭火剂温度利用保温和制冷手段被控制在-18℃～-20℃之间。

典型的低压储存装置是压力容器外包一个密封的金属壳，壳内有隔热材料，在储存容器一端安装一个标准的制冷装置，它的冷却蛇管装于储存容器内。

2．七氟丙烷灭火系统以七氟丙烷作为灭火介质的气体灭火系统。

七氟丙烷灭火剂属于卤代烷灭火剂系列，具有灭火能力强、灭火剂性能稳定的特点，但与卤代烷1301和卤代烷1211灭火剂相比，臭氧层损耗能力（ODP）为0，全球温室效应潜能值（GWP）很小，不含破坏大气环境。

但七氟丙烷灭火剂及其分解产物对人有毒性危害，使用时应引起重视。

3．惰性气体灭火系统惰性气体灭火系统，包括：IG01（氩气）灭火系统、IG100（氮气）灭火系统、IG55（氩气、氮气）灭火系统、IG541（氩气、氮气、二氧化碳）灭火系统。

气体灭火系统分类和组成气体灭火系统是一种常见的灭火设备，广泛应用于各种场所，特别适用于需要快速、有效灭火的场合。

气体灭火系统根据使用的灭火介质和工作原理的不同可以分为多种不同类型。

下面将对气体灭火系统的分类和组成进行详细介绍。

一、气体灭火系统的分类1. 惰性气体灭火系统：惰性气体是指在正常温度下不易燃，也不支持燃烧。

惰性气体灭火系统主要通过削弱火焰的氧浓度以达到灭火的效果。

常用的惰性气体包括氮气、二氧化碳、氩气等。

惰性气体灭火系统可分为以下几种类型：- 清洁气体灭火系统：清洁气体具有无色、无味、无污染的优点，适用于对环境影响要求较高的场所，如计算机房、档案室等。

- 惰性气体灭火系统：主要用于需要快速灭火并保护重要设备和贵重物品的场所，如变电所、油库等。

- 惰性气体泡沫灭火系统：结合了泡沫灭火和惰性气体灭火的特点，具有较好的灭火效果，并且对设备和物品的损伤较小。

2. 化学气体灭火系统：化学气体的灭火原理主要是通过抑制火焰的化学链反应来实现的。

常用的化学气体灭火系统包括卤代烷、沸石分子筛等。

化学气体灭火系统可分为以下几种类型：- 低压系统：主要应用于小型和中型场所，如计算机机房、通信机房等。

- 高压系统：主要应用于大型场所，如电力设施、博物馆等。

3. 气体扑救系统：气体扑救系统是一种将灭火介质从下方向上喷洒到火源上方，迅速将火势扑灭的系统。

常见的气体扑救系统包括雾化扑救系统、喷射式扑救系统等。

气体扑救系统可分为以下几种类型：- 雾化扑救系统：可以形成均匀的细雾，将气体灭火剂喷洒到火源上方，迅速灭火。

- 喷射式扑救系统：通过喷射管将气体灭火剂直接喷射到火源上方进行灭火。

二、气体灭火系统的组成气体灭火系统一般由灭火介质储存装置、灭火喷头、控制系统等组成。

下面将对每个组成部分进行详细介绍。

1. 灭火介质储存装置：灭火介质储存装置用于存储气体灭火系统所使用的灭火介质。

常见的灭火介质储存装置包括气瓶、气体储存罐等。

气体灭火系统分类和组成气体灭火系统是一种通过将灭火剂气体释放到火灾中，控制火源的燃烧、扑灭火灾的一种灭火方式。

随着现代工业的发展，人们对消防灭火技术的要求越来越高，气体灭火系统被广泛应用于各行业。

分类气体灭火系统根据灭火剂的种类，可以分为以下几类：惰性气体灭火系统惰性气体灭火系统（Inert Gas System）是利用气体本身的化学性质，控制燃烧反应达到灭火的效果。

惰性气体灭火系统通常采用氮气、二氧化碳、氩气等作为灭火剂。

这些气体主要通过摆脱火灾区域中的氧气，抑制火焰的燃烧。

化学气体灭火系统化学气体灭火系统（Chemical Gas System）是通过灭火剂对火源的化学反应，使得火源得以控制，达到灭火的目的。

灭火剂通常采用全氟烷、氟利昂等氟代碳化合物或羟基腈等高分子化合物。

这种灭火系统一般不会损坏机器、设备和电子设备，适用范围广。

泡沫灭火系统泡沫灭火系统（Foam System）是通过泡沫抑制火源的燃烧，降低火源温度，达到灭火的效果。

泡沫灭火系统通常采用生物降解泡沫液，具有环保、无毒、无味、粘附力强等特点。

组成气体灭火系统主要由以下几部分组成：控制系统控制系统是气体灭火系统的核心，负责控制灭火剂的释放和控制火源的燃烧状态。

控制系统一般包括控制器、检测器、可编程逻辑控制器（PLC）等。

灭火剂贮存系统灭火剂贮存系统主要包括灭火剂罐、管道系统、喷头等。

灭火剂罐一般采用高压储备罐、低压储备罐和气瓶等形式存储灭火剂，管道系统负责将灭火剂输送到消防区域，在关键部位设置喷头发射灭火剂。

排放系统排放系统负责排出灭火后的残留气体，例如二氧化碳、氮气等，保证消防区域内的氧气浓度不低于安全标准。

辅助设备辅助设备主要包括火灾报警器、预警系统等，用于确保及时驱散人员、提供火灾预警信息，防止火灾发生。

总结气体灭火系统是一种能够快速、高效、准确地控制火源燃烧的消防灭火工具。

不同种类的气体灭火系统具有各自的优缺点，根据不同的消防场所和环境，选择合适的灭火系统，不仅能够提高灭火效率，保护人员的生命财产安全，同时也能更好地保护环境、减少污染。

气体灭火系统分类和组成气体灭火系统是一种通过释放一定的灭火剂来抑制火灾的系统，一般适用于需要保护设备、机械、电气设备或者涉及到珍贵或有毒物质的场所。

它的工作原理是通过将灭火剂排入火灾点，降低火灾区域内的氧浓度，从而控制火势的蔓延和扑灭火焰。

气体灭火系统通常根据使用的灭火剂不同可以进行分类。

下面就分别介绍几种常见的气体灭火系统的分类和组成。

1. 压缩气体灭火系统压缩气体灭火系统一般通过存储在压力容器中的压缩气体来灭火。

常见的压缩气体灭火剂包括二氧化碳（CO2）、惰性气体（如氮气和氩气）以及化学灭火剂（如低沸点液化气体）。

系统一般由存储容器、消防阀、管路、喷头和控制装置等组成。

- 存储容器：通常采用高压容器或者液化气体储罐来存储压缩气体。

根据不同的灭火剂，容器会有不同的设计和特点。

- 消防阀：消防阀用于控制压缩气体的释放，一般安装在储存容器和灭火剂管路之间。

- 管路：管路将储存容器和喷头连接起来，将压缩气体传送到火灾区域。

- 喷头：喷头分布在需要保护的区域，通过喷射出来的气体将灭火剂均匀地释放到火灾区域。

- 控制装置：控制装置负责对灭火系统进行监控和控制，包括启动和停止系统、检测火灾信号、监测气体浓度等。

2. 卤化烷灭火系统卤化烷灭火系统主要以卤代烃类物质作为灭火剂，如卤代甲烷、卤代乙烷等。

这类灭火剂具有较高的灭火效果和较低的电导率，可以用于灭火和扑救电器设备等。

卤化烷灭火系统的组成包括存储容器、排放装置、控制装置以及监测和传感器装置等。

- 存储容器：用于存储卤化烷灭火剂，通常是密封的金属容器。

- 排放装置：用于将卤化烷灭火剂从储存容器中排放到火灾区域，一般包括喷嘴、管路和放气阀等。

- 控制装置：负责监测火灾信号，启动和停止灭火系统，控制灭火剂的排放。

- 监测和传感器装置：用于监测火灾发生的信号，向控制装置发送指令，确保灭火系统能够及时启动。

3. 惰性气体灭火系统惰性气体灭火系统是利用惰性气体来灭火的一种系统。

气体灭火系统分类和组成文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-气体灭火系统一般由灭火剂储存装置、启动分配装置、输送释放装置、监控装置等组成。

为满足各种保护对象的需要，最大限度地降低火灾损失，根据其充装不同种类灭火剂、采用不同增压方式，气体灭火系统具有多种应用形式。

一、系统分类（一）按使用的灭火剂分类: 二氧化碳灭火系统、七氟丙烷灭火系统、惰性气体灭火系统、热气溶胶灭火系统1．二氧化碳灭火系统二氧化碳灭火系统是以二氧化碳作为灭火介质的气体灭火系统。

二氧化碳是一种惰性气体，对燃烧具有良好的窒息和冷却作用。

二氧化碳灭火系统按灭火剂储存压力不同可分为高压系统（指灭火剂在常温下储存的系统）和低压系统（指将灭火剂在-18℃～-20℃低温下储存的系统）两种应用形式。

管网起点计算压力（绝对压力）：高压系统应取5.17MPa，低压系统应取2.07MPa。

高压储存容器中二氧化碳的温度与储存地点的环境温度有关。

因此，容器必须能够承受最高预期温度所产生的压力。

储存容器中的压力还受二氧化碳灭火剂充装密度的影响。

因此，在最高储存温度下的充装密度要注意控制，充装密度过大，会在环境温度升高时因液体膨胀造成保护膜片破裂而自动释放灭火剂。

低压系统储存容器内二氧化碳灭火剂温度利用保温和制冷手段被控制在-18℃～-20℃之间。

典型的低压储存装置是压力容器外包一个密封的金属壳，壳内有隔热材料，在储存容器一端安装一个标准的制冷装置，它的冷却蛇管装于储存容器内。

2．七氟丙烷灭火系统以七氟丙烷作为灭火介质的气体灭火系统。

七氟丙烷灭火剂属于卤代烷灭火剂系列，具有灭火能力强、灭火剂性能稳定的特点，但与卤代烷1301和卤代烷1211灭火剂相比，臭氧层损耗能力（ODP）为0，全球温室效应潜能值（GWP）很小，不含破坏大气环境。

但七氟丙烷灭火剂及其分解产物对人有毒性危害，使用时应引起重视。

3．惰性气体灭火系统惰性气体灭火系统，包括：IG01（氩气）灭火系统、IG100（氮气）灭火系统、IG55（氩气、氮气）灭火系统、IG541（氩气、氮气、二氧化碳）灭火系统。

气体灭火系统分类和组成范文气体灭火系统是一种应用于防火灭火的先进技术，它通过释放特定的气体来抑制火灾的蔓延。

根据灭火气体的性质和特点，气体灭火系统可以分为惰性气体灭火系统和化学灭火气体系统两大类别。

惰性气体灭火系统是指利用不燃、无毒的惰性气体作为灭火介质的灭火系统。

该类系统主要适用于需要保护重要设备和贵重物资的场所，如计算机机房、通信设备室、档案室等。

惰性气体灭火系统的组成主要包括：气体储存容器、管道网络、火灾探测装置、控制系统和喷头等。

首先，气体储存容器是惰性气体灭火系统的重要组成部分。

它通常由钢制容器组成，容器内装有高压惰性气体，如氮气、二氧化碳等。

气体储存容器的选择应根据灭火区域的大小和需要灭火的风险等级来确定。

其次，管道网络是气体灭火系统中起输送气体的作用的关键部分。

它由耐腐蚀性能良好的钢管组成，通过管道将储存容器中的气体输送到火灾现场。

管道网络的设计应考虑到气体的流速、流量和施放时间等因素，以确保灭火效果的最佳性能。

另外，火灾探测装置是气体灭火系统的重要组成部分。

它能够实时监测火灾的发生，并及时将信号传输给控制系统。

常见的火灾探测装置包括光电式探测器、烟感探测器和温度探测器等。

这些探测装置能够准确地探测到火灾的存在，为灭火系统的自动启动提供了重要的信息。

控制系统是气体灭火系统中的核心部分，它负责监控火灾探测装置的信号，并根据预设的参数进行控制。

一旦发生火灾，控制系统将根据实际情况选择适当的灭火策略，并启动气体储存容器中的惰性气体释放。

控制系统的可靠性和智能化程度直接影响到灭火系统的灭火效果。

最后，喷头是气体灭火系统中用于释放灭火气体的关键设备。

它根据不同的灭火气体和火灾现场的特点而设计，通过调整喷头的参数和配置来控制气体的喷洒方式和范围。

喷头的选择应严格按照设计标准和要求进行，以确保气体能够有效地覆盖整个灭火区域。

化学灭火气体系统是指利用特定化学物质通过化学反应来灭火的灭火系统。

该类系统主要适用于需要快速灭火和对物质损害要求较低的场所，如电气设备室、变电站、船舶舱室等。

气体灭火系统的组成气体灭火系统是一种高效、可靠的灭火系统，广泛应用于各种场所，如电力、化工、航空、船舶等。

气体灭火系统的组成是非常复杂的，需要包括多个部分和组件，以确保系统能够正常运行，达到灭火的效果。

本文将对气体灭火系统的组成进行详细介绍。

一、气体灭火系统的组成1. 储存设备储存设备是气体灭火系统的核心组成部分，主要包括气瓶、压缩机、储罐、储槽等。

气瓶是储存灭火气体的主要设备，通常采用高压钢瓶或复合材料瓶。

压缩机是将气体压缩到储存设备中的主要设备。

储罐、储槽等则是储存大量气体的设备，通常用于储存惰性气体，如氮气、二氧化碳等。

2. 管道系统管道系统是气体灭火系统的另一个重要组成部分，主要包括管道、阀门、管道支架、接头等。

管道是将储存设备中的气体输送到灭火区域的主要通道，通常采用不锈钢、碳钢等材料制作。

阀门用于控制气体的流动，保证系统的正常运行。

管道支架和接头则用于固定管道和连接管道。

3. 灭火控制系统灭火控制系统是气体灭火系统的另一个重要组成部分，主要包括控制器、探测器、报警器等。

控制器是灭火系统的大脑，用于控制灭火系统的启动和停止。

探测器用于检测灭火区域的火灾情况，通常采用烟雾探测器、热感探测器等。

报警器用于发出警报信号，提醒人们及时逃生。

4. 喷洒系统喷洒系统是气体灭火系统的另一个重要组成部分，主要包括喷头、管道、喷头阀门等。

喷头是将灭火气体喷洒到灭火区域的主要设备，通常采用高压喷头、超细雾化喷头等。

管道用于输送灭火气体到喷头，喷头阀门用于控制喷头的启动和停止。

5. 辅助设备辅助设备是气体灭火系统的另一个重要组成部分，主要包括电源、备用储存设备、排气系统等。

电源是灭火系统的能量来源，保证系统的正常运行。

备用储存设备用于在灭火系统主储存设备失效时提供备用气体。

排气系统用于将灭火气体排放到室外，防止气体在室内积聚。

二、气体灭火系统的工作原理气体灭火系统的工作原理是利用惰性气体的灭火性能，将惰性气体喷洒到火灾现场，降低氧气浓度，达到灭火的效果。

气体灭火系统组成及原理气体灭火系统是以气体为主要灭火介质的灭火系统，通过这些气体在整个防护区内或保护对象周围的局部区域建立起灭火浓度实现灭火。

由于其特有的性能特点，气体灭火系统主要用于保护某些特定场合，是建筑物内安装的灭火设施中的一种重要形式。

以下是气体灭火系统组成结构、工作原理、应用场景等相关内容。

一、气体灭火系统组成管网系统由火灾自动报警控制器、灭火剂贮存装置、容器阀、集流管、连接管、液体单向阀、信号反馈装置、电磁阀、阀驱动装置、选择阀、单向阀、安全泄压装置、压力开关、气体单向阀、框架、喷嘴、管道等主要设备组成。

无管网系统由火灾自动报警控制器、灭火剂贮存装置、容器阀、连接管、信号反馈装置、电磁阀、安全泄压装置、压力开关、阀驱动装置、喷嘴、外卖箱体等主要设备组成。

以下是气体灭火系统组成示意图：二、气体灭火系统原理气体灭火系统工作原理分别为：(1)高压二氧化破灭火系统、内储压式七氟丙烷灭火系统与惰性气体灭火系统：当防护区发生火灾时，产生烟雾、高温和光辐射使感烟、感温、感光等探测器探测到火灾信号，探测器将火灾信号转变为电信号传送到报警灭火控制器，控制器自动发出声光报警并经逻辑判断后，启动联动装置，经过一段时间延时，发出系统启动信号，启动驱动气体瓶组上的容器阀释放驱动气体，打开通向发生火灾的防护区的选择阀，同时打开灭火剂瓶组的容器阀，各瓶组的灭火剂经连接管汇集到集流管，通过选择阀到达安装在防护区内的喷头进行喷放灭火，同时安装在管道上的信号反馈装置动作，将信号传送到控制器，由控制器启动防护区外的释放警示灯和警铃。

(2)外储压式七氟丙烷灭火系统：控制器发出系统启动信号，启动驱动气体瓶组上的容器阀释放驱动气体，打开通向发生火灾的防护区的选择阀，同时打开加压单元气体瓶组的容器阀，加压气体经减压进人灭火剂瓶组，加压后的灭火剂经连接管汇集到集流管，通过选择阀到达安装在防护区内的喷头进行喷放灭火。

三、气体灭火系统应用气体灭火系统可以用来扑灭固体表面火灾、液体火灾、气体火灾和电气火灾。

【精】气体灭火系统分类和组成方案计划参考范本
气体灭火系统一般由灭火剂储存装置、启动分配装置、输送释放装置、监控装置等组成。

为满足各种保护对象的需要，最大限度地降低火灾损失，根据其充装不同种类灭火剂、采用不同增压方式，气体灭火系统具有多种应用形式。

一、系统分类
（一）按使用的灭火剂分类
1．二氧化碳灭火系统
二氧化碳灭火系统是以二氧化碳作为灭火介质的气体灭火系统。

二氧化碳是一种惰性气体，对燃烧具有良好的窒息和冷却作用。

二氧化碳灭火系统按灭火剂储存压力不同可分为高压系统（指灭火剂在常温下储存的系统）和低压系统（指将灭火剂在-18℃～-20℃低温下储存的系统）两种应用形式。

管网起点计算压力（绝对压力）：高压系统应取5.17MPa，低压系统应取2.07MPa。

高压储存容器中二氧化碳的温度与储存地点的环境温度有关。

因此，容器必须能够承受最高预期温度所产生的压力。

储存容器中的压力还受二氧化碳灭火剂充装密度的影响。

因此，在最高储存温度下的充装密度要注意控制，充装密度过大，会在环境温度升高时因液体膨胀造成保护膜片破裂而自动释放灭火剂。

低压系统储存容器内二氧化碳灭火剂温度利用保温和制冷手段被控制在-18℃～-20℃之间。

典型的低压储存装置是压力容器外包一个密封的金属壳，壳内有隔热材料，在储存容器一端安装一个标准的制冷装置，它的冷却蛇管装于储存容器内。
