污水管网工程施工测量方案 (2)

目录1、工程概况 (1)1.1雨水管道工程 (1)1.2污水管道工程 (1)1。

3主要工程实物量 (2)2、气候条件 (3)2。

1气温 (3)2.2降雨 (3)3、编制依据 (3)4、施工部署 (4)4.1组织准备 (4)4.2技术准备 (4)4.3施工组织 (4)4。

3。

1施工部署 (4)4。

3.2资源配备 (6)5、施工方案 (7)5。

1施工工艺流程 (6)5.2测量放线 (6)5.3沟槽（基坑）开挖 (6)5。

4管道基础 (8)5。

5管道敷设 (7)5.6窨井安装 (9)5。

6.1检查井位基坑开挖 (8)5。

6。

2检查井垫层施工 (10)5。

6。

3井筒安装 (10)5。

7闭水试验 (10)5.8回填 (10)5。

8。

1中粗砂回填 (11)5。

8.2回填土 (11)5.9井盖安装 (10)6、1＃钢筋混凝土化粪池施工 (16)6.1。

1施工流程 (16)6.1。

2基坑开挖 (16)6。

1.3钢筋模板施工 (17)6。

1。

4井筒砌筑 (15)6.1.5抹灰施工 (15)6.1.6满水试验 (16)6。

1.7回填土 (16)7、质量保证措施 (17)7.1原材料质量保证措施 (17)7。

2测量质量保证措施.。

.。

.。

..。

.。

...。

...。

.。

..。

.。

.........。

...。

.。

.。

.。

.。

.。

..。

.。

..。

.。

..。

17.7.3土方开挖质量保证措施.....。

..。

.。

.....。

....。

..。

..。

...。

.。

.........。

..。

.。

.。

..。

.18。

.7.4管道敷设质量保证措施。

....。

.。

.。

.。

.....。

...。

.。

..。

.。

.。

.。

..。

.。

.。

....。

.。

.。

..。

.。

19 。

7.5化粪池钢筋绑扎质量保证措施。

.。

..。

.。

.。

....。

.。

....。

...。

.。

.。

..。

...。

....。

.。

.207.6化粪池支模质量保证措施。

..。

...。

....。

...。

雨污水管网施工方案第一小节排水管网总体施工方案一、管沟开挖施工方案1、管沟开挖施工按路基土方施工顺序进行，并与路基配合施工。

2、管沟采用机械开挖，人工辅助施工。

3、机械开挖时，顺便将雨污水进水井处的管沟挖出。

二、检查井及及雨污水进水井施工方案1、检查井开挖：在已经挖好的管沟内，找到检查井的位置后。

用人工将管沟扩挖并加深，直到满足检查井施工的要求，并留出施工工作面。

2、由于雨污水进水井较浅采用人工开挖。

3、检查井采用混凝土现浇，雨水进水井砌筑采用预拌砂浆，人工砌筑。

三、管道安装施工方案钢筋混凝土雨污水管采用购置成品，汽车运输，吊车吊装就位，人工调直、调平并接口。

四、管沟回填施工方案1、管道两侧及管顶80cm范围内，采用机械回填，人工、平整打夯。

2、其余采用机械分层回填，机械夯实，个别机械到不了的部位用人工夯实。

第二小节管沟开挖一、施工工艺采用挖掘机挖土，挖掘机反铲后退开挖，开挖管沟的土方两侧堆放，便于回填用土。

一次开挖至设计沟槽底标高上30cm，不得扰动基底原状土，人工配合清底刷坡。

开挖前确定槽底开挖宽度及沟槽底标高，严禁超挖，保证其强度和稳定。

二、施工方法1、施工准备管道沟槽开挖前进行施工场地清理工作，包括沟槽顶面和沟槽边临时堆土场地的植被清理及表土清挖。

表土清挖深度根据工程场地情况，由监理工程师确定，开挖的表层有机土壤运到监理工程师指定的地方堆放。

2、测量放线在接桩、验线复核完毕后，首先应尽快对雨水管沟进行施工测量放样，放出管沟开挖边线，测定管道中线和建立临时水准点，测设检查井位置桩，同时复测原地面标高，确保管顶覆土在50cm以上，方可开挖管沟，管沟开挖采用人工配合机械施工，测量人员应及时打设控制沟底标高的控制桩。

3、机械土方开挖（1）开挖方法用挖掘机沿沟槽边线倒退反铲开挖，由沟槽顶面从上至下依次进行，严禁自下而上或采取倒悬的开挖方法，开挖施工中随时做成一定的坡势，以利排水，避免在边坡稳定范围内形成积水。

污水管道施工方案第一篇: 污水管道一、工程概况：因工程施工至#号井，管道基础土方开挖遇流沙层，造成无法施工。

我施工单位自80号井至终点井首先在管道两侧进行井点降水，然后挖机先挖至沙层，待管道沟槽两侧采用钢管式木板挡土墙施工完成后再进行管道小沟槽开挖施工。

二、施工机械：反铲挖掘机，铁锹，镐蛙式打夯机手推车，振动棒三、污水管道施工工艺流程如下：测量放线→布置井点降水→沟槽开挖及支护→管道基础施工→铺设管道→稳管浇砼→污水井施工→闭水试验→沟槽回填1）测量放线：1、为施工测量使用方便，从现场永久水准点处，引临时性水准点，其精度要求符合规范要求，水准点闭喝误差不大于4㎜∕㎞2、用经纬仪定出管道中心线位置，标出管线的起点，终点和转角点，作为中心控制桩2）井点降水（见井点降水专项施工方案）3）沟槽开挖及支护本次开挖的宽度和深度较大，既采用反铲挖掘机开挖，首先清除开挖范围内不可利用土方全部挖至流沙层，再配合钢管木板挡土墙开挖管道沟槽。

管道沟糟开挖应严格控制标高，防止糟底超挖或对糟底土的扰动，机械挖土留0.2～0.3厚土层，待铺管前用人工清挖至设计标高。

沟槽开挖采用以机械开挖为主（1）管槽的开挖形式，采用梯形槽，上口以管中心线各向外4M，下口以管中心线向外3M，小沟槽采用方形槽，宽度为4M。

（2）在小沟槽两侧打钢管桩，采用钢管式木板挡土墙进行管道施工作业。

4）浇筑混凝土基础根据道路中心线由技术员定出管位中心线后在两侧立模。

模板采用新模板。

木模要求立稳、标高准确，设10cm碎石垫层，垫层要求级配碎石表面无风化，基本平整。

5）安管安管前的施工准备工做如下：1.检查管子内、外表面有无空鼓、露筋、缺边等缺陷，不合格管材不得使用2.复核管基的标高、中心线的坡度3.基础砼的强度达到设计强度的70％时才充许下管4.检查所用下管机具、临时设施应牢固可靠，并设专人统一指挥。

5.管材的型号，采用机械与人工配合下管，糟内放管和运管、排管，应将管子放到沟糟一侧，留出检查井的位置安管采用机械下管，操作中应轻轻放下，以免撞坏底板，两管连接用卷扬机拉紧，管口基本平接调整管底标高后，方可进行下一接管的吊安。

污水管网施工专项方案本工程为德阳市城市生活污水处理厂的配套截污干管工程部分，全长约14.0公里，分为城内天山路段、城外东岸段和城外西岸段，管径为d800～d1350，最终将污水排入处理厂。

截污干管采用远期分流制度设计。

二、工程目标本工程的主要目标是解决城市生活污水的收集和排放问题，保障城市环境卫生和公共健康，同时提高污水处理厂的处理能力和水质标准。

三、工程进度本工程已完成前期的勘察设计和招投标工作，目前正在进行施工准备工作，计划于明年底前完工。

四、工程预算本工程总投资约为2.5亿元，其中包括土地征用、施工费用、设备采购等各项费用。

第一章工程总体概况本工程是德阳市城市生活污水处理厂的配套截污干管工程，全长约14.0公里，分为城内天山路段、城外东岸段和城外西岸段，管径为d800～d1350，最终将污水排入处理厂，采用远期分流制度设计。

本工程的主要目标是解决城市生活污水的收集和排放问题，保障城市环境卫生和公共健康，同时提高污水处理厂的处理能力和水质标准。

目前，本工程已完成前期的勘察设计和招投标工作，正在进行施工准备工作，计划于明年底前完工。

本工程总投资约为2.5亿元，其中包括土地征用、施工费用、设备采购等各项费用。

本文介绍了城内天山路段C标段的施工内容和工程情况。

工程包括污水检查井、钢带增强PE螺旋波纹管、钢筋混凝土顶管、破路及恢复路面等。

荷载取值按照现行规范采用，地质情况主要为中砂层、圆砾石、卵石层。

工期为180天，开工时间以监理工程师下达的开工令为准。

现状道路均为水泥砼路面结构，周围环境为居住小区、商铺、企事业单位等。

现状路两侧有树木、路灯杆、供电线路、通讯设施、居民区等，地下有电缆、管线等。

工程施工影响不大。

本工程的主要任务是截污干管，全长为2.745公里。

其中，污水检查井、DN1000埋地用钢带增强PE螺旋波纹管和DN1200顶管施工是本工程的重点。

为了控制施工工期，DN1000埋地用钢带增强PE螺旋波纹管埋设是关键工程。

雨污分流管网工程施工方法及施工方案一、施工流程二、施工准备1、熟悉施工图，了解设计意图，听取设计交底、材料预算，并对施工方案和施工现场有较全面的了解。

对施工图审查其尺寸，标高是否矛盾。

2、了解地下管线分布情况，作好交底工作。

三、河道开挖施工方案1、施工准备施工前，详细了解工程地质结构，地形地貌和水文地质情况，对可能引起的滑坡和塌方体采用预防性的保护措施，对陡坡的孤石或崩塌体等应事先做好妥善的清理和支护，并仔细检查边坡的稳定性。

进场前，先用手摇钻进行土层加密钻孔，掌握好土层情况和土层厚度，根据不同土质采取不同的施工方案。

根据测量控制和测设资料，结合施工技术条款，施工图纸和监理工程师的指示，测放出土方开挖工程的开挖线。

向监理工程师提供开挖施工平面图（含施工交通线路布置图）、土方平衡计划与开挖程序，施工设备的配备和劳动力安排、排水或降低水位的措施，土料利用和弃土输出措施等，经监理工程师审批后实施。

2、场地清理场地清理包括植被清理和表土清挖。

包括永久和临时工程、料场、弃土场子等。

施工用地需要清理的全部区域的地表。

植被清理：采用挖机和推土机将开挖线上的杂物，草根（树根）垃圾和废渣等全部清除，运至监理工程师指定的场子地进行堆放或掩埋。

表土的清挖、堆放：按监理工程师指示的表土开挖深度进行开挖，并将开挖的有机土壤运到指定区堆放，防止土壤被冲刷或流失。

3、施工期排水及降水措施首先，要依据现场测量放样资料，对原河道的集水进行估算，确定施工集水的抽排设备及方案。

其次，开挖前要结合永久性排水设施的布置，规范好开挖区域内外的临时性排水措施。

另外，对位于地下水位下的土方开挖，为了能使施工的正常进行和开挖的质量，应开挖明沟和设置适当的集水坑，降低地下水位，确保地下水位降低至最低开挖面 0.5m 以下。

施工过程中严格控制地下水位，及时排除地面水，以防止地下水对构造物及基坑的顶托破坏。

4、土方开挖方法和程序根据河道设计断面和土方施工技术规范所规定的加宽及增放坡度计算后，进行开挖，不得陡于设计坡比防止欠挖，并严禁掏挖施工。

管网工程施工方案1排水工程施工工艺流程测量放线→沟糟开挖→管道平基→管道安装→施工检查井等构造物→闭水试验→管沟回填。

2测量放线由于管线错综复杂，深浅不一，且与其它管线及基础相距较近，按施工前首先查明地下管线的走向和位置并与当地管线主管部门取得联系，协商确定施工保护方案。

对不明的地下管线，采用物探和挖探沟探明。

施工测量放时采用座标点控制，且高程控制符合规设计要求。

在与其它管线交汇处，按先深后浅的原则进行施工。

3沟槽开挖待反复核查轴线及座标点无误并查清相关管线位置后，即可开挖沟槽，开挖施工采用波形钢板进行围蔽。

根据本工程特点，为加快施工进度，沟槽开挖采用机械开挖，人工捡底。

当沟槽开挖较深时，根据地质情况及开挖工具合理确定分层开挖的深度。

由于无地下管线及电缆等隐蔽工程的现状资料，施工时谨慎开挖，如遇到管线，待确定性质后，与有关部门协商处理。

沟槽开挖后槽壁平整，沟槽宽度、边坡坡度符合施工设计规范要求。

机械开挖时，沟底欠挖15～20cm，用人工清挖，清挖到设计标高后，立即通知质检站和监理工程师对沟槽进行验槽，当天开挖的沟槽当天将垫层施工完毕，尤其是雨季施工。

若遇不良地质或有丰富地下水地段，地基不能满足设计要求时，及时通知监理工程师和设计院，尽快作出处理方案。

雨季施工时，加强排水措施。

采用挖排水沟、集水井、抽水机排水等。

4管道基础施工管顶覆土深度在0.7～5.0m的钢筋混凝土排水管道采用120°混凝土基础；覆土大于7.5m或小于0.7m的钢筋混凝土排水管道采用360°满包混凝土加固。

雨水口连接管采用混凝土满包加固。

增强聚丙烯双壁加筋波纹管采用120°中粗砂垫层基础；覆土大于3.5m的增强聚丙烯双壁加筋波纹管采用180°中粗砂垫层基础。

管道埋深1.1～5.0m，地基承载力不小于150KPa；管道埋深5.0～8.0m，地基承载力不小于200KPa。

以上承载力标准，要求管顶覆土均不小于0.7m，且最小设计管径按d400考虑。

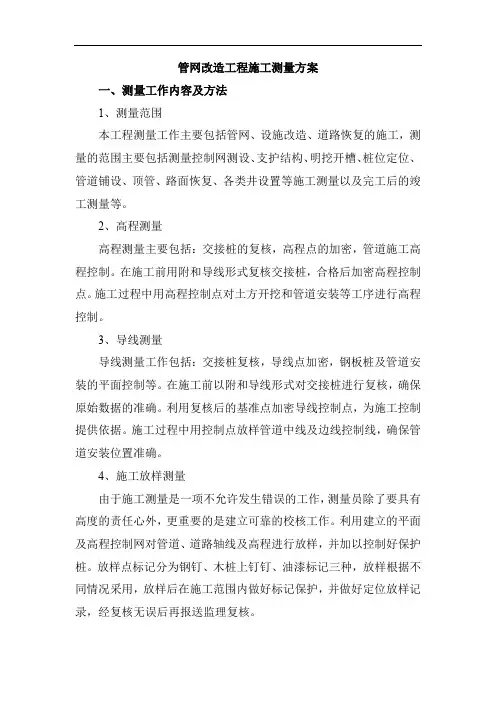

管网改造工程施工测量方案一、测量工作内容及方法1、测量范围本工程测量工作主要包括管网、设施改造、道路恢复的施工，测量的范围主要包括测量控制网测设、支护结构、明挖开槽、桩位定位、管道铺设、顶管、路面恢复、各类井设置等施工测量以及完工后的竣工测量等。

2、高程测量高程测量主要包括：交接桩的复核，高程点的加密，管道施工高程控制。

在施工前用附和导线形式复核交接桩，合格后加密高程控制点。

施工过程中用高程控制点对土方开挖和管道安装等工序进行高程控制。

3、导线测量导线测量工作包括：交接桩复核，导线点加密，钢板桩及管道安装的平面控制等。

在施工前以附和导线形式对交接桩进行复核，确保原始数据的准确。

利用复核后的基准点加密导线控制点，为施工控制提供依据。

施工过程中用控制点放样管道中线及边线控制线，确保管道安装位置准确。

4、施工放样测量由于施工测量是一项不允许发生错误的工作，测量员除了要具有高度的责任心外，更重要的是建立可靠的校核工作。

利用建立的平面及高程控制网对管道、道路轴线及高程进行放样，并加以控制好保护桩。

放样点标记分为钢钉、木桩上钉钉、油漆标记三种，放样根据不同情况采用，放样后在施工范围内做好标记保护，并做好定位放样记录，经复核无误后再报送监理复核。

二、测量控制网的测设1、导线控制网的建立以发包人提供的测量导线点为依据（基点）。

实测前，校核基点间的相应位置和相对关系是否正确、精度是否满足施工要求，采用全站仪进行基点校核精确量角测距。

经监理工程师复测，符合要求后作为控制网的主轴线，再以符合导线的形式加密导线点构成平面控制网，测放工程所需要的控制点位及中线桩位，并确保偏差符合规范要求。

2、高程控制网的建立对发包人提供的高程控制点进行复核，复核完后报监理单位，符合施工要求后作为高程主控点。

从主控点采用闭合导线形式加密高程点组建高程控制网，控制基坑开挖深度及管道标高。

定期对控制点高程和基准点高程进行联测，以确定控制点的精度。

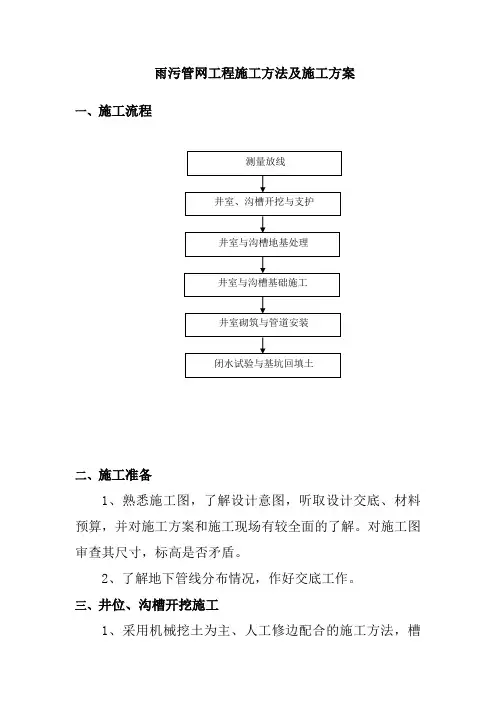

雨污管网工程施工方法及施工方案一、施工流程测量放线井室、沟槽开挖与支护井室与沟槽地基处理井室与沟槽基础施工井室砌筑与管道安装闭水试验与基坑回填土二、施工准备1、熟悉施工图，了解设计意图，听取设计交底、材料预算，并对施工方案和施工现场有较全面的了解。

对施工图审查其尺寸，标高是否矛盾。

2、了解地下管线分布情况，作好交底工作。

三、井位、沟槽开挖施工1、采用机械挖土为主、人工修边配合的施工方法，槽底以上20cm土层用人工开挖。

2、若发现超挖，严禁用土回填，应用监理工程师认可的材料回填夯实。

井位、沟槽开挖至槽底后，应尽快进行下道工序的施工，以避免基坑暴露时间过长。

争取当天开挖到底，当天进行基础施工。

3、开挖排水沟，做好施工排水。

如地下水较大，可开挖集水井，通过抽水机排出基坑。

4、为确保后续工序施工质量，槽底中线每侧宽度不小于规定值。

5、井位、沟槽挖土边挖边运至集中点，若需槽边堆土应按规范，堆土高度不大于1.5m，离槽边距离不小于1.2，上下沟槽设置安全梯，以确保施工安全。

四、管道运输及进场堆放1、管道装卸（1）管材主要采用机械装卸，装卸时应采用柔韧性好的皮带、吊带或吊绳进行安装，不得采用钢丝绳和链条来装卸或运输管道。

（2）管道装卸时采用两个支撑吊点，其两支撑吊点位置宜放在管长的四分点一处，以保持管道稳定，严禁用绳子贯穿或铁链吊装管道。

（3）在管道装卸过程中应防止管道撞击或摔跌，尤其应注意对管端保护，如有擦伤应及时与供应方联系，以便妥善处理。

2、管道运输（1）采用长度适当的车辆进行管子的运输，管子超出车长不宜超过2m，所用装管子的车箱（板）与驾驶室之间有止推档板。

（2）在装车运输时应有防止震动、碰撞、滑移的措施，在车上设置了弧形支座予以固定，并且与车厢绑扎牢固，运输时对管道承插口采用橡胶板进行了保护，防止损坏。

（3）管材应尽可能运至待安装管道的沟槽边，若施工场地条件不允许，可将管材集中堆放于业主指定场地，再二次转运。

目录一、项目概况 (1)1.1 雨水管道工程 (1)1.2 污水管道工程 (1)1.3 主要项目实物量 (1)2. 气候条件 (2)2.1 温度 (2)2.2 降雨量 (3)三、编译依据 (3)四、建设部署 (3)4.1 组织准备 (3)4.2 技术准备 (4)4.3 施工组织 (4)4.3.1 建设部署 (4)4.3.2 资源分配 (6)五、建设方案 (7)5.1 施工工艺流程 (7)5.2 计量和支付 (7)5.3 开挖沟渠（基坑） (7)5.4 管道基础 (8)5.5 管道铺设 (8)5.6人孔的安装 (9)5.6.1 检查井基坑开挖 (9)5.6.2 检查井垫层施工 (10)5.6.3井筒安装 (10)5.7 闭水试验 (10)5.8 回填 (11)5.8.1中粗砂回填 (11)5.8.2 回填 (11)5.9 井盖安装 (12)6、1#钢筋混凝土化粪池施工 (12)6.1.1 施工过程 (12)6.1.2 基坑开挖 (12)6.1.3 钢筋模板施工 (13)6.1.4 井筒砌体 (15)6.1.5 抹灰施工 (15)6.1.6 满水试验 (16)6.1.7 回填工程施工 (16)七、质量保证措施 (17)7.1 原材料质量保证措施 (17)7.2 测量质量保证措施 (18)7.3 土方开挖质量保证措施 (18)7.4 管道铺设质量保证措施 (19)7.5 化粪池钢筋绑扎质量保证措施 (20)7.6 化粪池模板施工质量保证措施 (20)八、施工进度计划 (21)9、安全文明施工 (21)9.1 安全施工措施 (21)9.2 文明施工措施 (23)一、项目概况本项目为太湖瑞园E地块室外雨污管网工程。

本项目主要建设内容包括室外雨水管道工程和污水管道工程。

整个排水系统采用雨污分流，雨污集中处理后排入市政排水管网。

1.1 雨水管道工程本工程雨水管道管径主要有DN225、DN300、DN400、DN500、DN600、DN800。

污水管网施工方案排污管道工程施工方案一）基坑土方开挖：1、土方开挖必须在旧路面拆除后方可进行开挖。

2、开挖时要控制好基础坑底的标高，遇到地下水时利用集水井集水，并用担水泵抽干。

3、沟槽开挖时需要支撑开挖时，挖土应与支撑互相配合，以免槽壁失稳导致坍塌，且开挖时，机械不能进入未设支撑的区域内。

4、基坑土方开挖注意事项：①、要注意防止基坑内的弹性隆起：基坑开挖过程中，随着土的挖除，下层土因逐渐制载而有可能回弹，尤其在基坑挖至设计标高后，如搁置时间过久，回弹将更为显著。

对深基坑开挖后的土体回弹，应有适当的估计，如在勘察阶段，土样的压缩试验中应补充卸荷弹性试验等。

还可以采取结构措施，在基底设置桩基等。

②、施工中减少基坑弹性隆起的一个有效方法是把土体中有效应力的改变降低到最少。

方法是尽快施工管道和基坑土方回填，利用管道的重量来代替被挖去的土体的重量。

5、XXX开挖安全措施：①挖土应分层进行，合理放坡，防止塌方、溜坡等造成机械倾翻、淹埋等事故。

开挖过程中，需设专人指挥，严禁机械在陡坡上转弯。

②多台勾机同时作业，其作业间距应大于10m，勾机离开挖处至少不少于1.5m，以防造成翻车。

③土方开挖过程中，严格人、机分开作业，在机械开挖时，施工人员不下到基坑底处，人工清理基坑时，机械远离开挖面处，防止机械的振动造成土方塌方。

④施工职员必需戴好安全帽，并使用响应的劳动保护产物，施工进程中，需设专人在空中上进行安全窥察，发觉不安全苗头，立即通知基坑处作业职员马上离开基坑上回空中。

二）基础垫层的施工：1、当基坑土方开挖至设想标高面10cm处时，采用人工进行清平基底处理，当遇软土层时，需作软地基处理，采用换土体式格局，将软土层清走再回填以实土，施工时严厉掌握基底面标高。

2、当基坑挖至设想深度后，需在基底取土样进行土层检测，在确定地基承载力不小于100Kpa时，才干进行基础垫层的施工。

3、基底清算好后，先铺设15cm厚的碎砂石垫层，采用机器回填，人工散平，然后冲水夯实，夯实采用蛙式夯土机，使之密实度达至93%。

排水管网施工方案一、污水管道工程1.1管沟开挖（1）开挖顺序先深后浅；先主管后支管；先下游后上游。

应充分做好施工组织工作，把沟槽开挖、管道安装、沟槽回填、路堑开挖等工序形成流水作业。

（2）开挖方式以横向连接管（约100m）分段。

根据现场条件采用放边坡或钢板桩加内支撑支护（需设计院及各方现场定）的方式进行沟槽开挖。

一般地质情况下管道埋设埋H深小于等于W3m采用开挖放坡的方式幵挖边坡系数按1:0.67考虑，埋深3mvH<6m时，采用大开挖放坡开挖的施工方式，开挖边坡系数按第一层按1:1第二层按1:0.67放坡，两侧各考虑2m宽的工作平台，埋深6mvH<9m时，采用大开挖放坡开挖的施工方式，开挖边坡系数按第一层按1:1.25第二层按1:1,第三层按1:0.67放坡，两侧各考虑2m 宽的工作平台两级，上层土方直接抛置槽顶两侧（可用作沟槽回填时）,堆土下坡脚与槽边最小距离为1.0m。

若计划在槽边运送材料，有机动车通行时，其最小距离为3.0m,当土质松软时不得小于5.0m。

1）机械开挖沟槽，槽底应预留200mm用人工进行捡底。

2）、排水管沟槽底部的开挖宽度,宜按下式计算：B=D1+2（b1+b2+b3）式中B—管道沟槽底部的开挖宽度（mm）;D1—管道结构的外缘宽度（mm）;b1—管道一侧的工作面宽度（mm）,当300<D1<500时b1=450、D1=600时b1=500、D1=800时b1=550、D1=1000时b1=600、1200<D1<1400时b1=700,1,500<D1<2000时b1=900。

槽底需设排水沟时，bl应増加300mm。

管道有现场施工外防水层bl宜取800mmb2—管道一侧的支撑厚度，可取150-200mm；b3—现场浇筑砼或钢筋混凝土管渠一侧模板的厚度（mm）3）、管沟开挖前，必须弄清与施工相关的地下情况，根据图纸及有关资料的提供，采用现场开挖探坑的方法，查明其情况。

供水管网改造管线工程测量工程施工方案本工程占地面积广，跨距大，因此施工测量工作在整个施工组织中占有重要的位置，根据施工部署，由项目经理设置测量放线组，由2名测量专业工程师带领2名技术人员，专门负责测量放线的测设工作。

在施工过程中根据施工进度的要求，制定切实可行的测量方案，确保测量工作的顺利进行，尤其是对重要控制点和构筑物定位放线的复核，并且由专人做好测量放线的原始记录。

为保证施工测量的连续性和一致性，在施工现场沿途设置足够数量的互相通视的测量控制点和高程水准点。

控制点要进行闭合测量，闭合误差要符合工程测量规范的要求。

为防止出现被施工机械和出入的车辆的碰撞与碾压的情况，测量控制点多要进行有效的保护。

控制点是用砼标桩上预埋钢板（或混凝土中打入钢订刻上十字）制作而成，桩点设置后在桩点周围填筑混凝土固定。

高程水准点设置在控制桩点的顶部位，高程水准点设置后要进行高程闭合测量。

结合本工程特点，根据设计图纸位置放样后，及时请监理业主确认。

遇到障碍物、村民阻止时及时联系业主及村委会进行协调，采取绕行等方案。

一、施工准备1、主要测量设备：全站仪、水准仪2、辅助工具和材料工具及材料：水准尺、钢尺、盒尺、大锤、水泥钉、小钉、木桩、白灰、混凝土标桩、标志牌、红漆等。

3、全站仪、水准仪、钢尺等必须经有资质的计量检测部门检定合格并在有效期内。

二、作业条件1、给定的测量平面控制点不得少于三个，高程控制点不得少于两个。

2、具有施工设计图纸及与测量有关的设计变更。

3、施工测量人员应具有职业资格证书，持证上岗。

4、已核对新建管线与现状管线平面位置和高程与设计相符。

三、技术准备1、熟悉设计文件，明确设计意图及要求。

2、进行现场踏勘，了解作业现场情况。

3、依据建设单位提交的各种平面、高程控制点资料，制定具体工程测量技术方案，并经审批。

4、依据设计图提供的定线条件、结合工程施工的需要，做好测量所需各项数据的内业搜集、计算、复核工作。

四、操作工艺1、工艺流程测量桩位交接→桩位复测→控制网测设→管线开挖测量→管线基础测量→管线安装测量→回填过程测量→竣工测量。

雨水、污水管网工程专项工程施工方案XXX北区配套工程雨水、污水管网工程专项施工方案一、工程概况1、雨水管网本工程旨在改造线材厂宿舍北区室外雨水工程，采用污水与雨水完全分流体系。

雨水管线按照线材厂宿舍改造项目北区市政管线综合规划给出的管线位置进行铺设。

雨水经过楼前井、路面井收集后排入雨水干管，最终排入西线街规划雨水管。

雨水管道的连接管管径为DN200-DN300mm，管道设DN300-DN400mm。

雨水管网分布：小区雨水系统根据规划道路竖向、地形地势分为东、西俩套管网系统：东西俩套管网系统由北向南汇入西线街现状污水管道内。

2、污水管网本工程旨在改造线材厂宿舍北区室外污水工程，采用污水与雨水完全分流体系。

污水管线严格按照线材厂宿舍改造项目北区市政管线综合规划给出的管线位置进行布设。

污水经由建筑物楼前DN300污水管收集，经化粪池处理，排入区内污水主管，最终排入西线街现状污水管，最终流入南堰污水处理厂。

污水管网分布：小区污水系统根据规划道路竖向、地形地势分为东、西俩套管网系统：东西俩套管网系统由北向南汇入西线街现状污水管道内。

二、施工要点1、本工程施工必须符合管网工程管工艺要求，采用国标标准图集的严格按标准图集要求施工。

2、尺寸单位：高程、井距以米计，其余以毫米计。

3、管道的连接方式均采用承插橡胶圈接口。

4、施工中所用各种原料、半成品以及管材必须符合有关国家标准和规范有关，不得采用不合格产品。

5、绝对高程为823.4米。

6、如果因施工与地形图测绘时间不一致时，施工中允许根据实际情况对检查井适当进行平面移动，但必须经设计方、业主及监理校核同意。

7、管道地基应处理达到设计的要求，按要求夯实后在做砂石垫层。

8、污水管道应根据GB-2008规范按无压管道进行严密性试验。

三、技术及材料要求1、雨水管网1）雨水管道采用DN300和DN400埋地高密度聚乙烯（HDPE）双壁波纹管，位于人行道及绿化带下采用环刚度S1级（4KN/㎡），位于车行道下采用环刚度S2级（8KN/㎡）；HDPE双壁波纹管接口采用承插接橡胶圈接口。

雨污水管网工程施工方案编制人：审核人：雨污水管道工程施工方案一、工程概况雨、污水工程，长度约970m，,雨水管径d1650mm ，管底平均埋深5.6--6.5米；污水管径d800mm，管底平均埋深7.0--9.6米。

管材均为钢筋混凝土钢承口管，设计采用明开槽施工。

我项目部在施工准备阶段根据本工程的地堪报告做了详细的现场情况调查，在现状地面以下0.5—1.5米范围内为黄土层：属中压缩性，局部具湿陷性，可塑状态，黄土层以下至5米为细沙层：松散状态，5米以下至管道设计埋深范围内为中砂：密实状态。

地下水位在7.5—8米，设计污水管道均位于地下水范围内。

综合分析地堪报告和现场实际调查情况以及施工用地情况——本工程施工用地为租地，宽度为50米，我项目部认为本工程施工难度大，施工过程中存在很大安全隐患，为了保证工程质量、施工安全、保证正常的工程进度特提出以下施工方案供专家审核。

一、污水工程四种施工方案：（一）、明开槽施工，（二）、明开明顶施工，（三）、常规的人工顶管施工，（四）、机械顶管施工；二、雨水工程两种施工方案：（一）、明开明顶施工，（二）、明开槽法施工；三、降水方案。

二、施工准备由于路线较长，工期较紧，需要做好充足的施工准备。

1、施工队伍进场后，先进行场地的整理及铺设施工便道，和及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。

2、落实管道供应厂家，进行认真考查和认可，选定供应厂商，在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。

3、雨污水管道施工所需的材料设备必须准备齐全，要满足图纸设计及规范要求。

4、管道施工前进行认真的技术质量安全交底，分工明确，责任到人。

5、开挖基坑时必须按安全技术要求放坡，遇边坡不稳，有坍塌危险征兆时，必须立即撤离现场。

基坑四周设置临时挡水墙，防止雨水流入槽内造成塌方。

三、施工方案（一）、污水工程：方案一：明开槽施工方案主要施工工艺流程如下：测量放线→挖沟槽→夯实沟底→碎石垫层→砼底板→安管→混凝土基础→砌检查井→闭水试验→回填1、挖沟槽：管道沟槽底部开挖宽度，宜按下式计算：B=D+2(t+a+T)其中B—管道沟槽底部开挖宽度；D—管内径；t—管壁厚；a—管基尺寸；T—作业空间，经过计算可得槽底宽度:d800mm为2.6米宽。

室外雨污水管网工程施工方案1、施工工艺流程（1）工艺流程：施工准备→测量放线→沟槽（基坑）开挖→管道基础→管道敷设→井筒安装→闭水试验→回填→验收。

（2）施工顺序：小区雨污水管道连接市政管道靠近小区围墙敷设，先对小区围墙基础施工完毕后雨污水管道跟进施工。

如先施工雨污水管道，再施工小区围墙时会造成成品井的损坏，考虑到对成品做到有效保护，可先开挖土方并做好管道基础及窨井井筒基础后对其人工回填，待小区围墙基础施工完毕后再开挖并做下道工序。

2、测量放线（1）待现场条件具备后，在施工区布设一条复核导线，以便对全线所有给定桩位进行控制。

导线应符合三级导线的精度要求，所有的导线点应设在易保护地带，同时采用砼加固并设围栏保护。

水准点要进行复核检查。

（2）依据现场给定桩位，用全站仪和尺量放线，用石灰粉撒出管道中心线，给定各施工部位的高程时，按符合水准测量法，起闭至少两个以上水准点。

施工中加强中线、高程校核，重点部位采用三级测量并及时填写测量复核记录。

施工中及时收集整理各种资料，随工程进展进行竣工测量。

3、沟槽（基坑）开挖（1）基坑开挖采用120型挖机开挖，计算回填所用土方量，堆放在沟槽（基坑）两侧，多余的用土方车运至指定地点堆放。

基坑底以上50cm～80cm土体由人工开挖。

基坑的宽度应比设计要求宽出1m以上，作为施工作业面。

基坑开挖坡度不得小于1:1，以免在基坑开挖过程中发生塌方。

（2）临时堆放堆高不超过1.5m。

（3）开挖时沟槽（基坑）坡顶应设置截水沟，基坑底部两侧应设排水沟、积水井等排水设施，及时排除基坑内的积水。

（4）应尽量控制开挖深度，避免超挖，若局部地方有超挖，则应用塘渣进行回填，并夯实。

（5）注意事项1）挖机抓斗应放慢移动速度，做到轻抓、轻移、轻放。

严禁挖机斗硬碰车库顶部，以避免对车库顶部造成损坏。

2）基底局部遇到暗浜等地质不良情况时，及时通知业主、监理单位到现场进行研究协商，制定处理方案。

未经同意，严禁自行处理。

管网工程施工测量方案一、前言管网工程施工测量是管道工程中的一个重要环节，其准确性直接关系到工程的质量和安全。
