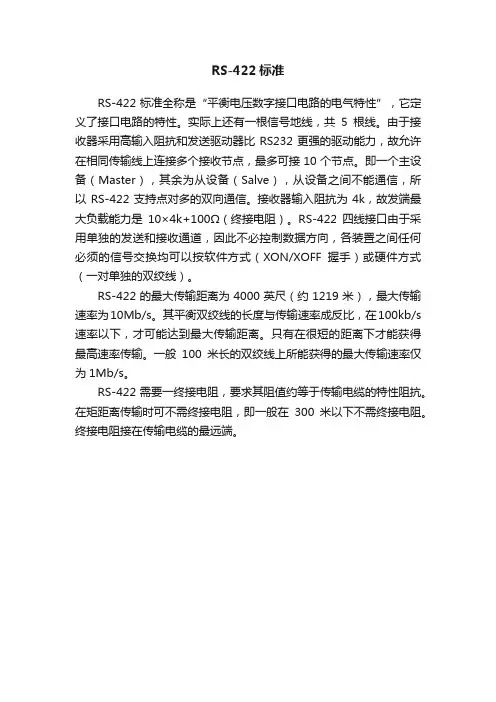

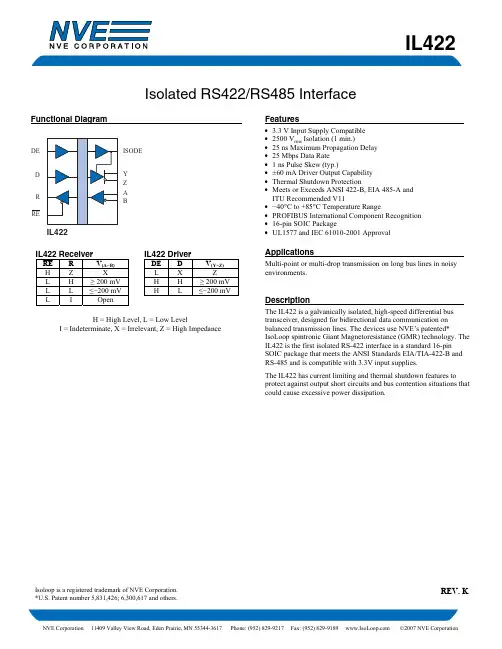

RS-422标准
RS-422标准全称是“平衡电压数字接口电路的电气特性”，它定义了接口电路的特性。
实际上还有一根信号地线，共5根线。
由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力，故允许在相同传输线上连接多个接收节点，最多可接10个节点。
即一个主设备（Master），其余为从设备（Salve），从设备之间不能通信，所以RS-422支持点对多的双向通信。
接收器输入阻抗为4k，故发端最大负载能力是10×4k+100Ω（终接电阻）。
RS-422四线接口由于采用单独的发送和接收通道，因此不必控制数据方向，各装置之间任何必须的信号交换均可以按软件方式（XON/XOFF握手）或硬件方式（一对单独的双绞线）。
RS-422的最大传输距离为4000英尺（约1219米），最大传输速率为10Mb/s。
其平衡双绞线的长度与传输速率成反比，在100kb/s 速率以下，才可能达到最大传输距离。
只有在很短的距离下才能获得最高速率传输。
一般100米长的双绞线上所能获得的最大传输速率仅为1Mb/s。
RS-422需要一终接电阻，要求其阻值约等于传输电缆的特性阻抗。
在矩距离传输时可不需终接电阻，即一般在300米以下不需终接电阻。
终接电阻接在传输电缆的最远端。
rs422波特率与传输距离摘要：1.RS422 简介2.RS422 的波特率3.RS422 的传输距离4.RS422 的优缺点5.RS422 的应用领域正文：1.RS422 简介RS422 是一种串行通信接口标准，由美国电子工业协会（Electronic Industries Alliance，EIA）制定。
RS422 是一种差分信号传输方式，它使用两根数据线进行数据传输，分别是A 和B。
A 和B 线之间的电压差表示数据的逻辑状态，这种传输方式能有效抵抗外部干扰，提高通信的可靠性。
2.RS422 的波特率RS422 的波特率是指每秒钟传输的比特数，单位为比特/秒（bps）。
RS422 的波特率可以在10bps 至1Mbps 之间选择，但常用的波特率为9600bps、19200bps、38400bps、57600bps 和115200bps。
波特率的选择取决于通信双方的硬件和实际应用需求。
波特率越高，传输速率越快，但同时也可能导致信号传输距离缩短。
3.RS422 的传输距离RS422 的传输距离受到波特率、电缆类型和噪声环境等因素的影响。
在理想的情况下，RS422 的传输距离可以达到1200 米。
然而，在实际应用中，受到电缆损耗、信号衰减和噪声等因素的影响，实际的传输距离可能会有所减少。
为了保证通信的可靠性，通常需要在传输线路上增加中继器或者采用更高质量的电缆。
4.RS422 的优缺点RS422 具有以下优点：（1）抗干扰能力强：采用差分传输方式，能有效抵抗外部干扰。
（2）传输距离较远：在理想条件下，传输距离可以达到1200 米。
（3）传输速率可调：波特率可以在10bps 至1Mbps 之间选择，满足不同应用需求。
（4）支持多机通信：RS422 允许在一条总线上连接多个设备，实现多机通信。
RS422 的缺点主要有：（1）成本较高：相较于单根数据线的串行通信接口，RS422 的硬件成本较高。
（2）传输线路要求较高：为了保证通信质量，需要使用较高质量的电缆，并在长距离传输时增加中继器。

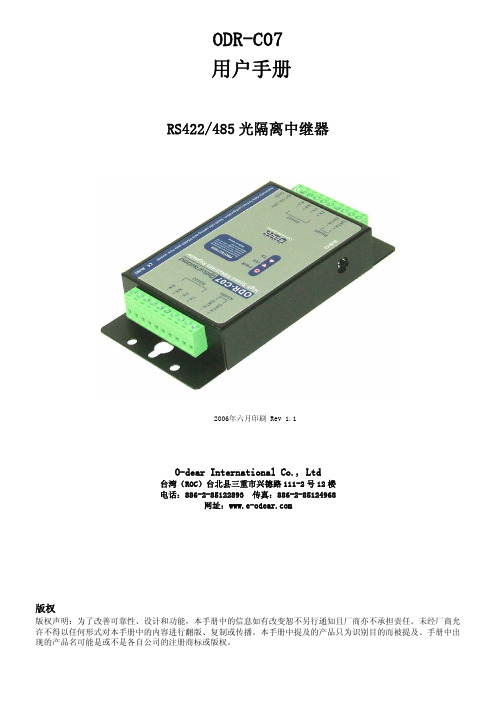

ODR-C07用户手册RS422/485光隔离中继器2006年六月印刷 Rev 1.1O-dear International Co., Ltd台湾（ROC）台北县三重市兴德路111-2号12楼电话：886-2-85122893 传真：886-2-85124968网址：版权版权声明：为了改善可靠性、设计和功能，本手册中的信息如有改变恕不另行通知且厂商亦不承担责任。
未经厂商允许不得以任何形式对本手册中的内容进行翻版、复制或传播。
本手册中提及的产品只为识别目的而被提及。
手册中出现的产品名可能是或不是各自公司的注册商标或版权。
1.简介ODR-C07中继器用于实现对RS-422/485信号的增强使其距离扩展到最长4000 ft （1200M）并将可连接的节点数增加到高达128个。
数据格式自动检测和波特率自动切换功能使ODR-C07能够自动检测数据流从而切换数据线的方向，同时无需进行外部切换设置可自动为RS-422/485信号设置任意波特率。
光隔离提供3000VDC 的隔离以保护RS422/485数据线上的主计算机免受接地回路和破坏性电压的损坏。
各数据线上的内部过电压保护使模块免受危险电压的损坏。
1-1.特点¾自动内部RS-422/485总线管理。
¾任意輸入RS422 切換為RS485 模式.¾RS-485上的自动方向流控制。
¾支持的全波特率最高为115.2 Kbps。
¾自動傳輸資料格式切換¾支持3000 V DC電源,訊號光隔离保护。
¾RS422/485过电流保护。
¾提供 RS422/485全信号过电压保护。
¾Power/TX/RX模式 LED指示灯。
¾电源供给：支持螺旋式接线端子和标准外部DC适配器。
¾从DC +10V至+30V的电源输入要求。
1-2. 规格.¾电源输入电压：DC +10V至+30V¾输入：RS422/485协议。

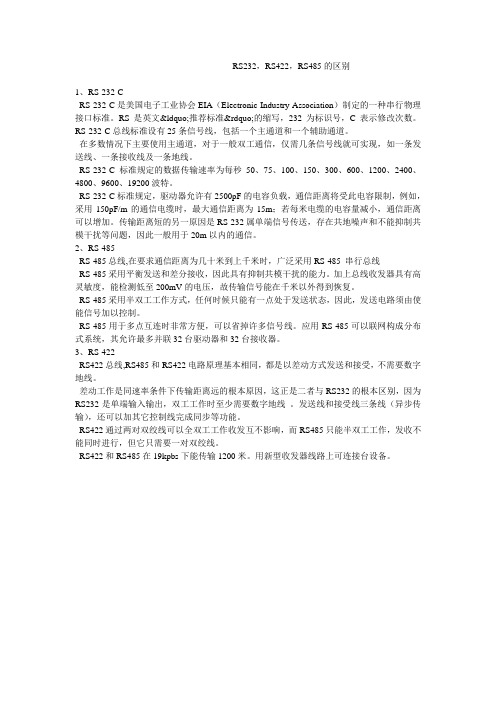

RS232，RS422，RS485的区别1、RS-232-CRS-232-C是美国电子工业协会EIA（Electronic Industry Association）制定的一种串行物理接口标准。
RS是英文“推荐标准”的缩写，232为标识号，C表示修改次数。
RS-232-C总线标准设有25条信号线，包括一个主通道和一个辅助通道。
在多数情况下主要使用主通道，对于一般双工通信，仅需几条信号线就可实现，如一条发送线、一条接收线及一条地线。
RS-232-C标准规定的数据传输速率为每秒50、75、100、150、300、600、1200、2400、4800、9600、19200波特。
RS-232-C标准规定，驱动器允许有2500pF的电容负载，通信距离将受此电容限制，例如，采用150pF/m的通信电缆时，最大通信距离为15m；若每米电缆的电容量减小，通信距离可以增加。
传输距离短的另一原因是RS-232属单端信号传送，存在共地噪声和不能抑制共模干扰等问题，因此一般用于20m以内的通信。
2、RS-485RS-485总线,在要求通信距离为几十米到上千米时，广泛采用RS-485 串行总线RS-485采用平衡发送和差分接收，因此具有抑制共模干扰的能力。
加上总线收发器具有高灵敏度，能检测低至200mV的电压，故传输信号能在千米以外得到恢复。
RS-485采用半双工工作方式，任何时候只能有一点处于发送状态，因此，发送电路须由使能信号加以控制。
RS-485用于多点互连时非常方便，可以省掉许多信号线。
应用RS-485可以联网构成分布式系统，其允许最多并联32台驱动器和32台接收器。
3、RS-422RS422总线,RS485和RS422电路原理基本相同，都是以差动方式发送和接受，不需要数字地线。
差动工作是同速率条件下传输距离远的根本原因，这正是二者与RS232的根本区别，因为RS232是单端输入输出，双工工作时至少需要数字地线。
一、起源和发展RS422和RS485是两种数字通信接口标准，它们分别由电子工业协会（EIA）制定。
RS422标准最早在1976年发布，而RS485标准则是在1983年发布的。
这两种标准在工业控制和数据采集系统中被广泛应用，因为它们能够提供可靠的长距离通信和抗干扰能力。
二、RS422技术特点1. RS422使用差分信号传输，能够在2000米的距离内实现数据传输，因此适用于需要远距离通信的场合。
2. RS422支持全双工通信，即可以同时进行发送和接收操作，这使得它可以在工业控制系统中进行可靠的数据传输。
3. RS422能够同时连接多个设备，因此在多点通信的场合下具有优势。
4. RS422的传输速率可以达到10Mbps，足够满足工业控制系统对高速数据传输的需求。
三、RS485技术特点1. RS485同样使用差分信号传输，能够在1200米的距离内进行数据传输，因此也适用于远距离通信的场合。
2. RS485同样支持全双工通信，因此在工业控制系统中同样具有可靠的数据传输能力。
3. RS485同样能够同时连接多个设备，因此也适用于多点通信的场合。
4. RS485的传输速率可以达到10Mbps，与RS422相比并无明显差异，同样足够满足工业控制系统对高速数据传输的需求。
四、RS422和RS485的比较1. RS422和RS485在通信距离和传输速率上几乎没有明显差异，都能够满足工业控制系统的需求。
2. RS422和RS485相比RS232更具抗干扰能力，因此更适用于工业环境中的数据传输。
3. RS485在多点通信的场合下具有优势，适用于多个设备同时进行通信的情况。
4. RS422和RS485的最大区别在于RS422支持全双工通信，而RS485支持半双工通信。
因此在实际应用中需要根据通信需求选择合适的标准。
五、RS422和RS485在工业控制系统中的应用1. 工业控制系统通常需要远距离数据传输和抗干扰能力，因此RS422和RS485成为了理想的通信接口标准。
基于FPGA设计的RS422-ARINC429通讯模块及软件作者：奥林普科技原创出品：一、FPGA介绍FPGA（Field－Programmable Gate Array），即现场可编程门阵列，它是在PAL、GAL、CPLD等可编程器件的基础上进一步发展的产物。
它是作为专用集成电路（ASIC）领域中的一种半定制电路而出现的，既解决了定制电路的不足，又克服了原有可编程器件门电路数有限的缺点。
FPGA采用了逻辑单元阵列LCA（Logic Cell Array）这样一个概念，内部包括可配置逻辑模块CLB（Configurable Logic Block）、输出输入模块IOB（Input Output Block）和内部连线（Interconnect）三个部分。
现场可编程门阵列（FPGA）是可编程器件。
与传统逻辑电路和门阵列（如PAL，GAL及CPLD器件）相比，FPGA具有不同的结构，FPGA利用小型查找表（16×1RAM）来实现组合逻辑，每个查找表连接到一个D触发器的输入端，触发器再来驱动其他逻辑电路或驱动I/O，由此构成了即可实现组合逻辑功能又可实现时序逻辑功能的基本逻辑单元模块，这些模块间利用金属连线互相连接或连接到I/O模块。
FPGA的逻辑是通过向内部静态存储单元加载编程数据来实现的，存储在存储器单元中的值决定了逻辑单元的逻辑功能以及各模块之间或模块与I/O间的联接方式,并最终决定了FPGA所能实现的功能, FPGA允许无限次的编程。
二、RS422介绍RS-422标准全称是“平衡电压数字接口电路的电气特性”，它定义了接口电路的特性。
实际上还有一根信号地线，共5根线。
由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力，故允许在相同传输线上连接多个接收节点，最多可接10个节点。
即一个主设备（Master），其余为从设备（Salve），从设备之间不能通信，所以RS-422支持点对多的双向通信。

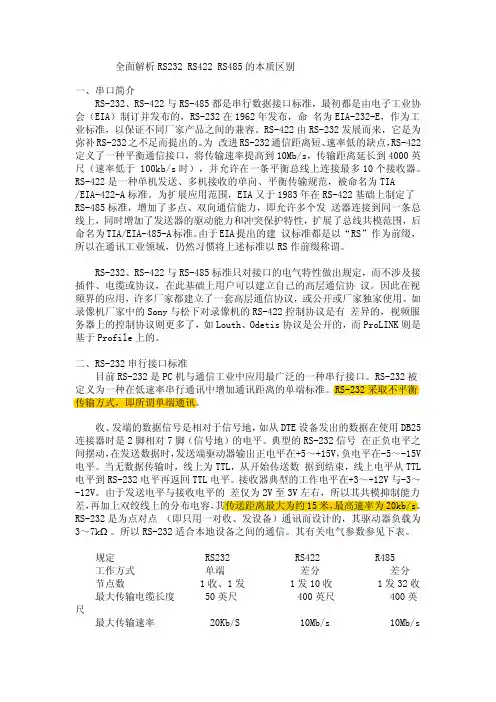

全面解析RS232 RS422 RS485的本质区别一、串口简介RS-232、RS-422与RS-485都是串行数据接口标准，最初都是由电子工业协会（EIA）制订并发布的，RS-232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。
RS-422由RS-232发展而来，它是为弥补RS-232之不足而提出的。
为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于 100kb/s时），并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。
为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。
由于EIA提出的建议标准都是以“RS”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。
RS-232、RS-422与RS-485标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，在此基础上用户可以建立自己的高层通信协议。
因此在视频界的应用，许多厂家都建立了一套高层通信协议，或公开或厂家独家使用。
如录像机厂家中的Sony与松下对录像机的RS-422控制协议是有差异的，视频服务器上的控制协议则更多了，如Louth、Odetis协议是公开的，而ProLINK则是基于Profile上的。
二、RS-232串行接口标准目前RS-232是PC机与通信工业中应用最广泛的一种串行接口。
RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。
RS-232采取不平衡传输方式，即所谓单端通讯。
收、发端的数据信号是相对于信号地，如从DTE设备发出的数据在使用DB25连接器时是2脚相对7脚（信号地）的电平。

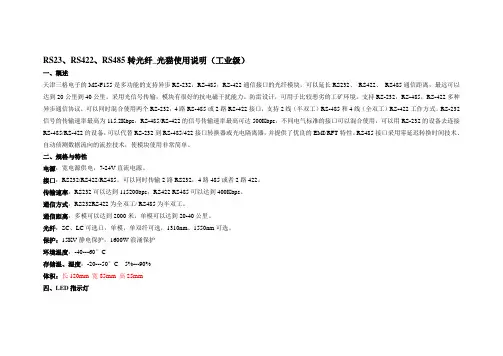

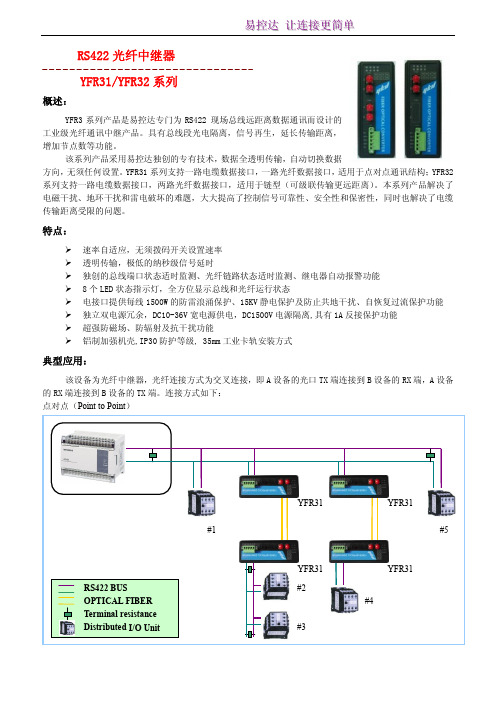

RS23、RS422、RS485转光纤_光猫使用说明（工业级）一、概述天津三格电子的MS-F155是多功能的支持异步RS-232，RS-485，RS-422通信接口的光纤模块，可以延长RS232、RS422、RS485通信距离，最远可以达到20公里到40公里。
采用光信号传输，模块有很好的抗电磁干扰能力。
防雷设计，可用于比较恶劣的工矿环境。
支持RS-232，RS-485，RS-422多种异步通信协议，可以同时混合使用两个RS-232，4路RS-485或2路RS-422接口，支持2线（半双工）RS-485和4线（全双工）RS-422工作方式。
RS-232信号的传输速率最高为115.2Kbps，RS-485/RS-422的信号传输速率最高可达500Kbps，不同电气标准的接口可以混合使用，可以用RS-232的设备去连接RS-485/RS-422的设备，可以代替RS-232到RS-485/422接口转换器或光电隔离器，并提供了优良的EMI/RFT特性。
RS485接口采用零延迟转换时间技术、自动侦测数据流向的流控技术，使模块使用非常简单。
二、规格与特性电源：宽电源供电，7-24V直流电源。
接口：RS232/RS422/RS485。
可以同时传输2路RS232，4路485或者2路422。
传输速率：RS232可以达到115200bps；RS422 RS485可以达到400Kbps。
通信方式：RS232RS422为全双工/ RS485为半双工。
通信距离：多模可以达到2000米，单模可以达到20-40公里。
光纤：SC、LC可选口，单模，单双纤可选，1310nm、1550nm可选。
保护：15KV静电保护，1600W浪涌保护环境温度：-40---60°C存储温、湿度：-20---50°C 5%---90%体积：长120mm 宽85mm 高25mm四、LED指示灯RS485_1_LED：闪烁表示RS485_1有数据收发；RS485_2_LED：闪烁表示RS485_2有数据收发；RS485_3_LED：闪烁表示RS485_3有数据收发；RS485_4_LED：闪烁表示RS485_4有数据收发；RS232_1_LED：闪烁表示RS232_1有数据收发；RS232_2_LED：闪烁表示RS232_2有数据收发；PWR_LED：灯亮表示电源工作；Fiber_LED：灯亮表示光纤模块工作正常；五、光纤参数单模、SC口（可选择其他接口，LC FC等）、单双纤可选，波长1310nm。
