天府新区”三纵一横“重大基础设施项目正公路路基边坡防护工程施工方案第一章工程概况正公路所处地形起伏较大，路基平整过程中，大多地段时通过开挖路堑，或填方，形成路基边坡。

为了达到路基边坡的稳固性和绿化美观性要求，需要对其予以防护。

当路堤边坡高度H ≤4.0m时，边坡坡面采用直接喷播植草绿化；当边坡高度H>4.0m时，边坡防护采用挂三维网植草。

对于路堑挖方边坡采用三维网植草护坡，对于岩质地段采用挂网喷植生混凝土防护。

对于沿河或水塘路段易受水流冲刷，浸泡的路堤边坡防护采用C20现浇砼满铺护坡防护。

第二章编制依据1）《公路路基施工技术规范》（JTG F10-2006）；2）《公路工程质量检验评定标准》JTG F80/1-2004；3）《公路工程技术标准》（JTG B01-2003）；第三章施工方案1边坡挂网喷植生混凝土施工流程1)施工前的准备：（1）人员准备：①选配经验丰富，技术业务精湛，事业心和责任感强的工程师及工作人员，全面负责和加强对该项工程的生产指挥和技术管理工作。

②调遣专业性强的作业队伍投入施工，确保正公路边坡防护工程施工顺利完成。

③根据施工要求，组织好施工力量,施工人员数量及安排如表3-1-1所示。

表3-1-1 施工人员及数量安排表（2）材料及试验准备：根据施工进度计划，制定材料制定计划，正公路左右侧边坡防护需要准备的材料，施工前这些材料必须按时进场，标准试验审批合格，申报监理公司复批后方能使用，严禁使用不合格产品。

（3）机械设备的准备：机械设备配置如表3-1-2所示：序号机械及工具规格型号单位备注1 风洞凿岩机手持式4-6台据锚杆打设深度配备相应钻头2 破碎机200L 3台破碎种植土3 电动灌浆机3台锚杆灌浆4 灰浆搅拌机200L 1台锚杆砂浆拌合5 喷射混凝土设备4-6m3/h 4-6台喷射混凝土6 空气压缩机9m32台7 施工吊篮及配套器具1套设备提升表3-1-2 边坡挂网喷植生混凝土施工机械设备配置图（4）测量准备：在施工之前定位好锚固口的位置，伸缩缝位置。

**高速公路**(省界）段N0.4合同段路基边坡防护施工方案（K26+200-K731+260）**集团有限公司二〇一八年三月十五日路基防护施工技术方案一、工程概况本合同段起点桩号K26+200，终点桩号K31+260，全长5.06㎞，路基挖土方174.677千立方米，挖石方898.102千立方米；填土方158.017千立方米，填石方616.252千立方米。

本项目按双向四车道高速公路标准设计，设计速度100km/h，路基宽度26m，其中行车道宽度2×2×3.75m，中央分隔带2m，左侧路缘带宽2×1m，硬路肩宽2×2.5m，土路肩宽2×1m。

本标段路基有：M7.5浆砌片石衬砌拱形（人字形）骨架植草、三维植被网植草、M7.5浆砌片石实体护坡、有机基材喷播植草、锚杆框架梁三维植草防护、M7.5浆砌片石护肩墙和护脚墙、六棱快铺砌等几种防护型式。

（1）填方边坡防护1）一般路段a、当填方路基边坡高度H≤5m时，采用三维植草防护。

b、当填方路基边坡高度H＞5m时，原则采用M7.5浆砌片石衬砌拱护坡植草防护。

c、当路基通过水（鱼）塘路段时，根据冲刷情况采用M7.5浆砌片石满铺防护。

2）特殊路段受地形地物限制不宜放坡，或路基填方贴坡较薄不宜压实路段，采用M7.5浆砌片石护肩、护脚或挡墙以收缩坡脚；桥台锥坡范围内一般采用六棱预制块防护。

（2）挖方边坡防护1）一般路段a、当路基边坡高度H≤5m时，采用三维植草防护。

b、当路基边坡高度H＞5m时，原则采用M7.5浆砌片石衬砌拱护坡植草防护。

2）特殊路段水理性差的软质岩及老黄土路段，采用M7.5浆砌片石护面墙防护；边坡稳定性差的岩质地段采用锚杆框架梁三维植草防护；软弱松散路堑边坡坡脚需加固路段，采用路堑挡土墙防护。

二、编制依据1、河南省发改委《关于块村营至营盘高速公路工程初步设计的批复》（豫发改设计【2007】1673号）。

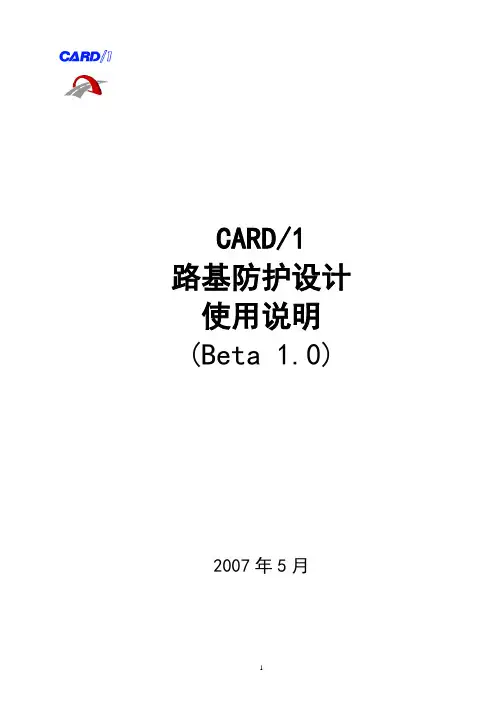

CARD/1 路基防护设计使用说明(Beta 1.0)2007年5月一、功能简要介绍本程序主要用于路基防护设计及防护数量输出，也可以生成路基边坡高度立面图。

二、程序运行前的数据准备1、在核心项目<card-CN>中拷入QPR00034.QPC（路基防护设计文件）、防护数据.TXT（防护模板文件）。

2、在核心项目<card>中拷入文件QPR00034.CRD。

3、运行前应存在的数据文件有：a)“桥隧段落.OUT”的格式为：起点桩号，终点桩号，斜交角度，桥隧类型，桥隧名称，0或1或-1 (可以通过QPR00039.CRD 生成)2 |说明：总的轴线数2 ，715 |说明：本轴线的桥隧行数，轴线号205360 205400 90 'QL' '**大桥' 0205180 205260 90 'SD' '**隧道' 02，714 |说明：本轴线的桥隧行数，轴线号207560 207700 90 'QL' '**大桥' 0208380 208560 90 'SD' '**隧道' 0b)“防护数据.txt”的格式为：*----------路基填挖方坡率资料--------------*****填方防护********喷草籽*三维植被网拱型骨架*拱型骨架拱型骨架拱型骨架*拱型骨架拱型骨架拱型骨架坡面铺砌*拱型骨架拱型骨架拱型骨架坡面铺砌坡面铺砌*拱型骨架拱型骨架拱型骨架坡面铺砌坡面铺砌坡面铺砌*拱型骨架拱型骨架拱型骨架坡面铺砌坡面铺砌坡面铺砌坡面铺砌坡面铺砌*拱型骨架拱型骨架拱型骨架坡面铺砌坡面铺砌坡面铺砌坡面铺砌坡面铺砌坡面铺砌*拱型骨架拱型骨架拱型骨架坡面铺砌坡面铺砌坡面铺砌坡面铺砌坡面铺砌坡面铺砌坡面铺砌*拱型骨架拱型骨架拱型骨架坡面铺砌坡面铺砌坡面铺砌坡面铺砌坡面铺砌坡面铺砌坡面铺砌坡面铺砌*****挖方防护********1 5*0.33 护面墙*0.5 土工格室喷混植生*0.75 拱型骨架植草*1.0 喷草籽*1.25 喷草籽*2 7*0.33 加厚护面墙0.5 土工格室喷混植生*0.5 护面墙0.75 护面墙*0.75 拱型骨架植草0.75 拱型骨架植草*0.75 拱型骨架植草 1 三维植被网*1 拱型骨架植草 1 三维植被网*1 拱型骨架植草 1.25 喷草籽*1.25 三维植被网 1.25 喷草籽*3 7*0.33 加厚护面墙0.5 土工格室喷混植生0.75 土工格室喷混植生*0.5 护面墙0.75 土工格室喷混植生 1 三维植被网*0.75 拱型骨架植草0.75 拱型骨架植草 1 三维植被网*0.75 拱型骨架植草 1 三维植被网 1 喷草籽*1 拱型骨架植草 1 三维植被网 1 喷草籽*1 拱型骨架植草 1.25 三维植被网 1.25 喷草籽*1.25 三维植被网 1.25 喷草籽 1.25 喷草籽……说明：1、填方防护：表示的是防护形式，例如：“三维植被网拱型骨架”，即是指如果填方为两级的话，第一级防护形式是三维植被网，第二级防护形式是拱形骨架。

防护栅栏施工方案1.编制依据1）铁路线路防护栅栏施工设计图[通线（2012）8001]；2）《高速铁路路基工程施工质量验收标准》[TB10751-2010]；3）《高速铁路路基工程施工技术指南》；4）黎湛电气化改造工程站前施工组织设计；5）设计单位相关施工技术要求、设计交底等相关文件；6）本公司所拥有的施工经验、设备资源、技术力量等。

2.工程概况根竹站（含）至玉林站（含），里程为K86+200至K231+300，共145.1正线公里。

防护栅栏施工采用预制场集中预制，施工现场安装预制件的施工方式。

3.防护栅栏设计情况及主要工程量本标段防护栅栏高度统一采用1.8m形式，防护栅栏单元长度根据现场实际情况选用3.0m、1.59m、1.15m三种形式；防护栅栏由立柱、上槛、下槛、拦片、桩冒构件现场拼装组成。

其中地面纵坡小于6°地段，采用防护栅栏长度3m，地面纵坡在6°~ 12°地段，采用防护栅栏长度1.59m，地面纵坡在12°~ 36°地段，采用防护栅栏长度1.15m，各构件采用C30混凝土预制。

表1-1 防护栅栏工程数量表4.小型构件预制工期计划防护栅栏预制计划工期：2016年4月15日～2016年7月20日；防护栅栏安装计划工期：2016年5月10日～2016年8月30日。

附图-01《栅栏施工工期时间横道图》5.施工总体安排5.1.预制场地建设防护栅栏预制厂安排在对应铁路里程为K135+800的一处空旷场地，占地面积3000平方米。

主要设有、生产区、钢筋加工区、存料区、成品存放区。

5.1.1生活区建设工人住宿区采用租住民房，每人住宿面积不低于3平方米。

5.1.2.生产区建设生产区主要分钢筋加工区、构件生产区，厂区内采用10cm厚C20混凝土进行硬化处理，顶面采用彩钢顶棚进行封闭。

钢筋加工区共计440平方米，其中存料200平方米，加工、生产区240平方米。

分项工程检验申请和中间交验审批表
施工单位合同号
施工放样现场记录表
施工单位合同号
公路工程建设项目
边坡锚固防护现场质量检验报告单（一）（锚杆、锚索）施工单位：合同号：
公路工程建设项目
边坡锚固防护现场质量检验报告单（二）（坡面结构）
施工单位：合同号：
现场核验记录施工单位合同号
自检现场检测记录表
施工单位合同号
结构物钢筋施工原始记录
施工单位合同号
砌石工程现场质量检验报告单（二）（干砌片石）
施工单位：合同号：
水泥混凝土(砂浆)浇筑申请及施工记录
施工单位合同号
公路工程建设项目
锚喷支护（锚杆、钢筋网）现场检查记录
施工单位合同号
锚杆、锚索分项工程质量检验评定表
浙路(ZP)106[611] 八T古十工口七正工程部位：浙路(ZP)106[611]锚杆、锚由目Z圭、八币日,八日田、干日丁产
刀项工程名轴(桩号、墩台号、孔号) 索分项工程质量检验评定表所属建仅项目(口同段) 项目工程
所属分部工程名称：所属单位工程：项目工程施工单位：分项工程编号：
浙江省交通建设工程监督管理局
_________________________________ 坡面结构分项工程质量检验评定表
浙路(ZP)106[611-1]
分项工程名称：
1程部位K
浙路(ZP)1O6[611-1]坡面结
诉屋裙沿而曰r 构什项工程质量检验评定表
所属建及项目(
合同段
)
项目工程 检验负责人：
检测：
记录：
复核：
年月日
浙江省交通建设工程监督管理局。

边坡防护框格植草施工方案及工艺一、工程概况本工程共有浆砌片石框格植草防护564m3，主要集中在沿河地段。

施工时本着“早开工、早成型、以利后续”的原则进行，以便于路基边坡成形。

本合同段框格植草边坡防护工程数量统计表（二）施工主要机械配置表（见附表二）三、施工方案路基边坡采用挖掘机整，人工修整，机械搅拌砂浆，片石等材料用人工抬到施工现场，水泥砂浆在现场用JS350搅拌机拌，随拌随用。

（一）、施工组织及安排本标段填方边坡框格植草防护主要设置在K8+370～K8+668、K10+565～K10+615 、K13+197~K13+412等三段，填方边坡框格植草防护砌筑由路基工区的砌筑工程专业班组施工。

工期安排在2012年5月1日～2012年7月1日完成。

（二）、浆砌片石框格植草边坡防护框格砌筑施工方案1、施工放样按路基横断面复测及路基顶面设计标高计算出高差，按整段长度进行放样，根据路基中线到框格顶距离、计算框格顶高程至框格植草浆砌片石加固带的坡比，放出基槽开挖宽度，按设计要求坡比不小于1：1.5，线位设好以后请监理检测，符合要求后再进行下道工序。

2、边坡整平施工方法边坡防护要在路基沉降稳定后开始施工，边坡护坡工程的边坡整平是施工的关键环节，按图纸设计要求的坡比，用坡度尺检查坡度，符合要求时请监理工程师检查验收，合格后及时进行框格基槽开挖施工。

3、框格基槽用人工开挖施工：按图约要求框格为棱形布置，其正交框格尺寸为2.0*2.0米，对角线长度为2.83*2.83米。

浆砌片石框格条正交为0.3米*0.3米，斜交尺寸为0.424*0.434米。

底加固带宽为0.5米，压顶宽为0.4米。

按以上尺寸开挖基槽，基槽开挖完成后进行浆砌片石砌筑。

（3）、片石砌筑基槽检验合格后，在边坡顶上用木桩在每1个砌石框格位置钉好，按45度角在底下加固带位置也钉好木桩，挂好横断面线及纵断面线，即可按线砌筑，砌筑工艺要严格执行技术规范及招标文件的施工技术要求。

路基防护工程施工方案范文一、设计范围宿淮铁路江苏段、宿淮项目部二分部DK143+233.00-DK164+724.00段路基，全长21491m其中含特大桥2座、大桥3座、中桥2座。

二、路基防护工程概况DK143+233.00-DK164+724.00段路基，浆砌坡脚墙22423方，浆砌护坡42100方，C15混凝土5243方。

根据设计要求，当路堤边坡高度大于4m采用拱形骨架护坡，当路堤边坡高度小于等于4m时，路堤坡面种灌木、撒草籽防护。

1作业准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

准备好施工原材料并按要求进行检验；准备好施工机械设备并报监理审查。

2施工工艺及技术要求2.1路基防护的一般规定使用的砂浆或混凝土必须有配合比和强度试验，并留够试件。

石质强度应符合设计要求。

施工所用砂浆、混凝土，应用机械拌和，不应直接在砌体面上或路面上以人工拌和，并应随拌随用。

2.1.1边坡防护当路基土石方施工时或完毕后，应及时进行路基防护施工。

各类防护与加固应在稳定的基础或坡体上施工。

设有支挡结构物及排除地下水设施地段，应先作好支挡结构物、排水设施，再施作防护工程。

防护的坡体表面应进行检查处理，防护设施应与坡面密贴结合。

施工前应先清刷坡面浮土，填补坑凹，使坡面大体平整。

路基防护所设臵的泄水孔的位臵、布臵形式、孔径尺寸及泄水孔背反滤层的材料、设臵应符合设计要求，且排水畅通。

砌体及反滤层（或垫层）的材料、设臵应符合设计要求。

2.1.2路基支挡岩体破碎或土质松软、有水地段，修建支挡结构应按结构要求适当分段，及时施工，不应长段拉开挖基，或者是跳槽开挖施工。

支挡结构基坑开挖前，应做好排水设施。

基坑开挖后应及时进行基础及墙身施工，并做好墙后排水设施，及时回填或填筑路堤。

路基防护工程本标段路基防护及加固工程主要有：当边坡高度小于1.5m时，采用边坡挂网植草防护，当边坡高度大于1.5时采用菱形结构+挂网防护；边沟采用浆砌片石护砌。

1、浆砌片石边沟浆砌边沟施工前，人工挂线按设计坡度进行刷坡，并夯拍密实。

坡面缺土处先人工开挖台阶，再以相同填料嵌补并夯实，浆砌边沟基础必须设在可靠的基底上。

每隔20m设一道伸缩缝，并严格按设计图纸规定或监理工程师指示做好泄水孔及反滤层。

边沟勾缝应于路堤沉降已趋稳定后进行；勾缝前，应先将松动和变形处修整平齐。

2、挂网植草防护挂网植草防护在施工时注意以下几点：对边坡稳定、坡面冲刷轻微的路堤边坡在横向用耙齿划松或挖平行槽沟，槽沟深为3～5cm，行距不超过20cm。

对于陡坡及不易成活的坡面，植草后用熟土或坡面刮下的原土加复合肥料，搅拌均匀后的混合土均匀撒在坡面或坡面的网垫上，混合土撒上后不超过网的上缘1～2cm，并整平适当压实，用塑料薄膜进行覆盖保护，防止雨水刷，确保坡面全部植草成活。

对不利于草类生长的土质，在坡面先铺一层厚度不小于10cm的种植土再播种。

六、路基排水工程路基施工前先做好临时排水系统，其施工结合永久排水系统施作。

施工前施作截水沟、排水沟、侧沟，采用人工开挖并随挖随砌，及时检查，防止积水渗漏。

道路联测保证路基排水需要时，在沿着红线量侧土地未开发时，设置矩形浆砌卵石排水沟作临时排水施工，边沟尺寸为宽0.6m，深0.6m，壁厚0.3m。

路基排水工程施工工艺框图 第五节、道路路面水稳层施工A 、水泥稳定碎石基层施工1、施工放样⑴ 在垫层上恢复中线，每10m 设一桩，并在两侧边缘处设指示桩。

⑵ 进行水平测量，在两侧指示桩上用明显标记标出基层边缘的设计标高。

2、拌和混合料的拌和采用厂拌。

厂拌的混合料在摊铺前应取样提交工程师并取得批准。

水泥稳定按重量比例掺配，并以重量比加少。

拌和时加水时间及加水量应有记录，以提交工程师检验。

运输混合料的运输设备，为分散设备的压力，均匀地在已完成的铺筑层整个测 量 放 线沟 身 开 挖沟 身 整 形夯 实垫 层 铺 设沟 身 砌 筑 质 量 检 查抹 面 勾 缝养 生表面上通过，速度宜缓，以减少不均匀碾压或车辙。

2021年的备考，要注意掌握以下两个方面的内容：一、防护和支挡工程类型二、防护和支挡工程的施工【考点解读】一、防护和支挡工程类型1.路基防护类型植物防护：植草与喷播植草、铺草皮、种植灌木、喷混植生。

骨架植物防护：浆砌片石（混凝土）骨架植草、水泥混凝土空心块护坡、锚杆混凝土框架植草边坡坡面防护圬工防护：喷浆、挂网喷护、干砌片石护坡、浆砌片石护坡、护面墙、封面、捶面沿河路基防护植物防护、砌石护坡、混凝土护坡、土工织物软体沉排、土工膜袋、石笼防护、浸水挡土墙、护坦防护、抛石防护、排桩防护、丁坝、顺坝支挡构筑物挡土墙、边坡锚固、土钉支护、抗滑桩二、防护与支挡构筑物的施工1.常用防护工程施工技术要点【考情概要坡面喷射混凝土（1）3）混凝土喷射厚度应符合设计规定，且临时支护厚度宜不小于60mm，永久支护厚度宜不小于80mm。

永久支护面钢筋的喷射混凝土保护层厚度应不小于50mm。

4）混凝土喷射每-层应自下而上进行。

当混凝土厚度大于100mm时，宜分两次喷射。

在第二次喷射混凝土作业前，应清除结合面上的浮浆和松散碎屑。

6）喷射混凝土面层应在长度方向上每30m设伸缩缝，缝宽10 ~ 20mm。

（2）浆砌片石护坡4）每10～15m应留一伸缩缝，缝宽20～30mm。

在基底地质有变化处，应设沉降缝，可将伸缩缝与沉降缝合并设置。

6）泄水孔的位置和反滤层的设置应满足设计要求。

如设计无要求，应符合下列规定：①泄水孔宜为50mm×100mm、100mm×100mm、150mm×200mm的矩形或直径为50 ~ 100mm的圆形。

②泄水孔间距宜为2~3m，干旱地区可适当加大，渗水量大时应适当加密。

上下排泄水孔应交错布置，左右排泄水孔应避开伸缩缝与沉降缝，与相邻伸缩缝间距宜不小于500mm。

③泄水孔应向外倾斜，最下一-排泄水孔出口应高出地面或边沟、排水沟及积水地区的常水位0.3m。

④最下面一排泄水孔进水口周围500mm×500mm范围内应设置具有反滤作用的粗粒料，反滤层底部应设置厚度不小于300mm的黏土隔水层。
