直插式电阻电容封装与尺寸图解

10W 8 38 45
这里的M型，指的是电阻的弯折方式，就是如图这样弯折。

这个功率与M型弯折时的尺寸对照表很容易
看懂。

这种卧式直插电阻的封装形式为AXIAL-xx（比如AXIAL-0.3），这里的0.3是焊盘中心距，单位是英寸，1
英寸是25.4mm。

所以，0.3英寸=7.6mm 0.4英寸=10.2mm 0.5英寸=12.7mm 0.6英
寸=15.2mm
0.7英寸=17.8mm 0.8英寸=20.3mm 0.9英寸=22.9mm
1.0英寸=25.4mm
结论：所以根据上面的表和那几个英寸与毫米的对应算式。

不同功率的直插电阻对应的封装应该是这样的：
1/8W ----AXIAL-0.3
1/4W ----AXIAL-0.4或AXIAL-0.3（如果自己弯折的比较靠近电阻根部的话）
1/2W ----AXIAL-0.5或AXIAL-0.4（如果自己弯折的比较靠近电阻根部的话）
1W ----AXIAL-0.6或AXIAL-0.5（如果自己弯折的比较靠近电阻根部的话）
2W ----AXIAL-0.8
3W ----AXIAL-1.0
5W ----AXIAL-1.2
问题：一般网上的资料都说1W、2W的电阻选AXIAL-0.8，也有说选AXIAL-1.0。

这与我这里得到的结论
有些出入。

呵呵
元件封装电阻AXIAL
无极性电容RAD
电解电容RB-
电位器VR。

直插式电容封装及尺寸
直插式电容的封装形式为AXIAL-xx，其中xx代表焊盘中心间距为xx英寸。

常见的封装尺寸有AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9和AXIAL-1.0等。

这些尺寸的默认焊盘直径和焊孔直径分别为62mil和32mil。

直插式电容的功率与封装尺寸有一定关系。

一般来说，1/8W对应于AXIAL-0.3，1/4W 对应于AXIAL-0.4或AXIAL-0.3（如果弯曲得靠近电阻根部的话），1/2W对应于AXIAL-0.5或AXIAL-0.4（如果弯曲得靠近电阻根部的话），1W对应于AXIAL-0.6或AXIAL-0.5（如果弯曲得靠近电阻根部的话），2W对应于AXIAL-0.8（根据实际测量，AXIAL-0.9的尺寸比较合适），3W对应于AXIAL-1.0，5W对应于AXIAL-1.2。

以上信息仅供参考，建议查阅直插式电容封装及尺寸的专业文献，获取更准确的信息。

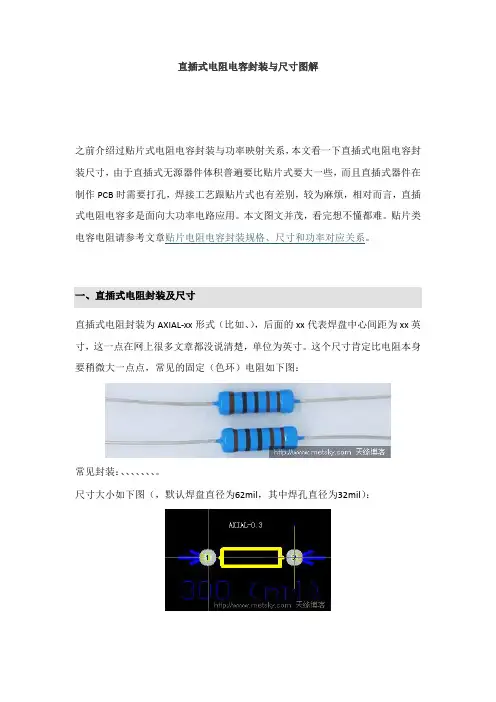

直插式电阻电容封装与尺寸图解部门： xxx时间： xxx整理范文，仅供参考，可下载自行编辑之前介绍过贴片式电阻电容封装与功率映射关系，本文看一下直插式电阻电容封装尺寸，由于直插式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB时需要打孔，焊接工艺跟贴片式也有差别，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。

本文图文并茂，看完想不懂都难。

贴片类电容电阻请参考文章贴片电阻电容封装规格、尺寸和功率对应关系。

一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式<比如AXIAL-0.3、AXIAL-0.4），后面的xx代表焊盘中心间距为xx英寸，这一点在网上很多文章都没说清楚，单位为英寸。

这个尺寸肯定比电阻本身要稍微大一点点，常见的固定<色环）电阻如下图：b5E2RGbCAP常见封装：AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。

p1EanqFDPw 尺寸大小如下图<AXIAL-0.3，默认焊盘直径为62mil，其中焊孔直径为32mil）：另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容，或看起来根本不像个电阻器，如下图，这类电阻可以参照下文的无极电容封装来设计，比如RAD-0.2等等。

DXDiTa9E3d而可调式电阻器封装也很有特点，比如引导的独特性，很多引脚宽度也不能使用传统的圆形，一般都不能按照上述封装进行，需要遵照产品手册进行单独设计。

如下图：RTCrpUDGiT二、直插式电容封装及尺寸1、无极电容常见的电容分为两种：无极电容和有极电容，典型的无极电容如下：无极电容封装以RAD标识，有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4，后面的数字表示焊盘中心孔间距，如下图所示<示例RAD-0.3）。

5PCzVD7HxA2、有极电容有极电容一般指电解电容，如下图：下图是电解电容和固态电容图，这类电容都是标准的封装，但是高度不一定标准，包括很多定制的电容，需根据产品设计特点进行选择。

直插式电阻电容封装与尺寸之前介绍过贴片式电阻电容封装与功率映射关系，本文看一下直插式电阻电容封装尺寸，由于直插式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB时需要打孔，焊接工艺跟贴片式也有差别，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。

本文图文并茂，看完想不懂都难。

贴片类电容电阻请参考文章贴片电阻电容封装规格、尺寸和功率对应关系。

一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式（比如AXIAL-0.3、AXIAL-0.4），后面的xx 代表焊盘中心间距为xx英寸，这一点在网上很多文章都没说清楚，单位为英寸。

这个尺寸肯定比电阻本身要稍微大一点点，常见的固定（色环）电阻如下图：常见封装：AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。

尺寸大小如下图（AXIAL-0.3，默认焊盘直径为62mil，其中焊孔直径为32mil）：另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容，或看起来根本不像个电阻器，如下图，这类电阻可以参照下文的无极电容封装来设计，比如RAD-0.2等等。

而可调式电阻器封装也很有特点，比如引导的独特性，很多引脚宽度也不能使用传统的圆形，一般都不能按照上述封装进行，需要遵照产品手册进行单独设计。

如下图：二、直插式电容封装及尺寸1、无极电容常见的电容分为两种：无极电容和有极电容，典型的无极电容如下：无极电容封装以RAD标识，有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4，后面的数字表示焊盘中心孔间距，如下图所示（示例RAD-0.3）。

2、有极电容有极电容一般指电解电容，如下图：下图是电解电容和固态电容图，这类电容都是标准的封装，但是高度不一定标准，包括很多定制的电容，需根据产品设计特点进行选择。

图中灰白色的那种就是，很多主板上经常吹嘘的所谓的固态电容，固态电容稳定性要稍好一点。

直插式电阻电容封装与尺寸图解式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB时需要打孔，焊接工艺跟贴片式也有差异，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。

本文图文并茂，看完想不懂都难。

一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式〔比方、〕，后面的xx代表焊盘中心间距为xx英寸，这一点在网上很多文章都没说清楚，单位为英寸。

这个尺寸肯定比电阻本身要稍微大一点点，常见的固定〔色环〕电阻如下列图：常见封装：、、、、、、、。

尺寸大小如下列图〔，默认焊盘直径为62mil，其中焊孔直径为32mil〕：另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容，或看起来根本不像个电阻器，如下列图，这类电阻可以参照下文的无极电容封装来设计，比方等等。

而可调式电阻器封装也很有特点，比方引导的独特性，很多引脚宽度也不能使用传统的圆形，一般都不能按照上述封装进行，需要遵照产品手册进行单独设计。

如下列图：二、直插式电容封装及尺寸1、无极电容常见的电容分为两种：无极电容和有极电容，典型的无极电容如下：无极电容封装以RAD标识，有、、、，后面的数字表示焊盘中心孔间距，如下列图所示〔例如〕。

2、有极电容有极电容一般指电解电容，如下列图：下列图是电解电容和固态电容图，这类电容都是标准的封装，但是高度不一定标准，包括很多定制的电容，需根据产品设计特点进行选择。

图中灰白色的那种就是，很多主板上经常吹嘘的所谓的固态电容，固态电容稳定性要稍好一点。

看下面的法拉电容也比较有意思。

电解电容封装则以RB标识，常见封装有：、、、，符号中前面数字表示焊盘中心孔间距，后面数字表示外围尺寸〔丝印〕，单位仍然是英寸，如下列图〔〕：注：本文实物图来源于Google图片搜索，天缘仅做拼合整理，尺寸图来源为Protel 99 SE抓图。

容封装则以RB标识，常见封装有：、、、，符号中前面数字表示焊盘中心孔间距，后面数字表示外围尺寸〔丝印〕，单位仍然是英寸，如下列图〔〕：注：本文实物图来源于Google图片搜索，天缘仅做拼合整理，尺寸图来源为Protel 99 SE抓图。

直插式电阻电容封装与尺寸图解0.1in 0.2in 0.3in 0.4in 0.5in2.54mm 5.08mm 7.6mm 10.16mm 12.7mm0.6in 0.7in 0.8in 0.9in 1.0in15.24mm 17.78mm 20.32mm 22.86mm 25.4mm之前介绍过贴片式电阻电容封装与功率映射关系，本文看一下直插式电阻电容封装尺寸，由于直插式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB时需要打孔，焊接工艺跟贴片式也有差别，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。

本文图文并茂，看完想不懂都难。

一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式（比如AXIAL-0.3、AXIAL-0.4），后面的xx代表焊盘中心间距为xx英寸，这一点在网上很多文章都没说清楚，单位为英寸。

这个尺寸肯定比电阻本身要稍微大一点点，常见的固定（色环）电阻如下图：常见封装：AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。

尺寸大小如下图（AXIAL-0.3，默认焊盘直径为62mil，其中焊孔直径为32mil）：另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容，或看起来根本不像个电阻器，如下图，这类电阻可以参照下文的无极电容封装来设计，比如RAD-0.2等等。

而可调式电阻器封装也很有特点，比如引导的独特性，很多引脚宽度也不能使用传统的圆形，一般都不能按照上述封装进行，需要遵照产品手册进行单独设计。

如下图：二、直插式电容封装及尺寸1、无极电容常见的电容分为两种：无极电容和有极电容，典型的无极电容如下：无极电容封装以RAD标识，有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4，后面的数字表示焊盘中心孔间距，如下图所示（示例RAD-0.3）。

直插式电阻电容封装与尺寸图解之前介绍过贴片式电阻电容封装与功率映射关系，本文看一下直插式电阻电容封装尺寸，由于直插式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB时需要打孔，焊接工艺跟贴片式也有差别，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。

本文图文并茂，看完想不懂都难。

贴片类电容电阻请参考文章贴片电阻电容封装规格、尺寸和功率对应关系。

一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式（比如、），后面的xx代表焊盘中心间距为xx英寸，这一点在网上很多文章都没说清楚，单位为英寸。

这个尺寸肯定比电阻本身要稍微大一点点，常见的固定（色环）电阻如下图：常见封装：、、、、、、、。

尺寸大小如下图（，默认焊盘直径为62mil，其中焊孔直径为32mil）：另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容，或看起来根本不像个电阻器，如下图，这类电阻可以参照下文的无极电容封装来设计，比如等等。

而可调式电阻器封装也很有特点，比如引导的独特性，很多引脚宽度也不能使用传统的圆形，一般都不能按照上述封装进行，需要遵照产品手册进行单独设计。

如下图：二、直插式电容封装及尺寸1、无极电容常见的电容分为两种：无极电容和有极电容，典型的无极电容如下：无极电容封装以RAD标识，有、、、，后面的数字表示焊盘中心孔间距，如下图所示（示例）。

2、有极电容有极电容一般指电解电容，如下图：下图是电解电容和固态电容图，这类电容都是标准的封装，但是高度不一定标准，包括很多定制的电容，需根据产品设计特点进行选择。

图中灰白色的那种就是，很多主板上经常吹嘘的所谓的固态电容，固态电容稳定性要稍好一点。

看下面的法拉电容也比较有意思。

电解电直插式电阻电容封装与尺寸图解2010年06月23 | 分类: 硬件应用| 1 条评论| 标签: Wiki之前介绍过贴片式电阻电容封装与功率映射关系，本文看一下直插式电阻电容封装尺寸，由于直插式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB时需要打孔，焊接工艺跟贴片式也有差别，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。

直插式电阻功率与封装尺寸来源地址：/share/detail/44676685起因呢：就是想知道不同功率的直插电阻对应的封装。

可是网上寻觅了老半天，也找不到明确的答案！在顶顶大名的“单片机综合群”里问，也无果。

很矛盾：高手们都不屑于这样的小问题。

可是像我这样的初出茅庐的，对这个问题就会很迷糊。

最后：退一步，先查电阻的加工尺寸，再查Protel里封装类型对应的尺寸，把两者对应起来。

这样来确定一个貌似合理的结果。

呵呵呵呵，把成果展示一下：这里的M型，指的是电阻的弯折方式，就是如图这样弯折。

这个功率与M 型弯折时的尺寸对照表很容易看懂。

这种卧式直插电阻的封装形式为AXIAL-xx（比如AXIAL-0.3），这里的0.3是焊盘中心距，单位是英寸，1英寸是25.4mm。

所以，0.3英寸=7.6mm0.4英寸=10.2mm0.5英寸=12.7mm0.6英寸=15.2mm0.7英寸=17.8mm0.8英寸=20.3mm0.9英寸=22.9mm1.0英寸=25.4mm结论：所以根据上面的表和那几个英寸与毫米的对应算式。

不同功率的直插电阻对应的封装应该是这样的：1/8W ----AXIAL-0.31/4W ----AXIAL-0.4或AXIAL-0.3（如果自己弯折的比较靠近电阻根部的话）1/2W ----AXIAL-0.5或AXIAL-0.4（如果自己弯折的比较靠近电阻根部的话）1W ----AXIAL-0.6或AXIAL-0.5（如果自己弯折的比较靠近电阻根部的话）2W ----AXIAL-0.83W ----AXIAL-1.05W ----AXIAL-1.2呵呵，结论就是这样。

问题：一般网上的资料都说1W、2W的电阻选AXIAL-0.8，也有说选AXIAL-1.0。

这与我这里得到的结论有些出入。

呵呵哪位高手路过的话，希望能指点一下这个问题。

感谢：“单片机综合群”，哈哈。

1、SMT 表面封装元器件图示索引（完善）名称 图示 常用于备注Chip电阻，电容，电感 片式元件MLD ：Molded Body钽电容，二极管模制本体元件CAE ：Aluminum Electrolytic Capacitor铝电解电容有极性Melf ：MetalElectrode Face圆柱形玻璃二极管,电阻（少见）二个金属电极SOT ：Small Outline Transistor三极管，效应管小型晶体管JEDEC(TO) EIAJ(SC)TO ：Transistor Outline电源模块晶体管外形的贴片元件 JEDEC(TO)OSC ： Oscillator晶振 晶体振荡器Xtal ：Crystal晶振 二引脚晶振SOD：SmallOutlineDiode二极管小型二极管（相比插件元件）JEDEC SOIC：SmallOutline IC芯片，座子小型集成芯片SOP：SmallOutlinePackage芯片小型封装，也称SO，SOIC引脚从封装两侧引出呈海鸥翼状(L字形)前缀：S：ShrinkT：Thin SOJ：SmallOutlineJ-Lead芯片J型引脚的小芯片【也成丁字形】LCC：LeadlessChipcarrier芯片无引脚芯片载体：指陶瓷基板的四个侧面只有电极接触而无引脚的表面贴装型封装。

也称为陶瓷QFN 或QFN-C PLCC：plasticleadedChipcarrier芯片引脚从封装的四个侧面引出，呈丁字形或J型，是塑料制品。

DIP：Dual In-linePackage变压器，开关,芯片双列直插式封装：引脚从封装两侧引出QFP：QuadFlat Package芯片四方扁平封装：引脚从四个侧面引出呈海鸥翼(L)型。

基材有陶瓷、金属和塑料三种。

BGA：BallGrid Array 芯片塑料：P陶瓷：C球形栅格阵列：在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚QFN：Quad FlatNo-lead 芯片四方扁平无引脚器件SON：Small Outline No-Lead芯片小型无引脚器件2、SMT物料基础知识一. 常用电阻、电容换算：1.电阻（R）：电阻：定义：导体对电流的阻碍作用就叫导体的电阻。

直插式电阻电容封装与尺寸图解之前介绍过贴片式电阻电容封装与功率映射关系，本文看一下直插式电阻电容封装尺寸，由于直插式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB时需要打孔，焊接工艺跟贴片式也有差别，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。

本文图文并茂，看完想不懂都难。

贴片类电容电阻请参考文章贴片电阻电容封装规格、尺寸和功率对应关系。

一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式（比如、），后面的xx代表焊盘中心间距为xx 英寸，这一点在网上很多文章都没说清楚，单位为英寸。

这个尺寸肯定比电阻本身要稍微大一点点，常见的固定（色环）电阻如下图：常见封装：、、、、、、、。

尺寸大小如下图（，默认焊盘直径为62mil，其中焊孔直径为32mil）：另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容，或看起来根本不像个电阻器，如下图，这类电阻可以参照下文的无极电容封装来设计，比如等等。

而可调式电阻器封装也很有特点，比如引导的独特性，很多引脚宽度也不能使用传统的圆形，一般都不能按照上述封装进行，需要遵照产品手册进行单独设计。

如下图：二、直插式电容封装及尺寸1、无极电容常见的电容分为两种：无极电容和有极电容，典型的无极电容如下：无极电容封装以RAD标识，有、、、，后面的数字表示焊盘中心孔间距，如下图所示（示例）。

2、有极电容有极电容一般指电解电容，如下图：下图是电解电容和固态电容图，这类电容都是标准的封装，但是高度不一定标准，包括很多定制的电容，需根据产品设计特点进行选择。

图中灰白色的那种就是，很多主板上经常吹嘘的所谓的固态电容，固态电容稳定性要稍好一点。

看下面的法拉电容也比较有意思。

电解电直插式电阻电容封装与尺寸图解2010年06月23 | 分类: 硬件应用 | 1 条评论 | 标签: Wiki之前介绍过贴片式电阻电容封装与功率映射关系，本文看一下直插式电阻电容封装尺寸，由于直插式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB时需要打孔，焊接工艺跟贴片式也有差别，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。

直插式电阻功率与封装尺寸(2012-07-21 23:23:25)转载▼直插式电阻功率与封装尺寸电阻分类太多了，有直插式和贴片式，现在我用的PCB用到的是直插式的从资料上看，又分碳膜电阻，金属膜电阻，氧化膜电阻等等，至于每种资料之间有什么分歧，怎么区分，还要再查一下资料，我们一般用的是【金属膜电阻】。

下面是网上搜到的资料，有待完善。

先查电阻的加工尺寸，再查Protel里封装类型对应的尺寸，把两者对应起来。

这样来确定一个貌似合理的结果。

呵呵呵呵，把成果展示一下：这里的M型，指的是电阻的弯折方式，就是如图这样弯折。

这个功率与M型弯折时的尺寸对照表很容易看懂。

这种卧式直插电阻的封装形式为AXIAL-xx（比方AXIAL-0.3），这里的0.3是焊盘中心距，单位是英寸，1英寸是25.4mm。

所以，0.3英寸=7.6mm 0.4英寸=10.2mm 0.5英寸=12.7mm 0.6英寸=15.2mm0.7英寸=17.8mm 0.8英寸=20.3mm 0.9英寸=22.9mm 1.0英寸=25.4mm结论：所以根据上面的表和那几个英寸与毫米的对应算式。

分歧功率的直插电阻对应的封装应该是这样的：1/8W ----AXIAL-0.31/4W ----AXIAL-0.4或AXIAL-0.3（如果自己弯折的比较靠近电阻根部的话）1/2W ----AXIAL-0.5或AXIAL-0.4（如果自己弯折的比较靠近电阻根部的话）1W ----AXIAL-0.6或AXIAL-0.5（如果自己弯折的比较靠近电阻根部的话）2W ----AXIAL-0.83W ----AXIAL-1.05W ----AXIAL-1.2呵呵，结论就是这样。

问题：一般网上的资料都说1W、2W的电阻选AXIAL-0.8，也有说选AXIAL-1.0。

这与我这里得到的结论有些出入。

之前介绍过贴片式电阻电容封装与功率映射关系，本文看一下直插式电阻电容封装尺寸，由于直插式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB时需要打孔，焊接工艺跟贴片式也有差别，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。

本文图文并茂，看完想不懂都难。

贴片类电容电阻请参考文章贴片电阻电容封装规格、尺寸和功率对应关系。

一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式<比如AXIAL-0.3、AXIAL-0.4），后面的xx代表焊盘中心间距为xx英寸，这一点在网上很多文章都没说清楚，单位为英寸。

这个尺寸肯定比电阻本身要稍微大一点点，常见的固定<色环）电阻如下图：b5E2RGbCAP常见封装：AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。

p1EanqFDPw 尺寸大小如下图<AXIAL-0.3，默认焊盘直径为62mil，其中焊孔直径为32mil）：另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容，或看起来根本不像个电阻器，如下图，这类电阻可以参照下文的无极电容封装来设计，比如RAD-0.2等等。

DXDiTa9E3d而可调式电阻器封装也很有特点，比如引导的独特性，很多引脚宽度也不能使用传统的圆形，一般都不能按照上述封装进行，需要遵照产品手册进行单独设计。

如下图：RTCrpUDGiT二、直插式电容封装及尺寸1、无极电容常见的电容分为两种：无极电容和有极电容，典型的无极电容如下：无极电容封装以RAD标识，有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4，后面的数字表示焊盘中心孔间距，如下图所示<示例RAD-0.3）。

5PCzVD7HxA2、有极电容有极电容一般指电解电容，如下图：下图是电解电容和固态电容图，这类电容都是标准的封装，但是高度不一定标准，包括很多定制的电容，需根据产品设计特点进行选择。

一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式（比如AXIAL-0.3、AXIAL-0.4），后面的xx 代表焊盘中心间距为xx英寸，这一点在网上很多文章都没说清楚，单位为英寸。

这个尺寸肯定比电阻本身要稍微大一点点，常见的固定（色环）电阻如下图：常见封装：AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。

二、直插式电容封装及尺寸1、无极电容常见的电容分为两种：无极电容和有极电容，典型的无极电容如下：无极电容封装以RAD标识，有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4，后面的数字表示焊盘中心孔间距，如下图所示（示例RAD-0.3）。

2、有极电容有极电容一般指电解电容：下图是电解电容和固态电容图，这类电容都是标准的封装，但是高度不一定标准，包括很多定制的电容，需根据产品设计特点进行选择。

图中灰白色的那种就是，很多主板上经常吹嘘的所谓的固态电容，固态电容稳定性要稍好一点。

电解电容封装则以RB标识，常见封装有：RB.2/.4、RB.3/.6、RB.4/.8、RB.5/1.0，符号中前面数字表示焊盘中心孔间距，后面数字表示外围尺寸（丝印），单位仍然是英寸，如下图（RB-.3/.6）：三、贴片电阻电容封装规格、尺寸和功率对应关系贴片电阻电容常见封装有9种（电容指无级贴片），有英制和公制两种表示方式。

英制表示方法是采用4位数字表示的EIA(美国电子工业协会)代码，前两位表示电阻或电容长度，后两位表示宽度，以英寸为单位。

我们常说的0805封装就是指英制代码。

实际上公制很少用到，公制代码也由4位数字表示，其单位为毫米，与英制类似。

封装尺寸规格对应关系如下表：英制公制长(L) 宽(W) 高(t)(inch) (mm) (mm) (mm) (mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.050402 1005 1.00±0.10 0.50±0.10 0.30±0.100603 1608 1.60±0.15 0.80±0.15 0.40±0.100805 2012 2.00±0.20 1.25±0.15 0.50±0.101206 3216 3.20±0.20 1.60±0.15 0.55±0.101210 3225 3.20±0.20 2.50±0.20 0.55±0.101812 4832 4.50±0.20 3.20±0.20 0.55±0.102010 5025 5.00±0.20 2.50±0.20 0.55±0.102512 6432 6.40±0.20 3.20±0.20 0.55±0.10封装尺寸与功率有关通常如下：英制功率W0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W1210 1/3W1812 1/2W2010 3/4W2512 1W按照1 mil=0.001英寸，1英寸=2.54cm换算关系设计，（1英寸=1000mil）//////////////////protel元件封装介绍电阻AXIAL0.3 0.4三极管TO-92A B电容RAD0.1 0.2发光二极管DZODE0.1单排针SIP+脚数双排针DIP+脚数电解电容RB.1 .2 。

直插式电阻电容封装与尺寸图解2010年06月23 | 分类: 硬件应用 | 1 条评论 | 标签: Wiki之前介绍过贴片式电阻电容封装与功率映射关系，本文看一下直插式电阻电容封装尺寸，由于直插式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB时需要打孔，焊接工艺跟贴片式也有差别，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。

本文图文并茂，看完想不懂都难。

贴片类电容电阻请参考文章贴片电阻电容封装规格、尺寸和功率对应关系。

一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式（比如AXIAL-0.3、AXIAL-0.4），后面的xx代表焊盘中心间距为xx英寸，这一点在网上很多文章都没说清楚，单位为英寸。

这个尺寸肯定比电阻本身要稍微大一点点，常见的固定（色环）电阻如下图：常见封装：AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。

尺寸大小如下图（AXIAL-0.3，默认焊盘直径为62mil，其中焊孔直径为32mil）：另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容，或看起来根本不像个电阻器，如下图，这类电阻可以参照下文的无极电容封装来设计，比如RAD-0.2等等。

而可调式电阻器封装也很有特点，比如引导的独特性，很多引脚宽度也不能使用传统的圆形，一般都不能按照上述封装进行，需要遵照产品手册进行单独设计。

如下图：二、直插式电容封装及尺寸1、无极电容常见的电容分为两种：无极电容和有极电容，典型的无极电容如下：无极电容封装以RAD标识，有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4，后面的数字表示焊盘中心孔间距，如下图所示（示例RAD-0.3）。

2、有极电容有极电容一般指电解电容，如下图：下图是电解电容和固态电容图，这类电容都是标准的封装，但是高度不一定标准，包括很多定制的电容，需根据产品设计特点进行选择。

一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式（比如AXIAL-0.3、AXIAL-0.4），后面的xx 代表焊盘中心间距为xx英寸，这一点在网上很多文章都没说清楚，单位为英寸。

这个尺寸肯定比电阻本身要稍微大一点点，常见的固定（色环）电阻如下图：常见封装：AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。

二、直插式电容封装及尺寸1、无极电容常见的电容分为两种：无极电容和有极电容，典型的无极电容如下：无极电容封装以RAD标识，有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4，后面的数字表示焊盘中心孔间距，如下图所示（示例RAD-0.3）。

2、有极电容有极电容一般指电解电容：下图是电解电容和固态电容图，这类电容都是标准的封装，但是高度不一定标准，包括很多定制的电容，需根据产品设计特点进行选择。

图中灰白色的那种就是，很多主板上经常吹嘘的所谓的固态电容，固态电容稳定性要稍好一点。

电解电容封装则以RB标识，常见封装有：RB.2/.4、RB.3/.6、RB.4/.8、RB.5/1.0，符号中前面数字表示焊盘中心孔间距，后面数字表示外围尺寸（丝印），单位仍然是英寸，如下图（RB-.3/.6）：三、贴片电阻电容封装规格、尺寸和功率对应关系贴片电阻电容常见封装有9种（电容指无级贴片），有英制和公制两种表示方式。

英制表示方法是采用4位数字表示的EIA(美国电子工业协会)代码，前两位表示电阻或电容长度，后两位表示宽度，以英寸为单位。

我们常说的0805封装就是指英制代码。

实际上公制很少用到，公制代码也由4位数字表示，其单位为毫米，与英制类似。

封装尺寸规格对应关系如下表：英制公制长(L) 宽(W) 高(t)(inch) (mm) (mm) (mm) (mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.050402 1005 1.00±0.10 0.50±0.10 0.30±0.100603 1608 1.60±0.15 0.80±0.15 0.40±0.100805 2012 2.00±0.20 1.25±0.15 0.50±0.101206 3216 3.20±0.20 1.60±0.15 0.55±0.101210 3225 3.20±0.20 2.50±0.20 0.55±0.101812 4832 4.50±0.20 3.20±0.20 0.55±0.102010 5025 5.00±0.20 2.50±0.20 0.55±0.102512 6432 6.40±0.20 3.20±0.20 0.55±0.10封装尺寸与功率有关通常如下：英制功率W0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W1210 1/3W1812 1/2W2010 3/4W2512 1W按照1 mil=0.001英寸，1英寸=2.54cm换算关系设计，（1英寸=1000mil）//////////////////protel元件封装介绍电阻AXIAL0.3 0.4三极管TO-92A B电容RAD0.1 0.2发光二极管DZODE0.1单排针SIP+脚数双排针DIP+脚数电解电容RB.1 .2 。

一、电阻1、直插式电阻，PCB封装为AXIAL-xx实物原理图封装PCB封装AXIAL-xx中的xx为电阻两个焊盘之间的距离为xx英寸，1英寸等于25.4毫米2、表贴式贴片电阻，PCB封装为xxyy，例如0805实物原理图封装PCB封装xxyy中的xx代表电阻的长度，yy代表电阻的宽度，单位英寸例如：0805代表该电阻长为0.08英寸，宽为0.05英寸；换成毫米为2.0mm*1.25mm二、电容1、直插式电解电容〔C>100uF时用电解电容〕，PCB封装为rb.3/.6或C.3/.6实物原理图封装PCB封装电解电容一般为有极性电容。

RB-.x/.y，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的直径尺寸，单位为也是英寸。

C<100uF时，用RB.1/.2-RB.4/.8；470uF>C>100uF时，用RB.2/.4；C>470uF时用RB.3/.6*直插式法拉电容原理图封装PCB封装法拉式电容与电解电容用法根本一样2、表贴钽电容〔100uF>C>1uF时用胆电容〕，PCB封装为xxyy实物原理图封装PCB封装钽电容为非极性或有极性电容，其定义与0805一样3、直插式独石电容〔1uF>C>0.1uF时用钽电容〕，PCB封装为RAD-0.x实物原理图封装PCB封装4、表贴式贴片电容〔0.1uF>C用贴片电容〕，PCB封装为xxyy实物原理图封装PCB封装xxyy中的xx代表电容的长度，yy代表电容的宽度，单位英寸例如：0805代表该电容长为0.08英寸，宽为0.05英寸；换成毫米为2.0mm*1.25mm关于电容的总结：1、以上电容耐压性逐次减小，容值也逐次减小2、100uF以上的电容采用点解电容；几十uF的电容采用胆电容；0.XuF的电容采用独石电容；pF级的电容采用表贴电容3、无论什么样的电容，作用都是一样的，所不同的根据容量及耐压性能，选择相应种类的电容4、电解电容属于有极性电容，钽电容为无极或有极电容，其它电容都属于无极性电容三、电感实物原理图封装电感的电感器的主要作用是对交流信号进展隔离、滤波；1、电感起作用的原因是它在通过非稳恒电流时产生变化的磁场，而这个磁场又会反过来影响电流，所以，这么说来，任何一个导体，只要它通过非稳恒电流，就会产生变化的磁场，就会反过来影响电流，所以任何导体都会有自感现象产生2.电感的特性与电容的特性正好相反，它具有阻止交流电通过而让直流电顺利通过的特性。
