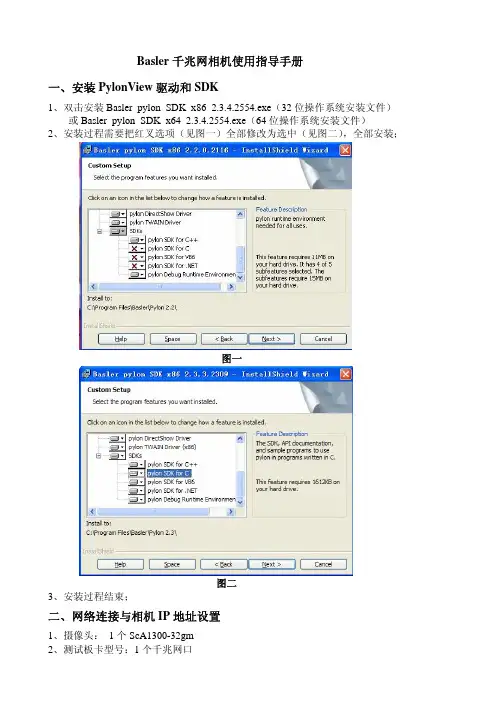

Basler千兆网相机使用指导手册一、安装PylonView驱动和SDK1、双击安装Basler_pylon_SDK_x86_2.3.4.2554.exe（32位操作系统安装文件）或Basler_pylon_SDK_x64_2.3.4.2554.exe（64位操作系统安装文件）2、安装过程需要把红叉选项（见图一）全部修改为选中（见图二），全部安装；图一图二3、安装过程结束；二、网络连接与相机IP地址设置1、摄像头：1个ScA1300-32gm2、测试板卡型号：1个千兆网口3、修改网洛连接IP地址步骤如下3、双击电脑桌面上的Pylon IP Configuration Tool.exe，鼠标选中相机：设置IP准则：网络连接IP地址和相机的IP在一个网段，例如169.254.×.×点击Chang Configuration，可以修改相机的Device User ID可以设定相机的名字，例如Camera1；修改相机IP地址为169.254.100.18，勾选上Use Persistent IP，不勾选Use DHCP设置IP准则：网络连接IP地址和相机的IP在一个网段，例如169.254.×.×IP地址的设置如下：网络连接 IP/Mask Camera Network169.254.100.10IP 169.254.100.18网络连接1Mask 255.255.0.0 255.255.0.0 三、千兆网高级属性设置设备管理器——网络适配器——“Intel(R) Pro/1000 MT Desktop Adapter”属性——“高级”页（1）选择“巨帧”，设到可能的最大值（9k或16k）；（2）选择“中断节流率”，设为“极端；（3）选择“接收描述符”和“接收描述符”，设为最大可能值；（4）选择“连接速度与双工模式”，设为1.0Gbps全双工；（非intel网卡）；（5）非Intel 千兆网卡以上参数有几个设置几个即可；选“确定”，关闭所有窗口。
baslerpylon型号相机详细使⽤说明⾸先安装basler相机的驱动，应⽤程序包如下所⽰：
选择开发应⽤者和USB接⼝⽅式。
最后安装成功后会在桌⾯上显⽰，如下所⽰：
主要使⽤下⾯那个pylon viewer软件，点击该应⽤出现以下界⾯
双击此处，调整图像采集参数设置：
主要对该部分进⾏设置：
关闭⾃动增益
设置图像⼤⼩
曝光时间设置，关闭⾃动曝光。
（曝光时间单位为us）
设置好参数，打开相机：
点击连续采集选项，采集图像，操作界⾯如下所⽰：
打开光圈，调整焦距，以及成像物距以便获取清晰图像，其结果如下所⽰：
编程设计：
点击使⽤“expert”选项，点击所需设置位置，则会显⽰编程所需代码的详情例⼦：点击“width”，下⽅显⽰出需要样例代码。

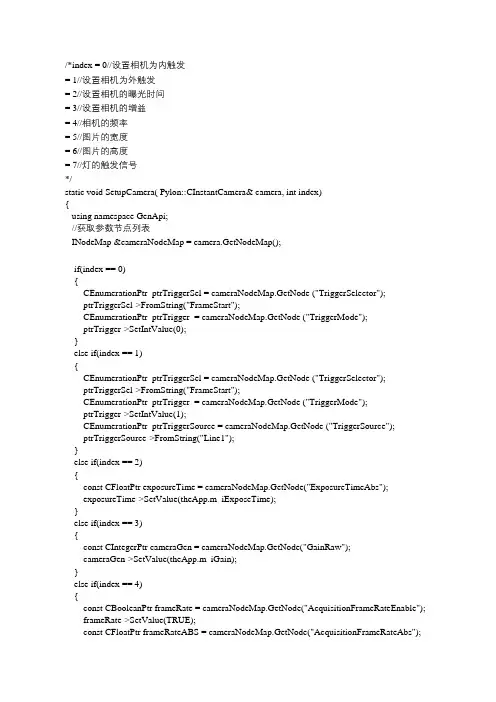

/*index = 0//设置相机为内触发= 1//设置相机为外触发= 2//设置相机的曝光时间= 3//设置相机的增益= 4//相机的频率= 5//图片的宽度= 6//图片的高度= 7//灯的触发信号*/static void SetupCamera( Pylon::CInstantCamera& camera, int index){using namespace GenApi;//获取参数节点列表INodeMap &cameraNodeMap = camera.GetNodeMap();if(index == 0){CEnumerationPtr ptrTriggerSel = cameraNodeMap.GetNode ("TriggerSelector");ptrTriggerSel->FromString("FrameStart");CEnumerationPtr ptrTrigger = cameraNodeMap.GetNode ("TriggerMode");ptrTrigger->SetIntValue(0);}else if(index == 1){CEnumerationPtr ptrTriggerSel = cameraNodeMap.GetNode ("TriggerSelector");ptrTriggerSel->FromString("FrameStart");CEnumerationPtr ptrTrigger = cameraNodeMap.GetNode ("TriggerMode");ptrTrigger->SetIntValue(1);CEnumerationPtr ptrTriggerSource = cameraNodeMap.GetNode ("TriggerSource");ptrTriggerSource->FromString("Line1");}else if(index == 2){const CFloatPtr exposureTime = cameraNodeMap.GetNode("ExposureTimeAbs");exposureTime->SetValue(theApp.m_iExposeTime);}else if(index == 3){const CIntegerPtr cameraGen = cameraNodeMap.GetNode("GainRaw");cameraGen->SetValue(theApp.m_iGain);}else if(index == 4){const CBooleanPtr frameRate = cameraNodeMap.GetNode("AcquisitionFrameRateEnable"); frameRate->SetValue(TRUE);const CFloatPtr frameRateABS = cameraNodeMap.GetNode("AcquisitionFrameRateAbs");frameRateABS->SetValue(theApp.m_iHZ);}else if(index == 5){const CIntegerPtr widthPic = cameraNodeMap.GetNode("Width");widthPic->SetValue(theApp.m_Width);}else if(index == 6){const CIntegerPtr heightPic = cameraNodeMap.GetNode("Height");heightPic->SetValue(theApp.m_Height);}else if(index == 7){CEnumerationPtr ptrLineSource = cameraNodeMap.GetNode ("LineSource"); ptrLineSource->SetIntValue(2);}}。
basler相机常用参数摘要：一、引言二、Basler相机简介三、Basler相机常用参数1.分辨率2.帧率3.曝光时间4.信噪比5.动态范围6.镜头接口四、Basler相机参数设置与优化1.选择合适的分辨率2.调整帧率以满足需求3.合理设置曝光时间4.提高信噪比5.优化动态范围6.选择合适的镜头接口五、总结正文：一、引言Basler相机作为工业相机市场中的佼佼者，被广泛应用于各种领域，如机器视觉、自动化检测等。
了解并掌握Basler相机的常用参数对于充分发挥其性能至关重要。
本文将详细介绍Basler相机的一些常用参数，并探讨如何根据实际需求进行参数设置与优化。
二、Basler相机简介Basler相机是一款高性能的工业相机，提供多种分辨率、帧率、信噪比等参数供用户选择。
用户可以根据自己的需求，选择合适的参数配置，以满足不同应用场景的要求。
三、Basler相机常用参数1.分辨率分辨率是指相机可以捕捉的图像的清晰度和细节程度。
Basler相机提供多种分辨率选择，如VGA、HD、Full HD等。
用户应根据实际应用需求，选择合适的分辨率。
2.帧率帧率是指相机每秒钟可以捕捉的图像帧数。
帧率越高，相机捕捉动态画面的能力越强。
Basler相机支持多种帧率设置，用户可以根据实际需求进行调整。
3.曝光时间曝光时间是指相机感光元件接收光线的时间。
曝光时间越长，画面越亮，但可能导致运动物体出现模糊；曝光时间越短，画面越暗，但可以更好地捕捉运动物体。
用户应根据实际场景光线条件和拍摄目标，合理设置曝光时间。
4.信噪比信噪比是指图像中信号与噪声的比例。
信噪比越高，画面质量越好。
Basler相机具有高信噪比性能，用户可以根据实际需求进行优化。
5.动态范围动态范围是指相机可以捕捉到的光线强度范围。
高动态范围的相机可以在高反差场景中捕捉到更多的细节。
Basler相机提供高动态范围设置，用户可以根据实际场景光线条件进行选择。
6.镜头接口镜头接口是指相机与镜头的连接方式。
basler工业相机的使用方法
Basler工业相机是一种高性能的工业相机，通常用于机器视觉、自动化和工业应用中。
它们具有高分辨率、快速图像采集和稳定的
性能，能够满足工业领域对于精准图像采集和处理的需求。
首先，使用Basler工业相机需要进行以下步骤：
1. 安装相机驱动程序，在使用Basler工业相机之前，需要安
装相应的驱动程序。
这些驱动程序通常可以从Basler官方网站上下
载并安装到计算机上。
2. 连接相机，将Basler工业相机通过合适的接口（如USB、GigE、Camera Link等）连接到计算机上。
确保连接稳定可靠。
3. 配置相机参数，使用Basler提供的相机配置工具，可以对
相机的参数进行配置，如曝光时间、增益、帧率等。
这些参数根据
具体的应用需求进行调整。
4. 软件开发，如果需要在自己的应用程序中使用Basler工业
相机，需要使用Basler提供的SDK（软件开发工具包）进行开发。
SDK通常提供了丰富的接口和示例代码，方便开发者进行图像采集和处理。
5. 图像采集和处理，通过编写相应的程序，可以实现对Basler工业相机的图像采集和处理。
可以使用SDK提供的函数来控制相机的工作模式，采集图像并进行后续的图像处理工作。
总的来说，使用Basler工业相机需要对相机进行驱动安装、连接、参数配置和软件开发等步骤。
同时，根据具体的应用需求，可能还需要对相机进行定制化的配置和开发工作。
希望以上信息能够帮助你更好地了解Basler工业相机的使用方法。

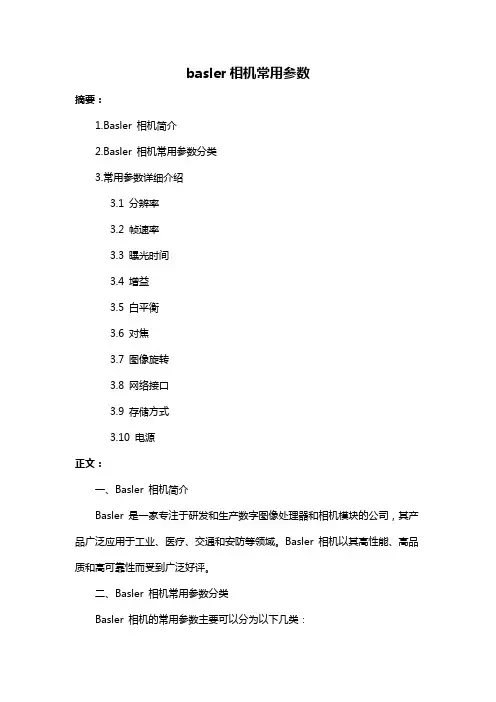

basler相机常用参数摘要：1.Basler 相机简介2.Basler 相机常用参数分类3.常用参数详细介绍3.1 分辨率3.2 帧速率3.3 曝光时间3.4 增益3.5 白平衡3.6 对焦3.7 图像旋转3.8 网络接口3.9 存储方式3.10 电源正文：一、Basler 相机简介Basler 是一家专注于研发和生产数字图像处理器和相机模块的公司，其产品广泛应用于工业、医疗、交通和安防等领域。
Basler 相机以其高性能、高品质和高可靠性而受到广泛好评。
二、Basler 相机常用参数分类Basler 相机的常用参数主要可以分为以下几类：1.成像参数：包括分辨率、帧速率、曝光时间等；2.信号处理参数：包括增益、白平衡等；3.对焦参数：包括对焦方式等；4.图像处理参数：包括图像旋转等；5.网络接口参数：包括网络接口类型等；6.存储参数：包括存储方式等；7.电源参数：包括电源类型等。
三、常用参数详细介绍3.1 分辨率分辨率是指相机传感器能够捕捉的图像的像素数量，通常用“万像素”表示。
分辨率越高，图像的细节越丰富，但同时数据量也越大，对图像处理器的性能要求也越高。
3.2 帧速率帧速率是指相机每秒能够捕捉的图像数量，通常用“帧/秒”表示。
帧速率越高，相机的实时性就越好，适用于对运动物体进行捕捉的场景。
3.3 曝光时间曝光时间是指相机传感器暴露在光线下的时间，通常用“毫秒”表示。
曝光时间越长，图像的亮度就越高，但同时也会增加运动的模糊度。
3.4 增益增益是指相机对输入信号进行放大的倍数，通常用“倍”表示。
增益越高，图像的亮度就越高，但同时也可能引入噪声。
3.5 白平衡白平衡是指相机对输入信号进行颜色校正的过程，以使得图像的白色看起来是真正的白色。
白平衡的设置会影响到图像的整体色彩效果。
3.6 对焦对焦是指相机调整镜头的位置，使得图像能够清晰地显示在传感器上。
对焦方式包括手动对焦和自动对焦两种。
3.7 图像旋转图像旋转是指相机将捕捉到的图像进行旋转，以便更好地适应特定的应用场景。

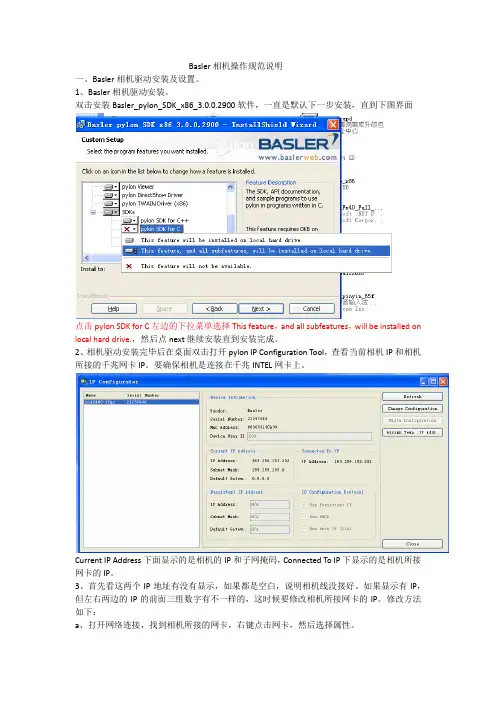

Basler相机操作规范说明一、Basler相机驱动安装及设置。
1、Basler相机驱动安装。
双击安装Basler_pylon_SDK_x86_3.0.0.2900软件，一直是默认下一步安装，直到下图界面点击pylon SDK for C左边的下拉菜单选择This feature，and all subfeatures，will be installed on local hard drive.，然后点next继续安装直到安装完成。
2、相机驱动安装完毕后在桌面双击打开pylon IP Configuration Tool，查看当前相机IP和相机所接的千兆网卡IP。
要确保相机是连接在千兆INTEL网卡上。
Current IP Address下面显示的是相机的IP和子网掩码，Connected To IP下显示的是相机所接网卡的IP。
3、首先看这两个IP地址有没有显示，如果都是空白，说明相机线没接好。
如果显示有IP，但左右两边的IP的前面三组数字有不一样的，这时候要修改相机所接网卡的IP。
修改方法如下：a、打开网络连接，找到相机所接的网卡，右键点击网卡，然后选择属性。
b、找到网络—此连接使用下列项目—Internet协议（TCP/IP）,选中Internet协议（TCP/IP），点下方的属性。
一般刚开始是默认使用“自动获取IP地址”，我们要选“使用下面IP地址”，然后查看pylon IP Configuration Tool软件的IP地址，手动填写网卡的IP，IP的前三组数字一定要和相机的IP一样，最后一组数字一定要和相机的IP的不一样。
填完IP，用鼠标点一下子网掩码，一般自动生成数字，看一下跟相机的子网掩码（subnet Mask）是否一样，不一样就修改网卡的子网掩码使它跟相机的子网掩码一样。
然后点击确定，回到前一个界面，勾选上“连接后在通知区域显示图标”，最后点击确定完成IP地址的设定。
4、防火墙的设置。

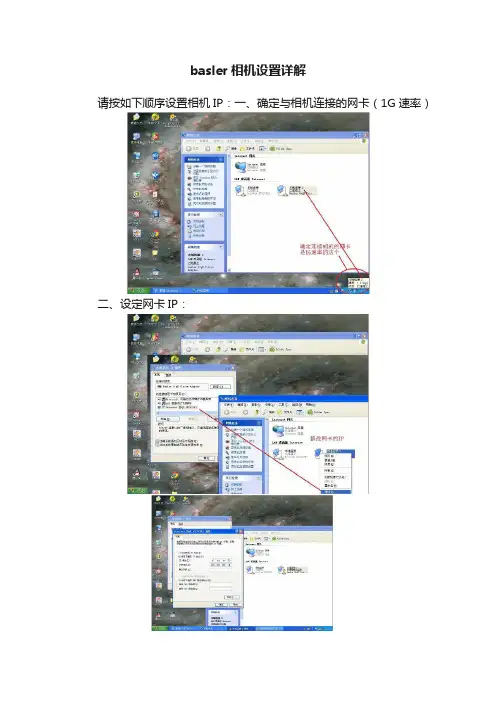

basler相机设置详解
请按如下顺序设置相机IP：一、确定与相机连接的网卡（1G速率）
二、设定网卡IP：
三、启动相机的IP设定工具
IP工具启动后的界面：
按IP工具中右上角第2个按钮“Change Configuration”后弹出对话框
修改相机IP地址“”与子码掩码“”，确认。
对话框确认后的画面：
按右上角第3个按钮“Write Configuration”
得到下图：注意红圈内的内容错误：
再次修改：
注意三个红圈中，左下的那个，就是上次“Write Configuration”时错误的那个。
达到这个状态后，再“Write Configuration”，就可以得到下面
的状态：
四、检验上述完全正确IP——》“，子码掩码。
五、正确后，启动另一个工具软件“Pylon Viewer”
点击连续拍照（单次拍照也行），能得到图片即为正常。
设置结束。
pylon viewer使用方法Pylon Viewer 是一个用于查看和分析 Basler 相机图像的工具。
它提供了许多功能，包括图像捕获、显示、保存和分析。
下面我将从安装和基本使用方法两个方面来详细介绍 Pylon Viewer 的使用方法。
首先是安装 Pylon Viewer。
你需要先从 Basler 官方网站下载Pylon Software Suite。
安装完成后，你就可以找到 Pylon Viewer 的应用程序。
双击应用程序图标，程序将启动并准备好开始工作。
接下来是基本的使用方法。
当 Pylon Viewer 启动后，你可以在界面上看到相机图像的实时预览。
你可以通过界面上的按钮来控制图像的捕获和显示。
比如，你可以点击“Start Grabbing”按钮来开始捕获图像，点击“Stop Grabbing”按钮来停止捕获。
此外，你还可以调整图像的亮度、对比度、曝光时间等参数，以获得更好的图像质量。
除了实时预览外，Pylon Viewer 还提供了图像保存和分析的功能。
你可以通过界面上的按钮来保存当前的图像，也可以对图像进行一些基本的分析，比如测量距离、角度等。
除了上述基本的使用方法外，Pylon Viewer 还有许多高级功能，比如多相机同步显示、图像标定、自动对焦等。
你可以通过阅读官方的用户手册或者在线帮助来了解更多关于 Pylon Viewer 的功能和使用方法。
总的来说，Pylon Viewer 是一个功能强大的工具，可以帮助你轻松地查看和分析 Basler 相机的图像。
希望以上介绍能够帮助你更好地使用 Pylon Viewer。
basler工业相机使用详解1，windows10的系统，要用５以上的ｓｄｋ不然打不开相机。
２，如果用ｏｐｅｎｃｖ或ｖｓ程序打开忘记没有关，则下次会找不开，这时可以通过禁用和启用调好。
如果打开后连不上，并且后找不到如上图所示的本地连接2，3，4，5的端口，则在设备管理器里设置一下，网络适配器选右键：扫描硬件设备，之后再看情况，如果出来了还是显示不能用则先禁用，再启用，可能会要求重启，重启电脑后就好了。
３ 如果有时把工业相机网线拨了插上有问题，则右击属性４ 把这儿修改为自动。
这样设置应该就好了。
５，如果是使用ｄｌｌ调用打开，虽然程序退出时把相机关了，如果不把ｕｎｉｔｙ退出，后台还在用着ｄｌｌ，如果这样的情况下在ｄｌｌ中写了运行程序时保存视频的功能，则只有第一次打开时会保存视频，后面的每次调用都不会保存视频。
只有把ｕｎｉｔｙ每次用完后退出则可以．6，关于曝光时间。
曝光时间增大则帧率会减小，如果图像一直闪烁则适当的增加曝光时间就好了。
Exposure antuo 是off 时曝光时间可以调，其它两种情况时是不能调的。
7， 如果用pylon自带的界面打开相机时，找不到对应的IP；然后即使是把上网的那个接口接上工业相机也不行。
把pylon sdk换其它版本，多次重启电脑都不行。
可以尝试把电脑的防火墙关了，也许就好了。
8，连接显示正常，也可以打开但打开后下图红色标记的地方什么也没有，且图像区域一片空白。
反正就是不正常，不显示图像。
-----可行解决方案是把连接工业相机的电源拔了重新插好，也许就好了。
9, 工业相机颜色打开不正常的调节需要把gamma selector 为sGRB效果虽也不是很好但要比为user的效果好多了。
pylon界⾯中⽂说明-德国basler⼯业相机Pylon Viewer中⽂简要说明书⽬录1. 整体界⾯1.1 菜单栏1.2 ⼯具栏1.3 Devices 窗体1.4 Features 窗体1.5 Feature Documentation 窗体1.6 Feature Properties 窗体1.7图像显⽰窗体2. 菜单栏和⼯具栏介绍2.1 File 菜单Save ImageExit2.2 View 菜单项2.3 Camera 菜单2.4 ⼯具栏介绍3.主窗体介绍3.1 Devices 窗体3.2 Features 窗体3.3 Feature Properties 窗体3.4 Feature Documentation 窗体3.5 图像显⽰窗体4.参数调节和功能介绍4.1主要参数列表4.2 Analog Controls 功能介绍4.2.1 Gain Auto4.2.2 Gain Selector4.2.3 Gain Raw4.2.4 Black Level Selector4.2.5 Black Level（Raw ）4.2.6 Balance White Auto4.2.7 Balance Ratio Selector4.2.8 Balance Ratio（Abs）4.2.9 Balance Ratio （Raw）4.2.10 Gamma Enable4.2.11 Gamma4.3 Image Format Controls 功能介绍4.3.1 Pixel Format4.3.2 Pixel Size4.3.3 Pixel Color Filter4.3.4 Dynamic Range Min4.3.5 Dynamic Range Max4.3.6 Reverse X4.3.7 Test Image Selector4.4 AOI Controls 功能参数介绍4.4.1 Width4.4.2 Height4.4.3 X Offset4.4.4 Y Offset4.4.5 Binning Horizontal4.4.6 Binning Vertical4.5 Acquisition Controls 功能参数介绍4.5.1 Acquisition Frame Count4.5.2 Trigger Selector4.5.3 Trigger Mode4.5.4 Generate Software Trigger4.5.5 Trigger Source4.5.6 Trigger Activation4.5.7 Trigger Delay（Abs）[us]4.5.8 Exposure Mode4.5.9 Exposure Auto4.5.10 Exposure Time（Abs）4.5.11 Exposure Timebase4.5.12 Enable Exposure Timebase4.5.14 Exposure Time（Raw）4.5.15 Enable Acquisition Frame Rate4.5.16 Acquisition Frame Rate（Abs）[HZ] 4.5.17 Resulting Frame Rate（Abs）[HZ] 4.5.18 Acquisition Status Selector4.6 Digital IO Controls 功能参数介绍4.6.1 Line Selector4.6.2 Line Mode4.6.3 Line Format4.6.4 Line Source4.6.5 Line Inverter4.6.6 Line Status4.6.7 Line Status All4.6.8 User Output Selector4.6.9 User Output Value4.6.10 User Output Value All4.7 Configuration Sets 功能介绍4.7.1 Configuration Set Selector4.7.2 User Set Save4.7.3 User Set Load4.7.4 Default Startup Set4.8 Auto Function Parameters 功能参数介绍4.8.1 Target Gray Value4.8.2 Gain（Raw）Lower Limit4.8.3 Gain （Raw）Upper Limit4.8.4 Exposure Time（Abs）Lower Limit 4.8.5 Exposure Time（Abs）Upper Limit 4.8.6 Auto Function AOI 1. 整体界⾯Pylon Viewer 最全⾯的整体界⾯（如图1.1）共包含以下七个部分：Pylon Viewer 整体界⾯1.1 菜单栏主要的菜单选项，包含显⽰，采集，存储等。
Pylon Viewer中文简要说明书目录1. 整体界面1.1 菜单栏1.2 工具栏1.3 Devices 窗体1.4 Features 窗体1.5 Feature Documentation 窗体1.6 Feature Properties 窗体1.7图像显示窗体2. 菜单栏和工具栏介绍2.1 File 菜单Save ImageExit2.2 View 菜单项2.3 Camera 菜单2.4 工具栏介绍3.主窗体介绍3.1 Devices 窗体3.2 Features 窗体3.3 Feature Properties 窗体3.4 Feature Documentation 窗体3.5 图像显示窗体4.参数调节和功能介绍4.1主要参数列表4.2 Analog Controls 功能介绍4.2.1 Gain Auto4.2.2 Gain Selector4.2.3 Gain Raw4.2.4 Black Level Selector4.2.5 Black Level（Raw ）4.2.6 Balance White Auto4.2.7 Balance Ratio Selector4.2.8 Balance Ratio（Abs）4.2.9 Balance Ratio （Raw）4.2.10 Gamma Enable4.2.11 Gamma4.3 Image Format Controls 功能介绍4.3.1 Pixel Format4.3.2 Pixel Size4.3.3 Pixel Color Filter4.3.4 Dynamic Range Min4.3.5 Dynamic Range Max4.3.6 Reverse X4.3.7 Test Image Selector4.4 AOI Controls 功能参数介绍4.4.1 Width4.4.2 Height4.4.3 X Offset4.4.4 Y Offset4.4.5 Binning Horizontal4.4.6 Binning Vertical4.5 Acquisition Controls 功能参数介绍4.5.1 Acquisition Frame Count4.5.2 Trigger Selector4.5.3 Trigger Mode4.5.4 Generate Software Trigger4.5.5 Trigger Source4.5.6 Trigger Activation4.5.7 Trigger Delay（Abs）[us]4.5.8 Exposure Mode4.5.9 Exposure Auto4.5.10 Exposure Time（Abs）4.5.11 Exposure Timebase4.5.12 Enable Exposure Timebase4.5.14 Exposure Time（Raw）4.5.15 Enable Acquisition Frame Rate4.5.16 Acquisition Frame Rate（Abs）[HZ] 4.5.17 Resulting Frame Rate（Abs）[HZ] 4.5.18 Acquisition Status Selector4.6 Digital IO Controls 功能参数介绍4.6.1 Line Selector4.6.2 Line Mode4.6.3 Line Format4.6.4 Line Source4.6.5 Line Inverter4.6.6 Line Status4.6.7 Line Status All4.6.8 User Output Selector4.6.9 User Output Value4.6.10 User Output Value All4.7 Configuration Sets 功能介绍4.7.1 Configuration Set Selector4.7.2 User Set Save4.7.3 User Set Load4.7.4 Default Startup Set4.8 Auto Function Parameters 功能参数介绍4.8.1 Target Gray Value4.8.2 Gain（Raw）Lower Limit4.8.3 Gain （Raw）Upper Limit4.8.4 Exposure Time（Abs）Lower Limit 4.8.5 Exposure Time（Abs）Upper Limit 4.8.6 Auto Function AOI1. 整体界面Pylon Viewer 最全面的整体界面（如图1.1）共包含以下七个部分：Pylon Viewer 整体界面1.1 菜单栏主要的菜单选项，包含显示，采集，存储等。
1.2 工具栏与菜单栏功能对应。
1.3 Devices 窗体显示当前摄像头状态的窗口。
1.4 Features 窗体被选中摄像头的参数设置窗体。
1.5 Feature Documentation 窗体显示参数说明和类型的窗体。
1.6 Feature Properties 窗体显示参数属性的窗体。
1.7图像显示窗体显示图像的窗体。
2. 菜单栏和工具栏介绍菜单栏共包括File、View、Camera、Tools和Help子项。
由于Tools 菜单项和Help菜单项在实际应用中基本不会使用，在此就不再介绍。
2.1 File 菜单Save Image保存当前显示窗体中的图像。
默认Tiff，可选bmp保存Exit退出程序。
File 菜单项2.2 View 菜单项Zoom In ：放大显示的图像。
Zoom Out ：缩小显示的图像。
Zoom to Fit ：将图像缩放为适合显示窗体大小。
Zoom 100% ：图像1:1分辨率显示。
Devices ：选中该菜单，显示Devices 窗体。
Features ：选中该菜单，显示Features 窗体。
Feature Documentation ：选中该菜单，显示Feature Documentation窗体。
Feature Properties ：选中该菜单，显示Feature Properties 窗体。
View 菜单项2.3 Camera 菜单One Shot ：采集一张摄像头图像并显示，不存储。
Continuous Shot ：连续监视摄像头图像。
Stop Grab ：停止连续监视摄像头图像。
Load Features：加载相机参数文件（.pfs）。
Save Features：把当前参数保存为.pfs文件。
Add Remote GigE Camera：添加远程的千兆网相机。
Camera 菜单项2.4 工具栏介绍工具栏从左到右依次等同于菜单项：Save Image、One Shot、Continuous Shot、Stop Grab、Zoom In、Zoom Out 、Zoom to Fit 、Zoom 100%。
工具栏介绍3．主窗体介绍3.1 Devices 窗体：显示当前连接的相机名称和序列号信息。
单击选中某个相机将在其他窗体中显示该相机的参数，属性等。
Devices 窗体3.2 Features 窗体：显示和调节相机的所有控制属性和参数。
User level 里面定义的是用户使用等级，三个等级分别是初级（Beginner），专家级（Expert）和大师级（Guru）。
对于普通的应用，使用初级就可以了。
Features 窗体3.3 Feature Properties 窗体：该窗体主要描述每一个Feature 参数的属性，主要对编程有帮助，介绍了参数的值、存取方式、名称、类型、接入方式等。
Feature Properties 窗体3.4 Feature Documentation 窗体该窗体主要介绍参数的功能以及C++示例代码等。
3.5 图像显示窗体：该窗体显示采集到的图像。
4.参数调节和功能介绍4.1主要参数列表相机主要的调节功能如下图所示。
Features 窗体4.2 Analog Controls 功能介绍模拟参数控制选项，主要调节增益、黑电平、白平衡、Gamma值调整等参数。
4.2.1 Gain Auto自动增益功能主要包含三个选项：Off，Once 和 Continuous，分别是关闭自动增益，做一次自动增益和连续做自动增益。
自动增益的功能必须与采集配合，也就是说只有在采集状态下才能做自动增益，如果相机没有执行采集指令，那么自动增益是不能实现的。
4.2.2 Gain Selector有些相机是多tap输出的（主要是彩色相机），可以选择 tap 调节增益。
您使用的相机如果是单 tap 输出的，那么这个选项基本没有用处。
4.2.3 Gain Raw该项调节增益的具体数值。
4.2.4 Black Level Selector有些多 tap 输出的相机可以选择 tap 调节黑电平，您使用的相机是单tap 输出的，所以这个选项基本没有用处。
4.2.5 Black Level（Raw）黑电平调节的具体数值，主要是控制暗噪声用，小于这个值以下的灰度都设置为0。
4.2.6 Balance White Auto（彩色相机用）自动白平衡选项，可以选择关闭或者做一次自动白平衡。
4.2.7 Balance Ratio Selector（彩色相机用）手动白平衡参数调节选项，分别调节红、绿和蓝的白平衡因子。
4.2.8 Balance Ratio（Abs）（彩色相机用）白平衡因子的绝对值调节。
4.2.9 Balance Ratio （Raw）（彩色相机用）白平衡因子的相对值调节，这个参数与上一个参数是一致的，两个参数联动，调节任何一个都可以。
4.2.10 Gamma EnableGamma 校正使能，这是调节图像输出亮度的参数，对于我们数字相机，一般情况是不使能这个选项的。
4.2.11 GammaGamma 校正因子数值调节。
增益调节控制4.3 Image Format Controls 功能介绍图像格式控制选项，主要调节图像格式、动态范围、X镜像以及测试图等参数。
4.3.1 Pixel Format图像从相机中输出的格式。
可以为Mono8、Mono12、YUV422 、RGB彩色等。
4.3.2 Pixel Size每一个象素的比特位数。
4.3.3 Pixel Color Filter象素的彩色方式。
4.3.4 Dynamic Range Min动态范围最小值。
4.3.5 Dynamic Range Max动态范围最大值。
4.3.6 Reverse XX镜像使能，没有Y镜像。
