LC振荡电路

高中物理lc振荡电路
LC振荡电路是一种用于产生高频信号的电路。

它由一个电感L和一个电容C组成。

当电路中的电容和电感相互耦合时，电路产生周期性的振荡。

LC振荡电路可以用于无线通信和雷达系统等领域。

LC电路的振荡频率可以通过下面的公式计算：
f = 1 / (2π√LC)
式中，f表示振荡频率，L表示电感，C表示电容。

振荡频率与电容和电感的乘积有关。

如果电容或电感的值发生变化，振荡频率也会发生变化。

当LC电路达到共振频率时，电路中的能量达到最大值。

下面来介绍两种常见的LC振荡电路：串联谐振电路和并联谐振电路。

串联谐振电路
串联谐振电路是由一个电感L和一个电容C串联组成的电路。

当电路工作时，电容和电感的电压和电流周期性地变化。

注意事项
在谐振电路中，电感和电容的值需要进行匹配。

当电容或电感的值不正确时，电路不会达到共振频率。

此外，谐振电路中的电感和电容需要精确保持稳定的值，以确保电路的稳定性。

总结
LC振荡电路是一种产生高频信号的电路。

它由一个电感L和一个电容C组成。

LC电路的振荡频率可以通过公式f = 1 / (2π√LC)计算。

LC振荡电路有两种基本形式：串联谐振电路和并联谐振电路。

在使用LC振荡电路时，需要注意电感和电容的数值需要匹配，以确保电路可以达到共振频率。

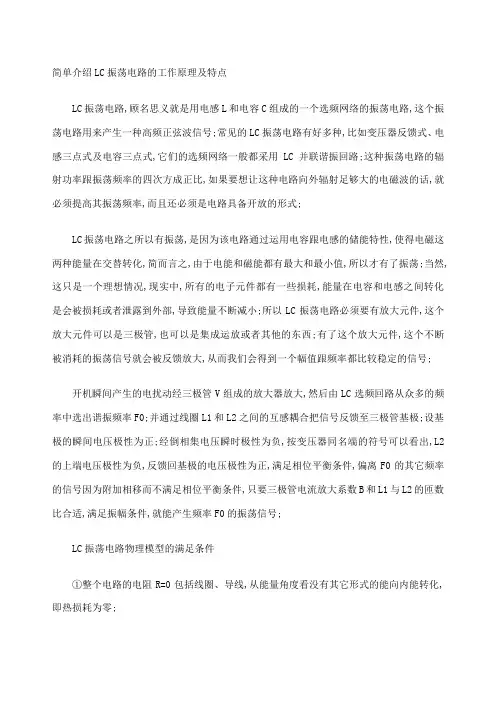

简单介绍LC振荡电路的工作原理及特点LC振荡电路,顾名思义就是用电感L和电容C组成的一个选频网络的振荡电路,这个振荡电路用来产生一种高频正弦波信号;常见的LC振荡电路有好多种,比如变压器反馈式、电感三点式及电容三点式,它们的选频网络一般都采用LC并联谐振回路;这种振荡电路的辐射功率跟振荡频率的四次方成正比,如果要想让这种电路向外辐射足够大的电磁波的话,就必须提高其振荡频率,而且还必须是电路具备开放的形式;LC振荡电路之所以有振荡,是因为该电路通过运用电容跟电感的储能特性,使得电磁这两种能量在交替转化,简而言之,由于电能和磁能都有最大和最小值,所以才有了振荡;当然,这只是一个理想情况,现实中,所有的电子元件都有一些损耗,能量在电容和电感之间转化是会被损耗或者泄露到外部,导致能量不断减小;所以LC振荡电路必须要有放大元件,这个放大元件可以是三极管,也可以是集成运放或者其他的东西;有了这个放大元件,这个不断被消耗的振荡信号就会被反馈放大,从而我们会得到一个幅值跟频率都比较稳定的信号;开机瞬间产生的电扰动经三极管V组成的放大器放大,然后由LC选频回路从众多的频率中选出谐振频率F0;并通过线圈L1和L2之间的互感耦合把信号反馈至三极管基极;设基极的瞬间电压极性为正;经倒相集电压瞬时极性为负,按变压器同名端的符号可以看出,L2的上端电压极性为负,反馈回基极的电压极性为正,满足相位平衡条件,偏离F0的其它频率的信号因为附加相移而不满足相位平衡条件,只要三极管电流放大系数B和L1与L2的匝数比合适,满足振幅条件,就能产生频率F0的振荡信号;LC振荡电路物理模型的满足条件①整个电路的电阻R=0包括线圈、导线,从能量角度看没有其它形式的能向内能转化,即热损耗为零;②电感线圈L集中了全部电路的电感,电容器C集中了全部电路的电容,无潜布电容存在;③LC振荡电路在发生电磁振荡时不向外界空间辐射电磁波,是严格意义上的闭合电路,LC电路内部只发生线圈磁场能与电容器电场能之间的相互转化,即便是电容器内产生的变化电场,线圈内产生的变化磁场也没有按麦克斯韦的电磁场理论激发相应的磁场和电场,向周围空间辐射电磁波;能产生大小和方向都随周期发生变化的电流叫振荡电流;能产生振荡电流的电路叫振荡电路;其中最简单的振荡电路叫LC回路;振荡电流是一种交变电流,是一种频率很高的交变电流,它无法用线圈在磁场中转动产生,只能是由振荡电路产生;充电完毕放电开始：电场能达到最大,磁场能为零,回路中感应电流i=0;放电完毕充电开始：电场能为零,磁场能达到最大,回路中感应电流达到最大;充电过程：电场能在增加,磁场能在减小,回路中电流在减小,电容器上电量在增加;从能量看：磁场能在向电场能转化;放电过程：电场能在减少,磁场能在增加,回路中电流在增加,电容器上的电量在减少;从能量看：电场能在向磁场能转化;在振荡电路中产生振荡电流的过程中,电容器极板上的电荷,通过线圈的电流,以及跟电流和电荷相联系的磁场和电场都发生周期性变化,这种现象叫电磁振荡;LC振荡电路特点共射变压器耦合式振荡器功率增益高,容易起振,但由于共发射极电流放大系数B随工作频率的增高而急剧降低,故共振荡幅度很容易受到振荡频率大小的影响,因此常用于固定频率的振荡器;以上就是小编为您介绍的关于LC振荡电路工作原理的相关知识,通过上述讲解,我们对该电路的组成及工作原理都有了一个深入的了解;LC回路是所有振荡电路中最简单的一个,根据输出波形的不同,振荡电路可以分为非正弦波振荡和正弦波振荡两种,而正弦振荡电路又可分为LC振荡电路和RC振荡电路;。

什么是LC振荡电路LC振荡电路是一种由电感和电容构成的简单电路，用于产生电磁振荡。

LC振荡电路主要由两个元件组成，即电感和电容。

在这种电路中，电感和电容通过相互作用来存储和释放电能，从而产生振荡。

电感是一种具有自感性质的元件，由导线线圈制成。

当通过电感的电流发生变化时，根据法拉第电磁感应定律，电感会产生电动势，导致电流继续流动。

这样，电感中的能量以振荡形式存储和释放。

电容是由两个导体之间的绝缘介质隔开而形成的元件。

它可以存储电荷，并具有与电荷成正比的电位差。

当电容器电压发生变化时，电荷从一个导体流向另一个导体，电容器中的能量以振荡形式储存和释放。

在LC振荡电路中，电感和电容相互连接，形成一个闭合回路。

当电路中的电流开始流动时，电容开始充电，电感开始存储电能。

随着时间的推移，电荷在电容器和电感之间交换，导致电流和电压的周期性变化。

这种周期性变化就是LC振荡电路的振荡。

LC振荡电路有许多应用，最常见的是无线电频率调谐电路。

在FM广播中，电容和电感用于调谐不同的频率，以便接收不同的广播信号。

此外，LC振荡电路还广泛应用于电子设备中，如振荡器、计时器和天线。

需要注意的是，LC振荡电路需要确保电感和电容的数值和特性能够产生所需的振荡频率。

过大或过小的电感或电容可能导致振荡电路无法正常工作。

因此，在设计LC振荡电路时，需要根据所需的振荡频率和其他参数来选择合适的电感和电容数值。

总结起来，LC振荡电路是一种由电感和电容构成的简单电路，通过存储和释放电能产生电磁振荡。

它在无线电、电子设备和其他领域中有广泛的应用。

在设计LC振荡电路时，需要注意选择合适的电感和电容数值以满足所需的振荡频率。

lc振荡电路1. 什么是lc振荡电路？lc振荡电路是一种由电感和电容组成的电路，可用于产生高频的振荡信号。

它是一种简单而有效的电路设计，广泛应用于无线电、通信、检测等领域。

2. lc振荡电路的基本原理lc振荡电路的基本原理是通过电感和电容之间的相互作用产生振荡。

当电容器充电时，电容器中的电压会逐渐增加，同时电感中的电流也会随之增加。

当电容器充电至最大电压时，其便开始放电并通过电感，导致电压和电流逐渐降低。

随后，电容器再次开始充电，形成一个周期性的振荡。

3. lc振荡电路的主要组成部分lc振荡电路主要由以下几个组成部分构成： - 电感（L）：用于存储电能，并使电流随时间变化。

- 电容（C）：用于存储电荷，并使电压随时间变化。

- 电阻（R）：用于控制振荡电路的衰减和阻尼。

- 激励源（Vin）：用于提供振荡电路的初始能量。

通过调整电感和电容的数值，以及选择合适的电阻，可以实现不同频率的振荡信号。

4. lc振荡电路的工作模式lc振荡电路的工作模式主要分为两种：串联模式和并联模式。

4.1 串联模式在串联模式下，电感和电容连接在串联的位置。

通过选择合适的电感和电容数值，可以使得电路在一定的频率下进行振荡。

在串联模式下，振荡电路的输出电压与输入电压相反，且相位差为180度。

4.2 并联模式在并联模式下，电感和电容连接在并联的位置。

通过选择合适的电感和电容数值，可以实现振荡电路在一定的频率下工作。

与串联模式不同，在并联模式下，振荡电路的输出电压与输入电压保持相位一致。

5. lc振荡电路的应用由于lc振荡电路能够产生高频的振荡信号，因此在无线电、通信、检测等领域有着广泛的应用。

以下是lc振荡电路的一些常见应用场景：•无线电发射器：lc振荡电路可用于产生无线电频率信号，用于无线电发射器的信号产生和调制。

•振荡器：由于lc振荡电路可以产生稳定的频率振荡信号，因此可用于振荡器的设计和制造。

•声频发生器：lc振荡电路在声频范围内也有着广泛的应用，可用于声频发生器的设计和制造。

lc振荡电路起振条件
摘要：
一、LC 振荡电路概述
1.LC 振荡电路的组成
2.LC 振荡电路的工作原理
二、LC 振荡电路的起振条件
1.电容和电感的大小
2.电路中的交流电源
3.反馈电路的作用
三、LC 振荡电路的应用
1.通信系统中的振荡器
2.无线电广播发射机
3.电子计时器
正文：
LC 振荡电路是一种基于电感和电容的振荡电路，它由电感、电容和交流电源组成。

在电路中，电容和电感的大小对于起振有着重要的影响。

当电容和电感的大小满足一定条件时，电路中的电场和磁场能够形成正反馈，使得电路产生振荡。

在LC 振荡电路中，交流电源为电路提供能量，而反馈电路则起着调节和稳定电路频率的作用。

当电路中的电容和电感发生变化时，反馈电路能够自动调整电路的参数，使得电路的振荡频率保持稳定。

LC 振荡电路在通信系统、无线电广播发射机和电子计时器等领域有着广泛的应用。

在通信系统中，LC 振荡电路被用作信号发生器，产生稳定的信号用于传输。

在无线电广播发射机中，LC 振荡电路则被用于产生高频信号，以便将音频信号调制到高频信号中进行发射。

在电子计时器中，LC 振荡电路则被用于产生稳定的计时信号，用于计时和测量时间。

总的来说，LC 振荡电路是一种重要的振荡电路，它的工作原理简单，但应用广泛。

lc振荡电路分析_lc振荡电路工作原理及特点分析LC振荡电路，是指用电感L、电容C组成选频网络的振荡电路，用于产生高频正弦波信号，常见的LC正弦波振荡电路有变压器反馈式LC振荡电路、电感三点式LC 振荡电路和电容三点式LC振荡电路。

LC振荡电路的辐射功率是和振荡频率的四次方成正比的，要让LC振荡电路向外辐射足够强的电磁波，必须提高振荡频率，并且使电路具有开放的形式。

LC振荡电路运用了电容跟电感的储能特性，让电磁两种能量交替转化，也就是说电能跟磁能都会有一个最大最小值，也就有了振荡。

不过这只是理想情况，实际上所有电子元件都会有损耗，能量在电容跟电感之间互相转化的过程中要么被损耗，要么泄漏出外部，能量会不断减小，所以实际上的LC振荡电路都需要一个放大元件，要么是三极管，要么是集成运放等数电LC，利用这个放大元件，通过各种信号反馈方法使得这个不断被消耗的振荡信号被反馈放大，从而最终输出一个幅值跟频率比较稳定的信号。

频率计算公式为f=1/［2（LC）］，其中f为频率，单位为赫兹（Hz）；L为电感，单位为亨利（H）；C为电容，单位为法拉（F）。

lc振荡电路工作原理及特点分析LC电磁振荡过程涉及的物理量较多，且各个物理量变化也比较复杂。

实际分析过程中，如果注意到电场量（电场能、电压、电场强度）和磁场量（磁场能、电流强度、磁感应强度）的异步变化，电场量、磁场量各自的同步变化，充分利用包含电场能、磁场能在内的能量守恒，由能量变化辐射其他物理变化，就可快速地弄清各物理量的变化情况，判断电路所处的状态。

LC振荡电路运用了电容跟电感的储能特性，让电磁两种能量交替转化，也就是说电能跟磁能都会有一个最大最小值，也就有了振荡。

由于所有电子元件都会有损耗，能量在电容跟电感之间互相转化的过程中要么被损耗，所以实际上的LC振荡电路都需要一个放大元。

lc振荡电路起振条件（原创实用版）目录1.LC 振荡电路的起振条件2.LC 振荡电路的应用3.LC 振荡电路的起振原理和条件4.LC 振荡器的调试5.RC 振荡器的起振条件和误差产生原因6.正弦波振荡器的应用和起振条件7.石英晶体振荡器老化的原因分析8.静态工作点对振荡器起振点及振幅的影响正文LC 振荡电路是一种常见的振荡电路，其起振条件是电压相位和激励幅度。

当激励幅度足够大，且电容和电感之间的电压相位差为 90 度时，LC 振荡电路就可以起振。

这种电路广泛应用于各种电子设备中，如无线电、电视机、收音机等。

LC 振荡电路的起振原理和条件是基于电容和电感的充放电过程。

电容具有充放电的蓄能特性，而电感则因通过电流的变化能产生自感电势。

当电容放电时，电感中的电流增加，产生自感电势，使电容重新充电。

这样，电容和电感之间就形成了一个振荡过程。

为了使 LC 振荡电路能够稳定地工作，需要对其进行调试。

调试的过程包括调整电容和电感的数值，以使振荡频率达到预定值，并保证振荡幅度足够大。

除了 LC 振荡电路，还有一种常见的振荡电路是 RC 振荡电路。

其起振条件是正弦波振荡器如何振荡起振条件是什么？t(j)>1，为正弦波振荡器自激振荡的起振条件。

与 LC 振荡电路类似，RC 振荡电路也需要调整元件参数，以满足起振条件。

然而，RC 振荡电路的输出功率较小，频率较低。

正弦波振荡器是一种广泛应用于各种电子设备中的振荡器，如声告警、电话通信设备中的振特、拨号音、占线等信号。

它的起振条件和应用与 LC 振荡电路和 RC 振荡电路类似，但具有更高的输出功率和频率。

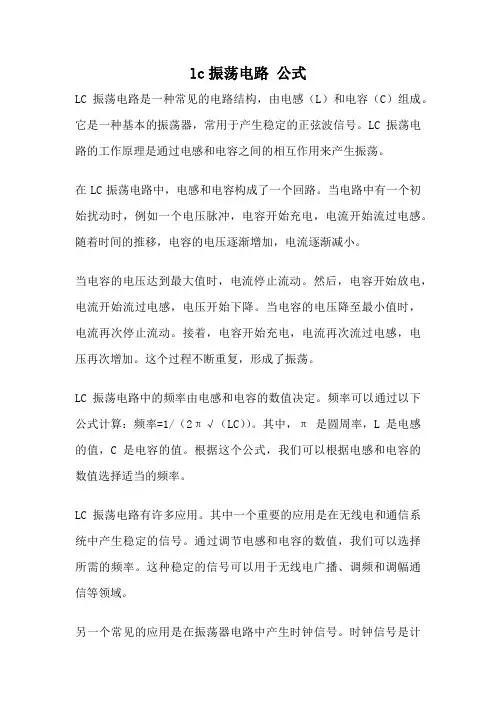

lc振荡电路公式LC振荡电路是一种常见的电路结构，由电感（L）和电容（C）组成。

它是一种基本的振荡器，常用于产生稳定的正弦波信号。

LC振荡电路的工作原理是通过电感和电容之间的相互作用来产生振荡。

在LC振荡电路中，电感和电容构成了一个回路。

当电路中有一个初始扰动时，例如一个电压脉冲，电容开始充电，电流开始流过电感。

随着时间的推移，电容的电压逐渐增加，电流逐渐减小。

当电容的电压达到最大值时，电流停止流动。

然后，电容开始放电，电流开始流过电感，电压开始下降。

当电容的电压降至最小值时，电流再次停止流动。

接着，电容开始充电，电流再次流过电感，电压再次增加。

这个过程不断重复，形成了振荡。

LC振荡电路中的频率由电感和电容的数值决定。

频率可以通过以下公式计算：频率=1/（2π√（LC））。

其中，π是圆周率，L是电感的值，C是电容的值。

根据这个公式，我们可以根据电感和电容的数值选择适当的频率。

LC振荡电路有许多应用。

其中一个重要的应用是在无线电和通信系统中产生稳定的信号。

通过调节电感和电容的数值，我们可以选择所需的频率。

这种稳定的信号可以用于无线电广播、调频和调幅通信等领域。

另一个常见的应用是在振荡器电路中产生时钟信号。

时钟信号是计算机和其他电子设备中的关键信号，用于同步各个部件的操作。

LC 振荡电路可以产生稳定的时钟信号，确保设备的正常运行。

LC振荡电路还可以用于其他领域，如音频处理、频率合成和测试测量等。

它们在电子工程中扮演着重要的角色，为各种应用提供了稳定的信号源。

尽管LC振荡电路具有许多优点，但也存在一些限制。

首先，电感和电容的数值需要精确匹配，以确保振荡频率的稳定性。

其次，由于电感和电容之间存在能量损耗，振荡电路会逐渐失去能量，导致振幅衰减。

此外，电感和电容还需要承受一定的电压和电流，因此需要选择适当的元件。

LC振荡电路是一种常见的电路结构，由电感和电容组成。

它是一种基本的振荡器，常用于产生稳定的正弦波信号。

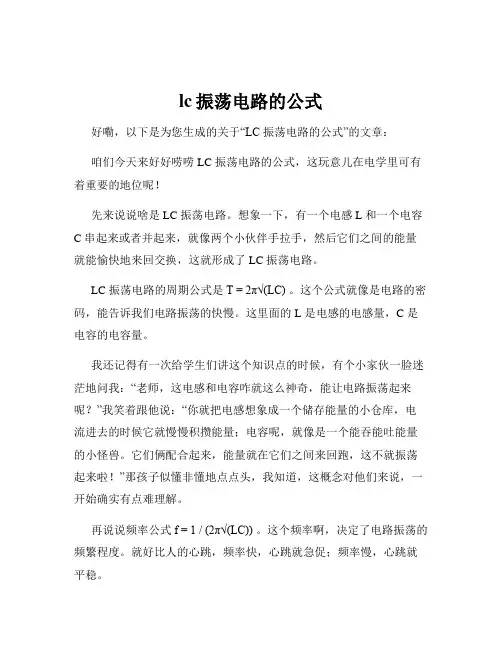

lc振荡电路的公式好嘞，以下是为您生成的关于“LC 振荡电路的公式”的文章：咱们今天来好好唠唠 LC 振荡电路的公式，这玩意儿在电学里可有着重要的地位呢！先来说说啥是 LC 振荡电路。

想象一下，有一个电感 L 和一个电容C 串起来或者并起来，就像两个小伙伴手拉手，然后它们之间的能量就能愉快地来回交换，这就形成了 LC 振荡电路。

LC 振荡电路的周期公式是T = 2π√(LC) 。

这个公式就像是电路的密码，能告诉我们电路振荡的快慢。

这里面的 L 是电感的电感量，C 是电容的电容量。

我还记得有一次给学生们讲这个知识点的时候，有个小家伙一脸迷茫地问我：“老师，这电感和电容咋就这么神奇，能让电路振荡起来呢？”我笑着跟他说：“你就把电感想象成一个储存能量的小仓库，电流进去的时候它就慢慢积攒能量；电容呢，就像是一个能吞能吐能量的小怪兽。

它们俩配合起来，能量就在它们之间来回跑，这不就振荡起来啦！”那孩子似懂非懂地点点头，我知道，这概念对他们来说，一开始确实有点难理解。

再说说频率公式f = 1 / (2π√(LC)) 。

这个频率啊，决定了电路振荡的频繁程度。

就好比人的心跳，频率快，心跳就急促；频率慢，心跳就平稳。

在实际应用中，LC 振荡电路的公式可太有用啦。

比如说在无线电通信里，我们得通过调整电感和电容的值，来得到我们想要的振荡频率，这样才能把信号传得又远又准。

给大家举个例子，假如我们要设计一个收音机的选台电路，那就得根据不同电台的频率，计算出合适的 LC 组合。

要是算错了，那可就收不到想听的节目喽。

还有在一些电子设备的电源部分，LC 振荡电路也能起到滤波的作用，让电流变得更平稳，就像给湍急的小河加上了堤坝，让水流变得平缓有序。

总之，LC 振荡电路的公式虽然看起来有点复杂，但只要咱们多琢磨琢磨，多联系实际，就能把它玩转。

就像解开一道有趣的谜题，一旦找到了答案，那种成就感可太棒啦！希望大家通过我的讲解，能对LC 振荡电路的公式有更清楚的认识，在电学的世界里畅游得更欢快！。

lc振荡电路原理及应用一、引言振荡电路是电子学中的重要内容，它能够产生稳定的交流信号。

本文将重点介绍LC振荡电路的原理及其应用。

二、LC振荡电路的原理LC振荡电路是由电感(L)和电容(C)组成的。

其原理是利用电感和电容之间的相互作用，通过反复充放电的过程产生振荡。

1. 电感的作用电感是由线圈或线圈的组合构成的元件，它的特点是能够储存电能。

当电流通过电感时，电感会储存电能，并且会产生磁场。

当电流停止流动时，磁场会崩溃，释放储存的电能。

这种储能和释能的过程会导致电感两端的电压发生变化，从而产生振荡。

2. 电容的作用电容是由两个导体之间的绝缘介质隔开而形成的元件。

当电容两端的电压发生变化时，电容会储存电荷。

当电容的电压变化趋于平稳时，电容会释放储存的电荷。

这种储电和放电的过程也会导致电容两端的电压发生变化，从而产生振荡。

3. LC振荡电路的工作原理LC振荡电路是通过电感和电容的相互作用来产生振荡的。

当电容充电时，电感会储存电能；当电容放电时，电感会释放储存的电能。

这个过程会反复进行，从而产生稳定的振荡信号。

三、LC振荡电路的应用LC振荡电路在电子学中有广泛的应用，下面将介绍几个常见的应用。

1. 信号发生器LC振荡电路可以用作信号发生器，产生稳定的振荡信号。

这种信号可以用于各种测试和测量的场合，例如频率测量、波形分析等。

2. 无线电收发器在无线电通信中，LC振荡电路被广泛应用于收发器中。

它可以产生稳定的射频信号，用于无线电的发射和接收。

通过调节电感和电容的数值，可以实现不同频率的信号产生。

3. 摆钟LC振荡电路还可以用于摆钟。

通过将电感和电容与电子时钟机芯相结合，可以实现精确的时间显示。

摆钟的原理就是利用LC振荡电路产生稳定的振荡信号，驱动时钟机芯的运动。

4. 无源滤波器LC振荡电路还可以用作无源滤波器，对信号进行滤波。

通过调节电感和电容的数值，可以选择性地去除或放大特定频率的信号。

四、总结LC振荡电路是由电感和电容组成的振荡电路，利用它们之间的相互作用产生稳定的振荡信号。

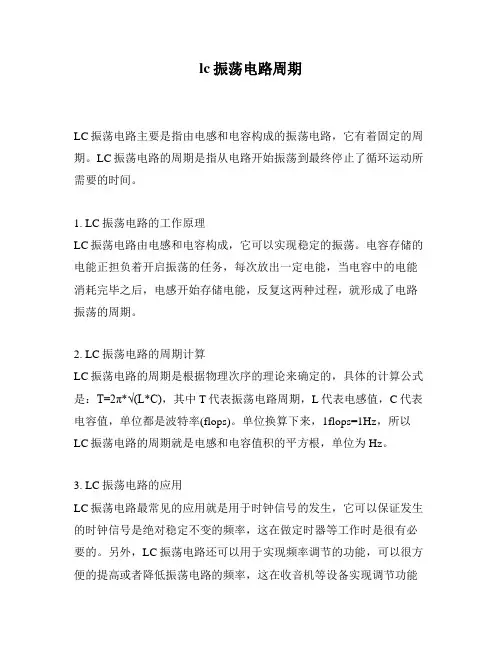

lc振荡电路周期
LC振荡电路主要是指由电感和电容构成的振荡电路，它有着固定的周期。

LC振荡电路的周期是指从电路开始振荡到最终停止了循环运动所需要的时间。

1. LC振荡电路的工作原理
LC振荡电路由电感和电容构成，它可以实现稳定的振荡。

电容存储的电能正担负着开启振荡的任务，每次放出一定电能，当电容中的电能消耗完毕之后，电感开始存储电能，反复这两种过程，就形成了电路振荡的周期。

2. LC振荡电路的周期计算
LC振荡电路的周期是根据物理次序的理论来确定的，具体的计算公式是：T=2π*√(L*C)，其中T代表振荡电路周期，L代表电感值，C代表电容值，单位都是波特率(flops)。

单位换算下来，1flops=1Hz，所以LC振荡电路的周期就是电感和电容值积的平方根，单位为Hz。

3. LC振荡电路的应用
LC振荡电路最常见的应用就是用于时钟信号的发生，它可以保证发生的时钟信号是绝对稳定不变的频率，这在做定时器等工作时是很有必要的。

另外，LC振荡电路还可以用于实现频率调节的功能，可以很方便的提高或者降低振荡电路的频率，这在收音机等设备实现调节功能
上也是很有必要的。

总结：
1. LC振荡电路是由电感和电容构成的振荡电路，它有着固定的周期。

2. LC振荡电路的周期是按照物理次序的理论来确定的，其计算公式为：T=2π*√(L*C)。

3. LC振荡电路的最常见应用是时钟信号的发生，也可以用于实现频率
调节功能。

高中lc振荡电路知识点
1.振荡电路：振荡电路是一种将小信号变成大信号的电路，它是一种具有动态稳定性、被动式的线性电路，不像放大电路需要有源元件（如晶体管）。

振荡电路由多个电子元件
组成，其主要有振荡电路中置放大器、滤波器、多种元件等。

2.LC振荡电路：LC振荡电路是一种由时域结构构成的振荡电路，其中包含一个电感
和一个电容，用来根据谐振的原理实现动态输出的反馈电路。

LC振荡电路不需要极性反转器，因而具有低成本和小尺寸的优势，能够用于应用在各种产品中。

3.开环振荡电路：开环振荡电路是振荡器中最常用的一种形式，由一个反馈电路以及
一个输入电源组成，它独立于其他类型的振荡器，不需要外部控制。

在一个开环振荡电路中，就如在一个LC振荡电路中，输入信号不会被输出，也就是会消除外部正反馈信号。

在这类振荡器中，输入信号可以是恒定的、抑制型或者脉冲类型的。

4.闭环振荡电路：闭环振荡电路是振荡器中最重要的一种，它由一个反馈网络和一个
输入电源组成，正反馈电路的输入分别通过一个输入放大器和输出放大器来控制，对于这
种类型的振荡器而言，外部供电和反馈信号会被输出，因此输入信号只有当它是正反馈信
号时才会被放大。

5.反馈电路：反馈电路的基本功能是使反馈信号与输入信号联系起来，以达到控制输
出信号的目的，其核心主要由两部分组成，包括输入信号（或称为控制信号）及输出信号（或称反馈信号）。

反馈电路可以帮助振荡电路增强振荡器的稳定性及减少其本质误差，
并可用来控制振荡周期的大小及频率，其最大的优势就是可以改善输出信号的稳定性，这
在高速时序应用中尤其重要，以减少振荡器在高频条件下出现的微小调刷而形成正确的振
荡波形。

LC正弦波振荡电路LC正弦波振荡电路与RC桥式正弦波振荡电路的组成原则在本质上是相同的，只是选频网络采用LC电路。

在LC振荡电路中，当f=f0时，放大电路的放大倍数数值最大，而其余频率的信号均被衰减到零；引入正反馈后，使反馈电压作为放大电路的输入电压，以维持输出电压，从而形成正弦波振荡。

由于LC正弦波振荡电路的振荡频率较高，所以放大电路多采用分立元件电路。

一、LC谐振回路的频率特性LC正弦波振荡电路中的选频网络采用LC并联网络，如图所示。

图(a)为理想电路，无损耗，谐振频率为（推导过程如下）公式推导过程：电路导纳为令式中虚部为零，就可求出谐振角频率式中Q为品质因数当Q>>1时，，所以谐振频率将上式代入，得出当f=f0时，电抗当Q>>1时，，代入，整理可得在信号频率较低时，电容的容抗()很大，网络呈感性；在信号频率较高时，电感的感抗()很大，网络呈容性；只有当f=f0时，网络才呈纯阻性，且阻抗最大。

这时电路产生电流谐振，电容的电场能转换成磁场能，而电感的磁场能又转换成电场能，两种能量相互转换。

实际的LC并联网络总是有损耗的，各种损耗等效成电阻R，如图(b)所示。

电路的导纳为回路的品质因数（推导过程如下）公式推导过程：电路导纳为令式中虚部为零，就可求出谐振角频率式中Q为品质因数当Q>>1时，，所以谐振频率将上式代入，得出当f=f0时，电抗当Q>>1时，，代入，整理可得上式表明，选频网络的损耗愈小，谐振频率相同时，电容容量愈小，电感数值愈大，品质因数愈大，将使得选频特性愈好。

当f=f0时，电抗（推导过程如下）公式推导过程：电路导纳为令式中虚部为零，就可求出谐振角频率式中Q为品质因数当Q>>1时，，所以谐振频率将上式代入，得出当f=f0时，电抗当Q>>1时，，代入，整理可得当网络的输入电流为I0时，电容和电感的电流约为QI o。

根据式，可得适用于频率从零到无穷大时LC并联网络电抗的表达式Z=1/Y，其频率特性如下图所示。

最简单的LC振荡电路图大全（五款最简单的LC振荡电路设计原理LC振荡电路，是指用电感L、电容C组成选频网络的振荡电路，用于产生高频正弦波信号，常见的LC正弦波振荡电路有变压器反馈式LC振荡电路、电感三点式LC振荡电路和电容三点式LC振荡电路。

LC振荡电路的辐射功率是和振荡频率的四次方成正比的，要让LC振荡电路向外辐射足够强的电磁波，必须提高振荡频率，并且使电路具有开放的形式。

LC振荡电路工作原理LC振荡电路运用了电容跟电感的储能特性，让电磁两种能量交替转化，也就是说电能跟磁能都会有一个最大最小值，也就有了振荡。

由于所有电子元件都会有损耗，能量在电容跟电感之间互相转化的过程中要么被损耗，所以实际上的LC振荡电路都需要一个放大元件，要么是三极管，要么是集成运放等数电IC，利用这个放大元件，通过各种信号反馈方法使得这个不断被消耗的振荡信号被反馈放大，从而最终输出一个幅值跟频率比较稳定的信号。

最简单的LC振荡电路图（一）电容三点式LC振荡电路又叫做考毕兹振荡电路。

它与电感三点式LC振荡电路类似，所不同的是电容元件与电感元件互换位置。

如图1所示。

图1 电容三点式LC振荡电路在LC谐振回路Q值足够高的条件下，电路的振荡频率为这种振荡电路的特点是振荡频率可做得较高，一般可达到100MHz以上，由于C2对高次谐波阻抗小，使反馈电压中的高次谐波成分较小，因而振荡波形较好。

电路的缺点是频率调节不便，这是因为调节电容来改变频率时，（既使C1、C2采用双连可变电容）C1与C2也难于按比例变化，从而引起电路工作性能的不稳定。

因此，该电路只适宜产生固定频率的振荡。

最简单的LC振荡电路图（二）图（a）是变压器反馈LC振荡电路。

晶体管VT是共发射极放大器。

变压器T的初级是起选频作用的LC谐振电路，变压器T的次级向放大器输入提供正反馈信号。

接通电源时，LC回路中出现微弱的瞬变电流，但是只有频率和回路谐振频率f0相同的电流才能在回路两端产生较高的电压，这个电压通过变压器初次级L1、L2的耦合又送回到晶体管V的基极。

有变压器反馈式LC振荡电路、电感三点式LC振荡电路和电容三点式LC振荡电路。

LC振荡电路的辐射功率是和振荡频率的四次方成正比的，要让LC振荡电路向外辐射足够强的电磁波，必须提高振荡频率，并且使电路具有开放的形式。

LC振荡电路概述LC振荡电路主要用来产生高频正弦波信号，电路中的选频网络由电感和电容组成。

常见的LC正弦波振荡电路有变压器反馈式LC振荡电路、电感三点式LC振荡电路和电容三点式LC振荡电路，它们的选频网络采用LC并联谐振回路。

电感三点式LC振荡电路LC 振荡电路运用了电容跟电感的储能特性，让电磁两种能量交替转化，也就是说电能跟磁能都会有一个最大最小值，也就有了振荡。

不过这只是理想情况，实际上所有电子元件都会有损耗，能量在电容跟电感之间互相转化的过程中要么被损耗，要么泄漏出外部，能量会不断减小，所以实际上的LC振荡电路都需要一个放大元件，要么是三极管，要么是集成运放等数电IC，利用这个放大元件，通过各种信号反馈方法使得这个不断被消耗的振荡信号被反馈放大，从而最终输出一个幅值跟频率比较稳定的信号。

LC振荡电路工作原理开机瞬间产生的电扰动经三极管V组成的放大器放大，然后由LC选频回路从众多的频率中选出谐振频率F0。

并通过线圈L1和L2之间的互感耦合把信号反馈至三极管基极。

设基极的瞬间电压极性为正。

经倒相集电压瞬时极性为负，按变压器同名端的符号可以看出，L2的上端电压极性为负，反馈回基极的电压极性为正，满足相位平衡条件，偏离F0的其它频率的信号因为附加相移而不满足相位平衡条件，只要三极管电流放大系数B和L1与L2的匝数比合适，满足振幅条件，就能产生频率F0的振荡信号。

LC振荡电路特点共射变压器耦合式振荡器功率增益高，容易起振，但由于共发射极电流放大系数B随工作频率的增高而急剧降低，故共振荡幅度很容易受到振荡频率大小的影响，因此常用于固定频率的振荡器。

LC振荡电路分析方法LC 电磁振荡过程涉及的物理量较多，且各个物理量变化也比较复杂。
