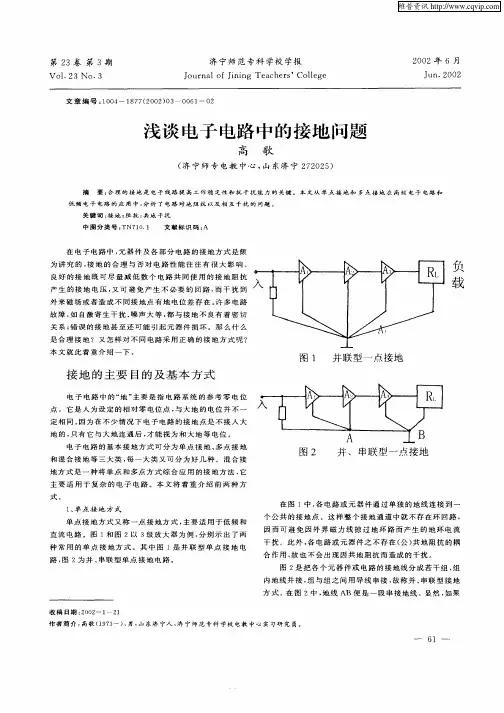

电子电路中的接地问题

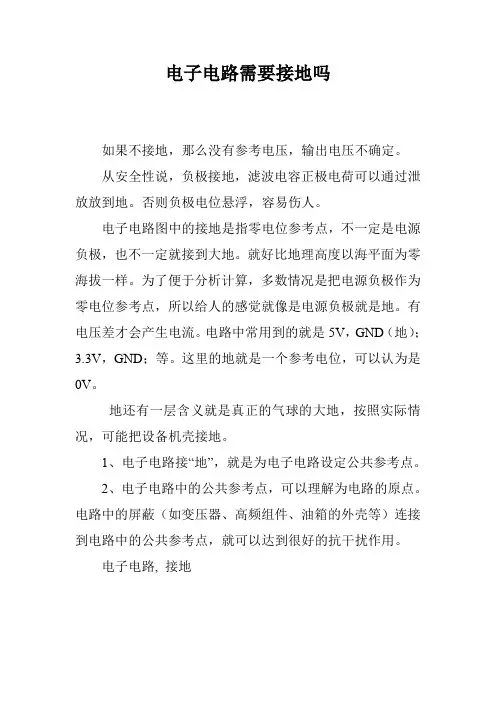

电子电路需要接地吗
如果不接地，那么没有参考电压，输出电压不确定。

从安全性说，负极接地，滤波电容正极电荷可以通过泄放放到地。

否则负极电位悬浮，容易伤人。

电子电路图中的接地是指零电位参考点，不一定是电源负极，也不一定就接到大地。

就好比地理高度以海平面为零海拔一样。

为了便于分析计算，多数情况是把电源负极作为零电位参考点，所以给人的感觉就像是电源负极就是地。

有电压差才会产生电流。

电路中常用到的就是5V，GND（地）；
3.3V，GND；等。

这里的地就是一个参考电位，可以认为是0V。

地还有一层含义就是真正的气球的大地，按照实际情况，可能把设备机壳接地。

1、电子电路接“地”，就是为电子电路设定公共参考点。

2、电子电路中的公共参考点，可以理解为电路的原点。

电路中的屏蔽（如变压器、高频组件、油箱的外壳等）连接到电路中的公共参考点，就可以达到很好的抗干扰作用。

电子电路, 接地。

电子电路设计中的常见问题及解决方法电子电路设计是电子工程中一项重要的任务，而在电子电路设计的过程中，常常会遇到一些问题。

本文将就电子电路设计中的常见问题及解决方法进行详细介绍，并分点列出具体步骤。

一、常见问题：1. 电源供电问题：电子电路设计中经常会遇到电源供电不稳定的问题，如电压波动、电流不足等。

这会直接影响到电路的正常工作。

2. 温度变化问题：一些电子元件在工作过程中会因为温度的变化而产生电性能的变化，导致电路失效或性能下降。

3. 信号耦合问题：电子电路设计中的信号耦合问题常常会导致信号相互干扰，引起电路工作不正常。

4. 接地问题：电子电路设计中的接地问题对于电路的稳定工作至关重要，不良的接地设计可能会导致信号共模干扰、电流回流等问题。

二、解决方法：1. 电源供电问题解决方法：(1) 选择合适的电源：根据电路的功率需求选择功率合适的电源，确保电压稳定。

(2) 电源滤波：通过使用滤波器或稳压器等元器件对电源进行滤波，去除杂散频率和降低纹波。

(3) 电源隔离：对于一些对电源稳定性要求较高的电路，可以采用电源隔离的方式，避免干扰。

2. 温度变化问题解决方法：(1) 散热设计：合理安排电子元件和散热器的布局，保证散热器可以有效地将热量散出，避免过热。

(2) 温度补偿：对于一些对温度敏感的元件或电路部分，可以通过添加温度传感器，并通过反馈修正电路工作的偏差。

3. 信号耦合问题解决方法：(1) 电路隔离：对于容易产生信号耦合的电路部分，可以采用电路隔离的方式，如使用光耦、变压器等。

(2) 信号屏蔽：通过合理的信号屏蔽设计，将不同信号源之间的干扰降到最低，保证正常的信号传输。

4. 接地问题解决方法：(1) 单点接地：将所有的电路共地点设为单点接地，减少地回路上的干扰。

(2) 网状接地：对于复杂的电子电路设计，可以采用网状接地的方式，使电流在不同路径上回流，减少干扰。

(3) 防止地回流阻断：通过合理布局电泳连接、网络线和电容，防止地回流路径过长，增加回流电阻。

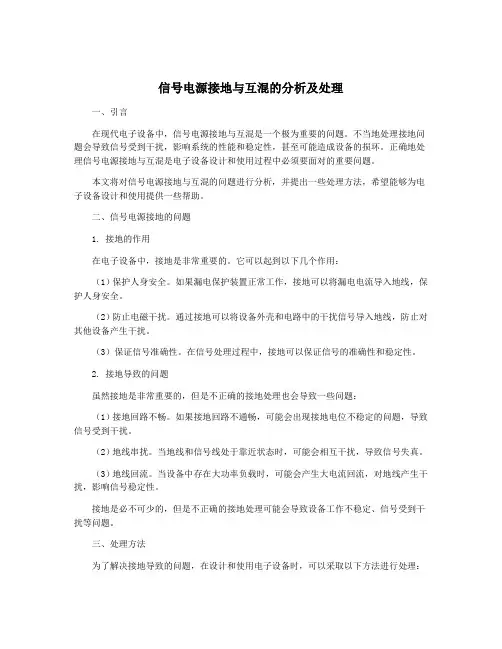

信号电源接地与互混的分析及处理一、引言在现代电子设备中，信号电源接地与互混是一个极为重要的问题。

不当地处理接地问题会导致信号受到干扰，影响系统的性能和稳定性，甚至可能造成设备的损坏。

正确地处理信号电源接地与互混是电子设备设计和使用过程中必须要面对的重要问题。

本文将对信号电源接地与互混的问题进行分析，并提出一些处理方法，希望能够为电子设备设计和使用提供一些帮助。

二、信号电源接地的问题1. 接地的作用在电子设备中，接地是非常重要的。

它可以起到以下几个作用：（1）保护人身安全。

如果漏电保护装置正常工作，接地可以将漏电电流导入地线，保护人身安全。

（2）防止电磁干扰。

通过接地可以将设备外壳和电路中的干扰信号导入地线，防止对其他设备产生干扰。

（3）保证信号准确性。

在信号处理过程中，接地可以保证信号的准确性和稳定性。

2. 接地导致的问题虽然接地是非常重要的，但是不正确的接地处理也会导致一些问题：（1）接地回路不畅。

如果接地回路不通畅，可能会出现接地电位不稳定的问题，导致信号受到干扰。

（2）地线串扰。

当地线和信号线处于靠近状态时，可能会相互干扰，导致信号失真。

（3）地线回流。

当设备中存在大功率负载时，可能会产生大电流回流，对地线产生干扰，影响信号稳定性。

接地是必不可少的，但是不正确的接地处理可能会导致设备工作不稳定、信号受到干扰等问题。

三、处理方法为了解决接地导致的问题，在设计和使用电子设备时，可以采取以下方法进行处理：1. 分离地线在设计电子设备时，可以将电源地、信号地和保护地分离，以减少地线串扰问题。

在实际连接时，也可以使用独立的地线，避免地线混杂导致的问题。

2. 做好接地回路在设计电子设备时，要设计合理的接地回路，保证地线通畅，避免接地电位不稳定的问题。

要合理布局地线，避免地线过长或过细，导致接地回路不通畅。

3. 隔离高功率回流在设计电子设备时，要考虑到高功率负载可能产生的大电流回流，采取相应的隔离措施，避免对地线产生干扰。

“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家

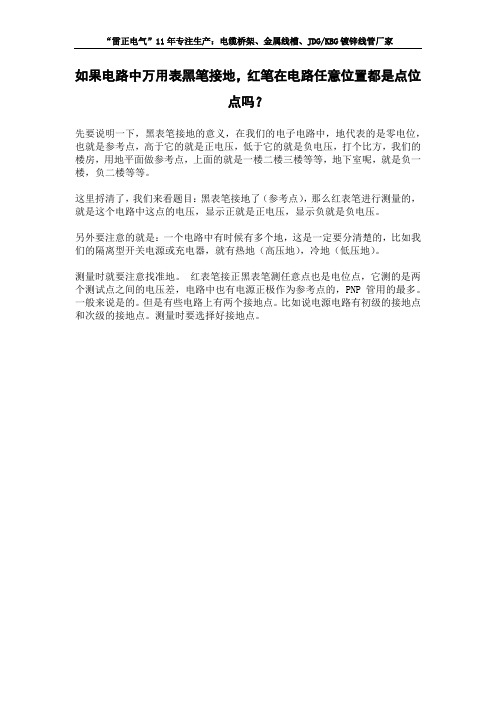

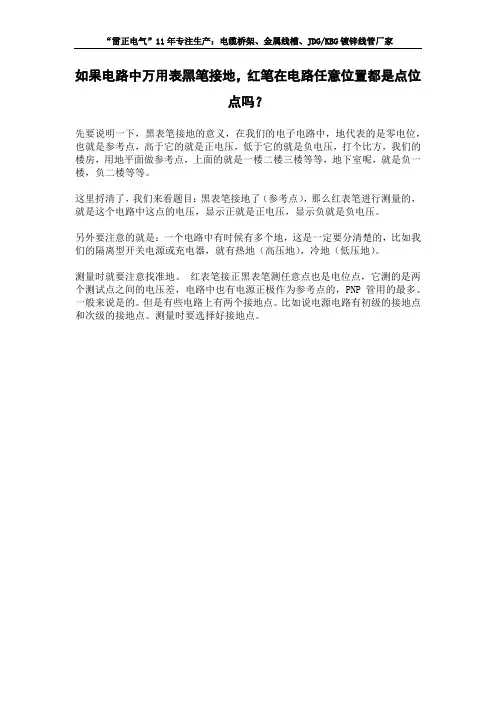

如果电路中万用表黑笔接地，红笔在电路任意位置都是点位
点吗？
先要说明一下，黑表笔接地的意义，在我们的电子电路中，地代表的是零电位，也就是参考点，高于它的就是正电压，低于它的就是负电压，打个比方，我们的楼房，用地平面做参考点，上面的就是一楼二楼三楼等等，地下室呢，就是负一楼，负二楼等等。

这里捋清了，我们来看题目：黑表笔接地了（参考点），那么红表笔进行测量的，就是这个电路中这点的电压，显示正就是正电压，显示负就是负电压。

另外要注意的就是：一个电路中有时候有多个地，这是一定要分清楚的，比如我们的隔离型开关电源或充电器，就有热地（高压地），冷地（低压地）。

测量时就要注意找准地。

红表笔接正黑表笔测任意点也是电位点，它测的是两个测试点之间的电压差，电路中也有电源正极作为参考点的，PNP管用的最多。

一般来说是的。

但是有些电路上有两个接地点。

比如说电源电路有初级的接地点和次级的接地点。

测量时要选择好接地点。

电子电路中的电源线和接地设计原则电源线和接地是电子电路设计中十分重要的两个方面。

正确的电源线和接地设计可以提高电路的稳定性、可靠性和抗干扰能力。

本文将详细介绍电源线和接地设计的原则和步骤，以供读者参考。

一、电源线设计原则1. 选择适当的电源线- 电源线的类型应根据电流和电压要求来选择。

对于高电流和高压的电路，应选用粗线材以承受较大的负载。

- 正确匹配电源线和插头，确保连接可靠，避免发生松脱或接触不良的情况。

2. 缩短电源线长度- 尽量将电源尽早引入电路板，以减少线路长度。

长的电源线会引入不稳定性和干扰。

- 对于需要长电源线的情况，可以使用金属盒或屏蔽材料来减少干扰。

3. 避免电源线与信号线相交- 电源线和信号线交叉会引入噪声和互相干扰，应尽量避免这种情况的发生。

- 若电源线与信号线不可避免地需要交叉，应通过增加距离或使用屏蔽材料来减少干扰。

4. 使用高质量的电源线- 选用好质量的电源线，可以减少线路电阻和损耗，提高电源传输效率。

- 使用扭曲一对导线的电源线，可以有效地降低电源线互感以及对其他线路的干扰。

二、接地设计原则1. 单点接地- 所有的接地点应尽可能地连接在一起，形成单点接地，以减少环路产生的回流干扰。

- 单点接地可以有效降低地线噪声和电流环路干扰。

2. 使用大面积的接地平面- 在PCB设计中，应尽量增加接地层的面积，以提高整个系统的抗干扰能力。

- 大面积的接地平面可以起到屏蔽和分散电磁干扰的作用。

3. 电源和信号线分离接地- 电源线和信号线的接地应分离，避免共用一条接地线。

- 电源和信号线单独接地可以有效减少信号传输过程中的干扰。

4. 使用低阻抗接地- 接地电阻应尽量低，以减少地线上的电流回流。

- 使用足够大的接地铜片和连接以降低接地电阻。

三、电源线和接地设计步骤1. 分析电路需求- 根据电路的电流和电压需求，确定适当的电源线选型和尺寸。

2. 确定电源线位置- 在进行PCB布局时，将电源线尽早引入电路板，缩短线路长度，并尽量避免与信号线交叉。

电子电路中常见的接地问题解析在电子设备的设计和使用过程中，接地问题是一个非常重要的考虑因素。

正确地处理接地问题可以确保电路的正常工作，提高设备的可靠性和稳定性。

本文将对电子电路中常见的接地问题进行解析，并提出相应的解决方案。

一、接地的基本概念在电子电路中，接地是指将电路中的某个节点与地面（地电位）相连接的过程。

接地可以实现电路的稳定工作，减少噪声和干扰，提高信号质量和设备的安全性。

常见的接地方式有单点接地、多点接地和虚接地等。

二、单点接地问题及解决方案1. 单点接地导致的问题：单点接地是指将电路中的多个节点通过一个点与地面相连接。

当电流通过该接地点时，可能会产生大量的回路电流，导致电路的干扰和共模噪声增加。

2. 解决方案：为了解决单点接地导致的问题，可以采取以下措施：（1）使用独立的接地导线连接各个节点到地面，减少共模噪声的干扰。

（2）增加滤波电容和电感器等元件，降低回路电流的干扰。

三、多点接地问题及解决方案1. 多点接地导致的问题：多点接地是指将电路中的多个节点分别与地面相连接。

当节点之间存在较大的接地电位差时，容易产生地回路电流，从而影响电路的正常工作。

2. 解决方案：为了解决多点接地导致的问题，可以采取以下措施：（1）选择合适的接地位置，使得各个节点之间的接地电位差尽可能小。

（2）适当增加滤波电容和电感器等元件，降低地回路电流的干扰。

四、虚接地问题及解决方案1. 虚接地导致的问题：虚接地是指将电路中的某个节点通过一个虚拟接地点连接到地面。

由于虚接地并非真正与地面相连，可能会产生大量的漂移电流，从而干扰电路的正常工作。

2. 解决方案：为了解决虚接地导致的问题，可以采取以下措施：（1）尽可能采用实际接地，避免使用虚接地。

（2）如果必须采用虚接地的方式，需采取补偿措施，如增加补偿电容和电感，抑制漂移电流的干扰。

综上所述，电子电路中的接地问题是设计和使用过程中需要重点考虑的因素。

正确处理接地问题可以提高电路的可靠性和稳定性，减少噪声和干扰。

电路设计中各种“地”——各种GND设计电源地，信号地，还有大地，这三种地有什么区别？电源地主要是针对电源回路电流所走的路径而言的，一般来说电源地流过的电流较大，而信号地主要是针对两块芯片或者模块之间的通信信号的回流所流过的路径，一般来说信号地流过的电流很小，其实两者都是GND，之所以分开来说，是想让大家明白在布PCB板时要清楚地了解电源及信号回流各自所流过的路径，然后在布板时考虑如何避免电源及信号共用回流路径，如果共用的话，有可能会导致电源地上大的电流会在信号地上产生一个电压差（可以解释为：导线是有阻抗的，只是很小的阻值，但如果所流过的电流较大时，也会在此导线上产生电位差，这也叫共阻抗干扰），使信号地的真实电位高于0V，如果信号地的电位较大时，有可能会使信号本来是高电平的，但却误判为低电平。

当然电源地本来就很不干净，这样做也避免由于干扰使信号误判。

所以将两者地在布线时稍微注意一下，就可以。

一般来说即使在一起也不会产生大的问题，因为数字电路的门限较高。

各种“地”——各种“GND”GND，指的是电线接地端的简写。

代表地线或0线。

电路图上和电路板上的GND(Ground)代表地线或0线.GND就是公共端的意思，也可以说是地，但这个地并不是真正意义上的地。

是出于应用而假设的一个地，对于电源来说，它就是一个电源的负极。

它与大地是不同的。

有时候需要将它与大地连接，有时候也不需要，视具体情况而定。

设备的信号接地，可能是以设备中的一点或一块金属来作为信号的接地参考点，它为设备中的所有信号提供了一个公共参考电位。

有单点接地，多点接地，浮地和混合接地。

单点接地是指整个电路系统中只有一个物理点被定义为接地参考点，其他各个需要接地的点都直接接到这一点上。

在低频电路中，布线和元件之间不会产生太大影响。

通常频率小于1 MHz的电路，采用一点接地。

多点接地是指电子设备中各个接地点都直接接到距它最近的接地平面上（即设备的金属底板）。

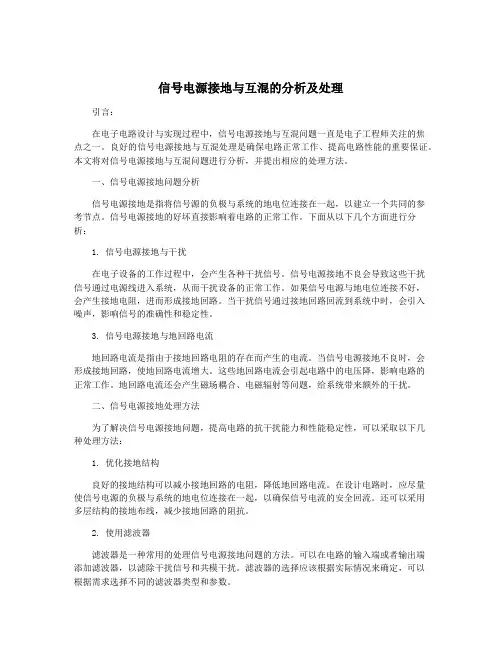

信号电源接地与互混的分析及处理引言：在电子电路设计与实现过程中，信号电源接地与互混问题一直是电子工程师关注的焦点之一。

良好的信号电源接地与互混处理是确保电路正常工作、提高电路性能的重要保证。

本文将对信号电源接地与互混问题进行分析，并提出相应的处理方法。

一、信号电源接地问题分析信号电源接地是指将信号源的负极与系统的地电位连接在一起，以建立一个共同的参考节点。

信号电源接地的好坏直接影响着电路的正常工作。

下面从以下几个方面进行分析：1. 信号电源接地与干扰在电子设备的工作过程中，会产生各种干扰信号。

信号电源接地不良会导致这些干扰信号通过电源线进入系统，从而干扰设备的正常工作。

如果信号电源与地电位连接不好，会产生接地电阻，进而形成接地回路。

当干扰信号通过接地回路回流到系统中时，会引入噪声，影响信号的准确性和稳定性。

3. 信号电源接地与地回路电流地回路电流是指由于接地回路电阻的存在而产生的电流。

当信号电源接地不良时，会形成接地回路，使地回路电流增大。

这些地回路电流会引起电路中的电压降，影响电路的正常工作。

地回路电流还会产生磁场耦合、电磁辐射等问题，给系统带来额外的干扰。

二、信号电源接地处理方法为了解决信号电源接地问题，提高电路的抗干扰能力和性能稳定性，可以采取以下几种处理方法：1. 优化接地结构良好的接地结构可以减小接地回路的电阻，降低地回路电流。

在设计电路时，应尽量使信号电源的负极与系统的地电位连接在一起，以确保信号电流的安全回流。

还可以采用多层结构的接地布线，减少接地回路的阻抗。

2. 使用滤波器滤波器是一种常用的处理信号电源接地问题的方法。

可以在电路的输入端或者输出端添加滤波器，以滤除干扰信号和共模干扰。

滤波器的选择应该根据实际情况来确定，可以根据需求选择不同的滤波器类型和参数。

3. 进行屏蔽处理屏蔽是一种有效的抗干扰处理方法。

可以在关键部位采用金属屏蔽，阻止干扰信号的传播。

屏蔽的原理是通过屏蔽材料对干扰信号进行吸收、反射和散射，从而减小干扰信号的影响。

详解电路设计中三种常用接地方法小T[电子工程技术2017-06-17｀． ~、,, r-::'·• 点击上方蓝字关注我们！FOLLOW US,． ,. 地线也是有阻抗的，电流流过地线时，会产生电压，此为噪声电压，而噪声电压则是影响系统稳定的干扰源之—，不可取。

所以，要降低地线噪声的前提是降低地线的阻抗。

众所周知，地线是电流返回源的通路。

随着大规模集成电路和高频电路的广泛应用，低阻抗的地线设计在电路中显得尤为重要。

这里就简单列举几种常用的接地方法：1、单点接地，顾名思义，就是把电路中所有回路都接到一个单一的，相同的参考电位点上。

如下固所示。

Ri串联单诅拢并联单点接地写到这里时，可能有人会问，如何才算是高频电路？参考杨继深教授的书籍《电磁兼容E MC技术》有提到“通常1MHZ以下算低频电路，可以采用单点接地，10MHZ以上算高频电路，可以采用多点接地的方式",1MHZ和10MHZ时，如果最长地线不超过波长的1/20, 可以单点接地，否则多点接地。

假如电路中既有高频信号，又有低频信号，怎么办？混合接地会是个好选择！3、混合接地。

如图所示：通过图来分析。

． .... -----.... ... .,,, ..'.\.,; ， 地环路电流、｀｀、.......... _____ , 一一； 安全桵地上图中的第一种结构，假定工作在低频电路中，根据容抗Zc = 1/2Tifc可知，容抗在低频环境下很大，而高频环境下很小。

那么地线在低频时是断开的，在受到高频干扰时接近导通。

如此接法可以有效避开地线环路的干扰影响。

上图中的第二种结构，假定工作在高频电路中，根据感抗ZI = 2rrfl可知，感抗在低频环境下很小，而高频环境下很大。

那么地线在低频时是类似导通的，在受到高频干扰时是断开。

如此接法可以有效避开地环路电流的影响。

综述，在实际应用中，电路根据工作环境采用合适的接地方式可以有效避开干扰信号，达到电路的最优效果。

为什么电路中要进行接地？一、接地的概念和作用接地，是指将电气设备的金属外壳与地面连接，并与地电位相连。

在电路中进行接地可以达到以下几个作用：1.1 安全作用：接地能够有效地保护人身安全。

当电路中出现漏电或者其他故障时，接地可以将电流引导到地面，避免触电危险。

1.2 防雷作用：接地可以有效地防止雷击。

当雷电击中设备时，接地可以将超过设备耐受电压的电流引导到地面，保护设备不受损坏。

1.3 干扰抑制作用：接地可以减小电磁干扰的影响。

电路中的电磁辐射会对周围的电子设备产生干扰，通过接地可以将这些干扰引导到地面，减小对其他设备的影响。

二、电路的接地方式2.1 单点接地：在电路中，通过将电气设备的金属外壳与地面相连，形成一个单点接地，使整个电路的电位都与地电位相等。

2.2 多点接地：在某些情况下，为了增加接地的稳定性和可靠性，可以采用多点接地方式。

通过将电气设备的金属外壳与地面相连，并与其他接地点相连，形成多个接地点。

2.3 隔离接地：在某些特殊的场合，为了防止电流的传导和干扰的扩散，可以采用隔离接地方式。

这种接地方式将设备与地面相连，但其电位不等于地电位，而是与电路中其他部分隔离。

三、接地的注意事项3.1 接地电阻：在进行接地时，需要注意接地电阻的大小。

接地电阻过大或过小都会影响接地效果。

过大的接地电阻会使接地的效果不明显，过小的接地电阻则容易引起电流过大。

3.2 接地导体：接地导体的选择也是很重要的一部分，一般应选择导电性能好、防腐蚀能力强的导体作为接地导体，以确保接地效果的稳定性和可靠性。

3.3 接地测试：为了确保接地的质量，需要定期对接地系统进行测试。

通过测量接地电阻和接地导体的电位差等参数，可以评估接地的质量，并采取相应的措施进行维护和改善。

四、结语电路中的接地对于保障人身安全、防止雷击和减小电磁干扰都起着重要的作用。

在进行接地时，需要注意选择合适的接地方式、控制接地电阻和选择适当的接地导体。

同时，定期进行接地测试，确保接地质量的稳定和可靠。

电子电路中地及接地的概念及区别电子电路中地及接地的概念及区别1．地（1）电气地大地是一个电阻非常低、电容量非常大的物体，拥有吸收无限电荷的能力，而且在吸收大量电荷后仍能保持电位不变，因此适合作为电气系统中的参考电位体。

这种“地”是“电气地”，并不等干“地理地”，但却包含在“地理地”之中。

“电气地”的范围随着大地结构的组成和大地与带电体接触的情况而定。

（2）地电位与大地紧密接触并形成电气接触的一个或一组导电体称为接地极，通常采用圆钢或角钢，也可采用铜棒或铜板。

图 1示出圆钢接地极。

当流入地中的电流I通过接地极向大地作半球形散开时，由于这半球形的球面，在距接地极越近的地方越小，越远的地方越大，所以在距接地极越近的地方电阻越大，而在距接地极越远的地方电阻越小。

试验证明：在距单根接地极或碰地处 20m 以外的地方，呈半球形的球面已经很大，实际已没有什么电阻存在，不再有什么电压降。

换句话说，该处的电位已近于零。

这电位等于零的“电气地”称为”地电位”。

若接地极不是单根而为多根组成时，屏蔽系数增大，上述 20m 的距离可能会增大。

图 1中的流散区是指电流通过接地极向大地流散时产生明显电位梯度的土壤范围。

地电位是指流散区以外的土壤区域。

在接地极分布很密的地方，很难存在电位等于零的电气地。

（3）逻辑地电子设备中各级电路电流的传输、信息转换要求有一个参考的电位，这个电位还可防止外界电磁场信号的侵入，常称这个电位为“逻辑地”。

这个“地”不一定是“地理地”，可能是电子设备的金属机壳、底座、印刷电路板上的地线或建筑物内的总接地端子、接地干线等；逻辑地可与大地接触，也可不接触，而“电气地”必须与大地接触。

2．接地将电力系统或电气装置的某一部分经接地线连接到接地极称为“接地”。

“电气装置”是一定空间中若干相互连接的电气设备的组合。

“电气设备”是发电、变电、输电、配电或用电的任何设备，例如电机、变压器、电器、测量仪表、保护装置、布线材料等。

电路设计中各种“地”——各种GND 设计电源地，信号地，还有大地，这三种地有什么区别？电源地主要是针对电源回路电流所走的路径而言的，一般来说电源地流过的电流较大，而信号地主要是针对两块芯片或者模块之间的通信信号的回流所流过的路径，一般来说信号地流过的电流很小，其实两者都是GND，之所以分开来说，是想让大家明白在布PCB 板时要清楚地了解电源及信号回流各自所流过的路径，然后在布板时考虑如何避免电源及信号共用回流路径，如果共用的话，有可能会导致电源地上大的电流会在信号地上产生一个电压差（可以解释为：导线是有阻抗的，只是很小的阻值，但如果所流过的电流较大时，也会在此导线上产生电位差，这也叫共阻抗干扰），使信号地的真实电位高于0V，如果信号地的电位较大时，有可能会使信号本来是高电平的，但却误判为低电平。

当然电源地本来就很不干净，这样做也避免由于干扰使信号误判。

所以将两者地在布线时稍微注意一下，就可以。

一般来说即使在一起也不会产生大的问题，因为数字电路的门限较高。

各种“地”——各种“GND”GND，指的是电线接地端的简写。

代表地线或0 线。

电路图上和电路板上的GND(Ground)代表地线或0 线.GND 就是公共端的意思，也可以说是地，但这个地并不是真正意义上的地。

是出于应用而假设的一个地，对于电源来说，它就是一个电源的负极。

它与大地是不同的。

有时候需要将它与大地连接，有时候也不需要，视具体情况而定。

设备的信号接地，可能是以设备中的一点或一块金属来作为信号的接地参考点，它为设备中的所有信号提供了一个公共参考电位。

有单点接地，多点接地，浮地和混合接地。

单点接地是指整个电路系统中只有一个物理点被定义为接地参考点，其他各个需要接地的点都直接接到这一点上。

在低频电路中，布线和元件之间不会产生太大影响。

通常频率小于1MHz 的电路，采用一点接地。

多点接地是指电子设备中各个接地点都直接接到距它最近的接地平面上（即设备的金属底板）。

电子电路中常见的虚拟接地问题解决方法在电子电路设计和实施过程中，常会遇到虚拟接地（Virtual Ground）问题。

虚拟接地指的是模拟电路中的一种电压参考点，它并不真正连接到地，但在电路运行中表现出接地的特性。

虚拟接地问题可能导致信号衰减、噪声干扰以及功耗增加等问题。

本文将介绍几种常见的虚拟接地问题的解决方法。

一、增加偏置电流在某些放大器电路中，如果虚拟接地的输入电阻较高，会导致电流无法通过。

这时可以通过增加偏置电流的方式解决。

偏置电流是指通过电路的一个分支以生成虚拟接地的电流。

通过增加偏置电流，可以提高虚拟接地点的电势，使其更接近实际地点，从而减小信号衰减和噪声干扰。

二、使用负反馈负反馈是一种常见的解决虚拟接地问题的方法。

通过将放大器的输出信号与输入信号之间进行比较，并将差异信号送回放大器的输入端，可以实现对虚拟接地点的稳定控制。

负反馈可以提高电路的稳定性和线性度，并减小对虚拟接地的需求。

三、增加电容在某些情况下，可以通过增加电容来解决虚拟接地问题。

电容可以在虚拟接地点与实际接地点之间扮演一个“缓冲”作用，将一部分信号引导到实际地点，从而减小在虚拟接地处的信号衰减。

选择合适的电容值，并根据电路的特性进行调整，可以有效解决虚拟接地问题。

四、使用仿真软件辅助设计在电子电路设计过程中，使用仿真软件进行模拟和验证，可以帮助发现和解决虚拟接地问题。

通过使用仿真软件，可以模拟虚拟接地点的表现，并根据模拟结果进行调整和优化。

这样可以提高电路设计的准确性和效率，减少制造中的不确定性。

总结起来，虚拟接地问题是电子电路设计中常见的挑战之一。

通过增加偏置电流、使用负反馈、增加电容和使用仿真软件等方法，可以有效地解决虚拟接地问题，提高电路的性能和可靠性。

在实际应用中，需要根据具体的电路特性和要求选择适合的解决方法，并进行合理的调整和优化。

只有在解决虚拟接地问题的同时，才能保证电子电路的正常运行和稳定性。

以上是关于电子电路中常见的虚拟接地问题解决方法的论述。

如何解决电路中的接地问题电路中的接地问题是电子设备和系统中常见的难题之一。

接地问题可能导致电流回路不完整、电压不稳定、电磁干扰等一系列问题。

解决接地问题对于确保电路的正常运行和提高电子设备的可靠性至关重要。

本文将介绍一些解决电路中接地问题的方法和技巧。

一、了解接地的基本概念在讨论如何解决接地问题之前，首先需要了解接地的基本概念。

接地是将电路的一个参考点与地面或大地连接起来的过程。

电路中通常会存在两种接地方式：系统接地和信号线接地。

系统接地是将整个电路系统的参考点与地面相连接，而信号线接地则是将信号线的一个或多个参考点与地面相连接。

二、规划接地系统要解决电路中的接地问题，首先需要规划合适的接地系统。

一个完善的接地系统可以有效地减少电路中的干扰和电流回路的不完整性。

1. 确定接地点：在规划接地系统时，需要合理选择接地点。

接地点应该选择电路的参考点附近，并确保能够提供稳定的接地。

2. 设计接地回路：接地回路是指将接地点与其他设备或系统相连接的路径。

设计接地回路时，需要考虑回路的长度、导线的材料和截面积等因素，以最小化回路的阻抗，提高接地的效果。

三、减少接地回路的阻抗接地回路的阻抗是影响电路中接地问题的一大关键因素。

较高的接地回路阻抗可能导致接地电压的上升和电流回路的不完整。

1. 使用低阻抗材料：选择低阻抗的导线材料可以有效减少接地回路的阻抗。

铜是常用的低阻抗导线材料，可以降低接地回路的电阻。

2. 最短路径连接：尽量缩短接地回路的长度，减少导线的阻抗。

在布线时，可以优化信号线和接地线的路径，确保它们之间的距离最短，从而降低接地回路的阻抗。

四、隔离地线和信号线为了避免接地线和信号线之间的相互干扰，可以采取隔离地线和信号线的措施。

1. 使用隔离变压器：隔离变压器可以提供电气隔离，减少地线和信号线之间的干扰。

将电路中的接地点与隔离变压器连接，可以有效隔离接地线和信号线。

2. 优化信号线布线：在设计电子设备时，可以合理布置信号线的路径，避免与接地线相交。

mos对gnd处理
MOS管（Metal Oxide Semiconductor FET）是一种常见的电子器件，广泛应用于各种电子电路中。

在MOS管的应用中，对GND（地线）的处理是非常重要的，因为不正确的接地方式可能导致电路性能不稳定、噪声干扰等问题。

以下是关于MOS管对GND处理的几点建议：
接地线的选择：选择适当的接地线是关键。

应选择低阻抗、大截面的导线，以减小接地线上的电压降和电流的传导噪声。

接地点的选择：在多板卡或模块化系统中，应选择一个主接地平面作为所有电路板的参考地。

确保所有地线都连接到这个主接地平面上，以减小接地环路和避免地线电位差。

布局与布线：在布局和布线时，应尽量缩短地线长度，并避免形成不必要的环路。

将MOS管的地线连接到最近的低阻抗地线，以减小地线电感。

电源与地线：确保电源和地线尽可能接近，以减小线路电感和电阻。

避免在电源和地线之间产生大的电压降。

去耦电容：在MOS管的电源和地之间添加去耦电容，以减小电源噪声对电路的影响。

选择低ESR（等效串联电阻）的电容，并尽量靠近MOS管放置。

热设计：在考虑地线处理的同时，还要注意热设计。

确保地线的散热性能良好，避免过热导致性能下降或器件损坏。

测试与验证：在实际应用中，应进行充分的测试和验证，以确保地线处理满足系统的要求和稳定性要求。

总之，正确处理MOS管与GND的关系是确保电路稳定性和性能的关键。

在实际应用中，应根据具体电路的要求和环境因素，采取适当的措施来优化地线处理，以提高电路的性能和可靠性。

电路分析中的接地练习题一、基础概念题1. 接地的定义是什么？2. 接地的主要作用有哪些？3. 电路中为什么要进行接地？4. 请列举常见的接地类型。

5. 什么是一次接地和二次接地？二、选择题A. 防止触电B. 提高电路性能C. 增加电路功耗D. 防止电磁干扰A. 信号地B. 电源地C. 天线D. 电阻器3. 下列接地方式中，哪种接地方式适用于高频电路？A. 单点接地B. 多点接地C. 悬浮接地D. 共模接地A. △B. ΩC. GNDD. VCC三、判断题1. 接地电阻越小，接地效果越好。

（）2. 所有电路都需要进行接地处理。

（）3. 在电路中，接地线可以与其他信号线并行布线。

（）4. 电路中的地线越长，抗干扰能力越强。

（）5. 悬浮接地可以完全消除干扰。

（）四、简答题1. 请简述单点接地与多点接地的区别。

2. 电路接地有哪些注意事项？3. 如何选择合适的接地方式？4. 请举例说明接地在电路中的作用。

5. 如何测量接地电阻？五、案例分析题1. 某电子设备在运行过程中，频繁出现干扰问题，请分析可能的原因，并提出解决措施。

2. 在一个高频电路设计中，信号地与电源地之间存在较大干扰，请给出改进方案。

3. 请针对一个具体的电路，设计接地方案，并说明理由。

六、计算题1. 已知某电路的接地电阻为10Ω，求该电路的接地电流。

2. 一个电路系统的信号地与电源地之间存在20mV的电位差，求该电位差引起的干扰电流。

3. 某设备的接地电阻为5Ω，要求接地电流不超过100mA，求该设备的最大接地电压。

七、填空题1. 接地系统通常由接地体、______、接地线和接地网组成。

3. 为了防止电磁干扰，应尽量减少接地线的______，以提高接地效果。

4. 在高频电路中，常用______接地方式来降低地线阻抗。

5. 接地电阻测试仪是用来测量______的仪器。

八、作图题1. 请画出单点接地和多点接地的示意图，并标注主要组成部分。

2. 请绘制一个简单的电路图，包含信号地、电源地和模拟地，并说明它们之间的连接关系。

接地故障原理《接地故障原理》1. 引言你有没有想过，当家里的电器突然出现故障，有时候可能是因为接地出了问题。

那接地故障到底是怎么一回事呢？今天，我们就来一起搞懂接地故障原理，让你从基础概念到实际应用，从常见问题到未来发展，全方位地了解它。

这篇文章将包含接地故障的基本概念、运行机制、在生活和工业中的应用、常见的误解以及相关的知识拓展等内容。

2. 核心原理2.1基本概念与理论背景接地故障简单来说，就是电路中的电流没有按照正常的路径流动，而是流向了大地或者不应该去的地方。

这就好比在马路上，车辆都应该在自己的车道行驶，如果有车突然开到人行道或者其他不该去的地方，那就乱套了。

接地故障的概念源于对电路安全性和稳定性的考量。

早期人们在使用电力的时候，发现电流乱跑会带来很多危险，比如触电、电器损坏等，于是开始研究如何规范电流的路径，这就逐渐形成了接地故障相关的理论。

2.2运行机制与过程分析当发生接地故障时，比如说一根电线的绝缘层破损了，里面的电流就可能通过破损处流向大地。

正常情况下，电流是在电路的导线中从电源流向用电器再流回电源的。

就像水在封闭的水管里流动一样，现在水管破了个洞，水就流到外面去了。

如果是在三相电路中，一旦某一相发生接地故障，三相电路的平衡就被打破了。

以三相电动机为例，如果一相接地，电机可能会因为缺相而不能正常工作，而且接地电流还可能会引发其他安全问题。

3. 理论与实际应用3.1日常生活中的实际应用在我们日常生活中，接地故障保护装置到处可见。

比如说家里的漏电保护器，当它检测到有接地故障，也就是有电流流向大地而不是按照正常回路流动时，它就会迅速切断电路。

这就像一个守门员，一旦发现有异常的“球”（电流）跑向不该去的地方，就马上把“球门”（电路）关闭。

还有插座上的接地孔，它的作用是将电器可能泄漏的电流引入大地，防止我们在接触电器时触电。

3.2高级应用与前沿技术在工业领域，像大型的电力变电站，接地故障检测系统是非常重要的。
