第六章放大电路中的反馈一、填空题1.在交流放大电路中引用直流反馈的作用是稳定静态工作点。
2.在反馈放大电路中用来判定正、负反馈的常用方法是瞬时极性法。
3.在放大电路中引入反馈后，使净输入减小的反馈叫负反馈，若使净输入增大的反馈叫正反馈。
4.放大电路中引入电压并联负反馈后，放大电路闭环输入电阻将变小，输出电阻将变小。
5.在四种反馈组态中，能够使输出电压稳定，并提高输入电阻的反馈是串联电压负反馈。
6.在四种反馈组态中，能够使输出电压稳定，并降低输入电阻的反馈是并联电压反馈。
7.在四种反馈组态中，能够使输出电流稳定，并降低输入电阻的反馈是并联电流负反馈。
8.在四种反馈组态中，能够使输出电流稳定，并提高输入电阻的反馈是串联电流负反馈。
9.引用负反馈的放大电路，无反馈时增益A、闭环反馈A f与反馈系数F三者的关系是A f=A/（1+AF），反馈深度是|1+AF|，深度负反馈的条件是|1+AF|>>1。
10.︱1+AF︱的值是衡量负反馈程度的一个重要指标，称为反馈深度，其值越大，反馈放大电路的闭环放大倍数越小。
11.若降低放大电路的输出电阻，应当引用电压负反馈，若提高放大电路的输入电阻，应当引用串联负反馈，若两者均满足，应当引用电压串联负反馈。
12.若提高放大电路的输出电阻，应当引用电流负反馈，若降低放大电路的输入电阻，应当引用并联负反馈，若两者均满足，应当引用电流并联负反馈。
13.采用（电压）负反馈，能稳定输出电压；采用（电流）负反馈，能稳定输出电流。
14.采用（串联）负反馈，能提高输入电阻，采用（并联）负反馈，能减小输入电阻。
二、选择题1.直流负反馈是指 C 。
A、存在于RC耦合电路中的负反馈B、放大直流信号时才有的负反馈C、直流通路中的负反馈D、只存在于直接耦合电路中的负反馈2.交流负反馈是指 D 。
A、只存在于阻容耦合电路中的负反馈B、只存在于变压器耦合电路中的负反馈C、放大正弦信号时才有的负反馈D、交流通路中的负反馈3.对于放大电路，所谓开环是指 B 。

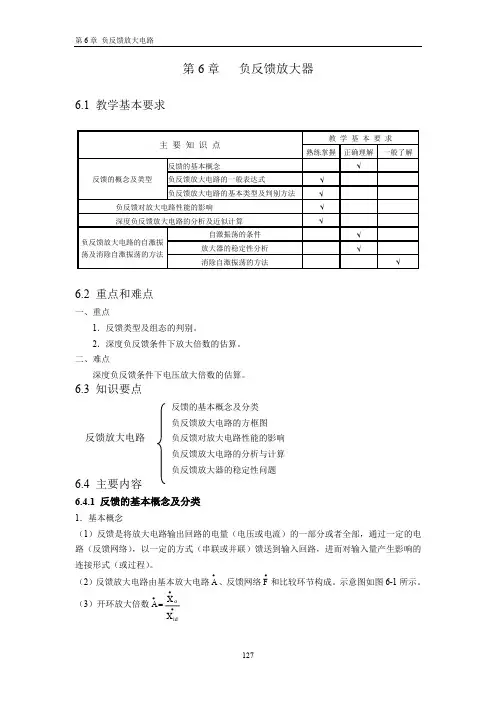

第6章 负反馈放大器6.1 教学基本要求主 要 知 识 点教 学 基 本 要 求 熟练掌握 正确理解 一般了解反馈的概念及类型反馈的基本概念√ 负反馈放大电路的一般表达式√ 负反馈放大电路的基本类型及判别方法√ 负反馈对放大电路性能的影响 √ 深度负反馈放大电路的分析及近似计算 √ 负反馈放大电路的自激振荡及消除自激振荡的方法自激振荡的条件√ 放大器的稳定性分析 √消除自激振荡的方法√6.2 重点和难点一、重点1．反馈类型及组态的判别。
2．深度负反馈条件下放大倍数的估算。
二、难点深度负反馈条件下电压放大倍数的估算。
6.3 知识要点反馈的基本概念及分类负反馈放大电路的方框图反馈放大电路 负反馈对放大电路性能的影响负反馈放大电路的分析与计算 负反馈放大器的稳定性问题6.4 主要内容6.4.1 反馈的基本概念及分类1．基本概念（1）反馈是将放大电路输出回路的电量（电压或电流）的一部分或者全部，通过一定的电路（反馈网络），以一定的方式（串联或并联）馈送到输入回路，进而对输入量产生影响的连接形式（或过程）。
（2）反馈放大电路由基本放大电路∙A 、反馈网络∙F 和比较环节构成。
示意图如图6-1所示。
（3）开环放大倍数∙∙∙=ido X X A反馈系数of ∙∙∙=X X F闭环放大倍数∙∙∙∙∙∙+==FA A X X A 1io f反馈深度∙∙+F A 1，表征反馈的强弱。
2．反馈的类型 （1）按反馈的范围分本级反馈：将同一级的输出回路和输入回路联系起来的反馈。
级间反馈：反馈网络连接在两级或两级以上的放大电路的输出回路和输入回路之间。
当反馈放大电路中既有本级反馈又有级间反馈时，影响整个放大电路性能的是级间反馈。
（2）按反馈极性分负反馈：加入反馈后，使净输入量减小i id ∙∙<X X ，输出幅度下降。
正反馈：加入反馈后，使净输入量增加i id ∙∙>X X ，输出幅度增加。
（3）按交、直流性质分直流反馈：反馈信号只含直流量，或者仅在直流通路中存在的反馈。
第六章放大电路中的反馈自测题一、在括号内填入“√”或“×”，表明下列说法是否正确。
（1）若放大电路的放大倍数为负，则引入的反馈一定是负反馈。
（）（2）负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相同。
（）（3）若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。
（）（4）阻容耦合放大电路的耦合电容、旁路电容越多，引入负反馈后，越容易产生低频振荡。
（）解：（1）×（2）√（3）×（4）√1 / 18二、已知交流负反馈有四种组态：A．电压串联负反馈B．电压并联负反馈C．电流串联负反馈D．电流并联负反馈选择合适的答案填入下列空格内，只填入A、B、C 或D。
（1）欲得到电流－电压转换电路，应在放大电路中引入；（2）欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入；（3）欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入；（4）欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入。
解：（1）B （2）C （3）A （4）D2 / 18三、判断图T6.3所示各电路中是否引入了反馈；若引入了反馈，则判断是正反馈还是负反馈；若引入了交流负反馈，则判断是哪种组态的负反馈，并求出反馈系数和深度负反馈条件下的电压放大倍数A 或f s u A 。
设图中f u所有电容对交流信号均可视为短路。
Array图T6.33 / 184 / 18解：图（a ）所示电路中引入了电流串联负反馈。
反馈系数和深度负反馈条件下的电压放大倍数f u A 分别为 L 31321f 32131 R R R R R R A R R R R R F u 式中为电流表的等效电阻。
图（b ）所示电路中引入了电压并联负反馈。
反馈系数和深度负反馈条件下的电压放大倍数f u A 分别为 12f 2 1R R A R F u图（c ）所示电路中引入了电压串联负反馈。
反馈系数和深度负反馈条件下的电压放大倍数fu A 分别为 1 1f u A F 图（d ）所示电路中引入了正反馈。
第六章 放大电路中的反馈自测题 一、在括号内填入“√”或“×”，表明下列说法是否正确。
（1）若放大电路的放大倍数为负，则引入的反馈一定是负反馈。
（ ）（2）负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相同。
（ ）（3）若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。
（ ）（4）阻容耦合放大电路的耦合电容、旁路电容越多，引入负反馈后，越容易产生低频振荡。
（ ）…解：（1）× （2）√ （3）× （4）√二、（四版一）已知交流负反馈有四种组态：A ．电压串联负反馈B ．电压并联负反馈C ．电流串联负反馈D ．电流并联负反馈选择合适的答案填入下列空格内，只填入A 、B 、C 或D 。
（1）欲得到电流－电压转换电路，应在放大电路中引入 ；（2）欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入 ；【（3）欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入 ；（4）欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入 。
解：（1）B （2）C （3）A （4）D三、（四版二）判断图所示各电路中是否引入了反馈；若引入了反馈，则判断是正反馈还是负反馈；若引入了交流负反馈，则判断是哪种组态的负反馈，并求出反馈系数和深度负反馈条件下的电压放大倍数f u A 或fs u A 。
设图中所有电容对交流信号均可视为短路。
,图解：图（a ）所示电路中引入了电流串联负反馈。
反馈系数和深度负反馈条件下的电压放大倍数fu A 分别为 L 31321f 32131 R R R R R R A R R R R R F u ⋅++≈++= 式中R L 为电流表的等效电阻。
图（b ）所示电路中引入了电压并联负反馈。
反馈系数和深度负反馈条件下的电压放大倍数fu A 分别为 12f 2 1R R A R F u -≈-= 图（c ）所示电路中引入了电压串联负反馈。
模拟电⼦技术课程习题第六章放⼤电路中的反馈第六章放⼤电路中的反馈要得到⼀个由电流控制的电流源应选⽤[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈要得到⼀个由电压控制的电流源应选⽤[ ] A.电压串联负反馈 B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求互导增益A iuf= I O/U i稳定应选[ ] A.电压串联负反馈 B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求互阻增益A uif=U O/I i稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求电流增益A iif=I O/I i稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈放⼤电路引⼊交流负反馈后将[ ]A.提⾼输⼊电阻B.减⼩输出电阻C.提⾼放⼤倍数D.提⾼放⼤倍数的稳定性负反馈放⼤电路产⽣⾃激振荡的条件是[ ] =1 =-1C.|AF|=1D. AF=0放⼤电路引⼊直流负反馈后将[ ]A.改变输⼊、输出电阻B.展宽频带C.减⼩放⼤倍数D.稳定静态⼯作点电路接成正反馈时，产⽣正弦波振荡的条件是[ ] A. AF=1 B. AF=-1C. |AF|=1D. AF=0在深度负反馈放⼤电路中，若开环放⼤倍数A增加⼀倍，则闭环增益A f将A. 基本不变B. 增加⼀倍[ ]C. 减⼩⼀倍D. 不能确定在深度负反馈放⼤电路中，若反馈系数F增加⼀倍，闭环增益A f将[ ]A. 基本不变B.增加⼀倍C. 减⼩⼀倍D. 不能确定分析下列各题，在三种可能的答案(a.尽可能⼩，b.尽可能⼤，c.与输⼊电阻接近)中选择正确者填空：1、对于串联负反馈放⼤电路，为使反馈作⽤强，应使信号源内阻。
2、对于并联反馈放⼤电路，为使反馈作⽤强，应使信号源内阻。
3、为使电压串联负反馈电路的输出电阻尽可能⼩，应使信号漂内阻。
第六章 放大电路的反应〖主要内容〗1、根本概念反应、正反应和负反应、电压反应和电流反应、并联反应和串联反应等根本概念；2、反应类型判断：有无反应？是直流反应、还是交流反应？是正反应、还是负反应？3、交流负反应的四种组态及判断方法；4、交流负反应放大电路的一般表达式；5、放大电路中引入不同组态的负反应后，对电路性能的影响；6、深度负反应的概念，在深度负反应条件下，放大倍数的估算；〖本章学时分配〗本章分为3讲，每讲2学时。
第十九讲 反应的根本概念和判断方法及负反应放大电路的方框图一、 主要内容1、反应的根本概念 1〕什么是反应反应：将放大器输出信号的一局部或全部经反应网络送回输入端。
反应的示意图见以下图所示。
反应信号的传输是反向传输。
开环：放大电路无反应，信号的传输只能正向从输入端到输出端。
闭环：放大电路有反应，将输出信号送回到放大电路的输入回路，与原输入信号相加或相减后再作用到放大电路的输入端。
图示中i X 是输入信号，f X是反应信号，i X '称为净输入信号。
所以有 f i i X X X -='2) 负反应和正反应负反应：参加反应后，净输入信号iX ' <iX ，输出幅度下降。
应用：负反应能稳定与反应量成正比的输出量，因而在控制系统中稳压、稳流。
正反应：参加反应后，净输入信号iX ' >iX ，输出幅度增加。
应用：正反应提高了增益，常用于波形发生器。
3) 交流反应和直流反应直流反应：反应信号只有直流成分；交流反应：反应信号只有交流成分；交直流反应：反应信号既有交流成分又有直流成分。
直流负反应作用：稳定静态工作点；交流负反应作用：从不同方面改善动态技术指标，对Au、Ri、Ro有影响。
2、反应的判断1〕有无反应的判断〔1〕是否存在除前向放大通路外，另有输出至输入的通路——即反应通路；〔2〕反应至输入端不能接地，否那么不是反应。
2〕正、负反应极性的判断之一—瞬时极性法〔1〕在输入端，先假定输入信号的瞬时极性；可用“+〞、“-〞或“↑〞、“↓〞表示；〔2〕根据放大电路各级的组态，决定输出量与反应量的瞬时极性;〔3〕最后观察引回到输入端反应信号的瞬时极性，假设使净输入信号增强，为正反应，否那么为负反应。
第六章放大电路中的反馈要得到一个由电流控制的电流源应选用[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈要得到一个由电压控制的电流源应选用[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求互导增益Aiuf = IO/Ui稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求互阻增益Auif =UO/Ii稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求电流增益Aiif =IO/Ii稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈放大电路引入交流负反馈后将[ ]A.提高输入电阻B.减小输出电阻C.提高放大倍数D.提高放大倍数的稳定性负反馈放大电路产生自激振荡的条件是[ ] =1 =-1C.|AF|=1D. AF=0放大电路引入直流负反馈后将[ ]A.改变输入、输出电阻B.展宽频带C.减小放大倍数D.稳定静态工作点电路接成正反馈时，产生正弦波振荡的条件是[ ] A. AF=1 B. AF=-1C. |AF|=1D. AF=0在深度负反馈放大电路中，若开环放大倍数A增加一倍，则闭环增益Af将A. 基本不变B. 增加一倍[ ]C. 减小一倍D. 不能确定在深度负反馈放大电路中，若反馈系数F增加一倍，闭环增益Af将[ ]A. 基本不变B.增加一倍C. 减小一倍D. 不能确定分析下列各题，在三种可能的答案(a.尽可能小，b.尽可能大，c.与输入电阻接近)中选择正确者填空：1、对于串联负反馈放大电路，为使反馈作用强，应使信号源内阻。
2、对于并联反馈放大电路，为使反馈作用强，应使信号源内阻。
3、为使电压串联负反馈电路的输出电阻尽可能小，应使信号漂内阻。
在讨论反馈对放大电路输入电阻Ri的影响时，同学们提出下列四种看法，试指出哪个（或哪些）是正确的：a.负反馈增大Ri ，正反馈减小Ri；b.串联反馈增大Ri ，并联反馈减小Ri；c.并联负反馈增大Ri ，并联正反馈减小Ri；d.串联反馈增大Ri ，串联正反馈减小Ri；选择正确的答案填空。
第6章 反馈及负反馈放大电路试卷6.1 判断题。
分析下列说法是否正确，用“√”、“×”表示判断结果填入括导内1. 任何实际放大电路严格说都存在某种反馈。
( )2. 所有放大电路都必须接入反馈，否则无法正常工作。
( )3. 反馈通路可由下列元器件组成：①电阻器、电容器、电感器等无源元件( )②晶体管、运放等有源器件( )。
4. 共集(或共源)放大电路由于1u <A ，故没有反馈。
( )5. 若放大电路的放大倍数为负，则引入的反馈一定是负反馈。
（ ）6. 负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相同。
（ ）7. 若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。
（ ）8. 只要在放大电路中引入反馈，就一定能使其性能得到改善。
（ ）9. 放大电路的级数越多，引入的负反馈越强，电路的放大倍数也就越稳定。
（ ）10. 负反馈放大电路不可能产生自激振荡。
（ ）【解6.1】1.√ 2. × 3. ①√ ②√ 4.× 5.× 6. √ 7.× 8.× 9.× 10.×6.2 填空题1. 某仪表放大电路，要求i R 大，输出电流稳定，应选 。
2. 某传感器产生的是电压信号(几乎不能提供电流)，经放大后希望输出电压与信号成正比，这放大电路应选 。
3. 要得到一个由电流控制的电流源应选 。
4. 要得到一个由电流控制的电压源应选 。
5. 需要一个阻抗变换电路，i R 大，o R 小，应选 。
6. 负反馈放大电路的一般表达式为F A A A +=1f ，当11>+F A时，表明放大电路引入了 。
7. 稳定放大电路的放大倍数（增益），应引入 。
8. 为了稳定放大电路的静态工作点，应引入 。
9. 引入负反馈后，频带展宽了 倍。
10. 反馈放大电路的含义是 。
【解6.2】1.电流串联负反馈 2.电压串联负反馈 3.电流并联负反馈 4.电压并联负反馈5.电压串联负反馈6.负反馈7.交流负反馈8.直流负反馈9. F A+1 10. 将放大电路的输出量（电压或电流）的全部或一部分，通过一定的电路（网络）送回输入回路，与输入量（电压或电流）进行比较。
《模拟电子技术》作业第6章反馈分析1（11） 对图所示两电路：（1）说明各电路所引入负反馈的组态（电压串联，电压并联，电流串联，电流并联）（2）求出各电路在深度负反馈条件的电压放大倍数A UF ＝u o /u i 的表达式。
2（12） 两图均为深度负反馈放大电路，试说明其反馈的类型（电压串联，电压并联，电流串联，电流并联），并求其闭环电压放大倍数的表达式。
(设C 的容量足够大)。
3 （13）指出电路中（1） 分别引入了何种类型的负反馈（电压串联，电压并联，电流串联，电流并联）? （2） 引入的负反馈各自稳定的是输出电压还是输出电流？（3） 并写出深度负反馈条件下图(a)电路的互阻增益A RF=u o/I i 和图(b)电路的互导增益A GF=I L /u I 的表达式。
4（14） 运算放大器组成的反馈放大电路如图所示。
(1)要引入电压串联负反馈, 则a 端应与C 1点还是C 2点联接? 此时的A uf ≈? （4分） (2)引入电压串联负反馈后,输入电阻和输出电阻将有何变化（增大或减小）? （4分）+ _＋uo －5（15） 电路中，N 1，N 2均为理想运放，指出每个电路中负反馈的组态(电压串联，电流串联，电压并联，电流并联)；并写出每个电路电压放大倍数A UF =I O u u的表达式。
6（16） 放大电路如图。
(1)若需构成电压串联负反馈电路b 点应接m 还是n? 求出其在深度负反馈条件下的电压放大倍数A uf 的表达式；(2)若要求带负载能力强, 且从信号源索取的电流小, 这种反馈类型是否合适?7（17） 指出所示两电路的负反馈组态, 并写出各电路在深度负反馈条件下的电压放大倍数Auf =u o /u i 的表达式,说明各电路加负反馈后对输入电阻的影响（增大或减小）。
8（18） 分析两电路中, 存在何种组态的负反馈(电压串联,电压并联，电流串联,电流并联)；并求其深度负反馈条件下电压放大倍数的表达式，说明加负反馈后各自对电路的输入电阻的影响（增大或减小）。
第六章习题与思考题◆◆习题6-1在图P6-1所示的的各放大电路中，试说明存在哪些反馈支路，并判断哪些是负反馈，哪些是正反馈；哪些是直流反馈，哪些是交流反馈。
如为交流反馈，试分析反馈的组态。
假设各电路中电容的容抗可以忽略。
◆◆习题6-3 在图P6-1所示的各电路中，试说明哪些反馈能够稳定输出电压，哪些能够稳定输出电流，哪些能够提高输入电阻，哪些能够降低输出电阻。
解：(a) ① R e1引入第一级的交直流负反馈，其中交流电流串联负反馈可稳定本级的工作电流，提高输入电阻，直流负反馈可稳定本级的静态工作点；② R e2和Ce也引入第一级的直流负反馈，可稳定本级的静态工作点；③R e3引入第二级的交直流负反馈，交流电压串联负反馈可稳定输出电压，提高本级的输入电阻，降低输出电阻，而直流负反馈可稳定本级的静态工作点；④ R F和C F引入级间（整体）交流电压串联正反馈，故总体来说不能稳定输出电压或输出电流。
(b) ① R e1引入第一级的交直流负反馈，其中交流电流串联负反馈可稳定本级的工作电流，提高输入电阻，直流负反馈可稳定本级的静态工作点；② R e2和Ce引入第二级的直流负反馈，可稳定本级的静态工作点；③R e3引入第三级的交直流负反馈，交流电流串联负反馈可稳定输出电流，提高本级的输入电阻，提高输出电阻，而直流负反馈可稳定本级的静态工作点；④ R F引入级间（整体）交直流负反馈，其中交流电流串联负反馈可稳定输出电流，提高输出电阻，提高输入电阻，而直流负反馈可稳定各级静态工作点。
(c) ① R e1引入第二级的交直流负反馈，其中交流电流串联负反馈可稳定本级的工作电流，提高本级输入电阻，提高输出电阻，而直流负反馈可稳定本级的静态工作点；② R e2和Ce引入第二级的直流负反馈，可稳定本级的静态工作点；③ R F引入级间（整体）交直流负反馈，其中交流电流并联负反馈可稳定输出电流，提高输出电阻，降低输入电阻，而直流负反馈可稳定各级静态工作点。
