扩散焊设备讲解

扩散焊原理
扩散焊是一种常见的金属连接工艺，它通过在金属表面加热的同时施加一定的
压力，使两个金属表面原子间扩散，从而形成牢固的连接。

扩散焊原理的理解对于掌握扩散焊工艺至关重要。

首先，扩散焊原理基于金属原子的扩散运动。

在加热的过程中，金属表面的原
子会因为能量的增加而具有更大的运动能力，这使得原子之间的距离变得更远，从而促进了原子的扩散。

当两个金属表面接触并施加一定的压力时，这种扩散现象会更加显著，使得两个金属表面的原子开始相互渗透，最终形成了连接。

其次，扩散焊原理还受到温度和压力的影响。

通常情况下，较高的温度和较大
的压力会促进原子的扩散，从而形成更牢固的连接。

然而，温度和压力的选择需要根据具体的金属材料和焊接要求来确定，过高或过低的温度和压力都会对扩散焊的效果产生不利影响。

此外，扩散焊原理还与金属表面的清洁度有关。

在进行扩散焊之前，需要对金
属表面进行清洁处理，以去除氧化物、油污和其他杂质，以确保扩散焊的质量和效果。

否则，这些杂质会阻碍原子的扩散，导致焊接质量下降。

最后，扩散焊原理也受到金属材料的影响。

不同的金属材料具有不同的扩散速
率和扩散能力，这会影响扩散焊的工艺参数和焊接质量。

因此，在进行扩散焊时，需要根据具体的金属材料选择合适的工艺参数，以确保焊接质量。

总之，扩散焊原理是一种基于金属原子扩散运动的金属连接工艺，它受到温度、压力、金属表面清洁度和金属材料的影响。

只有深刻理解扩散焊原理，才能有效地掌握扩散焊工艺，并保证焊接质量。

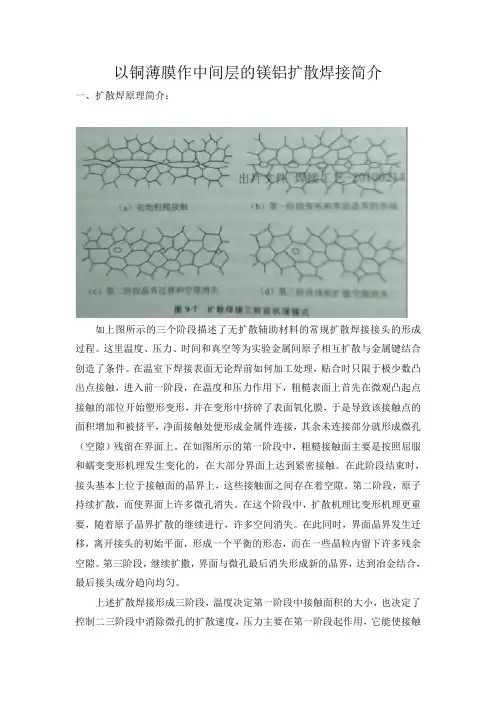

以铜薄膜作中间层的镁铝扩散焊接简介一、扩散焊原理简介：如上图所示的三个阶段描述了无扩散辅助材料的常规扩散焊接接头的形成过程。

这里温度、压力、时间和真空等为实验金属间原子相互扩散与金属键结合创造了条件。

在温室下焊接表面无论焊前如何加工处理，贴合时只限于极少数凸出点接触，进入前一阶段，在温度和压力作用下，粗糙表面上首先在微观凸起点接触的部位开始塑形变形，并在变形中挤碎了表面氧化膜，于是导致该接触点的面积增加和被挤平，净面接触处便形成金属件连接，其余未连接部分就形成微孔（空隙）残留在界面上。

在如图所示的第一阶段中，粗糙接触面主要是按照屈服和蠕变变形机理发生变化的，在大部分界面上达到紧密接触。

在此阶段结束时，接头基本上位于接触面的晶界上，这些接触面之间存在着空隙。

第二阶段，原子持续扩散，而使界面上许多微孔消失。

在这个阶段中，扩散机理比变形机理更重要，随着原子晶界扩散的继续进行，许多空间消失。

在此同时，界面晶界发生迁移，离开接头的初始平面，形成一个平衡的形态，而在一些晶粒内留下许多残余空隙。

第三阶段，继续扩撒，界面与微孔最后消失形成新的晶界，达到冶金结合，最后接头成分趋向均匀。

上述扩散焊接形成三阶段，温度决定第一阶段中接触面积的大小，也决定了控制二三阶段中消除微孔的扩散速度，压力主要在第一阶段起作用，它能使接触面积增大。

而形成接头所需要的时间，则取决于所加的温度和压力。

二、：铜薄膜为中间层的扩散焊原理采用磁控溅射技术在变形镁合金表面沉积铜薄膜，将其作为中间层对变形镁合金和硬铝合金进行了低温扩散焊接研究．利用超声波显微镜、x射线衍射、扫描电镜、电子探针等对焊接接头界面区域的显微结构及物相等进行了研究．研究结果表明，在镁合金基体上沉积的cu薄膜主要以(111)、(200)晶向上生长，薄膜表面平整、均匀、致密；在扩散焊接工艺条件焊接温度T=455℃、保温时间t=90 min、压力P=3 MPa下获得了质量较好的Mg／Al焊接接头．焊接接头界面区域由铝镁原子比分别为3：2，1：1，12：17三层镁铝系金属间化合物构成，接头断裂破坏发生在镁铝系化合物层，断口呈现明显的脆性断裂特征．镁合金作为一种新型的工程结构材料越来越引起了社会各界的广泛关注，因其具有比强度高、刚度大、抗冲击性能好、抗震性好、热容量低、冷凝速度快、良好的机械加工性能等优点，现已广泛地、航空航天、民用电子产品等领域．铝是地壳中含量最高的金属元素，铝合金是目前使用最广的金属结构材料之一．铝合金密度低，但强度比较高，接近或超过优质钢，同时其塑性好，能够加工成各种型材，具有良好的导电性、导热性和抗蚀性等特点．如果实现镁合金与铝合金异种金属的焊接并形成可靠的焊接结构件，不仅能充分发挥镁合金、铝合金各自的优异性能，还能够大大拓展其在高科技领域，特别是在航空航天方面的应用，所以实现镁铝异种金属的焊接具有非常深远的现实意义．然而镁铝异种金属因其物理化学性质的差异利用一般的焊接方法要实现其可靠连接十分困难，两种金属直接焊接主要存在的问题是：a．镁、铝的活性很高，容易与空气中的氧气发生反应在表面形成一层氧化物膜，氧化物膜的存在不利于母材原子的相互扩散，导致焊接工艺难以控制；b．镁与铝易相互反应，焊接接头界面区域生成大量高硬度脆性金属间化合物并出现分层现象，导致焊接接头强度不高．磁控溅射镀膜是添加焊接中间层的一种切实可行的方法，薄膜的沉积一方面能减小焊接母材的表面粗糙度促进母材焊接面的充分接触，另一方面能够针对不同焊接体系实现多层复合中间层的添加，同时因其自身特点而具有非常独特的应用前景．本文中利用磁控溅射镀膜技术在焊接母材镁合金表面沉积一层致密度高、结晶性好，厚度均匀Cu薄膜，将Cu作为中间层实现了对镁／铝的真空低温扩散焊接。

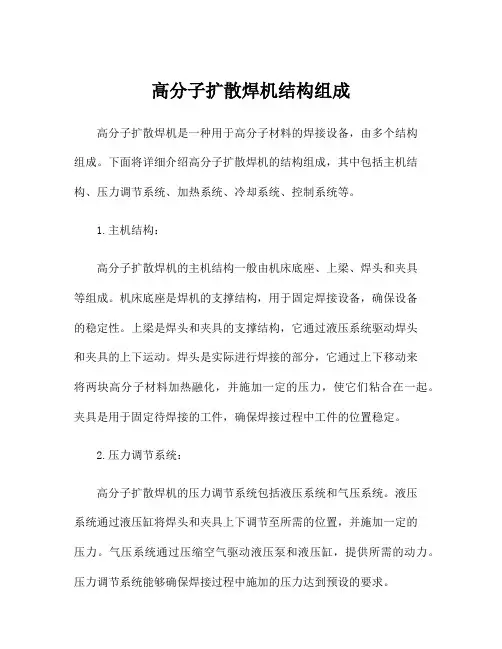

高分子扩散焊机结构组成高分子扩散焊机是一种用于高分子材料的焊接设备，由多个结构组成。

下面将详细介绍高分子扩散焊机的结构组成，其中包括主机结构、压力调节系统、加热系统、冷却系统、控制系统等。

1.主机结构：高分子扩散焊机的主机结构一般由机床底座、上梁、焊头和夹具等组成。

机床底座是焊机的支撑结构，用于固定焊接设备，确保设备的稳定性。

上梁是焊头和夹具的支撑结构，它通过液压系统驱动焊头和夹具的上下运动。

焊头是实际进行焊接的部分，它通过上下移动来将两块高分子材料加热融化，并施加一定的压力，使它们粘合在一起。

夹具是用于固定待焊接的工件，确保焊接过程中工件的位置稳定。

2.压力调节系统：高分子扩散焊机的压力调节系统包括液压系统和气压系统。

液压系统通过液压缸将焊头和夹具上下调节至所需的位置，并施加一定的压力。

气压系统通过压缩空气驱动液压泵和液压缸，提供所需的动力。

压力调节系统能够确保焊接过程中施加的压力达到预设的要求。

3.加热系统：高分子扩散焊机的加热系统一般采用电加热方式，通过电热棒或电加热板对焊接接头进行加热。

加热系统可以提供所需的温度，并保持温度的稳定性，以确保焊接接头能够充分融化并实现良好的粘合效果。

4.冷却系统：高分子扩散焊机的冷却系统用于保持焊接接头的温度在适宜的范围内，以防止过热导致焊接质量下降或设备受损。

冷却系统一般采用冷却水或冷却风扇，通过循环冷却来降低焊接区域的温度。

5.控制系统：高分子扩散焊机的控制系统用于控制整个焊接过程，包括温度控制、压力控制、运动控制等。

控制系统一般由单片机、触摸屏和相应的传感器组成。

通过输入预设的参数，控制系统能够自动调节温度、压力和运动速度，实现焊接过程的自动化控制。

除了以上的主要结构组成，高分子扩散焊机还可能包括辅助设备，例如喷水装置、防护罩等。

喷水装置可以在焊接过程中提供冷却作用，防止焊接接头过热。

防护罩可以保护操作人员的安全，防止操作人员接触到高温部件或受到喷溅物的伤害。

扩散焊的原理及应用1. 引言扩散焊，或称为扩散连接，是一种常用的焊接方法，用于连接金属材料，具有较高的强度和可靠性。

本文将介绍扩散焊的原理和应用。

2. 扩散焊的原理扩散焊的原理是通过在接触表面上形成固态相互扩散，实现金属连接。

具体来说，扩散焊过程中，两个金属表面中的原子将通过热激活的扩散作用，从一个金属晶胞便迁移到另一个金属晶胞中，形成一个焊缝。

这种焊缝是在原子层级上的扩散连接，因此具有较高的强度和可靠性。

3. 扩散焊的应用扩散焊具有广泛的应用领域，下面列举了其中几个常见的应用：3.1. 电子设备制造在电子设备制造过程中，扩散焊被广泛应用于连接电子元器件，如电子芯片、电阻和电容等。

由于扩散焊的连接强度高，并且不需要额外的焊接材料，因此适用于高要求的电子设备的制造。

3.2. 汽车制造在汽车制造中，扩散焊被用于连接车辆的金属部件，如车身和发动机零件。

扩散焊可以提供持久且可靠的连接，以应对汽车运行过程中的振动和温度变化。

3.3. 航空航天工业在航空航天工业中，扩散焊被广泛应用于制造航空航天器的结构和部件。

扩散焊具有优异的力学性能和热力学稳定性，能够满足航空航天器对于强度和可靠性的严格要求。

3.4. 金属加工在金属加工领域，扩散焊被用于连接和修复金属材料。

扩散焊可以在高温下进行，使得金属连接达到更高的强度和可靠性，从而满足不同应用的需求。

3.5. 光学仪器扩散焊也被应用于光学仪器的制造，如望远镜、激光器等。

扩散焊可以提供无缝连接的光学组件，确保光线传输的准确性和稳定性。

4. 总结扩散焊是一种常用的金属连接方法，通过原子级的扩散作用实现金属材料的连接。

扩散焊具有较高的强度和可靠性，广泛应用于电子设备制造、汽车制造、航空航天工业、金属加工和光学仪器等领域。

扩散焊的应用为不同行业提供了高强度和可靠性的金属连接解决方案。

以上是对扩散焊的原理和应用的简要介绍，希望对您有所帮助。

参考文献: - [1] Smith, William F., and Javad Hashemi.。

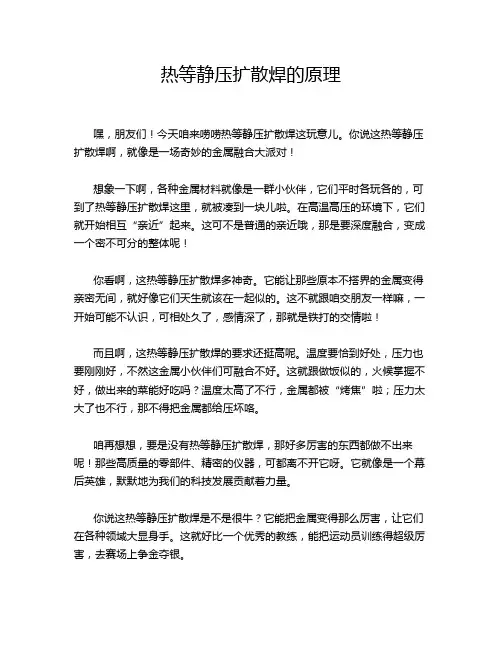

热等静压扩散焊的原理嘿，朋友们！今天咱来唠唠热等静压扩散焊这玩意儿。

你说这热等静压扩散焊啊，就像是一场奇妙的金属融合大派对！想象一下啊，各种金属材料就像是一群小伙伴，它们平时各玩各的，可到了热等静压扩散焊这里，就被凑到一块儿啦。

在高温高压的环境下，它们就开始相互“亲近”起来。

这可不是普通的亲近哦，那是要深度融合，变成一个密不可分的整体呢！你看啊，这热等静压扩散焊多神奇。

它能让那些原本不搭界的金属变得亲密无间，就好像它们天生就该在一起似的。

这不就跟咱交朋友一样嘛，一开始可能不认识，可相处久了，感情深了，那就是铁打的交情啦！而且啊，这热等静压扩散焊的要求还挺高呢。

温度要恰到好处，压力也要刚刚好，不然这金属小伙伴们可融合不好。

这就跟做饭似的，火候掌握不好，做出来的菜能好吃吗？温度太高了不行，金属都被“烤焦”啦；压力太大了也不行，那不得把金属都给压坏咯。

咱再想想，要是没有热等静压扩散焊，那好多厉害的东西都做不出来呢！那些高质量的零部件、精密的仪器，可都离不开它呀。

它就像是一个幕后英雄，默默地为我们的科技发展贡献着力量。

你说这热等静压扩散焊是不是很牛？它能把金属变得那么厉害，让它们在各种领域大显身手。

这就好比一个优秀的教练，能把运动员训练得超级厉害，去赛场上争金夺银。

所以啊，咱可别小瞧了这热等静压扩散焊。

它虽然不声不响的，但作用可大着呢！它让金属有了新的生命，新的可能。

咱得好好感谢这个技术，让我们的生活变得更美好，更先进。

总之，热等静压扩散焊就是这么神奇，这么重要。

它让金属的世界变得更加精彩，让我们的科技能够不断向前迈进。

它就是那个默默奉献，却又不可或缺的存在！你难道不觉得它很了不起吗？。

高分子扩散焊机结构组成高分子扩散焊机是一种用于高分子材料加工的设备，它可以将高分子材料通过热熔焊接的方式进行加工和制造，主要用于塑料、橡胶、树脂等材料的连接和加工。

高分子扩散焊机的结构组成主要包括以下部分：机架、传动装置、控制系统、储料系统、加热系统、压力系统、冷却系统等。

下面将逐一介绍这些部分的结构和功能。

首先，机架是整个设备的支撑结构，通常采用坚固耐用的铸铁材料制成，以保证设备的稳定性和可靠性。

其次，传动装置主要由马达、减速器、传动轴等部件组成，用于驱动焊接头和各种运动部件的运动和操作。

控制系统是高分子扩散焊机的核心部件，包括PLC控制器、人机界面、传感器等，用于控制设备的各项功能和工作流程，实现自动化生产。

通过控制系统可以对焊接温度、时间、压力等参数进行精确控制，确保焊接质量和稳定性。

储料系统一般由料斗、送料装置、温控装置等组成，用于存放和加热高分子材料，在焊接过程中通过喷射或挤压的方式将材料送入焊接区域。

加热系统通常采用电加热或燃气加热方式，通过加热器对焊接区域进行加热，使高分子材料在一定温度范围内熔化并实现焊接。

压力系统主要由液压系统或气动系统组成，通过油缸或气缸对焊接区域施加一定的压力，压实和连接高分子材料。

冷却系统用于对焊接部位进行冷却，防止焊接区域过热或变形，通常采用循环水冷却或风冷方式。

此外，高分子扩散焊机还可能配备一些辅助功能，例如激光定位系统、光学检测系统等，以提高焊接精度和质量。

总的来说，高分子扩散焊机的结构组成复杂，各个部件和系统之间相互配合，共同完成高分子材料的加工和焊接任务。

随着材料科学和工艺技术的不断发展，高分子扩散焊机的结构和功能也在不断改进和完善，以满足市场对高品质、高效率产品的需求。

扩散焊铜焊机的工作原理“哇，这是什么玩意儿啊？”我看着桌上的一个奇怪机器，好奇地问爸爸。

爸爸笑着说：“这是扩散焊铜焊机，可神奇啦！”嘿，你知道扩散焊铜焊机是啥不？咱就一起来瞧瞧呗！这扩散焊铜焊机啊，就像一个魔法盒子。

它有好多关键部件呢。

首先是加热部分，那家伙就像个小太阳，能把铜变得热乎乎的。

还有压力装置，就像一双有力的大手，紧紧地把铜片压在一起。

这些部件可都有大作用呢！加热部分能让铜变软，压力装置能让铜片之间贴得紧紧的，这样它们就能融合在一起啦。

那它是咋工作的呢？哎呀，这就好比做蛋糕。

加热部分把铜片加热得像蛋糕糊一样软软的，然后压力装置就像把蛋糕糊倒进模具里一样，把铜片压在一起。

接着，神奇的事情就发生啦！铜片之间的原子开始互相跑过去串门，就像小朋友们互相到对方家里玩一样。

慢慢地，铜片就变成了一块，就像蛋糕烤好了一样结实。

这扩散焊铜焊机在生活里可有用啦！有一次，我和爸爸去一个修车的地方。

那里的叔叔正在用扩散焊铜焊机修一辆汽车呢。

汽车的一个零件坏了，叔叔就用这个神奇的机器把铜片焊接在一起，做成了一个新的零件。

我看着叔叔熟练地操作着机器，心里可佩服啦。

我问叔叔：“这个机器真厉害啊！它还能修什么呀？”叔叔笑着说：“这扩散焊铜焊机啊，能修好多东西呢。

比如说电器啊，管道啊，都可以用它来焊接。

”我又问爸爸：“爸爸，这个机器为什么这么厉害呀？”爸爸说：“因为它能把铜片焊接得特别牢固，比用胶水粘或者用螺丝拧都要结实得多呢。

”想想看，如果没有扩散焊铜焊机，那我们的生活可就没这么方便啦。

就像没有了魔法棒的魔法师，啥也做不了。

它让我们的生活变得更加美好，更加便利。

扩散焊铜焊机真的是一个超级厉害的发明。

它的关键部件和工作原理都让人惊叹不已。

它在我们的生活中发挥着重要的作用，让我们的世界变得更加精彩。

我真希望自己也能像那些叔叔一样，熟练地操作扩散焊铜焊机，为大家创造更多的美好。
