二次结构绑扎钢筋技术交底

15二次结构技术交底

二次结构技术交底是指在建筑结构施工前，对结构施工的技术要点进行详细说明和交底。这是建筑施工中非常重要的环节，其目的是确保施工人员清楚了解施工要求和方法，从而提高施工质量，确保工程安全。

一、现场环境交底

在进行二次结构技术交底之前，首先需要对施工现场环境进行交底。包括施工区域的平整度、场地通道的畅通程度、危险源的排除等。施工现场必须保持整洁、安全，并且符合施工要求。

二、材料质量交底

施工前应对使用的材料进行质量交底，包括钢筋、混凝土、木材等。要求材料符合规范要求，并且具备相应的检验证书和质量合格证明。

三、工艺交底

1.基础处理：在进行基础施工时，需要确保基础平整、牢固，要求精确控制基础的尺寸和强度。同时，要根据设计要求进行基础防水和防渗处理。

2.结构搭设：根据结构图纸和设计要求进行梁、柱的搭设，严格按照标高控制和尺寸要求进行施工。

3.组装焊接：对于需要焊接的结构部件，要求焊接工艺符合相关规范要求，确保焊缝质量，避免焊接质量问题导致的结构安全隐患。

4.混凝土浇筑：在进行混凝土浇筑时，要求按照设计要求确定浇筑顺序，严格控制混凝土的配合比和浇筑质量，同时要确保混凝土的养护工作。 5.钢筋绑扎：在进行钢筋绑扎时，要求绑扎工艺符合规范要求，保证钢筋的正确位置和连接牢固。

6.砌筑工艺：对于需要砌筑的部位，要求砌筑工艺符合规范要求，保证砌筑部位的尺寸和平整度。

7.预应力张拉：在进行预应力张拉时，要求张拉工艺控制精确，确保预应力筋的张拉力符合设计要求。

8.防水处理：对于需要防水处理的结构部位，要求防水工艺符合规范要求，确保结构的防水效果。

四、质量检查交底

施工过程中，需要严格执行质检标准，确保结构施工的质量。包括对材料的检验、结构的尺寸测量、焊接的质量检查等。同时，要求记录施工过程中的质量问题和处理措施，确保施工质量达到设计要求。

五、安全交底

在进行结构施工时，安全问题是最重要的考虑因素之一、要求施工人员严格遵守安全操作规程，确保施工过程中没有发生安全事故。同时，要对施工现场进行安全检查，及时发现和处理安全隐患。

技 术 交 底

2020年 10 月28 日

工程名称 分部工程 砌体工程

分项工程名称 填充墙砌体植筋工程

交底内容：

一、工程概括

本工程为改造项目，地下1层，地上17层，局部两层裙房，总建筑面积10947.26m2。填充墙采用蒸压加气混凝土加气块，采用A3.5B06，厚度为200mm，局部采用150/100mm。

二、施工准备

1、楼层墙柱建筑1m线、构造柱位置线全部弹完，植筋位置施工时根据墙厚外皮向里25mm、构造柱外皮向里35mm，比如450mm的梁下填充墙锚拉筋自梁底向下480mm（斜砌预留180mm,采用200mm小砖）开始划线，间距为630mm，墙体锚拉筋、过梁、窗口压顶、腰梁等按照设计要求数量放设。先排布砖立面图后植筋。

开始划线。

2、施工工具准备：电锤、清孔毛刷、清孔吹风机、植筋胶等。

3、按照图纸要求及砌体规范要求进行墙体下料，其锚拉筋下料长度伸入墙体不小于700mm（门窗处特殊部位另行考虑），端部按规范设置弯钩，伸进墙柱按钢筋直径确定。

4、检查植筋胶的生产日期与合格证。

三、操作工艺

1、施工流程：钻孔→清孔→钢筋处理（除锈、尘土清理）→调制结构胶→罐胶→植入钢筋→钢筋定位及养护

2、施工工艺：

2.1 用电锤在墙、梁、柱上标注植筋的位置中心钻孔，钻孔深度为10d的直径且不小于100mm，孔径大小比植筋钢筋直径大4mm。

2.2 用毛刷、清孔吹风机或者打气管彻底吹净孔内的碎渣和粉尘，再用丙酮擦拭孔道，并保证孔道干燥。严禁带进去油污。

技术负责人 交底人 接受人

平顶山市工程质量监督站监制

技 术 交 底

2020年 10月 28日

工程名称 分部工程 砌体工程

分项工程名称 填充墙砌体植筋工程

交底内容：

2.3 钢筋处理，将锚固范围的尘土清理干净，用锤子进行变形（除去锈蚀层后适当用锤敲成扁状增加钢筋粘结性能）

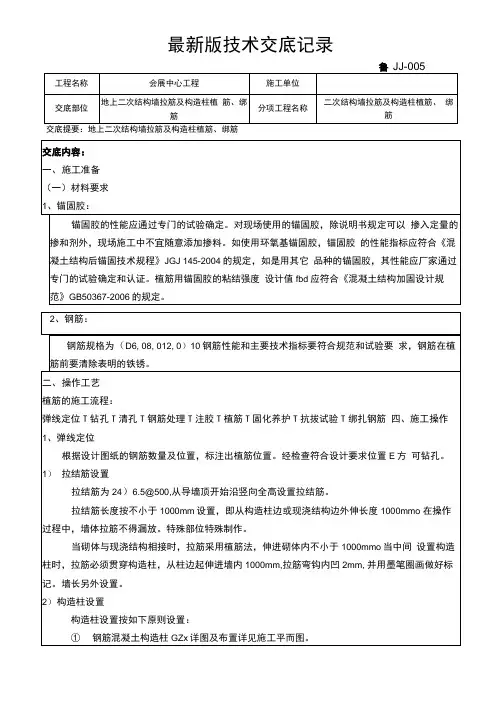

最新版技术交底记录

鲁 JJ-005

工程名称 会展中心工程 施工单位

交底部位 地上二次结构墙拉筋及构造柱植 筋、绑筋 分项工程名称 二次结构墙拉筋及构造柱植筋、 绑筋

交底提要：地上二次结构墙拉筋及构造柱植筋、绑筋

交底内容：

一、 施工准备

（一）材料要求

1、锚固胶：

锚固胶的性能应通过专门的试验确定。对现场使用的锚固胶，除说明书规定可以 掺入定量的掺和剂外，现场施工中不宜随意添加掺料。如使用环氧基锚固胶，锚固胶 的性能指标应符合《混凝土结构后锚固技术规程》JGJ 145-2004的规定，如是用其它 品种的锚固胶，其性能应厂家通过专门的试验确定和认证。植筋用锚固胶的粘结强度 设计值fbd应符合《混凝土结构加固设计规范》GB50367-2006的规定。

2、钢筋：

钢筋规格为（D6, 08, 012, 0）10钢筋性能和主要技术指标要符合规范和试验要 求，钢筋在植筋前要清除表明的铁锈。

二、 操作工艺

植筋的施工流程：

弹线定位T钻孔T清孔T钢筋处理T注胶T植筋T固化养护T抗拔试验T绑扎钢筋 四、施工操作

1、弹线定位

根据设计图纸的钢筋数量及位置，标注出植筋位置。经检查符合设计要求位置E方 可钻孔。

1） 拉结筋设置

拉结筋为24）6.5@500,从导墙顶开始沿竖向全高设置拉结筋。

拉结筋长度按不小于1000mm设置，即从构造柱边或现浇结构边外伸长度1000mmo 在操作过程中，墙体拉筋不得漏放。特殊部位特殊制作。

当砌体与现浇结构相接时，拉筋采用植筋法，伸进砌体内不小于1000mmo当中间 设置构造柱时，拉筋必须贯穿构造柱，从柱边起伸进墙内1000mm,拉筋弯钩内凹2mm, 并用墨笔圈画做好标记。墙长另外设置。

2） 构造柱设置

构造柱设置按如下原则设置：

① 钢筋混凝土构造柱GZx详图及布置详见施工平而图。 ② 当施工平面图未标注时，按下列要求设置：

当未标注构造柱编号与配筋时，构造柱厚度同墙厚，宽度为200,配筋HRB400 4 010,

技 术 交 底 记 录

表C2-1 编号

工程名称 南水北调易县管理处工程 交底日期 2012年7月10日

施工单位 河北华鲁建设集团有限公司 分项工程名称 二次结构

交底提要 二次结构植筋交底

交底内容：

1、施工准备

1.1材料及机具

1.1.1钢筋：HPB235：φ6 钢筋长度：10公分以上墙宽，除门窗墙垛部位按其宽度确定，其他部位外漏不小于1m 钢筋有出厂合格证，按规定作力学复试，复试合格。

1.1.2植筋胶：采用注射式植筋胶

1.1.3主要机具：电锤、气泵

1.2作业条

1.2.1根据施工图纸弹好墙体外皮尺寸线、轴线、门窗洞口线，要特别标明构造柱位置，门窗洞口抱框柱位置，在混凝土结构墙或柱上弹出砌体墙位置线。经复核，办理预检手续。

1.2.2 根据施工作业面高度搭设施工移动脚手架。

1.2.3 根据加气混凝土砌块模数，第一层水平筋距地500mm左右开始与框架柱拉接，每间距500mm一道，在框架柱上标出打眼位置。

2、操作工艺

清理、放线→打眼→清孔→植筋→拉拔试验→验收

2.1 植筋前，将楼面清扫干净，洒水湿润，根据施工图纸弹好二次结构外皮尺寸线、轴线、门窗洞口线、标明构造柱、抱框柱在混凝土结构上的生根位置。根据加气混凝土砌块模数，间距500mm一道，标明水平拉接筋位置。

2.2 打眼：根据标好的位置，用电锤进行打眼。根据不同直径的钢筋选用不同的钻头。

植筋直径与对应得钻孔直径

钢筋直径（mm） 钻孔直径（mm） 孔深（mm）

6 10 100

8 12 100

10 14 100

12 16 120

审核人 交底人 接受交底人

1、 本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技 术 交 底 记 录

表C2-1 编号

工程名称 南水北调易县管理处工程 交底日期 2012年7月10日
