AutoCAD用户快速上手CAXA电子图板教程
CAXA特色
CAXA电子图板与AutoCAD有很多相同之处，这点对于掌握AutoCAD的工程师来说，不需要过渡阶段，直接看图标就知道该功能是做什么的。下面主要讲工作中常用的，但是又与AutoCAD不同的地方。
1.
图幅设置
在AutoCAD中，通过图纸空间、视口来实现图幅设置和打印设置，在电子图板中没有模型
空间和图纸空间的概念，但是可以接收AutoCAD图纸中模型空间和图纸空间以及视口这些图形
元素。那么在CAXA电子图板中是如何实现图纸幅面操作功能的呢?
在CAXA电子图板中，图幅设置的功能相当于图纸空间中调入图框、标题栏、比例缩放等这
些功能;不同的是，电子图板是所见即所得的模式，直接在图形中进行，而不区分模型空间和图纸空间的概念。我们工程师需要做的是，按照图形实际尺寸绘制图形，其他的一切交由软件来完成。图幅设置可以在绘图初始完成，也可以在绘图结束后设置。图符设置帮助我们选择图纸幅面大小、图纸的比例、图纸方向、调入图框和标题栏的类型。这个设置可以在绘图过程中任何时候修改(图11)。
注：1.在图幅设置中有【标注字高相对幅面固定(实际字高随绘图比例变化)】选项，建议将此勾选，这样图纸中的所有标注文字字高就会随着图纸比例变化而自动调整到合适的大小，而不需要去改变标注比例来调整文字高度和大小了。2.绘图时标注按照实际尺寸进行标注，调整幅面比例不会影响标注比例数值，也不需要在标注设置中修改标注的度量比例来调整标注数值。3.绘图时尺寸按照1：1进行，不建议对图形进行整体放大和缩小来适应图框，切记。如需要调整图形与图框的大小，可以在图幅设置中调整绘图比例。以上三点很重要，如果还按照AutoCAD的做法来绘图，你会感觉到很痛苦，其他人修改图
纸时也会感觉很痛苦。同时也体验不到CAXA电子图板的快捷之处了。Ø新界面：图幅>图幅设置
Ø老界面：幅面>图幅设置
图11图幅设置界面
还有一点不同之处，在AutoCAD中，您可能一个paper放置多张图纸，但是在CAXA
CAXA 电子图板使用技巧
1. 选择自己喜欢的绘图区颜色
选择自己喜欢的绘图区颜色，可以减轻绘图者眼睛的疲劳度，可以激发绘图者的创作灵感及创作热情，提高绘图兴趣。
1.1 用鼠标左键单击主菜单中的“设置”，选择下拉菜单“系统配置”→“颜色设置”，可以改变当前绘图区及光标的颜色。
1.2 用鼠标左键单击属性条“层控制”，再左键双击其中的“颜色”，可以选择各绘图层的颜色，使所绘图形五彩缤纷。
2. 确定已知圆的圆心和未知圆的圆心
2.1在点的捕捉方式为“自由”的状态下找圆心，必须利用特征点菜单，即在输入点状态下，按下空格键，就会在屏幕上光标处弹出捕捉菜单，从中选择圆心，然后左键单击已画出的圆或圆弧，圆心即会高亮显示。当然利用“智能”状态找圆心非常简单，但有时必须利用前者。
2.2 使用F4功能键定圆心。如图1所示，若寻找 40圆的圆心，可在“圆命令”下键盘输入F4键→指定参考点→输入相对直角坐标@30,-20后按回车，即可找到圆心的位置。其它方法没有此法简单。
[/align]
3. 元素的拾取及删除方法
3.1 元素的拾取可采取“单点拾取”和“窗口拾取”两种方法。“窗口拾取”有两种方式：“左→右窗口”和“右→左窗口”，后者拾取效果最好。如图2所示。
3.2 元素的删除有三种常用方法
3.2.1 使用常驻菜单中“删除”。左键单击“删除”→拾取元素→右键确认。
3.2.2 拾取元素→右键→删除。
3.2.3 拾取元素→Delete键，即可删除。
4. 用样条线画轴的断裂线，如何填充剖面线？
将点的捕捉方式选择“导航”方式，选择细实线当前层，用样条线从1点画至2点时，单击右键终止当前命令，然后从2点开始再画样条线。这样操作才能填充上剖面线，否则不能。如图3所示。
[align=center] 5. 改变线型常用的三种方法
5.1 通过属性条“选择当前层”改变线型；

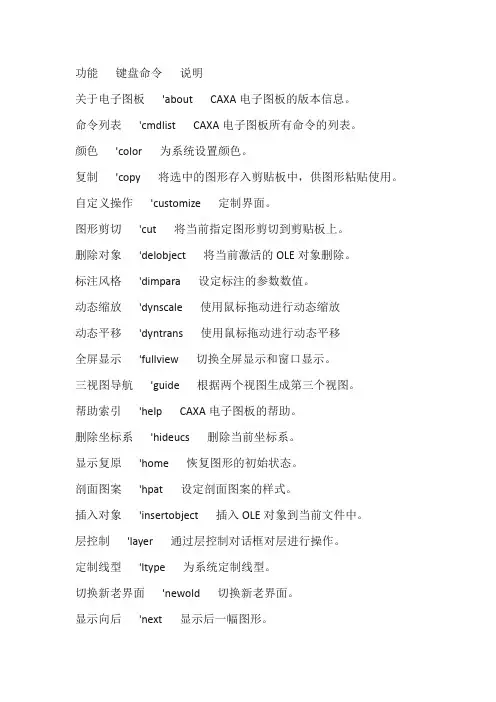

功能 键盘命令 说明
关于电子图板 'about CAXA电子图板的版本信息。
命令列表 'cmdlist CAXA电子图板所有命令的列表。
颜色 'color 为系统设置颜色。
复制 'copy 将选中的图形存入剪贴板中，供图形粘贴使用。
自定义操作 'customize 定制界面。
图形剪切 'cut 将当前指定图形剪切到剪贴板上。
删除对象 'delobject 将当前激活的OLE对象删除。
标注风格 'dimpara 设定标注的参数数值。
动态缩放 'dynscale 使用鼠标拖动进行动态缩放
动态平移 'dyntrans 使用鼠标拖动进行动态平移
全屏显示 'fullview 切换全屏显示和窗口显示。
三视图导航 'guide 根据两个视图生成第三个视图。
帮助索引 'help CAXA电子图板的帮助。
删除坐标系 'hideucs 删除当前坐标系。
显示复原 'home 恢复图形的初始状态。
剖面图案 'hpat 设定剖面图案的样式。
插入对象 'insertobject 插入OLE对象到当前文件中。
层控制 'layer 通过层控制对话框对层进行操作。
定制线型 'ltype 为系统定制线型。
切换新老界面 'newold 切换新老界面。
显示向后 'next 显示后一幅图形。 对象属性 'objectatt 编辑当前激活的OLE对象的属性。
拾取过滤设置 'objectset 设定拾取图形元素及拾取盒大小。
显示平移 'p，'pan 指定屏幕显示中心，将图形平移。
图形粘贴 'paste 将剪贴板上的图形粘贴到当前文件中。
第1页，共7页 CAXA 电子图板使用技巧
1. 选择自己喜欢的绘图区颜色
选择自己喜欢的绘图区颜色，可以减轻绘图者眼睛的疲劳度，可以激发绘图者的创作灵感及创作热情，提高绘图兴趣。
1.1 用鼠标左键单击主菜单中的“设置”，选择下拉菜单“系统配置”→“颜色设置”，可以改变当前绘图区及光标的颜色。
1.2 用鼠标左键单击属性条“层控制”，再左键双击其中的“颜色”，可以选择各绘图层的颜色，使所绘图形五彩缤纷。
2. 确定已知圆的圆心和未知圆的圆心
2.1在点的捕捉方式为“自由”的状态下找圆心，必须利用特征点菜单，即在输入点状态下，按下空格键，就会在屏幕上光标处弹出捕捉菜单，从中选择圆心，然后左键单击已画出的圆或圆弧，圆心即会高亮显示。当然利用“智能”状态找圆心非常简单，但有时必须利用前者。
2.2 使用F4功能键定圆心。如图1所示，若寻找 40圆的圆心，可在“圆命令”下键盘输入F4键→指定参考点→输入相对直角坐标@30,-20后按回车，即可找到圆心的位置。其它方法没有此法简单。
[/align]
3. 元素的拾取及删除方法
3.1 元素的拾取可采取“单点拾取”和“窗口拾取”两种方法。“窗口拾取”有两种方式：“左→右窗口”和“右→左窗口”，后者拾取效果最好。如图2所示。
3.2 元素的删除有三种常用方法
3.2.1 使用常驻菜单中“删除”。左键单击“删除”→拾取元素→右键确认。
3.2.2 拾取元素→右键→删除。
3.2.3 拾取元素→Delete键，即可删除。
4. 用样条线画轴的断裂线，如何填充剖面线？
将点的捕捉方式选择“导航”方式，选择细实线当前层，用样条线从1点画至2点时，单击右键终止当前命令，然后从2点开始再画样条线。这样操作才能填充上剖面线，否则不能。如图3所示。
第2页，共7页 [align=center]
5. 改变线型常用的三种方法
