caxa电子图板教程

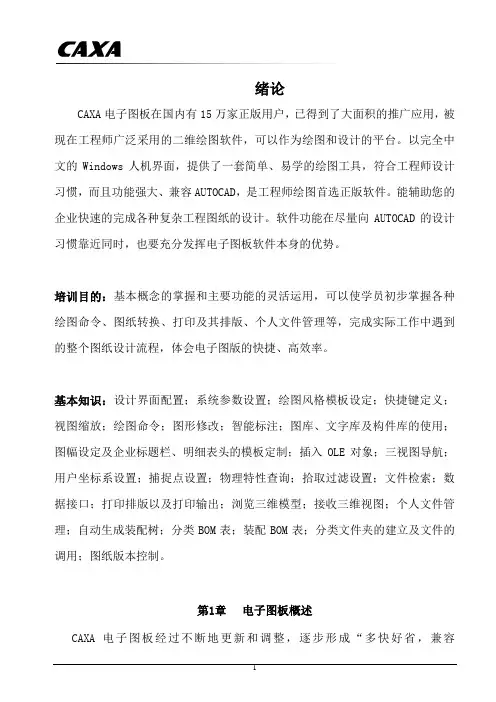

1 绪论

CAXA电子图板在国内有15万家正版用户，已得到了大面积的推广应用，被现在工程师广泛采用的二维绘图软件，可以作为绘图和设计的平台。以完全中文的Windows人机界面，提供了一套简单、易学的绘图工具，符合工程师设计习惯，而且功能强大、兼容AUTOCAD，是工程师绘图首选正版软件。能辅助您的企业快速的完成各种复杂工程图纸的设计。软件功能在尽量向AUTOCAD的设计习惯靠近同时，也要充分发挥电子图板软件本身的优势。

培训目的：基本概念的掌握和主要功能的灵活运用，可以使学员初步掌握各种绘图命令、图纸转换、打印及其排版、个人文件管理等，完成实际工作中遇到的整个图纸设计流程，体会电子图版的快捷、高效率。

基本知识：设计界面配置；系统参数设置；绘图风格模板设定；快捷键定义；视图缩放；绘图命令；图形修改；智能标注；图库、文字库及构件库的使用；图幅设定及企业标题栏、明细表头的模板定制；插入OLE对象；三视图导航；用户坐标系设置；捕捉点设置；物理特性查询；拾取过滤设置；文件检索；数据接口；打印排版以及打印输出；浏览三维模型；接收三维视图；个人文件管理；自动生成装配树；分类BOM表；装配BOM表；分类文件夹的建立及文件的调用；图纸版本控制。

第1章 电子图板概述

CAXA电子图板经过不断地更新和调整，逐步形成“多快好省，兼容

2 AutoCAD”，它。秉承WINDOWS风格、全中文界面、图标式操作。

电子图板软件包括四大功能模块：绘图（使用基本绘图命令和调用图库完成）、数据转换接口、打印（基本打印和排版打印）、图纸管理。

设计界面 （用立即菜单交互式代替逐级查找问答式—直观快捷ALT+数字）

下拉菜单 工具条

绘图环境 立即菜单 状态栏 使用习惯的调整：2D、3D鼠标的使用习惯（包括右键的功能）（空格键—工具点菜单，拾取元素菜单）；数据输入(捕捉、鼠标选择和键盘输入)；快捷键的定义使用；查询功能；（图形编辑功能）；（对象的相互的链接和嵌入OLE）。 F1使用帮助；

目 录

第一章 电子图版概述…………………………………………………………………………………… 1

第二章 绘图风格设定…………………………………………………………………………………… 2

第三章 绘图功能介绍…………………………………………………………………………………… 3

第四章 图幅模板定制…………………………………………………………………………………… 3

第五章 二维数据接口…………………………………………………………………………………… 4

第六章 接收三维模型…………………………………………………………………………………… 6

第七章 个人管理工具…………………………………………………………………………………… 7

1CAXA电子图板在国内有15万家正版用户，已得到了大面积的推广应用，被现在工程师广泛采用的二

维绘图软件，可以作为绘图和设计的平台。以完全中文的Windows人机界面，提供了一套简单、易学的绘

图工具，符合工程师设计习惯，而且功能强大、兼容AUTOCAD，是工程师绘图首选正版软件。能辅助您的

企业快速的完成各种复杂工程图纸的设计。软件功能在尽量向AUTOCAD的设计习惯靠近同时，也要充分发

挥电子图板软件本身的优势。

培训目的：基本概念的掌握和主要功能的灵活运用，可以使学员初步掌握各种绘图命令、图纸转换、打印

及其排版、个人文件管理等，完成实际工作中遇到的整个图纸设计流程，体会电子图版的快捷、高效率。

基本知识：设计界面配置；系统参数设置；绘图风格模板设定；快捷键定义；视图缩放；绘图命令；图形

修改；智能标注；图库、文字库及构件库的使用；图幅设定及企业标题栏、明细表头的模板定制；插入OLE

对象；三视图导航；用户坐标系设置；捕捉点设置；物理特性查询；拾取过滤设置；文件检索；数据接口；

打印排版以及打印输出；浏览三维模型；接收三维视图；个人文件管理；自动生成装配树；分类BOM表；

装配BOM表；分类文件夹的建立及文件的调用；图纸版本控制。

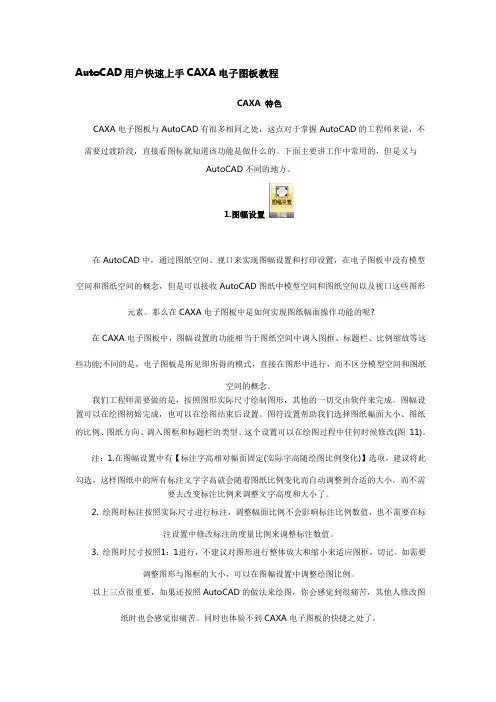

AutoCAD用户快速上手CAXA电子图板教程

CAXA特色

CAXA电子图板与AutoCAD有很多相同之处，这点对于掌握AutoCAD的工程师来说，不需要过渡阶段，直接看图标就知道该功能是做什么的。下面主要讲工作中常用的，但是又与AutoCAD不同的地方。

1.

图幅设置

在AutoCAD中，通过图纸空间、视口来实现图幅设置和打印设置，在电子图板中没有模型

空间和图纸空间的概念，但是可以接收AutoCAD图纸中模型空间和图纸空间以及视口这些图形

元素。那么在CAXA电子图板中是如何实现图纸幅面操作功能的呢?

在CAXA电子图板中，图幅设置的功能相当于图纸空间中调入图框、标题栏、比例缩放等这

些功能;不同的是，电子图板是所见即所得的模式，直接在图形中进行，而不区分模型空间和图纸空间的概念。我们工程师需要做的是，按照图形实际尺寸绘制图形，其他的一切交由软件来完成。图幅设置可以在绘图初始完成，也可以在绘图结束后设置。图符设置帮助我们选择图纸幅面大小、图纸的比例、图纸方向、调入图框和标题栏的类型。这个设置可以在绘图过程中任何时候修改(图11)。

注：1.在图幅设置中有【标注字高相对幅面固定(实际字高随绘图比例变化)】选项，建议将此勾选，这样图纸中的所有标注文字字高就会随着图纸比例变化而自动调整到合适的大小，而不需要去改变标注比例来调整文字高度和大小了。2.绘图时标注按照实际尺寸进行标注，调整幅面比例不会影响标注比例数值，也不需要在标注设置中修改标注的度量比例来调整标注数值。3.绘图时尺寸按照1：1进行，不建议对图形进行整体放大和缩小来适应图框，切记。如需要调整图形与图框的大小，可以在图幅设置中调整绘图比例。以上三点很重要，如果还按照AutoCAD的做法来绘图，你会感觉到很痛苦，其他人修改图

纸时也会感觉很痛苦。同时也体验不到CAXA电子图板的快捷之处了。Ø新界面：图幅>图幅设置

Ø老界面：幅面>图幅设置

图11图幅设置界面

还有一点不同之处，在AutoCAD中，您可能一个paper放置多张图纸，但是在CAXA

CAXA 电子图板使用技巧

1. 选择自己喜欢的绘图区颜色

选择自己喜欢的绘图区颜色，可以减轻绘图者眼睛的疲劳度，可以激发绘图者的创作灵感及创作热情，提高绘图兴趣。

1.1 用鼠标左键单击主菜单中的“设置”，选择下拉菜单“系统配置”→“颜色设置”，可以改变当前绘图区及光标的颜色。

1.2 用鼠标左键单击属性条“层控制”，再左键双击其中的“颜色”，可以选择各绘图层的颜色，使所绘图形五彩缤纷。

2. 确定已知圆的圆心和未知圆的圆心

2.1在点的捕捉方式为“自由”的状态下找圆心，必须利用特征点菜单，即在输入点状态下，按下空格键，就会在屏幕上光标处弹出捕捉菜单，从中选择圆心，然后左键单击已画出的圆或圆弧，圆心即会高亮显示。当然利用“智能”状态找圆心非常简单，但有时必须利用前者。

2.2 使用F4功能键定圆心。如图1所示，若寻找 40圆的圆心，可在“圆命令”下键盘输入F4键→指定参考点→输入相对直角坐标@30,-20后按回车，即可找到圆心的位置。其它方法没有此法简单。

[/align]

3. 元素的拾取及删除方法

3.1 元素的拾取可采取“单点拾取”和“窗口拾取”两种方法。“窗口拾取”有两种方式：“左→右窗口”和“右→左窗口”，后者拾取效果最好。如图2所示。

3.2 元素的删除有三种常用方法

3.2.1 使用常驻菜单中“删除”。左键单击“删除”→拾取元素→右键确认。

3.2.2 拾取元素→右键→删除。

3.2.3 拾取元素→Delete键，即可删除。

4. 用样条线画轴的断裂线，如何填充剖面线？

将点的捕捉方式选择“导航”方式，选择细实线当前层，用样条线从1点画至2点时，单击右键终止当前命令，然后从2点开始再画样条线。这样操作才能填充上剖面线，否则不能。如图3所示。

[align=center] 5. 改变线型常用的三种方法

5.1 通过属性条“选择当前层”改变线型；
