建筑雨水排水系统

龙源期刊网

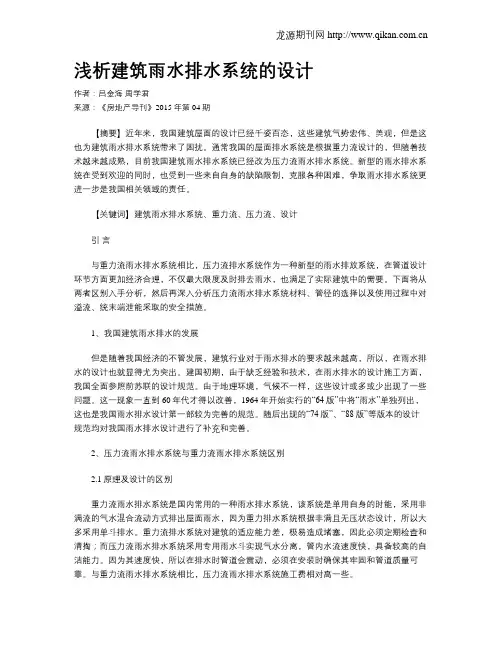

浅析建筑雨水排水系统的设计

作者：吕金海 周学君

来源：《房地产导刊》2015年第04期

【摘要】近年来，我国建筑屋面的设计已经千姿百态，这些建筑气势宏伟、美观，但是这也为建筑雨水排水系统带来了困扰。通常我国的屋面排水系统是根据重力流设计的，但随着技术越来越成熟，目前我国建筑雨水排水系统已经改为压力流雨水排水系统。新型的雨水排水系统在受到欢迎的同时，也受到一些来自自身的缺陷限制，克服各种困难，争取雨水排水系统更进一步是我国相关领域的责任。

【关键词】建筑雨水排水系统、重力流、压力流、设计

引 言

与重力流雨水排水系统相比，压力流排水系统作为一种新型的雨水排放系统，在管道设计环节方面更加经济合理，不仅最大限度及时排去雨水，也满足了实际建筑中的需要。下面将从两者区别入手分析，然后再深入分析压力流雨水排水系统材料、管径的选择以及使用过程中对溢流、统末端泄能采取的安全措施。

1、我国建筑雨水排水的发展

但是随着我国经济的不管发展，建筑行业对于雨水排水的要求越来越高，所以，在雨水排水的设计也就显得尤为突出。建国初期，由于缺乏经验和技术，在雨水排水的设计施工方面，我国全面参照前苏联的设计规范。由于地理环境，气候不一样，这些设计或多或少出现了一些问题。这一现象一直到60年代才得以改善，1964年开始实行的“64版”中将“雨水”单独列出，这也是我国雨水排水设计第一部较为完善的规范。随后出现的“74版”、“88版”等版本的设计规范均对我国雨水排水设计进行了补充和完善。

2、压力流雨水排水系统与重力流雨水排水系统区别

2.1原理及设计的区别

重力流雨水排水系统是国内常用的一种雨水排水系统，该系统是单用自身的时能，采用非满流的气水混合流动方式排出屋面雨水，因为重力排水系统根据非满且无压状态设计，所以大多采用单斗排水。重力流排水系统对建筑的适应能力差，极易造成堵塞，因此必须定期检查和清掏；而压力流雨水排水系统采用专用雨水斗实现气水分离，管内水流速度快，具备较高的自洁能力。因为其速度快，所以在排水时管道会震动，必须在安装时确保其牢固和管道质量可靠。与重力流雨水排水系统相比，压力流雨水排水系统施工费相对高一些。

建筑排水系统的规范要求

建筑排水系统是确保建筑物内外排水顺畅、卫生安全的关键系统之一。为了保证建筑排水系统的正常运行，确保水源供应，合理处理废水和雨水，减少对环境的负面影响，建筑排水系统需要满足一系列的规范要求。本文将就建筑排水系统的规范要求进行探讨。

一、排水系统的设计

建筑排水系统的设计应根据建筑物的类型、用途以及所在地的地形、气候等因素进行合理的规划。设计中需要考虑到建筑物的需水量、废水的产生和排放量、雨水的收集和排放等因素，确保系统能够满足建筑物的实际需求，并且能够在正常和突发情况下正常运行。

1. 建筑物内部排水系统

建筑物内部排水系统主要涉及到厨房、卫生间、洗衣间等区域的排水管道设计。根据相关规范，这些管道应具有一定的坡度，以保证废水能够自然流向污水处理设施或者污水集中排放点。排水管道的材质应符合规范要求，耐腐蚀、耐高温、密封性好，并且应定期检查和维护，以确保其畅通。

2. 雨水系统

建筑物的雨水系统主要指屋顶的收集和排放系统。在设计中，需要合理设置雨水收集设施，如雨水篦子、雨水斗等，并将雨水通过管道联通至雨水排放点。雨水排放点应远离地下室和地下设施，以免造成水浸。同时，还需要考虑雨水排放量的合理安排，防止雨水过多对周边环境造成不利影响。

二、排水管道的安装

排水管道是建筑排水系统的关键组成部分，其安装质量直接影响系统的运行效果。在安装过程中，需要遵循以下规范要求：

1. 管道的坡度：排水管道应有一定的坡度，确保废水和雨水能够自然流向汇集点。一般规定室内管道的坡度为2%至5%，室外排水管道的坡度为0.5%至1%。

2. 管道的材料：排水管道的材料应符合相关的规范要求，常见的材料有铸铁、钢、塑料等。在选择材料时，需要考虑到管道的耐腐蚀性、耐高温性以及密封性等性能指标。

3. 管道的连接：管道的连接处应采用合适的连接方式，确保连接紧密、密封性好。常用的连接方式有橡胶密封圈连接、焊接连接等。

1.屋面雨水排水系统的概念

降落在建筑物屋面的雨水和雪水，特别是暴雨，在短时间内会形成积水，需要设置屋面雨水排水系统，有组织、有系统地将屋面雨水及时排除到室外。

2.屋面雨水排水系统的分类

（1）按雨水管道布置位置分类

1)外排水系统：是指屋面不设雨水斗，建筑内部没有雨水管道的雨水排放形式。按屋面有无天沟，又可分为檐沟外排水系统和天沟外排水系统。

2) 内排水系统：是指屋面设有雨水斗，建筑物内部设有雨水管道的雨水排水系统。内排水系统可分为单斗排水系统和多斗排水系统，敞开式内排水系统和密闭式内排水系统。

3)混合排水系统：同一建筑物采用几种不同形式的雨水排除系统，分别设置在屋面的不同部位，组合成屋面雨水混合排水系统。

（2）按管内水流情况分类

1)重力流雨水排水系统。

2)压力流雨水排水系统。

由于在北方地区，气温比较寒冷，室外水容易结冰，故本设计采用内排水系统。

3.屋面雨水排水系统的组成

（1）外排水系统的组成

1）檐沟外排水系统（重力流）。

2）长天沟外排水系统（单斗压力流）。

（2）内排水系统的组成

内排水系统由天沟、雨水斗、连接管、悬吊管、立管、排出管、埋地干管和检查井组成。

内排水的单斗或多斗系统可按重力流或压力流设计，大屋面工业厂房和公共建筑宜按多斗压力流设计，雨水斗的选型与外排水系统相同，需分清重力流或压力流。

无论何种屋面雨水的排除都必须按重力流或压力流进行设计。

一般情况下，檐沟外排水系统应按重力流设计，长天沟外排水系统应按单斗压力流设计，内排水系统可按重力流或压力流设计，大屋面工业厂房和公共建筑宜按多斗压力流设计。

本设计采用重力流排水系统。

4.雨水排水系统管材的选用

外、内排水系统采用的管材有UPVC塑料管和铸铁管，其最小管径可用DN75mm，但注意下游管段管径不得小于上游管段管径，且在距地面以上1m处

设置检查口，并牢靠地固定在建筑物的外墙上。对于工业厂房屋面雨水排水管道，也可采用焊接钢管，但其内外壁应作防腐处理。

未知驱动探索，专注成就专业

1

雨水排水系统

雨水排水系统是由一系列设施和管道组成的系统，用于收集和排放降雨水，以防止水体积聚和洪水发生，并维护城市基础设施的正常运作。雨水排水系统通常包括以下组件：

1. 雨水收集设施：包括屋顶排水系统、道路排水系统等，用于收集雨水并将其导入雨水排水系统。

2. 雨水下水道：将收集到的雨水通过下水道输送到排水系统中。

3. 排水管道：负责将收集到的雨水从下水道输送到排水系统的主管道中。

4. 排水泵站：如果雨水需要抬升到更高的位置，排水泵站会将雨水泵送到指定位置。 未知驱动探索，专注成就专业

2

5. 沉淀池：用于分离固体颗粒和污染物，以确保排入水体的雨水质量符合标准。

6. 排水口：将处理后的雨水排放到河流、湖泊或海洋等水体中。

雨水排水系统的设计和建设需要考虑降雨量、雨水径流速度、城市地形和土壤类型等因素。同时，还需要进行定期维护和清洁，以确保系统的正常运行。
