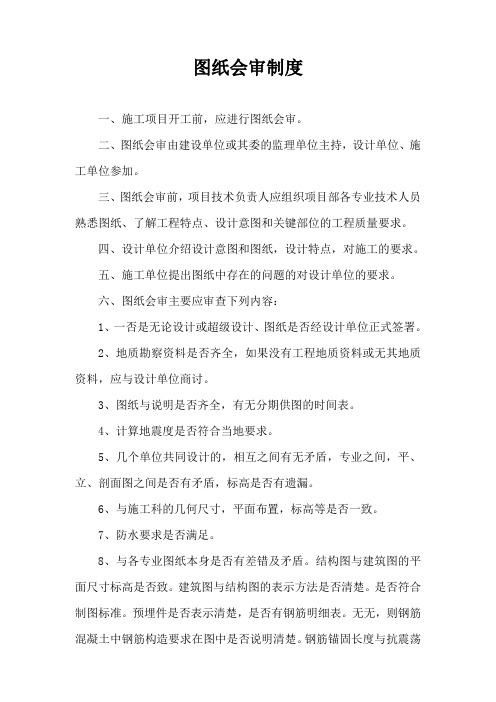

图纸会审制度

图纸会审制度一、施工项目开工前，应进行图纸会审。

二、图纸会审由建设单位或其委的监理单位主持，设计单位、施工单位参加。

三、图纸会审前，项目技术负责人应组织项目部各专业技术人员熟悉图纸、了解工程特点、设计意图和关键部位的工程质量要求。

四、设计单位介绍设计意图和图纸，设计特点，对施工的要求。

五、施工单位提出图纸中存在的问题的对设计单位的要求。

六、图纸会审主要应审查下列内容：1、一否是无论设计或超级设计、图纸是否经设计单位正式签署。

2、地质勘察资料是否齐全，如果没有工程地质资料或无其地质资料，应与设计单位商讨。

3、图纸与说明是否齐全，有无分期供图的时间表。

4、计算地震度是否符合当地要求。

5、几个单位共同设计的，相互之间有无矛盾，专业之间，平、立、剖面图之间是否有矛盾，标高是否有遗漏。

6、与施工科的几何尺寸，平面布置，标高等是否一致。

7、防水要求是否满足。

8、与各专业图纸本身是否有差错及矛盾。

结构图与建筑图的平面尺寸标高是否致。

建筑图与结构图的表示方法是否清楚。

是否符合制图标准。

预埋件是否表示清楚，是否有钢筋明细表。

无无，则钢筋混凝土中钢筋构造要求在图中是否说明清楚。

钢筋锚固长度与抗震荡要求是否相符。

9、施工中所列各种标准图册施工单位是否具备，如无，如何取得。

10、建筑材料来源地方有保证，图中所要求条件，企业的条件和能力是否保证。

11、地基处理方法是否合理，建筑与结构构造是否存在不能施工，不便于施工，容易导致质量、安全或经费等方面的问题。

12、工艺管道、电气线路、运输道路与建筑物之间有无矛盾，管线之间的关系是否合理。

13、施工安全是否有保证。

14、图纸是否符合监理规划中提出的设计目标描述。

七、图纸会审参加各方，通过讨论协商，解决存在的问题、写出会议纪要，交给设计人员、设计人员将纪要中提出的问题通过书面形式进行解释或提交设计设计变更通知书。

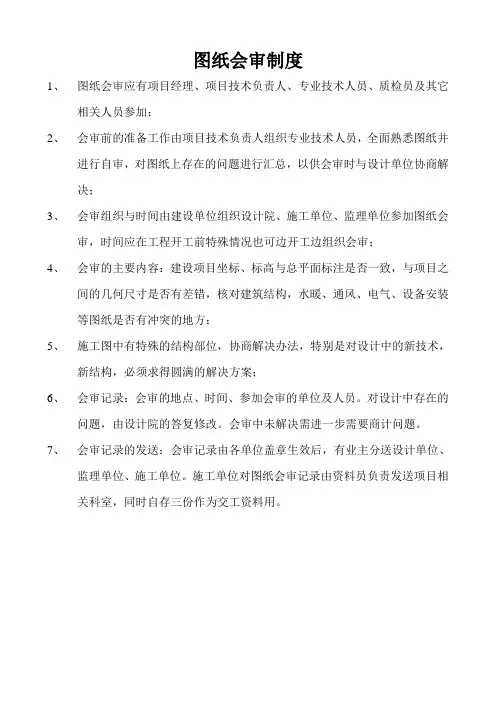

图纸会审制度
1、图纸会审应有项目经理、项目技术负责人、专业技术人员、质检员及其它
相关人员参加；
2、会审前的准备工作由项目技术负责人组织专业技术人员，全面熟悉图纸并
进行自审，对图纸上存在的问题进行汇总，以供会审时与设计单位协商解决；
3、会审组织与时间由建设单位组织设计院、施工单位、监理单位参加图纸会
审，时间应在工程开工前特殊情况也可边开工边组织会审；
4、会审的主要内容：建设项目坐标、标高与总平面标注是否一致，与项目之
间的几何尺寸是否有差错，核对建筑结构，水暖、通风、电气、设备安装等图纸是否有冲突的地方；
5、施工图中有特殊的结构部位，协商解决办法，特别是对设计中的新技术，
新结构，必须求得圆满的解决方案；
6、会审记录：会审的地点、时间、参加会审的单位及人员。

对设计中存在的
问题，由设计院的答复修改。

会审中未解决需进一步需要商计问题。

7、会审记录的发送：会审记录由各单位盖章生效后，有业主分送设计单位、
监理单位、施工单位。

施工单位对图纸会审记录由资料员负责发送项目相关科室，同时自存三份作为交工资料用。

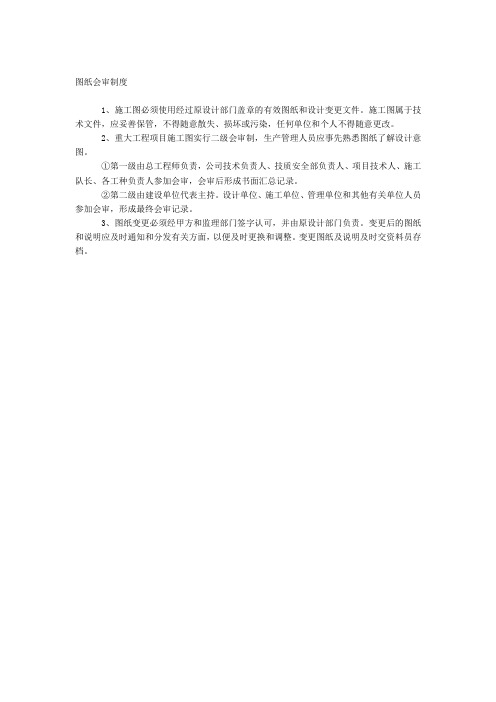

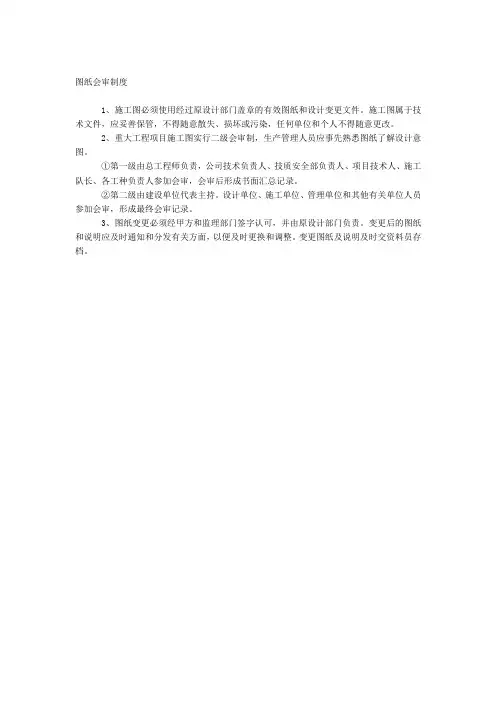

图纸会审制度
1、施工图必须使用经过原设计部门盖章的有效图纸和设计变更文件。

施工图属于技术文件，应妥善保管，不得随意散失、损坏或污染，任何单位和个人不得随意更改。

2、重大工程项目施工图实行二级会审制，生产管理人员应事先熟悉图纸了解设计意图。

①第一级由总工程师负责，公司技术负责人、技质安全部负责人、项目技术人、施工队长、各工种负责人参加会审，会审后形成书面汇总记录。

②第二级由建设单位代表主持。

设计单位、施工单位、管理单位和其他有关单位人员参加会审，形成最终会审记录。

3、图纸变更必须经甲方和监理部门签字认可，并由原设计部门负责。

变更后的图纸和说明应及时通知和分发有关方面，以便及时更换和调整。

变更图纸及说明及时交资料员存档。

图纸会审制度1．图纸会审步骤图纸会审是施工企业技术管理工作中的一项最重要的环节，它包括：学习、初审、预审和正式会审四个阶段。

（1）学习：由主管工程师组织有关人员认真学习图纸，了解设计意图及要求施工达到的技术标准，明确工艺流程、建设规模等。

（2）初审：各工种对图纸进行复查，即在学习熟悉图纸基础上详细核对本工种图纸的详细情节。

（3）预审：由项目部主管工程师组织各专业人员对施工图进行预审，即在初审的基础上，核对图纸，提出问题，消除差错，协商配合施工事宜等。

由项目主管工程师做好记录，整理一式四份，提前送建设单位、监理单位和设计单位各一份，另一份提交正式会审。

（4）正式会审：由建设单位主持，监理单位、施工单位（总分包）和设计单位参加，对施工图纸进行全面会审，并形成图纸会审记录。

2．图纸会审内容（1）工程抗震等级等，是否符合规范、规程和当地要求；（2）审核设计单位是否具备相应的设计资质；（3）设计是否符合国家的技术经济政策；图纸是否经建设单位审核，是否为正式图纸；（4）有无特殊的施工要求，技术上有无困难，能否保证安全施工；（5）使用的新材料和特殊材料其规格品种能否满足；（6）设计是否符合施工技术装备条件；（7）图纸及说明是否齐全、明确，施工图中所列标准图是否都有，是否有作废版本；（8）总图与施工图坐标、标高、图纸尺寸、管线、道路等交叉连接是否相符；（9）原地下管网位置与新图有无矛盾；（10）地质勘探资料是否齐全，水文地质资料是否符合现场实际；地基处理方法是否合理；（11）有无合理化建议。

3．图纸会审注意事项（1）会审时，建设单位要派人做好会审记录。

（2）会审时，提出的问题和建议，由设计单位负责处理或解答。

（3）会审后整理会审纪要，参加会审的单位表示同意的，一般以一式五份，由建设单位和施工单位盖章后送交设计单位，经设计单位签章，送有关施工单位据以施工。

会审纪要，要注明会审时间、主持单位、参加单位以及参加人员，作为建设单位工程技术资料存档。

图纸会审管理制度第一章总则第一条为规范和加强图纸会审管理工作，提高会审质量，保证工程项目实施效果，根据国家有关法律法规、政策和规范性文件，结合本单位实际情况，制定本制度。

第二条本制度适用于本单位所有建设工程项目的图纸会审管理工作。

第三条图纸会审是指工程项目设计阶段，组织专业技术人员和有关人员对项目设计图纸进行全面审查、评估和研究，目的在于防止设计中的漏洞和问题，确保设计方案合理、科学、合乎法规，达到安全、经济、实用、美观的要求。

第四条图纸会审工作要严格遵守法律法规、政策和规范性文件，按照程序规范进行，保证会审质量和效果。

第五条图纸会审工作要加强科学性、专业性和前瞻性，严格按照相关规定，提出合理建议和意见。

第二章图纸会审组织第六条项目负责人负责建设工程项目的图纸会审工作，组织实施图纸会审。

第七条项目负责人应根据项目的特点确定会审组成人员，会审组成员包括专业技术人员、设计人员、管理人员等，确保各职能部门和专业人员的充分参与。

第八条会审组负责制定会审计划、编制会审报告，对会审结果进行梳理和总结，确保会审工作有序进行。

第九条会审组应建立健全会审记录和档案管理制度，保留会审过程资料和相关文件，确保会审结果可查、可追溯。

第十条会审组成员应具有相关专业知识和工作经验，能够独立、客观、公正地进行会审工作。

第三章图纸会审程序第十一条会审工作应按照以下程序进行：（一）确定会审计划，明确会审主题、时间、地点、参会人员等；（二）准备会审文件，对项目设计图纸进行全面审查、评估和研究，提出意见和建议；（三）召开会审会议，就设计图纸的合理性、科学性、合规性等方面展开讨论，形成会审意见和结论；（四）编制会审报告，总结会审结果，将意见和建议反馈给设计单位或相关部门；（五）整理归档，将会审记录和档案妥善保存，方便查阅和追溯。

第四章图纸会审内容第十二条会审内容主要包括以下方面：（一）设计方案的合理性、科学性、准确性；（二）设计文件的完整性、规范性、合规性；（三）设计参数的合理性、安全性、经济性；（四）设计材料的选择、应用、施工要求；（五）设计与规范的符合程度、技术创新性、实用性。

施工图纸会审制度一、目的为了使施工单位熟悉设计图纸，了解工程设计特点和设计意图，掌握工程关键部分的质量要求，同时，也为了减少图纸中的差错，发现潜在的质量问题，特制定本制度。

二、定义1、施工图纸会审：是指建设单位、监理公司及施工单位在收到施工图图纸后，分专业对施工图纸进行详细阅审，并提出书面意见的过程；施工单位派专业人员参加设计交底会，以便全面了解设计意图并审查其可操作性。

2、参与会审：是指设计单位必须派该项目主设计人及指定的各专业工地代表出席；监理公司应参加由建设单位组织的设计技术交底会，并在收到正式施工图纸后，组织现场相关专业技术人员会审图纸，提出审图意见；凡直接涉及设备制造厂家的工程项目及施工图，视具体情况由组织者邀请制造厂家代表到会，与设计单位代表一起进行技术交底与图纸会审。

3、设计单位必须提交完整的正式施工图纸；对施工单位急需的重要的分项专业图纸，必要时也可提前交底与会审，但在成套图纸到达后应再统一交底与会审。

4、在技术交底与图纸会审之前，监理单位必须事先安排各有关专业监理工程师熟悉图纸，并对图纸进行初步审查。

5、施工监理及公司对施工图纸的初步阅审6、施工图先由监理单位及公司工程管理部初审，工程管理部汇总监理单位意见后，由公司总工程师组织公司审查后，形成公司审查意见。

7、需经集团公司审查的图纸，交由集团公司主管部门组织审查。

8、公司内部施工图设计技术交底与图纸会审由公司总工程师主持,必须有监理单位、设计单位及施工单位相关专业人员参加。

9、设计交底与图纸会审的程序10、本程序应在施工开始之前，由设计单位在施工现场对所提交的施工图纸进行有系统的技术交底，并在此基础上组织对设计图纸的会审。

11、技术交底由公司总工程师主持，先由设计单位介绍设计意图、工艺布置与结构特点、工艺要求、施工技术措施与有关注意事项。

12、参加图纸会审单位提出图纸中的疑问、存在的问题和需要解决的问题。

13、设计单位答疑。

14、参加会审单位针对设计的问题进行研究与协商，拟定解决问题的办法。

图纸会审制度1、图纸会审是一项严肃和重要的技术管理工作.认真搞好图纸会审，对减少施工图中的差错，提高工程质量以及和技术、质量、安全管理,领会设计意图，保证按图顺利进行施工具有重要作用.2、图纸会审必须有组织、有领导、有步骤地进行，一般由建设单位组织设计、监理施工等有关单位参加会审。

3、图纸会审之前，须由工程公司主任工程师或项目技术负责人组织施工员、观测、预算、翻样等人员认真学习施工图纸,领会设计意图，并提出问题.4、一般工程图纸会审，工程公司主任工程师或项目技术负责人，直接承担施工任务的施工员、预算员、翻样员、质量员等有关人员都必须参加，重大工程的图纸会审还必须有本公司技术处处长及有关人员参加.5、图纸会审的主要内容：（1）设计是否符合国家有关技术政策、经济政策、质量标准和有关法规、规范、规程、规定。

（2）设计是否符合施工技术条件，对安全施工有无影响。

（3）推行四新，新技术、新工艺、新材料、新设备的说明及要求是否明确，能否保证施工质量。

（4）建筑、结构及设备安装之间有无矛盾。

（5）各种图纸中的轴线、尺寸、标高是否相符，图纸及说明是否齐全、清楚、明确。

（6）拟建建筑物的定位依据（坐标、方位和标高）是否标定和明了。

（7）地质分析资料和地质剖面图是否一致和具有代表性，钻孔密度、深度是否满足施工质量要求，地基处理和基础设计有无问题。

6、图纸会审的程序：（1）由建设单位确定会审时间、地点，通知设计、施工等有关单位参加，并主持会审会议。

（2）会审时，首先由设计单位分工种进行设计技术交底。

（3）对施工单位提出的图纸中的疑问、意见或建议应逐条讨论研究，并取得一致意见.（4）对暂时不能取得一致意见的技术问题及需要设计另行补图的内容,应定入会审纪要，并注明商定的答复时间。

（5）会审结束后，由监理单位或施工单位将会审纪要整理成文，交设计和建设单位校核并签字盖章后，由建设单位打印，分发各有关单位。

（6）当工程规模大,进度紧或设计单位来不及将图纸全部出齐时，可采取基础和上部结构、装修分阶段会审。

图纸会审制度
1、图纸会审交底
施工单位在接受施工任务后，有关人员就要对施工技术文件进行系统了解，并进行实地勘察，商讨工程图纸内容细节和设计意图。

认真熟悉施工图纸和有关资料，对其中的疑点进行整理，为图纸会审做好准备。

图纸会审应有建设单位组织，设计单位交底，参与人员有设计单位的技术负责人、工程负责人及各分部设计人员，工程监理人员，施工单位的项目经理、施工员、技术员、和有关人员。

先由设计单位技术负责人讲设计要求，然后根据图纸内容，采取问答的方式进行会审。

由施工单位或建设单位提出问题，设计单位负责答复。

最后由施工单位技术人员整理成图纸会审记录，经建设单位、设计单位、监理单位、施工单位有关人员审阅签字盖章后和图纸一样作为施工及结算依据。

2、施工现场交底
根据建筑物的特性，设计单位将派人员定期或不定期到施工现场走访，了解工程施工情况，保证建筑设计终身责任制的贯彻实施。

设计人员到现场就可以针对工程实际情况，把设计要求和意图对施工技术人员交底，指导工程施工。

3、到设计单位咨询交底
由于施工过程繁杂，工期相对较长，施工单位可以和设计单位负责该项设计的有关人员建立联系，定期或不定期派人到设计院咨询，及时解决工程施工过程中遇到的涉及设计方面的问题。

总之，图纸会审制度是施工单位和设计单位有关人员的直接会面，它能有效加强沟通，加深理解，促进工程的顺利进展。

在施工单位的一切制度中，图纸会审制度是必不可少的制度。
