MSP430串口

你参考一下别人的代码看看注释很详细#include <msp430x14x.h>unsigned char RxData;//全局变量，保存接收到的数据。

void BasicClockSet(){/*下面将片外高速晶体设为MCLK分四步：(1) 起动高晶体(2) 清除OFIFG 标志位(3) 至少等待50us。

(4) 查看震荡器失效标志位OFIFG是否清0，如果没有清0，则重复1至4步直到震荡器失效标志位OFIFG清0。

与之相关寄存器为：1.BCSCTL1和BCSCTL2（基础系统时钟控制寄存器）2.IE1中断使能寄存器的第二位OFIE，振荡器失效中断使能位。

3.IFG1中断标志寄存器的第二位OFIFG，振荡器失效标志位。

4.DCOCTL数字震荡器控制寄存器。

一. BCSCTL1设置（基础系统时钟控制寄存器1）:1.XT2OFF=0，外部高速晶体开。

2.XTS=0，片外低速晶体的频率，0为低频模式。

3.DIVAx=00B，不将其进行分频，即分频比为14.XT5V不使用设为0。

5.RSELx=111,DOC的电阻选择,此时DOC震荡频率达到最大10000MHZ(理想状态)。

因此BCSCTL1=0000 0111B=0x47。

二.BCSCTL2设置（基础系统时钟控制寄存器2）:1.SELMx=10B，选择片外高速晶体作为MCLK。

这两位应等到振荡器失效标志位清0后才置位2.DIVMx=00B，不将其进行分频，即分频比为13.SELS=0B，选择子系统时钟为DCO4.DIVSx=00B,不将其进行分频，即分频比为15.DCOR=0B，选择芯片内部电阻。

三.DCOCTL（数字震荡器控制寄存器）1.DCOx=111，DCO频波段选择，此时诜择最大2.MODx=000,调制选择，当DCOx=111B时MODx无效。

*//*下面将片外高速晶体设为主系统时钟。

*///(1) 起动片外高速晶体BCSCTL1&=~XT2OFF;//XT2OFF的宏为0x80。

基于MSP430的模拟SPI串口通信的实现MSP430是德州仪器（Texas Instruments）公司生产的一款微控制器，内置有模拟外设接口和数字外设接口，非常适合用于嵌入式系统的开发。

SPI（Serial Peripheral Interface）是一种同步串行通信协议，常用于微控制器之间的通信。

在基于MSP430的模拟SPI串口通信实现中，我们需要使用MSP430的GPIO（General-Purpose Input/Output）外设模拟SPI通信协议的时序。

以下是基于MSP430的模拟SPI串口通信实现的步骤：1.配置MSP430的GPIO口为输出模式，并将片选信号（CS）、时钟信号（CLK）、主设备输入信号（MISO）设置为低电平，主设备输出信号（MOSI）设置为高电平。

2.配置MSP430的GPIO口中的片选信号（CS）为输出模式，并将其设置为高电平。

3.编写SPI通信的初始化函数，设置SPI的参数，如时钟分频比、数据位长度等。

4.实现SPI通信的发送函数。

将待发送的数据放入发送缓冲区，按照SPI通信协议的时序，通过MSP430的GPIO口将数据逐位发送出去。

5.实现SPI通信的接收函数。

按照SPI通信协议的时序，通过MSP430的GPIO口接收从外设传入的数据，并存储到接收缓冲区。

6.实现SPI通信的片选控制函数。

控制片选信号的输出，使得与其他外设通信时只选中对应的外设。

7.在主函数中调用上述SPI通信的功能函数，进行数据的发送和接收。

需要注意的是，以上步骤仅是基于MSP430的模拟SPI串口通信实现的一般步骤，具体的实现细节还需根据具体的硬件设备和通信协议来进行调整。

总结起来，基于MSP430的模拟SPI串口通信的实现主要包括配置GPIO口、初始化SPI通信参数、实现发送和接收函数，以及控制片选信号的输出等步骤。

通过这些步骤的完成，可以实现MSP430与其他外设之间的SPI串口通信。

单片机MSP430与PC机串口通讯设计一、引言串口通信是指通过串行通信接口进行数据传输的一种通信方式。

单片机MSP430和PC机的串口通信设计可以实现二者之间的数据传输和通信交互。

本文将从串口介绍、硬件设计和软件实现等方面详细介绍该设计。

二、串口介绍串口是一种串行通信接口，常用的有RS232和RS485等。

RS232是一种使用较为广泛的串口通信协议。

RS232接口有三根线，分别为发送线Tx、接收线Rx和地线GND。

该协议规定，发送端与接收端之间的电平差为±3至±15V，其中正电平表示逻辑0，负电平表示逻辑1三、硬件设计1.MSP430硬件设计MSP430是一种低功耗的专用于嵌入式应用的16位RISC微控制器。

它具有丰富的外设资源，包括多个通用输入输出引脚(GPIO)和两个USART （UART）接口。

其中一个USART接口用于将MSP430与PC机连接。

2.PC机硬件设计PC机通过串口连接到MSP430。

首先，需要将PC机的串口RS232转换为TTL电平，即RS232转TTL电平转换器。

其次，将转换后的TTL电平通过杜邦线连接至MSP430的USART接口的Tx和Rx引脚。

四、软件实现1.MSP430软件设计（1）串口初始化：设置数据位长度、停止位、奇偶校验等。

（2）发送数据：将要发送的数据存入发送缓冲区，并使能发送中断。

（3）接收数据：开启接收中断，并将接收到的数据存入接收缓冲区。

（4）中断处理：发送中断和接收中断时，分别从发送缓冲区和接收缓冲区读取数据并发送/接收。

2.PC机软件设计（1）打开串口：设置串口参数，如波特率、数据位长度等。

（2）发送数据：向串口发送数据，可以通过打开的串口进行写入。

（3）接收数据：使用轮询或中断方式读取串口接收到的数据。

五、总结与展望本文详细介绍了单片机MSP430与PC机串口通信设计，主要包括了串口介绍、硬件设计和软件实现。

通过串口通信，MSP430和PC机可以实现数据传输和通信交互，从而满足各种嵌入式应用的需求。

MSP430串口波特率的设置与计算
波特率是指每秒钟传输的位数，单位为波特（bps）。

在MSP430中，我们可以通过计算和设置分频器的值来实现不同的波特率。

下面是计算MSP430串口波特率的步骤：
1.确定MSP430的工作频率。

2.确定所需的波特率。

3.根据波特率和工作频率的关系，计算出分频系数的值。

4.将计算得到的分频系数的低8位和高8位写入UCAxBR0和UCAxBR1寄存器。

例如，假设MSP430的工作频率为16MHz，我们想要设置的波特率为9600bps，那么计算步骤如下：
1.工作频率为16MHz。

2. 波特率为9600bps。

4. 将BRx的值分解为低8位和高8位。

假设取整数部分为104，小数部分取0.1667乘以256，得到43、则UCAxBR0的值为43，UCAxBR1的值为0。

将这两个值写入寄存器即可设置波特率为9600bps。

需要注意的是，不同型号的MSP430可能有不同的时钟源和分频系数的范围。

在设置波特率时，应查阅相关的芯片手册或数据表，对相应的寄存器进行设置。

总结起来，MSP430串口波特率的设置与计算包括确定工作频率，确定所需波特率，计算分频系数，写入寄存器。

通过合适的设置，可以实现稳定和准确的串口通信。

msp430串口接收函数篇一：基于msp430串口接收中断#includevoid main{WDTCTL = WDTPW + WDTHOLD;BCSCTL1 = CALBC1_1MHZ;DCOCTL = CALDCO_1MHZ;P1SEL |= BIT1 + BIT2;P1SEL2 |= BIT1 + BIT2;//需要对照着手册来看UCA0CTL1 |= UCSSEL_2;//选择串口的校验位 UCA0BR0 = 104;//9600 波特率的计算一般都存在误差 UCA0BR1 = 0;UCA0MCTL = UCBRS0;//校准波特率用所以要使用校准UCA0CTL1 &= ~UCSWRST;//让串口进行复位IE2 |= UCA0RXIE;//开启接收中断__bis_SR_register;}#pragma vector = USCIAB0RX_VECTOR__interrupt void USART_RECEIVE{UCA0TXBUF = UCA0RXBUF+1;while);//等待发送完毕可加可不加 }篇二：MSP430串口收发程序MSP430 标准库printf函数实现20XX-08-02 21:22关键是增加一个putchar函数。

代码如下：#include#includevoid NOP10{_NOP ;_NOP ;_NOP ;_NOP ;_NOP ;_NOP ;_NOP ;_NOP ;_NOP ;_NOP ;}int putchar//注意不要改参数的类型和返回值的类型，否则printf调用是就有问题了。

{if{TXBUF1 = '\r';while==0);}TXBUF1 = c;while==0);return c;}void InitalUart1{P4SEL |= 0x03; // P4.0,1 = USART1 TXD/RXDME2 |= UTXE1 + URXE1;// Enable USART1 TXD/RXDUCTL1 |= CHAR; // 8-bit characterUTCTL1 |= SSEL1; // UCLK = SMCLK UBR01 = 0x36; // 1MHz 19200UBR11 = 0x00; // 1MHz 19200UMCTL1 = 0x6B; // ModulationUCTL1 &= ~SWRST; // Initalize USART state machine IE2 |= URXIE1; // Enable USART1 RX interrupt//IFG2 |= UTXIFG1;}void main{unsigned char i;i=0x10;WDTCTL = WDTPW + WDTHOLD; // Stop WDTFLL_CTL0 |= XCAP18PF;// Configure load capsInitalUart1 ;_EINT ;// LPM0;while{// while ); // USART1 TX buffer ready?// TXBUF1 = 'H';//putchar;//putchar;printf;NOP10 ;}}#pragma vector=USART1RX_VECTOR__interrupt void usart1_rx{while ); // USART1 TX buffer ready?TXBUF1 = RXBUF1; // RXBUF1 to TXBUF0//LPM0_EXIT;msp430各模块函数整合20XX-08-13 14:27/***************************************************程序功能：控制8个LED闪烁，用于测试下载功能是否正常测试说明：观察LED闪烁***************************************************/#include#include "EEPROM.c"#include "LCD1602.c"#include "DS18B20.c"void LED_delay;void KEY_delay;void EEPROM_delay;void sys_init;void LED_Init;void LED_Set;unsigned char LED_Read_Status;void LED_Test;void KEY_Init;unsigned char key;void KEY_Test;void SEG_Init;void SEG_Show;void EEPROM_Init;void Write_EEPROM;void Read_EEPROM;void LCD1602_Init;void LCD1602_Show;void DS18B20_Init;void TimerA_Delay_CFG;float get_DS18B20_temperature;unsigned char SEG_Table[17]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0 xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e};//0-f 段选信号，共阳 uchar UART_Rev_String[20]="\0";uchar rev_string_count=0;uchar rev_string_xxplete=0; //为1代表串口接收了一行字符串// =================================================== ===============// 延时函数// =================================================== ===============//************************************************* // function :LED_delay// parameter:dly// description :用于LED花样显示延时//************************************************* void LED_delay{unsigned int i;whilefor;}//************************************************* // function :KEY_delay// parameter:// description :用于消抖的延时//************************************************* void KEY_delay{uint tmp;for;}//************************************************* // function :EEPROM_delay// parameter:ts// description :用于消抖的延时//************************************************* void EEPROM_delay{while;}// =================================================== =============== // 系统函数// =================================================== ===============//************************************************* // function :sys_init// parameter:// description :延时一段时间//************************************************* void sys_init{WDTCTL = WDTPW + WDTHOLD; //关闭看门狗BCSCTL2 &=0xc0; //XT2CLK+2分频}// =================================================== =============== // LED相关函数//=================================================== ===============//************************************************* // function :LED_Init// parameter:// description :LED初始化程序// 8个LED接在P2.0~P2.7上。

【MSP430趣谈】MSP430第九讲之串⼝使⽤上次⼀讲中我们说到了定时器的两种写法，⼀种是利⽤寄存器进⾏书写的，另外⼀种是利⽤官⽅库函数进⾏书写的。

我们通过对⽐这两种写法，发现库函数居然写的要⽐寄存器还多，这不是更加不⽅便了吗。

其实库函数和寄存器应该说各有好处吧，因为TI官⽅给了我们很多的寄存器定义，所以相对看起来不是那么难懂，库函数的话也相对是简洁明了的。

我个⼈的观点是，在⼀些相对寄存器较少，运⾏速度较慢的单⽚机⾥⾯我们⽤寄存器写的话是最⾼效的，对于430来说，官⽅给的库相对的话运⾏速度不会和寄存器差点哪去（具体我也没测试过，瞎说），但库函数⼀定会⽐操作寄存器慢⼀点，因为他需要多步才可以配置到寄存器。

但是之后⼤家如果接触32的话也会发现同样存在寄存器和库函数的版本，也同样是这个道理，库函数慢⼀点，但是简洁明了，⽅便。

寄存器更快，但是识别度相对会低⼀点。

但对32的72MHz的运⾏速度也就基本没什么差了。

讲了这么多想说明⼀个什么道理呢？我们现在接触的单⽚机是算很底层的操作了，很底层的设计和应⽤了，相对的，我们有ARM9等等，这些复杂的芯⽚，就已经没有办法⽤所谓的寄存器进⾏操作了，因为它拥有的寄存器实在是太多了，所以就会有系统的产⽣，让芯⽚运⾏在系统上⾯，底层的东西集成了，减少了开发难度。

之后⼤家接触了其他语⾔，⽐如c++和java，其实这两个是类似的，只要会了⼀个另⼀个也基本花⼀点时间就可以学会了。

这两个语⾔的思想也和这个类似，把很多东西封装起来，你只要懂得怎么调⽤就好了，和我们调⽤函数类似，不⽤考虑函数具体是怎么实现这个功能的。

所以希望⼤家既可以明⽩寄存器具体是怎么操作的，同时学会应⽤库函数进⾏开发。

这⼀次我们将进⼊⼀个重要的篇章，通信协议，这个我们会通过⼏个章节来讲，主要介绍下⾯三种通信协议，⼀种是串⼝UART，⼀种是SPI，⼀种是IIC，三种我们都讲通过实例来说明。

这次我们要说的是串⼝UART的使⽤，串⼝应该算是⼀种最简单的通信⽅式了，我们通常值得串⼝指的是UART-Lite，也就是说它是由四根线组成，分别是VCC,RX,TX,GND。

1 MSP430单片机I/O端口控制特点与8031单片机相比，MSP430的I/O端口的功能要强大的多，其控制的方法也更为复杂。

MSP430的I/O端口可以实现双向的输入、输出；完成一些特殊功能如：驱动LCD、A/D转换、捕获比较等；实现I/O 各种中断。

MSP430采用了传统的8位端口方式保证其兼容性，即每个I/O端口控制8个I/O引脚。

为了实现对I/O端口每一个引脚的复杂控制，MSP430中的每个I/O口都对应一组8位的控制寄存器(如图1)。

寄存器中的每一位对应一个I/O引脚，实现对该引脚的独立控制。

寄存器的功能和数目是由该I/O口所能完成的功能以及类型确定的。

[2]图1为MSP430的一个I/O端口的控制结构示意图。

对于最基本的只能完成输入、输出功能的I/O端口其控制寄存器只有3个。

其中，输入寄存器保存输入状态；输出寄存器保存输出的状态，方向寄存器控制对应引脚的输入、输出状态。

本文中用来实现I2C总线接口的P6.6、P6.7都属于这类的端口。

此外，有些I/O端口不但可以用作基本的输入输出，而且可以用作其他用途，比如可以作为LCD的驱动控制引脚。

这类端口的控制功能寄存器实现引脚功能状态的切换。

再者，有一类端口不但可以完成上述两种端口的功能，而且可以实现中断功能。

该类端口拥有图1中所有的寄存器，中断触发的方式以及中断的屏蔽性都可以通过相应的寄存器控制。

本文中使用的P2.0就属于该类端口，利用它来接收LM92发出的中断。

通过上述的控制结构，MSP430的I/O端口可以实现很丰富的功能。

不仅如此，其中一些I/O口还可以与MSP430中的特殊模块相结合完成更为复杂的工作。

如与捕获比较模块相结合可以实现串行通信，与A/D 模块结合实现A/D转换等。

此外，MSP430 I/O端口的电器特性也十分突出，几乎所有的I/O口都有20mA 的驱动能力，对于一般的LED、蜂鸣器可以直接驱动无需辅助电路。

许多端口内部都集成了上拉电阻，可以方便与外围器件的接口。

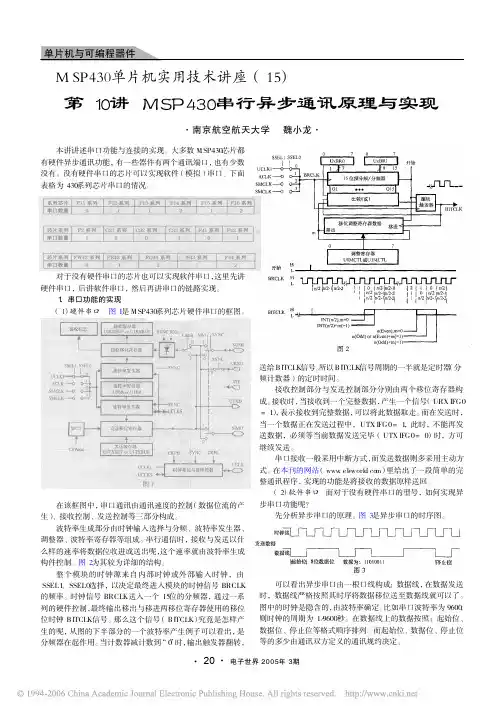

本讲讲述串口功能与连接的实现。

大多数ＭＳＰ４３０芯片都有硬件异步通讯功能，有一些器件有两个通讯端口，也有少数没有。

没有硬件串口的芯片可以实现软件（模拟）串口。

下面表格为４３０系列芯片串口的情况。

对于没有硬件串口的芯片也可以实现软件串口，这里先讲硬件串口，后讲软件串口，然后再讲串口的链路实现。

１．串口功能的实现（１）硬件串口 图１是ＭＳＰ４３０系列芯片硬件串口的框图。

在该框图中，串口通讯由通讯速度的控制（数据位流的产生）、接收控制、发送控制等三部分构成。

波特率生成部分由时钟输入选择与分频、波特率发生器、调整器、波特率寄存器等组成。

串行通信时，接收与发送以什么样的速率将数据位收进或送出呢，这个速率就由波特率生成构件控制。

图２为其较为详细的结构。

整个模块的时钟源来自内部时钟或外部输入时钟，由ＳＳＥＬ１、ＳＳＥＬ０选择，以决定最终进入模块的时钟信号ＢＲＣＬＫ的频率。

时钟信号ＢＲＣＬＫ送入一个１５位的分频器，通过一系列的硬件控制，最终输出移出与移进两移位寄存器使用的移位位时钟ＢＩＴＣＬＫ信号。

那么这个信号（ＢＩＴＣＬＫ）究竟是怎样产生的呢，从图的下半部分的一个波特率产生例子可以看出，是分频器在起作用。

当计数器减计数到“０”时，输出触发器翻转，送给ＢＩＴＣＬＫ信号。

所以ＢＩＴＣＬＫ信号周期的一半就是定时器（分频计数器）的定时时间。

接收控制部分与发送控制部分分别由两个移位寄存器构成。

接收时，当接收到一个完整数据，产生一个信号（ＵＲＸＩＦＧ０＝１），表示接收到完整数据，可以将此数据取走。

而在发送时，当一个数据正在发送过程中，ＵＴＸＩＦＧ０＝１，此时，不能再发送数据，必须等当前数据发送完毕（ＵＴＸＩＦＧ０＝０）时，方可继续发送。

串口接收一般采用中断方式，而发送数据则多采用主动方式。

在本刊的网站（ｗｗｗ．ｅｌｅｗｏｒｌｄ．ｃｏｍ）里给出了一段简单的完整通讯程序，实现的功能是将接收的数据原样送回。

（２）软件串口 而对于没有硬件串口的型号，如何实现异步串口功能呢？先分析异步串口的原理。

先交代一下相关背景：
Mcu型号：MS9430F149;
实验板：自制（有些毛病，稍后坦白：）
开发环境：IAR Embedded Workbench V2.10A+串口调试助手；
试验仪器：泰克数字示波器，万用表等；
笔者的底细：马上步入而立之年，学习点新东西，已感到有些力不从心了：）以前有些51基础，430是第一次搞！当然这些都是业余爱好，以乐以闹为主：）
UTCTL1|=SSEL0; //ACLK
UBR01=0x03; //bode rate 9600.
UBR11=0x00;
UMCTL1=0x4a;
UCTL1=CHAR; //8 bits data format. enable UART
IFG2&=~UTXIFG1;
IE2|=URXIE1; //enable receive interrupt.
没问题啊，我测到的波形在±6V左右啊，正在一筹莫展之际，想到了波特率是否一致的问题，从示波器观察PC发给430的1Bit数据的宽度约100us，频率f=10k和设定的9600非常接近，没问题；在测430发给PC的1Bit数据宽度为6.4us,频率f=156250，于是发现问题所在，重新检查源程序时钟源选择，发现程序（▲2）的疏忽，更改后，一切ok，再看<串口调试助手接收区>正反复的显示“MSP430 MSP430 MSP430 MSP430…”
以为是MAX3232的硬件（包括4个电容，典型值是0.1uF,当时没找到0.1的就用4.7uF的代替了）出问题了，或者是RS232判决电平的毛病，这时在网上搜到了如下资料：
MAX232/MAX202接口输出的电平为何比计算机输出的RS-232电平低？

MSP430单片机串口通信详解#include&quot;msp430G2553.h&quot;#include &quot;in430.h&quot;void UartPutchar(unsigned char c);unsigned char UartGetchar();unsigned char temp=0;unsigned char number[2]={0};void main( void ){WDTCTL = WDTPW + WDTHOLD; // Stop WDTBCSCTL1 = CALBC1_1MHZ; // Set DCODCOCTL = CALDCO_1MHZ;P1DIR|=BIT6;P1OUT&=~BIT6;P1SEL = BIT1 + BIT2; // P1.1为 RXD, P1.2为TXD P1SEL2 = BIT1 + BIT2; // P1.1为 RXD, P1.2为TXDUCA0CTL1 |= UCSSEL_2; // 选择时钟BRCLKUCA0BR0 = 106; // 1MHz 9600UCA0BR1 = 0; // 1MHz 9600UCA0MCTL = UCBRS2 + UCBRS0; // 波特率=BRCLK/(UBR+(M7+...0)/8)UCA0CTL1 &= ~UCSWRST;// 初始化顺序:SWRST=1设置串口，然后设置SWRST=0,最后设置相应中断IE2 |= UCA0RXIE; // 使能接收中断while(1){//UartPutchar(9);// display_int(temp,0);__delay_cycles(10000);}}/**********************************UART接收中断*************************/#pragma vector=USCIAB0RX_VECTOR__interrupt void USCI0RX_ISR(void){//while (!(IFG2&UCA0TXIFG)); // 等待发送完成 //UCA0TXBUF = UCA0RXBUF; // TX ->; RXed charactertemp=UCA0RXBUF;}/******************************UART发送字节函数*************************/void UartPutchar(unsigned char c){while(!(IFG2 & UCA0TXIFG)); //待发送为空UCA0TXBUF=c;IFG2 &=~UCA0RXIFG;}/*********************************UART接收字节数据******************/unsigned char UartGetchar(){unsigned char c;while(!(IFG2 & UCA0RXIFG)); //等待接收完成c=UCA0RXBUF;IFG2 &=~UCA0TXIFG;return c;}/******智能控制工作室*******/MSP430g2553串口通信MSP430的不同型号，其串行通讯工作模式是一样的。

MSP430_UART串口模块MSP430--UART模块UART是通用异步串行接口的简称。

串行通信接口是用来与单片机外界系统进行通信桥梁，比如可以吧单片机ADC 转换的数据通过串口发送给PC机（上位机），经上位机处理之后在发回给单片，达到通信的目的。

TI公司的MSP430系列单片机均具有UART功能，其中大部分还和SPI,I2C功能复用，通过相关寄存器的配置，可以很轻松地就实现了UART,SPI,I2C的通信功能。

在此以MSP430x149为例介绍UART 功能及其实现过程。

1.异步通信的结构：2.UART数据格式（数据协议）：异步通信再不发送数据的时候，通信线路上总是呈现高电平状态，称为空闲状态。

当有数据发送是，信号线变成低电平，并持续一位的时间用于表示发送字符的开始，该为称为起始位。

起始位之后在信号线上依次出现发送的数据。

起始位，数据位由高到低7/8位，地址位0/1位，奇偶校验位奇偶或无，停止位1/2位。

数据位位数、地址位、奇偶校验位、停止位均可由单片机内部寄存器控制；这款单片机都有两个USART模块，有两套独立的寄存器组；以下寄存器命中出现x代表0或是1,0代表对应0模块的寄存器，1代表对应1模块的寄存器；其中，与串口模式设置相关的控制位都位于UxCTL寄存器，与接收相关的控制位都位于UxRCTL寄存器，与发送相关的控制位都位于UxTCTL寄存器；波特率设置用UxBR0、UxBR1、UxMCTL三个寄存器；接收与发送有独立的缓存UxRXBUF、UxTXBUF，并具有独立的移位寄存器和独立的中断；中断允许控制位位于IE1/2寄存器，中断标志位位于IFG1/2寄存器。

3.波特率设置：430的波特率设置用三个寄存器实现：UxBR0：波特率发生器分频系数低8位。

UxBR1：波特率发生器分频系数高8位。

UxMCTL：波特率发生器分频系数的小数部分实现。

设置波特率时，首先要选择合适的时钟源：USART模块可以设置的时钟源有UCLK引脚、ACLK、SMCLK；对于较低的波特率（9600以下），可选ACLK作为时钟源，这样，在LPM3（低功耗3）模式下，串口仍能正常发送接收数据；另外，由于串口接收过程有一个三取二判决逻辑，这至少需要三个时钟周期，因此分频系数必须大于3；波特率高于9600时，将不能使用ACLK作为时钟源，要调为频率较高的SMCLK作为时钟源；另外还可以外部输入UCLK时钟。

/*透过串口发送给电脑p1口的状态，格式：aXXXXXXXX.对应的是P1.01234567，9600波特率，*//*实现，透过串口发送给电脑p1口的状态，格式：aXXXXXXXX.对应的是P1.01234567，9600波特率，*/#include<msp430x14x.h>unsigned char start=0,addright=0,flag=0,Dflag=0,Fflag=0,Buffer[30];unsigned i=0, bufferi=0,stop=0,stop1=0,aa[5],ADbit[5],j;/////////////////////////////////////////////////////////////////////////////////////////void Init(void){BCSCTL1&=~0X80; //Xt2 is onBCSCTL2 |=0X88; //SMCLK=XT2P1DIR=0X00;UCTL0 &=~SWRST; //reset swrst and usart0 enableUCTL0 = CHAR; // 8-bit characterUTCTL0 = SSEL1; // U0CLK = SMCLK=TX2URCTL0 = 0x00;UBR00 = 0x41; // 8MHz 9600UBR10 = 0x03; // 8MHz 9600UMCTL0 = 0x54; // 8MHz 9600 modulation 2.67----3ME1 |= UTXE0 + URXE0; // Enable USART0 TXD/RXDIE1 |= URXIE0; // Enable USART0 RX interruptP3SEL |= 0x30; // enable P3.4,5 USART0 TXD/RXDP3DIR |= 0x10; // P3.4 output directionUCTL1 &=~SWRST; //reset swrst and usart1 enableUCTL1 = CHAR; // 8-bit characterUTCTL1 = SSEL1; // U1CLK = SMCLK=TX2URCTL1 = 0x00;UBR01 = 0x41; // 8MHz 9600，啥呀，一点都不精确，末尾的0可以是0~E的任何，它都发送对的UBR11 = 0x03; // 8MHz/9600=833.333UMCTL1 = 0x4A; // 0.333*8=2.666ME2 |= UTXE1 + URXE1; // Enable USART1 TXD/RXDIE2 &= ~URXIE1; // Enable USART1 RX interruptP3SEL |= 0xC0; // enable P3.6,7 USART1 TXD/RXDP3DIR |= 0x40; // P3.6 output directionP3DIR |=0X01; // P3.0 output direction to Usart1 for T P3OUT |=0X01;}/////////////////////////////////////////////////////////////////////////////////////////////void delay(unsigned long DELAY){unsigned long i;for(i=DELAY;i>0;i--);}void main(void){int i=0;int Data;int mask;unsigned ADDRESS;WDTCTL=WDTPW+WDTHOLD; //Stop WDTInit(); //UART1 inition_EINT();ADDRESS= 97; //awhile(1){Data=P1IN;TXBUF1=ADDRESS; //命令格式以a开头while ((UTCTL1&0x01)==0); //当发送的标志为0TXBUF1=58; //发送：号while ((UTCTL1&0x01)==0);mask=0x01;//mask=0x80;for(i=0;i<8;i++) ////循环依次检测P1的八位{if(Data&mask){TXBUF1='0'; //发送给电脑该位为0while ((UTCTL1&0x01)==0); //等待发送标志为零}else{TXBUF1='1'; //如果，没有短路，则发送给电脑1while ((UTCTL1&0x01)==0);}mask=mask<<1; //移动位检测8位}TXBUF1=13; //发送回车while ((UTCTL1&0x01)==0);}}。

CHAR:UxCTL Bit 4 Character length,7-bit or 8-bit character length 0:7-bit data 1:8-bit data SWRST:UxCTL Bit 0 Software reset enable 0:Disabled,USART reset released for operation 1:Eable,USART logic held in reset state } 4、3 UxTCTL(UTCTLx),USART Transmit Control Register { SSELx:Bits 5-4 Source select,These bits select the BRCLK source clock 00:UCLKI 01:ACLK 10:SMCLK 11:SMCLK } UxBR0,USART Baud Rate Control Register 0,低 8 位 UxBR1,USART Baud Rate Control Register 1,高 8 位 UxMCTL,USART Modulation Control Register UxMCTL Bits 7-0:Modulation bits, these bits select the modulation for BRCLK IFG1,Interrupt Flag Register 1 UTXIFG0: IFG1 Bit 7,USART0 transmit interrupt flag, UTXIFGO is set when UOTXBUF is 0:No interrupt pending//不挂起中断 1:Interrupt pending//等待中断处理 URXIFG0:IFG1 Bit 6 ,USART0 receive interrupt flag,URXIFG0 is set when U0RXBUF has received. 0:No interrupt pending 1:Interrupt pending 4、7 IE1,Interrupt Enable Register 1 UTXIE0 Bit 7,USART0 transmit interrupt enable.This bit enables the UTXIFG0 interrupt 0:Interrupt not enable 1:Interrupt enable URXIE0 Bit 6 USART0 receive interrupt enable.This bit enables the URXIFG0 interrupt 0:Interrupt not enable 1:Interrupt enable

小数分频是 MSP430单片机的串口特色之一， UxMCTL 寄存器的作用就是控制小数的分频， 控制方法如下：对应位是1，则分频系数加一， 0则分频系数减一；小数分频器会自动依次 取出每一位来调整分频系数。其计算方法：可以先计算小数部分一的个数，然后把 1均匀的
放入 UxMCTL 的8位中，这样计算比较简单，分频系数的小数部分乘以8即得到1的位数， 查表得到对应的 UxMCTL 值；另外一种通过计算每一位的错误率，交互计算，直到得到最 小错误率的 UxMCTL 值，这种方法比较复杂，但得到的小数分频误差更小，这种方法也是 TI 给的计算方法，详细参考 UserGuide。 另外， 有关寄存器， 以及其他单片机硬件有关知识请参考德州仪器提供的用户指南和数据手 册等资料。 2.程序实现： • 宏定义：是程序具有更好的移植性。
baud * 出口参数：无 * 范 波特率
波特率
(300~115200)
例: SetBaudRateRegisters(32768,9600) //用时钟频率32768产生 9600的
************************************************************** **************/ voidSetBaudRateRegisters(longclk,longbaud) { intn = clk / baud; //整数波特率 charmSum = 0; inttxEr0; inttxEr1; chari = 0; UxBR1 = n >> 8; UxBR0 = n & 0xff; UxMCTL = 0; //循环 比较错误率大小 设置 UxMCTL for(;i < 8;i++) { txEr0 = 100 * baud * ((i + 1) * n + mSum) / clk - 100 * (i + 1); txEr1 = 100 * baud * ((i + 1) * n + mSum + 1) / clk - 100 * (i + 1); if(abs(txEr1) < abs(txEr0)) { mSum++; UxMCTL |= (1<<i); } } } 程序可以使用任何的 C 语言编译器编译运行，可供网友们复用此程序。我使用 vs2010编 译运行的，运行结果如下： //Σmi //对应位为0时错误率 //对应位为1时错误率 //循环计数 //高8位 //低8位

msp430串口波特率设置说明
TI MSP430系列单片机，usart模块的波特率值设定是通过以下三个寄存器决定的：UxBR0,UxBR1,UxMCTL
波特率＝BRCLK/N ,主要是计算出N。

BRCLK:时钟源，可以通过寄存器设定何为时钟源; 通过寄存器UCAxCTL1的SSEL两位选择，01:ACLK,02:SMCLK
N:波特率产生的分频因子。

N=UxBR1+UxBR0+UxMCTL,其中UxBR1+UxBR0为整数部分，UxMCTL为设定小数部分，其中UxBR1为高位，UxBR0为低位，两者结合起来为一个16位的字。

举例说明：波特率＝115200，时钟源＝8MHz ，为外部晶体振荡器
N=8000000/115200＝69.44 。

即UxBR1＝0，UxBR0＝0x45，首先把小数部分0.44×8，即3.52，取整后为3。

这个3表示在UxMCTL中的8位里要有3个1，并且，UxMCTL分为First Stage Modulation和Second Stage Modulation，也就是前者为高4位，取值范围0-F，后者为低4位，注意后4位最好选择偶数。

把上步的到的小数部分取整后的数值分散到高位和低位，如3，可以写为0x16。

第7章通用串口的应用7.1 串行通信的基本知识计算机系统与外部的信息交换称为通信。

通信方式主要有并行与串行两种方式。

并行通信是指通信数据的各数据位在多条线上同时被传输，以字或字节为单位并行进行。

并行通信速度快，但用的通信线多、成本高，故不宜进行远距离通信。

串行通信是指使用一条数据线，将数据一位一位地依次传输，每一位数据占据一个固定的时间长度。

其只需要少数几条线就可以在系统间交换信息，特别适用于计算机与计算机、计算机与外设之间的远距离通信。

根据信息的传送方向，串行通讯可以进一步分为单工、半双工和全双工三种。

信息只能单向传送为单工；信息能双向传送但不能同时双向传送称为半双工；信息能够同时双向传送则称为全双工。

串行通讯又分为异步通讯和同步通讯两种方式。

同步通信是一种连续串行传送数据的通信方式，一次通信只传送一帧信息。

这里的信息帧与异步通信中的字符帧不同，通常含有若干个数据字符。

它们均由同步字符、数据字符和校验字符（CRC）组成。

其中同步字符位于帧开头，用于确认数据字符的开始。

数据字符在同步字符之后，个数没有限制，由所需传输的数据块长度来决定；校验字符有1到2个，用于接收端对接收到的字符序列进行正确性的校验。

同步通信的缺点是要求发送时钟和接收时钟保持严格的同步。

异步通信中，在异步通信中有两个比较重要的指标：字符帧格式和波特率。

数据通常以字符或者字节为单位组成字符帧传送。

字符帧由发送端逐帧发送，通过传输线被接收设备逐帧接收。

发送端和接收端可以由各自的时钟来控制数据的发送和接收，这两个时钟源彼此独立，互不同步。

接收端检测到传输线上发送过来的低电平逻辑"0"（即字符帧起始位）时，确定发送端已开始发送数据，每当接收端收到字符帧中的停止位时，就知道一帧字符已经发送完毕。

图7.1 MAX232典型连接图最常见的串行通信标准有RS232、RS485、SPI和I2C等。

其中RS232和RS485均是美国电子工业协会EIA（Electronic Industry Association）制定的串行物理接口标准。

MSP430波特率的计算给定一个BRCLK时钟源，波特率用来决定需要分频的因子N：N = fBRCLK/Baudrate分频因子N通常是非整数值，因此至少一个分频器和一个调制阶段用来尽可能的接近N。

如果N等于或大于16，可以设置UCOS16选择oversampling baud Rate模式注：Round()：指四舍五入。

Low-Frequency Baud Rate Mode Setting在low-frequency mode，整数部分的因子可以由预分频实现：UCBRx = INT(N)小数部分的因子可以用下列标称公式通过调制器实现：UCBRSx = round( ( N –INT(N) ) × 8 )增加或减少UCBRSx一个计数设置，对于任何给定的位可能得到一个较低的最高比特误码率。

如果确定是这样的情况UCBRSx设置的每一位必须执行一个精确的错误计算。

例1：1048576Hz频率下驱动以115200波特率异步通讯ACLK = REFO = ~32768Hz, MCLK = SMCLK = default DCO = 32 x ACLK = 1048576Hz。

N = fBRCLK/Baudrate = 1048576/115200 = ~9.10UCBRx = INT(N) = INT(9.10) = 9UCBRSx = round( ( N –INT(N) )×8 )= round( ( 9.10 –9) × 8 )=round(0.8 )=1UCA0CTL1 |= UCSSEL_2;// 选SMCLK为时钟UCAxBR0 = 9;UCAxBR1 = 0;UCAxMCTL = 0x02;//7-4:UCBRFx,3-1:UCBRSx,0:UCOS16UCBRSx 为寄存器UCAxMCTL的1-3位，所以写入0x02(00000010)例2：32768Hz频率下驱动以2400波特率异步通ACLK = REFO = ~32768Hz, MCLK = SMCLK = DCO ~1.045MHzN = fBRCLK/Baudrate = 32768/2400 = ~13.65UCBRx = INT(N) = INT(13.65) = 13UCBRSx = round( ( N –INT(N) )×8 )= round( ( 13.65 –13) × 8 )=round(5.2)=5UCA0CTL1 |= UCSSEL_1; // 选ACLK为时钟UCAxBR0 = 13;UCAxBR1 = 0 ;UCAxMCTL = 0x0A;//7-4:UCBRFx,3-1:UCBRSx,0:UCOS16UCBRSx为寄存器UCAxMCTL的1-3位，所以写入0x0A(00001010)Oversampling Baud Rate Mode Setting在oversampling mode 与分频器设置如下:UCBRx = INT(N/16)第一个调制阶段设置如下：UCBRFx = round( ( (N/16) –INT(N/16) ) × 16 )当要求更精确时，UCBRSx也可以被设置成0-7。
