汽车装配工艺模块化设计思路分析

总装工艺模块化装配一、模块化概述所谓模块就是指通过将独立配件整合起来形成一个更大的 单位。

最近几年汽车制造业开始两种生产理念的“较量”：一种 是以日系企业为主的ECU(电子控制装置）集成和标准化，实 现一个涵盖范围更大的功能，ECU群的“标准件”使之成为各 车型通用的模块；另一种是德系企业为主的产品结构多项功能 与多种配件相互关联的复杂对应关系。

这两种理念形成了目前 在汽车模块化过程中的两种思路。

模块化装配是指将整车定义为由几个主要部件组成，首先 将这几个部件预先组装起来，成为几个模块，然后在线上将这 些模块装配到车身上。

采用“模块化”生产方式有利于提高汽车零部件的品种、质量和自动化水平，提高汽车的装配质量，缩短汽车的生产周 期，降低总装生产线的成本，这些都是汽车制造商梦寐以求的。

实现模块化生产后，零配件生产商将会承担以前由汽车制造商 承担的装配工作。

随着科技发展和人们个性化的要求，汽车越来越多样化，便出现了在同一个装配车间同时生产几种产品或同一平台的不 同车型。

这种个性化的要求和流水线作业方式之间的矛盾越来 越凸显出来。

怎么来解决这一对矛盾？人们首先想到的便是汽• 159•车总装，认为把不同车型（配置）的零部件放在一起，然后装 配在车身上就可以解决这一矛盾。

这种思路和做法可行，但会 造成很多问题，如零部件装配顺序、工时、装配工具、装配质 量等。

为解决以上矛盾，汽车生产企业不断创新，积极寻求最 佳的生产方式，模块化装配和柔性化生产技术就随之产生并被 广泛应用。

二、总装工艺模块化装配的内容总装车间的模块化装配工艺，主要包括仪表台模块、前端 模块、动力总成及前悬架模块、后桥总成及后悬架模块、车门 模块等几大模块。

在精简了总装车间作业内容的同时有效地提 高了生产效率。

图7-1所示为总装工艺模块化构成简图。

汽车总装工艺三、总装工艺模块化装配设计1.仪表台模块设计(1)仪表台模块主要组成部件其简图如图7-2所示。

探讨新能源汽车系统的模块化设计思路新能源汽车的兴起，让我们对汽车行业的未来充满了期待。

而在新能源汽车的设计和制造中，模块化设计思路逐渐成为主流，成为提高效率、降低成本、增强可维护性的利器。

什么是模块化设计？模块化设计是指将系统中的各个功能单元，按照其功能和特性的不同划分成独立的模块，并通过接口标准化、模块级联的方式，实现模块之间的独立性和互换性。

在新能源汽车领域，模块化设计可以将电池、电机、控制系统等功能模块化处理，使其能够独立设计、独立制造、独立更新，从而实现系统的高度可定制化和柔性化。

模块化设计的优势1.提高效率模块化设计让各个功能模块能够独立设计和优化，不再受到其他模块的影响。

这样一来，不同的团队可以并行进行工作，大大提高了整个系统的设计和制造效率。

2.降低成本模块化设计使得各个功能模块能够标准化和通用化，降低了生产成本和研发成本。

模块化设计还使得维修更加简单，降低了维修成本。

3.增强可维护性采用模块化设计，如果某个模块出现故障，可以直接更换这个模块，而不需要对整个系统进行大规模的维修。

这样不仅节省了维修时间，也降低了维修难度。

模块化设计在新能源汽车系统中的运用1.电池模块化在新能源汽车中，电池是关键的能源存储单元。

采用电池模块化设计，可以根据需要增减电池模块的数量，实现电池容量的灵活配置，满足不同用户的需求。

2.电机模块化电机作为驱动动力的核心部件，通过电机模块化设计，可以实现电机的更换和升级变得更加简单快捷，同时也方便对电机进行维护和保养。

3.控制系统模块化控制系统是新能源汽车的大脑，控制车辆各个部件的运行和协调。

将控制系统进行模块化设计，可以实现各个功能模块的独立更新，以适应汽车系统的需求变化。

模块化设计为新能源汽车系统的设计和制造提供了全新思路和解决方案。

通过将各个功能模块进行独立设计和优化，新能源汽车可以实现更高效率、更低成本、更强可维护性的优势。

未来，随着模块化设计理念的不断发展和完善，新能源汽车系统将迎来更加灿烂的发展前景。

汽车零部件模块化设计及应用研究一、引言随着汽车产业的不断发展，市场竞争日益加剧，车企们需要不断推陈出新，提高汽车的品质和性能。

其中，汽车零部件的设计和改进起到了非常重要的作用，而模块化设计是当前研究的热点之一。

本文将探讨汽车零部件模块化设计的概念、应用以及优势等问题。

二、汽车零部件模块化设计的概念1、什么是模块化设计？模块化设计是指利用已有作为单元的零部件，采用相互连接的方式，形成新的装配式零部件的设计方法。

而模块化设计将相关元件组合在一起，形成一个独立的模块单元，进而用于不同的产品。

2、汽车零部件模块化设计的概念汽车零部件模块化设计是基于标准化的零部件硬件和软件的模块化设计。

其目标是实现不同厂家之间的共享或可互换的零部件，从而加快产品开发速度，降低成本，提高汽车品质。

三、模块化设计的应用1、加速新产品的研发和生产汽车零部件模块化设计可以加速新产品的应用开发与生产。

当新产品需要使用已有的零部件时，利用现有的模块化部件，会降低开发成本、产品开发时间和工程成本，从而加速新产品的开发。

2、降低成本由于模块化设计可以实现不同模块之间的互换性，使得厂家可以在产品生产过程中降低成本。

此外，模块化设计还可以提高生产自动化率，进一步减少成本。

3、提高汽车品质汽车模块化设计可以提高汽车部件的精度和质量控制，从而最终提高汽车整体质量水平。

此外，模块化的部件维修、更换也更加方便，可以减少整体维修成本和劳动力成本。

四、模块化设计的优势1、重复使用模块零部件可以在不同车型中重复使用，节省了生产成本，并减少了生产时间。

2、高度标准化采用模块化设计，可以将零部件变为高度标准化的零部件，从而提高了零部件生产的效率和质量。

3、自动组建通过模块化的设计，零部件可在很短的时间内自动组合成汽车整体装配，这意味着生产速度更快，制造成本大大降低。

4、高度定制化模块化的设计可以根据不同需求灵活地组合零部件成新的装置，从而降低了生产成本。

五、结论随着信息技术和自动化技术的进步，汽车零部件之间的互换性和可重复使用性将成为未来汽车零部件开发的新趋势。

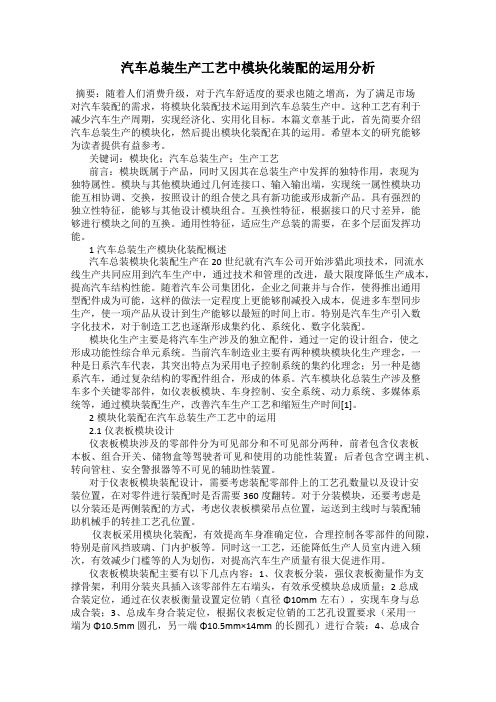

汽车总装生产工艺中模块化装配的运用分析摘要：随着人们消费升级，对于汽车舒适度的要求也随之增高，为了满足市场对汽车装配的需求，将模块化装配技术运用到汽车总装生产中。

这种工艺有利于减少汽车生产周期，实现经济化、实用化目标。

本篇文章基于此，首先简要介绍汽车总装生产的模块化，然后提出模块化装配在其的运用。

希望本文的研究能够为读者提供有益参考。

关键词：模块化；汽车总装生产；生产工艺前言：模块既属于产品，同时又因其在总装生产中发挥的独特作用，表现为独特属性。

模块与其他模块通过几何连接口、输入输出端，实现统一属性模块功能互相协调、交换，按照设计的组合使之具有新功能或形成新产品。

具有强烈的独立性特征，能够与其他设计模块组合。

互换性特征，根据接口的尺寸差异，能够进行模块之间的互换。

通用性特征，适应生产总装的需要，在多个层面发挥功能。

1汽车总装生产模块化装配概述汽车总装模块化装配生产在20世纪就有汽车公司开始涉猎此项技术，同流水线生产共同应用到汽车生产中，通过技术和管理的改进，最大限度降低生产成本，提高汽车结构性能。

随着汽车公司集团化，企业之间兼并与合作，使得推出通用型配件成为可能，这样的做法一定程度上更能够削减投入成本，促进多车型同步生产，使一项产品从设计到生产能够以最短的时间上市。

特别是汽车生产引入数字化技术，对于制造工艺也逐渐形成集约化、系统化、数字化装配。

模块化生产主要是将汽车生产涉及的独立配件，通过一定的设计组合，使之形成功能性综合单元系统。

当前汽车制造业主要有两种模块模块化生产理念，一种是日系汽车代表，其突出特点为采用电子控制系统的集约化理念；另一种是德系汽车，通过复杂结构的零配件组合，形成的体系。

汽车模块化总装生产涉及整车多个关键零部件，如仪表板模块、车身控制、安全系统、动力系统、多媒体系统等，通过模块装配生产，改善汽车生产工艺和缩短生产时间[1]。

2模块化装配在汽车总装生产工艺中的运用2.1仪表板模块设计仪表板模块涉及的零部件分为可见部分和不可见部分两种，前者包含仪表板本板、组合开关、储物盒等驾驶者可见和使用的功能性装置；后者包含空调主机、转向管柱、安全警报器等不可见的辅助性装置。

汽车装配工艺规划及相关技术分析一、引言随着汽车行业的快速发展，汽车装配工艺规划及相关技术的研究和应用变得越来越重要。

汽车针对不同的市场和消费群体需要灵活多变的装配工艺规划，以及先进的技术支持。

本文将从汽车装配工艺规划和相关技术的角度进行分析和探讨。

二、汽车装配工艺规划1.流水线装配流水线装配是目前汽车生产中最常用的装配工艺之一。

它通过将汽车生产流程分割成若干个环节，并将每个环节由不同的工人分工来完成。

流水线装配可以大幅提高生产效率，降低人力成本，减少错误率，并且能够实现大规模的产能输出。

流水线装配中需要细致的规划每个环节的工艺流程，确保每个零部件的安装和连接都精准无误。

2.柔性生产线柔性生产线是一种适应多品种、小批量的生产方式。

随着汽车市场对个性化需求的增加，柔性生产线越来越受到汽车制造商的青睐。

柔性生产线可以轻松应对不同车型的组装要求，提高生产灵活性，减少生产调整时间，降低更换模具的成本。

对于高端车型和特殊定制车型而言，柔性生产线具有重要的意义。

3.自动化装配随着工业4.0的到来，自动化装配技术正日益成熟和普及。

自动化装配不仅可以提高生产效率，降低成本，提高产品质量，还可以降低工人的劳动强度，增强生产安全性。

在汽车装配中，自动化装配技术已经开始应用在焊接、涂装、装配等环节，让汽车的生产更加智能化、精准化。

4.灵活装配单元灵活装配单元是一种小规模、小批量的装配生产方式。

它通过模块化的方式进行生产，每个装配单元可以独立工作，从而实现多品种、小批量的生产要求。

在汽车定制和个性化需求日益增长的市场中，灵活装配单元可以快速响应市场需求，提高生产效率，减少库存压力。

5.人机协作装配人机协作装配是指在汽车生产过程中，工人和机器共同完成装配任务。

工人通过与智能机器的协作，可以提高生产效率，减轻劳动强度，提高装配质量，并且可以在一定程度上应对小批量、多品种的生产需求。

人机协作装配在汽车装配中具有广阔的应用前景，将成为未来汽车生产的重要发展方向之一。

汽车装配工艺规划及相关技术分析一、引言汽车是现代社会不可或缺的交通工具，随着汽车工业的发展，汽车装配工艺也日益完善。

汽车装配工艺规划及相关技术分析是汽车生产中至关重要的一环，它涉及到汽车生产过程中的各个环节，对于提高汽车生产的效率、质量和成本控制有着重要的作用。

本文将对汽车装配工艺规划及相关技术进行分析和探讨。

二、汽车装配工艺规划汽车装配工艺规划是指在汽车生产过程中，根据设计图纸和技术要求，对汽车生产过程中的各项工艺进行规划和设计，以确保汽车零部件的装配质量和效率。

（1）装配过程的规划：包括汽车零部件的装配顺序、装配位置、装配方法等。

（2）汽车生产线的规划：包括生产线的布局、生产线产能的规划、生产线的协调和配合等。

（3）汽车质量的控制：包括装配过程中的质量检测和控制措施。

（4）成本控制：包括节约原材料、节约人力成本、提高生产效率等。

汽车装配工艺规划是汽车生产中的重要环节，它直接影响着汽车生产的效率、质量和成本控制。

良好的工艺规划能够提高生产效率，降低生产成本，提高产品质量。

三、汽车装配工艺相关技术分析1. 先进的装配技术（1）自动化装配技术：随着科技的发展，汽车生产中出现了大量的自动化装配设备，如机器人、自动化生产线等，大大提高了汽车装配的效率和质量。

（2）柔性制造技术：柔性制造技术可以根据不同的产品要求，灵活地调整生产线，以满足不同的生产需求。

2. 智能化装配技术（1）物联网技术：通过物联网技术，可以实现对汽车零部件的追踪和监控，及时发现问题并进行处理。

（2）人机协作技术：人机协作技术可以提高装配的灵活性和精度，保证了装配的质量。

（1）激光焊接技术：激光焊接技术可以大大提高汽车零部件的装配精度和质量。

汽车装配工艺规划及相关技术分析汽车装配工艺规划是指对汽车零部件的装配顺序、方式、方法等进行系统的分析、设计、计算和优化，从而使汽车装配过程科学化、规范化、高效化、低成本化。

一般而言，汽车装配工艺规划可以分为以下几个步骤：一、零部件尺寸和公差的分析：在汽车装配工艺规划之前，需要对汽车零部件尺寸和公差进行分析。

这个步骤的目的是为了确定每个零部件的精度要求，从而为后续工艺设计、工装设计等提供基础。

二、装配件的分析：在汽车装配过程中，有些零部件需要进行装配。

例如，某些零部件需要用螺栓连接，有些零部件需要用胶水固定。

在这个步骤中，需要对所有需要装配的零部件进行分析，确定它们的装配方式和顺序。

三、装配工序的确定：在确定装配顺序之前，需要将零部件进行分类，并考虑每个零部件的重量、尺寸和质量等因素。

在这个步骤中，需要将每个零部件的装配工序列出来，并确定好每个装配工序的责任人和工时。

四、工装和夹具的设计：在装配过程中，有些零部件比较小，比较难装配，这就需要使用工装和夹具。

在这个步骤中，需要考虑每个零部件的定位和夹紧方式，并设计相应的工装和夹具。

五、装配工艺的优化：在进行汽车装配工艺规划之后，还需要对装配工艺进行优化。

优化的目的是为了使整个装配过程更加规范化和高效化，并且尽可能地减少生产成本。

一、CAD技术：CAD技术是计算机辅助设计的技术，它可以帮助工程师在计算机上进行三维设计和模拟，并检查设计错误。

二、CAM技术：CAM技术是计算机辅助制造的技术，它可以帮助工程师将设计好的零部件转化为加工程序，从而实现自动化加工。

四、MES技术：MES技术是制造执行系统的技术，它可以帮助企业管理生产过程中的各个环节，包括生产计划、物料管理、质量管理、设备管理等。

总之，汽车装配工艺规划是为了实现汽车生产过程中的科学化和标准化，依靠相关技术和方法的支持，可以更加高效地完成汽车生产任务，提高企业的生产效率和利润水平。

简论汽车装配工艺模块化设计发表时间：2017-11-09T17:59:50.840Z 来源：《基层建设》2017年第19期作者：白井财[导读] 摘要：笔者主要从汽车装配的工艺特点、汽车装配工艺模块化设计要点等几方面概述了本文主题，旨在与同行共同探讨学习。

广东永强奥林宝国际消防汽车有限公司摘要：笔者主要从汽车装配的工艺特点、汽车装配工艺模块化设计要点等几方面概述了本文主题，旨在与同行共同探讨学习。

关键词：汽车装配；工艺特点；工艺模块化；设计经济的进步带来了汽车工业的高速发展，国内汽车零件的机加工水平正在迅速提高，但是汽车装配技术还相当落后。

国内许多汽车零部件与国外制造技术相当，但是组装后汽车整体性能与国外相比还相差很大，这种现象的出现主要是由于国内装配质量的不合格，也是造成我国汽车工业停留在一个低端水准，竞争力差的主要因素。

一辆合格的汽车不仅仅要求零部件质量的合格，更要求装配工艺的合格，没有合格的零部件装配就没有合格的汽车产品质量。

随着竞争的全球化发展，汽车生产厂家开始实行生产和采购全球化，设计系统化和模块化，这些转变都标志着汽车生产和汽车装配模式的系统化和模块化。

一、汽车装配概述所谓汽车装配，就是按照规定对汽车所使用的零件进行一步一步的组装在一起，使整个汽车成为一个完成品或者是半成品工艺过程。

汽车装配工艺技术的好坏影响着整个汽车质量整体性能的好坏。

汽车装配的过程就是将汽车使用的零件进行组装，根据不同的零件性能进行装配，要保证每个单元的汽车性能要进行全面化的配合，共同相互作用实现汽车整体性能最佳使用效果。

汽车装配使用的零件数量非常庞大、使用的零件种类非常多，所以在装配过程的工作量非常庞大与困难。

随着我国经济发展越来越快，人们对汽车质量与汽车整体使用的性能要求也越来越高。

目前汽车行业不光与国内汽车行业进行竞争，现在还要与国际汽车行业进行竞争，所以汽车行业的竞争也越来越激烈。

对汽车耐用力、整体性能、动力性、经济型等方面是目前人们对汽车质量不断追求的目标，对这些人们追求的目标同时也是我国汽车行业要不断完善的目标。

浅析铝合金B型车车体模块化装配工艺摘要：车辆使用铝合金材料和模块化设计制造技术，能解决车体结构轻量化问题，并且大幅简化了制造工艺，车辆结构可根据不同用户需求进行优化组合，缩短了车辆设计与制造周期，具有显著经济效益。

关键词：铝合金；模块式结构；装配在铝合金车体结构装配作业中，要了解哪些尺寸必须确保正公差(或负公差)，并妥善处理累积公差，遵循工艺要求及关键要素，只有工艺与关键要素的有序结合，才能使铝合金车体结构装配水平得到进一步提高。

一、铝合金材料特性以铝为基添加一定量其他合金化元素的合金，是轻金属材料之一。

铝合金除具有铝的一般特性外，由于添加合金化元素的种类和数量的不同又具有一些合金的具体特性。

铝合金材料特性包括：①质轻且柔软。

铝的密度为2.71g/cm3，约为钢密度的三分之一；杨氏模量也约为钢的三分之一。

②强度好。

纯铝抗拉强度约80MN/m2，是低碳钢的五分之一。

但经热处理强化及合金化强化，其强度会大幅增加，如铝合金车体常用材质6005A-T6，其最低抗拉强度为360MN/m2，能达到低碳钢相应强度值。

③耐蚀性能好。

铝合金的特性之一是接触空气时表面会形成一层致密的氧化膜，这层膜能防止腐蚀，所以耐蚀性能好。

若再对其实施“氧化铝膜处理法”，能全面防止腐蚀。

④加工性能好。

车辆用型材挤压性能好，二次机加工、弯曲加工较容易。

⑤易于再生。

铝的熔点低，再生简单。

在废弃处理时无公害，有利于环保，符合可持续发展战略。

根据铝合金车体结构及制造、运用情况、选择材料时应遵循以下原则：①从轻量化方面考虑，要求强度、焊接性、挤压加工性、维护保养性好；②从寿命方面考虑，要求耐蚀性、表面处理性高；③从制造效率方面考虑，要求焊接性、挤压加工性、成型加工性高。

二、铝合金车体发展史最早采用铝合金车体的是1952年的伦敦地铁，1954年，加拿大多伦多也采用了铝合金车体。

20世纪60年代以后，德国科隆、波思的市郊电车及铁路客车也相继实现了铝合金化。

图1模块化工艺数据库构建规程
3.3模块化工艺确定
为保证模块化的合理性，保证工艺的准确性，必须合理的对数据库中的内容进行检索。

首先，需要根据模块、零件组成的特征以及特殊工艺要求为标准值作为检索骨架，然后以各个装配流程节点的内容作为典型依据，最后再逐步完善细节内容。

模块化的工艺确定，要保证各个装配零件之间的相似性、匹配度，在这些值达到标准时，才能够构建相应的模块，从而让装配的效率得到提升。

通常来说，汽车生产总装模块化工艺设计流程为：分析装配目标信息→编写工序内容→工艺可行性识别→数据库维护→模块完善→单独装配单元流程规划。

举个例子，某汽车厂商在规划生产制造模块的过程中，以汽车各部分的结构为基础，对比相应的装配工艺差距，在确定工艺方法可行性后，划分了各个装配单元，发动机、悬挂、变速器、底盘构成了一个单元，同时模块化生产的工艺得到。
