井下电缆测量方法

井下电气设备电缆的检查维护和调整制度1. 引言井下电气设备是煤矿生产过程中的重要组成部分，而电缆是井下电气设备的基础设施之一。

为了确保井下电气设备的安全运行，需要建立一套完善的电缆检查维护和调整制度。

2. 检查维护制度2.1 检查频率电缆的检查频率应根据电缆的重要程度和工作环境的特点来确定。

一般而言，电缆的检查频率可分为日常检查、定期检查和特殊检查三种。

2.1.1 日常检查日常检查是指对电缆进行日常巡视和观察，以发现和解决可能存在的问题。

日常检查应每班次至少进行一次，并记录检查结果。

2.1.2 定期检查定期检查是指定期对电缆进行全面检查，以确保其正常运行和安全性。

定期检查的频率应根据电缆的使用寿命和工作环境来确定，一般可为每月或每季度一次。

2.1.3 特殊检查特殊检查是指对电缆在特殊情况下进行的检查，如电缆遭受冲击或过载等情况。

特殊检查应及时进行，并采取相应的维护措施。

2.2 检查内容电缆的检查内容主要包括外观检查、绝缘状态检查和连接状态检查。

2.2.1 外观检查外观检查是指对电缆外观的检查，主要包括表面是否有损伤、腐蚀、变形等情况。

外观检查时应注意检查电缆的整体情况和局部细节。

2.2.2 绝缘状态检查绝缘状态检查是指对电缆绝缘状态的检查，主要包括绝缘电阻测量和绝缘介质的检查。

绝缘状态检查可通过专用的测试仪器来进行。

2.2.3 连接状态检查连接状态检查是指对电缆连接状态的检查，主要包括连接头的检查和接地装置的检查。

连接状态检查时应注意检查连接处的紧固和接地是否正常。

2.3 维护措施根据电缆检查的结果，需要采取相应的维护措施。

维护措施主要包括修复、更换和加固。

2.3.1 修复对于电缆的损伤情况，可以通过进行修复来恢复其功能。

修复时应根据损伤的程度和位置来确定修复的方法和材料。

2.3.2 更换对于电缆的严重损坏或使用寿命已到的情况，需要进行更换。

更换时应选择合适的电缆，并按照规定的操作程序进行更换。

工程施工电缆长度怎么计量一、电缆长度的计算方法1.直接测量法直接测量法是最常用的一种计量方法，通过将测量工具（比如卷尺、测距仪）放置在电缆的端点，直接测量电缆的长度。

在实际操作中，可以将测量工具沿着电缆的路径拉伸，直至测出整段电缆的长度。

这种方法简单直观，适用于在施工现场测量小段电缆长度。

2.剖面测量法剖面测量法是通过对电缆的横截面进行测量，结合电缆的截面形状和绝缘厚度等参数，计算出电缆的长度。

这种方法适用于电缆较长或纠结的情况，可以减少直接拉伸测量的工作量。

3.电缆绕组法电缆绕组法是一种较为复杂的计量方法，通过将电缆绕绕在一个已知长度的轴上，再以一定的方法将电缆解开并测量其长度。

这种方法适用于测量长度较长的电缆，可以减少绕组引起的误差。

4.软件辅助计量法随着信息技术的发展，现在也有一些专门的软件可以用来辅助计量电缆长度。

这些软件可以根据输入的电缆参数和测量数据，自动计算出电缆的准确长度，大大提高了计量效率和准确性。

二、电缆长度计量的注意事项1.测量时应注意电缆的弯曲和拉伸程度，尽量保持电缆在测量过程中的原始状态，以减少误差。

2.在测量电缆长度时，应确保测量工具和电缆的端点对齐，避免因为测量位置不准确而导致误差。

3.在使用软件辅助计量电缆长度时，应注意输入数据的准确性和完整性，以确保计算结果的准确性。

4.在电缆长度计量完成后，应及时记录测量结果，并进行核对，以确保施工过程中的数据准确性。

通过以上介绍，相信大家对工程施工电缆长度的计量方法有了更深入的了解。

在施工过程中，准确计量电缆长度不仅有助于保证工程进度和质量，还能有效控制成本，提高工程的效益。

希望本文的介绍能对大家在工程施工中的实际操作有所帮助。

井下电缆故障的原因及判定井下电缆故障是煤矿井下安全生产的重要问题之一，其严重性不容小觑。

本文将通过对井下电缆故障的原因及判断方法的介绍，来帮助矿工和工程师避免电缆故障并确保煤矿生产的安全运行。

一、电缆故障的原因1.机械损伤井下进行工作时，可避免不了使用石钎、硐钻、潜孔钻、刮板机等大型设备或工具。

这些设备或工具在使用过程中不可避免地会对电缆管及电缆造成机械损伤，导致电缆断裂或绝缘损坏。

2.电气因素发生在煤矿电缆系统中的电气故障大致有：短路、接地和绝缘破坏。

短路一般是由于电缆芯线之间的绝缘破损，或是由于电缆芯线接触不良等原因引起的。

接地是指电缆芯线与大地之间的绝缘失效，这是一种极为严重的电气故障。

绝缘破损是指电缆的绝缘层被损坏，使电缆芯线裸露在外。

3.环境因素井下环境的潮湿、高温、高压等都是导致电缆故障的环境因素。

潮湿使电缆绝缘层受潮，降低了其绝缘能力；高温会使电缆芯线温度过高，降低了其导电能力；高压是指电缆运行中电压超过其设计值，从而引起电缆绝缘层的破坏。

二、电缆故障的判断方法1.巡检法巡检法是指通过定期在井下对电缆系统进行检查以发现电缆故障的方法。

巡检时要注意电缆的机械损伤、电气连接、绝缘状态和大地连接等情况，特别要检查电缆的端头部分。

2.测量法测量法一般是通过测试仪器的测量来发现电缆故障。

常用的测量方法有：绝缘电阻测试、漏电流测试、低压电缆局部放电测试、高压测试、雷电潜伏故障检测等。

3.故障源定位法故障源定位法是指根据测量结果和电缆故障的特点来定位故障源的方法。

常用的故障源定位方法有绝缘电阻测试和时间域反射法。

综上所述，井下电缆故障的产生原因是多方面的，其影响也是十分严重的。

为了保证井下生产的安全及稳定，必须要采取一些措施来避免电缆故障。

判断电缆故障时，可以综合使用巡检法、测量法和故障源定位法，以便及时发现并排除故障源。

对于电缆故障，必须要采取的措施是及时更换或修补电缆，以确保井下生产的顺利进行。

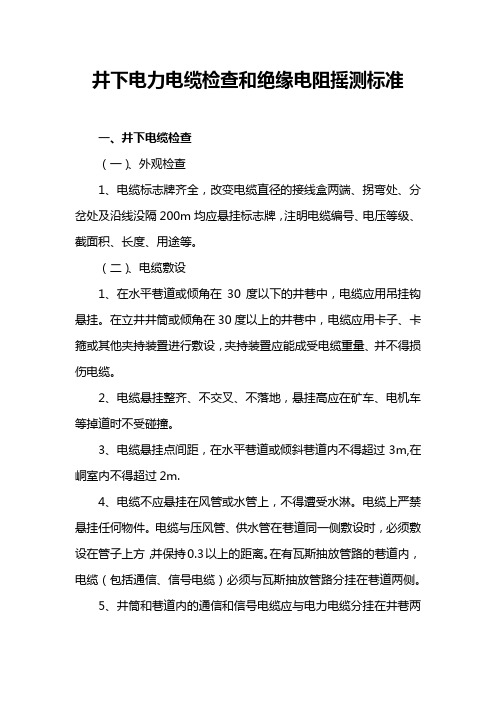

井下电力电缆检查和绝缘电阻摇测标准一、井下电缆检查（一）、外观检查1、电缆标志牌齐全，改变电缆直径的接线盒两端、拐弯处、分岔处及沿线没隔200m均应悬挂标志牌，注明电缆编号、电压等级、截面积、长度、用途等。

（二）、电缆敷设1、在水平巷道或倾角在30度以下的井巷中，电缆应用吊挂钩悬挂。

在立井井筒或倾角在30度以上的井巷中，电缆应用卡子、卡箍或其他夹持装置进行敷设，夹持装置应能成受电缆重量、并不得损伤电缆。

2、电缆悬挂整齐、不交叉、不落地，悬挂高应在矿车、电机车等掉道时不受碰撞。

3、电缆悬挂点间距，在水平巷道或倾斜巷道内不得超过3m,在峒室内不得超过2m.4、电缆不应悬挂在风管或水管上，不得遭受水淋。

电缆上严禁悬挂任何物件。

电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3以上的距离。

在有瓦斯抽放管路的巷道内，电缆（包括通信、信号电缆）必须与瓦斯抽放管路分挂在巷道两侧。

5、井筒和巷道内的通信和信号电缆应与电力电缆分挂在井巷两侧，如受条件限制：在井筒内，应敷设在距电力电缆0.3m以外的地方，在巷道内，应敷设在电力电缆上方0.1m以上的地方。

6、高、低压电力电缆敷设在巷道同一侧时，高、低压电缆之间的距离大于0.1m，高压电缆、低压电缆之间的间距不得小于50mm。

7、电缆严禁用铁丝吊挂。

8、电缆穿过墙壁部分应用套管保护，并严密封堵管口。

（三）、电缆连接1、电缆之间的连接，必须用电气设备性能相符合的接线盒。

电缆线芯必须使用压线板（卡抓）或线鼻子与电气设备进行连接。

2、电缆芯线的连接严禁绑扎，应采用压接或焊接，连接后的接头电阻不应大于同长度芯线电阻的1.1倍，其抗拉强度不应小于原芯线的80%，不同材质的芯线的连接应采用过渡接头，其过渡接头电阻值不应大于同长度芯线电阻值的1.3倍。

（四）、电缆运行1、矿井电缆线路禁止升压运行和过负荷运行。

2、电缆表面温度：低压电缆不得超过55度，高压电缆一般不得超过35度。

电缆检测方案1. 背景介绍电缆是现代社会中不可或缺的基础设施之一，广泛应用于电力传输、通信、照明等领域。

然而，随着电缆的使用时间的增长，电缆老化、损坏等问题也逐渐浮出水面，给系统稳定性和安全性带来了隐患。

因此，及时、准确地检测电缆的状态成为了保障电缆可靠运行的关键。

2. 电缆检测方法2.1. 红外热成像法红外热成像法是一种非接触式的电缆检测方法，通过测量电缆表面的红外辐射，可以获取电缆表面的温度分布图像。

通过分析图像中的温度异常区域，可以判断电缆是否存在故障。

优点： - 非接触式检测，不会对电缆造成任何损坏； - 能够检测到电缆表面的温度异常，提前发现潜在故障。

缺点： - 无法检测到电缆内部的故障； - 受环境温度、湿度等因素的影响。

2.2. 声波检测法声波检测法通过将电缆内部注入声波信号，并接收回波信号，分析回波信号的特征，判断电缆内部是否存在故障。

优点： - 能够检测到电缆内部的故障，如接头松动、绝缘破损等； - 检测结果准确可靠。

缺点： - 需要专用设备进行检测； - 对电缆造成一定程度的干扰。

2.3. 输电损耗测量法输电损耗测量法通过测量电缆传输过程中的功率损耗，反推电缆的状态。

根据电缆的类型、长度、载流量等参数，通过测量电缆两端的电压、电流，可以计算电缆的电阻、电导等参数，并进一步判断电缆是否存在故障。

优点： - 非常准确地判断电缆的状态； - 需要的设备简单、易于操作。

缺点： - 需要对电缆进行断电操作，影响系统的正常运行； - 无法检测到电缆较小的故障。

3. 电缆检测方案选择不同的电缆检测方法适用于不同的场景和要求。

在选择电缆检测方案时，应根据实际情况进行综合考虑。

•对于电缆表面温度异常检测，可使用红外热成像法；•对于电缆内部故障的检测，如接头松动、绝缘破损等，可使用声波检测法；•对于较为精确的电缆状态判断，可使用输电损耗测量法。

同时，建议采用多种方法相结合的方式进行综合检测，以提高检测的准确性和可靠性。

井下使用摇表、万用表安全技术措施井下电气设备检修时需使用非防爆兆欧表和万用表，兆欧表在使用时会产生500-5000V的电压，产生的高压威逼现场作业人员的人身平安，且易产生电火花，引爆瓦斯，造成瓦斯爆炸事故。

为确保兆欧表使用期间现场作业人员及矿井的平安，规范“摇表”和“万用表”等非矿用一般型携带式电气测量仪表的使用，特制定以下平安技术措施。

一、使用前留意事项1、使用前应持有相关负责人签字后的《非矿用电器入井使用措施及申请》单，否则严禁使用。

2、“摇表”和“万用表”入井前，必需在地面检查，确保完好灵敏牢靠否则严禁使用。

3、“摇表”和“万用表”必需由电工携带和使用，其他人员严禁使用和乱动，使用后准时升井，严禁存放在井下。

4、兆欧表必需与瓦斯便携仪协作使用，使用前先用瓦斯便携仪测量四周20m范围内瓦斯浓度，连续监测施工地点的瓦斯浓度，当瓦斯浓度低于0.5%时方可进行绝缘测试或对兆欧表完好状况进行检查作业。

5、依据被测设备的绝缘等级合理选择兆欧表的电压等级及测量范围，防止因兆欧表选择不合理造成对设备或兆欧表的损坏。

6、测量前必需对兆欧表完好状况进行检查，检查方法如下：首先将兆欧表两根线断开，按120转/分的速度摇动手柄，观看指针是否指在“∞”位置；再将兆欧表的两根线进行短接，缓慢摇动手柄，观看指针是否回零。

7、使用兆欧表前必需切断被测设备的上级电源，并用于其电压等级相符的验电笔进行验电，充分放电后方可进行绝缘摇测。

8、对设备进行绝缘摇测前必需清理好被测设备绝缘部分的卫生，避开因绝缘部分卫生差造成爬电距离小，导致测量数据误差较大。

测量电缆时，要清理好电缆两侧绝缘部分的卫生，测量电缆的另一侧要进行防护，若电缆长度超过20m时要对电缆两侧的瓦斯浓度分别进行检测，20m范围内瓦斯浓度低于0.5%时方可进行绝缘测试。

9、测量前将兆欧表两根测量线的鳄鱼夹夹紧被测导体或接地部位，防止因接触不实造成测量时有火花消失。

二、摇表的使用方法及留意事项：1、首先选用与被测元件电压等级相适应的摇表，对于500V及以下的线路或电气设备，应使用500V或1000V的摇表。

电缆线径测量方法
一、切割法：
1.选择一段电缆线，将其切割成合适的长度。

2.使用卡尺、游标卡尺或螺旋测微器等工具对切割的电缆线进行准确测量。

3.记录测量结果。

二、光学测量法：
1.使用显微镜或投影仪等光学设备提供高精度的测量。

2.将电缆线放置在光学仪器的工作台上。

3.调整仪器的放大倍率和焦距，以获得清晰的图像。

4.使用光学仪器的测量刻度尺或其他测量功能恢复电缆线的直径。

三、激光测量法：
1.使用激光测量仪器对电缆线进行直接测量。

2.将电缆线放置在激光测量仪器的工作台上。

3.启动激光测量仪器，将其激光束对准电缆线的中心。

4.仪器将自动测量电缆线的直径，并将结果显示在屏幕上。

四、电感测量法：
1.将待测电缆线通入一个高频电感器中。

2.测量电感器的电感值，并记录结果。

3.根据电感测量结果和电阻率数据，计算出电缆线的直径。

需要注意的是，不同的电缆线测量方法适用于不同的场景和电缆线类型。

在实际应用中，需要根据具体情况选择合适的测量方法，并确保测量的准确性和可重复性。

此外，电缆线测量还需要注意以下几点：
1.在选择测量工具时，应选择高精度的仪器，以确保测量结果的准确性。

2.在测量过程中，应注意保持测量仪器和电缆线的稳定状态，防止外界振动对测量结果的影响。

3.在进行测量前，应确保电缆线表面干净、整洁，以避免测量误差。

4.在进行大量测量时，可以进行多次测量并取平均值，以提高测量结果的可靠性。

地下电缆走向探测方案1. 引言在城市建设和基础设施建设过程中，地下电缆的准确定位和走向探测是一项重要的任务。

地下电缆走向的准确探测对于避免损坏电缆、提高工作效率以及降低工程成本具有重要意义。

本文将介绍一种地下电缆走向探测方案，旨在为相关工程人员提供参考。

2. 方案概述地下电缆走向探测方案基于以下原理：利用电磁感应技术，测量地下电缆的电磁场分布，通过分析电磁信号的强度和方向，可以确定电缆的走向以及深度。

该方案具有非侵入性、高效性和精确性的特点。

3. 实施步骤3.1 设备准备首先，需要准备以下设备：•地下电缆探测仪：用于测量地下电缆的电磁信号。

•接地极：用于与地下电缆建立电磁感应环境。

•GPS定位设备：用于标记电缆位置和记录测量数据。

3.2 测量过程1.安装接地极：选择地下电缆附近的一个地点，将接地极插入地面，并确保接地良好。

2.连接地下电缆探测仪：将地下电缆探测仪与接地极通过电缆连接。

3.开始测量：打开地下电缆探测仪，开始对地下电缆的电磁场进行测量。

4.记录数据：使用GPS定位设备标记每次测量的位置，并记录测量数据。

5.数据分析：将测量数据导入计算机，利用专业软件进行数据分析，并生成地下电缆走向的图表或报告。

4. 注意事项在进行地下电缆走向探测时，需要注意以下事项：•操作人员需要具备相关的专业知识和操作技巧，以确保测量的准确性和可靠性。

•需要避免人为干扰，例如避免在测量过程中携带金属物品等干扰信号。

•在进行电磁感应探测时，需确保周围环境没有干扰源，例如高压电线、大型机械设备等。

5. 结论地下电缆走向探测方案通过使用电磁感应技术，可以准确测量地下电缆的走向和深度，为相关工程人员提供了一种可靠、高效的探测方法。

在实施过程中，需要注意操作人员的操作技巧和相关注意事项，以确保测量结果的准确性。

该方案具有实用性和可行性，可在城市建设和基础设施建设中得到广泛应用。

参考文献：[1] Zhang, X., & Li, J. (2018). A new induction equations model for induced voltage in high-voltage cables. International Journal of Electrical Power & Energy Systems, 104, 170-177.[2] Frank, T., et al. (2016). Electrografting of Polyaniline Nanofilms on Underground Cables and In Situ Monitoring of the Protectiveness Combining Admittance Spectroscopy and Electromagnetic Fields. ACS applied materials & interfaces, 8(9), 6271-6280.。

煤矿井下电缆发生故障时的处理方法电缆在煤矿井下承担着重要的作用，一旦电缆发生故障，不仅会影响矿井的正常生产，还会对工人的生命安全造成威胁。

因此，及时处理电缆故障是非常重要的。

本文将介绍几种处理煤矿井下电缆故障的方法。

方法一：使用电压表检测故障位置当电缆发生故障时，可以使用电压表检测故障位置。

具体操作步骤如下：1.选择一段正常的电缆作为参考线，用电压表测量其两端电压，记录下来；2.将被测电缆分别与参考线相连，并用电压表测量电缆两端电压；3.如果被测电缆两端电压与参考线两端电压相等，则电缆无故障。

如果不相等，则表示被测电缆中间有故障，同时可以根据电压表指示值确定故障位置。

方法二：使用电缆接头修复电缆故障当电缆故障位置确定后，可以采用接头技术修复电缆故障。

具体操作步骤如下：1.切断电缆故障点附近5cm左右的电缆皮；2.用油纸或吸水纸将电缆皮擦净，并用细砂纸打磨电线；3.将电缆故障点和引线用接头连接，并复合环氧树脂进行封闭。

方法三：更换故障电缆如果电缆故障太严重，无法通过接头修复，则需要更换故障电缆。

具体操作步骤如下：1.切断故障电缆两端，并将其拆除；2.安装新的电缆，并用接头连接；3.对连接处进行检测，确保连接良好。

注意事项1.在处理煤矿井下电缆故障时，一定要注意安全。

在排查故障时，必须关闭相关设备的电源，并采取适当的防护措施；2.在更换故障电缆时，应使用符合标准的电缆，并严格按照技术要求进行安装和接头处理；3.长期运行的电缆必须定期检测，以发现潜在的故障。

总结煤矿井下电缆故障处理方法主要包括使用电压表检测故障位置、使用电缆接头修复故障和更换故障电缆。

在实际操作中，要注意安全，严格遵守技术标准和操作规程。

只有这样，才能确保电缆故障得到及时和有效的处理，保证煤矿的正常生产和工人的生命安全。
