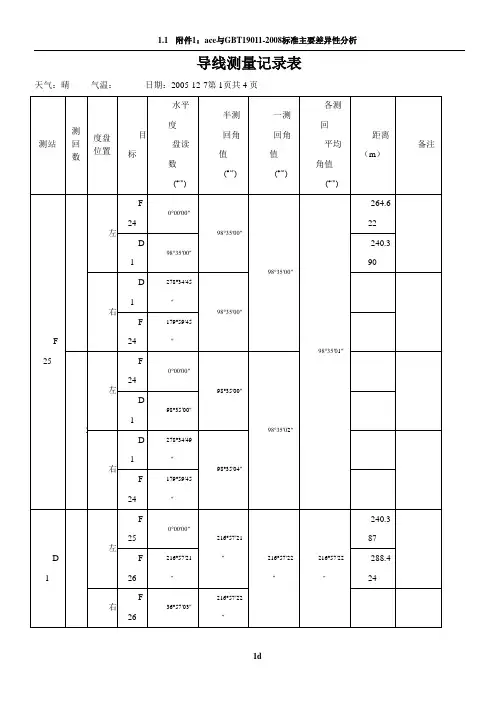

表单模板观测：现场签字 记录：现场签字 前视：现场签字 后视：现场签字 计算：现场签字 复核：现场签字填表说明一、填表须知本表适用于加密控制点、施工加密桩导线测量（复测）观测记录填写。
本表所填写内容应真实可靠，无虚假成份。
二、填写流程准备工作：填写工程名称→导线名称→天气→年月日→仪器型号→仪器编号→加常数K →乘常数R→气压mb（录入仪器）→温度℃（录入仪器）。
记录内容：填写测站点号→测回数→照准点号→正镜照准目标点（测量并记录角度和距离）→倒镜照准目标点（测量并记录角度和距离）→计算2C（超限应重测）→计算正倒镜平均值、归零后的方向值、角度平均值、距离平均值。
签字确认：复核无误后，现场签字确认。
三、内容要点导线测量的布网、观测（设站、测设）、计算、平差等工作及精度要求，应根据工程特点执行相应的规范、标准、规程要求。
观测前，应对所使用的仪器和设备进行常规检校，检查仪器内部参数设置是否正确。
各测回间宜按180除以测回数配置度盘。
观测结束后，应对外业记录手簿进行检查，当使用电子记录时，应及时导出原始观测记录并打印保存。
应取各测回水平角、平距观测的平均值作为测站成果。
四等导线测回数：0.5″级2测回、1″级4测回、2″级6测回；一级导线测回数：2″级2测回。
四、注意事项采用闭合导线进行施工加密桩测量时必须检查3个已知点的几何关系。
正倒镜：盘左是指观测者对着望远镜的目镜时，竖盘位于望远镜的左边，又称为正镜。
盘右是指观测者对着望远镜的目镜时，竖盘位于望远镜的右边，又称为倒镜。
一测回内2C互差或同一方向值各测回较差超限时，应重测超限方向，并应联测零方向。
所有施工测量工作都必须执行测量复核制。
表格应做到填写规范、字迹清晰、内容完整、签字齐全。
本表未尽事宜，参见国家行业规范、标准及集团公司下发的有关文件。
第 页，共 页观测： 记录： 前视： 后视： 计算： 复核：。
井下导线测量1井下导线测量隧道内（井下）平面控制测量通常有两种形式：当直线隧道长度小于1000m。
曲线长度小于500m时，可不做洞内平面控制测量，而是直接以洞口控制桩为依据，向洞内直接引测隧道中线，作为平面控制。
但当隧道长度较长时，必须建立洞内紧密地下导线作为洞内平面控制。
地下导线的起始点通常设在隧道(矿井)的洞口、平坑口、斜井口，而这些点的坐标是通过联系测量或直接由地面控制测量确定的。
地下导线等级的确定取决于隧道的长度和形状，第一节实习安排一、实习任务：熟悉井下测量的测量环境，完成井下一条导线的测量二、实习时间：2008—2009学年12月8日----15日三、实习地点：学院模拟矿井内四、组员：贾石虎、崔洋、蒲秀娟、徐佳、刘祥、张黄星、向淼五、实习仪器：拓扑康（330）全战仪（一台）、棱镜（两个）、脚架（三副）、卷尺（三把）、矿灯（7个）第二节井下导线测量一、地下导线的特点1．地下导线由隧道洞口等处定向点开始，按坑道开挖形状布设，在隧道施工期间，只能布设成支导线形式，随隧道的开挖而逐渐向前延伸。
2．地下导线一般采用分级布设的方法：先布设精度较低、边长较短（边长为25~50m）的施工导线；当隧道开挖到一定距离后，布设边长为50~100m的基本导线；随着隧道开挖延伸，还可布设边长为150~180m的主要导线，如图11-3示。
三种导线的点位可以重合，有时基本导线这一级可以根据情况舍去，即直接在施工导线的基础上布设长边主要导线。
长边主要导线的边长在直线段不宜短于200m，曲线段不短于70m，导线点力求沿隧道中线方向布设。
对于大断面的长隧道，可布设成多边形闭合导线或主副到导线环，如图11-4示。
由平行到导坑时，应将平行导坑单导线与正洞导线联测，以资检核。
3．洞内地下导线点应选在顶板或地板岩石等坚固、安全、测设方便与便于保存的地方。
控制导线（主要导线）的最后一点应尽量靠近贯通面，以便于实测贯通误差。
对于地下坑道的相交处，也应埋设控制导线点。
