接入网培训附件4联通接入网交维项目工程验收流程规范要求

附件二：智能WIFI接入项目综合布线及设备安装施工要求规范及验收标准编制单位：编制日期：2015-7-3版本编号：V1.0为了公司WIFI接入项目符合行业通用标准及公司标准，树立公司良好品牌形象，给客户创造稳定、安全、可靠的WIFI接入使用环境，同时保质保量地完成项目任务、明确质量监查技术规范，特制定本施工参考标准。

本标准可作为公司WIFI接入项目施工质量的监查细则和对工程竣工验收的考评依据，又可作为公司工程施工的技术指导标准。

目录施工要求规范及验收标准...........................................................................................................- 0 - 目录 ..............................................................................................................................................- 1 -一、综合布线施工标准...............................................................................................................- 2 -1.1施工前准备....................................................................................................................- 2 -1.1.1进场前准备........................................................................................................- 2 -1.1.2施工前准备........................................................................................................- 2 -1.2线缆敷设标准................................................................................................................- 2 -1.2.1线缆布放标准....................................................................................................- 2 -1.2.2新开检修孔标准................................................................................................- 4 -二、无线设备安装标准...............................................................................................................- 5 -2.1 AP安装标准 .................................................................................................................- 5 -2.1.1室内AP安装......................................................................................................- 5 -2.1.2室外AP安装......................................................................................................- 5 -2.2 机房设备安装标准.......................................................................................................- 6 -三、无线系统拓扑架构...............................................................................................................- 6 -3.1小AC管理模式 .............................................................................................................- 6 -3.2云AC管理模式 .............................................................................................................- 7 -四、无线系统验收标准...............................................................................................................- 8 -4.1施工资料........................................................................................................................- 8 -4.2验收确认单....................................................................................................................- 8 -综合布线施工验收确认单...................................................................................................- 9 - 设备信息收集表................................................................................................................ - 10 -一、综合布线施工标准1.1施工前准备1.1.1进场前准备➢进场前需至少提前2天电话向客户负责人预约进场；➢需与客户负责人提前告知并确认施工时间及计划；➢施工工具准备，以下为参考建议：网线钳、水晶头、巡线仪、测线仪、一字螺丝刀、十字螺丝刀、接线板、扎带、尖嘴钳、标签纸、透明胶带、美工刀；➢线缆及材料参考标准：（特殊情况以项目要求为准）a)网线：室内（外）超五类非屏蔽，普天或同等品牌以上；b)光缆：4芯单模通信专用（室内外），长飞或同等品牌以上；c)标签：行业专用标签打印机，兄弟或同等品牌以上；d)水晶头：RJ45型非屏蔽，TCL或同等品牌以上；e)光纤收发器：千兆单/双模，netlink或同等品牌以上；1.1.2施工前准备➢核对现场与图纸的中心机房、楼层弱电井、检修孔位置是否有出入；➢核对现场综合布线路径，并与客户负责人确认施工工艺及路径；➢确认各点位AP布放位置及可实施性；➢如有新开检修孔需与客户负责人确认位置及修复标准；➢确定打开弱电间、中心机房门锁的接口人和时间段；➢确定现场可施工时间段；➢沟通当日施工完成后的剩余物料保管位置和时间；➢施工期间的用电协商；➢按项目要求准备标签、图纸、及相应表格；➢记录设备编号，及其对应的设备序列号。

设备入网验收规范1. 引言设备入网验收是指对新设备完成各项配置后，进行网络连接测试和功能测试，确保设备能够正常接入网络并满足预期工作要求的一项重要工作。

本文档旨在规范设备入网验收流程，确保验收工作的准确性、全面性和高效性。

2. 验收准备2.1 验收人员配备设备入网验收由网络管理员和相应设备维护人员共同完成。

验收人员应具备一定的网络知识和相关设备的操作经验，能够熟练操作设备并进行基本的网络故障排除。

2.2 验收环境准备在进行设备入网验收前，需要确保验收环境已经具备完善的网络基础设施。

包括网络接入点、交换机、路由器、防火墙等设备已经配置完成且正常工作。

3. 验收流程3.1 网络连接测试3.1.1 设备接入将待验收设备与网络接入点通过合适的物理介质进行连线，确保物理连接正常。

3.1.2 IP地址配置为设备分配合适的IP地址，确保设备与网络处于相同的网段，并且没有冲突的IP地址。

3.1.3 网络连通性测试使用ping命令或其他网络连通工具，测试设备与网络之间的连通性。

确认设备能够正常与其他设备进行通信。

3.2 功能测试根据设备的具体功能和使用要求，进行相应的功能测试。

3.2.1 网络服务测试针对设备提供的网络服务，例如Web服务器、FTP服务器、数据库等，通过相应的客户端工具进行网络服务访问测试。

确认设备能够正常提供所需的网络服务。

3.2.2 安全测试针对设备的安全功能，例如防火墙、用户身份验证等，在合适的场景下进行相应的安全测试。

确认设备能够有效地保护网络安全。

3.2.3 性能测试针对设备的性能要求，例如网络带宽、并发连接数等，通过相应的性能测试工具进行性能测试，确认设备能够满足性能要求。

3.2.4 故障恢复测试通过模拟设备出现故障的情况，例如断电、掉线等，测试设备的故障恢复能力。

确认设备在故障恢复时能够及时地将服务恢复正常。

4. 验收记录对每个设备的入网验收过程进行详细记录，并做好相应的文档存档。

验收记录应包括以下内容：•设备基本信息（设备名称、型号、序列号等）•验收时间和地点•验收过程中发现的问题及解决情况•设备网络配置信息•功能测试结果汇总•验收人员签字确认5. 验收总结根据设备入网验收的结果，对验收过程中存在的问题进行总结，提出相应的改进措施。

有线接入网设备安装工程验收规范1. 引言有线接入网设备安装工程验收是指在完成有线接入网设备的安装工程后，对其进行检查、测试和评价，以确保设备安装合格，具备预期功能和性能。

本文档旨在规范有线接入网设备安装工程验收的过程和要求，以提供参考和指导。

2. 验收准备在进行有线接入网设备安装工程验收之前，需要进行以下准备工作：2.1 设备清单准备一份带有详细设备信息的设备清单，包括设备名称、规格型号、数量等。

该清单应与实际安装设备相符。

2.2 环境准备确保安装环境满足设备的要求，包括电源供应、空调温度、通风等方面。

2.3 安装文档准备设备的安装文档和操作手册，以便在验收过程中参考。

3. 验收步骤3.1 外观检查首先对有线接入网设备的外观进行检查，包括外壳、面板、端口等部分的完整性和无损坏情况。

3.2 连接测试连接有线接入网设备至相应的网络环境，并进行连接测试。

验证设备的电源、网线、网络连接的正常性。

3.3 功能测试在连接正常的情况下，对有线接入网设备的功能进行测试。

根据设备的功能特点，进行相应的测试，包括但不限于网络连接、数据传输、配置设置等测试。

3.4 性能测试利用相应的测试工具和方法对有线接入网设备的性能进行测试。

测试内容可以包括带宽测试、传输速率测试、延迟测试等。

3.5 安全性测试对有线接入网设备的安全性能进行测试，包括是否存在安全漏洞、是否能抵御入侵攻击等。

4. 验收评价根据验收步骤中的检查、测试结果，对有线接入网设备进行评价。

评价可以包括以下几个方面：4.1 安装质量评价评估有线接入网设备的安装质量，包括安装是否规范、线缆布线是否整齐、设备定位是否合理等。

4.2 功能性能评价评估有线接入网设备的功能性能，确保其满足预期的功能需求。

4.3 安全性能评价评估有线接入网设备的安全性能，包括网络安全防护能力和安全设置是否合理。

4.4 总结和建议对有线接入网设备的安装工程进行总结和建议，以改进和提升安装质量和性能。

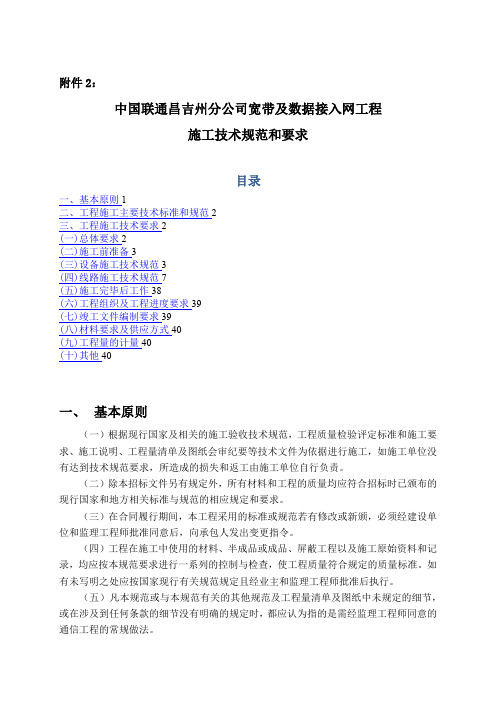

附件2：中国联通昌吉州分公司宽带及数据接入网工程施工技术规范和要求目录一、基本原则1二、工程施工主要技术标准和规范2三、工程施工技术要求2(一)总体要求2(二)施工前准备3(三)设备施工技术规范3(四)线路施工技术规范7(五)施工完毕后工作38(六)工程组织及工程进度要求39(七)竣工文件编制要求39(八)材料要求及供应方式40(九)工程量的计量40(十)其他40一、基本原则（一）根据现行国家及相关的施工验收技术规范，工程质量检验评定标准和施工要求、施工说明、工程量清单及图纸会审纪要等技术文件为依据进行施工，如施工单位没有达到技术规范要求，所造成的损失和返工由施工单位自行负责。

（二）除本招标文件另有规定外，所有材料和工程的质量均应符合招标时已颁布的现行国家和地方相关标准与规范的相应规定和要求。

（三）在合同履行期间，本工程采用的标准或规范若有修改或新颁，必须经建设单位和监理工程师批准同意后，向承包人发出变更指令。

（四）工程在施工中使用的材料、半成品或成品、屏蔽工程以及施工原始资料和记录，均应按本规范要求进行一系列的控制与检查，使工程质量符合规定的质量标准。

如有未写明之处应按国家现行有关规范规定且经业主和监理工程师批准后执行。

（五）凡本规范或与本规范有关的其他规范及工程量清单及图纸中未规定的细节，或在涉及到任何条款的细节没有明确的规定时，都应认为指的是需经监理工程师同意的通信工程的常规做法。

（六）当适用于工程的几种标准与规范出现意义不明或不一致时，应由监理工程师作出解释和校正，并就此向承包人发出指令。

除非本规范另有规定，在引用的标准或规范发生分歧时，应按以下顺序优先考虑。

1、中华人民共和国国家标准。

2、有关部门的标准与规范。

（七）投标方在中标后不得转包给第三方。

（八）招标方有权在签定最终合同前，根据需要修改本规范书。

规范书的最终解释权在招标方。

二、工程施工主要技术标准和规范(一)GB 50374-2006《通信管道工程施工及验收规范》(二)信部规[2008]110号文发布的《通信建设工程安全生产操作规范》(三)YD 5039-2009《通信工程建设环境保护技术暂行规定》(四)YD 5059-2005《电信设备安装抗震设计规范》(五)YD/T 1173-2010《通信电源用阻燃耐火软电缆》(六)《通信工程建设标准体系》YD/T 5183-2010(七)YD 5121-2010通信线路工程验收规范(八)YD/T 5152-2007光缆进线室验收规定(九)CECS 177:2005城市地下通信塑料管道工程施工及验收规范(十)Q/BJT 08-2008EPON综合接入网工程施工及验收规范(十一)Q/BJT 05-2009光接入网络线路施工和验收规范(十二)Q/BJT 01-2007用户通信终端设备入户安装（标准服务）技术规范(十三)Q/BJT 08-2007用户通信终端设备入户安装（延伸服务）技术规范(十四)各专业其它标准以设计图要求为准三、工程施工技术要求(一)总体要求1.必须按照联通公司相关规定进行进行割接工作，确保现有网络正常运行。

运行维护规程接入网设备分册中国联合网络通信集团有限公司二零一零年六月目录第一章总则 --------------------------------------------------------------------------------------- 2第二章运行维护责任界面-------------------------------------------------------------------- 3第三章故障处理及上报 ----------------------------------------------------------------------- 6第四章ADSL宽带接入设备的维护管理------------------------------------------------- 8第五章以太网宽带接入设备的维护管理------------------------------------------------10第六章光纤接入网设备的维护管理------------------------------------------------------12第七章接入线路的维护管理----------------------------------------------------------------17第八章测量台的维护管理-------------------------------------------------------------------19第九章WLAN无线接入设备的维护管理-----------------------------------------------20第十章网络设备运行维护质量管理------------------------------------------------------23附录一：接入网设备系统中断的紧急故障处理流程框图 -----------------------------29附录二：宽带客户装移机流程-----------------------------------------------------------------30附录三：宽带客户修障流程--------------------------------------------------------------------31附录四：中国联通接入网维护仪器仪表配置建议标准---------------------------------32附录五：用户线信号技术指标-----------------------------------------------------------------33附录六：缩略语 ------------------------------------------------------------------------------------34第一章总则第1条接入网是由业务节点接口（SNI）和相关用户网络接口（UNI）之间的一系列传送实体所组成的，为传送电信业务提供所需承载能力的实施系统。

中国联通长途传输网工程验收管理办法中国联通长途传输网工程验收管理办法（试行）中国联合通信有限公司基础网络部第一章总则第一条为加强长途传输系统工程验收管理工作，规范工程验收程序，确保通信工程建设质量，根据国家颁布的《建设项目竣工验收办法》以及信息产业部和中国联合通信有限公司的有关验收规定，特制定本办法。

第二条本办法适用于中国联通省际、省内长途传输系统工程新建、改建、扩建及相关技术改造的建设项目的验收。

第三条工程验收分为初步验收(初验)、竣工验收（终验）两个阶段。

初验在工程完工后半个月内进行，初验通过后立即进入试运行阶段（试运行期根据设计或合同的规定确定）。

完成试运行后必须及时组织竣工终验。

第四条本办法明确了中国联通长途传输系统工程验收的原则、条件、依据、分工组织、流程、验收方法、验收项目等内容。

为了做到工程验收的规范化、程序化、适应性和有效性，本办法对工程竣工技术文件的格式、内容、编制作了较具体的规定第五条本办法的最终解释权属于中国联通基础网络部。

第二章竣工验收的作用第六条工程项目按照批准的设计图纸和文件的内容全部建成，达到使用条件的称为工程竣工。

第七条竣工验收的作用有以下几点：1、全面考察工程项目设计和施工的质量，以便及时发现和解决存在的问题，以保证项目按设计要求的各项技术经济指标正常使用；2、加强固定资产投资的管理。

通过竣工验收办理固定资产交付使用的手续，总结建设经验，提高建设项目的经济效益和管理水平；3、解决工程项目遗留问题。

通过验收，可以研究这些问题的解决办法和措施，从而使项目尽快投入使用，发挥效益。

第三章竣工验收的主要任务第八条工程项目经过竣工验收，由建设单位交付使用单位使用，并办理各项工程移交手续，标志着这个工程项目的结束。

这个阶段的主要工作是：1、建设单位、勘察和设计单位、施工单位要分别对工程项目的决策和论证、勘察和设计以及施工的全过程，进行最后的评价。

也就是对工程管理全过程进行系统的检验；2、办理建设工程的验收和交接手续，办理竣工结算和竣工决算，办理工程档案资料的移交，办理工程保修手续等整个工程项目的结束工作、移交工作和善后清理工作全部办理完毕。

可编辑中国联通WLAN系统工程验收规范中国联通网络公司2010年8月可编辑目次目次 (I)1总则 (2)2名词与术语 (2)3工程验收组织和分工 (2)4工程验收流程 (3)5工程验收内容 (3)5.1 验收指标 (4)5.2 验收测试方法 (6)5.3 验收记录表格 (27)6设备验收 (29)7工程初验 (29)8工程试运行 (30)8.1 试运行要求 (30)8.2 试运行观察项目及指标 (30)8.3 试运行报告 (30)9工程终验 (30)9.1 工程竣工技术文件 (31)9.2 工程验收要求和内容 (31)10附录A本规范用词说明 (31)1 总则1.1.1 本规范是中国联通WLAN网络的施工质量检查、随工检验和交工验收的技术依据，适用于新建WLAN系统工程。

扩建和改建工程参照执行。

1.1.2 本规范适用于WLAN系统工程的施工和验收。

1.1.3 施工单位应严格执行本规范的规定，加强施工质量的检查工作，确保工程的施工质量。

1.1.4 施工单位制定的施工工艺操作规程应贯彻执行本规范的要求。

1.1.5 工程中各方应做到分工明确，对不符合要求的项目，应查明原因，分清责任，进行整改。

凡由施工单位造成的，应由施工单位负责返修至合格为止。

1.1.6 执行本规范个别条文有困难时，应充分论述理由，并提供报告呈主管部门审批。

1.1.7 工程竣工验收应执行《邮电通信建设工程竣工验收办法》的规定，其验收项目的内容应按工程设计和本规范的规定办理。

1.1.8 本规范未尽事宜参照相应国家标准或行业标准。

1.1.9 下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

2 名词与术语3 工程验收组织和分工（1）验收工作采取“统一部署、分步实施、协调配合、责任到人”的方针。

有线接入网设备安装工程验收规范引言有线接入网设备是指将用户建筑物与互联网服务提供商的通信网络连接起来的关键设备。

为确保安装工程的质量和验收的一致性，制定本规范以规范有线接入网设备的安装工程验收工作。

1. 验收范围本规范适用于有线接入网设备的安装工程验收，包括以下内容： - 设备安装方案 - 设备安装和布线 - 设备配置和调试 - 设备性能测试 - 验收报告提交2. 设备安装方案在进行有线接入网设备的安装工程之前，需要编制设备安装方案。

设备安装方案应包括以下内容： - 设备安装位置图纸 - 设备安装布线图纸 - 设备安装工程进度计划 - 安装人员工程交底记录3. 设备安装和布线3.1 安装环境要求有线接入网设备的安装环境应满足以下要求： - 温度：不超过40℃ - 相对湿度：不大于90% - 通风良好，无尘、无腐蚀性气体和振动3.2 安装步骤1.根据设备安装方案确定设备的安装位置。

2.验证安装位置的稳定性和承重能力，确保设备安装牢固。

3.进行设备的固定和防震处理。

4.进行设备的布线，使用合适的电缆和连接器，确保布线的质量和可靠性。

5.完成设备的连接，检查连接是否牢固，避免松动和接触不良。

6.进行设备的接地处理。

4. 设备配置和调试4.1 设备配置根据设备制造商提供的配置手册，对设备进行配置。

配置应包括以下内容： -IP地址设置 - 子网掩码设置 - 网关设置 - DNS服务器设置 - 端口设置4.2 设备调试完成设备的配置之后，进行设备的调试工作。

调试应包括以下内容： - 设备是否能够正常通电启动 - 设备是否能够与上级设备建立连接 - 设备是否能够与用户设备正常通信5. 设备性能测试完成设备的配置和调试之后，进行设备的性能测试。

### 5.1 带宽测试使用合适的带宽测试工具测试设备的上行和下行带宽，确保设备能够满足用户的需求。

### 5.2 时延测试使用合适的延迟测试工具测试设备的时延，确保设备的响应速度符合要求。
