培训体系接入网培训教材

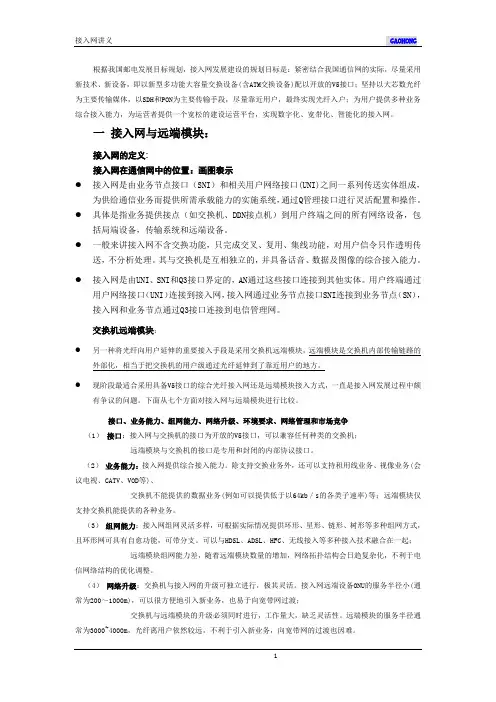

根据我国邮电发展目标规划，接入网发展建设的规划目标是：紧密结合我国通信网的实际，尽量采用新技术、新设备，即以新型多功能大容量交换设备(含ATM交换设备)配以开放的V5接口；坚持以大芯数光纤为主要传输媒体，以SDH和PON为主要传输手段，尽量靠近用户，最终实现光纤入户；为用户提供多种业务综合接入能力，为运营者提供一个宽松的建设运营平台，实现数字化、宽带化、智能化的接入网。

一接入网与远端模块：接入网的定义:接入网在通信网中的位置：画图表示●接入网是由业务节点接口（SNI）和相关用户网络接口(UNI)之间一系列传送实体组成，为供给通信业务而提供所需承载能力的实施系统，通过Q管理接口进行灵活配置和操作。

●具体是指业务提供接点（如交换机、DDN接点机）到用户终端之间的所有网络设备，包括局端设备，传输系统和远端设备。

●一般来讲接入网不含交换功能，只完成交叉、复用、集线功能，对用户信令只作透明传送，不分析处理。

其与交换机是互相独立的，并具备话音、数据及图像的综合接入能力。

●接入网是由UNI、SNI和Q3接口界定的，AN通过这些接口连接到其他实体。

用户终端通过用户网络接口（UNI）连接到接入网，接入网通过业务节点接口SNI连接到业务节点（SN），接入网和业务节点通过Q3接口连接到电信管理网。

交换机远端模块：●另一种将光纤向用户延伸的重要接入手段是采用交换机远端模块，远端模块是交换机内部传输链路的外部化，相当于把交换机的用户级通过光纤延伸到了靠近用户的地方。

●现阶段最适合采用具备V5接口的综合光纤接入网还是远端模块接入方式，一直是接入网发展过程中颇有争议的问题。

下面从七个方面对接入网与远端模块进行比较。

接口、业务能力、组网能力、网络升级、环境要求、网络管理和市场竞争（1）接口：接入网与交换机的接口为开放的V5接口，可以兼容任何种类的交换机；远端模块与交换机的接口是专用和封闭的内部协议接口。

（2）业务能力：接入网提供综合接入能力。

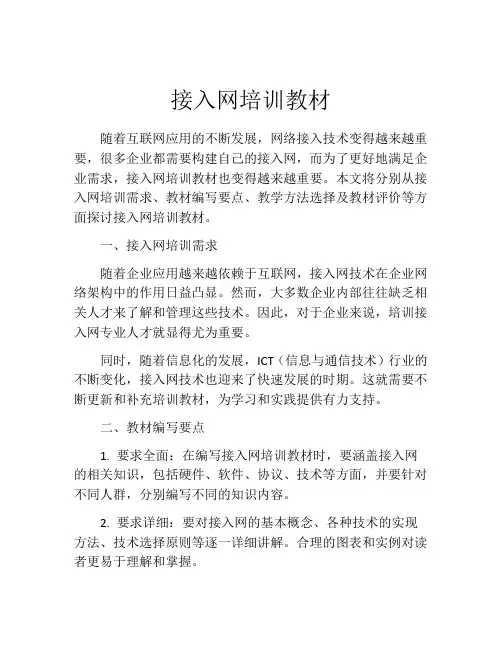

接入网培训教材随着互联网应用的不断发展，网络接入技术变得越来越重要，很多企业都需要构建自己的接入网，而为了更好地满足企业需求，接入网培训教材也变得越来越重要。

本文将分别从接入网培训需求、教材编写要点、教学方法选择及教材评价等方面探讨接入网培训教材。

一、接入网培训需求随着企业应用越来越依赖于互联网，接入网技术在企业网络架构中的作用日益凸显。

然而，大多数企业内部往往缺乏相关人才来了解和管理这些技术。

因此，对于企业来说，培训接入网专业人才就显得尤为重要。

同时，随着信息化的发展，ICT（信息与通信技术）行业的不断变化，接入网技术也迎来了快速发展的时期。

这就需要不断更新和补充培训教材，为学习和实践提供有力支持。

二、教材编写要点1. 要求全面：在编写接入网培训教材时，要涵盖接入网的相关知识，包括硬件、软件、协议、技术等方面，并要针对不同人群，分别编写不同的知识内容。

2. 要求详细：要对接入网的基本概念、各种技术的实现方法、技术选择原则等逐一详细讲解。

合理的图表和实例对读者更易于理解和掌握。

3. 要求实用：教材内容应该能够解决学生在实践中遇到的问题，即要具有很强的实用性。

实战演示、经验技巧和常见问题解答是培训教材内容非常重要的一部分。

4. 要求灵活：教材编写需要适应多种情况和需求，因此教材应有多种形式，如原版教材、电子教材、PPT等，以便更好地满足不同人群的多种需求。

三、教学方法选择教学方法是影响教学效果的重要因素，对于教材编写者来说，了解不同教学方法的优缺点，并结合教材内容，确定更加合适的教学方法，可以有效的提高教材的实用性和教学效果。

1. 示范法：示范法是一种较为常见的教学方法，通过实验演示、模拟操作等，让学生自主学习，亲身感受技术的实现和操作过程。

2. 讲解法：讲解法可以更全面的覆盖教材内容，用通俗易懂的语言，将知识点逐一讲解。

3. 互动法：互动法通过增加互动，增强教学现场氛围，让学生更加主动融入学习中。

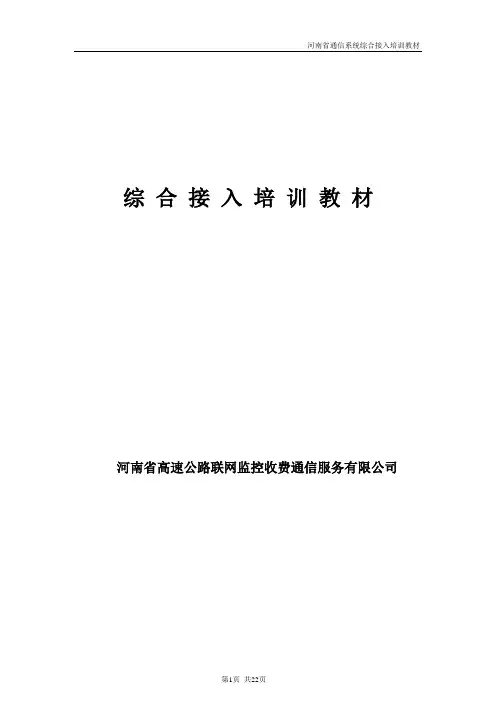

综合接入培训教材河南省高速公路联网监控收费通信服务有限公司目录第一章ONUB（V1.0）新型光网络单元 (3)1.1系统简介 (3)1.2系统结构 (4)1.2.1系统硬件 (4)1.2.2系统软件 (6)1.3系统特点 (6)第二章系统硬件 (8)2.1概述 (8)2.2单板介绍 (8)2.2.1传输处理单元板TPU (8)2.2.2模拟用户板ALC (9)2.2.3数字接口用户板DIB (11)2.2.4二四线音频板AUDB (13)2.2.5测试板TSLC (16)2.2.6电源板POWERH (17)2.2.7用户层后背板MOSL (17)2.2.8监控插箱CSV (20)第一章ONUB（V1.0）新型光网络单元1.1系统简介接入网（AN：Access Network）是指由业务节点接口（SNI）和相关用户网络接口（UNI）之间的一系列传送实体（诸如线路设施和传输设施）所组成的为传送电信业务提供所需传送承载能力的实施系统，可经Q3管理接口进行配置和管理。

接入网位于业务节点和用户终端之间，可以看作是与业务和应用无关的传送网，主要完成交叉连接、复用和传输功能，对用户信令透明传输，不作解释。

综合接入网系统由OLTB新型光线路终端（简称OLTB，或OLTB）和ONUB新型光网络单元（简称ONUB）组成。

OLTB是接入网系统的局端部分。

ONUB是接入网主要的用户接入部分，一般放在远端用户节点。

接入网技术特点：1．接入网不具备业务交换功能，主要完成复用、交叉连接和传输功能。

2．连接不同类型的上级业务节点，接入网提供各种综合业务接入。

除了POTS，ISDN等传统电信业务外，还可接入数据业务（例如DDN）、视像业务（例如会议电视，VOD）以及租用线业务（例如音频专线）等交换机和远端模块无法提供的业务。

3．接入网提供开放的V5接口，兼容任何种类的交换设备，可独立于交换设备进行升级，并能很方便地引入新业务，也易于向宽带网过渡。

（培训体系）中兴接入网培训ZXA10光纤接入网系统培训教材第一章通信基础知识1.1 数字信号与模拟信号什么是数字信号？什么是模拟信号？一般来说，数字信号必须满足在时间和信号幅值上是离散的，相反模拟信号在幅值上是连续的。

图1.1-1 模拟信号和数字信号波形示意图1.2 数字化模型图1.2-1是一个数字通信系统方框图.图1.2-1 PCM数字通信系统方框图模拟信号要变换成二进制数字信号一般必须经过取样、量化和编码三个处理过程。

脉冲编码调制（PCM）也是如此。

取样（Sampling）是将时间和幅度都连续的模拟信号变换成时间离散的幅度连续的另一种模拟信号，这种模拟信号也称为脉冲幅度调制（PAM）信号。

为了使取样后的PAM 信号能在接收端完全无失真地恢复为原始信号，取样周期应该满足奈奎斯特定理。

量化（Quantization）是将幅度连续的样值进行幅度的离散化（又叫分层），使幅度连续的模拟PAM信号的变换成为多进制的数字信号。

由于通常的数字通信系统和计算机中都采用二进制信号，所以对多进制的数字信号再进行二进制编码，使之最终成为二进制数字信号。

1.2.1 取样---时间上的离散化图1.2-2是取样脉冲序列P(t)对模拟信号S（t）进行采样、量化的原理框图及有关部分波形。

图1-2.2 模拟信号的抽样、量化、编码要从取样后的信号无失真地恢复出原始信号S（t），必须使取样频率f s满足如下奈奎斯特定理。

奈奎斯特定理：一个频带受限于BHz的信号S（t）可以唯一地用周期为1/f s 的样值系列确定,只要f s≥2B即可。

也就是说，一个信号的取样值完全无失真地恢复原信号，抽样频率必须满足下列条件：f s≥2B（Hz）或者T S≤1/2B（秒）这里f s也称为奈奎斯特频率（Nyquist Frequency）,Ts称为Nyquist时间间隔。

在电话通信中，话音频带为300-3400Hz，实际上取样频率f s取为8000Hz2B=2 3400Hz=6800Hz。

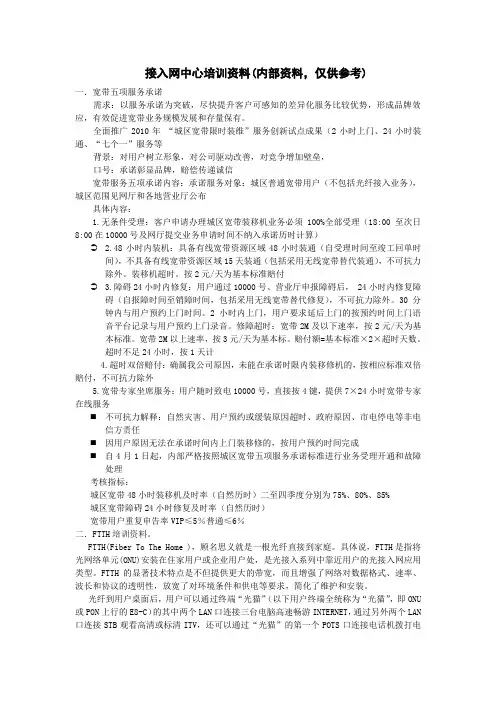

接入网中心培训资料(内部资料，仅供参考)一．宽带五项服务承诺需求：以服务承诺为突破，尽快提升客户可感知的差异化服务比较优势，形成品牌效应，有效促进宽带业务规模发展和存量保有。

全面推广2010年“城区宽带限时装维”服务创新试点成果（2小时上门、24小时装通、“七个一”服务等背景：对用户树立形象，对公司驱动改善，对竞争增加壁垒，口号：承诺彰显品牌，赔偿传递诚信宽带服务五项承诺内容：承诺服务对象：城区普通宽带用户（不包括光纤接入业务），城区范围见网厅和各地营业厅公布具体内容：1.无条件受理：客户申请办理城区宽带装移机业务必须100%全部受理（18:00至次日8:00在10000号及网厅提交业务申请时间不纳入承诺历时计算）2.48小时内装机：具备有线宽带资源区域48小时装通（自受理时间至竣工回单时间），不具备有线宽带资源区域15天装通（包括采用无线宽带替代装通），不可抗力除外。

装移机超时。

按2元/天为基本标准赔付3.障碍24小时内修复：用户通过10000号、营业厅申报障碍后， 24小时内修复障碍（自报障时间至销障时间，包括采用无线宽带替代修复），不可抗力除外。

30分钟内与用户预约上门时间。

2小时内上门，用户要求延后上门的按预约时间上门语音平台记录与用户预约上门录音。

修障超时：宽带2M及以下速率，按2元/天为基本标准。

宽带2M以上速率，按3元/天为基本标。

赔付额=基本标准×2×超时天数。

超时不足24小时，按1天计4.超时双倍赔付：确属我公司原因，未能在承诺时限内装移修机的，按相应标准双倍赔付，不可抗力除外5.宽带专家坐席服务：用户随时致电10000号，直接按4键，提供7×24小时宽带专家在线服务⏹不可抗力解释：自然灾害、用户预约或缓装原因超时、政府原因、市电停电等非电信方责任⏹因用户原因无法在承诺时间内上门装移修的，按用户预约时间完成⏹自4月1日起，内部严格按照城区宽带五项服务承诺标准进行业务受理开通和故障处理考核指标：城区宽带48小时装移机及时率（自然历时）二至四季度分别为75%、80%、85%城区宽带障碍24小时修复及时率（自然历时）宽带用户重复申告率VIP≤5％普通≤6％二．FTTH培训资料。

BSS培训教材初稿GSM 无线接口理论第一节工作频段的分配一、我国GSM网络的工作频段我国陆地蜂窝数字移动通信网GSM通信系统采用900MHz与1800MHz频段: GSM900MHz频段为：890~915(移动台发,基站收),935~960(基站发,移动台收); DCS1800MHz频段为：1710~1785(移动台发,基站收),1805~1880(基站发,移动台收);二、频道间隔相邻两频点间隔为为200kHz，每个频点采用时分多址（TDMA）方式，分为8个时隙，既8个信道（全速率），如GSM采用半速率话音编码后，每个频点可容纳16个半速率信道，可使系统容量扩大一倍，但其代价必然是导致语音质量的降低。

三、频道配置绝对频点号和频道标称中心频率的关系为：GSM900MHz频段为:fl(n)=890.2MHz + (n-1)×0.2MHz (移动台发,基站收）；fh(n)=fl(n)+45MHz (基站发,移动台收); n∈[1，124]GSM1800MHz频段为：fl(n)=1710.2MHz + (n-512)×0.2MHz (移动台发,基站收）；fh(n)=fl(n)+95MHz (基站发,移动台收）；n∈[512，885]其中：fl(n)为上行信道频率、fh(n)为下行信道频率,n为绝对频点号（ARFCN）。

注：1、在我国GSM900使用的频段为：905~915MHz 上行频率950~960MHz 下行频率频道号为76~124, 共10M带宽。

中国移动公司：905~909MH（上行），950~954MHz（下行），共4M带宽，20个频道，频道号为76~95。

（目前通过中国移动TACS网的压频，为GSM网留出了更大的空间，因而GSM实际可用频点号要远大于该范围）中国联通公司：909~915MH（上行），954~960MHz（下行），共6M带宽，29个频道，频道号为96~124。

综合接入培训教材河南省高速公路联网监控收费通信服务有限公司目录第一章ONUB（V1.0）新型光网络单元 (3)1.1系统简介 (3)1.2系统结构 (4)1.2.1系统硬件 (4)1.2.2系统软件 (6)1.3系统特点 (6)第二章系统硬件 (8)2.1概述 (8)2.2单板介绍 (8)2.2.1传输处理单元板TPU (8)2.2.2模拟用户板ALC (9)2.2.3数字接口用户板DIB (11)2.2.4二四线音频板AUDB (13)2.2.5测试板TSLC (16)2.2.6电源板POWERH (17)2.2.7用户层后背板MOSL (17)2.2.8监控插箱CSV (20)第一章ONUB（V1.0）新型光网络单元1.1系统简介接入网（AN：Access Network）是指由业务节点接口（SNI）和相关用户网络接口（UNI）之间的一系列传送实体（诸如线路设施和传输设施）所组成的为传送电信业务提供所需传送承载能力的实施系统，可经Q3管理接口进行配置和管理。

接入网位于业务节点和用户终端之间，可以看作是与业务和应用无关的传送网，主要完成交叉连接、复用和传输功能，对用户信令透明传输，不作解释。

综合接入网系统由OLTB新型光线路终端（简称OLTB，或OLTB）和ONUB新型光网络单元（简称ONUB）组成。

OLTB是接入网系统的局端部分。

ONUB是接入网主要的用户接入部分，一般放在远端用户节点。

接入网技术特点：1．接入网不具备业务交换功能，主要完成复用、交叉连接和传输功能。

2．连接不同类型的上级业务节点，接入网提供各种综合业务接入。

除了POTS，ISDN等传统电信业务外，还可接入数据业务（例如DDN）、视像业务（例如会议电视，VOD）以及租用线业务（例如音频专线）等交换机和远端模块无法提供的业务。

3．接入网提供开放的V5接口，兼容任何种类的交换设备，可独立于交换设备进行升级，并能很方便地引入新业务，也易于向宽带网过渡。
