解析智能变电站二次系统异常智能处理技术

信息技术479智能化变电站二次设备异常分析与处理岳全中（国网江苏省电力有限公司检修分公司，江苏 南京 211102）摘要：智能化变电站越来越普及，介绍了智能化变电站的结构特点，分析了二次设备异常对电力系统正常运行的影响，结合智能化变电站实际运行情况，总结了智能化变电站二次设备异常时的处理原则。

关键词：智能化变电站；过程层；二次设备；异常分析；处理一、智能化变电站系统结构智能站采用三层两网结构，即过程层、间隔层、站控层，以及过程层网络（SV网和GOOSE网）、站控层网络。

站控层由监控主机、远动机、服务器、站控层交换机、网络分析仪以及信息一体化平台构成。

间隔层由间隔层交换机、保护装置、测控装置以及公用二次设备（如故障录波器）等构成。

过程层由过程层交换机、合并单元、智能终端等构成。

间隔层和过程层设备都是双重化配置，第一套对应A网，第二套对应B网。

二、智能化变电站二次设备异常分析站控层设备、测控、保护、故障录波等其异常对电网的影响与常规站基本相同，不再赘述。

这里主要介绍智能化变电站特有设备的异常对电网的影响。

（一）网络分析仪的功能及异常分析网络分析仪在智能化变电站应用广泛，它不间断无遗漏地记录整个变电站各层网络的通信报文。

通过分析报文可以了解各类设备的工作状态，查找各网络通信中存在的问题。

若系统发生故障，调取故障时通信报文，为故障分析提供依据。

网络分析仪的异常、故障、死机或断电都不影响站内其它设备的正常运行。

（二）信息一体化平台的功能及异常分析智能化变电站信息一体化平台采集各类数据和信息并进行处理，完成数据辨识、数据统计、信息分类、信息记录和共享等，为使用者提供实时的、安全的信息资源。

信息一体化平台能实现顺控操作、事故辅助判断、站内设备状态评估、以及辅助智能设备的接入等功能，同时为各级调度提供保护管理机功能。

当信息一体化平台发生异常时，按照变电站后台监控主机发生异常时的处理原则执行。

（三）合并单元异常对电力系统运行的影响合并单元主要功能是对互感器二次侧电压或电流采集并转换成数字信号，通过光纤输出给相应的保护装置和过程层交换机。

智能变电站二次设备常见异常分类及处理思路摘要：智能变电站采用先进、可靠、集成、环保的智能设备，以信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制等基本功能，保护、测量和检测，具有支持电网实时自动控制、智能调节、在线分析决策和协同交互等先进功能。

它遵循IEC61850标准体系，采用网络通信等新技术。

继电保护装置采用数字通信方式实现信息交换，加强了二次设备之间的耦合。

它需要多台设备配合完成一定的功能，如继电保护功能，需要合并单元完成电流、电压采样，保护装置完成逻辑判断，智能终端执行跳合闸命令。

根据智能变电站的实际运行情况，从智能变电站数据流的角度对常见的异常进行了分类和总结，并提出了相应的处理思路，从而明确异常或故障的性质，并在今后的运行维护中及时处理，提高智能变电站的维护管理水平。

关键词：智能变电站；二次设备；异常分类；处理思路1智能变电站二次设备常见异常分类1.1通信异常在二次系统的再运行过程中，通信系统的正常运行是基础。

从智能变电站的运行现状来看，智能变电站通信异常的主要问题是二次系统。

第一，沟通不正常。

当智能终端与保护装置之间的goose通信异常时，保护装置会出现goose通信信号终端告警。

闭锁重合闸信息、低压闭锁信息、断路器位置信息等不能正常获取，重合闸功能不能正常发挥。

当智能终端和保护装置出现goose发送通信异常的问题时，智能终端会出现goose通信中断信号。

保护装置的合闸和跳闸命令不能正常执行。

其次，SV通信异常。

当发生这种异常事故时，保护装置将出现无效采样数据或异常采样信号。

如果SV通信中断，相关保护功能将被阻断。

如果发生SV通信丢包，将极大地影响保护功能的正常运行。

第三，MMS通信异常。

这种异常发生后，智能终端会出现通信链路中断的问题，运行状态得不到很好的保护。

1.2保护装置异常问题保护装置虽安装在保护室内，运行环境相对较好，但也容易发生各类故障。

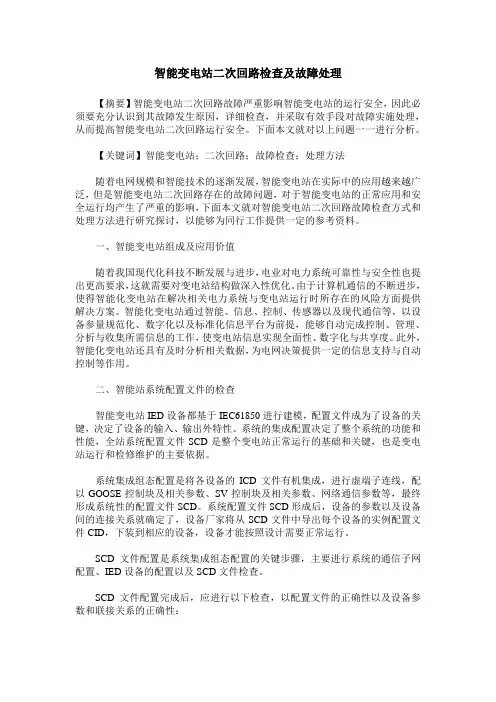

智能变电站继电保护二次回路在线监测与故障诊断技术分析随着智能电网建设的不断推进和电力设备的更新换代，智能变电站已经成为电力系统中的重要组成部分。

在智能变电站中，继电保护系统是电力系统的重要安全保障装置，其性能和可靠性直接影响到电力系统的安全稳定运行。

而继电保护系统中的二次回路在线监测与故障诊断技术，更是保障系统安全和稳定运行的重要环节。

1. 二次回路在线监测概述智能变电站继电保护系统中的二次回路在线监测技术，是指对继电保护系统中的二次回路进行实时监测和检测，以实现对继电保护系统的状态和性能进行全面监控和分析。

通过对二次回路的在线监测，可以及时发现继电保护装置的异常情况，保证继电保护系统的可靠性和稳定性。

2. 二次回路故障诊断技术的技术手段在智能变电站中，二次回路故障诊断技术主要通过传感器和故障诊断装置实现。

传感器可以对二次回路的电流、电压等参数进行实时监测，故障诊断装置可以根据传感器采集的数据进行故障诊断和分析，从而实现对继电保护系统的二次回路故障的准确诊断和快速排除。

3. 二次回路故障诊断技术的应用意义通过二次回路故障诊断技术，可以准确诊断和排除继电保护装置的二次回路故障，保证继电保护系统的正常运行，提高继电保护系统的可靠性和稳定性，保障电力系统的安全运行。

1. 智能化技术的应用随着智能化技术的不断发展，智能变电站继电保护二次回路在线监测与故障诊断技术也将不断应用智能化技术，实现对继电保护系统的全面智能监控和管理。

2. 数据分析与处理的优化在智能变电站中，数据分析与处理的优化将成为二次回路在线监测与故障诊断技术的重要发展方向，通过对传感器采集的数据进行深度分析和处理，实现对继电保护系统状态和性能的全面监测与分析。

3. 传感器技术的进步传感器技术的不断进步将为二次回路在线监测与故障诊断技术的应用提供更加强大的支持，实现对继电保护系统二次回路的更加准确和精准的监测和检测。

智能变电站继电保护二次回路在线监测与故障诊断技术是保障电力系统安全运行的重要技术手段，其发展趋势将不断向着智能化、数据分析与处理的优化和传感器技术的进步方向发展。

浅谈智能变电站二次系统调试过程中常见问题及解决对策蒋华超摘要：随着智能变电站在现场工程实践中的推广及普及，智能变电站的继电保护配置、网络结构、调试方法及工具使用需要我们重点学习及掌握，以便更好的完成智能变电站二次系统调试工作，本文就智能变电站调试过程中出现的问题及解决对策进行简单分析。

关键字：智能变电站、继电保护、二次系统调试引言：随着电力工程技术的不断革新，智能变电站取代常规变电站成为趋势，智能变电站二次系统的变化尤为明显，智能变电站二次系统的配置策略需要我们加强学习，提高工程实践能力。

1.智能变电站与常规变电站的区别1.1网络结构及通讯规约不同常规变电站的网络结构常只有间隔层及站控层，主要的间隔层设备是各种保护及测控装置，例如主变保护、母线保护、线路保护、测控装置等，一次设备如断路器、隔离开关、变压器、接地刀闸等通过二次电缆接入各保护装置及测控装置，然后以以太网的形式接入站控层交换机，站控层交换机与工程师站及操作台连接，形成常规变电站的网络结构，常规变电站通常采用IEC 104通讯规约。

智能变电站的网络结构由站控层、过程层、间隔层三层组成，间隔层由合并单元及智能终端组成，通过光纤连接至过程层的保护、测控装置及过程层交换机，然后以以太网的形式接入站控层交换机，站控层交换机与工程师站及操作台连接，形成智能变电站的网络结构，智能变电站采用IEC 61850通讯规约，使得智能变电站的工程实施变得规范、统一和透明，无论哪个系统集成商建立的变电站工程都可以通过系统配置文件了解其结构和布局。

1.2数据采集方式不同常规变电站由一次设备的二次端子通过二次电缆接入保护及测控装置的方式实现保护采样、保护开入、保护开出跳闸、遥测、遥信、遥控、遥调等功能。

而智能变电站采用合并单元及智能终端在一次设备就地侧分别将模拟量、开关量转换成数字信号通过光纤接入各保护及测控装置，通过虚端子代替实际端子进行连接，实现保护测控等功能；大大减少了电缆敷设数量及各保护装置、测控装置配线。

智能变电站二次设备常见异常分类及处理思路智能变电站能够及时收集和掌握供电设施的数据，有效共享电气设备相关信息，更科学地维护管理供电网络，提升了电力供应的速度，优化了供电性能。

但是，当前的变电站仍然存在一定的问题。

本文从智能变电站二次设备常见异常分类入手，针对性提出了智能变电站二次设备常见异常处理思路。

标签：智能变电站;二次设备;常见异常;分类;处理思路1智能变电站二次设备常见异常分类1.1过程层设备异常问题一般情况下，在一次设备周边会安装过程层设备，设备在这种环境下运行相对较差，出现的电磁干扰问题也较为突出，增加了过程层设备出现问题概率。

特别是智能终端容易出现异常。

在智能终端出现异常后，继电合闸或者保护跳闸命令不能正常执行，对智能终端刀闸位置信号与断路器信号接收也会产生影响。

若智能终端开出部位出现异常，则合闸、跳闸及远程遥控命令均不能执行，也就是不能通过智能终端对断路器实现控制。

出现这种故障之后，保护装置不能发出警告，智能装置只能出现自检告警。

若智能终端开入端出现异常，则智能终端不能提供出精准的一次设备信号、刀闸位置及断路器位置信号，对保护线路的合闸功能或者对保护母线的切换功能、电压并列等功能均会受到影响。

同时，也会出现合并单元出现异常。

在发生合并单元异常这种情况后，对于接受该合并单元的SV数据保护装置正常运行均会产生影响，通常情况下包括母线保护、线路保护，所产生的影响相对较大，甚至会影响到正常母线的运行。

若合并单元中A/D数据出现异常时，会出现保护功能闭锁或者电压闭锁条件开放。

若合并单元中的TV，TA等出现回路异常或者原器件异常问题时，部分保护功能可能会出现误动作，保护装置不能正常发出警告。

若合并单元电压切换或者电压并列出现异常，则方向元件、距离保护等功能将会闭锁，也可能会出现相关电压闭锁开放的问题，保护装置将会出现“采样数据异常”或者“电压数据无效”等问题。

1.2通信异常问题二次系统再运行过程中，通信系统正常运行是基础。

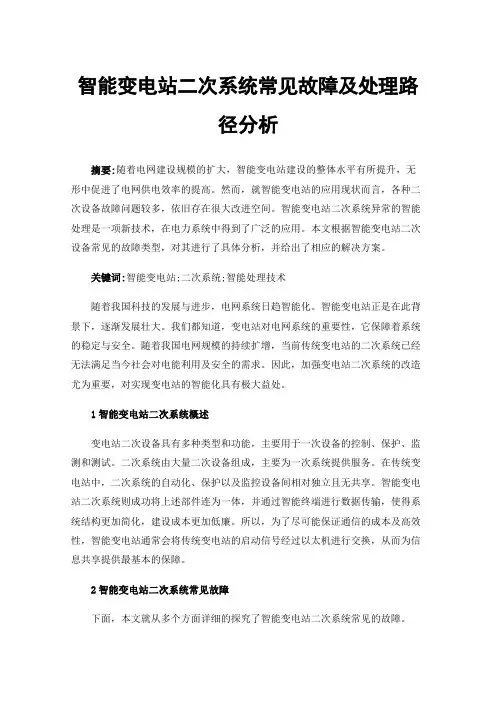

智能变电站二次系统常见故障及处理路径分析摘要:随着电网建设规模的扩大，智能变电站建设的整体水平有所提升，无形中促进了电网供电效率的提高。

然而，就智能变电站的应用现状而言，各种二次设备故障问题较多，依旧存在很大改进空间。

智能变电站二次系统异常的智能处理是一项新技术，在电力系统中得到了广泛的应用。

本文根据智能变电站二次设备常见的故障类型，对其进行了具体分析，并给出了相应的解决方案。

关键词:智能变电站;二次系统;智能处理技术随着我国科技的发展与进步，电网系统日趋智能化。

智能变电站正是在此背景下，逐渐发展壮大。

我们都知道，变电站对电网系统的重要性，它保障着系统的稳定与安全。

随着我国电网规模的持续扩增，当前传统变电站的二次系统已经无法满足当今社会对电能利用及安全的需求。

因此，加强变电站二次系统的改造尤为重要，对实现变电站的智能化具有极大益处。

1智能变电站二次系统概述变电站二次设备具有多种类型和功能，主要用于一次设备的控制、保护、监测和测试。

二次系统由大量二次设备组成，主要为一次系统提供服务。

在传统变电站中，二次系统的自动化、保护以及监控设备间相对独立且无共享。

智能变电站二次系统则成功将上述部件连为一体，并通过智能终端进行数据传输，使得系统结构更加简化，建设成本更加低廉。

所以，为了尽可能保证通信的成本及高效性，智能变电站通常会将传统变电站的启动信号经过以太机进行交换，从而为信息共享提供最基本的保障。

2智能变电站二次系统常见故障下面，本文就从多个方面详细的探究了智能变电站二次系统常见的故障。

2.1母差保护故障在智能变电站的二次系统中，母差保护存在以下问题：即使二次系统处于正常状态，母差也会发出报警信号，从而触发保护的错误动作。

在该状态下，报警信号并不明显，所以解决方案的匹配较为困难。

除此之外，光纤接口也容易出现各类故障，从而到智能变电站的数据接收情况，相关保护功能无法正常工作。

2.2终端、合并单元故障智能变电站二次系统在智能终端上出现故障，主要是因为智能终端上的信号显示为“设备锁定”状态，使得智能终端不能恢复正常。

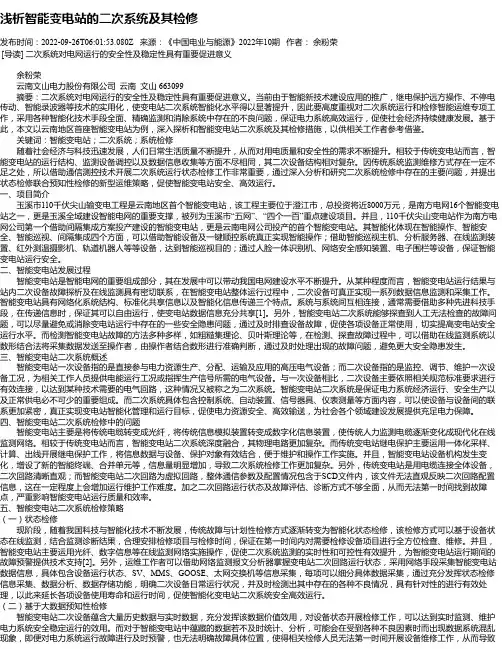

浅析智能变电站的二次系统及其检修发布时间：2022-09-26T06:01:53.080Z 来源：《中国电业与能源》2022年10期作者：余粉荣[导读] 二次系统对电网运行的安全性及稳定性具有重要促进意义余粉荣云南文山电力股份有限公司云南文山 663099摘要：二次系统对电网运行的安全性及稳定性具有重要促进意义。

当前由于智能新技术建设应用的推广，继电保护远方操作、不停电传动、智能录波器等技术的实用化，使变电站二次系统智能化水平得以显著提升，因此要高度重视对二次系统运行和检修智能运维专项工作，采用各种智能化技术手段全面、精确监测和消除系统中存在的不良问题，保证电力系统高效运行，促使社会经济持续健康发展。

基于此，本文以云南地区首座智能变电站为例，深入探析和智能变电站二次系统及其检修措施，以供相关工作者参考借鉴。

关键词：智能变电站；二次系统；系统检修随着社会经济与科技迅速发展，人们日常生活质量不断提升，从而对用电质量和安全性的需求不断提升。

相较于传统变电站而言，智能变电站的运行结构、监测设备调控以及数据信息收集等方面不尽相同，其二次设备结构相对复杂。

因传统系统监测维修方式存在一定不足之处，所以借助通信测控技术开展二次系统运行状态检修工作非常重要，通过深入分析和研究二次系统检修中存在的主要问题，并提出状态检修联合预知性检修的新型运维策略，促使智能变电站安全、高效运行。

一、项目简介玉溪市110千伏尖山输变电工程是云南地区首个智能变电站，该工程主要位于澄江市，总投资将近8000万元，是南方电网16个智能变电站之一，更是玉溪全域建设智能电网的重要支撑，被列为玉溪市“五网”、“四个一百”重点建设项目。

并且，110千伏尖山变电站作为南方电网公司第一个借助间隔集成方案投产建设的智能变电站，更是云南电网公司投产的首个智能变电站。

其智能化体现在智能操作、智能安全、智能巡视、间隔集成四个方面，可以借助智能设备及一键顺控系统真正实现智能操作；借助智能巡视主机、分析服务器、在线监测装置、红外测温摄影机、轨道机器人等等设备，达到智能巡视目的；通过人脸一体识别机、网络安全感知装置、电子围栏等设备，保证智能变电站运行安全。

智能变电站二次系统优化设计及研究1. 引言1.1 研究背景智能变电站是一种集成了先进技术的现代化电力设施，其二次系统是电力系统中至关重要的一部分。

二次系统的优化设计可以有效提高变电站的性能和效率，提升电力系统的可靠性和稳定性。

然而，目前对智能变电站二次系统优化设计的研究还比较匮乏，需要进一步深入探讨和研究。

在传统的变电站二次系统设计中，往往存在参数设置不合理、系统结构复杂等问题，导致系统运行效率低下。

而随着智能技术的不断发展，智能变电站二次系统的优化设计成为了迫切需要解决的问题。

只有通过深入研究和优化设计，才能更好地充分发挥智能变电站二次系统的优势，提高电力系统的整体运行效率和稳定性。

因此，本文将从智能变电站二次系统的优化设计原理、参数优化方法、案例分析等方面展开研究，旨在为智能变电站二次系统的优化设计提供理论支撑和实践指导。

希望通过本文的研究，能够为智能变电站二次系统的进一步发展和应用提供有益的参考和借鉴。

1.2 研究意义智能变电站作为电力系统中的重要组成部分，在提高系统可靠性、安全性和经济性方面发挥着关键作用。

而二次系统作为智能变电站的重要组成部分，其优化设计和研究对于提升整个系统的性能至关重要。

二次系统的优化设计能够提高系统的响应速度和稳定性，减少系统故障发生的可能性，从而提高整个电力系统的可靠性。

通过优化设计二次系统的参数，能够降低系统运行的成本，提高系统的经济性。

二次系统的优化设计还可以提高系统的安全性，减少事故发生的风险，保障电力系统的稳定运行。

对智能变电站二次系统进行优化设计和研究具有重要的意义。

它能够帮助电力系统运行人员更好地掌握系统运行情况，提高运行效率和管理水平。

通过优化设计二次系统，还可以为电力系统的数字化转型和智能化升级提供重要支撑，推动电力行业的发展和进步。

1.3 研究方法在本文研究中，我们采用了多种方法来进行智能变电站二次系统的优化设计及研究。

我们进行了大量的文献综述，深入了解了智能变电站二次系统的优化设计原理、相关参数优化方法以及案例分析等方面的研究现状。

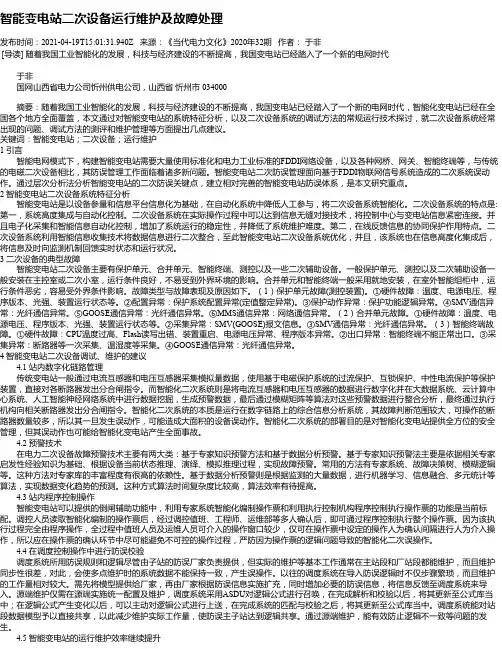

智能变电站二次设备运行维护及故障处理发布时间：2021-04-19T15:01:31.940Z 来源：《当代电力文化》2020年32期作者：于非[导读] 随着我国工业智能化的发展，科技与经济建设的不断提高，我国变电站已经踏入了一个新的电网时代于非国网山西省电力公司忻州供电公司，山西省忻州市 034000摘要：随着我国工业智能化的发展，科技与经济建设的不断提高，我国变电站已经踏入了一个新的电网时代，智能化变电站已经在全国各个地方全面覆盖，本文通过对智能变电站的系统特征分析，以及二次设备系统的调试方法的常规运行技术探讨，就二次设备系统经常出现的问题、调试方法的测评和维护管理等方面提出几点建议。

关键词：智能变电站；二次设备；运行维护1 引言智能电网模式下，构建智能变电站需要大量使用标准化和电力工业标准的FDDI网络设备，以及各种网桥、网关、智能终端等，与传统的电磁二次设备相比，其防误管理工作面临着诸多新问题。

智能变电站二次防误管理面向基于FDDI物联网信号系统造成的二次系统误动作。

通过层次分析法分析智能变电站的二次防误关键点，建立相对完善的智能变电站防误体系，是本文研究重点。

2 智能变电站二次设备系统特征分析智能变电站是以设备参量和信息平台信息化为基础，在自动化系统中降低人工参与，将二次设备系统智能化。

二次设备系统的特点是:第一，系统高度集成与自动化控制。

二次设备系统在实际操作过程中可以达到信息无缝对接技术，将控制中心与变电站信息紧密连接。

并且电子化采集和智能信息自动化控制，增加了系统运行的稳定性，并降低了系统维护难度。

第二，在线反馈信息的协同保护作用特点。

二次设备系统利用智能信息收集技术将数据信息进行二次整合，至此智能变电站二次设备系统优化，并且，该系统也在信息高度化集成后，将信息及时向监测机制回馈实时状态和运行状况。

3 二次设备的典型故障智能变电站二次设备主要有保护单元、合并单元、智能终端、测控以及一些二次辅助设备。

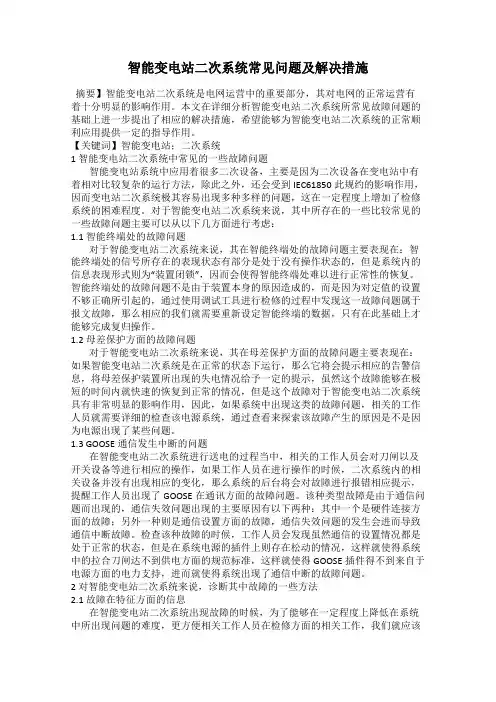

智能变电站二次系统常见问题及解决措施摘要】智能变电站二次系统是电网运营中的重要部分，其对电网的正常运营有着十分明显的影响作用。

本文在详细分析智能变电站二次系统所常见故障问题的基础上进一步提出了相应的解决措施，希望能够为智能变电站二次系统的正常顺利应用提供一定的指导作用。

【关键词】智能变电站；二次系统1 智能变电站二次系统中常见的一些故障问题智能变电站系统中应用着很多二次设备，主要是因为二次设备在变电站中有着相对比较复杂的运行方法，除此之外，还会受到IEC61850此规约的影响作用，因而变电站二次系统极其容易出现多种多样的问题，这在一定程度上增加了检修系统的困难程度。

对于智能变电站二次系统来说，其中所存在的一些比较常见的一些故障问题主要可以从以下几方面进行考虑：1.1 智能终端处的故障问题对于智能变电站二次系统来说，其在智能终端处的故障问题主要表现在：智能终端处的信号所存在的表现状态有部分是处于没有操作状态的，但是系统内的信息表现形式则为“装置闭锁”，因而会使得智能终端处难以进行正常性的恢复。

智能终端处的故障问题不是由于装置本身的原因造成的，而是因为对定值的设置不够正确所引起的，通过使用调试工具进行检修的过程中发现这一故障问题属于报文故障，那么相应的我们就需要重新设定智能终端的数据，只有在此基础上才能够完成复归操作。

1.2 母差保护方面的故障问题对于智能变电站二次系统来说，其在母差保护方面的故障问题主要表现在：如果智能变电站二次系统是在正常的状态下运行，那么它将会提示相应的告警信息，将母差保护装置所出现的失电情况给予一定的提示，虽然这个故障能够在极短的时间内就快速的恢复到正常的情况，但是这个故障对于智能变电站二次系统具有非常明显的影响作用，因此，如果系统中出现这类的故障问题，相关的工作人员就需要详细的检查该电源系统，通过查看来探索该故障产生的原因是不是因为电源出现了某些问题。

1.3 GOOSE通信发生中断的问题在智能变电站二次系统进行送电的过程当中，相关的工作人员会对刀闸以及开关设备等进行相应的操作，如果工作人员在进行操作的时候，二次系统内的相关设备并没有出现相应的变化，那么系统的后台将会对故障进行报错相应提示，提醒工作人员出现了GOOSE在通讯方面的故障问题。
