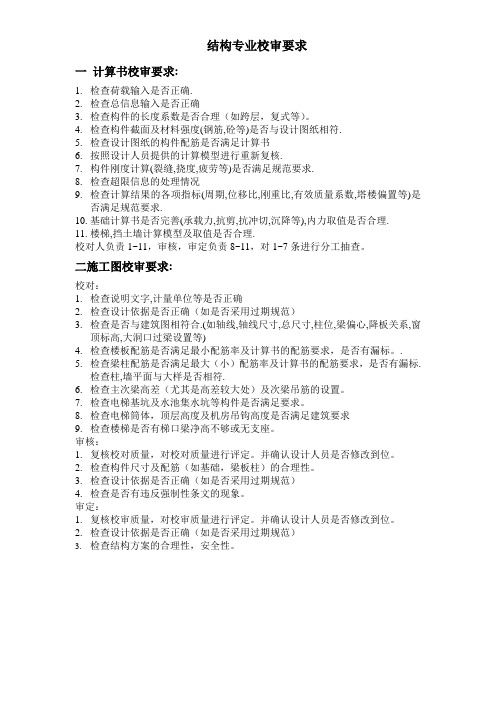

结构专业校审要求一计算书校审要求:1.检查荷载输入是否正确.2.检查总信息输入是否正确3.检查构件的长度系数是否合理（如跨层，复式等）。
4.检查构件截面及材料强度(钢筋,砼等)是否与设计图纸相符.5.检查设计图纸的构件配筋是否满足计算书6.按照设计人员提供的计算模型进行重新复核.7.构件刚度计算(裂缝,挠度,疲劳等)是否满足规范要求.8.检查超限信息的处理情况9.检查计算结果的各项指标(周期,位移比,刚重比,有效质量系数,塔楼偏置等)是否满足规范要求.10.基础计算书是否完善(承载力,抗剪,抗冲切,沉降等),内力取值是否合理.11.楼梯,挡土墙计算模型及取值是否合理.校对人负责1~11，审核，审定负责8~11，对1~7条进行分工抽查。
二施工图校审要求:校对：1.检查说明文字,计量单位等是否正确2.检查设计依据是否正确（如是否采用过期规范）3.检查是否与建筑图相符合.(如轴线,轴线尺寸,总尺寸,柱位,梁偏心,降板关系,窗顶标高,大洞口过梁设置等)4.检查楼板配筋是否满足最小配筋率及计算书的配筋要求，是否有漏标。
.5.检查梁柱配筋是否满足最大（小）配筋率及计算书的配筋要求，是否有漏标.检查柱,墙平面与大样是否相符.6.检查主次梁高差（尤其是高差较大处）及次梁吊筋的设置。
7.检查电梯基坑及水池集水坑等构件是否满足要求。
8.检查电梯筒体，顶层高度及机房吊钩高度是否满足建筑要求9.检查楼梯是否有梯口梁净高不够或无支座。
审核：1.复核校对质量，对校对质量进行评定。
并确认设计人员是否修改到位。
2.检查构件尺寸及配筋（如基础，梁板柱）的合理性。
3.检查设计依据是否正确（如是否采用过期规范）4.检查是否有违反强制性条文的现象。
审定：1.复核校审质量，对校审质量进行评定。
并确认设计人员是否修改到位。
2.检查设计依据是否正确（如是否采用过期规范）3.检查结构方案的合理性，安全性。
结构专业校审表本表配合计算记录单同时使用。
附件-2结构专业施工图设计校审提纲一、校对提纲（一）计算书1．构件编号是否与图纸一致。
2．荷载取值是否正确,有无增多或遗漏。
3．技术假定、计算简图古采用系数、计算方法、使用公式及计算结果是否正确。
4．各构件的计算是否完整,计算过程是否正确。
5．基础方面(1)地基承载力取值是否与勘察报告相符。
(2)桩的端阻力及摩擦力取值是否与勘察报告相符。
(3)桩身承载力及裂缝（抗拔桩）宽度是否满足有关规范的要求。
(4)锚杆的摩擦力取值是否合理，承载力计算是否正确，裂缝宽度是否满足有关规范的要求。
(5)地下空间及室外地下水池、水箱等的最高地下水位取值是否正确，抗浮计算模型及计算过程、计算结果是否正确。
6．如采用电算:(1)有否列出计算程序名称:(2)计算简图与实际受力是否相符,数据是否正确:(3)程序计算的条件假设与工程实际的条件是否相同:(4)输入的原始数据是否正确;(5)输出的结果是否符合一般规律和规范要求。
（二）图面1．图纸共同部分及总说明:(1)建设单位、工程名称、业务号与任务书及建筑图是否一致。
(2)图纸名称及编号与图纸目录是否一致,目录是否包括本工程全部设计图及套用图、通用图和标准图。
(3)所有说明是否清楚通顺、字体清晰、整齐、使用规范字、无错别字，同一工程图纸其表示方法等方面是否一致。
(4)选用材料的规格、品种、强度等级是否表示清楚,基础材料选用是否考虑地下水的酸碱影响，对温度等不利条件下工作的构件其材料选用是否已经考虑。
(5)地耐力及基础埋置深度的确定根据地质勘察报告是否恰当、风压基本值及地震设防裂度等级是否按规定要求取值。
(6)有特殊要求的工程项目和物体在施工方法方面是否说明清楚，需要作试验的构件是否已经说明。
(7)结构图纸是否满足其它工种的要求，其它工种所提预埋件、预留孔等，其数量、尺寸及其它要求是否符合。
(8)检查绘制在建筑图或其它工种图上的有关结构做法是否正确。
(9)设计深度和有关表示方法是否符合有关规范规定和本院规定，以及是否符合本院《结构统一技术措施》，是否能满足施工要求。
结构校审内容一、封皮、图纸目录图纸目录序列为:1、结构设计总说明;2、桩平面布置图;3、基础平面布置图;4、基础设计总说明;5、基础详图;6、墙、柱平法施工图;7、墙、柱及墙身大样图;8、梁板平面图;9、楼梯详图、坡道详图;10、结构大样图。
11、工程设计人员的联系方式。
二、图面1、查看图纸深度是否满足要求、整套图纸是否完整,是否存在有打印不清的情况;字体有无乱码,填充符号有无不一致。
2、检查设计人的图面质量,如图面排序是否合理有序,图面内容是否布置合理,详图的排列应按编号顺序排列。
3、结构专业施工图绘制软件用TSSD,图名标注用黑体字,字高800,宽度比例为0.8。
梁板标注、钢筋标注用tssdeng.shx,宽度比例为0.7,字高300。
说明标题、说明文字用tssdeng.shx,宽度比例为0.7,字高600。
尺寸标注用tssd样式。
结构平面施工图比例用1:100,也可用1:150;楼梯图比例用1:50;节点大样图用1:20.;基础详图可用1:30、1:40。
4、图签栏工程名称、图名、项目编号、签字栏人名等是否准确一致。
5、查看建筑图纸,了解工程基本情况,核对轴线、平面布置等。
比照建筑图纸,核对建筑平面尺寸、立面标高是否正确。
6、对照建筑图纸,核对竖向构件及水平构件定位是否遗漏及位置是否合适;检查需要特殊处理的部位,如需要降板的区域是否按要求降板。
7、审核各专业是否已经会签。
三、模型、计算书1、所采用的计算软件的技术条件是否符合现行标准且通过鉴定。
2、模型上检查建筑物设防类别、结构体系的选取、嵌固层位置的选取、水平力夹角等计算参数是否准确。
3、是否采用了合适的刚性假定,风荷载是否按规范要求填写,地面粗糙度是否符合标准,体型系数是否正确。
4、规则性信息是否输入正确;地震分组及设防烈度、场地类别、抗震等级输入是否准确;是否考虑了偶然偏心、双向地震作用的影响。
5、周期输入是否按初算结果填写,复核周期折减系数及特征周期。

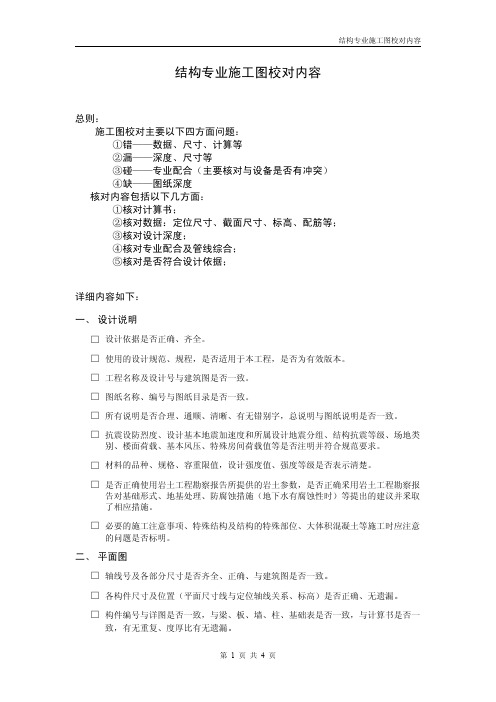

结构专业施工图校对内容总则：施工图校对主要以下四方面问题：①错——数据、尺寸、计算等②漏——深度、尺寸等③碰——专业配合（主要核对与设备是否有冲突）④缺——图纸深度核对内容包括以下几方面：①核对计算书；②核对数据：定位尺寸、截面尺寸、标高、配筋等；③核对设计深度；④核对专业配合及管线综合；⑤核对是否符合设计依据；详细内容如下：一、设计说明□设计依据是否正确、齐全。
□使用的设计规范、规程，是否适用于本工程，是否为有效版本。
□工程名称及设计号与建筑图是否一致。
□图纸名称、编号与图纸目录是否一致。
□所有说明是否合理、通顺、清晰、有无错别字，总说明与图纸说明是否一致。
□抗震设防烈度、设计基本地震加速度和所属设计地震分组、结构抗震等级、场地类别、楼面荷载、基本风压、特殊房间荷载值等是否注明并符合规范要求。
□材料的品种、规格、容重限值，设计强度值、强度等级是否表示清楚。
□是否正确使用岩土工程勘察报告所提供的岩土参数，是否正确釆用岩土工程勘察报告对基础形式、地基处理、防腐蚀措施（地下水有腐蚀性时）等提出的建议并釆取了相应措施。
□必要的施工注意事项、特殊结构及结构的特殊部位、大体积混凝土等施工时应注意的问题是否标明。
二、平面图□轴线号及各部分尺寸是否齐全、正确、与建筑图是否一致。
□各构件尺寸及位置（平面尺寸线与定位轴线关系、标高）是否正确、无遗漏。
□构件编号与详图是否一致，与梁、板、墙、柱、基础表是否一致，与计算书是否一致，有无重复、度厚比有无遗漏。
□砌体结构的砖墙、墙垛的厚度、高厚比、最小构造尺寸是否符合规定；砖及砂浆强度等级是否注明；过梁、圈梁、构造柱、女儿墙和阳台、外廊及楼梯栏板、小柱等小构件的位置、截面、锚固长度等是否表示清楚。
□砌体结构的墙体材料（包括±0.000以下的墙体材料）、房屋总高度、层数、层高、高宽比和横墙最大间距是否符合规范要求。
□引用详图号及剖面号，与有关专业图纸是否一致。
□预留洞位置及尺寸，与有关专业是否会签一致；洞口加强措施是否合理。
结构专业施工图审核细则(2011-09）总则：本文中黑体字条文为必须执行的内容。
施工图审核应对设计人进行事前指导，并对设计文件的特性质量负责，保证设计文件符合顾客要求和国家有关法令、法规和标准的规定。
、审核内容主要包括以下四个方面：①审核设计依据与设计深度；②审核计算书；③审核图纸；④审核设计修改通知单。
详细内容如下：一、计算书及有关资料1.1所使用的软件是否通过有关部门的鉴定；计算软件的技术条件，是否符合现行工程建设标准的规定。
1.2 计算模型的建立，必要的简化计算与处理，是否符合工程的实际情况；所采用软件的计算假定和力学模型，是否符合工程实际。
1.3复杂结构进行多遇地震作用下的内力和变形分析时，是否采用了不少于两个不同的力学模型的软件进行计算，并对其计算结果进行分析比较。
1.4筏形基础的设计计算方法是否正确（见现行国家标准《建筑地基基础设计规范》GB 50007第8.4节）。
地基承载力及变形计算、桩基沉降验算、高层建筑高层部分与裙房间差异沉降控制和处理是否正确。
1.5天然地基基础是否按现行国家标准《建筑抗震设计规范》GB 50011第4.2.2条进行抗震验算。
1.6人防地下室结构选型是否正确，设计荷载取值、计算和构造是否符合规范规定。
1.7所有计算机计算结果，须经分析判断确认其合理、有效后方可用于工程设计。
1.8 设计资料是否齐全，顾客提供的资料、专业间互提资料、地质勘察资料是否按规定经评审合格。
1.9 结构专业采用技术标准目录是否正确。
1.10有关质量记录表格是否填写并合乎要求。
二、设计图纸2.1结构体系、单元划分、结构布置是否合理，是否安全可靠，是否符合专业规范及标准要求。
2.2设计文件的内容和深度，是否符合规定。
2.3抗震设防类别、抗震设防烈度、结构抗震等级及场地土类别的确定是否合理。
2.4结构构件是否具有足够的承载能力，是否满足现行国家标准《建筑结构荷载规范》GB 50009第3.2.2条、《混凝土结构设计规范》GB 50010第3.3.2条及其它规范、规程有关承载力极限状态的设计规定。
平面模板图校对一、轴线1、轴号、尺寸是否有误、是否与建筑图对应2、总尺寸是不是分尺寸之和3、角度是否够精度，斜交轴网以长轴两端定位，避免以起点和角度定轴线4、有没有未定位的轴线，有没有多余轴号5、圆弧轴线有没有注明半径，圆心有没有定位二、轮廓与标高1、结构轮廓与建筑是否一致2、结构平面各部分的标高是否标明，是否与建筑相应位置符合，注意建筑覆土范围、各层卫生间、室外露台，屋顶花园，台阶位置、电梯底坑、水池的吸水槽、公共厨房与肉菜市场等需垫高的场所3、结构变标高位置及反梁是否为实线，有没有实线与虚线相交的地方4、天面、地下室平面是否为结构找坡，若建筑找坡是否考虑找坡荷载5、与邻接区域的梁、板连接关系与缝是否正确6、建筑、设备在板上开的洞有没有遗漏三、柱、墙位1、下层墙柱有没有用虚粗线表示，是否画了不该升上的墙柱,是否画了梁上柱2、墙柱是否与建筑一致，在位置和尺寸上是否有影响建筑使用3、建筑、设备在混凝土墙上开的洞有没有漏4、注意墙、柱顶标高是否满足建筑标高，是否满足梁板的搭接要求四、梁1、房屋周圈梁是否等高，注意其与建筑周圈墙的关系2、逐条检查梁的定位、编号、尺寸和跨数以及梁顶标高与板面标高关系是否正确3、梁高宽是否异常。
如悬挑梁高小于跨度的1/6，一般梁高小于跨度的1/15，梁尺寸过大影响建筑开门窗或楼梯间等。
4、有没有高粱搭在矮梁上5、有没有梁位置不妥，如跨过厅房等。
梁布置是否影响了建筑美观梁平齐的优先顺序：厅、主房、客房、楼梯通道、厨厕、储物间等五、楼电梯1、有没有注上编号2、电梯底坑标高有无遗漏，机房部位是否封板，机房顶部是否加吊钩3、楼梯柱是否已表示且定位4、楼梯起步位置有没有表示六、开洞与井沟1、风井，水电井、烟道是否遗漏2、洞的定位、大小与洞边加强处理（洞边长大于12倍板厚的需加梁）3、集水井、沟、天面排水沟是否遗漏，定位与大小是否与建筑一致七、大样、构造柱1、外飘窗台、女儿墙，立面要求的构造柱、墙、雨篷等是否与主体结构有效连接（以主体结构为支座）在平面上的投影是否正确2、其定位、尺寸是否完整3、大样详图在平面上是否有表示，是否与编号对应，标高、定位轴线与平面是否对应八、大样引出号注意剖切方向和索引图号。
结构专业图纸审查要点1.1审查依据国家相关规范、规程、规定及地方标准，方案（初步）设计审批文件。
1.2审查要点1.2.1总则1.2.1.1建筑物的稳定性、安全性审查，包括地基基础和主体结构是否安全可靠。
1.2.1.2工程设计是否严格执行国家强制性技术标准、规范、规程、规定。
1.2.1.3抗震设防是否明确：建筑物抗震设防分类、基本烈度、设防烈度、近震与远震、场地土类型、结构抗震等级。
1.2.1.4结构设计使用的计算程序是否符合要求。
1.2.1.5结构设计是否影响建筑功能。
1.2.1.6结构设计的经济性。
1.2.1.7施工中可操作性。
1.2.2地基、基础1.2.2.1天然地基、复合地基a)基础的选型应充分研究地质勘察报告，选择适当持力层，当持力层下有软弱下卧层时，设计中是否已考虑。
b)在需做地基处理时，应充分考虑当地的地质特点，参考周边同类建筑的地基处理模式，参考专家意见，选择经济可靠的地基处理方案。
c)软土地基上房屋、长度超过60m的狭长形建筑须作地基变形计算及提出变形控制措施，高度变化较大的又未设沉降缝的建筑应有沉降差的计算和控制措施。
1.2.2.2桩基部分a)组织技术讨论会或研讨会，对各类可以使用的桩基的工程特性、经济性进行技术交流，充分吸收专家和其他技术单位的意见（公司各有关部门均可参加）。
b)最终桩基形式的确定尚应根据建筑物四周环境条件、基坑支护等条件综合考虑。
c)桩基持力层的确定应经济合理，应有不同桩径的承载力设计比较，设计参数的取值应准确，且桩位的施工可操作性强。
桩基的承载力取值是否合理，对预制桩可通过提前试桩来确定，对人工挖孔桩、冲钻孔桩可通过现场土体取样和地质报告相互对照以及试桩来确定。
1.2.3地下室1.2.3.1厚度较大承台的设计，或者浇捣面积较大的地下室底板厚度的确定是否经济合理，设计中是否有防裂措施。
1.2.3.2地下室留洞a)管道穿越地下室的外墙必须预留防水套管；b)管道穿越地下室的顶板，如位置在室外时必须预留防水套管；c)地下室防排烟洞口、柴油发电机排烟洞口应特别注意，这些洞口较大且在结构图上容易遗漏。
Q/SLECC QG/SLECC 0340－2006代替QY/SSJ0440-1997结构专业设计文件校审细则2006-05-08发布2006-05-18实施QG/SLECC 0340-2006前 言本标准是根据胜利油田胜利工程设计咨询有限责任公司2005年企业标准制修订计划，对《建筑与结构专业设计文件校审细则》进行了修订。
本次修订的主要内容是：1.把建筑、结构专业校审细则分别编写。
2.修改了引用标准的版本号。
3.各部分增加了“审定内容”一节。
4.增加了“角图章与目录”（4.1）的校审内容。
5.“结构设计说明”（4.2）中增加了“单层厂房设计说明”、“特殊地基设计说明”、“建筑结构安全等级”、“结构设计使用年限”等的校审内容。
6.“基础平面图”（4.3）中增加了“采用平法设计”时校审内容。
7.“基础详图”（4.4）中增加了“钢柱基础”校审内容。
8.“钢筋混凝土结构平面图”（4.5）中增加了“电梯机房结构布置图”、“平法标注”等部分的校审内容。
9.增加了“单层厂房及门式刚架结构”（4.6）的校审内容。
10.增加了“钢结构构件详图”（4.8）的校审内容。
11.增加了“储罐基础”（4.9）、“管架及基础”的校审内容。
12.“结构计算书”（4.12）中增加了“吊车荷载”、“复合地基”、“储罐基础”、“管架结构”等部分的校审内容。
本标准由建筑设计所专业技术委员会提出。
本标准由胜利油田胜利工程设计咨询有限责任公司标准化技术委员会归口。
本标准由建筑设计所专业技术委员会起草。
本标准起草人：周兴辉本标准委托建筑设计所专业技术委员会负责解释。
本标准首次发布时间：1998年3月；本次修订为首次修订。
胜利油田胜利工程设计咨询有限责任公司标准结构专业设计文件校审细则QG/SLECC 0340-20061 目的和范围为确保设计输出满足设计输入和符合合同及法规的要求，本标准对建筑与结构专业设计输出文件的校审细则作出规定,适用于工程设计输出文件，工程建设项目咨询设计输出文件可参照本标准执行。
2 引用文件下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
QT/SLECC 0006 设计人员质量职责及任职资格QT/SLECC 0022 设计文件质量评定3 职责设计人职责见QT/SLECC 0006。
4 程序4.1角图章与目录4.1.1校对内容4.1.1.1 角图章公司名称、设计证书号是否正确；4.1.1.2 项目名称、单体名称、图纸名称是否正确；设计阶段、项目号、档案号、比例是否正确； 4.1.1.3 图纸尺寸是否符合制图标准；4.1.1.4 图纸目录与设计图纸中项目名称、单体名称、图纸名称是否一致；4.1.1.5 目录中图纸规格与设计图是否一致；4.1.1.6 图纸中复用设计是否全面正确地在目录中列出。
4.1.2审定内容4.1.2.1 签署是否正确。
4.2结构设计说明4.2.1校对内容4.2.1.1 主要设计依据文件是否列出；采用的有关标准、规范是否列出；4.2.1.2 设计±0.000标高所对应的绝对高程是否说明，是否正确；4.2.1.3 建筑结构的安全等级、设计使用年限是否正确，结构的耐久性要求、砌体结构施工质量控制等级是否满足规范要求；4.2.1.4 建筑场地类别、地基的液化等级、建筑抗震设防类别、抗震设防烈度、设计基本地震加速度、设计地震分组以及钢筋混凝土结构的抗震等级是否详细说明，与工程勘察资料是否一致；4.2.1.5 如果有人防地下室，人防抗力等级是否正确；人防地下室结构的设计荷载与人防抗力等级是否一致；4.2.1.6 采用的设计荷载（基本风压、基本雪压、楼屋面活荷载、特殊部位最大使用荷载）是否详细说明，是否符合规范要求；4.2.1.7 有吊车工业厂房的吊车荷载（吊车起重量、工作级别、最大及最小轮压、吊车宽度、吊车轮距）说明是否正确，与工艺资料是否一致；4.2.1.8 是否有地基概况的简要描述，是否说明了地基基础的设计等级，是否正确；4.2.1.9 软土地基是否采取了有效的地基处理措施；4.2.1.10 湿陷性黄土地基时，湿陷等级说明是否正确，是否采取了合理的地基处理措施及结构措施；4.2.1.11 采用钢筋混凝土结构时，混凝土、钢筋的材料等级是否正确说明，钢筋的混凝土保护层厚度、锚固长度、搭接长度、连接方法是否说明，与结构的抗震等级是否一致；4.2.1.12 钢结构时，钢材牌号、质量等级、除锈、涂装及防火要求是否说明；螺栓级别、焊缝质量检验等级等连接材料是否说明，是否正确；4.2.1.13 砌体结构时，是否标明砌体材料等级，是否说明砌体结构施工质量控制等级，是否正确；4.2.1.14 水池、地下室结构，是否采用防渗混凝土，抗渗等级是否正确；寒冷地区的外露水池，是否采用了相应抗冻等级的混凝土。
结构在施工期间有可能上浮时，是否采取了有效的抗浮措施；4.2.1.15 采用桩基时，是否注明单桩承载力特征值，是否提出试验及检测要求；4.2.1.16 采用复合地基时，是否注明复合地基承载力特征值，是否提出试验及检测要求；4.2.1.17 对大型预制构件的运输、堆放、吊装、连接焊缝、二次浇灌等具体要求是否说明，是否提出应遵守的国家现行施工验收规范及有关标准；4.2.1.18 采用新结构、新材料、新技术是否有较详细的说明，需要作试验的结构和材料是否说明具体要求。
4.2.2审核内容4.2.2.1 设计是否符合设计任务书、初步设计及其审批意见；是否符合技术先进、安全使用、经济合理的原则；4.2.2.2 设计内容是否完整，是否符合有关的标准、规范、技术统一规定的要求；4.2.2.3 技术条件是否正确；4.2.2.4 采用的地基承载力是否合理；4.2.2.5 构件的耐火极限是否满足建筑耐火等级的要求；4.2.2.6 建筑结构的安全等级、设计使用年限是否正确，钢筋混凝土结构的抗震等级是否正确；4.2.2.7 工业建筑时，结构的耐火等级是否与厂房的生产类别协调一致；4.2.2.8 人防地下室结构的设计荷载与人防抗力等级是否一致；4.2.2.9 采用的设计荷载是否符合规范要求；4.2.2.10 工业厂房的吊车荷载取值是否正确；4.2.2.11 软土地基、湿陷性黄土等特殊地基的地基处理措施是否合理；4.2.2.12 钢筋的材料等级、焊缝等级是否满足特殊条件（寒冷地区、动力荷载）的要求；焊条型号与钢材型号是否匹配；4.2.2.13 水池、地下室结构抗浮措施是否安全、合理；4.2.2.14 采用桩基时，设计采用的单桩承载力特征值是否合理，静载试验及桩基检验方法是否合理；4.2.2.15 采用复合地基时，设计采用的复合地基承载力特征值是否合理；4.2.2.16 采用的新结构、新材料、新技术是否能够满足规范要求。
4.2.3审定内容4.2.3.1 设计是否符合设计任务书、初步设计及其审批意见；是否符合技术先进、安全使用、经济合 理的原则；4.2.3.2 设计是否符合《工程建设强制性条文》的要求；4.2.3.3 软土地基、湿陷性黄土等特殊地基的地基处理措施是否安全、经济、合理；4.2.3.4 采用的新结构、新材料、新技术是否能够满足规范要求。
4.3基础平面图4.3.1校对内容4.3.1.1 图面布置是否合理，比例、符号、图签是否正确，文字叙述是否简明清楚；4.3.1.2 基础平面图中轴线与建筑轴线是否一致；基础中心线与轴线不重合时，是否注明关系尺寸，定位坐标、基础尺寸是否正确；4.3.1.3 基础平面图中柱、剪力墙及构造柱平面位置、截面尺寸与建筑图、结构布置图是否一致；4.3.1.4 基础持力层、基础进入持力层深度是否合理，地基承载力是否满足要求；4.3.1.5 构件编号与基础详图是否一致；4.3.1.6 条形基础底面如不在同一标高，是否已采用放阶或放坡处理，并画出剖面图，注明有关尺寸及最低处的标高；4.3.1.7 基础梁选型是否正确，基础上通行汽车时梁下基础处理是否合理；4.3.1.8 基础剖面编号及尺寸等与基础平面所注剖面号或索引是否一致；4.3.1.9 基础圈梁的设置与构造是否正确；4.3.1.10 基础平剖面图中变形缝处尺寸是否齐全并满足规范要求，与建筑图是否一致；4.3.1.11 特殊地基或基础是否提出沉降观测要求，是否设置合理的沉降观测点；4.3.1.12 基础平面图中是否标有楼梯基础的位置及尺寸；4.3.1.13 基础平面图中是否注明钢筋混凝土柱、剪力墙和构造柱的位置；4.3.1.14 采用平法标注时，标注格式与《平面整体表示方法制图规则和构造详图(阀型基础)》是否一致；4.3.1.15 采用桩基时，桩平面位置及定位尺寸是否正确；桩顶标高与基础标高是否一致；是否注明了单桩承载力特征值、成桩的施工要求、桩基检测要求；4.3.1.16 桩承台拉梁设置是否满足规范要求；4.3.1.17 采用复合地基时，处理深度及处理范围是否标注清楚；置换桩的平面布置、材料性能、构造详图是否清楚；是否有承载力特征值（有时包括压缩模量）要求；4.3.1.18 与结构受力有关的地沟、地坑及设备基础位置及尺寸是否清楚，与工艺条件是否一致，基础面积是否满足承载力、稳定要求。
4.3.2审核内容4.3.2.1 基础设计方案是否合理、安全、经济，材料选用是否正确；4.3.2.2 基础面积是否满足承载力要求；基础埋深是否满足稳定、防冻等要求；4.3.2.3 基础持力层、地基承载力特征值及基础埋深是否合理，有无软弱下卧层，下卧层承载力是否满足要求；4.3.2.4 基础持力层、基础进入持力层深度是否合理，地基承载力是否满足要求；4.3.2.5 基础梁选型是否正确，基础上通行汽车时梁下基础处理是否合理；4.3.2.6 基础圈梁的设置与构造是否合理；4.3.2.7 特殊地基或基础是否提出沉降观测要求，是否设置合理的沉降观测点；4.3.2.8 采用桩基时，桩平面位置及定位尺寸是否正确；桩顶标高与基础标高是否一致；桩的类型、桩端持力层、进入持力层深度是否正确；是否注明了单桩承载力特征值、成桩的施工要求、桩基检测要求；4.3.2.9 桩的数量是否满足承载力要求，与计算结果是否一致；4.3.2.10 桩承、台拉梁设置是否满足规范要求；4.3.2.11 采用复合地基时，地基处理方法是否合理；采用的承载力特征值是否合理。
4.3.3审定内容4.3.3.1 基础设计方案是否技术先进、经济合理；4.3.3.2 特殊地基处理措施是否技术先进、经济合理。
4.4基础详图4.4.1校对内容4.4.1.1 基础是否按制图规范标注了轴线位置、分尺寸、总尺寸，与基础平面图是否一致；4.4.1.2 基础各部分构造、埋置深度、标高、防潮层的位置及做法、垫层材料、厚度等是否齐全、正确；4.4.1.3 钢筋混凝土基础配筋是否满足计算及规范要求；4.4.1.4 采用刚性基础时，基础放阶高宽比是否符合规范要求；4.4.1.5 现浇基础底板阳角处附加辐射筋的根数、直径及长度是否合理；4.4.1.6 现浇基础是否按结构图预埋钢筋，预埋钢筋长度、数量、规格与对应的框架柱配筋是否一致；4.4.1.7 杯形基础各部构造是否符合规范要求，杯口底标高与预制柱底标高是否一致；4.4.1.8 设置预制基础梁时，是否绘制基础梁与基础或垫块的连接节点，注明相互关系尺寸和构造要求；4.4.1.9 设置现浇基础梁时，是否注明基础材料（砼、钢筋）强度等级；4.4.1.10 桩基础是否绘制了承台详图及桩的位置、桩顶伸入承台的长度和桩头锚固处的处理要求；4.4.1.11 基础底面积及配筋与计算结果是否一致；桩基础时，基桩数量与计算结果是否一致；4.4.1.12钢柱基础时，是否预埋地脚螺栓；地脚螺栓位置、数量、规格与计算结果是否一致，与预钢柱底板预留孔是否一致；地脚螺栓埋深是否满足锚固要求。
