2.10 简单的逻辑电路核心素养通过《简单的逻辑电路》的自主探究学习过程，让学生养成交流合作的学习方式，并感受数字技术对现代生活的巨大改变、体验物理知识与实践的紧密联系。

教学目标1、知道数字电路和模拟电路的概念，了解数字电路的优点。

2、知道“与”门、“或”门、“非”门电路的特征、逻辑关系及表示法。

3、初步了解“与”门、“或”门、“非”门电路在实际问题中的应用教学重点三种门电路的逻辑关系。

教学难点数字信号和数字电路的意义。

教学方法探究、讲授、讨论、练习教学手段声光控感应灯、投影仪、多媒体教学设备、三种门电路演示示教板、电压表等教学过程一、引入新课（1）演示：一盏神奇的灯接通电源，灯不亮；有声，灯不亮；挡住光线，全场安静，灯不亮；挡住光线，拍手，灯亮。

点评：通过演示声光控感应灯，引发学生好奇心理和探究欲望。

（2）教师简介：身边的“数字”话题：数码产品、数字电视、DIS实验、家电等。

这些电器中都包含了“智能”化逻辑关系，今天我们就来学习简单的逻辑电路。

二、进行新课1、数字电路的介绍教师介绍：A、数字信号与模拟信号（1）数字信号在变化中只有两个对立的状态：“有”，或者“没有”。

而模拟信号变化则是连续的。

（2）调节收音机的音量，声音连续变化，声音信号是“模拟”量。

（3）图示数字信号和模拟信息：点评：引导学生了解数字信号和模拟信号的不同特征。

B、数字电路逻辑电路门电路数学信号的0和1好比是事物的“是”与“非”，而处理数字信号的电路称数字电路，因此，数字电路就有了判别“是”与“非”的逻辑功能。

下面我们将学习数字电路中最基本的逻辑电路—门电路。

2、门电路（1）“与”门教师介绍：所谓“门”，就是一种开关，在一定条件下它允许信号通过，如果条件不满足，信号就被阻挡在“门”外。

教师：（投影）教材图2.10-2引导学生分析开关A、B对电路的控制作用。

体会“与”逻辑关系。

思考与讨论：谈谈生活中哪些事例体现了“与”逻辑关系。

人教版高中物理选修3-1 全册教案目录1.1《电荷及电荷守恒》1.2《库仑定律》1.3《电场强度》1.4《电势能和电势》1.5《电势差》1.6《电势差与电场强度》1.7《静电现象的应用》1.8《电容器和电容》1.9《带电粒子在电场中的运动》2.10《逻辑电路》2.1《电源和电流》2.2《电动势》2.3《欧姆定律》2.4《串联电路和并联电路》2.5《焦耳定律》2.6《电阻定律》2.7《闭合电路的欧姆定律》2.8《多用电表》2.9《实验:测定电池的电动势和内阻》3.1《磁现象和磁场》3.2《磁感应强度》3.3《几种常见的磁场》3.4《磁场对通电导线的作用力》3.5《磁场对运动电荷的作用力》3.6《带电粒子在匀强磁场中的运动》选修3-1第一章1.1电荷及其守恒定律一、教材分析本节从物质微观结构的角度认识物体带电的本质,使物体带电的方法。

给学生渗透看问题要透过现象看本质的思想。

摩擦起电、两种电荷的相互作用、电荷量的概念初中已接触,电荷守恒定律对学生而言不难接受,在此从原子结构的基础上做本质上分析,使学生体会对物理螺旋式学习的过程二、教学目标(一)知识与技能1.知道两种电荷及其相互作用.知道电量的概念.2.知道摩擦起电,知道摩擦起电不是创造了电荷,而是使物体中的正负电荷分开.3.知道静电感应现象,知道静电感应起电不是创造了电荷,而是使物体中的电荷分开.4.知道电荷守恒定律.5.知道什么是元电荷.(二)过程与方法1、通过对初中知识的复习使学生进一步认识自然界中的两种电荷2、通过对原子核式结构的学习使学生明确摩擦起电和感应起电不是创造了电荷,而是使物体中的电荷分开.但对一个与外界没有电荷交换的系统,电荷的代数和不变。

(三)情感态度与价值观通过对本节的学习培养学生从微观的角度认识物体带电的本质三、教学重点难点重点:电荷守恒定律?难点:利用电荷守恒定律分析解决相关问题摩擦起电和感应起电的相关问题。

四、学情分析本节关键是做好实验,从微观分析产生这种现象的原因。

11 简单的逻辑电路错误！未定义书签。

教分析教书从生活实例出发介绍了“与”“或”及“非”三种逻辑电路的逻辑关系，并在此基础上介绍了表示这三种逻辑关系的真值表。

生刚完稳恒电流及复杂电路分析，对电势等概念比较清晰，但分析复杂电路的水平有限，加上教材中本节属于对稳恒电流的补充，对后面的选修3－2中传感器知识起引领。

故应重点讲解“与”门、“或”门以及“非”门电路的特征、逻辑关系及表示法。

教书通过演示实验让生知道这些逻辑关系可以通过电路实现，从而引入了门电路。

又从门电路的组合到“漫步”，让生了解集成电路及应用领域。

教材中的重要思想1．教材中使用类比的思想，使生便于接受逻辑运算关系；2．论联系实际的思想；3．培养生严密逻辑思维能力的思想。

教目标1．知道字电路和模拟电路的概念，了解字电路的优点。

2．初步了解简单的逻辑电路及表示符号。

3．通过实验，解“与”“或”及“非”逻辑电路中结果与条件的逻辑关系。

4．知道什么是真值表，会用真值表表示一些简单的逻辑关系。

5．通过实验，观察门电路的作用，初步了解逻辑电路的基本原以及在自动控制中的应用。

在对逻辑电路应用实例的分析中体会三种逻辑运算关系，体会逻辑电路在现实生活中的意义。

6．初步了解集成电路的简单原。

关注我国集成电路以及元器件研究的发展情况，感受字技术对现代生活的巨大改变。

教重点难点1．知道最基本的逻辑电路“与”门、“或”门及“非”门的功能；2．解各种门电路的逻辑关系；教中可以从生活实例或演示实验现象入手，帮助生解三种逻辑关系。

3．什么是真值表？各个逻辑电路的真值表的填写。

4．能综合运用本节所知识设计逻辑电路并在电路中填写恰当的电路符号。

生对模拟信号和模拟电路的概念都能比较容易解，但是，对信息社会中常提到的“字”概念，认识是较模糊的。

字信号是信息技术的基础，字电路是如何处字信号的，分析最小字电路单元的逻辑关系，解字电路处逻辑关系的原，这是解字电路的关键。

教易误点1．逻辑电路的符号使用混乱。

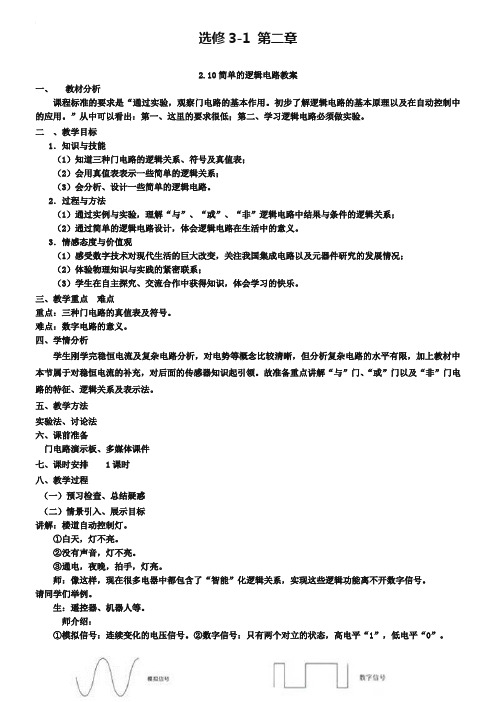

选修3-1 第二章2.10简单的逻辑电路教案一、教材分析课程标准的要求是“通过实验，观察门电路的基本作用。

初步了解逻辑电路的基本原理以及在自动控制中的应用。

”从中可以看出：第一、这里的要求很低；第二、学习逻辑电路必须做实验。

二、教学目标1．知识与技能（1）知道三种门电路的逻辑关系、符号及真值表；（2）会用真值表表示一些简单的逻辑关系；（3）会分析、设计一些简单的逻辑电路。

2．过程与方法（1）通过实例与实验，理解“与”、“或”、“非”逻辑电路中结果与条件的逻辑关系；（2）通过简单的逻辑电路设计，体会逻辑电路在生活中的意义。

3．情感态度与价值观（1）感受数字技术对现代生活的巨大改变，关注我国集成电路以及元器件研究的发展情况；（2）体验物理知识与实践的紧密联系；（3）学生在自主探究、交流合作中获得知识，体会学习的快乐。

三、教学重点难点重点：三种门电路的真值表及符号。

难点：数字电路的意义。

四、学情分析学生刚学完稳恒电流及复杂电路分析，对电势等概念比较清晰，但分析复杂电路的水平有限，加上教材中本节属于对稳恒电流的补充，对后面的传感器知识起引领。

故准备重点讲解“与”门、“或”门以及“非”门电路的特征、逻辑关系及表示法。

五、教学方法实验法、讨论法六、课前准备门电路演示板、多媒体课件七、课时安排1课时八、教学过程（一）预习检查、总结疑惑（二）情景引入、展示目标讲解：楼道自动控制灯。

①白天，灯不亮。

②没有声音，灯不亮。

③通电，夜晚，拍手，灯亮。

师：像这样，现在很多电器中都包含了“智能”化逻辑关系，实现这些逻辑功能离不开数字信号。

请同学们举例。

生：遥控器、机器人等。

师介绍：①模拟信号：连续变化的电压信号。

②数字信号：只有两个对立的状态，高电平“1”，低电平“0”。

数字信号的“0”和“1”好比事件的“是”与“非”，而处理数字信号的电路——数字电路，就有了辨别“是”、“非”的逻辑功能。

这节课我们学习数字电路中最基本的逻辑电路——门电路。

新课标人教版高中物理选修3-1第二章第十节《简单的逻辑电路》精品教案【学习目标】知识与技能：1、知道数字电路和模拟电路的概念，了解数字电路的优点。

2、知道“与”门、“或”、“非”门电路的特征、逻辑关系及表示法。

3、初步了解“与”门、“或”门、“非”门电路在实际问题中的应用过程与方法：突出自主探究、交流合作为主体的学习方式。

情感态度与价值观：1、感受数字技术对现代生活的巨大改变；2、体验物理知识与实践的紧密联系；3、体验网络互动课堂在学习活动中的优越性。

【学习重点】三种门电路的逻辑关系。

【学习难点】数字信号和数字电路的意义。

（一）引入新课教师活动：课件展示模拟信号和数字信号的波形，这两种信号有什么不同？学生活动：在教师引导下，学生得出模拟信号是连续的，数字信号只有两个对立的状态。

教师活动：处理数字信号的电路叫数字电路，数字电路主要研究电路的逻辑功能，现在我们学习数字电路中最基本的逻辑电路-门电路。

课件展示什么是门电路。

（二）进行新课一、“与”门教师活动：提出问题：某单位财务室为了安全，规定不准一个人单独进入。

为此在门上以右图的形式装了两把锁。

怎么样门才能被打开呢？学生活动：只有两个人同时把锁打开，门才能被打开。

教师活动：思考这个事例中事件和条件之间有什么关系？学生活动：事件的几个条件都满足后，该事件才发生。

教师活动：这种关系就是“与”逻辑关系，生活中还有那些事例能体现“与”逻辑关系。

学生活动：学生积极思考讨论，并回答：声光控开关，只有晚上，有声音这两个条件都满足，灯才亮（学生一）登陆QQ，只有账号和密码都正确，才能登陆（学生二）（通过学生对生活中具体事例的分析，加深对“与”逻辑关系的理解）教师活动：教师进行点评，并介绍具有“与”逻辑关系的电路叫“与”门电路，简称“与”门。

然后课件展示新问题：请同学们利用前几节课中我们学习的串并联电路设计一个电路，能够实现只有两个电键都闭合，电灯才能发光的功能，并记录两个开关的断开和闭合对灯泡亮灭的影响，并思考其中的逻辑关系。

第十节简单的逻辑电路学案课前预习学案一、预习目标1、知道数字电路和模拟电路的概念，了解数字电路的优点.2、知道“与”门、“或”门、“非”门电路的特征、逻辑关系及表示法.3、初步了解“与”门、“或”门、“非”门电路在实际问题中的应用二、预习内容1.数字电路：处理的电路叫做数字电路.2.门电路：就是一种开关，在一定条件下它允许；如果条件不满足，信号就被阻挡在“门”外.3.如果一个事件的几个条件都满足后，该事件才能发生，我们把这种关系叫做. 具有的电路称为“与”门电路.4.如果几个条件中，只要有一个条件得到满足，某件事就会发生，这种关系叫做，具有的电路叫做“或”门电路.5.输出状态和输入状态呈现的逻辑关系，叫做“非”逻辑，具有的电路叫做“非”门电路.三、提出疑惑课内探究学案一、学习目标1、感受数字技术对现代生活的巨大改变；2、体验物理知识与实践的紧密联系；3、突出自主探究、交流合作为主体的学习方式二、学习过程1.按照输入和输出关系的不同，可以将基本的逻辑门电路分为“与”门、“或”门、“非”门等.（1）“与”门理解：当几个条件同时具备才能出现某一结果，这些条件与结果之间的关系称为“与”逻辑，具有这种逻辑的电路称为“与”门.符号：如图特点：①当A、B输入都为“0”时，Y输出为“0”；②当A输入为“0”B输出为“1”或A输入为“1”B输出为“0”时，Y输出为“0”；③当A、B输入都为“1”时，Y输出为“1”.（2）“或”门理解：当几个条件中只要有一个或一个以上具备就能出现某一结果，则这些条件与结果之间的关系称为“或”逻辑，具有这种逻辑的电路称为“或”门.符号：如图特点：①当A、B输入都为“0”时，Y输出为“0”；②当一个输入“0”另一个输入为“1”时，Y输出为“1”；③当A、B输入都为“1”时，Y输出为“1”.（3）“非”门理解：当一种结果出现时，另一种结果一定不出现. 即输出Y是输入A的否定，这就是“非”逻辑，具有这种逻辑的电路称为“非”门.符号：如图特点：①当A输入为“1”时，Y输出为“0”；②当A输入为“0”时，Y输出为“1”.2.真值表真值表是包含各种可能性在内的逻辑关系表，它包括两部分，一部分是所有输入逻辑变量的各种可能组合；另一部分是相应的输出. 右图是一种具有“与”逻辑功能的门电路. 把开关接通记为1,开关断开记为0,灯亮记为1，灯灭记为0,它的真值表为输入输出A B C Y0 0 0 00 0 1 00 1 0 00 1 1 01 0 0 01 0 1 01 1 0 01 1 1 1例题：如图所示，试判断这是一个什么逻辑门电路. A、B、C闭合时记“1”，断开时记“0”，Y灯亮时记“1”，不两记“0”. 试完成下面真值表.输入输出A B C Y0 0 00 0 10 1 00 1 11 0 01 0 11 1 01 1 1解析：由图可知，开关A、B、C只要有一个闭合时，灯泡就亮，所以这个电路满足“或”门电路逻辑. 即当几个条件中只要有一个或一个以上具备就能出现某一结果，所以这是一个“或”门电路. 真值表如下：输入输出A B C Y0 0 0 00 0 1 10 1 0 10 1 1 11 0 0 11 0 1 11 1 0 11 1 1 1三、反思总结四、当堂检测1. 走廊里有一盏灯，在走廊两端各有一个开关，我们希望不论那一个开关接通都能使灯点亮，那么设计的电路为（）A.“与”门电路B.“非”门电路C.“或”门电路D.上述答案都有可能2. 如图所示电路为（）A.“与”门电路B.“非”门电路C.“或”门电路D.无法判定3.下面是逻辑电路及其真值表，此逻辑电路为，在真值表中X除的逻辑值为.课后练习与提高1.如图所示电路为（）A.“与”门电路B.“非”门电路C.“或”门电路D.无法判定2.有一个逻辑门电路的真值表如下表，试判断这是一个门电路，并在右图中画出电路符号.3.下面是逻辑电路及其真值表，此逻辑电路为，在真值表中X除的逻辑值为.4.下图左端表示输入端A、B的电势随时间变化的关系. 如果它们是“或”门的输入端，请在方框中画出输出端的电势随时间变化的关系.探究：下图是一个简单的车门报警电路图，图中的开关S1、S2分别装在汽车的两扇门上，只要有车门打开（电路处于开路状态），发光二极管就发光报警，请根据报警装置的要求，指出虚线方框是何种门电路.2、非3、或， 14、解答：。

第十节简单的逻辑电路学案课前预习学案一、预习目标1、知道数字电路和模拟电路的概念，了解数字电路的优点。

2、知道“与”门、“或”门、“非”门电路的特征、逻辑关系及表示法。

3、初步了解“与”门、“或”门、“非”门电路在实际问题中的应用二、预习内容1.数字电路：处理的电路叫做数字电路。

2.门电路：就是一种开关，在一定条件下它允许；如果条件不满足，信号就被阻挡在“门”外。

3.如果一个事件的几个条件都满足后，该事件才能发生，我们把这种关系叫做。

具有的电路称为“与”门电路。

4.如果几个条件中，只要有一个条件得到满足，某件事就会发生，这种关系叫做，具有的电路叫做“或”门电路。

5.输出状态和输入状态呈现的逻辑关系，叫做“非”逻辑，具有的电路叫做“非”门电路。

三、提出疑惑课内探究学案一、学习目标1、感受数字技术对现代生活的巨大改变；2、体验物理知识与实践的紧密联系；3、突出自主探究、交流合作为主体的学习方式二、学习过程1.按照输入和输出关系的不同，可以将基本的逻辑门电路分为“与”门、“或”门、“非”门等。

（1）“与”门理解：当几个条件同时具备才能出现某一结果，这些条件与结果之间的关系称为“与”逻辑，具有这种逻辑的电路称为“与”门。

符号：如图特点：①当A、B输入都为“0”时，Y输出为“0”；②当A输入为“0”B输出为“1”或A输入为“1”B输出为“0”时，Y输出为“0”；③当A、B输入都为“1”时，Y输出为“1”。

（2）“或”门理解：当几个条件中只要有一个或一个以上具备就能出现某一结果，则这些条件与结果之间的关系称为“或”逻辑，具有这种逻辑的电路称为“或”门。

符号：如图特点：①当A、B输入都为“0”时，Y输出为“0”；②当一个输入“0”另一个输入为“1”时，Y输出为“1”；③当A、B输入都为“1”时，Y输出为“1”。

（3）“非”门理解：当一种结果出现时，另一种结果一定不出现。

即输出Y是输入A的否定，这就是“非”逻辑，具有这种逻辑的电路称为“非”门。

高中物理新课标版人教版选修3-1优秀教案：2.10 简单的逻辑电路11 简单的逻辑电路整体分析教学分析教科书从生活实例出发介绍了“与”“或”及“非”三种逻辑电路的逻辑关系，并在此基础上介绍了表示这三种逻辑关系的真值表。

学生刚学完稳恒电流及复杂电路分析，对电势等概念比较清晰，但分析复杂电路的水平有限，加上教材中本节属于对稳恒电流的补充，对后面的选修3－2中传感器知识起引领。

故应重点讲解“与”门、“或”门以及“非”门电路的特征、逻辑关系及表示法。

教科书通过演示实验让学生知道这些逻辑关系可以通过电路来实现，从而引入了门电路。

又从门电路的组合到“科学漫步”，让学生了解集成电路及应用领域。

教材中的重要思想1．教材中使用类比的思想，使学生便于接受逻辑运算关系； 2．理论联系实际的思想；3．培养学生严密逻辑思维能力的思想。

教学目标1．知道数字电路和模拟电路的概念，了解数字电路的优点。

2．初步了解简单的逻辑电路及表示符号。

3．通过实验，理解“与”“或”及“非”逻辑电路中结果与条件的逻辑关系。

4．知道什么是真值表，会用真值表来表示一些简单的逻辑关系。

5．通过实验，观察门电路的作用，初步了解逻辑电路的基本原理以及在自动控制中的应用。

在对逻辑电路应用实例的分析中体会三种逻辑运算关系，体会逻辑电路在现实生活中的意义。

6．初步了解集成电路的简单原理。

关注我国集成电路以及元器件研究的发展情况，感受数字技术对现代生活的巨大改变。

教学重点难点1．知道最基本的逻辑电路“与”门、“或”门及“非”门的功能；2．理解各种门电路的逻辑关系；教学中可以从生活实例或演示实验现象入手，帮助学生理解三种逻辑关系。

3．什么是真值表？各个逻辑电路的真值表的填写。

4．能综合运用本节所学知识设计逻辑电路并在电路中填写恰当的电路符号。

学生对模拟信号和模拟电路的概念都能比较容易理解，但是，对信息社会中常提到的“数字”概念，认识是较模糊的。

数字信号是信息技术的基础，数字电路是如何处理数字信号的，分析最小数字电路单元的逻辑关系，理解数字电路处理逻辑关系的原理，这是理解数字电路的关键。
