雨淋阀系统结构、系统工作原理、维护及保养ZSFG系列翻瓣式雨淋阀是组成雨淋系统、预作用系统、水幕系统和水喷雾系统的重要组件，通常与进口蝶阀、电磁阀、泄水实验阀、水力警铃、手动应急阀、压力表等组成雨淋阀组。
除预作用系统外，在消防系统侧的管路上接的都是开式喷头，管网内不充水。
雨淋阀的特点是在发现火警后，雨淋阀内阀瓣迅速开启，压力水流经消防管网从喷头里喷出覆盖或隔离整个保护区，适用于起火后火势迅猛、火灾负荷大、不宜控制的场所使用。
雨淋阀组的开启方式分为自动、手动和远程手动三种方式。
当保护区发生火灾时，环境温度升高，火灾探测系统动作，雨淋阀被打开，水迅速从开式喷头喷出执行灭火功能，并可发出报警信号，以达到报警、控火、灭火的目的。
该装置也可与泡沫系统组成泡沫雨淋系统，用于扑救有爆炸危险的液体火灾。
本装置成套供应(亦可散件供应)，用户只须按阀门上下法兰面的高度及法兰连接尺寸即可安装使用. ■系统结构简介 ZSFG型雨淋阀组主要由水源控制阀(蝶阀)、雨淋阀、手动应急装置、自动滴水阀、排水球阀、供水侧压力表、控制腔压力表等组成。
1.雨淋阀：本雨淋阀属于杠杆式结构，具有锁扣力小，开启动作灵活、可靠等特点。
平时雨淋阀阀瓣处于关闭状态，一直对系统中的水起阻隔作用。
当有火灾发生时，通过控制腔的出口接通大气压，由于控制腔内进口的减压装置作用，使得控制腔内的压力急剧下降，当控制腔内的压力比供水压力低到一定值时，作用在阀盖底部向上的力大于杠杆作用在阀瓣上向下的力，雨淋阀的阀瓣被供水压力打开，则水流入系统侧进行灭火，控制腔内的压力表由装在保护区内的火灾探测系统同时也就是雨淋阀阀瓣的驱动系统控制，它可以是电气的、液压的(湿式)、气动的(干式)。
具有防复位机构及外部复位机构：雨淋阀开启后，由于控制腔余压作用，压紧扣总是先落在座圈上，阀瓣不能盖在座圈上复位，故该阀灭火可靠，且复位不须拆开阀盖，只须用扳手转动复位轴带动压紧扣即可复位，使用非常方便。

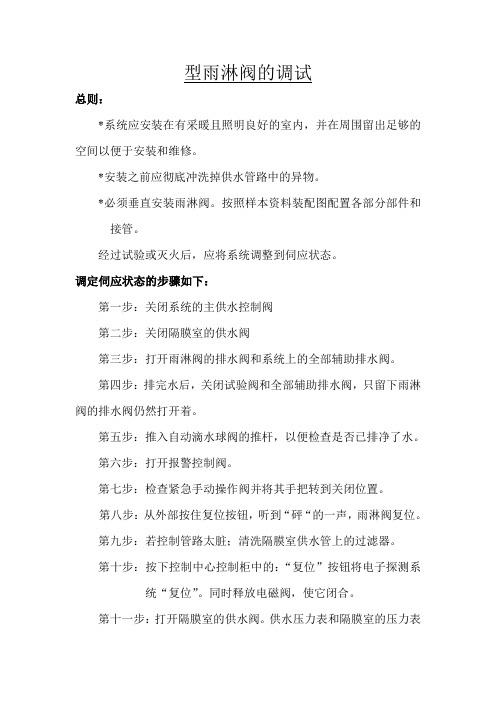

型雨淋阀的调试总则：*系统应安装在有采暖且照明良好的室内，并在周围留出足够的空间以便于安装和维修。
*安装之前应彻底冲洗掉供水管路中的异物。
*必须垂直安装雨淋阀。
按照样本资料装配图配置各部分部件和接管。
经过试验或灭火后，应将系统调整到伺应状态。
调定伺应状态的步骤如下：第一步：关闭系统的主供水控制阀第二步：关闭隔膜室的供水阀第三步：打开雨淋阀的排水阀和系统上的全部辅助排水阀。
第四步：排完水后，关闭试验阀和全部辅助排水阀，只留下雨淋阀的排水阀仍然打开着。
第五步：推入自动滴水球阀的推杆，以便检查是否已排净了水。
第六步：打开报警控制阀。
第七步：检查紧急手动操作阀并将其手把转到关闭位置。
第八步：从外部按住复位按钮，听到“砰“的一声，雨淋阀复位。
第九步：若控制管路太脏；清洗隔膜室供水管上的过滤器。
第十步：按下控制中心控制柜中的：“复位”按钮将电子探测系统“复位”。
同时释放电磁阀，使它闭合。
第十一步：打开隔膜室的供水阀。
供水压力表和隔膜室的压力表的指示应相同。
第十二步：部分打开主供水控制阀。
如果有水从自动滴水球阀（流出，则立即关闭主控水控制阀。
漏水的原因可能是1）阀瓣未复位或未完全锁住，2）阀瓣密封件损坏，修好后仍要重复此步操作。
第十三步：当从排水阀流出水时，则关闭它，然后全部打开主供水控制阀。
第十四步：将报警管路上的控制阀锁在开的位置上，至此系统进入了伺应状态。
停用操作注意：因维修保养或其它原因要中断系统的伺应状态时也就使系统失去了灭火功能。
因此必须事先通知有关人员和部门采取相应的预防措施，并设置值班防火人员。
停用操作的步骤如下：第一步：关闭主供水控制阀；第二步：打开雨淋阀的排水阀和系统上的其它辅助排水阀。
第三步：关闭隔膜室的供水阀；第四步：此时即可进行维护保养工作。
试验操作系统安装完以后，需要进行水压试验，气压试验，主排水试验，报警试验和开阀功能试验。
当不允许进行水压试验时，可以用气压试验代替。
水压试验：对管路进行1.6MPa的水压试验，保持2小时不能发生渗漏。
Z S F M型隔膜式雨淋阀使用说明书ZSFM型雨淋阀ZSFM型雨淋阀采用隔膜止回的原理，在隔膜的两面通道的管路压力基本平衡时，隔膜处于关闭状态，当供水系统压力大于管网喷水系统管路压力时，隔膜能自动打开的一种单向止回阀，可和其它部件组成多种雨淋报警灭火系统，适用于医院、宾馆、商场、工厂、机场、娱乐场、图书馆、体育场、会展中心等自动喷水灭火系统。
1.主要技术参数，外形连接尺寸：额定工作压力： 1.2～1.6MPa密封试验压力： 2.4～3.2MPa供水压力范围：0.14～1.6MPa管网气压范围：0.3～0.5MPa（干式系统）报警性能：DN100、150 15s内报警DN200 60s内报警报警口压力：≥0.05MPa产品标准号：GB5135.5～2003《自动喷水灭火系统第5部雨淋阀》法兰标准：GB/T9113.3凸面平法兰1.6MPa级主要外形和连接尺寸：DN 法兰外径D法兰螺孔中心D0阀体高度H螺孔直径z-d适用螺柱宽B 长A 高L1 8—18 M16×80 450 650 6006 8—22 M20×85 500 760 680 2 12—22 M20×95 650 800 7802.主要结构和工作原理：ZSFM型雨淋阀由体、盖、隔膜等零件和管路附件、防复位器、电磁阀、压力开关和水力警铃等部件组成，隔膜关闭时、将阀体隔成上、下两个部份，上部连接自动喷水灭火系统管网，下部与供水系统管网相接、盖与隔膜在密封后形成一个有控制压力的内腔，有管路和阀体上部供水管路相连接，当内腔压力与供水管路压力基本平衡时，隔膜处于密封状态（即伺应状态），此时，供水系统无法向管网供水，当隔膜控制室内压力下降时，隔膜自动打开供水。
3.ZSFM型雨淋阀有以下两种性能特点：1)在自动喷水灭火管网上安装开式喷头，平时管网无水，由隔膜将供水系统隔住，一旦隔膜打开，整个保护区的开式喷头同时喷水扑灭火灾，适用于易燃、易爆的堆栈和仓库。
自动喷水灭火系统调试要求一、消防泵控制箱、柜调试应使消防泵控制箱、柜与消防泵相连接，接通电源，使消防泵控制箱、柜处于正常监视状态。
应对消防泵控制箱、柜下列主要功能进行检查并记录，消防泵控制箱、柜的功能应符合现行国家标准《消防联动控制系统》GB16806的规定：1）操作级别；2）自动、手动工作状态转换功能；3）手动控制功能；4）自动启泵功能；5）主、备泵自动切换功能；6）手动控制插入优先功能。
二、系统联动部件调试1. 应对水流指示器、压力开关、信号阀的动作信号反馈功能进行检查并记录，水流指示器、压力开关、信号阀的动作信号反馈功能应符合下列规定：1）应使水流指示器、压力开关、信号阀动作；2）消防联动控制器应接收并显示设备的动作反馈信号，显示设备的名称和地址注释信息，且控制器显示的地址注释信息应符合本标准第4.2.2条的规定。
2. 应对消防水箱、池液位探测器的低液位报警功能进行检查并记录，液位探测器的低液位报警功能应符合下列规定：1）应调整消防水箱、池液位探测器的水位信号，模拟设计文件规定的水位，液位探测器应动作；2）消防联动控制器应接收并显示设备的动作信号，显示设备的名称和地址注释信息，且控制器显示的地址注释信息应符合标准的规定。
三、湿式、干式喷水灭火系统控制调式1. 应使消防联动控制器与消防泵控制箱、柜等设备相连接，接通电源，使消防联动控制器处于自动控制工作状态。
2. 应根据系统联动控制逻辑设计文件的规定，对湿式干式喷水灭火系统的联动控制功能进行检查并记录，湿式、干式喷水灭火系统的联动控制功能应符合下列规定：1）应使报警阀防护区域内符合联动控制触发条件的一只火灾探测器或一只手动火灾报警按钮发出火报警信号、使报警阀的压力开关动作；2）消防联动控制器应发出控制消防水泵启动的启动信号，点亮启动指示灯；3）消防泵控制箱、柜应控制启动消防泵；4）消防联动控制器应接收并显示干管水流指示器的动作反馈信号，显示设备的名称和地址注释信息，且控制器显示的地址注释信息应符合标准的规定；5）消防控制器图形显示装置应显示火灾报警控制器的火灾报警信号、消防联动控制器的启动信号、受控设备的动作反馈信号，且显示的信息应与控制器的显示一致。
一、组成特点及应用范围ZSFM隔膜雨淋阀是由信号蝶阀，单向阀，手动快开阀，电磁阀．压力表．警铃管试验警铃球阀，过滤器，压力开关，水力警铃，放水阀、防复位锁止装置等组成，与供水管网火灾探测器，火灾报警器及洒水喷头分别组成下列系统。
雨淋系统配工开式喷头．其特点是发现火警后，可以瞬间像下雨般喷出大量的水覆盖或隔离整个保护区，它适用于火灾危险性严重，贮存和加工易燃易摄物的建筑物和场地。
水幕系统配置水幕喷头，其特点是能将喷出水形成一定密度的水帘幕，达到阻止火势要延、防火分隔的作用，可在一些大型厂房，仓库、商场、展厅等建筑中做防火分隔。
水雾系统配工水雾喷头其特点是在一定水压下将水流喷成雾状，达到冷却，窒息等灭火目的，可用来扑救电气设备及扑灭火灾与水起化学反应的固体和闪点高于6能的可燃液体火灾。
若安装闭式洒水喷头，则成为预作用系统，发生火灾时，由火灾探测器和火灾报答器来打开隔膜雨淋阀．使系统转为湿式系统。
然后喷头感温动作喷水灭火，主要适用于害怕水害，易冰冻场所。
二、工作原理隔膜雨淋阀采用信号蝶阀作为控制阀门，确保系统更安全可靠，它是利用隔膜运动实现阀瓣的启闭，由隔膜将阀分为压力腔和工作腔。
由于上、下受水力作用面积的差异，实现密封。
当发生火灾时，火灾探测器发出信号，通过火灾报警器（或消防控制中心），实现自动打开隔膜雨淋阀上的电磁阀（也可手动打开快开阀），使压力腔的水快速排出，泄压后作用于阀瓣下部的水迅速推起阀瓣进入系统管路喷水灭火。
同时水流向报苦管网，使水力苦铃发出报等声，开通压力开关，给值班室发出信号或启动消防泵供水。
隔膜雨淋阀装有防复位装置，该装置已申请国家专利。
其结构及原理，阀盖上装接有防复位本体、锁块等，锁芯连接在与阀体相连的阀瓣上，阀瓣随着阀开启上升，锁芯也跟着上升，上升中推锁头，升至锁头上部而被锁止住。
防止了阀瓣回位。
灭火后，关闭手动快开阀或电磁阀，将手轮旋转90°到复位位置，则锁芯脱离锁块使隔膜雨淋阀又能自动复位，雨淋阀随即关闭，然后再将手轮逆时针旋转90°到锁止位置，使系统又回到伺应状态。
1.系统用途适用于火灾蔓延速度快、火势发展讯猛，如储存和加工各种易燃易爆物品的场所。
有下列条件之一的场所，应采用雨淋系统：⑴火灾的水平蔓延速度快、闭式喷头的开放不能及时使喷水有效覆盖着火区域。
⑵室内净高度较高，且必须迅速扑救初期火灾。
⑶严重危险级Ⅱ级的场所。
常用于易燃易爆厂房仓库、油气储备站、剧院、演播室等场所。
2.系统结构雨淋系统结构示意图由开式洒水喷头、雨淋报警阀组以及管道和供水设施等组成，由火灾报警自动报警系统或传动管控制，自动开启雨淋报警阀和启动供水泵后，向开式洒水喷头供水的自动供水的自动喷水灭火系统。
3.工作原理当保护区发生火灾时，感温感烟探测器探测到火灾信号，通过火灾报警灭火控制器，直接打开隔膜雨淋阀的电磁阀，使压力腔的水快速排出，由于压力腔泄压，从而作用于阀瓣下部的水迅速推起阀瓣，水流即进入工作腔，流向整个管网喷水灭火（如值班人员发现火警也可以手动打开手动快开阀而实现雨淋阀的动作），同时一部分压力水流向报警管网，使水力警铃发出铃声报警、压力开关动作，给值班室发出信号指示或直接启动消防水泵供水。
4.系统工作流程图雨淋系统动作流程图5.系统各部件构成及用途5.1 隔膜雨淋阀工作原理如下图所示：阀体伺机状态阀体工作状态（电动开启）阀体工作状态（手动开启）图3－4隔膜雨淋阀工作原理图5.2 电磁阀，结构如图3.5电磁阀具有自锁功能，是为防止在灭火过程中，因电磁阀意外断电导致雨淋阀自行复位而设。
灭火后，拉出复位拉杆，并保持2～3秒钟，电磁阀即可关闭，稍后雨淋阀即自行复位。
注：电磁阀管路要冲洗干净，以免有异物堵塞，使电磁阀处于常开状态。
电磁阀：1－阀体 2-复位拉杆 3.电磁阀补图电磁阀照片5.3 压力开关隔膜雨淋阀中压力开关将水压信号变换成电讯号，从而实现电动报警或启动消防水泵。
◆结构外形压力开关外形换图，换成照片功能特点1)最大工作压力：1.2MPa2)最小动作压力：0.05MPa3)压力可调范围:0.025～0.125MPa，本压力开关一般调为0.05MPa5.4 水力警铃水力警铃是水流过湿式报警阀使之启动后，能发出声响的水力驱动式报警装置,适用于湿式、干式报警阀及雨淋阀系统中。
、拆置须知：之阳早格格创做a、雨淋阀组拆置、调试、收配必须要有相映天分或者有体味的技能人员举止.厂家已将阀体拆置牢固的管路，已局部通过2.4MPa稀启考查,宽禁用户自止再合卸拆置.b、系统应拆置于有采温且照明良佳的室内,并正在周围留出约0.5m的空间以便于拆置战维建.c、雨淋阀的供火侧战系统侧必须拆置统制阀门,以便举止调试战维建,拆置前管讲必须按动工典型通过浑洗圆可拆置.d、不妨笔曲、火仄拆置雨淋阀,但是注意电磁阀的拆置末究应脆持电磁阀的磁芯呈笔曲状态.e、复位球阀（5）战慢迫脚动快开阀（6）必须宽紧收配.以防制成益坏.f、自动喷火灭火系统安排典型(GB50084-2001)中确定,雨淋阀的出心前,必须树坐过滤阀,防止果火中有纯量制成雨淋阀渗漏或者误动做.g、多台并联拆置的雨淋阀组，雨淋阀统制腔的出心应设止回阀，以防止雨淋阀误动做.五、调试,开通：1、初拆前的查看:第一步：间断包拆箱，与出雨淋阀.第二步：查看阀腔内及各管讲心是可有渣滓.2、安排：当拆置佳或者通过考查、灭火后，应将系统按如下步调安排到伺应状态.第一步：关关阀前的系统供火统制阀(管网另摆设).第二步：挨开雨淋阀上的隔膜腔统制阀.第三步：挨开雨淋阀上的排火阀、警铃阀、及系统上局部辅帮排火阀：将系统里的结余火局部排撤除.第四步：关关雨淋阀上的慢迫脚动快开阀、试警铃球阀；挨开复位球阀；共时关关阀后统制阀(管网另摆设).第五步：按下统制柜中的“复位”按钮，将电子统制系统复位，使电磁阀关关.第六步：供火：缓缓挨开阀前的系统供火统制阀，待供火压力表战隔膜腔压力表的指示值相共时再将供火统制阀真足挨开.（正在挨开历程中：防复位器将会有火从1/8的管径里流出此为仄常局里，当二只压力表指示值真足宁静后，将会停止流火）正在通过2、3分钟后仍有较大火流从防复位器或者滴火阀中流出，则须坐时关关主供火统制阀.漏火本果大概有：1）隔膜与阀体稀启处有渣滓；2）防复位器中有渣滓； 3）隔膜大概益坏，须调换隔膜.待建佳后仍沉复此步收配（维建参照“维护调养”.）第七步：将排火阀、试警铃阀、及系统上局部辅帮排火阀关关，并包管复位球阀关关（使防复位功能灵验），将警铃阀、阀后统制阀挨开.系统加进伺应状态.六、停用收配：当果维建调养或者其余本果中断系统的伺应状态而使系统得来灭火功能，必须预先报告有关人员战部分做佳相映的防止步伐，并设值班防火人员.停用收配步调如下：第一步：关关阀前系统供火统制阀.第二步：挨开雨淋阀的排火阀战系统上的其余辅帮排火阀.第三步：关关隔膜室的供火阀.此时不妨举止维护调养考查收配：系统拆置完成后，需要举止报警考查、开关功能等考查.七、报警考查：提议每季度搞一次，其考查步调如下：第一步：关关警铃阀，防止火流进系统侧.第二步：挨开试警铃阀，使火力警铃或者压力开关动做、报警.第三步：关关试警铃阀，停止报警，挨开警铃阀，使系统回复伺应状态.八、开关功能考查：提议每季搞一次，并应正在气候温温的季节举止.考查前应付于所有防备区采与防火步伐.由于考查后管路各别部分积火，果而要正在那些场合加辅帮排火拆置.如没有克没有及举止开阀考查，应与主管部分商定采与其余办法.如拆有阀后统制阀，则可间接关关阀后统制阀，而无需以上步伐.考查步调如下：1）报告有关人员战部分.2）使呵护区内的电子探测器动做果而挨开雨淋阀.如搞式、干式统制系统则需挨开雨淋阀上的慢迫开用快开阀（序号6）举止真验.3）查看系统是可有脚够的火源.4）完成考查后，应按“安排”收配的步调将系统回复到伺应状态.九、维护调养：注意：必须由具备相映天分或者有体味的技能人员对于雨淋阀举止维护.告诫：维护调养功夫果系统已停用，必须采与临时防火步伐.1、挨开阀腔的步调：第一步：将阀盖上与阀体贯串的DN15活接间断，拆下阀盖上的螺丝，与下阀盖、隔膜以及隔膜腔内的弹簧、收撑块.第二步：查看隔膜：如有沉微的变形属仄常局里，如创制变形较大、出现饱包、裂纹等局里，需要坐时调换新的隔膜.第三步：将以上整部件及阀体内里荡涤搞洁.当心：当阀内有压力时没有要拆置阀盖2、关关阀腔的步调:(需要二人协共收配)搁上隔膜、收撑块、弹簧、阀盖，接错拧紧螺栓，以包管其稀启.拆置时最先要保证隔膜上球里的稀启条必须与阀体的稀启槽符合，收撑块、弹簧与隔膜战阀盖之间必须按相映的协共槽卡住，如以上二条拆置有错则没有克没有及使阀处事仄常.a、防复位器：与下防复位器，将其用活动扳脚挨开，查看内里的稀启环是可有益坏；橡胶稀启块表面是可光润、破坏，O型圈是可破坏；可则应调换相映的部件，将以上部件荡涤搞洁沉新拆佳.注意：将防复位器拆置回阀体上时，有目标性.b、自动滴火阀：与下滴火阀，查看内里是可有同物，伸缩杆是可机动，可则应荡涤搞洁.c、压力表：应校对于其粗度，如有益坏则调换.d、电磁阀：应定期查看电磁阀，包管其处事本能.如得灵，则先查看线路是可有问题，再挨开电磁阀查看是可有渣滓堵住小孔，或者阀芯的稀启橡胶是可益坏，如已益坏则应调换.（查看电磁阀本能时应将主供火阀关关，免得雨淋阀挨开）e,管件：查看表面是可漏火，荡涤过滤器.查看完成后应将铜管沉新连接佳.。
一、组成特点及应用范围ZSFM隔膜雨淋阀是由信号蝶阀，单向阀，手动快开阀，电磁阀.压力表.警铃管试验警铃球阀，过滤器，压力开关，水力警铃，放水阀、防复位锁止装置等组成，与供水管网火灾探测器，火灾报警器及洒水喷头分别组成下列系统。
雨淋系统配工开式喷头.其特点是发现火警后，可以瞬间像下雨般喷出大量的水覆盖或隔离整个保护区，它适用于火灾危险性严重，贮存和加工易燃易摄物的建筑物和场地。
水幕系统配置水幕喷头，其特点是能将喷出水形成一定密度的水帘幕，达到阻止火势要延、防火分隔的作用，可在一些大型厂房，仓库、商场、展厅等建筑中做防火分隔。
水雾系统配工水雾喷头其特点是在一定水压下将水流喷成雾状，达到冷却，窒息等灭火目的，可用来扑救电气设备及扑灭火灾与水起化学反应的固体和闪点高于6能的可燃液体火灾。
若安装闭式洒水喷头，则成为预作用系统，发生火灾时，由火灾探测器和火灾报答器来打开隔膜雨淋阀.使系统转为湿式系统。
然后喷头感温动作喷水灭火，主要适用于害怕水害，易冰冻场所。
二、工作原理隔膜雨淋阀采用信号蝶阀作为控制阀门，确保系统更安全可靠，它是利用隔膜运动实现 阀瓣的启闭，由隔膜将阀分为压力腔和工作腔。
由于上、下受水力作用面积的差异，实现密 封。
当发生火灾时，火灾探测器发出信号，通过火灾报警器（或消防控制中心），实现自动 打开隔膜雨淋阀上的电磁阀（也可手动打开快开阀），使压力腔的水快速排出，泄压后作用 于阀瓣下部的水迅速推起阀瓣进入系统管路喷水灭火。
同时水流向报苦管网，使水力苦铃发 出报等声，开通压力开关，给值班室发出信号或启动消防泵供水。
隔膜雨淋阀装有防复位装置，该装置已申请国家专利。
其结构及原理，阀盖上装接有防 复位本体、锁块等，锁芯连接在与阀体相连的阀瓣上升中推锁头，升至锁头上部而被锁止住。
防止了阀瓣回位。
灭火后，关闭手动快开阀、主要技术参数号, 二，阀瓣随着阀开启上升，锁芯也跟着 升或电磁阀，将手轮旋转90°到复位位置，则锁芯脱离锁块使隔膜雨淋阀又能自动复位，雨淋 阀随即关闭，然后再将手轮逆时针旋转 90°到锁止位置，使系统又回到伺应状态。
消防雨淋阀系统操作、安装、调试、维护说明雨淋阀在火灾探测系统动作之前，一直对系统的水起着阻隔作用，只有膜片腔的泄压后，阀门才能打开让水进入系统侧的管路中进行灭火，同时水力警铃动作报警。
1.雨淋阀复位及水力警铃测试1）首先，将雨淋阀下部蝶阀关闭，上部蝶阀打开。
2）关闭膜片腔供水阀（1/2”球阀），关闭手动开阀控制阀（1/2”球阀）。
3）打开雨淋阀上下腔隔离阀（1”闸阀），然后打开主排水阀（2”闸阀）放干雨淋阀后面管路中的水，放干后将雨淋阀上下腔隔离阀及主排水阀关闭。
4）关闭雨淋阀上部蝶阀。
5）打开膜片腔供水阀（1/2”球阀）。
6）待膜片腔压力与管网压力相同时，关闭水力警铃测试阀（1/2”球阀），然后将雨淋阀下部蝶阀微微开启，确认水力警铃没有动作后将此蝶阀完全开启。
7）打开水力警铃测试阀，测试水力警铃动作情况，然后关闭。
8）将雨淋阀上部蝶阀完全打开。
9）此时雨淋阀处于复位状态，2.自动开阀当系统主机接到报警信号时，且系统处于联动状态，主机就发出相应的控制信号来启动电磁阀，电磁阀被打开后，水就会从膜片室中流出，此时雨淋阀就会开启。
3.电气手动开阀所谓电气手动开阀，就是在雨淋阀控制盘上，有一个手动开关，当有火灾发生时，可在现场的雨淋阀控制盘处，向上搬动手动开关，这时就可直接启动电磁阀，从而达到启动雨淋阀的目的。
4.机械手动开阀在雨淋阀组的管件上，有一个带有红色的手动开阀标示牌的手动开阀控制阀（1/2”球阀）。
当有火情时，先将此球阀按标示牌所示方向打开，使水直接从膜片室内流出，这时雨淋阀就会打开。
5.雨淋阀系统试验主排水试验主排水的试验目的是要检查系统的供水是否合适，利用静水和余水压与先前确定的读数进行比较。
主排水试验就能显示出阀门是否部分的关闭或者是否在管路内有什么阻塞物，为避免再试验的时候造成事故，事先必须对排放口流出的水进行适当的处理。
主排水的试验步骤：1)在雨淋阀和主排水都处于关闭状态时，注意纪录供水压表的读数，这就是静水压。
2)慢慢打开主排水阀直至全开，察看是否有稳定的水自主排水管流出，若是没有稳定的水流排出，就检查主排水管内是否有阻塞物。
3)让水流动着直至膜片室供水管上水压表的读数下降，并稳定为止，这时纪录此读数，这就是余压。
4)关闭主排水阀5)将静水压（第一次和较高的水压读数）和余压表的读数（第二次和较低的压力表读数，此读数就是在主排水阀打开时测出的）与事先确定的读数进行比较，如果读数对比较合适，就可以认为供水较好，若是读数偏离很大，就要研究找出原因。
几种可能出现的原因：i.供水阀部分关闭或完全关闭ii.供水总管阻塞iii.供水管或总管漏水6.维护保养雨淋阀及其配件应在半年检查一次，检查是否有异物进入膜片的密封件、膜片室内。
1)膜片密封：必须检查橡胶密封是否损坏和磨损，他应该没有赃物，如果发现已经磨损或是损坏，就必须把他更换掉。
如果有赃物，应该立即清洗，清洗时不得使用有损于橡胶密封件的化学药剂，在自动泄水阀发生漏水现象时，就需要对橡胶密封进行检查。
2)膜片密封的更换：拆下膜片腔组件，将橡胶密封更换掉。
3)电磁阀：应该定期对电磁阀的工作进行检查，若是电磁阀动作有故障，就应该检查电气系统，如电磁阀损坏应立即更换。
4)对其他的附件如闸阀、过滤器等都要定期检查，才能保证系统的正常运行。
湿式报警阀的安装、调试、维护工作原理：在伺应状态下由于旁路管和单向阀在供水压力波动的情况下可使阀瓣上部水压大于其下部的水压，同时在结构上阀瓣上承压面比下承压面大约15%，故可有效地防止因水压波动打开阀瓣而形成误报警。
当系统侧因出现火灾使喷头爆碎喷水而造成系统侧水压下降，而旁路管的节流作用不能立即使系统侧压力与供水侧压力平衡，这个压力差就将阀瓣打开并向已打开的喷头连续供水，完成灭火作用。
完成灭火工作后，更换喷头，即可恢复伺应状态。
安装调整报警阀应该安装在便于观察和易于接近的地方，周围要留出必需的维修空间。
安装之前要先冲洗供水管路，使其内部清洁无污物。
拆开包装，检查阀的接合法兰处是否有磕碰，密封是否完好，阀瓣动作是否灵活无阻滞现象。
为便于观察报警管路的状况，最好将其排水通过一个敞开的口或安装成能看到排水状况的形式。
各附件的安装应按其说明书进行。
当供水压力波动较大时，需在报警管路上安装延迟器，这样可以存储因阀瓣偶然抬起而溢出的水及时排掉。
在供水压力较稳定的情况下可以不用安装延迟器。
试验操作安装后及定期检查时应进行以下试验：1.报警试验A：在自动喷水系统的管道末端装有一个通径为25mm的试验阀、打开此阀即有水流出，水力警铃、压力开关及水流指示器都将发出相应的报警信号。
2.报警试验B：关闭报警管路上的球阀，开启报警试验阀，水则流进报警管路，使压力开关和水力警铃动作、报警。
测试结束后，关闭报警试验阀，打开球阀。
将系统恢复到伺应状态。
3.供水管路试验：关闭报警管路上的球阀，打开50mm球阀，若有大量水流出则表明供水管路畅通，否则应检查并排除堵塞。
关闭50mm球阀，打开球阀。
将系统恢复到伺应状态。
注意：检查完以后应立即打开球阀，否则不会报警。
维修保养报警阀及其附件应半年检查和试验一次，以保证能安全可靠地进行工作。
1.检查阀瓣上的橡胶密封面，该面应清洁无损伤，否则应清洗或更换。
2.检查阀座的环形槽和小孔，不允许积存泥沙和污物，必要时进行清洗。
3.阀座密封面应平整，无创伤和压痕，必要时应修理或送回制造厂更换。
4.若延时器到总排水管的排水出口有水流出则表明球阀或报警阀座圈有裂痕。
5.若有水不断从延迟器排水口流出，表明阀瓣密封不严，应检查修理。
6.检查延迟器的节流孔，必要时进行清洗，使其畅通。
7.检查水力警铃的传动杆，铃槌等件的灵活性，确保其运动无阻碍。
8.检查过滤器，必要时要进行清洗。
注意：试验和检查维修时如需要关闭喷水系统的供水阀门，必须通知有关人员和管理部门，采取相应预防措施，完成试验后应立即将该阀门打开。
雨淋阀系统的安装、调试及注意事项信号蝶阀的安装：1)信号蝶阀的安装：蝶阀的安装必须严格到位，以保证蝶阀与法兰的同轴度；注意：为了保证消防蝶阀开、关灵活，不允许因安装不当或其他原因，造成蝶阀不能全开的现象出现。
2)蝶阀安装时，阀瓣宜处于局部开启状态，应一边安装一边检查阀门操作灵活性；3)安装后，操作阀门从全开到全关，如感觉阀门开、关异常，必须卸下，消除阀门异常操作原因；4)蝶阀如有漏水现象一般为阀瓣密封处有杂质，此时必须将蝶阀卸下，检查并消除漏水原因；警告：严禁在扭矩异常时，强行转动手轮，或使用工具转动手轮，造成蝶阀永久性损坏。
5)信号蝶阀的接线：当信号蝶阀在全开位置时，将监视信号线接在开节点上，并加好电阻，当信号蝶阀未在全开位置时，该节点闭合，主机收到报警信号；喷头的安装：1)喷头的安装，应使用非固化管道密封胶（螺纹固定剂）或聚四氟乙烯密封带；警告：严禁使用麻丝做喷头丝扣密封剂。
2)受到强烈撞击或跌落的闭式喷头不能使用，以免发生误动作；3)安装喷头前，应做完管道冲洗和打压实验；雨淋系统的安装：1)雨淋阀阀体安装前，应做清洗，阀体必须垂直吊装，且注意阀体安装方向；2)雨淋阀湿式配管的安装，各个丝扣必须使用非固化管道密封胶（螺纹固定剂）或聚四氟乙烯密封带；警告：严禁使用麻丝做喷头丝扣密封剂。
3)雨淋阀的电磁阀、压力表和压力开关安装前，应对相关管路清洗，并检查接口部分是否有杂质，如有，应清除，以免发生堵塞现象；4)雨淋阀组安装完毕后，调试前，必须将上下蝶阀关闭，同时将管路上全部球阀、闸阀关闭；警告：严禁连带雨淋阀组进行管道冲洗和打压实验！5)压力开关接线：雨淋阀压力开关的监视信号线应接在COM、NO常开接点上；注意：（预作用系统）低气压报警开关接线：该开关的监视信号线应接在COM、NC常闭接点上；6)电磁阀有方向指示，严禁倒装；压力表易损坏的原因：1)雨淋阀组安装好后，压力表下端闸阀为常开状态；2)雨淋阀调试以及消防供水系统调试时，压力表均处在常开状态；3)在压力表无任何保护的情况下，多次的调试造成水压波动，从而造成压力表损坏；如何避免压力表易损坏：1)为保护压力表完好，自雨淋阀安装好后，必须将所有压力表下端闸阀关闭；2)雨淋阀必须由厂家调试，施工方配合，并且做好调试记录，施工方不得私自调试雨淋阀；3)调试第一步：检查所有压力表下端闸阀是否全部关闭，确认后开始调试；4)打开每个雨淋阀主排水阀，检查水质，直至水流干净为止；5)调试期间可暂时打开压力表，查看管道水压，查看后应立即关闭；雨淋阀的调试：1)调试前做好准备工作，应通知业主，请业主联系配合调试的人员带好工具，配合调试，准备好调试记录；2)第一次调试前，将所有雨淋阀上下蝶阀关闭，并将雨淋阀组管路上的阀门全部关闭，确认后，准备开始调试；3)首先，查看消防管网压力表，确认管网有足够水压，然后将雨淋阀前总闸阀打开，使母管充满水；4)推动自动滴水阀阀杆，查看是否有水流出，如有水持续不断地流出，则应检查是否有上下蝶阀漏水现象；5)按照前面复位步骤，将雨淋阀复位；6)打开雨淋阀的主排水阀，查看水质，确认水质干净，无杂质；若无法查看，则将主排水阀打开几分钟，冲洗阀体内杂质；7)关闭主排水阀，此时雨淋阀处于复位状态，打开水力警铃测试阀门，此时水力警铃应发出连续响声（水压不同，响声略有不同），主机应收到压力开关的报警信号；如水力警铃不响或响声不连续，应检查该管路是否堵塞；正常后关闭该阀门；8)打开手动开阀控制球阀，使雨淋阀动作，然后水力警铃动作，该雨淋阀正常；9)调试后将雨淋阀按前述步骤进行复位。
电磁阀的调试：1)关闭雨淋阀下部蝶阀；2)将控制管路进口球阀打开，使膜室充满水；如此时发现电磁阀处出水，则应检查该电磁阀方向是否装反，未装反的情况下，检查是否有DC24V 输出到该电磁阀；3)主机手动输出动作信号，电磁阀应响应动作，从电磁阀处持续有水流出；当该雨淋阀有联动关系时，应测试联动输出情况；4)主机停止输出信号，将雨淋阀控制管路进口球阀关闭。
全部雨淋阀调试结束后，再次检查并确认蝶阀和雨淋阀管路上的全部阀门已关闭。
雨淋阀就地控制盘操作说明1.指示灯及开关名称与功能2.操作说明：雨淋阀就地控制盘平时置于“遥控”挡。
当保护区火灾发生时，消防报警主机将联动控制开启雨淋阀的信号送至雨淋阀就地控制盘，从而开启雨淋阀进行灭火。
也可以人为就地将就地/遥控选择开关置于“就地”挡后向上扳动手动启阀开关启动雨淋阀。
3.附雨淋阀就地控制盘外形、安装尺寸及内部接线图湿式报警阀就地控制盘操作说明1.指示灯及开关名称与功能2.操作说明：湿式报警阀就地控制盘安装于湿式报警阀附近，用于现场指示湿式阀系统的状态。
湿式阀的动作是由于保护区喷头的破裂而引起的，故就地盘上只能显示信号，不能也不需要给控制信号。
