电磁感应计算题二

第11章电磁感应期末试题及参考答案一、填空题1、在竖直放置的一根无限长载流直导线右侧有一与其共面的任意形状的平面线圈。

直导线中的电流由下向上，当线圈平行于导线向右运动时，线圈中的感应电动势方向为___________(填顺时针或逆时针)，其大小 (填>0，<0或=0 (设顺时针方向的感应电动势为正)2、如图所示，在一长直导线L 中通有电流I ，ABCD 为一矩形线圈，它与L 皆在纸面内，且AB 边与L 平行，矩形线圈绕AD 边旋转，当BC 边已离开纸面正向里运动时，线圈中感应动势的方向为___________。

（填顺时针或逆时针）3、金属杆AB 以匀速v 平行于长直载流导线运动， 导线与AB 共面且相互垂直，如图所示。

已知导线载有电流I ，则此金属杆中的电动势为 电势较高端为____。

4、金属圆板在均匀磁场中以角速度ω 绕中心轴旋转 均匀磁场的方向平行于转轴，如图所示，则盘中心的电势 （填最高或最低）5、一导线被弯成如图所示形状，bcde 为一不封口的正方形，边长为l ，ab 为l 的一半。

若此导线放在匀强磁场B 中，B 的方向垂直图面向内。

导线以角速度ω在图面内绕a 点匀速转动，则此导线中的电势为 ；最高的点是__________。

6、如图所示，在与纸面相平行的平面内有一载有向上方向电流的无限长直导线和一接有电压表的矩形线框。

当线框中有逆时针方向的感应电流时，直导线中的电流变化为________。

(填写“逐渐增大”或“逐渐减小”或“不变”)IVO O ′ B BAC 7、圆铜盘水平放置在均匀磁场中，B 的方向垂直盘面向上。

当磁场随时间均匀增加时，从下往上看感应电动势的方向为_______（填顺或逆时针）二、单选题1、如图所示，导体棒AB 在均匀磁场B 中 绕通过C 点的垂直于棒长且沿磁场方向的轴OO ' 转动（角速度ω与B 同方向），BC 的长度为棒长的1/3，则（ ） (A) A 点比B 点电势高 (B) A 点与B 点电势相等(C) A 点比B 点电势低 (D) 有稳恒电流从A 点流向B 点2、圆铜盘水平放置在均匀磁场中，B的方向垂直盘面向上。

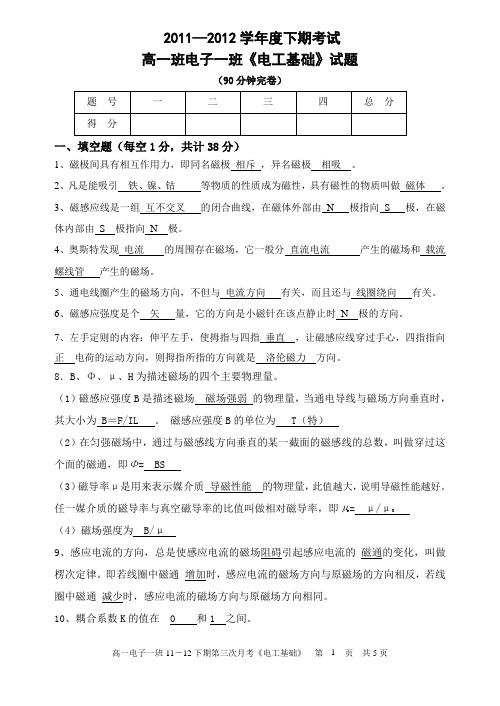

2011—2012学年度下期考试高一班电子一班《电工基础》试题（90分钟完卷）一、填空题（每空1分，共计38分）1、磁极间具有相互作用力，即同名磁极相斥，异名磁极相吸。

2、凡是能吸引铁、镍、钴等物质的性质成为磁性，具有磁性的物质叫做磁体。

3、磁感应线是一组互不交叉的闭合曲线，在磁体外部由N 极指向S 极，在磁体内部由S 极指向N 极。

4、奥斯特发现电流的周围存在磁场，它一般分直流电流产生的磁场和载流螺线管产生的磁场。

5、通电线圈产生的磁场方向，不但与电流方向有关，而且还与线圈绕向有关。

6、磁感应强度是个矢量，它的方向是小磁针在该点静止时N 极的方向。

7、左手定则的内容：伸平左手，使拇指与四指垂直，让磁感应线穿过手心，四指指向正电荷的运动方向，则拇指所指的方向就是洛伦磁力方向。

8．B、Φ、μ、H为描述磁场的四个主要物理量。

（1）磁感应强度B是描述磁场磁场强弱的物理量，当通电导线与磁场方向垂直时，其大小为 B＝F/IL 。

磁感应强度B的单位为 T（特）（2）在匀强磁场中，通过与磁感线方向垂直的某一截面的磁感线的总数，叫做穿过这个面的磁通，即Φ= BS（3）磁导率μ是用来表示媒介质导磁性能的物理量，此值越大，说明导磁性能越好。

任一媒介质的磁导率与真空磁导率的比值叫做相对磁导率，即µr= μ/μ0（4）磁场强度为 B/μ9、感应电流的方向，总是使感应电流的磁场阻碍引起感应电流的磁通的变化，叫做楞次定律。

即若线圈中磁通增加时，感应电流的磁场方向与原磁场的方向相反，若线圈中磁通减少时，感应电流的磁场方向与原磁场方向相同。

10、耦合系数K的值在 0 和1 之间。

11、两个互感线圈同名端相连叫做反串，异名端相连接叫做顺串。

12、空心线圈的电感是线性的，而铁心线圈的电感是非线性的，其电感大小随电流的变化而变化。

二、判断题（每小题1分，共计25分）1、磁体具有两个磁极，一个是N极，另一个是S极，若把磁体断成两段，则一段为N极，另一段为S极。

电磁感应练习一 选择题1. 在无限长载流导线附近有一个球形闭合曲面S ，当S 面垂直于导线电流方向向长直导线靠近时，穿过S 面的磁通量Φm 和面上各点的磁感应强度的大小将： （A ）Φm 增大，B 也增大； （B ）Φm 不变，B 也不变；（C ）Φm 增大，B 不变； （D ）Φm 不变，B 增大。

[ ]2. 在无限长的载流直导线附近放置一矩形闭合线圈，开始时线圈与导线在同一平面内，且线圈中两条边与导线平行，当线圈以相同的速率作如图所示的三种不同方向的平动时，线圈中的感应电流(A) 以情况Ⅰ中为最大． (B) 以情况Ⅱ中为最大．(C) 以情况Ⅲ中为最大． (D) 在情况Ⅰ和Ⅱ中相同． ［ ］题一（2）图3. 铜圆盘水平放置在均匀磁场中，B 的方向垂直向上。

当铜盘绕通过中心垂直于盘面的轴沿图示方向转动时，（A ）铜盘上有感应电流产生，沿着铜盘转动的相反方向流动。

（B ）铜盘上有感应电流产生，沿着铜盘转动的方向流动。

（C ）铜盘上有感应电动势产生，铜盘边缘处电势高。

（D ）铜盘上有感应电动势产生，铜盘中心处电势高。

[ ]B ω 题一（3）图4．如图，导体棒AB=L 在均匀磁场B 中绕通过C 点的垂直于棒长且沿磁场方向的轴OO`转动（角速度ω与B 同方向），BC 的长度为棒长的1/3。

则(1) （A ）A 点比B 点电势高. （B ）A 点与B 点电势相等.（C ）A 点比B 点电势低. （D ）无法判断. [ ] (2)求：U A U BB O A B CO`题一（4）图a b c d a b c d a bc d v v v ⅠⅢⅡ I5. 一根长为2a的细金属杆MN与载流长直导线共面，导线中通过的电流为I，金属杆M端距导线距离为a，如图所示。

金属杆MN以速度v向上运动时，杆内产生的电动势为（A）ε=μ0 I v ln2 / 2π，方向由N到M.（B）ε=μ0 I v ln2 / 2π，方向由M到N.（C）ε=μ0 I v ln3 / 2π，方向由N到M.（D）ε=μ0 I v ln3 / 2π，方向由M到N. [ ]vM Na 2aI题一（5）图6. 如图所示，两线圈A、B相互垂直放置。

安徽省蒙城县高二下学期语文期中考试试卷姓名:________ 班级:________ 成绩:________一、选择题 (共1题；共6分)1. （6分）(2020·模拟) 阅读下面的文字，完成下面小题。

当远古的人类学会刻下文字与图案时，阅读便开始了。

知识不再局限于口耳相传，而是被记录在岩壁、简帛与纸页上，智山慧海传薪火，无数的读书人“发愤忘食，乐以忘忧”，文明的谱系得以________和更新。

（）。

在印刷术诞生后，使书籍得以大批量制作，电子技术则让书的载体不再囿于纸张，扩张到了千万张电子屏幕上。

小小一方电子屏，让阅读世界更加辽阔，阅读形式更加多元。

我们期待，电子书再进一步，让阅读体验可以更随心、更便利。

________的读物难躲，有人感叹，________地点开一本书，读后却大失所望；合心意的好书难搜，特意想了解新事物，却难找到相关的、从各个维度讨论的读物；读完之后易忘，过了几年只觉得回忆模糊，再看到也只觉“似曾相识”。

电子书平台应该是一个好的________，选择经过市场检验的版本、建立更加严格的书籍筛选机制、依据用户反馈及时调整书库，来提供更多高含金量的读物，要让读者随意一读，也觉有益。

“吾生也有涯，而知也无涯”，在知识的大海里，期待数字阅读成为一艘更稳更大更舒适的船，让我们时时开卷、乐此不疲。

（1）依次填入文中横线上的词语，全都恰当的一项是（）A . 流传浑水摸鱼兴趣盎然过滤者B . 流传滥竽充数兴致勃勃筛选者C . 留传滥竽充数兴趣盎然筛选者D . 留传浑水摸鱼兴致勃勃过滤者（2）下列填入文中括号内的语句，衔接最恰当的一项是（）A . 知识的积累与发展推动了科技的革新，而科技的向前又为知识的传递提供了更为便捷的方式B . 科技的向前为知识的传递提供了更为便捷的方式，而知识的积累与发展又推动了科技的革新C . 数字化阅读帮我们建立一个更丰富的专属知识资产库D . 数字化阅读和实体阅读都在创新（3）文中画横线的句子有语病，下列修改最恰当的一项是（）A . 在印刷术诞生后，书籍得以大批量制作，电子技术则让书的载体不再囿于纸张，扩张到了千万张电子屏幕上。

电磁感应练习一．选择题（共25小题）1．图示电路中，灯泡L1和L2完全相同，线圈L的自感系数很大，直流电阻忽略不计。

下列说法正确的是（）A．闭合开关S时，灯泡L1、L2同时亮B．闭合开关S时，灯泡L2先亮，灯泡L1后亮C．断开开关S时，灯泡L2立刻熄灭，灯泡L1过一会儿熄灭D．断开开关S时，灯泡L1立刻熄灭，灯泡L2过一会儿熄灭2．如图所示，L是自感系数很大的线圈，但其自身的电阻几乎为零。

A和B是两个完全相同的小灯泡。

下列说法正确的是（）A．接通开关S瞬间，A灯先亮，B灯不亮B．接通开关S后，B灯慢慢变亮C．开关闭合稳定后，突然断开开关瞬间，A灯立即熄灭、B灯闪亮一下D．开关闭合稳定后，突然断开开关瞬间，A灯、B灯都闪亮一下3．如图所示，A1和A2是两个规格完全相同的灯泡，A1与自感线圈L串联后接到电路中，A2与可变电阻串联后接到电路中。

先闭合开关S，缓慢调节电阻R，使两个灯泡的亮度相同，再调节电阻R1，使两个灯泡都正常发光，然后断开开关S．对于这个电路，下列说法中正确的是（）A．再闭合开关S时，A1先亮，A2后亮B．再闭合开关S时，A1和A2同时亮C．再闭合开关S，待电路稳定后，重新断开开关S，A2闪亮一下，过一会儿熄灭D．再闭合开关S，待电路稳定后，重新断开开关S，A1和A2都要过一会JL才熄灭4．如图所示电路中，L为电感线圈。

实验时，断开S瞬间，灯A突然闪亮，随后逐渐变暗。

下列说法正确的是（）A．接通开关S后，灯A逐渐变亮B．接通开关S后，通过灯A的电流恒定C．灯A的电阻值大于线圈L的直流电阻值D．断开开关S前后，通过灯A的电流方向相同5．如图，A、B是相同的白炽灯，L是自感系数很大、电阻可忽略的自感线圈。

下面说法正确的是（）A．闭合开关S，A、B灯同时亮B．闭合开关S，A灯比B灯先亮C．A、B灯最后一样亮D．断开开关S，A灯慢慢熄灭，B灯闪亮一下再慢慢熄灭6．电流传感器A的作用相当于一个电流表，它与计算机相连接可以捕捉到瞬间电流的变化，并能在屏幕上显示电流随时间变化的图象。

．(16分hd)如图13(甲)所示，足够长的光滑平行金属导轨MN 、PQ 固定在同一水平面上，两导轨间距L=0.30m 。

导轨电阻忽略不计，其间连接有定值电阻R=0.40Ω。

导轨上静置一质量m=0.10kg 、电阻r=0.20Ω的金属杆ab ，整个装置处于磁感应强度B=0.50T 的匀强磁场中，磁场方向竖直向下。

用一外力F 沿水平方向拉金属杆ab ，使它由静止开始运动(金属杆与导轨接触良好并保持与导轨垂直)，电流传感器(不计传感器的电阻)可将通过R 的电流I 即时采集并输入计算机，获得电流I 随时间t 变化的关系如图(乙)所示。

求金属杆开始运动2.0s 时：(1) 金属杆ab 受到安培力的大小和方向；3x10-2 水平向左(2) 金属杆的速率；0.8(3) 对图象分析表明，金属杆在外力作用下做的是匀加速运动，加速度大小a=0.402/m s ，计算2.0s 时外力F 做功的功率。

5.6x10-2w24．（dc20分）如图16所示，两根完全相同的光滑金属导轨OP 、OQ 固定在水平桌面上，导轨间的夹角为θ=74°，导轨单位长度的电阻为r 0=0.1Ωm 。

导轨所在空间有垂直于桌面向下的匀强磁场，且磁场随时间均匀变化，磁场的磁感应强度B 与时间t 的关系为tk B =，其中比例系数k=2T ·s 。

将电阻不计的金属杆MN 放置在水平桌面上，在外力作用下，t=0时刻金属杆以恒定速度v=2m/s 从O 点开始向右滑动。

在滑动过程中保持MN 垂直于两导轨间夹角的平分线，且与导轨接触良好。

（已知导轨和金属杆杆均足够长，8.037cos ,6.037sin == ）求：（1）在t=6.0s 时，回路中的感应电动势的大小；（2）在t=6.0s 时，金属杆MN 所受安培力的大小；（3）在t=6.0s 时，外力对金属杆MN 所做功的功率。

22．（cw16分）如图所示，长度为L=0.2m 、电阻r =0.3Ω、质量m =0.1kg 的金属棒CD ，垂直跨搁在位于水平面上的两条平行光滑的金属导轨上，导轨间距离也为L ，棒与导轨间接触良好，导轨电阻不计. 导轨左端接有R=0.5Ω的电阻，垂直导轨平面的匀强磁场向下穿过导轨平面，磁感应强度B=4T. 现以水平向右的恒定外力F 使金属棒右移，当金属棒以v =2m/s 的速度在导轨平面上匀速滑动时，求：（1）电路中理想电流表和理想电压表的示数；（2）拉动金属棒的外力F 的大小；（3）若此时撤去外力F ，金属棒将逐渐慢下来，最终停止在导轨上.求撤去外力到金属棒停止运动的过程中，在电阻R 上产生的电热.24.（xw18分）如图所示，光滑的U 型金属导轨PQMN 水平地固定在竖直向上的匀强磁场中．磁感应强度为B ，导轨的宽度为L ，其长度足够长，QM 之间接有一个阻值为R 的电阻，其余部分电阻不计。

法拉第电磁感应定律练习题1．闭合电路的一部分导线ab处于匀强磁场中，图1中各情况下导线都在纸面内运动，那么下列判断中正确的是[ ] A．都会产生感应电流B．都不会产生感应电流C．甲、乙不会产生感应电流，丙、丁会产生感应电流D．甲、丙会产生感应电流，乙、丁不会产生感应电流1．关于感应电动势大小的下列说法中，正确的是[ ]A．线圈中磁通量变化越大，线圈中产生的感应电动势一定越大B．线圈中磁通量越大，产生的感应电动势一定越大C．线圈放在磁感强度越强的地方，产生的感应电动势一定越大D．线圈中磁通量变化越快，产生的感应电动势越大2．与x轴夹角为30°的匀强磁场磁感强度为B(图1)，一根长l的金属棒在此磁场中运动时始终与z轴平行，以下哪些情况可在棒中得到方向相同、大小为Blv的电动势[ ]A．以2v速率向+x轴方向运动B．以速率v垂直磁场方向运动4．单匝矩形线圈在匀强磁场中匀速转动，转轴垂直于磁场，若线圈所围面积里磁通量随时间变化的规律如图3所示[ ]A．线圈中O时刻感应电动势最大B．线圈中D时刻感应电动势为零C．线圈中D时刻感应电动势最大D．线圈中O至D时间内平均感电动势为0.4V5．一个N匝圆线圈，放在磁感强度为B的匀强磁场中，线圈平面跟磁感强度方向成30°角，磁感强度随时间均匀变化，线圈导线规格不变，下列方法中可使线圈中感应电流增加一倍的是[ ] A．将线圈匝数增加一倍B．将线圈面积增加一倍C．将线圈半径增加一倍D．适当改变线圈的取向6．如图4所示，圆环a与圆环b半径之比为2∶1，两环用同样粗细的、同种材料的导线连成闭合回路，连接两圆环电阻不计，匀强磁场的磁感强度变化率恒定，则在a环单独置于磁场中与b环单独置于磁场中两种情况下，M、N两点的电势差之比为[ ]A．4∶1B．1∶4C．2∶1D．1∶28．如图5所示，相距为l，在足够长度的两条光滑平行导轨上，平行放置着质量与电阻均相同的两根滑杆ab与cd，导轨的电阻不计，磁感强度为B的匀强磁场的方向垂直于导轨平面竖直向下，开始时，ab与cd都处于静止状态，现ab杆上作用一个水平方向的恒力F，下列说法中正确的是[ ]A．cd向左运动B．cd向右运动C．ab与cd均先做变加速运动，后作匀速运动D．ab与cd均先做交加速运动，后作匀加速运动9．如图6所示，RQRS为一正方形导线框，它以恒定速度向右进入以MN为边界的匀强磁场，磁场方向垂直线框平面，MN线与线框的边成45°角，E、F分别为PS与PQ的中点，关于线框中的感应电流[ ]A．当E点经过边界MN时，感应电流最大B．当P点经过边界MN时，感应电流最大C．当F点经过边界MN时，感应电流最大D．当Q点经过边界MN时，感应电流最大10．如图7所示，平行金属导轨的间距为d，一端跨接一阻值为R的电阻，匀强磁场的磁感应强度为B，方向垂直于平行轨道所在平面。

第十三章电磁感应电磁场习题（一）教材外习题电磁感应习题一、选择题：1．一块铜板放在磁感应强度正在增大的磁场中时，铜板中出现涡流（感应电流），则涡流将（A）加速铜板中磁场的增加（B）减缓铜板中磁场的增加（C）对磁场不起作用（D）使铜板中磁场反向（）2．在如图所示的装置中，当把原来静止的条形磁铁从螺线管中按图示情况抽出时，（A）螺线管线圈中感生电流方向如A点处箭头所示。

（B）螺线管右端感应呈S极。

（C）线框EFGH从图下方粗箭头方向看去将逆时针旋转。

（D）线框EFGH从图下方粗箭头方向看去将顺时针旋转。

（）3．在无限长的载流直导线附近放置一矩形闭合线圈，开始时线圈与导线在同一平面内，且线圈中两条边与导线平行，当线圈以相同的速率作如图所示的三种不同方向的平动时，线圈中的感应电流（A）以情况Ⅰ中为最大（B）以情况Ⅱ中为最大（C）以情况Ⅲ中为最大（D）在情况Ⅰ和Ⅱ中相同（）4．如图所示，一矩形金属线框，以速度v 从无场空间进入一均匀磁场中，然后又从磁场中出来，到无场空间中。

不计线圈的自感，下面哪一条图线正确地表示了线圈中的感应电流对时间的函数关系？（从线圈刚进入磁场时刻开始计时，I 以顺时针方向为正）5．如图，一矩形线框（其长边与磁场边界平行）以匀速v 自左侧无场区进入均匀磁场又穿出，进入右侧无场区，试问图（A ）—（E ）中哪一图象能最合适地表示线框中电流i 随时间t 的变化关系？（不计线框自感）（ ）6．在一个塑料圆筒上紧密地绕有两个完全相同的线圈aa '和bb '，当线圈aa '和bb '如图（1）绕制时其互感系数为M 1，如图（2）绕制时其互感系数为M 2，M 1与M 2的关系是（A ）M 1 = M 2 ≠ 0 （B ）M 1 = M 2 = 0（C ）M 1 ≠ M 2，M 2=0（D ）M 1≠M 2，M 2≠0（ ）7．真空中两根很长的相距为2a 的平行直导线与电源组成闭合回路如图。

初中电磁感应专题练习(含详细答案)
一、选择题
1. 一个导线在磁场中匀速向右移动，感应电动势的方向如何？
A. 由左向右
B. 由右向左
C. 没有感应电动势
D. 无法确定
答案：B
2. 带电粒子在磁场中匀速运动，运动轨迹如何？
A. 直线运动
B. 圆形运动
C. 抛物线运动
D. 双曲线运动
答案：B
二、计算题
1. 一个弯曲的导线长为10cm，导线中有一个电流I=2A，若在
导线处有一个磁感应强度为B=3T的磁场，求电动势的大小为多少？
解答：
$\mathcal{E}=Blv=\frac{1}{2}Blv=\frac{1}{2}Blsin\theta=\frac{1}{2} \times 3 \times 0.1 \times 2=\frac{3}{20}$V。

三、简答题
1. 什么是电磁感应？
电磁感应是指导体中的电子受到磁场的作用从而在导体两端产
生的电动势。

2. 什么是法拉第电磁感应定律？
法拉第电磁感应定律指出，当导体中的磁力线发生变化时，沿
着导体的任意闭合回路中就会产生感应电动势，其大小与磁通量的
变化率成正比，方向满足楞次定律。

3. 什么是楞次定律？
楞次定律指出，当导体内有感应电流时，该电流所发出的磁场的方向是这样的，即它所引起的磁通量的变化总是阻碍引起这种变化的原因。

4. 什么情况下会产生感应电流？
当导体在磁场中发生运动或被磁场线穿过而发生变化时，就会在导体中产生感应电流。
