电工电子技术a2复习题电工电子技术A2复习题电工电子技术是一门涉及电力和电子领域的学科，它涵盖了电路、电子器件、电力系统等多个方面的知识。
在学习这门学科时，复习题是一个重要的学习工具，可以帮助我们巩固知识、检验理解和提高解题能力。
本文将为大家提供一些电工电子技术A2复习题，希望对大家的学习有所帮助。
第一部分：电路基础1. 什么是电流？如何计算电流的大小？2. 什么是电压？如何计算电压的大小？3. 什么是电阻？如何计算电阻的大小？4. 什么是欧姆定律？请写出欧姆定律的数学表达式。
5. 什么是串联电路和并联电路？请画出它们的电路图，并计算等效电阻。
第二部分：电子器件1. 请简要介绍二极管的工作原理和特点。
2. 请简要介绍三极管的工作原理和特点。
3. 请简要介绍场效应管的工作原理和特点。
4. 请简要介绍集成电路的分类和应用领域。
5. 请简要介绍半导体器件的常见故障及排除方法。
第三部分：电力系统1. 请简要介绍交流电和直流电的特点和应用领域。
2. 请简要介绍电力系统的组成和工作原理。
3. 请简要介绍发电厂的分类和工作原理。
4. 请简要介绍变压器的工作原理和应用。
5. 请简要介绍电力负荷的分类和计算方法。
第四部分：电路分析1. 请简要介绍基尔霍夫定律和节点电流法。
2. 请简要介绍电路戴维南定理和诺顿定理。
3. 请简要介绍交流电路的复数表示法和复数阻抗。
4. 请简要介绍交流电路的功率计算方法。
5. 请简要介绍电路的稳态和暂态分析方法。
通过以上的复习题，我们可以对电工电子技术的基础知识、电子器件、电力系统和电路分析等方面进行复习和巩固。
同时，这些复习题也可以帮助我们发现自己的不足之处，及时调整学习方法和提高解题能力。
在复习过程中，我们还可以结合实际应用场景，通过解决实际问题来深化对知识的理解。
例如，我们可以通过分析一个简单的电路图，计算电流、电压和电阻的大小，进而判断电路的工作状态和性能。
这样的实际应用让我们更加深入地理解电工电子技术的原理和应用。
电工学（2）复习资料2015.5.14考试题型：一、单项选择题（每题2分，30题，共60分）二、多项选择题（每题4分，5题，共20分）三、判断题（每题2分，10题，共20分）考试时间：60分钟考试形式：网络考，闭卷一、单选题题目首字首字母为B1、半导体材料有（B）种。
A、1B、2C、32、半导体导电能力（B）导体。
A、大于B、小于C、等于3、半导体三极管按照结构不同可分为（A）两种类型。
A、NPN和PNPB、NPP和PNNC、PPN和NNP4、编码器属于( B)逻辑电路。
A、时序B、组合C、触发器5、半波整流电容滤波电路输出电压的平均值U0=（ B ）。
A、0.9U2B、U2C、1.2 U2题目首字首字母为C6、触发器按逻辑功能分为( C)类。
A、3B、4C、57、触发器属于( A)逻辑电路。
A、时序B、计数器C、组合8、测得在放大状态的三极管的三个管脚电位分别是15.5v、6v、6.7v，则15.5v对应的是（A）。
A、集电极B、基极C、发射极9、测得在放大状态的三极管的三个管脚电位分别是15.5v、6v、6.7v，则6v对应的是（C）。
A、集电极B、基极C、发射极10、测得在放大状态的三极管的三个管脚电位分别是15.5v、6v、6.7v，则6.7v对应的是（B）。
A、集电极B、基极C、发射极11、测得在放大状态的三极管的三个管脚电位分别是15.5v、6v、6.7v，则该三极管类型是（A）。
A、NPN型硅管B、NPN型锗管C、PNP型锗管12、测得在放大状态的三极管的三个管脚电位分别是-0.7v、-1v、-6v，则-0.7v对应的是（C）。
A、集电极B、基极C、发射极13、测得在放大状态的三极管的三个管脚电位分别是-0.7v、-1v、-6v，则-1v对应的是（B）。
A、集电极B、基极C、发射极14、测得在放大状态的三极管的三个管脚电位分别是-0.7v、-1v、-6v，则-6v对应的是（A）。
A、集电极B、基极C、发射极15、从射极输出器的交流通路看，它是一个共（ B ）电路。

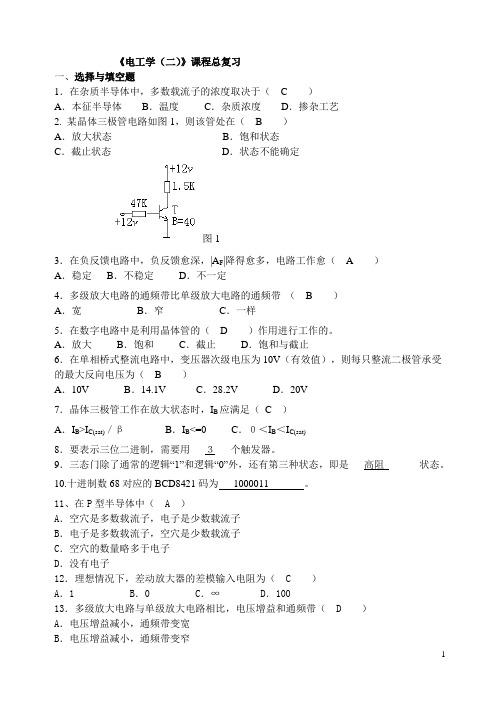

《电工学（二）》课程总复习一、选择与填空题1．在杂质半导体中，多数载流子的浓度取决于（C）A．本征半导体B．温度C．杂质浓度D．掺杂工艺2. 某晶体三极管电路如图1，则该管处在（B）A．放大状态B．饱和状态C．截止状态D．状态不能确定图13．在负反馈电路中，负反馈愈深，|A F|降得愈多，电路工作愈（A）A．稳定B．不稳定D．不一定4．多级放大电路的通频带比单级放大电路的通频带（B）A．宽B．窄C．一样5．在数字电路中是利用晶体管的（D）作用进行工作的。
A．放大B．饱和C．截止D．饱和与截止6．在单相桥式整流电路中，变压器次级电压为10V（有效值），则每只整流二极管承受的最大反向电压为（B）A．10V B．14.1V C．28.2V D．20V7．晶体三极管工作在放大状态时，I B应满足（ C ）A．I B>I C(sat)／βB．I B<=0 C．０＜I B＜I C(sat)8．要表示三位二进制，需要用___３___个触发器。
9．三态门除了通常的逻辑“1”和逻辑“0”外，还有第三种状态，即是___高阻_______状态。
10.十进制数68对应的BCD8421码为1000011 。
11、在P型半导体中（ A ）A．空穴是多数载流子，电子是少数载流子B．电子是多数载流子，空穴是少数载流子C．空穴的数量略多于电子D．没有电子12．理想情况下，差动放大器的差模输入电阻为（ C ）A．1 B．0 C．∞ D．10013．多级放大电路与单级放大电路相比，电压增益和通频带（ D ）A．电压增益减小，通频带变宽B．电压增益减小，通频带变窄C．电压增益提高，通频带变宽D．电压增益提高，通频带变窄14．四变量逻辑函数一共有多少个最小项（ C ）A．4个 B．8个 C．16个 D．32个15．差动放大电路的主要目的就是放大差模信号，抑制_____共模信号____________。
16．A、B两个输入变量中只要有一个为“1”，输出就为“0”；当A、B均为“0”时输出为“1”，则该逻辑运算称为____或非逻辑运算_____________。
电工学期末复习资料电工学期末复习资料电工学是现代工程技术中重要的一门基础学科，它涉及到电力系统、电路理论、电机与变压器等方面的知识。
对于电工专业的学生来说，期末考试是一个重要的考核环节。
为了帮助同学们更好地复习电工学知识，本文将提供一些电工学期末复习资料，希望对大家有所帮助。
第一部分：电力系统电力系统是电工学的核心内容之一，它涉及到电力的生成、传输和分配。
在期末考试中，对于电力系统的理解和掌握是非常重要的。
1. 电力系统的组成：电力系统由发电厂、输电线路、变电站和配电网等组成。
了解各个组成部分的作用和工作原理是复习的重点。
2. 电力负荷和负荷特性：电力负荷是指电力系统所供应的用电设备的总和。
了解负荷的分类和负荷特性对于电力系统的设计和运行非常重要。
3. 电力传输和分配：电力传输是指将发电厂产生的电能通过输电线路传输到变电站，再通过配电网分配给用户。
了解电力传输和分配的方式和方法是复习的重点。
第二部分：电路理论电路理论是电工学的基础，它涉及到电流、电压、电阻等基本概念和电路的分析方法。
1. 基本电路元件：了解电阻、电容和电感等基本电路元件的特性和使用方法。
掌握电路元件的串联和并联关系，以及等效电路的计算方法。
2. 电路定律：掌握基本的电路定律，如欧姆定律、基尔霍夫定律和电压分压定律等。
熟悉这些定律的应用方法，能够灵活运用于电路分析和计算。
3. 交流电路：了解交流电路的特点和分析方法，掌握交流电路中电压、电流和功率的计算方法。
熟悉交流电路中的复数形式和相量图表示。
第三部分：电机与变压器电机与变压器是电工学的重要内容，它们在电力系统中起着重要的作用。
1. 电动机：了解电动机的工作原理、分类和性能参数。
掌握电动机的启动、制动和调速方法，了解电动机的效率和功率因数的计算方法。
2. 变压器：了解变压器的工作原理、分类和性能参数。
掌握变压器的变比和容量计算方法，了解变压器的效率和短路阻抗的计算方法。
3. 电机保护和控制：了解电机保护的基本原理和方法，掌握电机的过载保护、短路保护和接地保护等。
班级:姓名:学号:成绩:14-1：电路如图所示，试分析当U1=3V 时，哪些二极管导通？当U1=0V 时，哪些二极管导通？（写出分析过程，并设 二极管正向压降为0.7V ）。
AD1 D3U15V-U i （V ）10D5 U iU 03 + t-2(1)(2)(3)(4)（31）电工学A （2）习题册－半导体器件D2 D45V-14-2：图（1）是输入电压U i 的波形。
试由图（2）画出对应于U i 的输出电压U o 、电阻R 上电压U R 和二极管D 上电压U D 的波形，并用基尔霍夫电压定律检验各电压之间的关系。
二极管的正向压降可忽略不计。
14-3：在下列各电路图中，E=5V ，U i =10sin t V ，二极管的正向压降可忽略不计，试分别画出输出电压U O 的波形。
+ + －R14-4：图示为两个N 沟道场效应晶体管的输出特性曲线。
试指出管子的类型；若是耗尽型的，试指出其夹断电压U GS(off)的数值和原始漏极电流的值；若是增强型的，试指出其开启电压U GS(th)的数值。
(a)(b )14-5：在下图中，试求下列几种情况下输出端的电位VF 及各元件中通过的电流：（1）VA=+10V ，VB=0V ；（2）VA=+6V ，VB=+5.8V ；（3）VA=VB=+5V 。
设二极管的正向电阻为零，反向电阻为无穷大。
DA1kVA VFVBR 9k1k DB （32）14-6：放大电路如图所示，通过计算分别说明电路中的晶体管工作在放大区、饱和区还是截止区？12V6V6V500k Ω4k Ω 51k Ω2k Ω 100k Ω1．5k Ω β=50β=40β=4014-7：测得工作在放大电路中的几个晶体管的三个电极对地电位为U 1、U 2、U 3，对应数值分别为：（2）U 1 = -2V ，U 2 = -2.3V ，U 3 = -6V 判断它们是PNP 型还是NPN 型？是硅管还是锗管？同时确定三个电极e 、b 、c 。

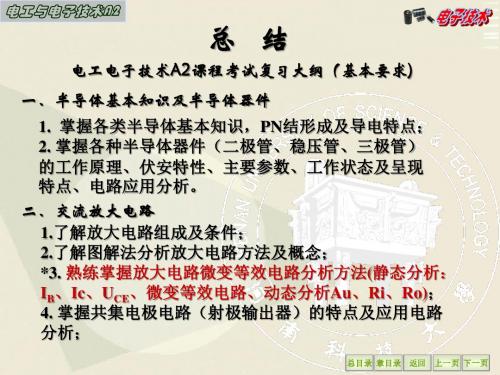

电工与电子技术A2考试提纲
1．本征半导体、掺杂半导体、多子、少子的概念和产生的机制
2．PN结和二极管输出特性（单向导电性），会分析简单二极管电路（如二极管搭建的与门、或门电路）（第14章讲义P17-23，第20章讲义P13、P15）3．三极管工作在不同区域的外部条件，三极管静态和动态电流放大倍数（第14章讲义P39-45）
4．三极管共射极放大电路的静态分析（画直流电路、静态工作点的确定）和动态分析（使用微变等效电路求解电压放大倍数、输入电阻、输出电阻）（第15章讲义P10-53）
5．理想集成运放的输出特性、线性区、饱和区、虚短、虚断、虚地概念
6．利用虚断、虚短等概念分析理想集成运放构成的运算电路（比例、加法、减法、跟随器和多级电路）和电压比较器（第16章讲义P15-27、P41-48）7．初步了解直流稳压电源各组成部分常用的电路
8．分析计算单相半波、单相桥式整流电路、电容滤波电路（第18章讲义P5-10、24-25）
9．逻辑表达式的化简（公式法和卡诺图法）
10．组合逻辑电路的分析
11．组合逻辑电路的设计，如表决电路（第20章讲义P82-92）
实用文档
12．了解常见组合逻辑电路器件的基本功能（加法器、编码器、译码器、显示译码器）
13．各种常见触发器的功能分析（利用触发器功能表画出输出触发器的输出波形）实用文档。
电工学A2期末复习内容
（以作业为基础！）
14章半导体器件
1．半导体的导电特性。
P型、N型半导体（多子和少子）；PN结的单向导电性含义
2．二极管的基本特性、伏安特性的各部分名称。
3．稳压二极管的工作特性及接法
4．晶体三极管输入、输出特性（三个工作区名称）
作业与练习：P30 14.3.1; P31 14.5.1, 14.5.2 14.5.3; 14.3.6; P34, 14.5.9
15章基本放大电路
1．共发射极方法电路（P37）的分析:（1）静态分析：I B、I C 、U CE（2）动态分析：微变等效电路；r be; 空载和负载下的A u; r i; r o; 输入、输出波形分析（相位关系）；失真分析（失真类型：饱和；截止；失真时的输出波形）、改善失真的方法2．分压式偏置放大电路的分析：（1）静态分析：画出直流通路，求V B、I B、I C 、U CE，稳定静态工作点的原理（2）动态分析：微变等效电路；r be; 空载和负载下的A u; r i; r o; C E和R E的作用；电路特点。
3．射极输出器的特点：电压放大倍数低（略小于1），u i和u o同相；输入电阻高；输出电阻低
4.多级放大电路的耦合方式（三种）
5．差分放大电路：（1）作用：抑制零点漂移（2）差模信号和共模信号的特点6．功率放大电路的三种工作状态：甲类、乙类、甲乙类
作业：所有布置的作业。
16章集成运算放大器
1．多级直接耦合放大电路（运算放大器）各级采用的电路。
运算放大器理想化的条件（四个）、工作于线性区的两个分析依据（虚短和虚断概念）。
2．运算放大器的传输特性：在信号运算的应用中工作于线性区；在比较器应用中工作于饱和区
3．运算放大器在信号运算方面的应用：（1）反相、同相比例运算，了解反相加法运算、减法运算（作业，考虑1-2级的电路）（2）对偏置电阻的要求（3）和反馈结合起来，判别反馈类型
4.电压比较器的传输特性，输入和输出波形关系。
17章电子电路中的反馈
1．用瞬时极性法标注输入、输出和反馈信号的极性。
负反馈类型的判别（四种：串联/并联、电压/电流）
2．负反馈对放大电路工作性能的影响
18章直流稳压电源
1．组成：四部分名称P156
2．单相半波、桥式整流、电容滤波的电路分析：U o、I o、I D、U DRM；u o的波形
对于桥式整流电路，当某个二极管开路或接反时，电路发生的现象。
3. 稳压二极管稳压电路：稳压原理、R的作用。
4．串联型稳压电路的组成：四部分
19章电力电子技术
1．晶闸管导通和重新关断的条件、控制极的工作特点
2．半波、桥式半可控整流电路（电阻性负载）的分析：控制角（作用），导通角，U O 、I O；u G、u o的波形
20章门电路和组合逻辑电路
1．（1）三极管在数字电路中作为开关使用，工作于截止区和饱和区（2）与门、或门、非门、与非门、或非门的逻辑符号、逻辑功能、逻辑表达式（3）三态门的三种输出状态（注意使能端是高电平有效还是低电平有效的表示方法P239）(4)门电路多余输入端的处理方法
2．逻辑函数化简（公式法（反演律、吸收律）、卡诺图法）
3．组合逻辑电路的分析和设计（严格按步骤复习：根据逻辑状态表，利用卡诺图法化简，画出最简逻辑电路图）
4．二-十进制显示译码器（1）发光二极管的接法（2）8421BCD码（如5、8等）（3）a~g的电平（分清共阳极、共阴极接法，如显示5、8等）
5.常见的组合逻辑电路：加法器（半加器和全加器的运算特点）、编码器（编码条件：2n N）、译码器、数据选择器等。
组合逻辑电路的基本单元是门电路
作业：所有布置的作业。
21章触发器和时序逻辑电路
1．R-S、JK、D触发器的逻辑符号、功能、触发方式、Q的波形。
翻转（计数）功能下的JK和D触发器输入特点。
2．JK和D、T触发器的转换
3．寄存器分类（数码和移位）、存放数码的方式：串行、并行
4．计数器进制分析：二、十进制计数器：
R的作用、加法/减法、同步/异步、分
D
频；输出波形、判别进制、填写逻辑状态表；74LS290，如何用清零法构成六进制和七进制电路，并写出逻辑状态表。
5. 时序逻辑电路的基本单元是触发器。
常见的时序逻辑电路：寄存器、计数器。
作业：P348 21.1.10; 21.1.11; P352 21.3.7
放大电路实验
常用的仪器设备的用途：示波器（观察交流信号的波形）、交流毫伏表（测量交流信号的大小或有效值）、信号发生器、稳压电源和数字万用表（直流电压档、交流电压档）等。
放大电路实验中各用到哪些仪器、其作用是什么？。
