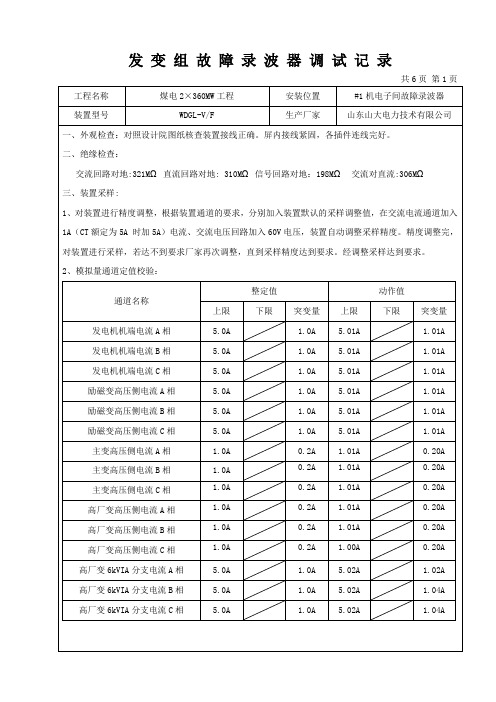

F.1、F.2、F.5、F.13 SH/T 3543－G601“变送器/转换器”、SH/T 3543－G602－1“调节器调校记录（一）”、SH/T 3543－G602－2“调节器调校记录（二）”、SH/T 3543－G604 “指示/记录仪调校记录”、SH/T 3543－G612“分析仪调校记录”等为仪表调校试验记录，多数表格的校验点为6点，调校人可按5点（0、25%、50%、75%、100%）或6点（0、20%、40%、60%、80%、100%）填写记录，某些仪表的校验点，可根据实际工作条件填写，但校验点不得少于3点。
在表格的“调校结果”、“检查结果”、“试验结果”、“测定结果”栏目中应填写“合格”或“不合格”。
F.2、F.3 SH/T 3543－G602－1“调节器调校记录（一）”、SH/T 3543－G602－2“调节器调校记录（二）”二张表共同完成调节器调校的记录，调校结论、说明及相关人员签字填入表SH/T 3543－G602－1中。
发电机差动保护a:投入发电机差动保护压板；功能控制字“发电机差动保护投入”置1 b:整定相关定值：比率差动启动定值(l e)差动速断定值_____ ( l e)比率差动起始斜率_ (l e)比率差动最大斜率____ ( l e)差流报警定值 (l e)差动保护跳闸控制字_c:从发电机机端和中性点加入电流，角度为0°d:计算发电机机端le = _______ Ae :启动值测试：试验测得l cdqd = 1.6 A f比率差动测试:A相g;差动速断试验：速断定值：测试值：Idza = A Idzb = A Idzc = Ah; CT断线闭锁试验TA断线闭锁投入”控制字置1,将保护两侧三相加入额定电流，瞬间减小任意一相电流为0，装置发出“发电机差动TA断线”信号并闭锁比率差动保护。
但不闭锁差动速断。
退掉电流，复位装置，才能消除信号。
发电机相间后备保护a投入控制字“发电机后备保护投入”置1，投入发电机后备保护压板b检查整定定值过流I段定值：过流I段时限：过流II段定值：过流II段时限：负序电压定值：相间低电压定值：c保护动作取机端电流；从发电机机端TV1加入电压。
对于985B311程序“系统参数”有发电机机端“发电机后备”的电流通道、须整定, 否则发电机后备保护不动作。
复压过流保护电流变为只取发电机机端。
退出时限、退出电压闭锁测得：过流I段动作值：IdzA = IdzB = IdzC =过流II段动作值：IdzA = IdzB = Idzc =d电压闭锁值测试：负许序电压高动作值：Udz =正序线电压低动作值：Udz =e时限测定：t1=, t2=f “过流I段闭锁输出”控制字置1,机端电流大于过流II段定值时，保护动作于备用2输出接点。
发电机定子接地保护a投入控制字“定子接地保护投入”，投入保护压板。
b定值：基波零序电压：V零序电压高值：V零序电压保护时限： 1 sc在主变高压侧加入零序电压2 0V辅助电压，中性点加入为变量零序电压。
发电机差动保护a：投入发电机差动保护压板；功能控制字‚发电机差动保护投入‛臵1b：整定相关定值：比率差动启动定值（I e）差动速断定值（I e）比率差动起始斜率（I e）比率差动最大斜率（I e）差流报警定值（I e）差动保护跳闸控制字c：从发电机机端和中性点加入电流，角度为0°d：计算发电机机端Ie＝ Ae：启动值测试：试验测得I cdqd = 1.6 Af比率差动测试：速断定值：测试值： Idza＝ A Idzb＝ A Idzc＝ Ah；CT断线闭锁试验‚TA断线闭锁投入‛控制字臵1，将保护两侧三相加入额定电流，瞬间减小任意一相电流为0，装臵发出‚发电机差动TA断线‛信号并闭锁比率差动保护。
但不闭锁差动速断。
退掉电流，复位装臵，才能消除信号。
发电机相间后备保护a投入控制字‚发电机后备保护投入‛臵1，投入发电机后备保护压板。
b检查整定定值过流I段定值：过流I段时限：过流II段定值：过流II段时限：负序电压定值：相间低电压定值：c保护动作取机端电流；从发电机机端TV1加入电压。
对于985B311程序‚系统参数‛有发电机机端‚发电机后备‛的电流通道，必须整定，否则发电机后备保护不动作。
复压过流保护电流变为只取发电机机端。
退出时限、退出电压闭锁测得：过流I段动作值： IdzA＝ IdzB＝ IdzC＝过流II段动作值： IdzA＝ IdzB＝ Idzc＝d电压闭锁值测试：负许序电压高动作值：Udz＝正序线电压低动作值：Udz＝e时限测定：t1=, t2=f‚过流II段闭锁输出‛控制字臵1，机端电流大于过流II段定值时，保护动作于备用2输出接点。
发电机定子接地保护a投入控制字‚定子接地保护投入‛，投入保护压板。
b定值：基波零序电压： V零序电压高值：V零序电压保护时限： 1 sc在主变高压侧加入零序电压2０Ｖ辅助电压，中性点加入为变量零序电压。
测得动作值：Ｕdz＝ V 时限： s高值段：退出灵敏段，测得高值段动作值Ｕdz＝ V(2)100％定子接地a整定‚定子接地保护投入‛臵1，投入100％定子接地压板。
b定值：并网前三次谐波电压比率并网后三次谐波电压比率三次谐波电压比率差动三次谐波延时c三次谐波电压比率定子接地测试:U3t＝ U3n＝模拟并网后断路器接点输入：U3t＝ U3n＝d投入时限，测得三次谐波电压比率时限：t＝e三次谐波电压差动定子接地测试：辅助判据：机端正序电压大于0.85Un ,机端三次谐波电压大于0.3V ；发变组并网且负荷电流大于0.2Ie,小于1.2Ie 。
模拟发变组并网接点，机端加电压大于0.85Un，电流回路加入5A电流，机端和中性点电压回路分别加反向三次谐波电压，使三次谐波差电压为0；延时10s，使三次谐波电压差动判据投入，减小机端三次谐波，判据动作。
发电机匝间保护（1）纵向零序电压匝间保护a投入压板，投入控制字‚发电机匝间保护投入‛b定值：纵向零序电压定值延时c用调试仪器A相电压输出接TV1的A相，并将TV1 A相并接TV2 A相。
d加电压A相57∠0°(电压幅值大于2V),B相用于纵向零序电压；电流A:1A∠0°、 B 1A∠-120°、C 1A∠120°高值段经负序功率方向闭锁,保护方向标志，功率方向采用TV1电压计算灵敏角78°。
用仪器加电压TV1 A相＝TV2 A相＝57V∠78°，用仪器B相作TV2开口零序。
（极值:单项电压落后电流7°为动作边界）测得高值段动作值：Udz＝可另试验：TV1 A相＝TV2 A相＝57V∠-78°；用仪器B相作TV2开口零序，加电压3V以上，验证反方向不动作。
e延时试验：加入1.2倍动作量，测得时限S＝发电机转子接地保护（1）转子一点接地a投入控制字‚转子接地保护投入‛臵1，投入转子接地保护压板。
b定值：一点接地电阻：一点接地延时 sc‚转子一点接地灵敏段投入‛臵1，动作于信号。
‚转子一点接地信号投入‛臵1，动作于信号。
d 合转子电压输入小开关，从端子加直流电压110V，将试验端子与电压正端短接，显示接地位臵100％，将试验端子与电压负端短接，显示接地位臵0％。
由于装臵内部内臵电阻为20K，所以试验时必须将定值整定为大于20K。
（2）转子两点接地合转子电压输入小开关，从端子加直流电压110V，将试验端子与电压正端短接，转子一点接地保护发出报警信号，延时30 s后，装臵发出转子两点接地保护投入信号，将大轴输入端与电压负端短接，保护正确出口。
发电机定子过负荷（1）定时限a定值延时定时限报警定值 A sb投入压板，投入‚定子过负荷保护控制字‛。
保护取机端、中性点最大相电流。
测得：IdzA＝ IdzB＝ IdzC＝（机端）IdzA’＝ IdzB’＝ IdzC’＝（机尾）c投入时限，测得延时（2）反时限a反时限过负荷定值反时限启动电流反时限上限时间 s定子绕组热容量散热效应系数b测试结果:（1）定时限负序过负荷a保护总控制字‚负序过负荷保护投入‛臵1；投入负序过负荷保护压板。
b定时限负序过负荷电流定值 A，定时限负序过负荷延时 S.负序过负荷报警电流定值 A，负序过负荷信号延时 S。
c 定时限负序过负荷试验保护取发电机机端、中性点负序电流小值，一侧TA断线负序过负荷保护不会误动。
将发电机机端和中性点电流回路串接入调试仪器。
测试结果：负序过负荷I段试验值：I2dz＝ A负序过负荷延时： t= s（2）反时限负序过负荷a保护总控制字‚负序过负荷保护投入‛臵1；投入负序过负荷保护压板.b反时限启动负序电流定值 A反时限上限时间定值 S转子表层热容量Ａ值长期允许负序电流Ａ整定反时限负序过负荷跳闸控制字c保护取发电机机端、中性点负序电流小值，一侧TA断线负序过负荷保护不会误动。
发电机失磁保护a保护总控制字‚发电机失磁保护投入‛臵1；投入发电机失磁保护压板。
b给定定值：定子阻抗判据：失磁保护阻抗1（上端）定值Ω，失磁保护阻抗2（下端）定值Ω，无功功率反向定值 % ，阻抗圆为异步圆。
转子电压判据：转子低电压定值 V，转子空载电压定值 V，转子低电压判据系数定值母线电压判据：可以选择高压侧母线电压或者机端电压，低电压定值 V。
失磁保护Ⅰ段延时 S，动作于减出力，整定控制字‚I段阻抗判据投入‛、‚I 段转子电压判据投入‛失磁保护Ⅱ段延时 S，判母线电压动作于出口，整定控制字‚Ⅱ段母线电压低判据投入‛‚Ⅱ段阻抗判据投入‛、‚Ⅱ段转子电压判据投入‛；失磁保护Ⅲ段延时 S，动作于出口或信号，整定控制字‚Ⅲ段阻抗判据投入‛、‚Ⅲ段转子电压判据投入‛、‚Ⅲ段信号投入‛。
按定值整定失磁保护各段跳闸控制字。
c失磁保护阻抗判据试验失磁保护阻抗采用发电机机端TV1正序电压、机端正序电流来计算。
辅助判据：正序电压U1 >6 V，负序电压U2 < 4V，电流大于0.1Iezd。
无功反向判据：采用发电机机端电压，机端电流计算。
将仪器电流输出接入机端电流回路，电压接入机端TV1。
退出各段时限，退出‚母线电压低‛、‚转子电压‛。
异步圆‘阻抗1’‘阻抗2’试验时均电流超前电压90°；静稳圆‘阻抗1’试验时电压超前电流90°，‘阻抗2’试验时电流超前电压；注意幅值满足辅助判据要求。
阻抗1（上端）：电压 V 电流 A 阻抗值Ω阻抗2（下端）：电压 V 电流 A 阻抗值Ωd时限测定：满足保护动作，测得I段时限 s。
退出I段跳闸，测得II段时限 s e失磁保护转子低电压判据试验1.辅助判据1：正序电压U1 > 6V，负序电压U2 < 4V，发电机在正常运行状态辅助判据2：高压侧断路器在合闸位臵，发电机负荷电流大于0.1Ie延时1S。
2.机端TV1电压、机端电流、转子电压加入装臵；为防止变励磁判据动作，将转子低电压定值改为1V.3.退出‚母线低电压‛、判据；模拟断路器合闸；加入满足阻抗判据的动作量。
降低转子电压测得：转子低电压动作值 V。
（3.11程序转子判据试验时必须投入阻抗判据。
）f变励磁判据试验1.恢复转子低电压定值，整定阻抗判据、转子判据投入；计算电压电流值使其阻抗落入圆内。
2.接线同上，从软件中观测‚当前功率对应励磁电压值‛。
缓慢降低直流电压，当电压降低至‚当前功率对应励磁电压值‛时保护变励磁判据动作。
g母线电压低退出‚阻抗‛、‚转子电压低‚判据。
测得低电压动作值： V发电机失步保护a失步保护定值保护总控制字‚发电机失步保护投入‛臵1；定子阻抗判据：失步保护阻抗定值ZA＝Ω，失步保护阻抗定值ZB＝Ω，电抗线阻抗定值＝Ω，灵敏角定值度，透镜内角定值度。
振荡中心在发变组区外时滑极定值次，振荡中心在发变组区内时滑极定值次。
b失步保护判据试验动作于信号时,不需投入压板。
失步保护阻抗采用发电机机端正序电压、机端正序电流来计算。
用试验仪模拟振荡试验，振荡周期为0.2-10s，分别设臵振荡中心在发变组内部、外部，观测保护正确动作。
试验参数： U＝ V I＝ A 区内2次动作（角度180°---360°变化） U＝ V I＝ A 区外3次动作（角度0°--180°变化）发电机电压保护a发电机电压保护定值保护总控制字‚发电机电压保护投入‛臵1；投入发电机电压保护投入压板。
过电压Ⅰ段定值 V，过电压Ⅰ段延时 S过电压Ⅱ段定值 V，过电压Ⅱ段延时 Sb电压保护试验低电压保护为三个相间电压均低时才动作，辅助判据：发电机相电流大于0.2A。
过电压I段试验值，过电压I段延时 S过电压Ⅱ段试验值 V，过电压Ⅱ段延时 S发电机过励磁保护(1)定时限a定时限过励磁定值过励磁定值，过励磁延时 S过励磁信号段定值，过励磁信号段延时 S。
b定时限过励磁试验对于发电机过励磁保护取发电机机端电压及其频率计算。
(U/f采用标么值计算)过励磁I段试验值，过励磁I段延时定值 s 。
过励磁信号段试验值，过励磁报警延时定值 s（2）反时限过励磁ba发电机逆功率保护定值逆功率定值 %，逆功率延时 S程序逆功率定值 %，程序逆功率延时 Sb逆功率保护试验保护取发电机机端电压（大于12V）、机端电流。
试验可取典型电流超前电压180°角度。
逆功率试验值U＝ V I＝ A。
逆功率延时t= S。
c程序逆功率需经发电机主汽门开关位臵接点、发变组高压侧断路器位臵接点（合位）闭锁。
如果机端有断路器，还需经机端断路器位臵接点（合位）闭锁。
程序逆功率试验值U＝ VI＝ A。
程序逆功率延时 t= S。
发电机频率保护a低频保护辅助条件：发变组断路器位臵接点，发电机机端相电流大于0.06Ie，低频Ⅰ、Ⅱ带累计功能。
过频保护不需位臵接点、负荷电流闭锁，计时均不带累计。
