复印机的工作原理一、引言复印机是一种常见的办公设备，用于复制纸质文件。
它通过光学和电子技术的结合，能够将一份原始文件的内容复制到另一张纸上，实现文档的快速复制。
本文将详细介绍复印机的工作原理。
二、光学系统复印机的光学系统是实现复制功能的重要部分。
它由光源、反射镜、透镜和感光鼓组成。
1. 光源：复印机的光源通常采用氙灯或LED。
光源的作用是提供足够的光线，使得原始文件上的文字和图像能够被准确地扫描。
2. 反射镜：反射镜用于将光线反射到透镜上。
它可以调整光线的角度，使得光线能够准确地照射到感光鼓上。
3. 透镜：透镜的作用是将光线聚焦到感光鼓上。
透镜能够调整焦距，确保光线能够准确地聚焦在感光鼓的表面上。
4. 感光鼓：感光鼓是复印机中最关键的部件之一。
它的表面涂有一层感光材料，可以将光线转化为电荷。
当光线照射到感光鼓上时，感光鼓上的感光材料会发生电荷变化。
三、电子系统复印机的电子系统负责控制复印机的各个组件，实现复制功能。
1. 控制面板：复印机的控制面板上有各种按钮和显示屏，用于设置复印机的参数，如复印份数、放大倍数等。
通过控制面板，用户可以方便地控制复印机的工作。
2. 扫描器：扫描器是复印机的核心部件之一，负责将原始文件上的内容扫描到感光鼓上。
它通过逐行扫描的方式，将原始文件的每个像素点转换为电信号。
3. 图像处理芯片：图像处理芯片负责处理扫描到的电信号，将其转换为数字图像。
它可以对图像进行增强、去噪等处理，确保复制出的文件质量良好。
4. 印刷机构：印刷机构负责将数字图像转换为实际的印刷。
它通过控制墨粉或墨盒的喷射，将图像精确地印刷到纸上。
四、复制过程复印机的复制过程可以分为以下几个步骤：1. 扫描：当用户放置原始文件在扫描器上时，复印机会启动扫描过程。
扫描器会从原始文件的一端开始逐行扫描，将每个像素点的信息转换为电信号。
2. 图像处理：扫描到的电信号会经过图像处理芯片的处理，转换为数字图像。
图像处理芯片可以根据用户设置的参数，对图像进行增强、去噪等处理。
复印机中常用传感器的检查判断2008-07-18 18:34复印机中常用传感器的检查判断现代复印机几乎均采用微处理器控制代替早期的继电器控制。
微处理器输入端要获取来自各种传感器的检测信号，传感器的好坏直接关系到复印机的工作正常与否。
几种常用传感器好坏的检查判断方法如下。
一、光电传感器1．光敏电阻用黑纸包住，阻值为几兆欧(MΩ)，在阳光照射下为几千欧(kΩ)--几十千欧，则是好的。
2．光敏二极管既具有：PN结结构又具有光电转换特性。
正常光敏二极管用黑纸包住，正向电阻为几千欧，反向电阻为无穷大；在阳光直射下反向电阻急剧下降约为几千欧。
反向电阻下降值的大小与阳光强弱、正面或侧面照射有关，不必过分计较，但若为∞或0Ω，则可判断该光敏二极管已损坏。
3．光敏三极管可等效为一个光敏二极管与一只晶体三极管相结合，具有一定放大作用，可采用类似于光敏二极管的判断方法。
4．复合光敏器件(又称光电耦合器件或光电开关)。
从结构形式来看，可分为直射式和反射式两种。
以直射式为例，要正确判断其好坏先得弄清线路形式，如图1(a)、(b)。
它们的外观分别如图2(a)、(b)。
图2(a)光敏器件外观引出四脚，在印刷板上连接成三端，即发光二极管正极与光敏三极管c极相连成一个端子。
其判断方法：万用表置R×1k挡，测得正向电阻读数为十几千欧，反向电阻为∞。
光敏三极管在阳光照射下反向电阻从几百千欧迅速下降到几千欧甚至几百欧。
将光照射用黑纸全挡住，反向电阻为∞。
说明光电开关是好的。
图2(b)的光电开关用电压测量法，+3V电源通过100Ω限流电阻，加到①、③脚，在①、③脚上测得电压为2．4V，此时发光二极管发出光照在光敏三极管上。
测得①、②脚2．4V，证明BG2已导通。
当光线被黑纸全挡住，测得①、②脚间电压为0V，证明BG2截止。
该光电开关即是好的。
若①、②脚之间电压无变化，则为坏的。
二、磁鼓传感器在复印机中用得较多的是一种磁性开关，它由干簧管与磁铁所组成。

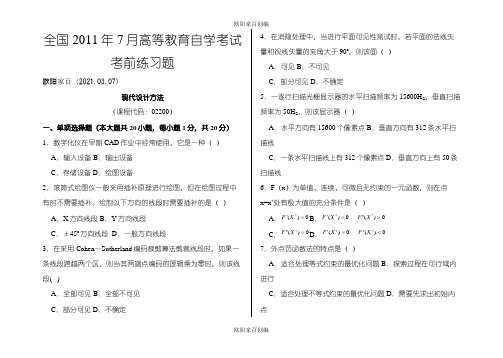

全国2011年7月高等教育自学考试考前练习题欧阳家百（2021.03.07）现代设计方法（课程代码：02200）一、单项选择题（本大题共20小题，每小题1分，共20分）1．数字化仪在早期CAD作业中经常使用，它是一种（）A．输入设备B．输出设备C．存储设备D．绘图设备2．滚筒式绘图仪一般采用插补原理进行绘图，但在绘图过程中有时不需要插补。
绘制以下方向的线段时需要插补的是（）A．X方向线段B．Y方向线段C．±45o方向线段 D．一般方向线段3．在采用Cohen—Sutherland编码裁剪算法剪裁线段时，如果一条线段跨越两个区，则当其两端点编码的逻辑乘为零时，则该线段( )A．全部可见B．全部不可见C．部分可见D．不确定4．在消隐处理中，当进行平面可见性测试时，若平面的法线矢量和视线矢量的夹角大于90o，则该面（）A．可见B．不可见C．部分可见D．不确定5．一逐行扫描光栅显示器的水平扫描频率为15600H Z，垂直扫描频率为50H Z，则该显示器（）A．水平方向有15600个像素点B．垂直方向有312条水平扫描线C．一条水平扫描线上有312个像素点D．垂直方向上有50条扫描线6．F（x）为单值、连续、可微且无约束的一元函数，则在点x=x*处有极大值的充分条件是（）A．0)(='*XF B．0)()(>''='**XFXFC．0)(=''*XF D．0)()(<''='**XFXF7．外点罚函数法的特点是（）A．适合处理等式约束的最优化问题B．探索过程在可行域内进行C．适合处理不等式约束的最优化问题D．需要先求出初始内点8．在单峰搜索区间[a，b]内任取两点a1、a2，若函数值F(a1)=F(a2)，则缩小后的区间为（）A．[a，a1]B．[a1，b]C．[a1，a2]D．[a，a2]9．以下关于函数的梯度的说法不正确的是（）A．函数的梯度是标量B．函数值沿梯度方向变化最剧烈C．函数的梯度是矢量D．求函数的极小值时常沿负梯度方向搜索10．多元函数F(x)在点X*附近一阶偏导数连续，则该点为极大值点的充分条件为（）A．F（x*）=0B． F（x*）=0，H（x*）正定C．F（x*）=0D．F（x*）=0，H（x*）负定11．平面桁架结构中，某单元局部编码依次对应的总体编码为8，6，则单元则度矩阵中的元素k34应放入总体刚度矩阵[K]中的（）A．16行15列B．11行12列C．12行16列D．11行15列12．平面三解形单元的刚度矩阵阶数为（）A．2×2B．3×3C．4×4D．6×613．平面刚架结构中的杆单元，单元中的位移分量个数为（）A．3B．6C．9D．1214．平面问题的弹性矩阵与材料的（）A．弹性模量和硬度有关B．弹性模量和泊松比有关C．弹性模量和强度有关D．强度和泊松比有关15．若把平面应力问题的弹性矩阵改成平面应变问题的弹性矩阵，只需将（）E/（12μ-）μ-A．E换成E/（1μ-），μ换成μ/（1μ-）B．E换成E/（12μ-），μ换成μ（12μ-）C．E换成E/（12μ-），换成μ/（1μ-）D．E换成E/（1μ-），μ换成μ（12μ-）16．2/3表决系统中各子系统的寿命均服从指数分布，且失效率均为λ，则该表决系统的平均寿命为（）A．λ65B．λ32C．λ23D．λ5617．图示由7个子系统组成的复杂系统，各子系统的可靠度均为R ，则该系统的可靠度为（ ）A ．432R R R -+B ．42)23)(1(R R R R --+C ．3223R R -D ．)23)(1(2R R R --+ 18．为了检查灯炮的质量，抽取100只灯泡进行试验，灯泡工作到100小时有30只损坏，工作到150小时又有20只损坏，从100小时到150小时这段时间灯泡的平均失效密度为（ ）A ．0.004B ．0.006C ．0.2D ．0.519．电器元件（系统）的失效密度函数一般服从（ ）A ．正态分布B ．指数分布C ．威布尔分布D ．对数正态分布20．当强度和应力的均值相等时，零件的可靠度（ ）A ．大于50%B ．小于50%C ．等于50%D ．难以确定二、多项选择题（本大题共5小题，每小题2分，共10分） 21．固定窗口大小和位置不变，改变视区的有关参数，可以实现显示图形的（ ）A ．放大B ．缩小C ．左右移动D ．上下移动E ．扭曲22．计算机软件是实现CAD 各项技术功能的核心，软件是指与计算机系统操作使用有关的（ ）A ．程序B ．规程C ．规则D ．设计说明书E ．使用说明书23．求解无约束问题的主要方法有（ ）A ．Powell 法B ．单纯形法C ．梯度法D ．复合形法E ．简约梯度法24．对平面刚架结构的单元刚度矩阵有影响的因素为（ ）A ．杆件长度B ．杆件材料的强度C ．杆件的横截尺寸D ．杆件横截面的对称性E ．杆件横截面在结构中的方位 25．正态分布中的均值 （ ）A ．表征随机变量分布的离散程度B ．表征随机变量分布的集中趋势C ．决定正态分布曲线的位置D ．决定正态分布曲线的形状E ．影响正态分布曲线的对称性三、填空题（本大题共10小题，每小题1分，共10分）26．输入设备的主要作用是将字符、平面上或空间中点的坐标值输入计算机中，其基本功能是。
正交编码器测电机速度原理-回复正交编码器是一种用于测量电机速度的重要传感器。
它通过使用光电原理来检测电机轴上的运动，首先我们来了解一下它的原理。
正交编码器通常由两个光电传感器和一组特殊编码盘组成。
这组编码盘通常由一个主轴盘和一个从轴盘组成。
主轴盘固定在电机轴上，而从轴盘则与电机的输出轴直接连接。
主轴盘和从轴盘之间形成一个小间隙，通过这个间隙可以使光线通过。
光电传感器通常由一个发光二极管（LED）和一个光敏二极管（Photodiode）组成。
光从LED发射出来，经过间隙后，被光敏二极管接收。
根据光的强度变化，光敏二极管可以识别出电机轴上的运动。
编码盘上有许多刻痕，它们按照特定的模式排列。
这些刻痕可以被主轴盘和从轴盘上的光电传感器识别出来。
通过观察光强的变化，光敏二极管可以记录电机轴的运动。
正交编码器最重要的特点是可以测量出电机的速度和方向。
光电传感器可以检测到刻痕的变化，并将这些变化转化为电信号。
这些电信号可以用来计算电机的转速和方向。
具体实现这一功能的方法是通过计算电信号的频率和相位差。
频率表示电机的转速，而相位差表示电机运动的方向。
当电机转速很低时，光电传感器可以很容易地检测到刻痕的变化，并且能够准确地计算出电机的转速和方向。
然而，当电机转速非常高时，光电传感器的检测能力会受到限制。
为了解决这个问题，正交编码器还需要使用一种称为“插值器”的电路来提高测量的准确性。
插值器是一种特殊的电路，可以在光电传感器的基础上进一步提高测量的精度。
它通过进一步分析光信号的变化，并根据这些变化来计算电机的转速和方向。
插值器的工作原理是通过在光电传感器的输出信号中插入一组额外的脉冲信号来实现的。
这些额外的脉冲信号可以进一步细化测量的精度，并且可以在电机转速非常高的情况下提供更加准确的测量结果。
总的来说，正交编码器是一种非常重要的测量电机速度的传感器。
它通过利用光电原理来检测电机轴上的运动，并能够提供非常准确的测量结果。
复印机的工作原理复印机是一种常见的办公设备，它通过光电传感器和电子控制系统来实现文件的复制。
复印机的工作原理可以分为光学系统、电子系统和传输系统三个部分。
光学系统是复印机的核心部分，它包括光源、镜头、感光鼓和反射镜等组件。
当用户放置要复制的文件在扫描台上时，光源会发出一束光，经过反射镜聚焦在感光鼓上。
感光鼓上的镀有感光物质的表面会受到光的照射，形成一个静电图案。
接下来是电子系统的工作，它包括感光鼓上的光电传感器和电子控制板。
光电传感器会扫描感光鼓上的静电图案，并将其转换为电信号。
电子控制板会接收这些信号，并通过处理和放大，将其转化为打印数据。
传输系统负责将打印数据传输到纸张上。
传输系统由感光鼓和纸张传输系统组成。
当感光鼓上的静电图案被转换为打印数据后，感光鼓会通过电子控制板的指令，将图案转移到一个带有静电的传输带上。
同时，纸张也会被传输系统送入复印机。
在传输带上，静电图案会吸附在纸张上。
然后，纸张经过加热元件，使静电图案转化为可见的墨粉图案。
最后，纸张通过压力辊和热辊的作用，将墨粉固定在纸张上，完成复制过程。
除了以上的基本工作原理，复印机还可能具有一些附加功能，如双面打印、自动进纸和多功能打印等。
这些功能在工作原理的基础上，通过添加额外的传感器和控制系统来实现。
需要注意的是，不同型号的复印机可能会有一些细微的差异，但总体的工作原理是相似的。
通过光学系统的扫描、电子系统的处理和传输系统的传输，复印机能够高效地完成文件的复制工作。
总结起来，复印机的工作原理主要包括光学系统、电子系统和传输系统三个部分。
光学系统通过光源、镜头和感光鼓等组件，将文件转化为静电图案。
电子系统将静电图案转换为打印数据，并通过传输系统将其传输到纸张上。
最终，纸张经过加热和固定，完成复制过程。
不同型号的复印机可能具有不同的附加功能，但基本的工作原理是相似的。
2021年自考《办公自动化设备》习题及答案（卷二）1. 静电复印机包括哪四个方面技术?2. 光导体在静电复印机中的作用是什么?常见的光导体材料有哪些?3. 静电复印过程中要经过哪几个基本工序?各自起什么作用?4. 常见的复印纸有哪些规格?如何正确地保管它?5. 什么是载体?它在复印过程中起什么作用?6. 如何保持复印机光学系统的清洁?7. 如何防止和减少复印机卡纸现象?8. 高速数码一体化油印机具有哪些主要功能和主要特点?9. 简述高速数码一体化油印机的主要工作原理。
10.简述扫描仪的工作原理。
11.扫描仪的技术性能指标有哪些?12.常见的扫描仪有哪三类接口?它们与主机是如何连接的?13简述光盘刻录机的种类与工作原理。
14.使用光盘刻录机应该注意哪些事项?习题4 参考答案1. 静电复印机包括哪四个方面技术?静电复印机包括了机械技术、电子技术、电摄影技术和光学技术等四个方面技术。
2. 光导体在静电复印机中的作用是什么?常见的光导体材料有哪些?光导体是静电复印机的心脏，通过它把光信号转换为电信号，从而形成静电潜像。
常用的光导体材料有硒(或硒合金)、硫化锌、氧化锌等。
3. 静电复印过程中要经过哪几个基本工序?各自起什么作用?复印过程必须经过充电、曝光、显影、转印、定影等五个工序。
(1)充电。
充电电极对光导体施加高压直流电，使气体电离，产生电晕放电，使光导体表面带正电荷;(2)曝光。
经光源对原稿扫描光照后，反射出来的光像，通过光学系统被传送至光导体上(即光导体被曝光)，光导体表面形成一种肉眼观察不到的、由电荷组成的静电潜像。
(3)显影。
墨粉吸附到静电潜像上。
至于没有电荷的空白地方，自然不会吸引墨粉，这样，墨粉就在硒鼓表面形成墨粉图像。
(4)转印。
带有墨粉图像的硒鼓表面与输纸机构送来的空白复印纸接触，他们彼此贴合，把在硒鼓表面上的带负电的墨粉吸附到纸上，在纸上形成墨粉图像。
(5)定影。
将墨粉图像加热(或采用冷压的方法)，使墨粉融化渗人纸中，从而形成牢固、耐久的图像。
复印机维修前有什么调试技巧复印机修理前有什么调试技巧复印机故障有许多是由于复印机调试不当引起的，在检修复印机故障时，首先应进行相应的调试，往往能收到事半功倍的效果。
其具体调试方法如下。
(1)显形浓度的调节显影浓度是指复印件图像的深浅.虽然面板上设有显影浓度控制杆，但当显影器内墨粉与载体的比例不符合显影要求时，变幻控制杆也将失去作用。
调节显影浓度应依据机器所使用的显影方式而采纳不同的方法。
单一成分显影剂的显影器是利用改变显影刮刀与显影辊的表面间隙.即通过改变磁辊上沾附墨粉的厚度来改变显影浓度的;以载体和墨粉相混合的显影器则通过改变载体与限粉的比例来改变显影浓度。
(2)感光鼓表面电位的调节感光鼓表面电位的凹凸直接关系到朴电潜像的质。
不同类型的机器表面电位的调节方法不同。
有的利用可变电阻调节，有的则通过电极丝与感光鼓表面电位的改变来实现.还有的是利用旋钮或开关进行调节。
常用的调节方法如下。
1.机内开关状态的选择。
有些复印机的机门内设有表面电位控制开关.其上标有"L'和H.复印过程中可依据原稿的状况选择不同的位置.关于复印图片等色阅丰富的原稿，可将开关置于"L'位置，当复印文字类或由线条组成的原稿时，则置于"H'位置。
2.调节可变电阻.该方法特别对感光鼓、曦光灯及其他部件质址有所下降的状况更为有效。
调节前首先应断开机器电源，用机门钥匙顶住门开关，找到可变电阻的位置，一般都安装在机门内比较显然的地方。
调节前先复印20张复印件，观察其色调的变化状况，再查修理手册所列的调节数据，将可变电阻调至相应数值位皿。
然后预热几分钟，再复印20张复印件.依据复印效果进行细调.如果调节可变电阻无效，则应改换感光鼓。
3.调节电极丝.感光鼓表面电位过低时，复印件图样就会出现无层次和色调偏淡的现象，过高时图样较黑且不均匀。
有些复印机为解决复印件中感光鼓感光度下降造成表面电位较低的问题，〔制定〕了可调式电极.除充电电极与感光鼓表面电位可调整外.其他如消电、转印电极丝也可以调整，对改善复印质很有利。
复印机扫描原理复印机是我们日常工作中常见的办公设备之一，它的扫描功能可以将纸质文件数字化，方便存储和传输。
那么复印机的扫描原理是什么呢？让我们一起来探究一下。
复印机的扫描功能是通过光学扫描实现的。
在复印机的上盖内部，有一条移动的光源，通常是LED或镭射光源。
当我们按下扫描按钮时，光源开始在纸张上移动，同时传感器会记录光源反射回来的信号。
这些信号被转换成数字信号，最终形成一幅数字化的图像。
在光源下方，还有一块反射镜。
这块镜子的作用是将光源反射到纸张上，确保整个纸张都能被扫描到。
另外，反射镜还可以将纸张上的图像反射回传感器，使得传感器可以准确记录下图像信息。
传感器是实现扫描的关键部件之一。
传感器可以是CCD传感器或CIS传感器。
CCD传感器是一种逐行扫描的传感器，它可以逐行记录光源反射的信号，并将其转换成数字信号。
而CIS传感器是一种全面扫描的传感器，它可以一次性记录整个图像，速度更快，但精度相对较低。
在传感器记录下图像信息后，复印机会将这些数字信号传输到控制电路中进行处理。
控制电路可以对图像进行处理，比如去除噪点、增强对比度等。
最终，处理后的数字图像会被发送到计算机或存储设备中，以供后续使用。
总的来说，复印机的扫描原理是通过光学扫描实现的。
光源在纸张上移动，传感器记录光源反射的信号，将其转换成数字信号，最终形成一幅数字化的图像。
传感器、反射镜和控制电路是实现扫描的关键部件，它们相互配合，完成了纸质文件到数字化文件的转换过程。
通过了解复印机的扫描原理，我们可以更好地使用这一功能，提高工作效率，同时也更加了解这一常见设备背后的工作原理。
希望本文能帮助读者对复印机的扫描功能有一个更清晰的认识。
