LTE中级培训华为笔记Lesson华为TD-LTE基站数据配置-班级内部使用-v

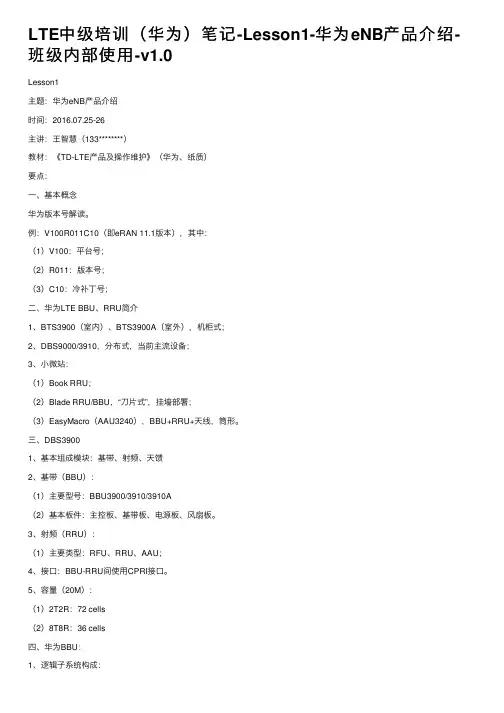

LTE中级培训（华为）笔记-Lesson1-华为eNB产品介绍-班级内部使⽤-v1.0Lesson1主题：华为eNB产品介绍时间：2016.07.25-26主讲：王智慧（133********）教材：《TD-LTE产品及操作维护》（华为、纸质）要点：⼀、基本概念华为版本号解读。

例：V100R011C10（即eRAN 11.1版本），其中：（1）V100：平台号；（2）R011：版本号；（3）C10：冷补丁号；⼆、华为LTE BBU、RRU简介1、BTS3900（室内）、BTS3900A（室外），机柜式；2、DBS9000/3910，分布式，当前主流设备；3、⼩微站：（1）Book RRU；（2）Blade RRU/BBU，“⼑⽚式”，挂墙部署；（3）EasyMacro（AAU3240），BBU+RRU+天线，筒形。

三、DBS39001、基本组成模块：基带、射频、天馈2、基带（BBU）：（1）主要型号：BBU3900/3910/3910A（2）基本板件：主控板、基带板、电源板、风扇板。

3、射频（RRU）：（1）主要类型：RFU、RRU、AAU；4、接⼝：BBU-RRU间使⽤CPRI接⼝。

5、容量（20M）：（1）2T2R：72 cells（2）8T8R：36 cells四、华为BBU：1、逻辑⼦系统构成：（1）控制⼦系统：操作维护、信令处理；（2）基带⼦系统；（3）传输⼦系统：传输协议处理、FE/GE（百兆/千兆）接⼝；（4）时钟、风扇、电源。

2、协议层结构（控制⾯）：3、协议层结构（⽤户⾯）：4、华为BBU 典型板件（LTE ）（1）主控（传输）板：a) 功能：主控、传输、时钟；b) 型号：UMPTb3、UMPTb4（2）基带板a) 功能：基带信号处理；b) 型号：UBBPd8、UBBPd9c) 特性：6个CPRI ⼝，单板可带6个RRU ，⼀个BBU 框内可集成多块UBBP 板。

（3）电源板：UPEU（4）风扇模块：FANd（5）其它板卡（可选）：a) USCU ：时钟板，即通⽤星卡单元，和不带星卡的早期UMPT 板件配合使⽤，如：TDS/TDL 共站，需拆除TDS 设备导致⽆GPS 同步设备。

L e s s o n 5 主题：华为TD-LTE基站数据配置时间：-07.29主讲：王智慧（）教材：《TD-LTE数据配置与调测》、《TD-LTE上机指导书》（华为、纸质）要点：一、概要：1、基站配置顺序：（1）全局/设备参数配置；（2）传输参数配置；（3）无线参数配置。

2、eNB传输规划原则：（1）高层参数（S1-AP、SCTP）：由eNB和MME协商；（2）低层参数（IP、MAC、PHY，需过路由）：由eNB和传输（RT中间传输网）协商。

3、物理小区标识规划：PhysicalCellID（PCI），0-503。

二、BBU板件配置原则1、BBU3910A：（1）刀片式单板（BladeBBU），集成主控、传输、电源、事中、基带、互联（预留）和监控7大模块，不可拆分；（2）其中，UMDU单板（基带模块，提供到RRU的CPRI口）槽号（Slot#）需固定配置为6。

2、BBU3900常见板件和槽位对应关系：详见Lesson14.4.6，复习。

三、RRU配置原则1、组网方式（按RRU和BBU连接的方式分）：（1）链型；（2）负荷分担：双光纤，室外8T8R；（3）环型：环头和环尾属于不同接口板，可达到热备份的目的。

2、RRU配置框号编号规则：3、8通道RRU的天线口配对使用原则：（1）2T2R：4对，AE、BF、CG、DH配对使用；（2）4T4R：2对，ABEF、CDGH配对使用。

4、典型场景的RRU对应配置应用：四、传输数据配置1、接入层：汇聚层：核心层按4：3：2收敛配置带宽；2、估算每站峰值带宽约等于300MBps，平均带宽取峰值带宽的1/3。

五、无线数据配置参见配置实例。

六、配置实例（《TD-LTE上机指导书》，P87）1、准备命令（1）LSTNODE ——查看eNB基本信息（2）确认参数表，重点确认RRU型号、要求频段、nTnR等2、配置全局数据（P104表）（1）ADDENODEBFUNCTION ——增加eNB基本站型信息（2）SETEQUIPMENT ——设置BBU-RRU接口类型（3）ADDCNOPERATOR ——增加运营商信息（4）ADDCNOPERATORTA ——增加跟踪区信息（5）ADD CABINET——增加机柜，最多32个（6）ADD SUBRACK——增加BBU框（7）ADDBRD ——增加BBU单板，每块单板执行一次（8）ADDRRUCHAIN ——增加RRU链环（9）ADDRRU ——增加RRU信息（10）ADDGPS ——增加GPS信息（11）SETCLKMODE ——设置时钟工作模式（12）SETCLKSYNCMODE ——设置基站时钟同步模式（13）SETMNTMODE ——设置基站工程模式3、单站传输数据配置（P117表）3.1底层配置：（14）ADDETHPORT ——增加以太端口（15）ADDDEVIP ——增加设备IP地址（16）ADDIPRT ——增加静态路由信息（17）ADDVLANMAP ——根据下一跳增加VLAN标识3.2高层配置：3.2.1End-point方式：3.2.1.1控制面：（18）ADDEPGROUP ——增加端节点组（19）ADDSCTPTEMPLAE ——增加SCTP参数模板（20）ADDSCTPHOST ——分别增加S1和X2控制面本端对象（21）ADDSCTPHOST2EPGRP ——本端控制面加组（22）ADDSCTPPEER ——分别增加S1和X2控制面对端对象（23）ADDSCTPPEER2EPGRP ——对端控制面加组3.2.1.2用户面：（24）ADDUSERPLANEHOST ——分别增加S1和X2用户面本端对象（25）ADDUPHOST2EPGRP ——本端用户面加组（26）ADDUSERPLANEPEER ——（可选）增加S1和X2用户面对端（27）ADDUPPEER2EPGRP ——（可选）对端用户面加组3.2.1.3维护面：（28）ADDOMCH ——到U2000的维护通道（29）ADDS1 ——增加S1对象（30）ADDX2 ——增加X2对象3.2.2简化的End-point方式：适用于eNB的S1信令面和用户面共IP的场景。

华为LTE中级考试易考知识点汇总170. 天馈调整，是指天线方位角和下倾角的调整，最常用的手段，是为了消除越区覆盖、弱覆盖，PCI模3冲突的小区等问题。

【正确】注释：天馈系统作为LTE网络侧距离用户最近的一环，其对用户体验的影响日益突出。

如何部署最佳的天馈系统，是运营商正在面对的课题。

传统上，天馈系统是由天线、同轴馈线、射频连接器、天馈避雷器以及滤波器、功分器、合路器等元器件、附属配件组成的系统，主要包括天线与馈线两部分。

150.单用户呼叫测试可以选择短FTP或者长FTP。

【正确】注释：140.业务的测量GAP进行了一段时间，却没有触发切换时，eNodeB将继续做基于业务的异系统测量。

【错误】注释：测量GAP就是让UE离开当前的频点到其它频点测量的时间段，主要用于异频异系统测量。

由于UE通常都只有一个接收机，同一时刻只能在一个频点上接收信号。

在进行异频异系统切换之前，首先要进行异频异系统测量。

当异频或异系统测量被触发后，eNodeB将下发测量GAP相关配置，UE按照eNodeB的配置指示启动测量GAP，如下图所示。

当基于覆盖或基于业务的测量GAP同时存在时，eNodeB会根据不同的触发原因，记录这些不同的测量，这些不同的测量成为测量GAP成员。

测量GAP的成员可共用测量GAP配置。

只有当测量GAP的成员全部停止时，UE才会停止测量GAP。

126.Assistant支持一次导入多个测试日志，但同时导入的路测日志格式需要一致。

【错误】注释：记忆。

119.SFBC是一种发射分集技术，主要获得发射分集增益，用于SINR较低的区域，比如小区边缘。

与STBC相比，SFBC是空频二维的发射分集，而STBC是空时二维的发射分集。

【正确】注释：发送分集是利用空间信道的弱相关性，结合时间、频率上的选择性，在接收端将经历不同衰落的信号副本进行合并，降低合并后信号处于深衰落的概率，以此获得分集增益，提高信号传输的可靠性。

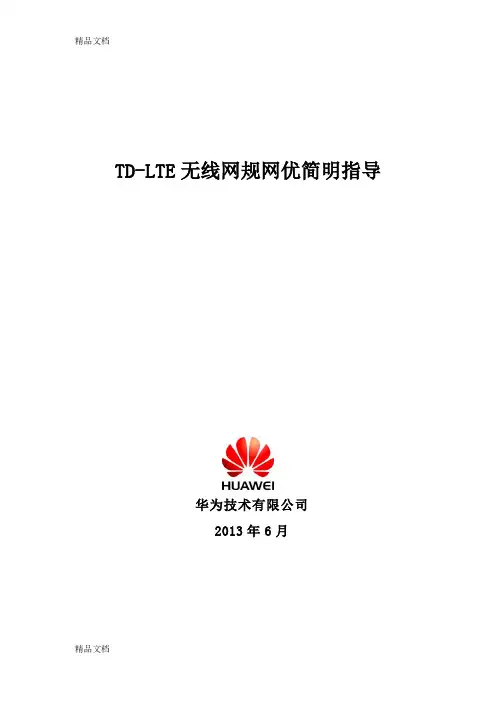

TD-LTE无线网规网优简明指导华为技术有限公司2013年6月目录1 LTE基本原理介绍 (3)1.1 LTE基本概念 (3)1.2 LTE网络架构 (4)1.3 LTE网络设计目标 (4)1.4 LTE网络性能增益来源 (5)1.5 LTE关键技术 (6)1.5.1 OFDMA技术 (6)1.5.2 MIMO技术 (7)1.5.3 ICIC技术 (7)2 TD-LTE关键点简介 (8)2.1 TD-LTE使用频段 (8)2.2 TD-LTE无线帧介绍 (8)2.3 TD-LTE物理信道 (10)2.4 TD-LTE小区单用户吞吐量 (11)2.5 共模改造介绍 (12)2.5.1 改造关注点 (12)2.5.2 改造流程 (12)2.5.3 共天馈策略和方案 (13)3 TD-LTE网络规划 (14)3.1 覆盖规划 (14)3.1.1 规划要求 (14)3.1.2 规划方法 (14)3.1.3 规划原则 (15)3.2 无线参数规划 (15)3.3 容量规划 (16)４ TD-LTE网络优化 (16)4.1 相关测量项 (16)4.2 测试设备介绍 (17)4.3 影响TD-LTE网络质量的主要问题 (18)4.3.1网络质量需重点关注问题 (18)4.3.2 对应解决方案 (19)4.4 测试优化相关KPI指标项 (20)5 外部干扰排查 (21)5.1 潜在的干扰分析 (21)5.2 干扰排查方法 (22)5.2.1 道路扫频 (22)5.2.2 利用TD-SCDMA的ISCP进行全频段扫频 (23)5.2.3 利用TD-SCDMA的天面进行上站扫频 (23)1 LTE基本原理介绍1.1 LTE基本概念长期演进LTE（Long Term Evolution)是3GPP主导的无线通信技术的演进。

接入网将演进为E-UTRAN (Evolved UMTS Terrestrial Radio Access Network)。

Lesson5主题：华为TD-LTE基站数据配置时间：-07.29主讲：王智慧（）教材：《TD-LTE数据配置与调测》、《TD-LTE上机指导书》（华为、纸质）要点：一、概要：1、基站配置顺序：（1）全局/设备参数配置；（2）传输参数配置；（3）无线参数配置。

2、eNB传输规划原则：（1）高层参数（S1-AP、SCTP）：由eNB和MME协商；（2）低层参数（IP、MAC、PHY，需过路由）：由eNB和传输（RT中间传输网）协商。

3、物理小区标识规划：PhysicalCellID（PCI），0-503。

二、BBU板件配置原则1、BBU3910A：（1）刀片式单板（BladeBBU），集成主控、传输、电源、事中、基带、互联（预留）和监控7大模块，不可拆分；（2）其中，UMDU单板（基带模块，提供到RRU的CPRI口）槽号（Slot#）需固定配置为6。

2、BBU3900常见板件和槽位对应关系：详见Lesson14.4.6，复习。

三、RRU配置原则1、组网方式（按RRU和BBU连接的方式分）：（1）链型；（2）负荷分担：双光纤，室外8T8R；（3）环型：环头和环尾属于不同接口板，可达到热备份的目的。

（1）2T2R：4对，AE、BF、CG、DH配对使用；（2）4T4R：2对，ABEF、CDGH配对使用。

4四、五、无线数据配置参见配置实例。

六、配置实例（《TD-LTE上机指导书》，P87）1、准备命令（1）LSTNODE ——查看eNB基本信息（2）确认参数表，重点确认RRU型号、要求频段、nTnR等2、配置全局数据（P104表）（1）ADDENODEBFUNCTION ——增加eNB基本站型信息（2）SETEQUIPMENT ——设置BBU-RRU接口类型（3）ADDCNOPERATOR ——增加运营商信息（4）ADDCNOPERATORTA ——增加跟踪区信息（5）ADD CABINET——增加机柜，最多32个（6）ADD SUBRACK——增加BBU框（7）ADDBRD ——增加BBU单板，每块单板执行一次（8）ADDRRUCHAIN ——增加RRU链环（9）ADDRRU ——增加RRU信息（10）ADDGPS ——增加GPS信息（11）SETCLKMODE ——设置时钟工作模式（12）SETCLKSYNCMODE ——设置基站时钟同步模式（13）SETMNTMODE ——设置基站工程模式3、单站传输数据配置（P117表）3.1底层配置：（14）ADDETHPORT ——增加以太端口（15）ADDDEVIP ——增加设备IP地址（16）ADDIPRT ——增加静态路由信息（17）ADDVLANMAP ——根据下一跳增加VLAN标识3.2高层配置：3.2.1End-point方式：3.2.1.1控制面：（18）ADDEPGROUP ——增加端节点组（19）ADDSCTPTEMPLAE ——增加SCTP参数模板（20）ADDSCTPHOST ——分别增加S1和X2控制面本端对象（21）ADDSCTPHOST2EPGRP ——本端控制面加组（22）ADDSCTPPEER ——分别增加S1和X2控制面对端对象（23）ADDSCTPPEER2EPGRP ——对端控制面加组3.2.1.2用户面：（24）ADDUSERPLANEHOST ——分别增加S1和X2用户面本端对象（25）ADDUPHOST2EPGRP ——本端用户面加组（26）ADDUSERPLANEPEER ——（可选）增加S1和X2用户面对端（27）ADDUPPEER2EPGRP ——（可选）对端用户面加组3.2.1.3维护面：（28）ADDOMCH ——到U2000的维护通道（29）ADDS1 ——增加S1对象（30）ADDX2 ——增加X2对象3.2.2简化的End-point方式：适用于eNB的S1信令面和用户面共IP的场景。

目录概述 1 主要内容1机房行为规范和注意事项1e'odeb 操作维护部分2eNodeB MML 常用命令 2eNodeB 的小区状态查询 3功率查询与修改3eNodeB 邻区增删操作4增加系统内同频eNodeB 邻区 4查询系统内同频eNodeB 邻区 5删除系统内同频eNodeB 邻区 6增加系统内异频eNodeB 邻区 6增加异系统间eNodeB 邻区 7eNodeB 的告警信息查询10话统指标操作 11话统指标的定义1111.11.222. 12.22.32.4 2. 4. 12. 4.22. 4.3 2. 4. 4 2. 4.52.533. 13.2 话统指标的提取124 LTE KPI介绍及优化15 4. 1 接入性指标：154. 1.1无线接通率：154. 1. 2 RRC连接建立成功率••4. 1.3E-RAB建立成功率：4.2移动性指标：194.2. 1 切换成功率：194.3 保持性指标234. 3.1 无线掉线率：231概述1.1主要内容本文是针对网规网优人员，在LTE网络优化时，在机房进行相关的配合工作。

对涉及到的OMC、eNodeB相关的操作进行了说明。

并根据网规人员操作的重要顺序对章节进行了编排。

本文分为以下儿部分，每部分对最常用的功能做了详细的介绍。

1）机房行为规范介绍了网规网优人员在机房工作时，需要遵守机房的相关规定和注意事项。

2）eNodeB操作维护部分介绍了对于单个eNodeB的模拟负载加载和去加载、eNodeB的MML命令等、eNodeB 的告警信息的查询以及告警数据的提取。

3）话统指标操作及简单分析介绍了话统指标的定义和话统指标的提取方法和操作步骤以及简单分析。

1.2机房行为规范和注意事项网规网优人员在机房工作时，需要遵守机房的相关规定，注意事项如下：1）在机房工作时，上下班时间以及进出机房，遵守机房的相关管理规定；2）一般不得在机房内饮食、饮水，水杯一般不能带到机房；3）在机房操作时，不同的操作维护客户端，可能使用不同的用户名和密码，一般山机房管理人员进行管理和分配，使用时需要遵守机房的相关的管理规定；4）在机房操作时，除了网规网优必须的操作外，切记不能随便操作相关的设备，例如复位单板，修改系统的参数等；5）机房人员有责任保证操作平台的可用性。

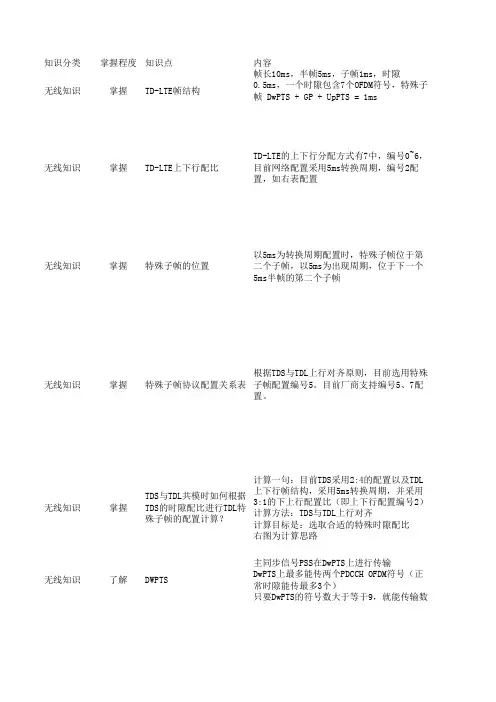

华为LTE认证学习资料1.LTE帧结构，上下⾏配⽐和特殊⼦帧配⽐⽆线帧长为10ms，分为2个半帧（5ms）⼀个半帧有5个⼦帧（1ms）⼦帧⼜分为⼀般⼦帧和特殊⼦帧，⼀般⼦帧有2个时隙（0.5ms），特殊⼦帧有3个特殊时隙（上⾏导频时隙，保护间隔。

下⾏导频时隙）3GPP中共规范了7种上下⾏配⽐，⽬前为⽌只⽀持配置1（2:2）和配置2（1:3），默认值为配置1 。

3GPP中共规范了9种特殊⼦帧配⽐，前为⽌只⽀持配置5（3:9:2）和配置7（10:2:2），默认值为配置7.配置5的特点是保护间隔时间长，决定了⼩区半径⼤，配置7的特点是下⾏导频时隙上，并且即可在该时隙上传同步消息，⼜可传数据信息，即增加了下⾏数据业务传输的信道，提⾼了下⾏的吞吐量。

2.MIMO技术及功能MIMO技术是多输⼊多输出天线技术，多输⼊是指基站天线的输⼊，多输出是指⼿机天线的输出。

MIMO有2种模式：空分复⽤，，2根天线收发不同的数据，提⾼吞吐量，理论上翻倍。

发射分集，2根天线收发相同的数据，并通过最⼤⽐合并，提⾼传输的可靠性。

3.TD中RRC建⽴失败原因1.UE 通过RACH 信道发送RRC Connection Request 消息》2.RNC 通过FACH 信道发送RRC Connection Setup 消息（RNC向Node B发Radio Link Setup Request消息，请求Node B分配RRC连接所需的特定⽆线链路资源；Node B资源准备成功后，向SRNC应答Radio Link Setup Response消息）》3.UE 在建⽴下⾏专⽤信道并同步后通过上⾏专⽤信道发送RRC Connection Setup CMP消息。

上⾏ RACH 的问题下⾏ FACH 功率配⽐问题⼩区重选参数问题下⾏专⽤初始发射功率偏低上⾏初始功控问题拥塞问题设备异常问题等4.⼀个RB等于多少⼦载波，频域上，时域上怎样⼀个RB有12个⼦载波，⼀个⼦载波15KHZ,所以在频域上共180KHZ的带宽，时域上是⼀个时隙，0.5ms，共7个符号。

中国移动LTE优化培训笔记华为eNB操作维护Lesson8主题：华为eNB操作维护时间：2016.08.01主讲：王智慧教材：《TD-LTE产品及操作维护》（华为、纸质），P172《TD-LTE上机指导书》（华为、纸质）要点：⼀、eNB O&M系统概述1、U2000要点：（1）在线/下载安装地址：https://U2000服务器地址/cau（2）“主拓扑”窗⼝选择eNB；2、LMT（Local Maintenance Terminal）（1）基站近端维护⽅式；（2）PC的IP需和eNB（192.168.0.49）IP设置为同⼀⽹段（如：192.168.4.88）。

⼆、eNB告警管理●故障告警（硬件或重要功能异常），级别⼀般⾼于事件告警；●事件告警是瞬间状态（如：通路拥塞），没有恢复告警和活动告警的分别。

2、告警相关命令：（1）LST ALMLOG——查询历史告警（2）LST ALMAF——查询当前告警三、eNB设备管理1、MML命令概述：（1）命令结构：动作+ 对象；（2）命令格式：“命令：参数=值”（3）常⽤命令：2、（1）DSP BRD——查询单板状态（2）DSP BRDMFRINFO——查询单板制造信息●机框的制造信可息通过查询背板得到（框号=255）。

（3）DSP SFP——查询光⼝功率●框号填写RRU框号。

（5）DSP RRU—— 查询RRU动态信息（6）BLK BRD—— 闭锁单板●⽴即闭锁；延时闭锁；空闲闭锁。

渐闭锁（到达超时时间或是单板上⼩区⽆⽤户时，闭锁）（7）UBL BRD—— 解锁单板（8）RST BRD—— 重启单板（9）DSP CPRIPORT—— 查询CPRI接⼝动态信息（10）DSP CPRILBR——查询CPRI接⼝线速率（11）STR VSWRTEST——驻波⽐测试●影响⼩区业务，慎⽤。

（12）DSP VSWR——查看驻波⽐测试结果四、eNB传输管理1、查询IP地址：（1）LST LOCALIP——查询本端OM IP配置（2）DSP LOCALIP—— 查询本端IP及状态（3）LST OMCH——查询U2000 IP配置（4）DSP OMCH——查询U2000 IP及状态（5）LST DEVIP—— 查询已配置的设备IP地址（6）DSP DEVIP—— 查询⽣效的设备IP地址（7）DSP ARP——查询APR表项●DSP可以看到192.168.0.49，但LST看不到，因为192.168.0.49不是配置（ADD）的。

1、LTE的架构？⏹eNB 功能:●无线资源管理●IP头压缩和用户数据流加密●UE附着时的MME选择●用户面数据向S-GW的路由●寻呼消息和广播信息的调度和发送●移动性测量和测量报告的配置⏹MME 功能:●分发寻呼信息给eNB●安全控制●空闲状态的移动性管理●SAE 承载控制●非接入层（NSA）信令的加密及完整性保护⏹S-GW 功能:●终止由于寻呼原因产生的用户平面数据包●支持由于UE移动性产生的用户面切换⏹P_GW功能：●逐用户数据包的过滤和检查，用户IP地址分配⏹物理层功能：随机接入功率控制MIMO技术波束赋形⏹MAC层功能：1）逻辑信道与传输信道间的映射2）将RLC层的协议数据单元PDU（Protocol Data Unit）复用到传输块TB（Transport Block）中，然后通过传输信道传送到物理层。

相反的过程即使解复用的过程。

3）业务量测量报告4）通过HARQ纠错5）对单个UE的逻辑信道优先级处理6）多个UE间的优先级处理（动态调度）7）传输格式选择8）填充调度、HARQ、逻辑信道优先级管理、逻辑信道与传输信道的映射、RLC PDU的复用与解复用⏹RLC层的主要功能1）上层协议数据单元PDU的传输支持确认模式AM和非确认模式UM2）数据传输支持透传模式TM3）通过ARQ纠错（无需CRC校验，由物理层提供CRC校验）4）对传输块TB进行分段（Segmentation）处理：仅当RLC SDU不完全符合TB大小时，将SDU分段到可变大小的RLC PDU 中，而不用进行填充5）对重传的PDU进行充分段（Re-segmentation）处理：仅当需要重传的PDU不完全符合用于重传的新TB大小时，对RLC PDU 进行重分段处理6）多个SDU的串接（Concatenation）7）顺序传递上层PDU（除切换外）8）协议流程错误帧测和恢复9）副本侦测10）SDU丢弃11）复位上层PDU的传输、ARQ、包分段和重组⏹PDCP层的主要功能为:用户面的功能：头压缩/解压缩：ROHC用户数据传输：接收来自上层NAS层的PDCP SDURLC确认模式下，在切换时将上层PDU顺序传递RLC确认模式下，在切换时下层SDU的副本侦测RLC确认模式下，在切换时将PDCP SDU重传加密基于计时器的上行SDU丢弃控制面的功能：加密及完整性保护控制数据传输：接收来自上层RRC层的PDCP SDU，然后传递到RLC层，反之亦然⏹RRC层功能广播寻呼链路管理无线承载控制移动性管理UE测量上报和控制⏹NAS层功能认证、鉴权安全控制移动性管理寻呼发起2、LTE物理信道？3、LTE中三个频段的频点，及计算方法？首先介绍一下频点38050的换算成真实频率的方法。
