BTS3012 机柜物理结构BTS3012 机柜从物理结构上可划分为DAFU 框、DTRU 框、风扇框、公共框、机顶框、传输框和供电单元。

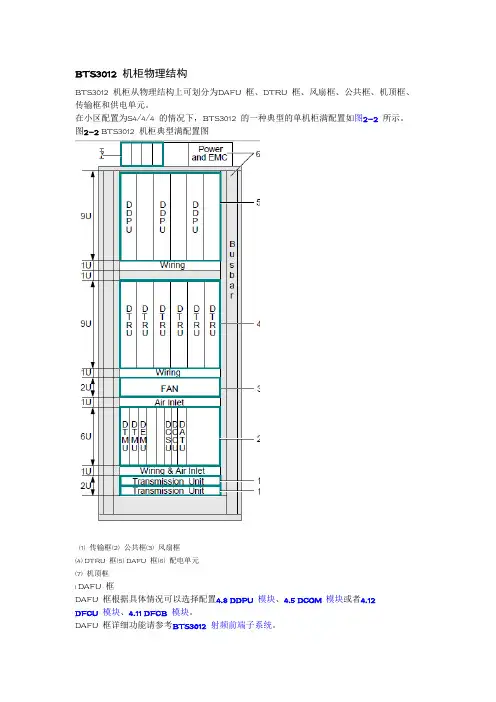

在小区配置为S4/4/4 的情况下，BTS3012 的一种典型的单机柜满配置如图2-2 所示。
图2-2 BTS3012 机柜典型满配置图(1) 传输框(2) 公共框(3) 风扇框(4) DTRU 框(5) DAFU 框(6) 配电单元(7) 机顶框l DAFU 框DAFU 框根据具体情况可以选择配置4.8 DDPU 模块、4.5 DCOM 模块或者4.12DFCU 模块、4.11 DFCB 模块。
DAFU 框详细功能请参考BTS3012 射频前端子系统。
l DTRU 框DTRU 框最多配置六块4.17 DTRU 模块。
并柜并组定义l 并柜BTS3012 单机柜最大支持12 载波，大于12 小于24 载波的同步小区，通过“并柜”实现。
BTS3012 基站每组并柜只含一个主机柜，每个主机柜最多可带1 个副机柜，即最多可实现2 个机柜的并柜。
当“并柜”时，配置有DTMU 单板的机柜称为“主机柜”，不配置DTMU 单板的机柜称为“副机柜”。
副机柜和主机柜共用DTMU 单板，副机柜所需时钟、数据、维护操作等信号通过主机柜DTMU 单板传送到副机柜。
l 并组大于24 载波的同步小区，通过BTS3012“并组”实现。
1 个主机柜或1 组并柜，我们称之为1 个柜组。
提供同步时钟的柜组称为“主柜组”，主柜组的主机柜配置1 或2 块DTMU 单板；其它柜组称为“从柜组”，从柜组的主机柜可配置1 块或者2 块DTMU 单板。
BTS3012 的1 个柜组最大支持24 载波，最多可实现3 个柜组的并组，实现S12/12/12 同步小区。
BTS3012 支持与BTS312 混和并组，并组时，将BTS3012 作为主柜组。
E1 线直接连接到各柜组主机柜的DTMU 单板上，而时钟、操作维护信号通过主柜组主机柜的DTMU 单板传送到各从柜组主机柜，再通过各柜组的主机柜传送到本柜组的副机柜。
