天线接收灵敏度优化设计(四层板)

5.4米卫星接收天线方案1 天线子系统1.1 概述天线子系统按其功能划分为四个模块：天馈模块、座架模块、伺服控制模块、天线控制模块。

系统组成框图见图所示。

（1）天馈模块采用5.4米口径标准抛物反射面天线(包括反射面、背架、馈源支撑、中心体和背架等)以及L频段水平和垂直双极化组合馈源；（2）座架模块全动方位-俯仰回转体。

方位驱动在天线的颈部，使天线总体结构简捷、可靠，安装方便，配备工作平台，外形协调、美观、实用。

可拆除挂梯，避免无关人员进入，有利于保护射频、控制和回转机构等安全。

由于回转体的上移，立柱形式可以灵活、多变、由用户根据站址的具体安装架设条件而另行确定。

主要形式为圆柱形立柱。

（3）伺服控制模块天线控制器采用分布式设计以达到最少传输线缆和最大传输距离；（4）天线跟踪方式采用程序跟踪与自动相结合方式，并利用极大值法实时对轨道预报轨迹进行实时修正；（5）跟踪精度通过设计、工艺及调试保证天线跟精度达到0.050；（6）天线控制时间校准采用GPS时间校准；（7）天线控制器与站管计算机通过网口或串口，接收站管的调度管理；（8）安全保护装置采用了三级限位：一级为软限位，二级为电气限位，第三级为机械缓冲；天线具备任意位置锁定能力。

图6.3-3天线子系统组成框图卫星接收天线需持续、稳定、可靠、高效地控制天线接收和处理卫星信号，在正常运转情况下无天线跟踪失锁、数据包丢失、丢线、噪点过多等影响卫星遥感监测业务开展的现象，天线过顶时无丢包、丢线现象。

其主要功能如下：（1）根据卫星实际飞行轨道对静止卫星进行跟踪； （2）天线具有程控跟踪、手动跟踪、收藏等功能；（3）天线监控计算机具有与站运行管理分系统通讯的能力等； （4）能满足接收FY-4卫星下传的L 频段垂直、水平信号的功能； （5）具备垂直/水平双极化同时工作的能力； （6）具备数据解码、网口进机的功能；（7）设备具备自检、测试功能、GPS 或北斗校时功能； （8）可通过监控机进行设备配置、参数设置、工作状态监视等操作；（9）对后续地球静止同步轨道航天器信号具备可扩充性，便于系统升级。

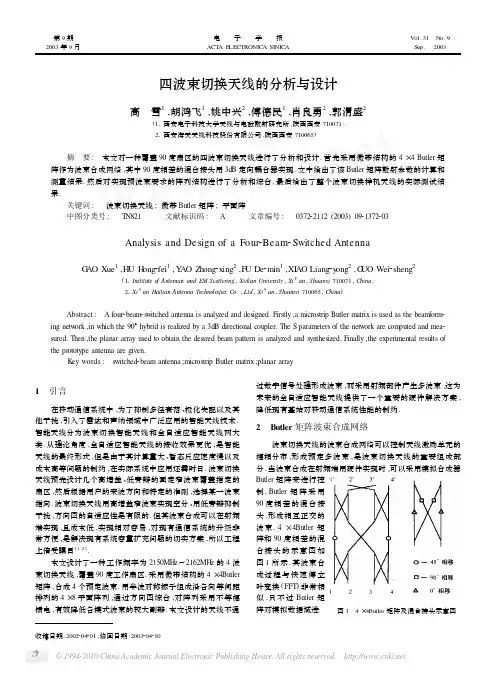

四波束切换天线的分析与设计高　雪1,胡鸿飞1,姚中兴2,傅德民1,肖良勇2,郭渭盛2(11西安电子科技大学天线与电磁散射研究所,陕西西安710071;21西安海天天线科技股份有限公司,陕西西安710065) 摘　要:　本文对一种覆盖90度扇区的四波束切换天线进行了分析和设计.首先采用微带结构的4×4Butler 矩阵作为波束合成网络,其中90度相差的混合接头用3dB 定向耦合器实现.文中给出了该Butler 矩阵散射参数的计算和测量结果.然后对实现预波束要求的阵列结构进行了分析和综合.最后给出了整个波束切换样机天线的实际测试结果.关键词:　波束切换天线;微带Butler 矩阵;平面阵中图分类号:　T N821 文献标识码:　A 文章编号:　037222112(2003)0921372203Analysis and De sign of a Four 2Beam 2Switched AntennaG AO Xue 1,H U H ong 2fei 1,Y AO Zhong 2xing 2,FU De 2min 1,XI AO Liang 2y ong 2,G UO Wei 2sheng 2(11Institute o f Antennas and EM Scattering ,Xidian Univer sity ,Xi ’an ,Shaanxi 710071,China ;21Xi ’an Haitian Antenna Technologies Co.,Ltd ,Xi ’an ,Shaanxi 710065,China )Abstract :　A four 2beam 2s witched antenna is analyzed and designed.Firstly ,a microstrip Butler matrix is used as the beam form 2ing netw ork ,in which the 90°hybrid is realized by a 3dB directional coupler.The S parameters of the netw ork are com puted and mea 2sured.Then ,the planar array used to obtain the desired beam pattern is analyzed and synthesized.Finally ,the experimental results of the prototype antenna are given.K ey words :　s witched 2beam antenna ;microstrip Butler matrix ;planar array1　引言 在移动通信系统中,为了抑制多径衰落、极化失配以及其他干扰,引入了雷达和声纳领域中广泛应用的智能天线技术.智能天线分为波束切换智能天线和全自适应智能天线两大类.从理论角度,全自适应智能天线的接收效果更优,是智能天线的最终形式,但是由于其计算量大、暂态反应速度慢以及成本高等问题的制约,在实际系统中应用还需时日.波束切换天线预先设计几个高增益、低旁瓣的固定窄波束覆盖指定的扇区,然后根据用户的来波方向和特定的准则,选择某一波束指向.波束切换天线用高增益窄波束实现空分、用低旁瓣抑制干扰,方向图的自适应性是有限的.但其波束合成可以在射频端实现,且成本低,实现相对容易,对现有通信系统的升级非常方便,是解决现有系统容量扩充问题的切实方案,所以工程上倍受瞩目[1,2].本文设计了一种工作频率为2150MH z ～2162MH z 的4波束切换天线,覆盖90度工作扇区.采用微带结构的4×4Butler 矩阵,合成4个预定波束.用半波对称振子组成沿各向等间距排列的4×8平面阵列,通过方向图综合,对阵列采用不等幅馈电,有效降低各模式波束的较大副瓣.本文设计的天线不通　图1　4×4Butler 矩阵及混合接头示意图过数字信号处理形成波束,而采用射频部件产生多波束,这为未来的全自适应智能天线提供了一个重要的硬件解决方案,降低现有基站对移动通信系统性能的制约.2　Butler 矩阵波束合成网络 波束切换天线的波束合成网络可以控制天线激励单元的幅相分布,形成预定多波束,是波束切换天线的重要组成部分.当波束合成在射频端用硬件实现时,可以采用模拟合成器Butler 矩阵来进行控制.Butler 矩阵采用90度相差的混合接头,形成相互正交的波束.4×4Butler 矩阵和90度相差的混合接头的示意图如图1所示.其波束合成过程与快速傅立叶变换(FFT )非常相似,只不过Butler 矩阵对模拟数据域进收稿日期:2002204201;修回日期:2003204210第9期2003年9月电 子 学 报ACT A E LECTRONICA SINICA V ol.31　N o.9Sep.　2003　图2　微带Butler 矩阵的结构图行变换,而FFT 在离散数据域进行.当4×4Butler 矩阵4个输入端口分别激励时,输出端口分别对应于-45°、135°、-135°和45°等相位差[3].本文用微带结构实现上述功能,基片介质的相对介电参数εr =415,厚度为3mm.45°相移器用微带传输线来实现,90°相差的混合接头采用微带分支线定向耦合器结构.在中心频率的条件下,根据经验公式[4]设计相移器和耦合器,然后在整个频带内,采用文献[5]中的方法对结构进行修正和调整,得到如图2所示的设计结构.输出端口之间的相位差和输入端口之间的隔离度是But 2ler 矩阵的重要性能参量.前者影响阵列的馈电相位,后者直接影响各工作模式之间的隔离性能.图2结构的上述参数的仿真结果如图3～5虚线和表1所示.考虑到该微带电路的对称性,只需分别研究输入端口1与端口2、3、4之间隔离情况.由图可见,在工作频带内,散射参数的幅度均呈近似线性关系,其中|S 12|在频带内的变化幅度最大,但最大值与最小值之差仍不超过5dB.|S 12|在f =2150MH z 达到最大值,为-21171dB.|S 13|和|S 14|在最高频率f =2162MH z 达到最大值,分别为-2917dB 和-19113dB.表1给出了中心频率上各输入和输出端口之间相位关系.可见4个输入端口分别激励时,4个输出端口基本具有等相位差,分别是-45°、135°、-135°和45°.而且,整个频带内相位的一致性比较好,相对于中心频率的最大偏差不超过2°.由此可见,该设计结构可以实现各模式波束的相位控制和隔离.表1　4×4Butler 矩阵端口的相对相位关系输出1’(度)输出2’(度)输出3’(度)输出4’(度)输入1-4312-8818-13610-17915输入2-1321141613813-8817输入3-881713812414-13212输入4-17915-13610-8819-4313 按照设计尺寸,实际制作的微带Butler 矩阵的测量结果如图3～5实线所示.显见,该Butler 矩阵输入端口之间的散射特性在工作频带内与计算结果基本吻合,两者之间有一些差别的主要原因是,微带介质基片性能的一致性不高,另外还有一些测量误差的影响.图3　|S 12|计算和测量结果图4　|S 13|计算和测量结果图5　|S 14|计算和测量结果3　平面阵的设计 波束切换天线利用多个窄波束实现空分,利用低副瓣降低干扰.为了保证4个波束覆盖90度的扇区,理论上需要4个波束的主瓣最大值分别在θ=±10°和θ=±33°的方向,且其3dB 波束宽度分别为20°和24°,同时要求各波束增益不小于15dBi .众所周知,对于阵列天线,当阵列结构或单元方向图选择不当时,很容易产生栅瓣或较大的副瓣.在本文的波束切换天线中,当使用旁边的两个波束模式时,扫描角度达θ=±33°,如果伴随产生的高副瓣出现在90度扇区内,将会大大降低系统抑制干扰的能力.而且,为了保证4波束完全覆盖工作扇区,同时要求相邻波束的交叉电平不小于-4dB .因此,如何设计阵列天线,从而产生上述要求的预波束,也是多波束天线设计的关键技术.根据上述扫描角度、波束宽度以及增益的要求,采用半波振子为单元,振子沿x 轴放置,首先可以确定阵列形式为4×图6　等幅馈电阵列的E 面方向图8均匀平面阵列,单元间距分别为dx =016λ和dy =015λ.　　首先分析阵列单元等幅馈电的情况.Butler 矩阵的四个输出端口分别对应于4列直线阵,数值模拟该阵列E 面、H 面方向图,结果如图6和7所示.可见,4个波束的主瓣最大值分别出现在±1015°和±3115°左右,旁边波束和中间波束的3dB 波束宽度分别为2018°和21°,整个波束切换天线的3dB 波束覆盖范围为86°,相邻波束的交叉电平为-218dB ,H 面波束宽度约为15°.以上参数基本满足要求,但是天线E 面旁边两个波束伴随有-7dB 的副瓣,所以当天线处在旁边某3731第　9　期高　雪:四波束切换天线的分析与设计一波束的工作模式时,造成覆盖小区应该抑制干扰的中间区图7　等幅馈电阵列的H 面方向图域有较大波瓣,所以有可能将较大的干扰同时接入到信道,降低信噪比.为此,必须考虑副瓣抑制.E 面方向图主要取决于阵列x 方向的间距和幅相分布,由于x 方向单元均匀排列,可以用离散阵列方向图综合方法.我们只改变单元激励幅度,采用幅度递减对称分布形式,即1∶A ∶A ∶1(A >1),压低副瓣电平.将波束增益最大作为目标,设A 为优化变量,使其在1和3之间变化,令副瓣电平小于-11dB 和相邻波束交叉电平不小于-4dB 为约束条件,建立优化问题求解[6].得到激励幅度依次为1∶11735∶11735∶1,对应的E 面和H 面方向图如图8和9所示.可见,在其他参数变化不大的情况下,高副瓣得到有效抑制.图8　不等幅馈电阵列 图9　不等幅馈电阵列的E 面方向图　的H 面方向图4　天馈系统实验结果与分析 采用上述微带Butler 矩阵和不等幅馈电的4×8平面阵,加工制作了波束切换天馈线系统,并对其电气性能进行了调试和测量.图10是其中心频率上的方向图实测曲线[7].E 面两个内波束分别指向±10°左右,波束宽约为21°,波束增益约为16dBi ,两个外波束分别指向±33°左右,波束宽度为23°,波束增益约为15dBi.四个波束的覆盖角度为88°,最大副瓣电平图10　4波束切换天线的E 面和H 面方向图实测结果低于-10dB ,整个频带内驻波比均小于115.值得注意的是,当采用不等幅馈电时,与等幅馈电相比会造成方向性系数降低.5　结束语 本文介绍了工作频率为2150MH z -2162MH z 的四波束切换天线的分析和设计过程.采用微带结构的4×4Butler 矩阵作为模拟波束合成器,给出了设计结构和仿真及测试结果.研究了实现预波束的阵列结构,首先根据增益和扫描角度的要求确定天线阵单元、数目及排列方式,然后通过优化激励电流的幅度,有效降低旁边波束的较高副瓣,得到了实现期望方向图的阵列形式.文中最后给出了整个天馈系统的测试结果,说明本文的设计方案切实可行,该系统在移动通信中有良好的应用前景,并为全自适应智能天线提供重要的硬件设计参考.参考文献:[1]　M Chryss omallis.Smart antennas [J ].IEEE Antennas and PropagationM agazine ,2000,42(3):129-136.[2]　S S walse ,et al.The performance enhancement of multibeam adaptivebase 2station antenna for cellular and m obile radio system [J ].IEEE T rans Vehicular T echnology ,1990,39(1):56-67.[3]　J Litva ,T K Lo.Digital Beam 2form ing in W ireless C ommunications[M].Artech H ouse ,Boston London ,1996.[4]　《微带电路》编写组.微带电路[M].北京:清华大学出版社,1976年.[5]　T Okoshi ,Y Uehara ,T T akeuchi.The segmentation method —an ap 2proach to the analysis of m icrowave planar circuits [J ].IEEE T rans on M icrowave Theory and T echniques ,1976,24(10):662-668.[6]　高雪,等.移动通信系统中基站天线波束赋形设计[J ].微波学报,2002,18(1):39-42.[7]　姚中兴,等.波束切换天线技术报告[R ].西安:西安海天天线科技股份有限公司,2001.作者简介:高　雪　1976年生于辽宁,西安电子科技大学2000级博士生,分别于1998年和2001年获得该校电磁场与微波技术专业学士和硕士学位,目前主要研究兴趣为智能天线与信号处理、实用天线的分析与设计和电磁场数值计算.胡鸿飞　1972年生于安徽,分别于2000年和2002年在西安电子科技大学获电磁场与微波技术专业硕士和博士学位,主要研究兴趣为近场测量技术、天线分析和设计,以及智能天线技术.4731 电 子 学 报2003年。

50 欧姆阻抗四层板射频信号隔层参考做不了吗？
射频阻抗这个话题其实咱们在学员群里讨论过很多次了，但是有很多人对这个概念还是比较模糊，当场解释了，可能换种设计环境依然不知道如何处理。

究其原因是知其然不知其所以然。

大家一遇到射频信号，总是下意识的
要做隔层参考，是不是所有的射频信号的阻抗控制都用隔层参考？借用下图
学员的提问，我们来讨论下这个话题：四层板射频信号隔层参考做不了50 欧姆阻抗？
首先我们来看下常规四层板的层叠，如下图所示。

射频信号一般会走表层，做隔层参考即是参考第三层POWER03，那幺在计算阻抗时射频信号距离其参考层H1 的厚度应该是4mil（1,2 层之间的pp
厚度）+1.2mil（第二层的铜厚）+xxx（中间core 的厚度）。

中间CORE 的厚度取决于板厚，如果我们按常规板厚1.6mm（63mil）处理，那幺中间CORE 的厚度=63-1.6X2-4X2-1.2X2=49.4mil，H1 的值就很明显了
H1=4+1.2+49.4=54.6mil。

那幺50 欧姆的射频信号做隔层参考其对应的线宽我们用SI9000 来算下，如下图。

很明显，这个线不是一般的粗，在设计过程中这个线宽根本无法实现。

所以对于常规层叠的四层板，射频信号做隔层参考是不行的。

有的同学会问
了，1,2 层的pp 厚度才4mil 太薄导致中间的core 太厚从而使H1 的值比较大；如果加大1,2 层的pp 厚度，使H1 的值变小，应该会得出一个合理的射。

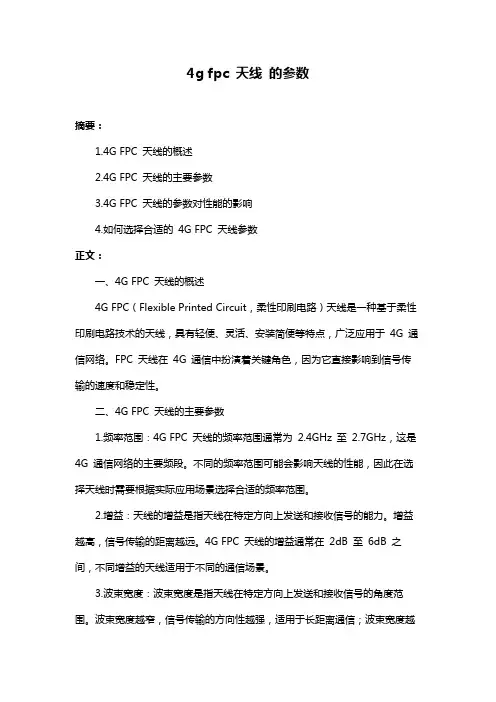

4g fpc 天线的参数摘要：1.4G FPC 天线的概述2.4G FPC 天线的主要参数3.4G FPC 天线的参数对性能的影响4.如何选择合适的4G FPC 天线参数正文：一、4G FPC 天线的概述4G FPC（Flexible Printed Circuit，柔性印刷电路）天线是一种基于柔性印刷电路技术的天线，具有轻便、灵活、安装简便等特点，广泛应用于4G 通信网络。

FPC 天线在4G 通信中扮演着关键角色，因为它直接影响到信号传输的速度和稳定性。

二、4G FPC 天线的主要参数1.频率范围：4G FPC 天线的频率范围通常为2.4GHz 至2.7GHz，这是4G 通信网络的主要频段。

不同的频率范围可能会影响天线的性能，因此在选择天线时需要根据实际应用场景选择合适的频率范围。

2.增益：天线的增益是指天线在特定方向上发送和接收信号的能力。

增益越高，信号传输的距离越远。

4G FPC 天线的增益通常在2dB 至6dB 之间，不同增益的天线适用于不同的通信场景。

3.波束宽度：波束宽度是指天线在特定方向上发送和接收信号的角度范围。

波束宽度越窄，信号传输的方向性越强，适用于长距离通信；波束宽度越宽，信号传输的方向性越弱，适用于室内覆盖等场景。

4.极化方式：天线的极化方式分为垂直极化和水平极化。

垂直极化天线的信号传播方向与地面垂直，适用于高楼大厦等高遮挡场景；水平极化天线的信号传播方向与地面平行，适用于开阔地带等场景。

5.阻抗匹配：阻抗匹配是指天线与馈线之间的阻抗匹配程度。

良好的阻抗匹配可以提高信号传输效率，减少信号损耗。

在选择4G FPC 天线时，需要考虑与馈线的阻抗匹配问题。

三、4G FPC 天线的参数对性能的影响1.频率范围：频率范围的选择会影响到天线的工作性能，不同的频率范围可能会导致信号传输速度和稳定性的差异。

2.增益：天线增益的大小直接影响到信号传输的距离，高增益的天线可以传输更远的距离，但可能会牺牲一定的信号稳定性。

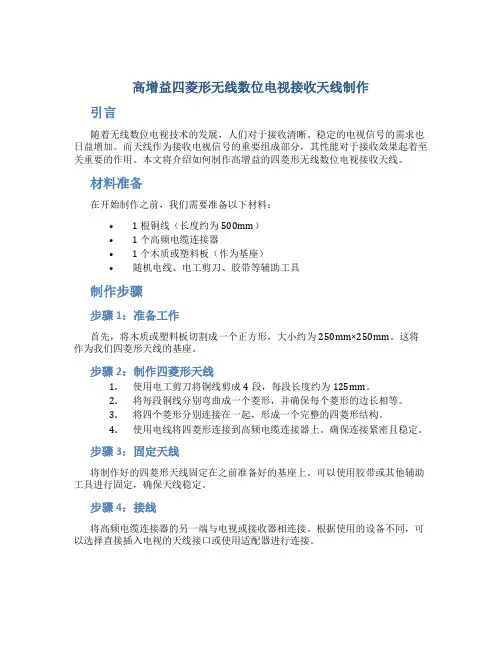

高增益四菱形无线数位电视接收天线制作引言随着无线数位电视技术的发展，人们对于接收清晰、稳定的电视信号的需求也日益增加。

而天线作为接收电视信号的重要组成部分，其性能对于接收效果起着至关重要的作用。

本文将介绍如何制作高增益的四菱形无线数位电视接收天线。

材料准备在开始制作之前，我们需要准备以下材料：• 1 根铜线（长度约为500mm）• 1 个高频电缆连接器• 1 个木质或塑料板（作为基座）•随机电线、电工剪刀、胶带等辅助工具制作步骤步骤1：准备工作首先，将木质或塑料板切割成一个正方形，大小约为250mm×250mm。

这将作为我们四菱形天线的基座。

步骤2：制作四菱形天线1.使用电工剪刀将铜线剪成4段，每段长度约为125mm。

2.将每段铜线分别弯曲成一个菱形，并确保每个菱形的边长相等。

3.将四个菱形分别连接在一起，形成一个完整的四菱形结构。

4.使用电线将四菱形连接到高频电缆连接器上。

确保连接紧密且稳定。

步骤3：固定天线将制作好的四菱形天线固定在之前准备好的基座上。

可以使用胶带或其他辅助工具进行固定，确保天线稳定。

步骤4：接线将高频电缆连接器的另一端与电视或接收器相连接。

根据使用的设备不同，可以选择直接插入电视的天线接口或使用适配器进行连接。

步骤5：测试和调整完成以上步骤后，我们可以进行测试和调整，以确保天线的正常工作。

1.将电视或接收器打开。

2.根据设备的操作指南，切换到自动搜索频道的模式。

3.观察电视信号的接收情况。

如果信号清晰稳定，则表示天线安装成功；如果信号不稳定或者无法接收到信号，则需要重新调整天线的位置和方向，以获得更好的接收效果。

注意事项•在制作天线时，要注意每个铜线菱形的大小和形状应尽量一致，以确保天线性能的稳定和一致。

•完成天线安装后，要注意天线的定位和方向，以获得最佳的接收效果。

•在进行测试和调整时，可以尝试将天线放置在不同的位置和角度，并注意观察信号接收效果的变化。

结论通过制作高增益的四菱形无线数位电视接收天线，可以帮助我们获得更好的电视信号接收效果。

2.4G天线设计完整指南（原理、设计、布局、性能、调试）本文章使用简单的术语介绍了天线的设计情况，并推荐了两款经过测试的低成本PCB天线。

这些PCB天线能够与PRoC?和PSoC?系列中的低功耗蓝牙(BLE)解决方案配合使用。

为了使性能最佳，PRoC BLE和PSoC4 BLE2.4GHz射频必须与其天线正确匹配。

本应用笔记中最后部分介绍了如何在最终产品中调试天线。

1、简介天线是无线系统中的关键组件，它负责发送和接收来自空中的电磁辐射。

为低成本、消费广的应用设计天线，并将其集成到手提产品中是大多数原装设备制造商(OEM)正在面对的挑战。

终端客户从某个RF产品(如电量有限的硬币型电池)获得的无线射程主要取决于天线的设计、塑料外壳以及良好的PCB布局。

对于芯片和电源相同但布局和天线设计实践不同的系统，它们的RF(射频)范围变化超过50%也是正常的。

本应用笔记介绍了最佳实践、布局指南以及天线调试程序，并给出了使用给定电量所获取的最宽波段。

图1.典型的近距离无线系统设计优良的天线可以扩大无线产品的工作范围。

从无线模块发送的能量越大，在已给的数据包错误率(PER)以及接收器灵敏度固定的条件下，传输的距离也越大。

另外，天线还有其他不太明显的优点，例如：在某个给定的范围内，设计优良的天线能够发射更多的能量，从而可以提高错误容限化(由干扰或噪声引起的)。

同样，接收端良好的调试天线和Balun(平衡器)可以在极小的辐射条件下工作。

最佳天线可以降低PER，并提高通信质量。

PER越低，发生重新传输的次数也越少，从而可以节省电池电量。

2、天线原理天线一般指的是裸露在空间内的导体。

该导体的长度与信号波长成特定比例或整数倍时，它可作为天线使用。

因为提供给天线的电能被发射到空间内，所以该条件被称为“谐振”。

图2. 偶极天线基础如图2所示，导体的波长为λ/2，其中λ为电信号的波长。

信号发生器通过一根传输线(也称为天线馈电)在天线的中心点为其供电。

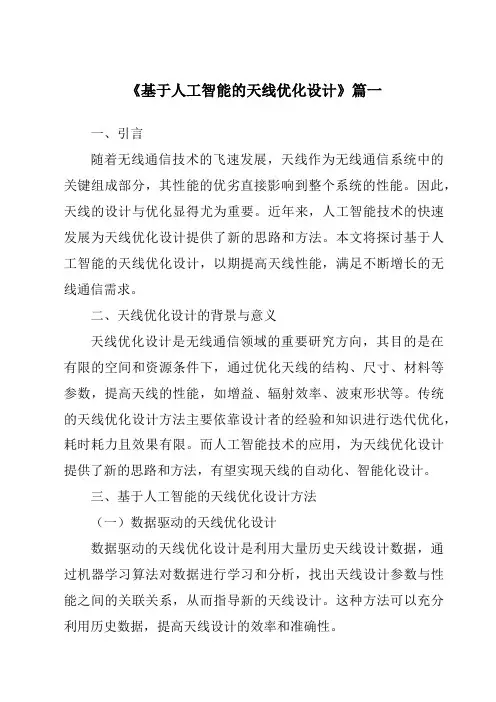

《基于人工智能的天线优化设计》篇一一、引言随着无线通信技术的飞速发展，天线作为无线通信系统中的关键组成部分，其性能的优劣直接影响到整个系统的性能。

因此，天线的设计与优化显得尤为重要。

近年来，人工智能技术的快速发展为天线优化设计提供了新的思路和方法。

本文将探讨基于人工智能的天线优化设计，以期提高天线性能，满足不断增长的无线通信需求。

二、天线优化设计的背景与意义天线优化设计是无线通信领域的重要研究方向，其目的是在有限的空间和资源条件下，通过优化天线的结构、尺寸、材料等参数，提高天线的性能，如增益、辐射效率、波束形状等。

传统的天线优化设计方法主要依靠设计者的经验和知识进行迭代优化，耗时耗力且效果有限。

而人工智能技术的应用，为天线优化设计提供了新的思路和方法，有望实现天线的自动化、智能化设计。

三、基于人工智能的天线优化设计方法（一）数据驱动的天线优化设计数据驱动的天线优化设计是利用大量历史天线设计数据，通过机器学习算法对数据进行学习和分析，找出天线设计参数与性能之间的关联关系，从而指导新的天线设计。

这种方法可以充分利用历史数据，提高天线设计的效率和准确性。

（二）深度学习在天线优化设计中的应用深度学习是一种强大的机器学习算法，可以自动提取数据的特征，从而实现对复杂问题的求解。

在天线优化设计中，可以利用深度学习算法对天线的电磁场分布、辐射特性等进行学习和预测，从而实现对天线的自动化、智能化设计。

四、具体实现步骤（一）数据准备收集大量历史天线设计数据，包括天线的结构、尺寸、材料、性能参数等。

对数据进行预处理，如去噪、归一化等，以便于机器学习算法的学习和分析。

（二）特征提取与模型构建利用机器学习算法对数据进行学习和分析，提取出天线设计参数与性能之间的关联关系。

构建适当的模型，如神经网络模型、支持向量机模型等，以实现对天线性能的预测和优化。

（三）训练与测试利用训练数据对模型进行训练，使模型能够自动提取天线的特征并预测其性能。

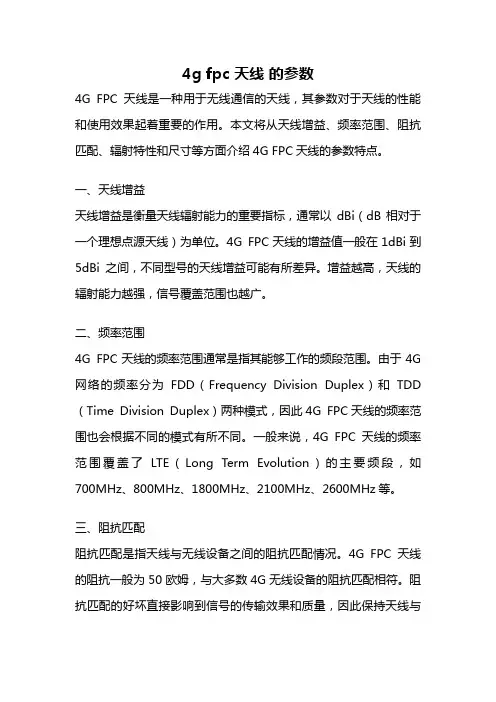

4g fpc 天线的参数4G FPC天线是一种用于无线通信的天线，其参数对于天线的性能和使用效果起着重要的作用。

本文将从天线增益、频率范围、阻抗匹配、辐射特性和尺寸等方面介绍4G FPC天线的参数特点。

一、天线增益天线增益是衡量天线辐射能力的重要指标，通常以dBi（dB相对于一个理想点源天线）为单位。

4G FPC天线的增益值一般在1dBi到5dBi之间，不同型号的天线增益可能有所差异。

增益越高，天线的辐射能力越强，信号覆盖范围也越广。

二、频率范围4G FPC天线的频率范围通常是指其能够工作的频段范围。

由于4G 网络的频率分为FDD（Frequency Division Duplex）和TDD （Time Division Duplex）两种模式，因此4G FPC天线的频率范围也会根据不同的模式有所不同。

一般来说，4G FPC天线的频率范围覆盖了LTE（Long Term Evolution）的主要频段，如700MHz、800MHz、1800MHz、2100MHz、2600MHz等。

三、阻抗匹配阻抗匹配是指天线与无线设备之间的阻抗匹配情况。

4G FPC天线的阻抗一般为50欧姆，与大多数4G无线设备的阻抗匹配相符。

阻抗匹配的好坏直接影响到信号的传输效果和质量，因此保持天线与设备之间的阻抗匹配是使用4G FPC天线的关键。

四、辐射特性4G FPC天线的辐射特性决定了天线的信号覆盖范围和辐射方向。

一般来说，4G FPC天线是全向辐射的，即信号在水平方向上具有相对均匀的辐射范围。

这种全向辐射的特性使得4G FPC天线适用于各种场景，无需过多调整方向即可实现信号的传输和接收。

五、尺寸4G FPC天线相比传统的刚性天线更加柔软，可根据实际需要进行弯折和折叠，方便安装和使用。

其尺寸一般较小，适用于各种终端设备，如智能手机、平板电脑、物联网设备等。

尺寸小巧的特点使得4G FPC天线可以在空间有限的设备中使用，同时也提高了设备的美观性和便携性。

四层手机板LAYOUT方法与技巧讨论内容：一、通过对比客户项目V1.0版与V2.0版，探讨四层板LAYOUT的一些方法与技巧二、关于表层走线的问题讨论三、关于主地的问题讨论通过对比客户项目M500V1.0与V2.0 的PCB LAYOUT，发现主要存在以下三个方面的问题。

1、布局不合理（结构件布局不合理，电子件布局不合理）2、电气层规划不明确3、走线思路不清晰（对比M500V1.0与V2.0）一、布局规划：1、整体的布局面积没有改变2、改变了BB与ATV面积的分配3、电池座位置由右下脚移到左下脚4、MCP换为ADMAX5、增加了LCM,CAM的ESD器件二、电气层规划：明确了第二层为主地层，第三层及TOP层为走线层选择第二层作为主地层的理由：1、如果二三层走线，将存在大量的平行走线2、SIM卡走线与MCP走线相交，且SIM卡FPC在天线附近3、FM天线走线，避开T卡走线三、走线规划：按照CHECK LIST要求规划走线路径四、风险控制：表层走线风险控制，大面积露铜，ESD器件一、布局规划A、重视PCB布局，需要硬件，结构，天线等工程师的多方参与。

需要考虑结构件的位置。

争取最有利于LAYOUT的布局方式。

B、布局需要考虑出线的方向、走线及打孔的空间.二、电气层规划—把主地及走线层规划出来。

1、将主地放在表层，首先要保证表层地的完整性。

其次需要保证二三层走线垂直相交。

2、将主地放在内层，通孔板最好以BB相邻第二层为主地，一阶板最好以BB相邻第三层为主地。

三、走线规划，要有大局观，走线之前要预演，每组重要走线需要走在哪层，在哪儿打孔换层，需要事先规划好。

如果遇到走线不符合CHECK LIST 要求的地方，需要拿出来与相关工程师（结构、硬件、天线等）讨论，并且找到解决方案。

如果无法解决，需要评估风险。

一定要把风险在走线之前评估出来。

要么想办法解决，要么有承担风险的心理准备。

总之一定要评估风险之后再走线，不要把问题留到走线完成后再去想办法解决。

一种提升LTE分集接收灵敏度的设计方案作者：***来源：《现代信息科技》2020年第07期摘要：基于LTE設备的广泛使用和用户需求的增长，提出了一种提升LTE分集接收灵敏度的方案，通过使用极低噪声系数、较高增益的放大器并采用两级级联的方式，降低了整机的噪声系数，从而提升了接收机的灵敏度。

对接收机的理论分析和测试对比表明，该方案具有结构简单、高指标等特点，可以推广到各种无线接收机产品中，具有广泛的应用前景。

关键词：LTE;低噪声放大器;噪声系数;接收灵敏度中图分类号：TN851;TN722.3 文献标识码：A 文章编号：2096-4706（2020）07-0055-03A Design for Increasing the Receiving Sensitivity of LTE DiversityXUE Sunxi（Shenzhen Gongjin Electronics Co.，Ltd.，Shenzhen 518118，China）Abstract：Based on the widespread use of LTE devices and the growing needs of users，a scheme is proposed to improve the sensitivity of LTE diversity reception. By using an amplifier with extremely low noise coefficient and high gain，and adopting a two-stage cascade，the noise coefficient of the whole machine is reduced，thus improving the sensitivity of the receiver. Thetheoretical analysis and test of the receiver show that the scheme has the characteristics of simple structure and high index，and can be extended to all kinds of wireless receiver products.Keywords：LTE;LNA;noise figure;receiving sensitivity0 引言随着LTE设备在全球范围内的广泛使用，用户对高性能的移动接入的需求与日俱增，作为直接影响移动设备接入范围的核心指标，接收灵敏度一般会被制造商作为区别于竞品的关键参数。
