生化工程第三章 空气除菌

生化工程第三章 空气除菌

计算题
1.试设计一台通风量为10m3/min 的棉花纤维过 滤器，过滤器使用周期为100h。空气中颗粒数 为5000个/m3,通过过滤器无菌要求为10-3。滤层
选用df=16μm ,气速Vs=0.1m/s，填充系数α =8%。 求：过滤效率η及滤层厚度L
解： 1.P=Ns/N0=10-3/(5000×10×60×100) =3.33×10-12 η=1-P=1-3.33×10-12 2) 表查得K=0.31cm-1, L＝－ln（Ns/ N0）/K
C. 扩散捕获效率：
3
1 [2(1 2X 0 /df)ln(1 2X 0 /df ) - (1 2X 0 /df) 1/(1 2X 0 /df)] 2(2.00 ln N Re )
其中：2X0/df＝[1.12×2(2-lnRe)DB /V df ]1/3
DB（微粒的扩散率）=CKT/3πμdp C－滑动系数； K－波耳兹曼常数，1.41×10－24kg.m/k； T－绝对温度(k)
当过滤效率为90％（穿透率为10 % ）时：
K＝ - lnP/L90＝-ln10% /L90＝2.303/ L90
直径16μ m的玻璃纤维的L90值 空气流速（m/s） 0.03 L90（cm） 4.05 0.15 8.50 0.30 1.52 3.05 0.38
11.70 1.53
1 2(2.00 ln N Re )
3. 过滤除菌设备（过滤除菌）
1）深层纤维介质（棉花、活性炭、 玻璃纤维）过滤器： 填充物顺序：孔板－铁丝网－ 麻布－棉花－麻布－活性炭－ 麻布－棉花－麻布－铁丝网－ 孔板
2) 平板式纤维纸过滤 器 （flat fiber paper filter）：

空气净化除菌设备(PPT79页)

空气净化除菌设备(PPT79页)

0.8~1.2
0.8~1.8
小颗粒的相对尺寸
铅笔墨点 (40 mm)
大硅胶颗粒 (20 mm)
红细胞(7mm)
典型细菌 (0.2mm)
酵母细胞 (3 mm)
二、空气过滤器的功能
从气体中去除污染物（微生物）以使达到所 需的气体的无菌程度。
空气过滤器
过滤器经常被认为是一种简单的网或筛 子，过滤 / 分离是在一个平面上进行的。
空一般净化：以温、湿度为主要指标的空调，
可采用初效滤过器。
• ② 中等净化：对室内空气含尘量有一定的含尘 量指标。这类空气净化采用初、中效二级滤过。
• ③ 超净净化：对室内空气含尘量有严格的要求， 以颗粒计数为指标的要求，此类净化必须经过初、 中、高效滤过器才能满足要求。
2.生物工业生产对空气质量的要求
生物制药工业生产中对空气质量的要求是 ：无菌，无灰尘， 无杂质，无水，无油，温度，湿度，正压等要求；
生物制药工业生产中对无菌空气的无菌程度要求是：一般要 求1000次使用周期中只允许有一个菌通过，即经过滤后空气的无 菌程度为N=10-3。
二、空气净化除菌方法及原理
• 消毒问题
– 滤芯（器）消毒是一个日常操作工序。 – 滤芯常见的消毒方法有蒸汽、热水和化
学试剂消毒三种。 – 蒸汽消毒要注意选择饱和蒸汽，一则是
可以可靠杀死细菌，二则是可通过控制 压力来调节温度。蒸汽消毒对于疏水滤 芯来说相对是简单的，但对亲水滤芯特 别是膜材料耐温度不高的滤芯来说，操 作方法是至关重要的 。
– 过滤精度: 0.3-0.5μm – 过滤效率: 95%-99.9% – 初始压差: ≤0.005MP – 工作温度: ≤80℃ – 可耐最大压差: 0.08MPa

生物工程机械

生物工程机械

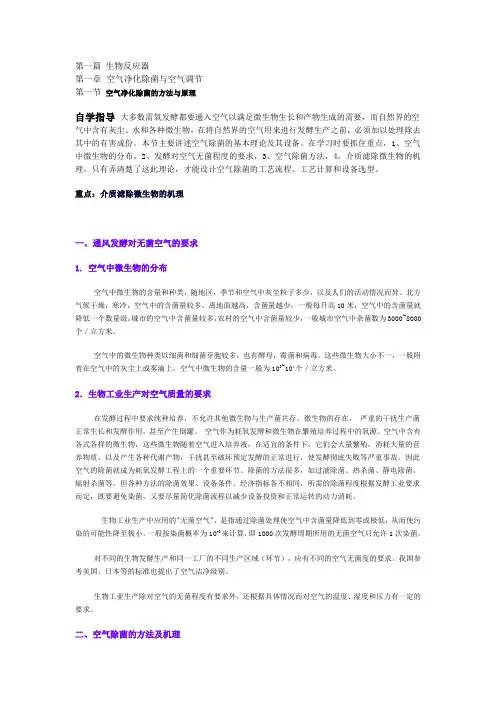

第一篇生物反应器第一章空气净化除菌与空气调节第一节空气净化除菌的方法与原理自学指导大多数需氧发酵都要通入空气以满足微生物生长和产物生成的需要，而自然界的空气中含有灰尘、水和各种微生物，在将自然界的空气用来进行发酵生产之前，必须加以处理除去其中的有害成份。

本节主要讲述空气除菌的基本理论及其设备。

在学习时要抓住重点，1、空气中微生物的分布，2、发酵对空气无菌程度的要求，3、空气除菌方法，4，介质滤除微生物的机理，只有弄清楚了这此理论，才能设计空气除菌的工艺流程、工艺计算和设备选型。

重点：介质滤除微生物的机理一、通风发酵对无菌空气的要求1. 空气中微生物的分布空气中微生物的含量和种类，随地区，季节和空气中灰尘粒子多少，以及人们的活动情况而异。

北方气候干燥，寒冷，空气中的含菌量较多，离地面越高，含菌量越少；一般每升高10米，空气中的含菌量就降低一个数量级；城市的空气中含菌量较多，农村的空气中含菌量较少，一般城市空气中杂菌数为3000~8000个／立方米。

空气中的微生物种类以细菌和细菌芽胞较多，也有酵母，霉菌和病毒。

这些微生物大小不一，一般附着在空气中的灰尘上或雾滴上，空气中微生物的含量一般为103~104个／立方米。

2．生物工业生产对空气质量的要求在发酵过程中要求纯种培养，不允许其他微生物与生产菌共存。

微生物的存在，严重的干扰生产菌正常生长和发酵作用，甚至产生倒罐。

空气作为耗氧发酵和微生物在繁殖培养过程中的氧源。

空气中含有各式各样的微生物，这些微生物随着空气进入培养液，在适宜的条件下，它们会大量繁殖，消耗大量的营养物质，以及产生各种代谢产物，干扰甚至破坏预定发酵的正常进行，使发酵彻底失败等严重事故。

因此空气的除菌就成为耗氧发酵工程上的一个重要环节。

除菌的方法很多，如过滤除菌、热杀菌、静电除菌，辐射杀菌等，但各种方法的除菌效果、设备条件、经济指标各不相同，所需的除菌程度根据发酵工业要求而定，既要避免染菌，又要尽量简化除菌流程以减少设备投资和正常运转的动力消耗。

空气调节与空气净化技术PPT课件

空气调节与空气净化技术PPT课件
(2)中等净化:对空气中的悬浮微粒的质量浓度有一定要求, 一般采用二级过滤,在初效过滤器的下游再设一个中效过滤 器,
(3)超净净化:对空气中悬浮微粒的大小和数量均有严格要求. 一般要采用初效、中效、高效三种过滤器进行三级过滤.所 谓洁净室是指对空气的洁第1净2页度/共、105温页 度、湿度、静压等参数,
式中:qv-通过过滤器的风量m3/h
f-滤料净面积,即除去粘结等占去的面积,单位为m2
滤速反映滤料的通过能力,特别是反映滤料的性能,采用 的滤速越低,一般来说将获得较高的效率,而过滤器允许的 滤速越低则说明其滤料的阻力越大.一般高效和超高效过滤 器的滤速为2～3cm/s，亚高效过滤器的滤速为5～7cm/s
第2页/共105页
空气调节与空气净化技术
(2)苯 具有特殊香气味,存在于油漆的添加剂和稀释剂中. (3)甲苯和二甲苯 甲苯有类似苯的气味,有毒、有麻醉性,甲
苯和二甲苯用作装饰材料、及人造板家具的粘合剂. (4)氨 具有强烈的刺激气味,存在建筑施工中使用的含氨防
冻剂和家具涂饰时所有的添加剂及增白剂. (5)臭氧 具有特殊臭味,复印机、计算机等办公设备及负离
第18页/共105页
空气调节与空气净化技术
1.3.2空气过滤器的主要性能指标(见空调技术P236页)
1.面速和滤速
衡量空气过滤器通过风量的能力可用面速和滤速来表示
(1)面速:指过滤器断面上通过气流的速度,一般用u表示,单 位为m/s,则
u=qv/3600F
式中:qv-通过过滤器的风量m3/h
F-过滤器的断面积即迎风面积,单位为m2
第16页/共105页
空气调节与空气净化技术
1.3空气过滤器(见空调技术P236页)
1.3.1空气过滤器捕捉悬浮微粒的机理

空气除菌及调节设备培训课件

空气除菌及调节设备培训课件
洁净度级数(英制)：每1ft3空气中，粒径大于等 于0.5μm的最大允许粒子数。
洁净度级数(国际制)：每1m3空气中，粒径大于 等于0.5μm的最大允许粒子数的常数对数值。
1立方英尺=1（ft3）=0.0283立方米（m3）=28.317升（liter）
1美加仑(gal)= 3.785升 1英加仑(gal)= 4.546升
• 此流程尤其适用于潮湿的南方地区。
➢空气除菌流程
•两级冷却、分离、加热的空气除菌流程
旋风分离器
3．前置高效过滤除菌流程
1.高效过滤器 2.空压机 3.贮罐 4.冷却器 5.丝网分离器 6.加热器 7.过滤器
前置高效过滤除菌流程
• 高效前置过滤除菌流程的特点是无菌 程度高。
• 高效前置过滤器采用泡沫塑料（静电 除菌）和超细纤维纸串联使用作过滤 介质。
维滤布。
布袋过滤
• 一般来说气流速度越
大，则阻力越大，且过滤 效率也低。
• 气流速度一般为2～ 2.5 m3/（m2·min）， 空气阻力大约为600～ 1200Pa。
• 滤布要定期清洗，以 减少阻力损失和提高过滤 效率。
水雾除尘装置
油浴洗涤空气装置
（三）前置预过滤器
亚高效过滤层 粗过滤层
绒布 或聚氨酯泡沫塑料
②进口的气流速度要适当。
• 旋转气流所产生的离心力与气流速度的 平方成正比。
• 气流速度小，分离效果差；
• 但气流速度过大，则能量损失多（压降 大），同时也会产生涡流而降低效率。
• 一般采用进口气流速度 15～25m／s， 排气出口气流速度为 4～8m／s。
旋风分离器
• 旋风分离器对于分离10μm以上的微 粒效率较高，但对10μm以下的微粒分离 就比较困难。

空气净化除菌与调节设备PPT学习教案

空气净化除菌与调节设备PPT学习教案
第1页/共62页
12.1 空气净化除菌的方法与原理
